一、 前言

之前给朋友装机的时候，在整体预算不太充足的情况下，蘑菇比较喜欢给朋友推荐长城的电源，因为他们家的电源用着比较放心。听说长城的巨龙系列电源号称是矿机专用电源，很多矿场用的都是这个型号的大功率电源，能让挖矿的老板们选购的电源，在稳定性方面肯定是让他们信服的，不然早就换电源了。

其实，长城是一家非常老牌的国产电源品牌，其建厂得有3、40年了感觉，并且在电源方面的技术积累非常丰富。电源的产品线也十分多样，除了消费级产品之外，旗下还有很多服务器领域的电源产品，除此之外，蘑菇还在很多品牌机中见过长城电源的身影。

在intel制定了全新的ATX3.0主机电源规范之后，各家电源厂都在推出新品电源支持ATX3.0规范，长城自然也不例外。前不久，长城发布了旗下的支持ATX3.0的系列电源产品，蘑菇正好有幸拿到了一颗猎金G11，这里做一下简单的拆解，给大家看看长城电源内部的做工、用料表现如何。

二、长城猎金G11金牌全模组ATX3.0电源 开箱

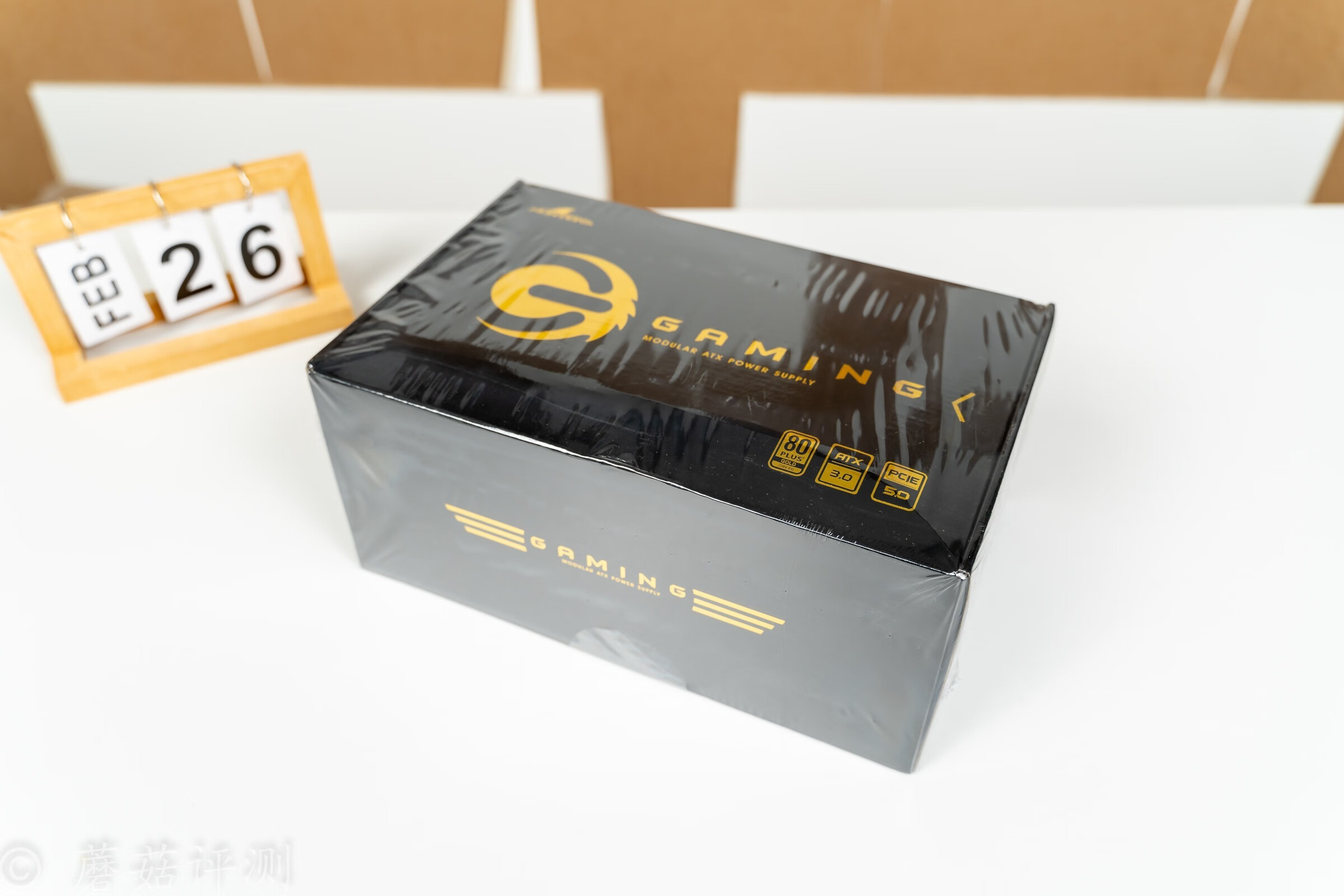

▼电源的包装盒很大，入手很沉，外面有一层塑封。

▼G系列的电源包装还是熟悉的黑金配色，正面印着一个LOGO和Gaming字样，右下角有80Plus的金牌认证，以及ATX3.0和PCIe5.0的认证。

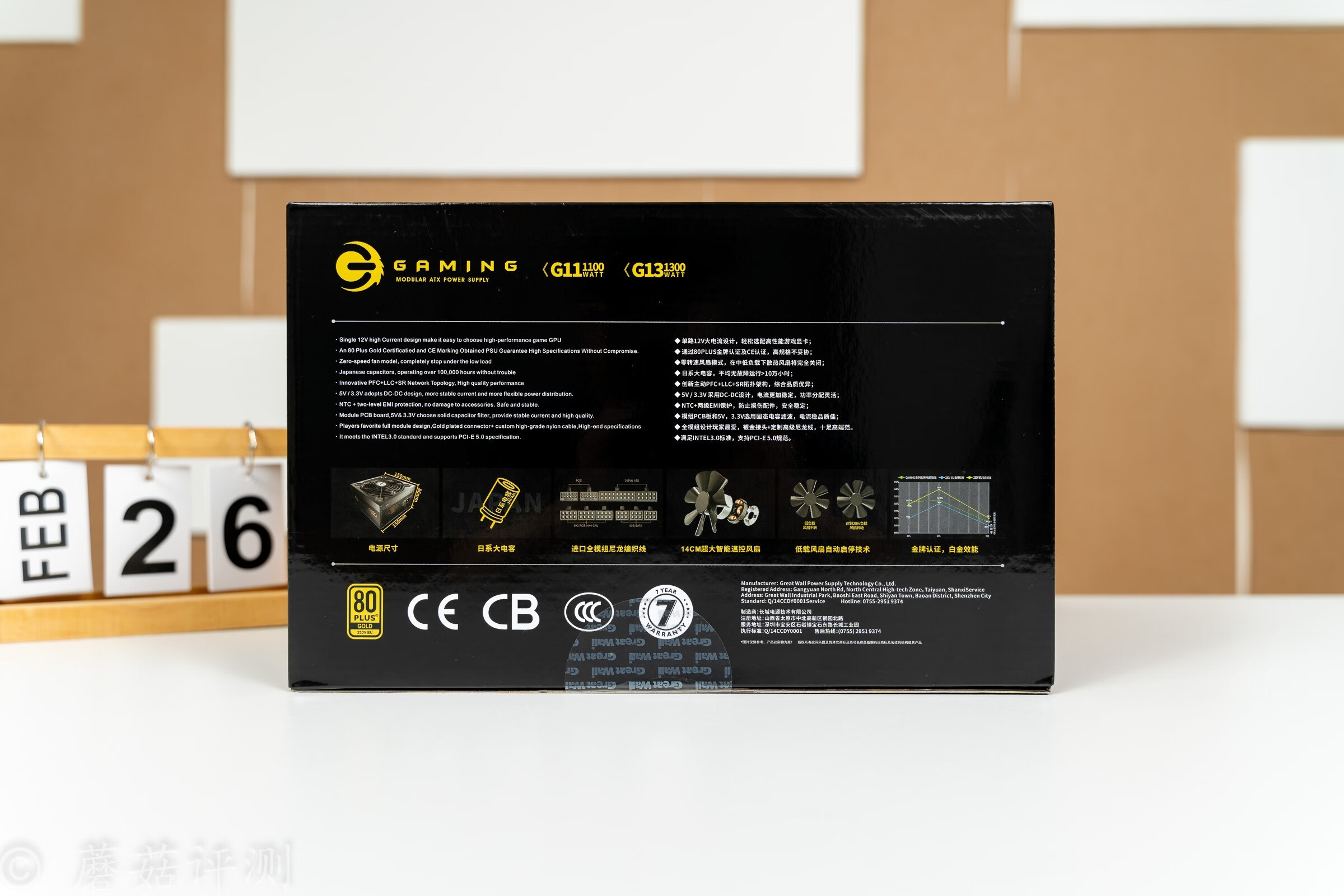

▼包装背面，详细介绍了电源的一些特性，例如电源的尺寸、用料、功能和细节等。

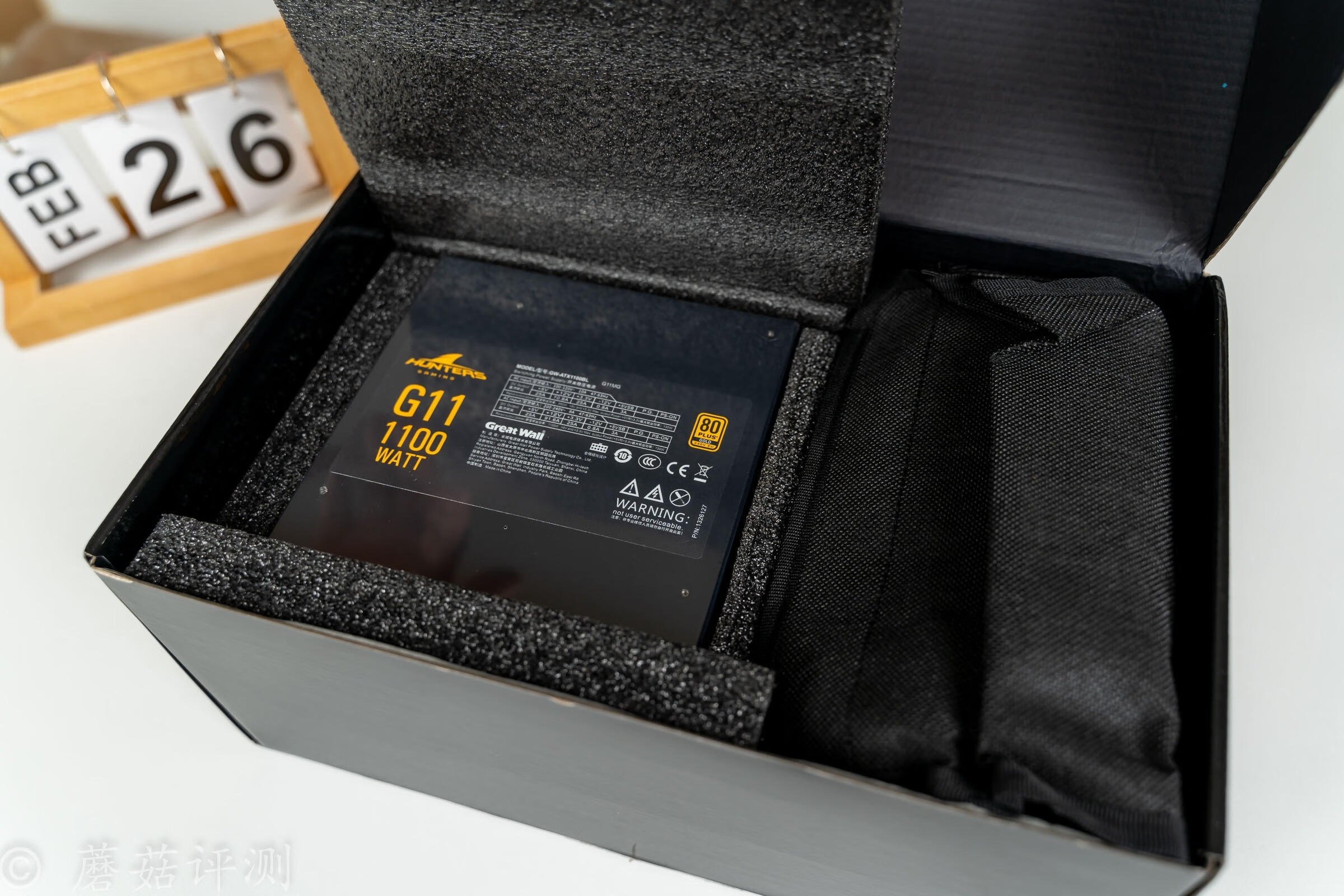

▼打开包装盒，内部的保护做的非常棒！电源主体外面还有一层塑封，再外面是厚厚的泡沫，将电源牢牢的固定在中间，旁边是独立的袋子，里面放着模组线之类的。

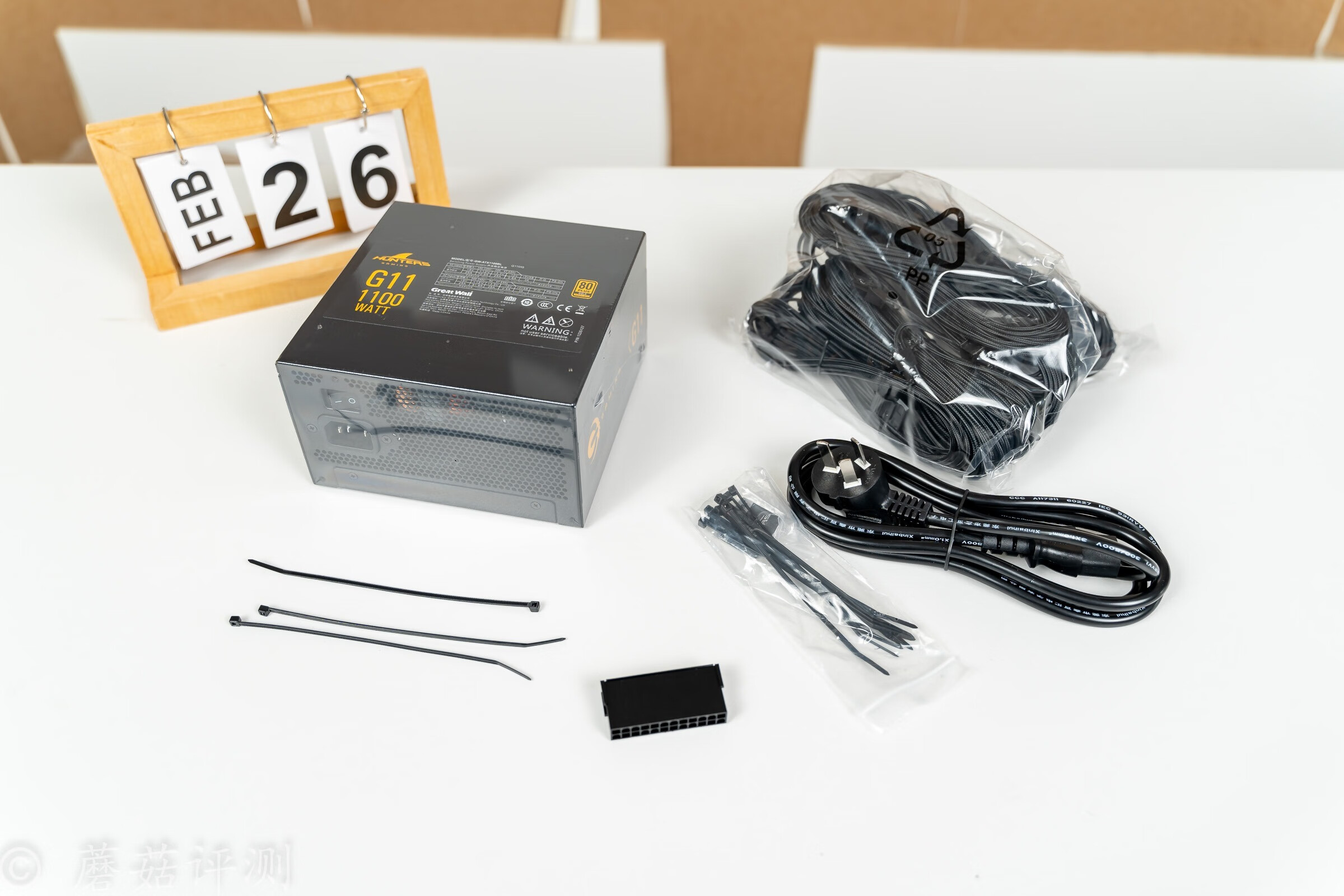

▼将内容物全部拿出，除了电源之外，还有一包模组线、一跟电源线、扎带、螺丝等配件。

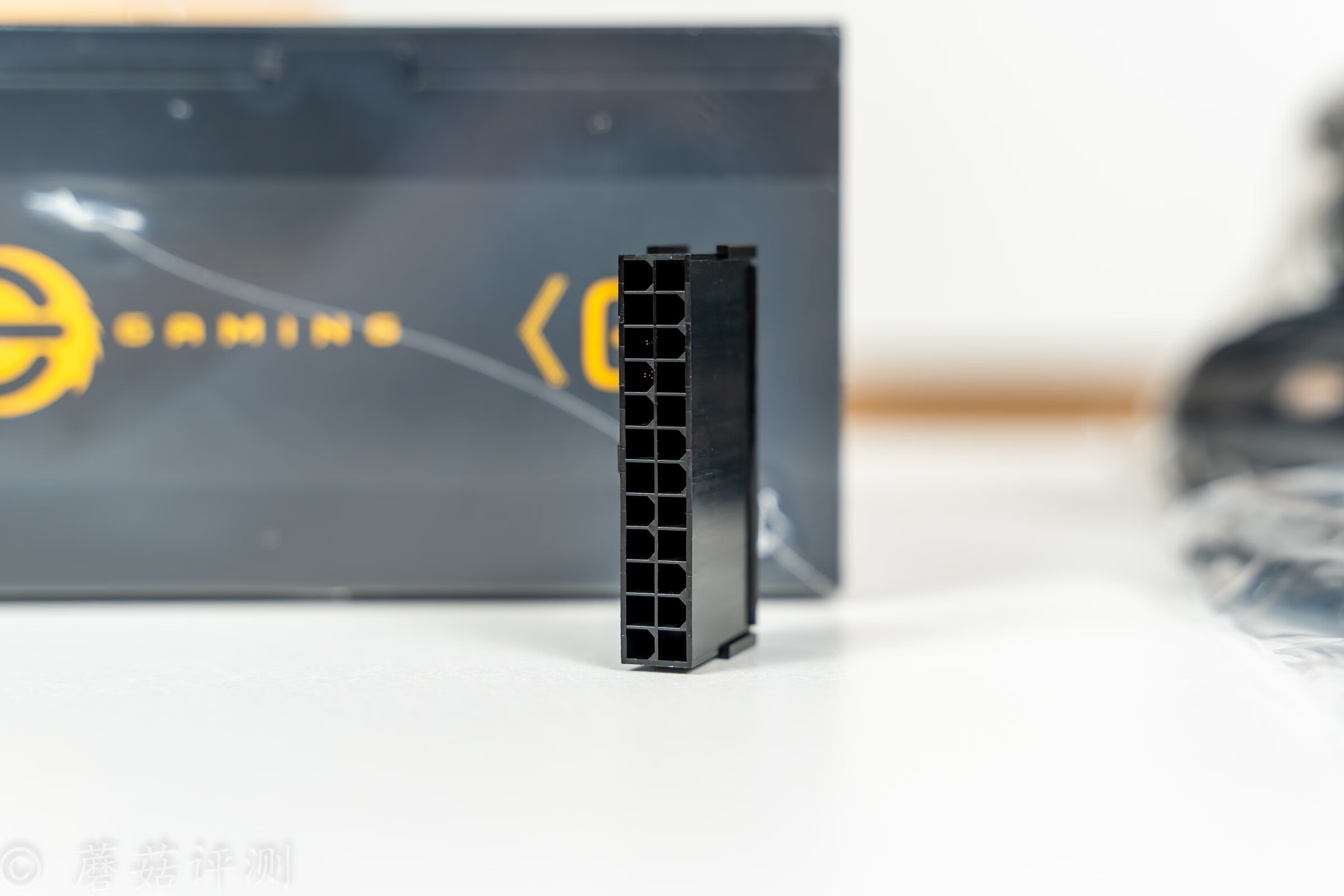

▼在一众配件中还有一个电源的短接端子，用这个端子可以直接开机，方便测试和取电，这个就很有意思了。这个配件一般在一些电源品牌的高端系列中能见到，长城这里给猎金G11配了一个。

三、长城猎金G11金牌全模组ATX3.0电源 外观

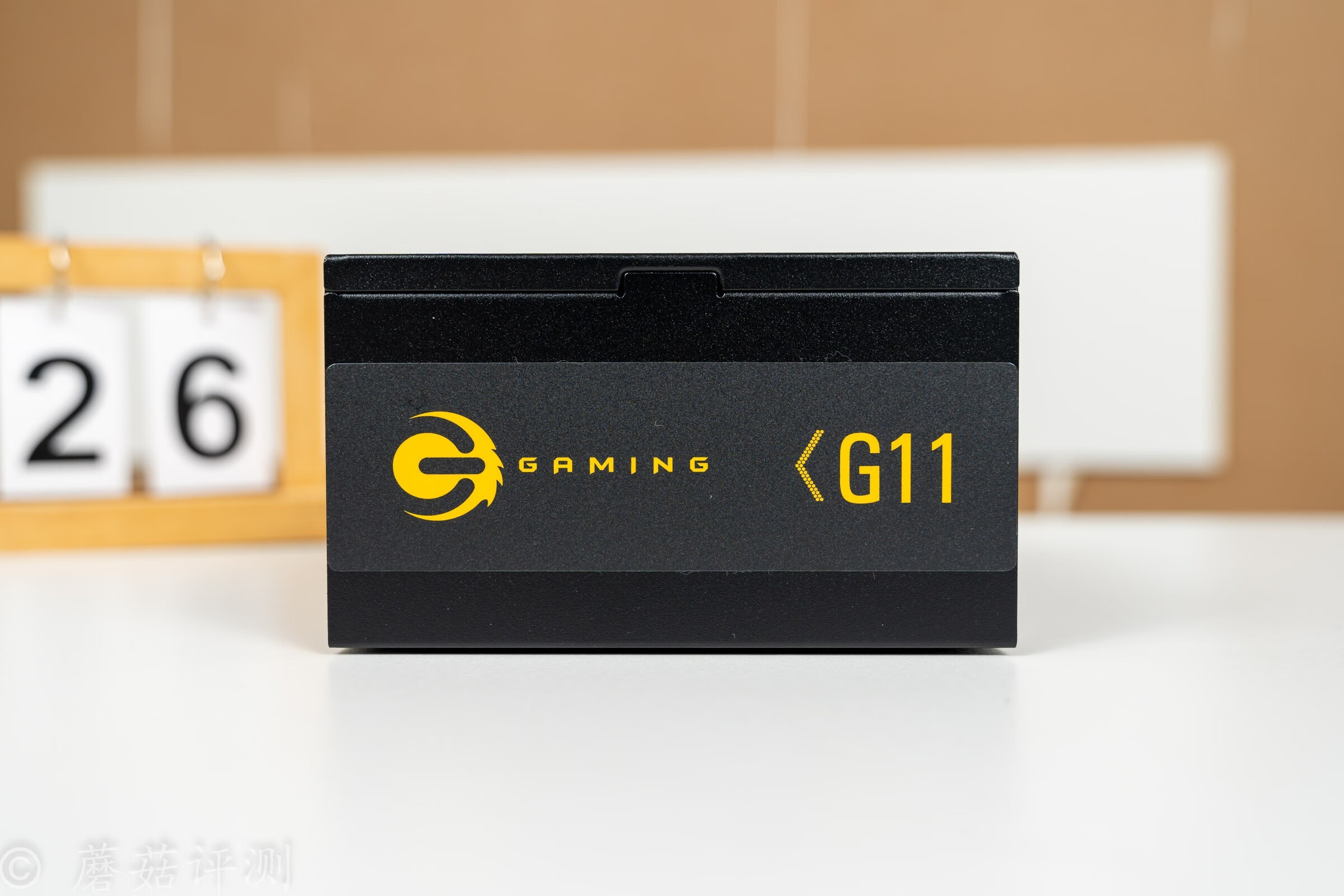

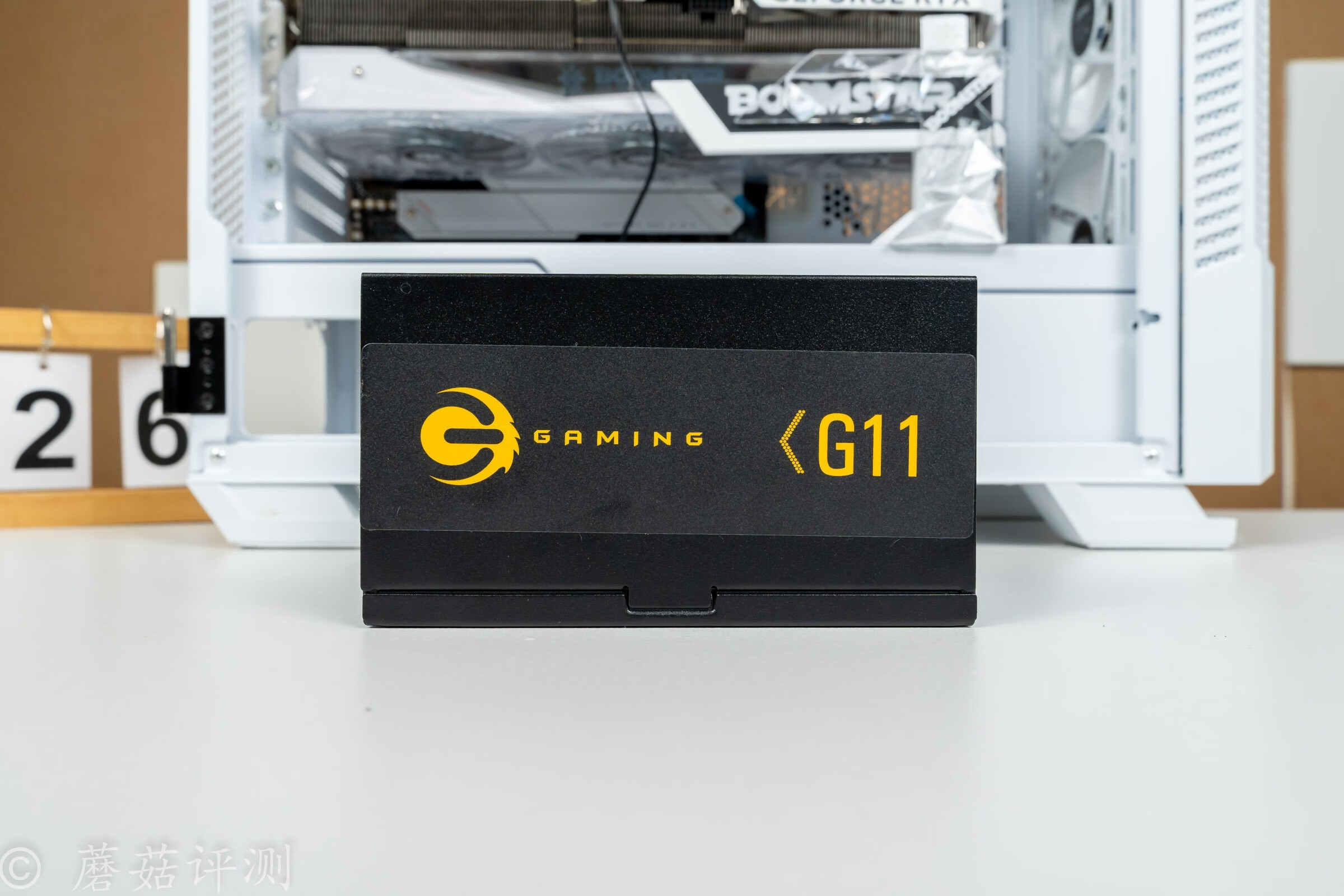

▼电源的侧面外观还是熟悉的风格，侧面有Gaming的LOGO，右侧是猎金G11的型号。

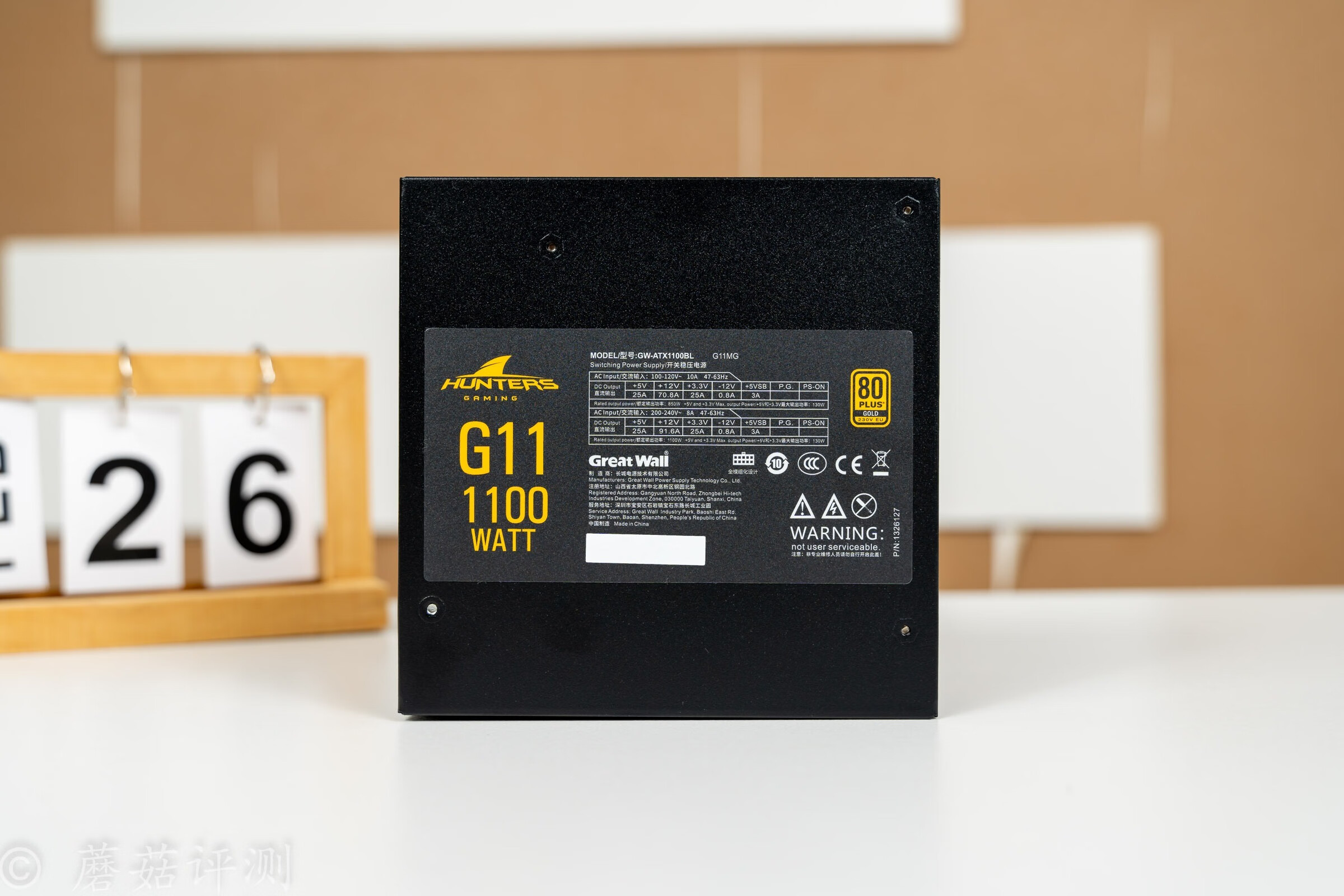

▼电源正面，有一个标签，上面有电源的详细参数，这款电源额定功率1100W，其中+12V单路输出91.6A，大约是1099.2W，非常给力。

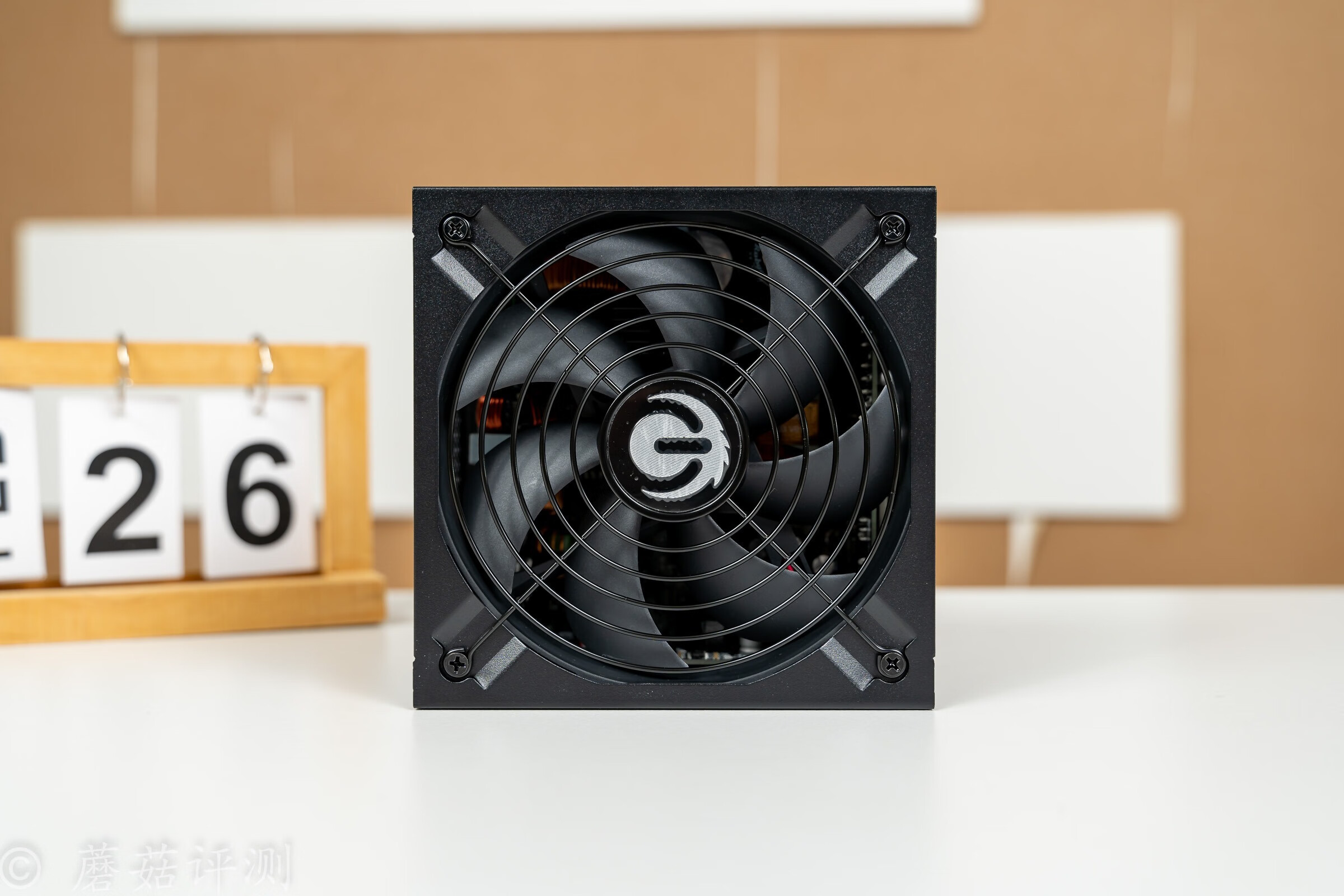

▼电源的背面是散热风扇，规格是140mm，非常大，可以给电源提供足够的散热。另外，从这个140mm规格风扇占侧面的面积可知，这款电源的长度，大约在150mm左右，很短了。

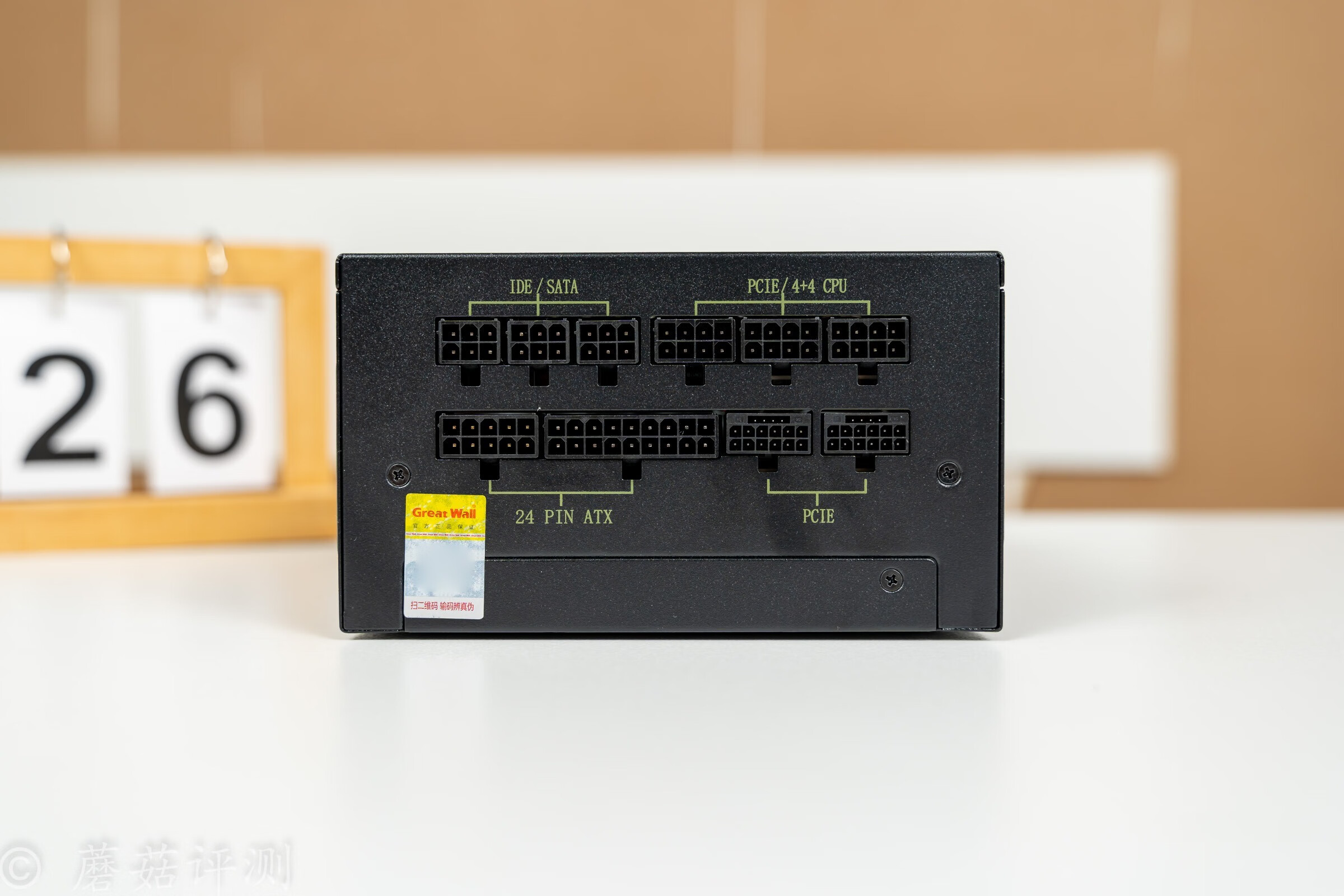

▼电源的尾部是模组输出接口，右下角有两个PCIe5.0供电接口，除此之外还有三个8Pin的供电插座。

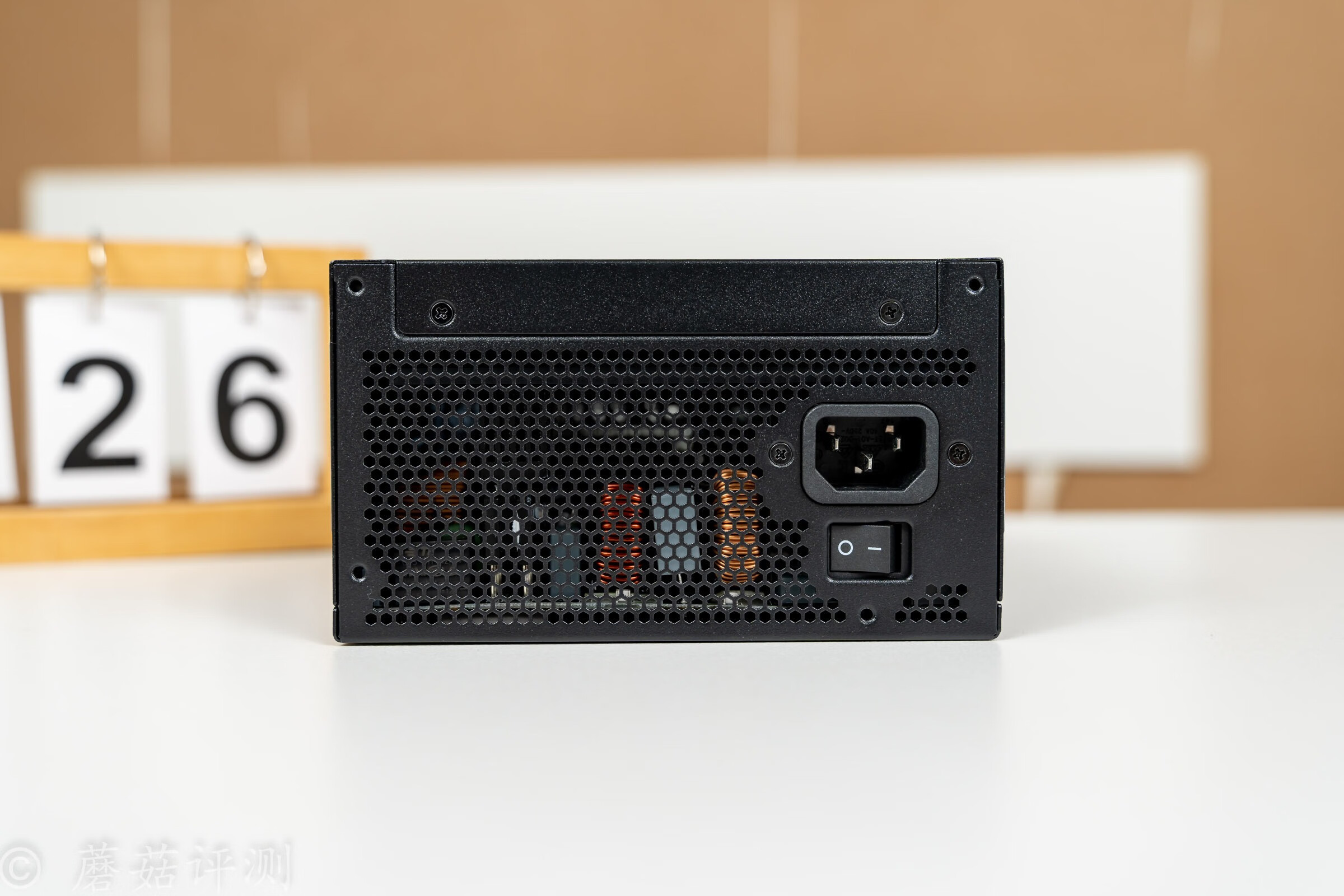

▼另一侧是电源的供电部分，除了一个插孔之外，还有一个开关。这个开关设计的很有意思，为了防误触，设计成了半下沉式，平时不刻意去按，是按不到的。

四、长城猎金G11金牌全模组ATX3.0电源 拆解

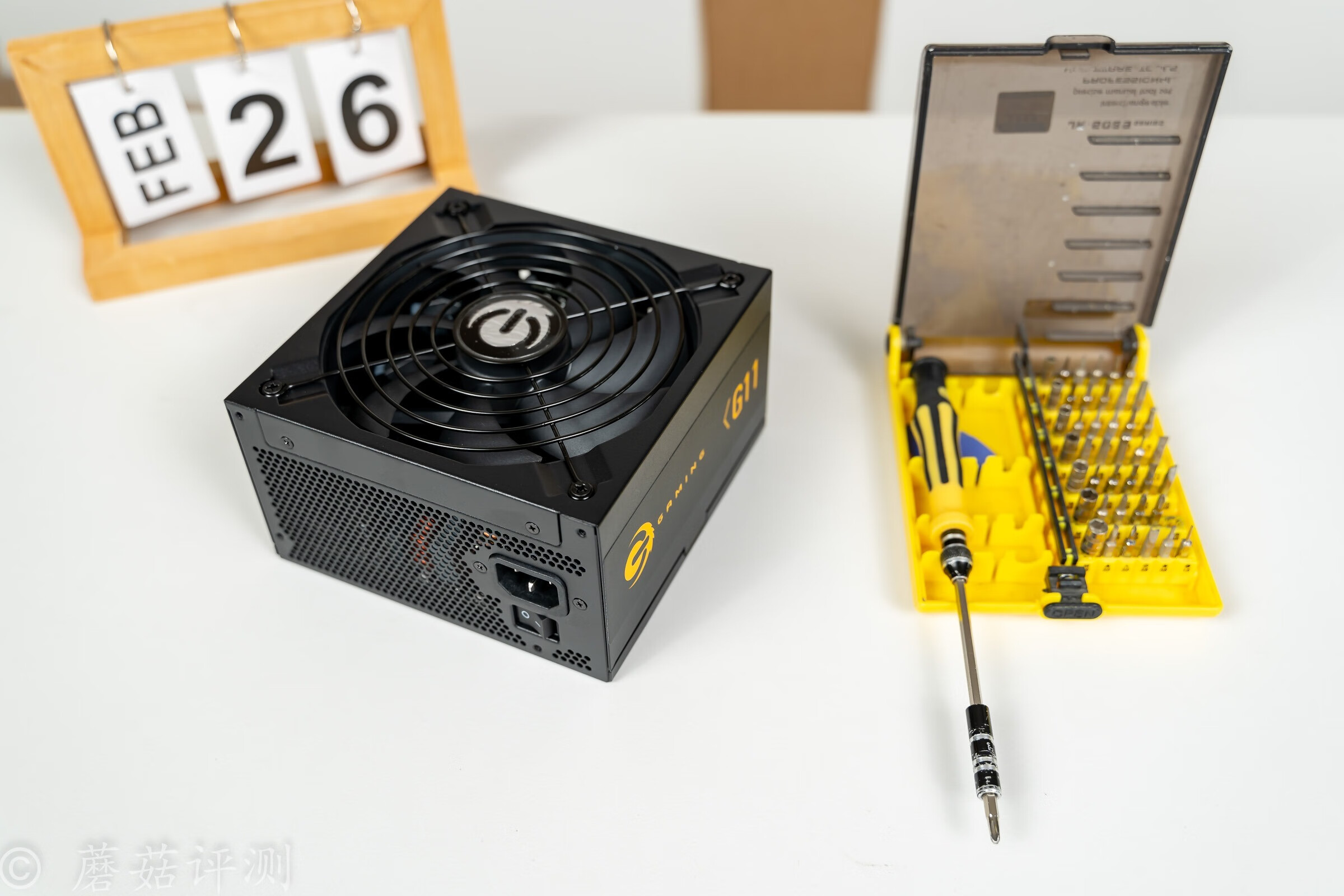

▼全新的电源，这里直接拆解打开看看。

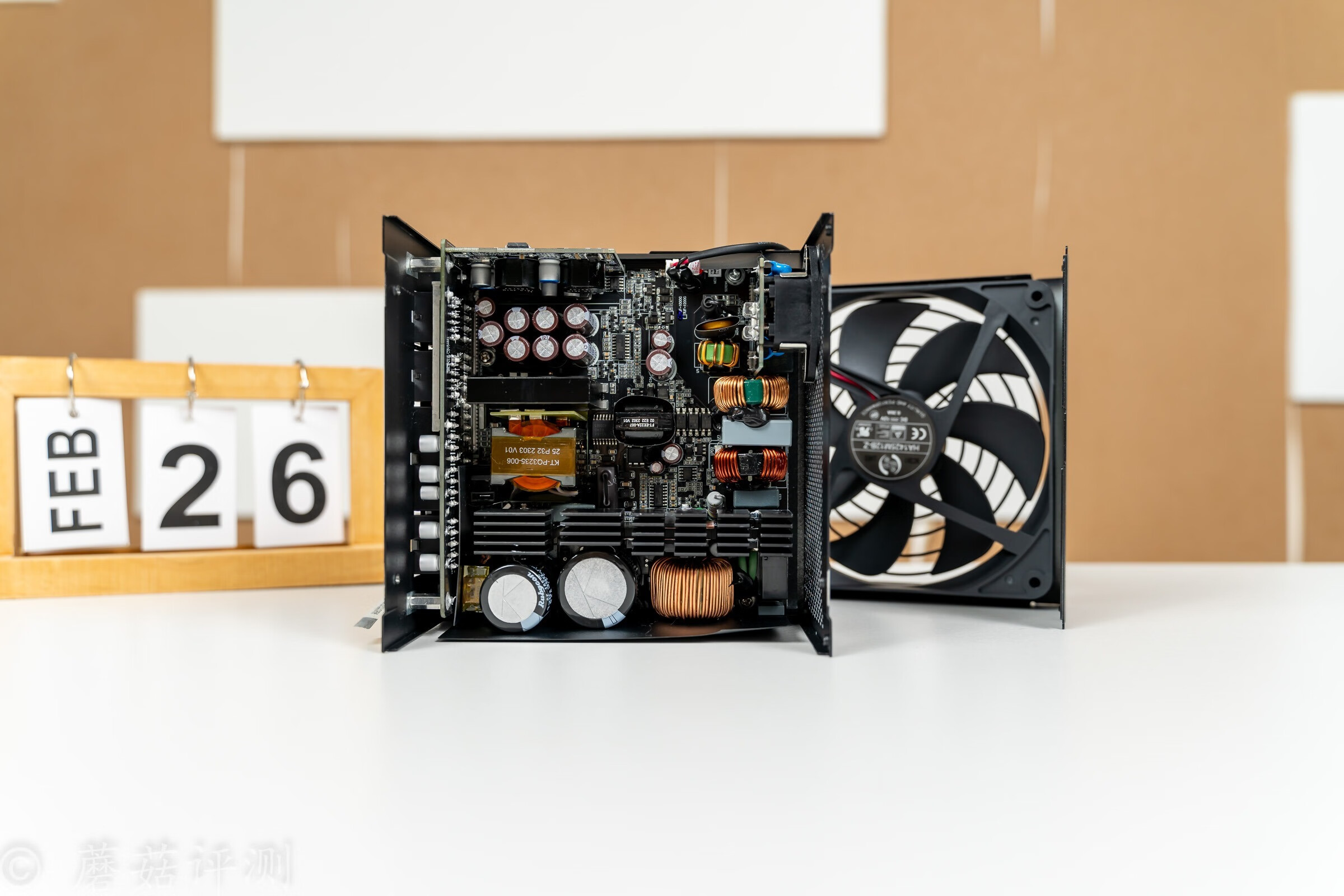

▼拧掉电源上的固定螺丝，电源就能轻松打开，简单的看一下，电源内部非常的规整，看起来很漂亮。

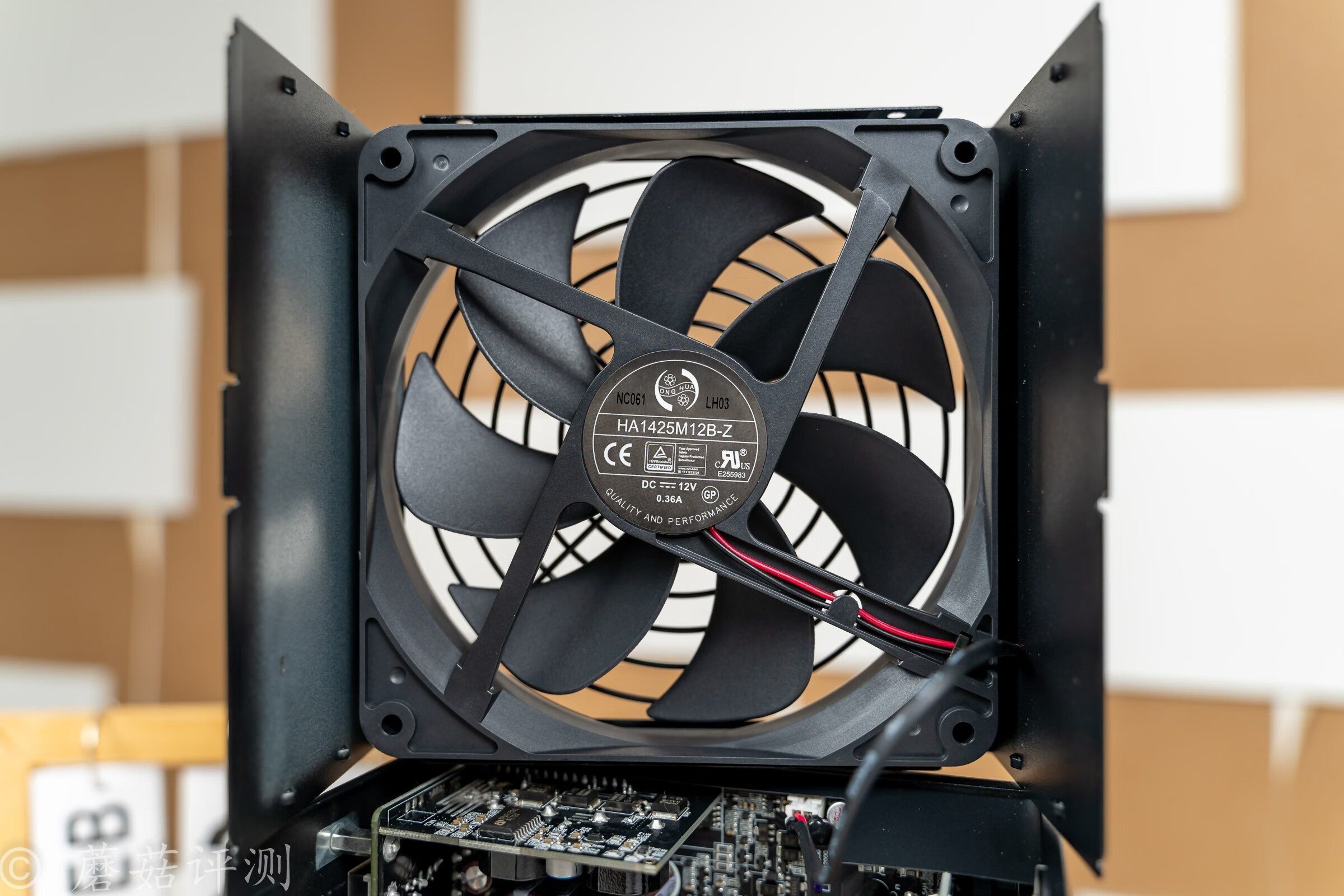

▼散热风扇来自鸿华，额定输出DC 12V 0.36A。

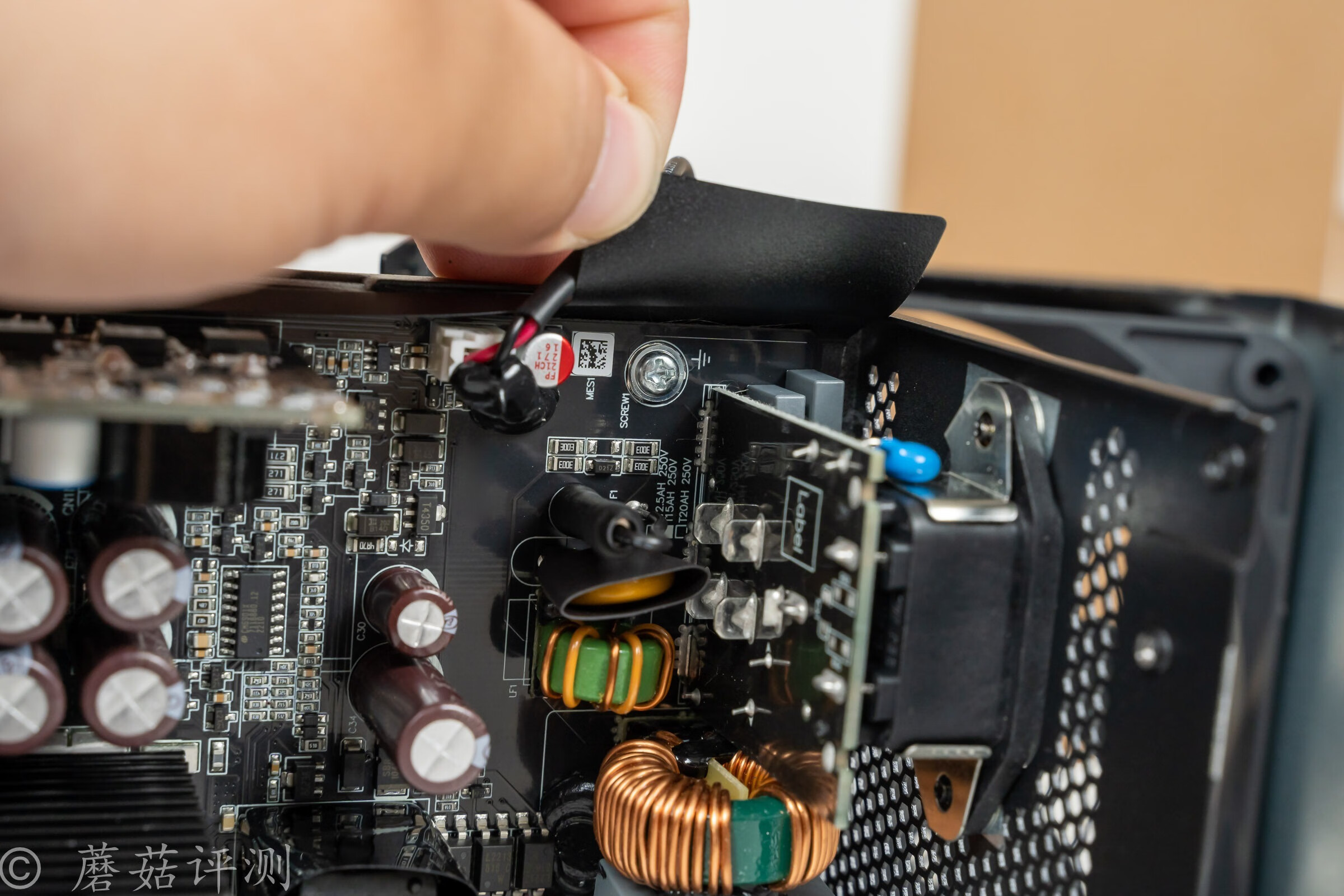

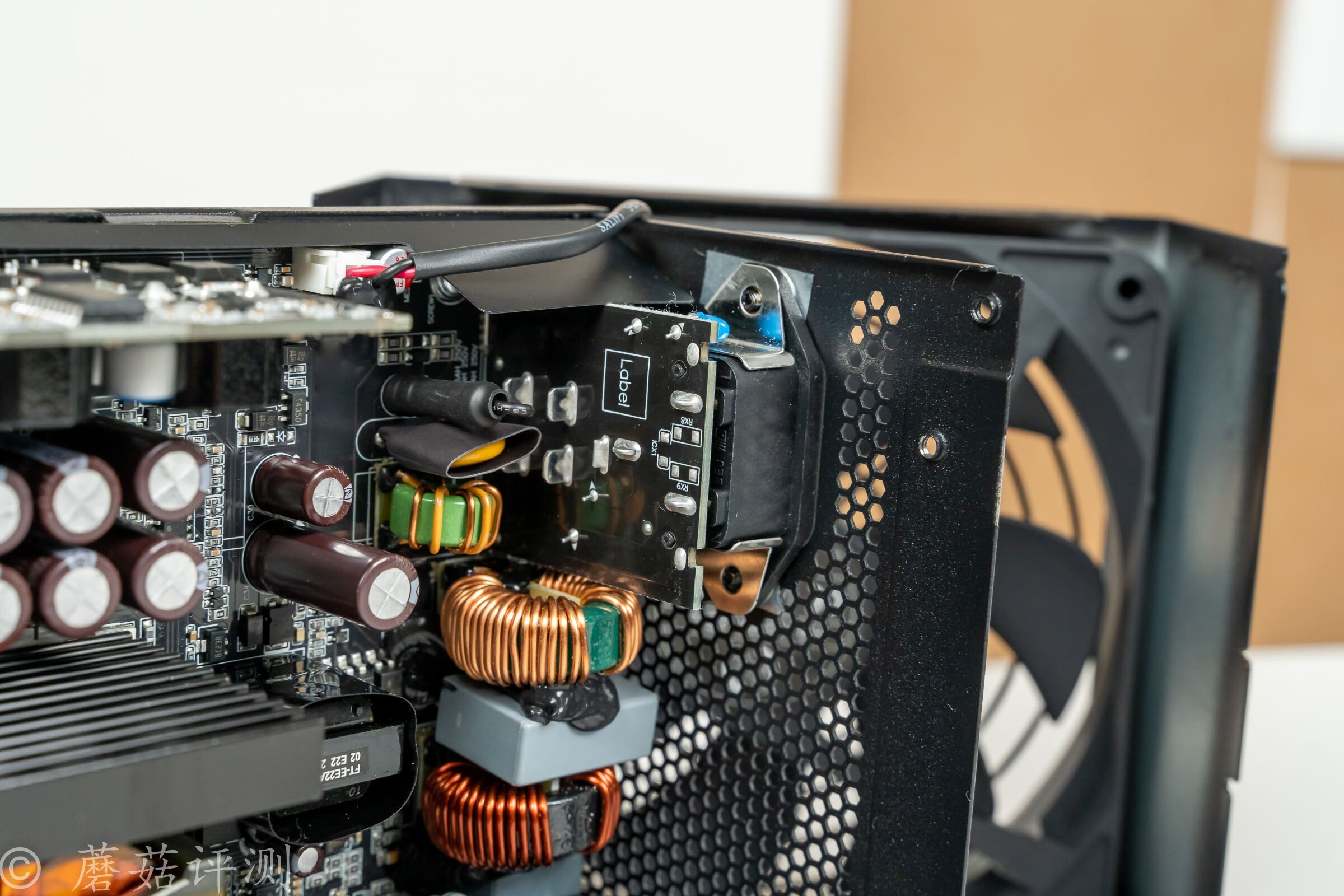

▼电源的接口部分，做工非常不错，背面直接使用了一块完整的PCB，插座和开关之类的配件直接焊接在上面，接触更加稳定，比那种用一根导线焊来焊去的要好很多。另外在PCB上，可以看到多颗蓝色的Y电容，为一级EMI电路的组成元件。

▼插座PCB的底部，直接焊接到电源的主PCB上，旁边有多颗采样电阻。这种连接方式更加的稳定、牢固，比导线焊接的要好很多。另外，电源插头的外壳部分有接地处理。

▼电源输入部分的旁边还有一些元件，最上面的是保险丝，外面有热缩管包裹；下面的热缩管包裹的黄色元件应该是MOV压敏电阻，用于防冲击、防浪涌；再下面是一个电感。

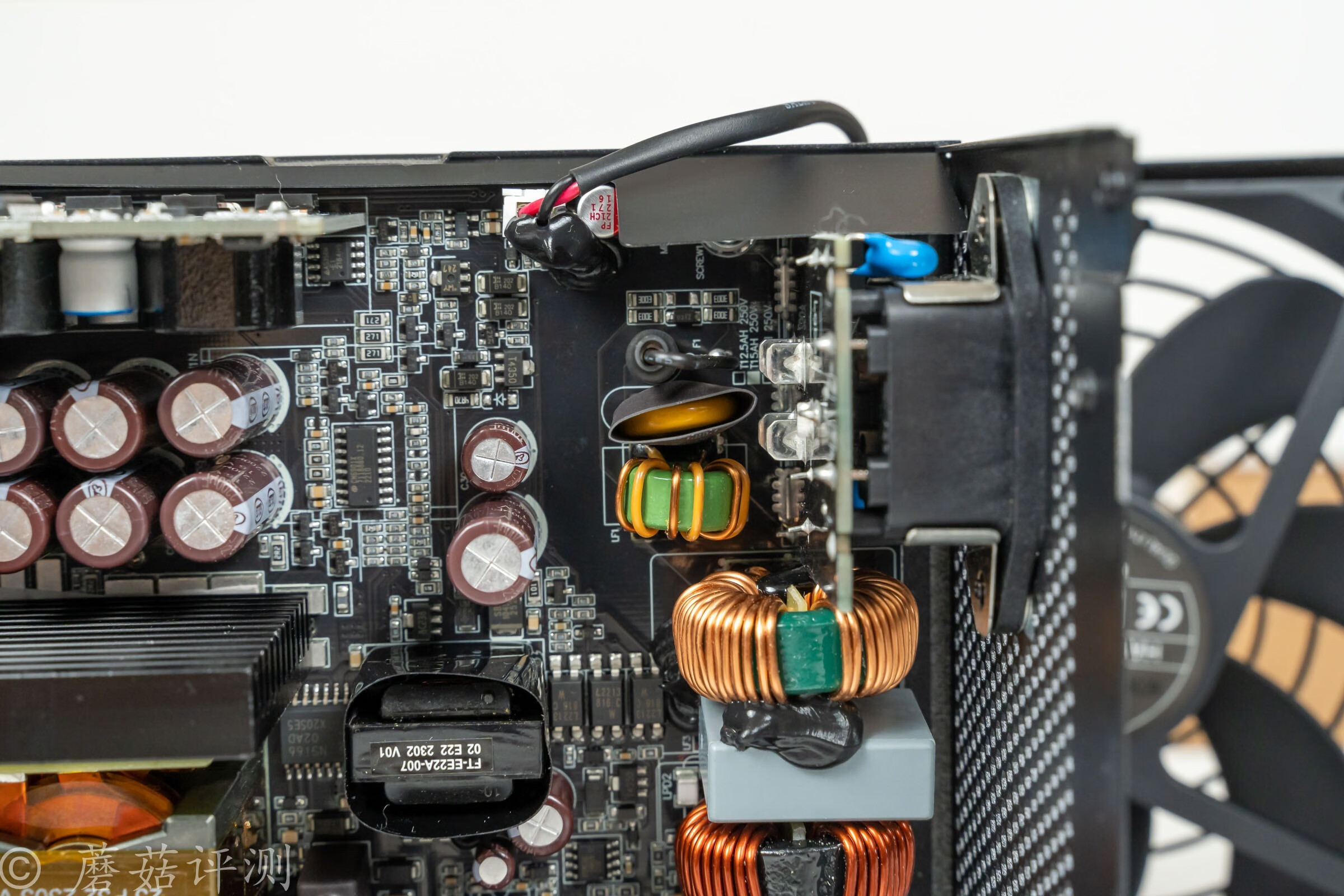

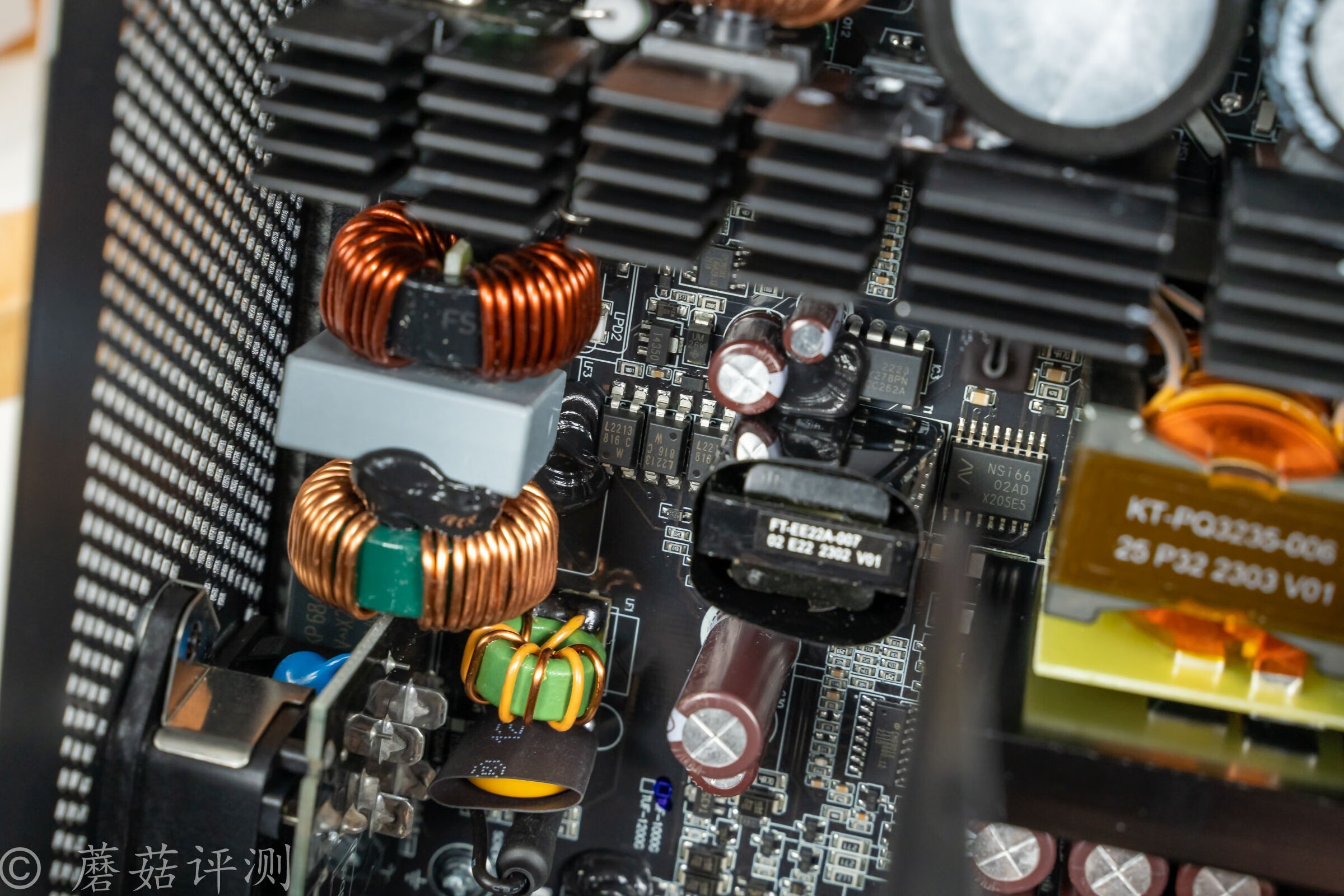

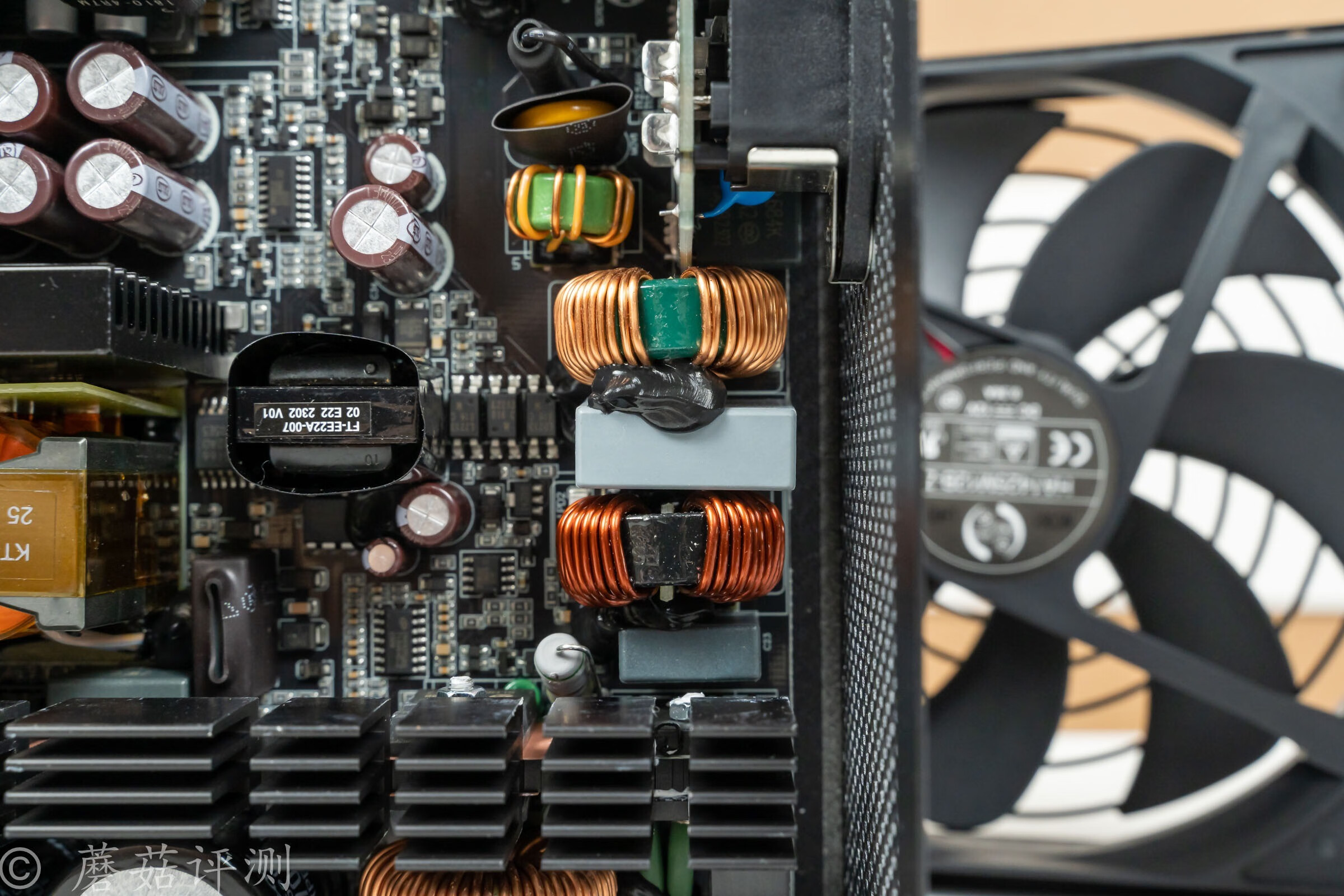

▼接着是二级EMI电路，有多颗共模电感和安规电容，且这些元件均使用了黑色的胶辅助固定。

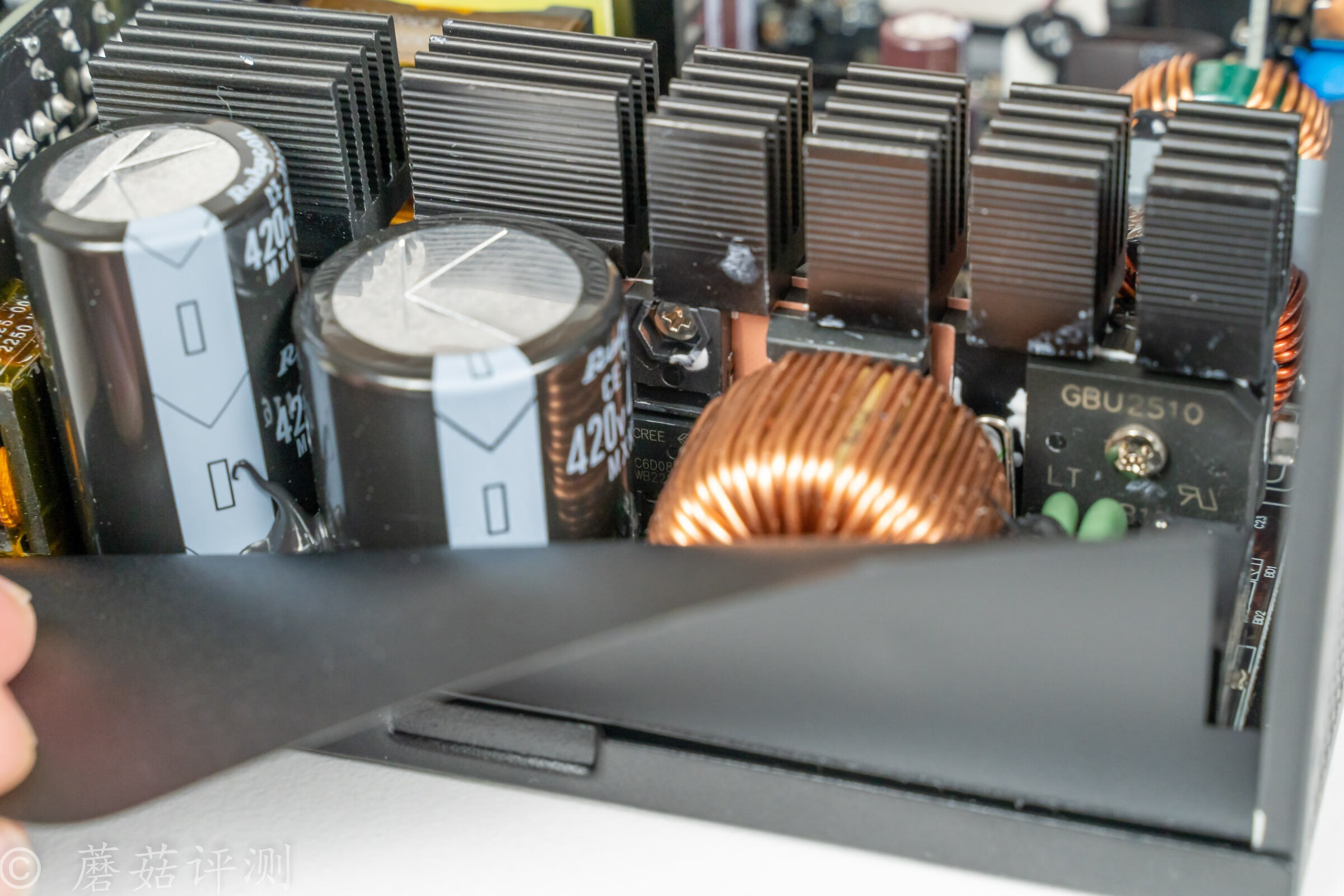

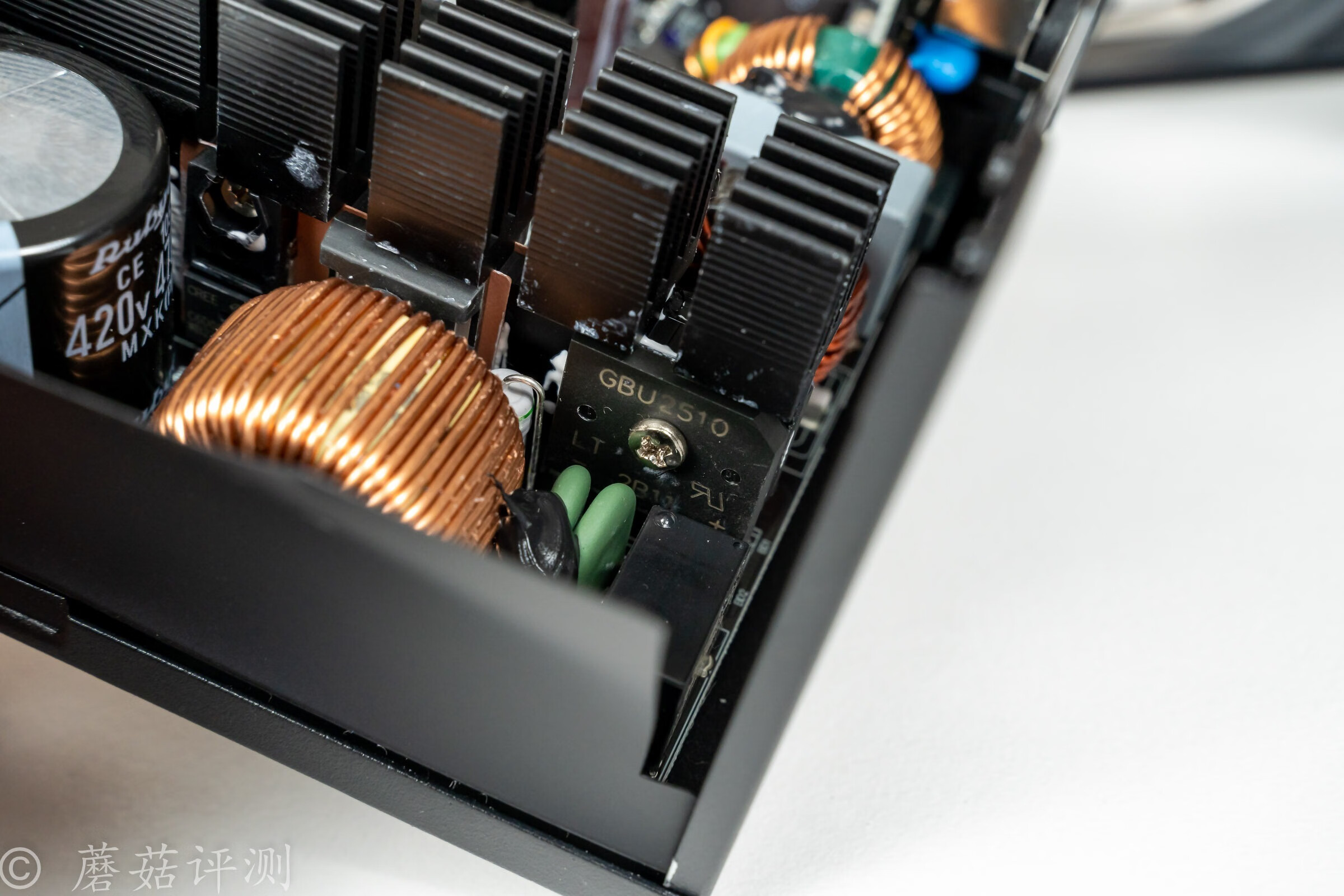

▼接着是整流桥，长城猎金G11用的是GBU2510，耐压1000V，电路25A，这里使用了两颗，背靠背放置，中间夹着黑色的金属辅助散热片。旁边两颗绿色的应该是NTC热敏电阻，用在这里主要用于抑制开机浪涌电流。旁边黑色的小方块应该是一个继电器，在电源稳定运行之后短接这两个NTC热敏电阻，从而减小损耗，提高电源整体的转换效率。

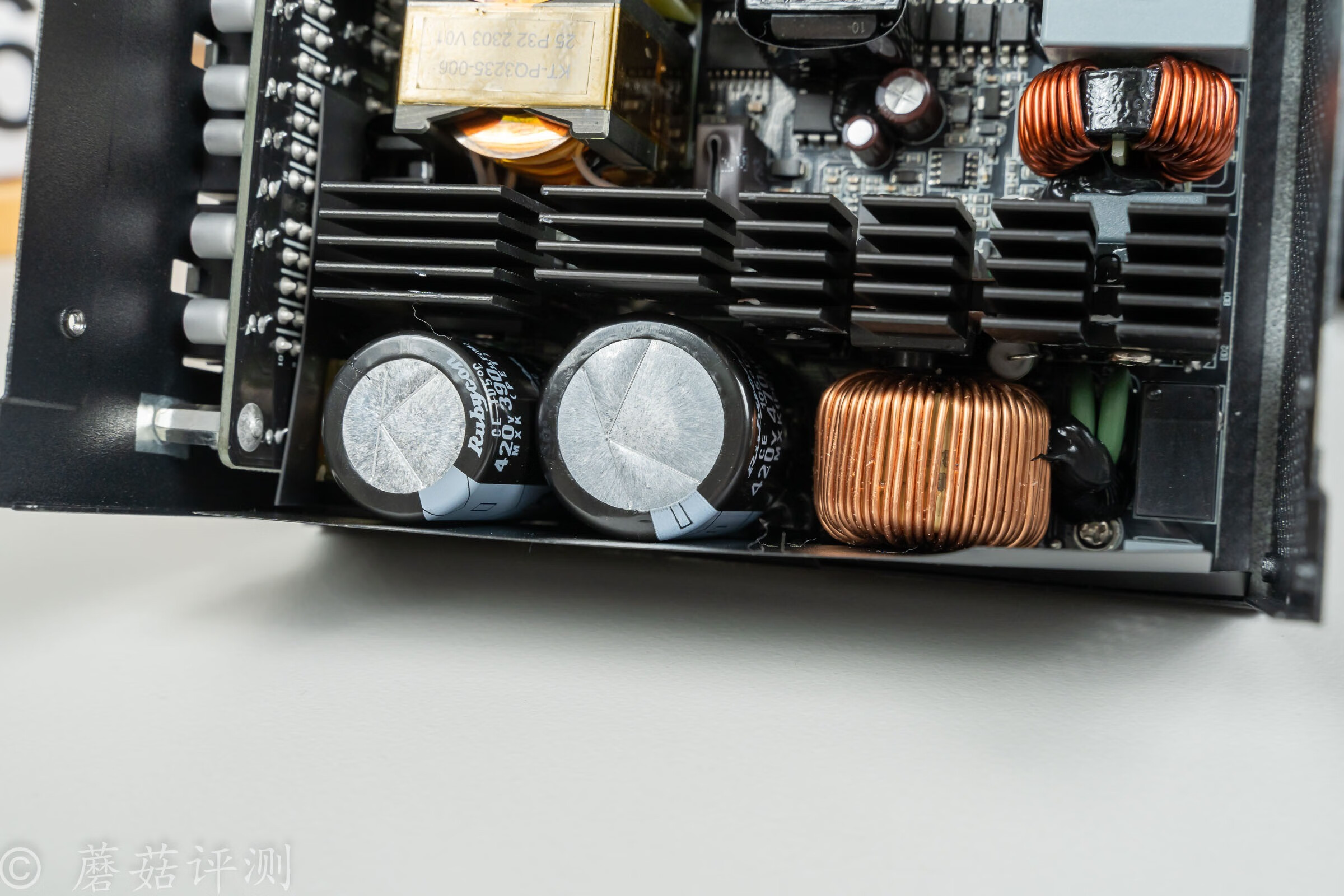

▼旁边有一个大电感、两个大电容，这是电源的主动PFC电路。主动PFC电路主要用于校正功率因数，简单来讲就是优化电源波形，从而提高电源的转换效率。

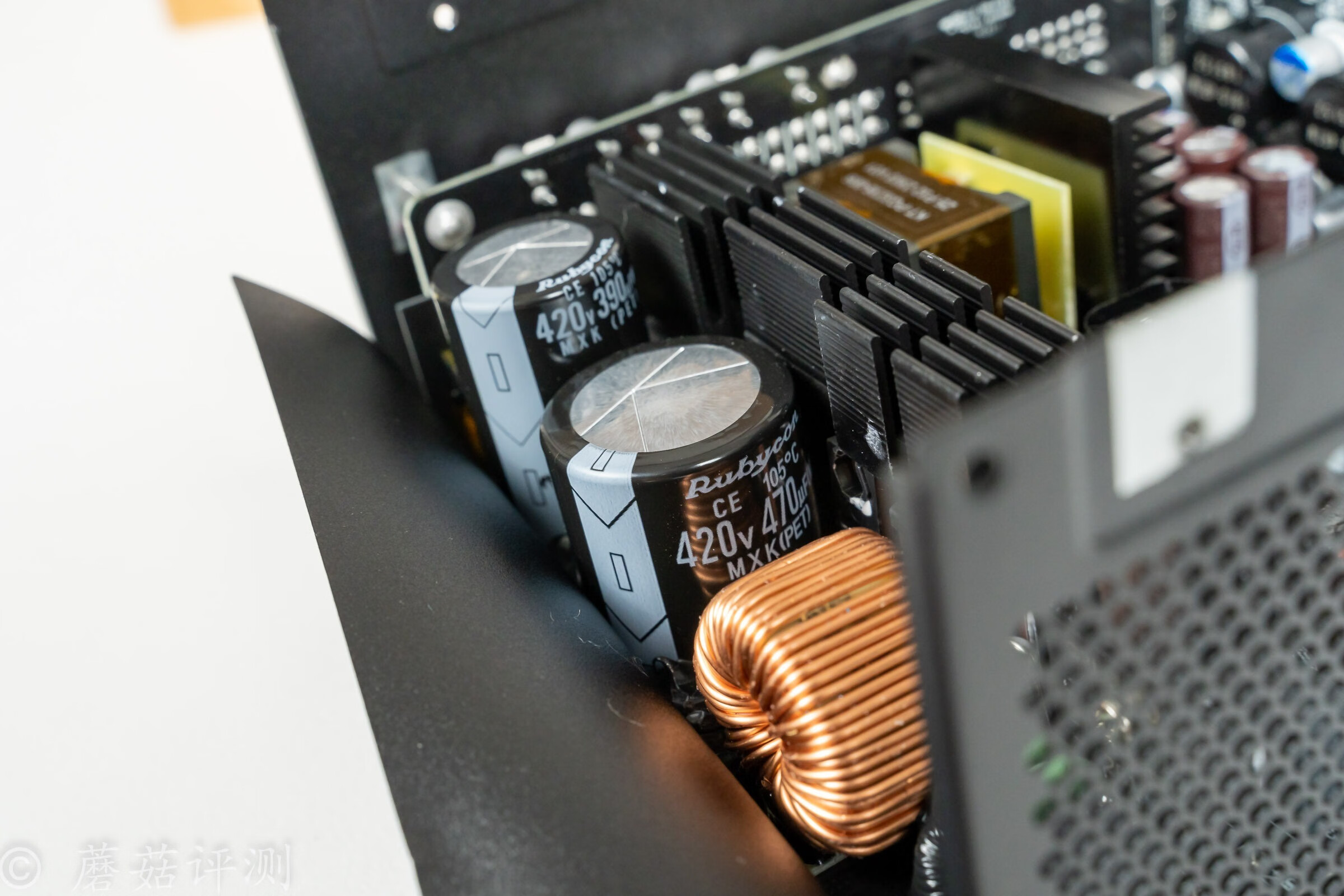

▼长城的猎金G11电源主电容用的是日系红宝石电解电容，这里使用了两颗，耐压均为420V，耐温最高105℃，容量方面一颗470μF、一颗390μF，这里并联使用，共860μF，对于一款额定功率1100W的电源来说，还是很充足的。

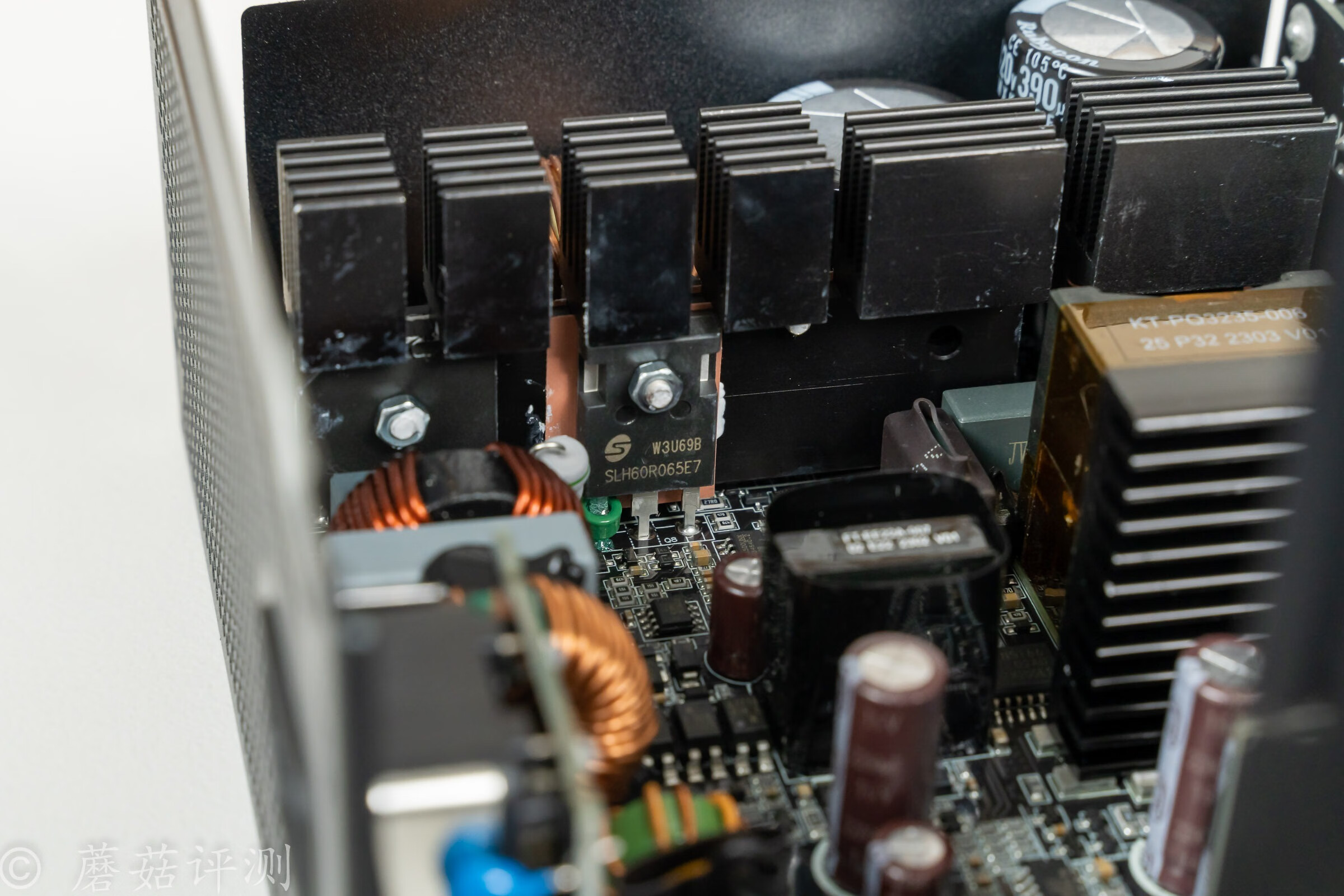

▼主动PFC电路的开关Mos管，这里使用了两颗，背靠背放置，来自美浦森半导体，型号SLH60R065E7，蘑菇查到的信息是耐压600V，电流50A，这个电流有点大，看样ATX3.0规范的峰值输出功率，需要用更好的元件才能保证。

▼旁边是一颗二极管，看不到具体的型号，只能看到一部分，是科锐的管子，后面有导热垫，上面有固定螺丝，固定到金属散热片上。

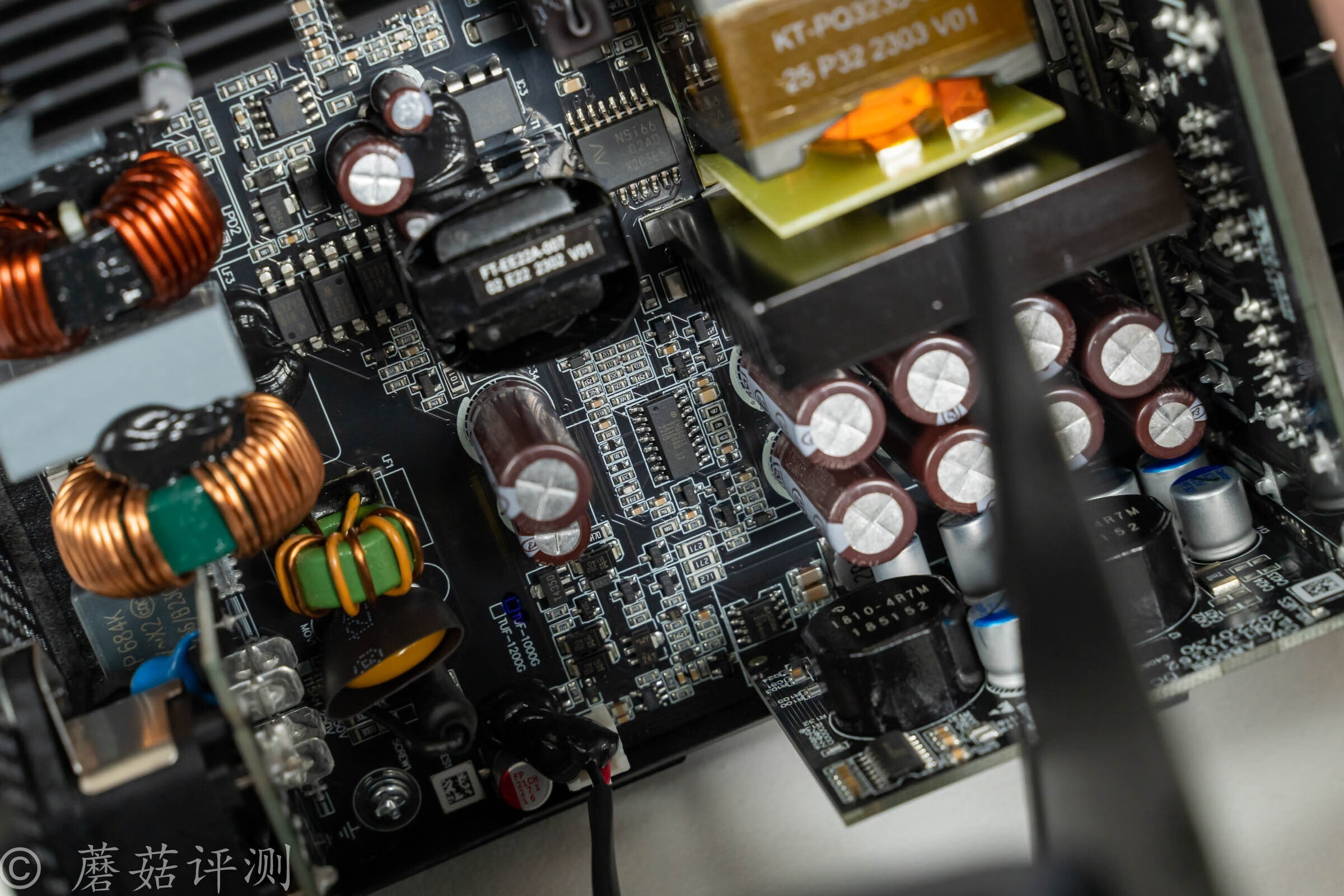

▼主动PFC电路后面，接着是LLC电路。LLC电路的管子是彻底的看不到了，就算了。

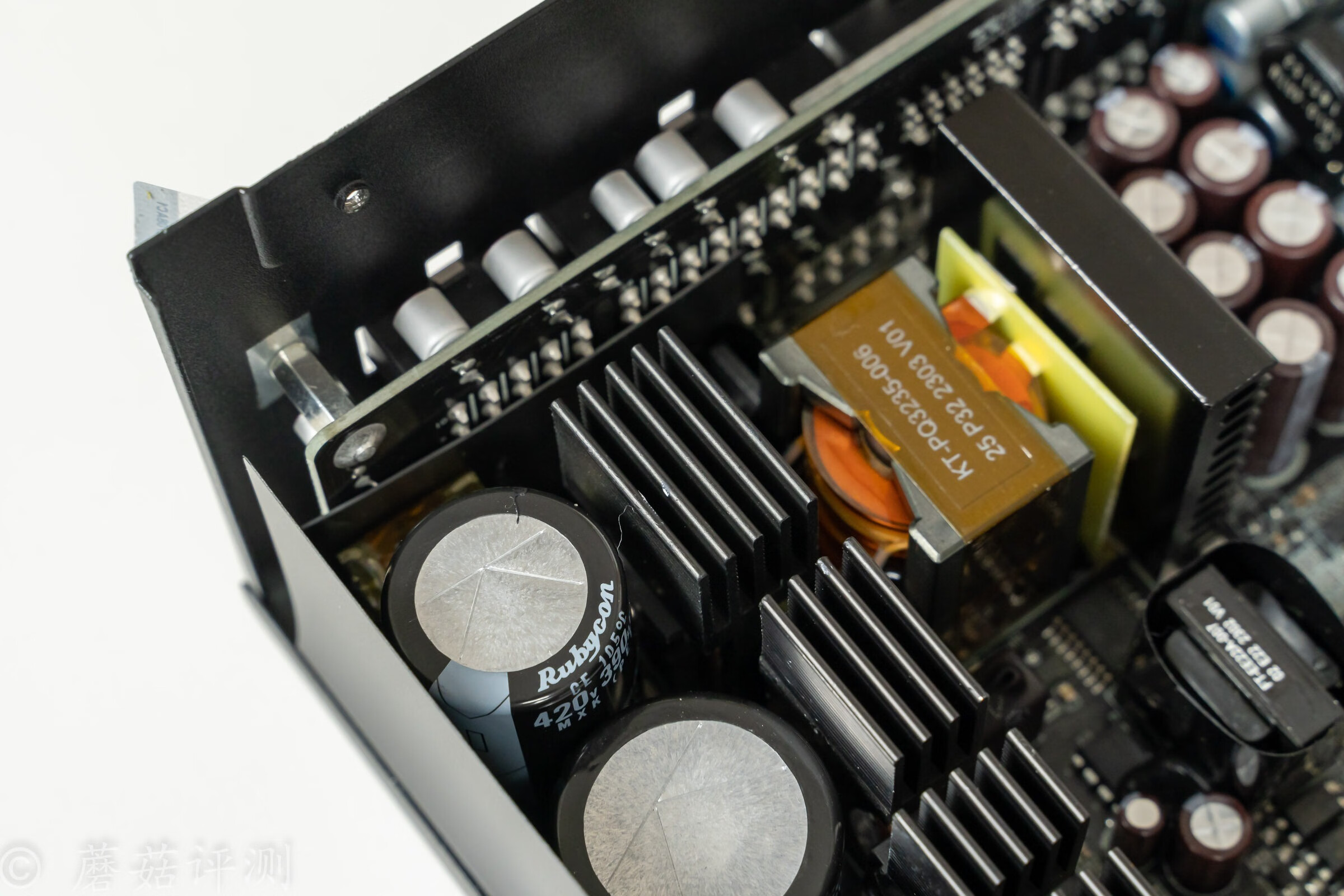

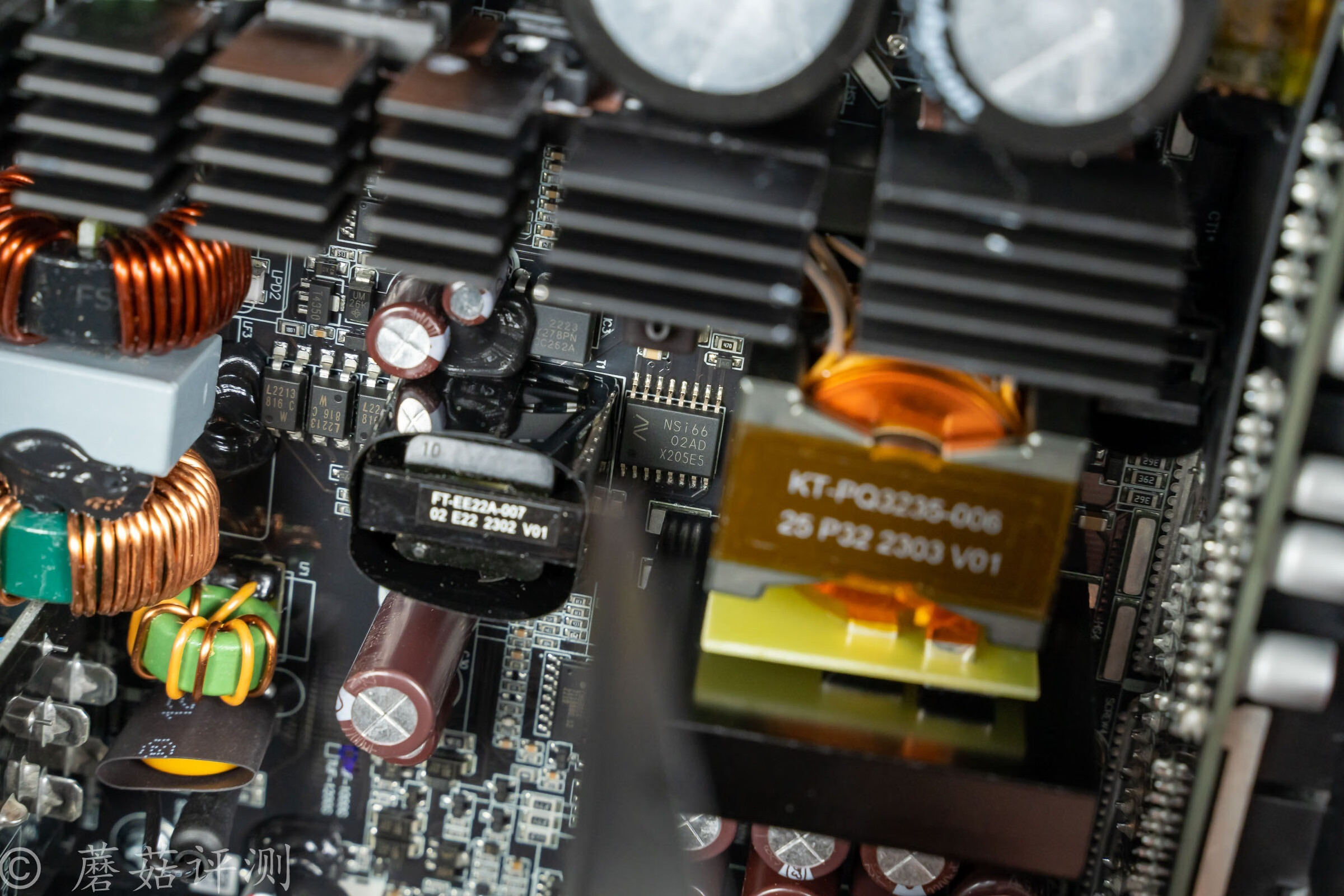

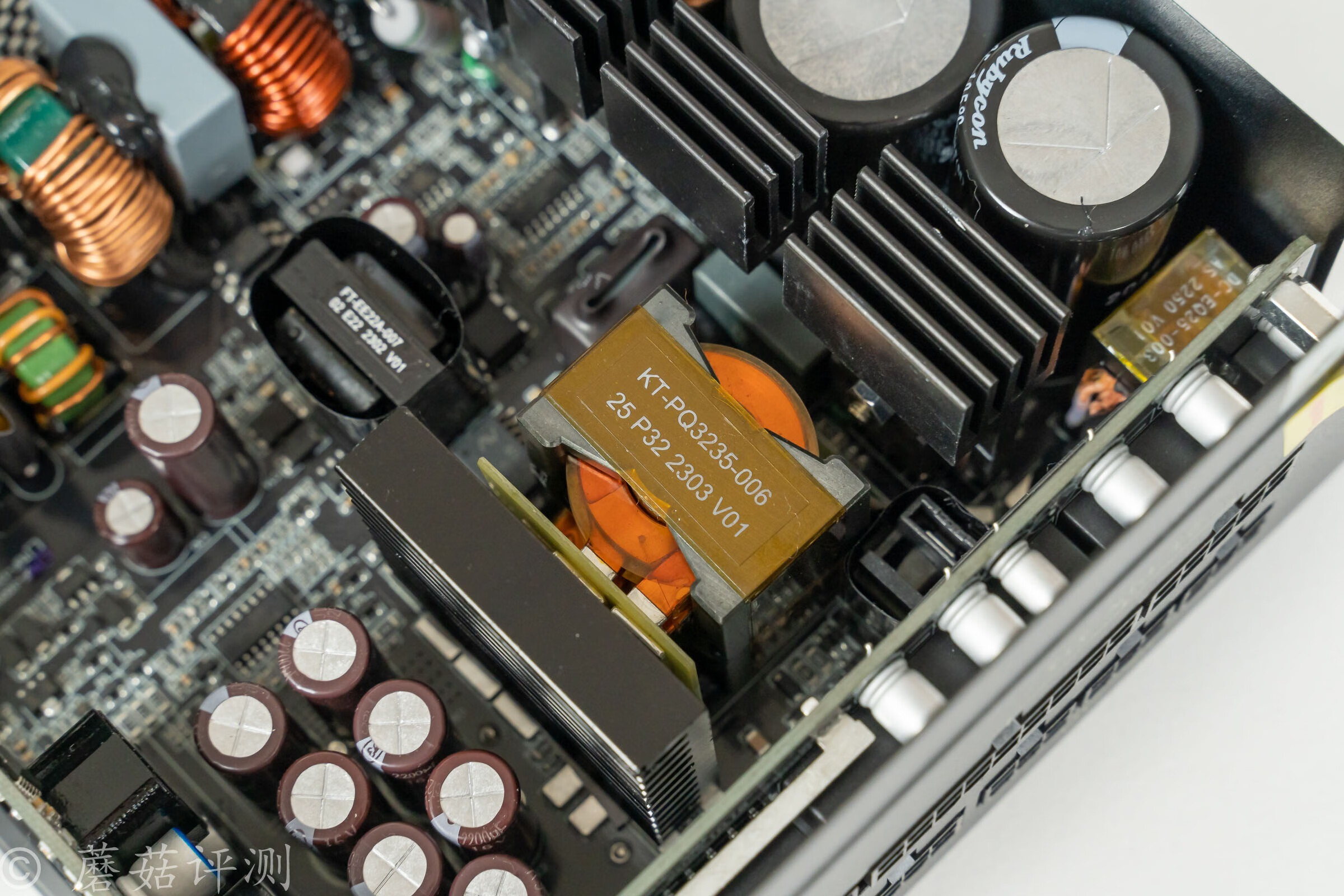

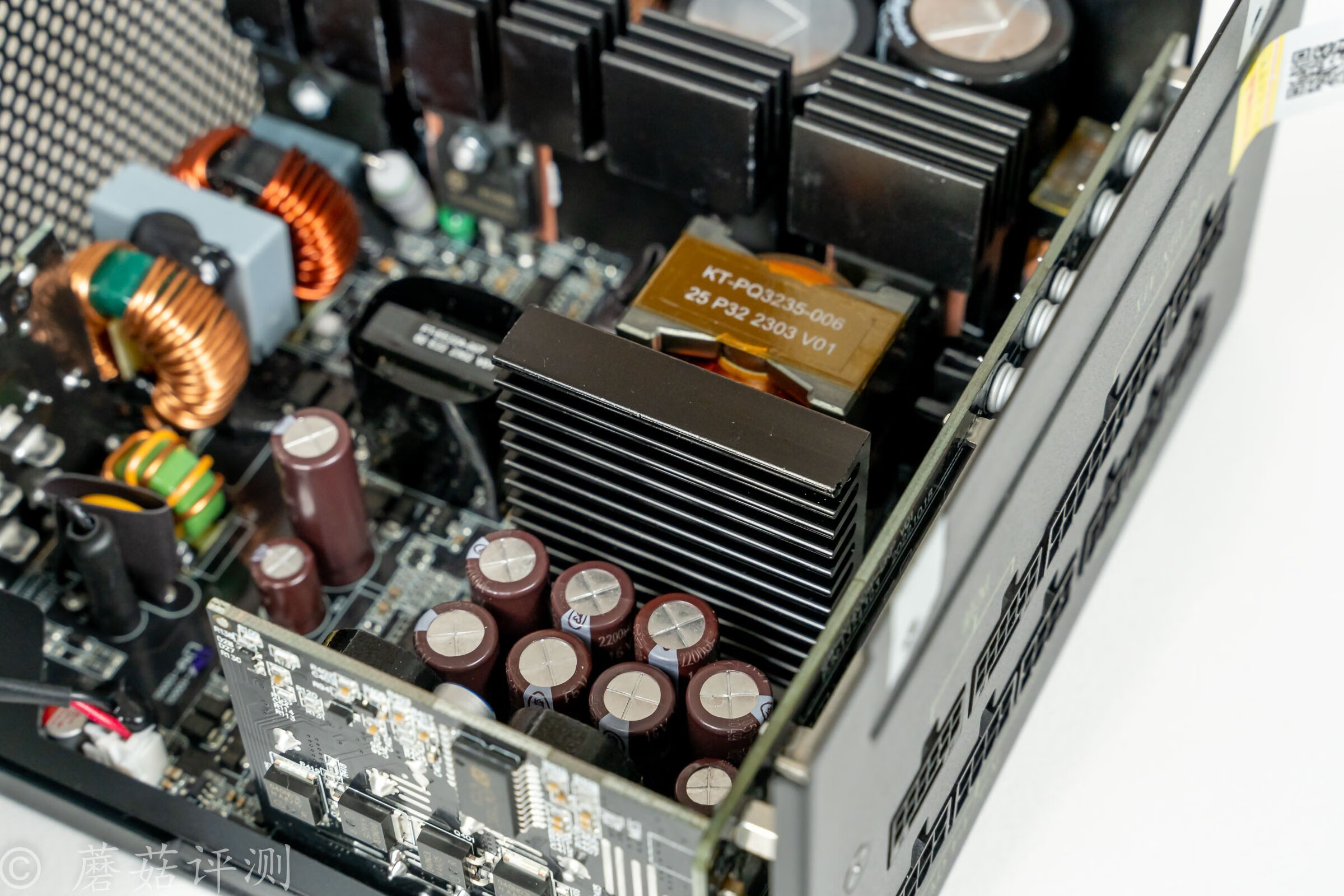

▼LLC电路后面，是主变压器。这颗主变压器是长城定制的型号，造型非常的漂亮，细节很棒。

▼主变压器旁边，有一个黑色的、直立的金属散热片，体积很大。

▼金属散热片的底部有多颗Mos管，用于同步整流。Mos管的顶部有特殊处理，不是打磨、就是贴有导热材质，方便散热。

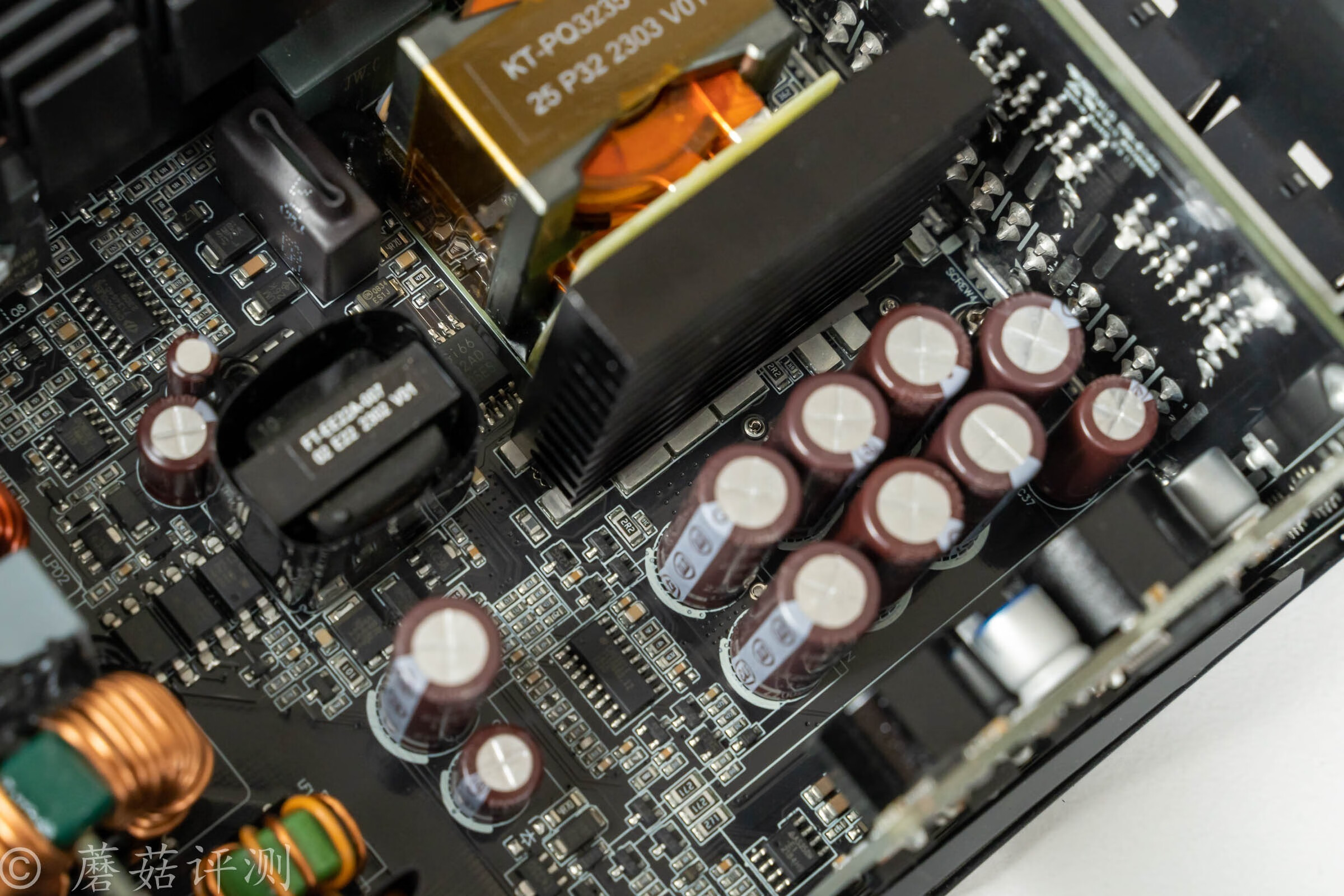

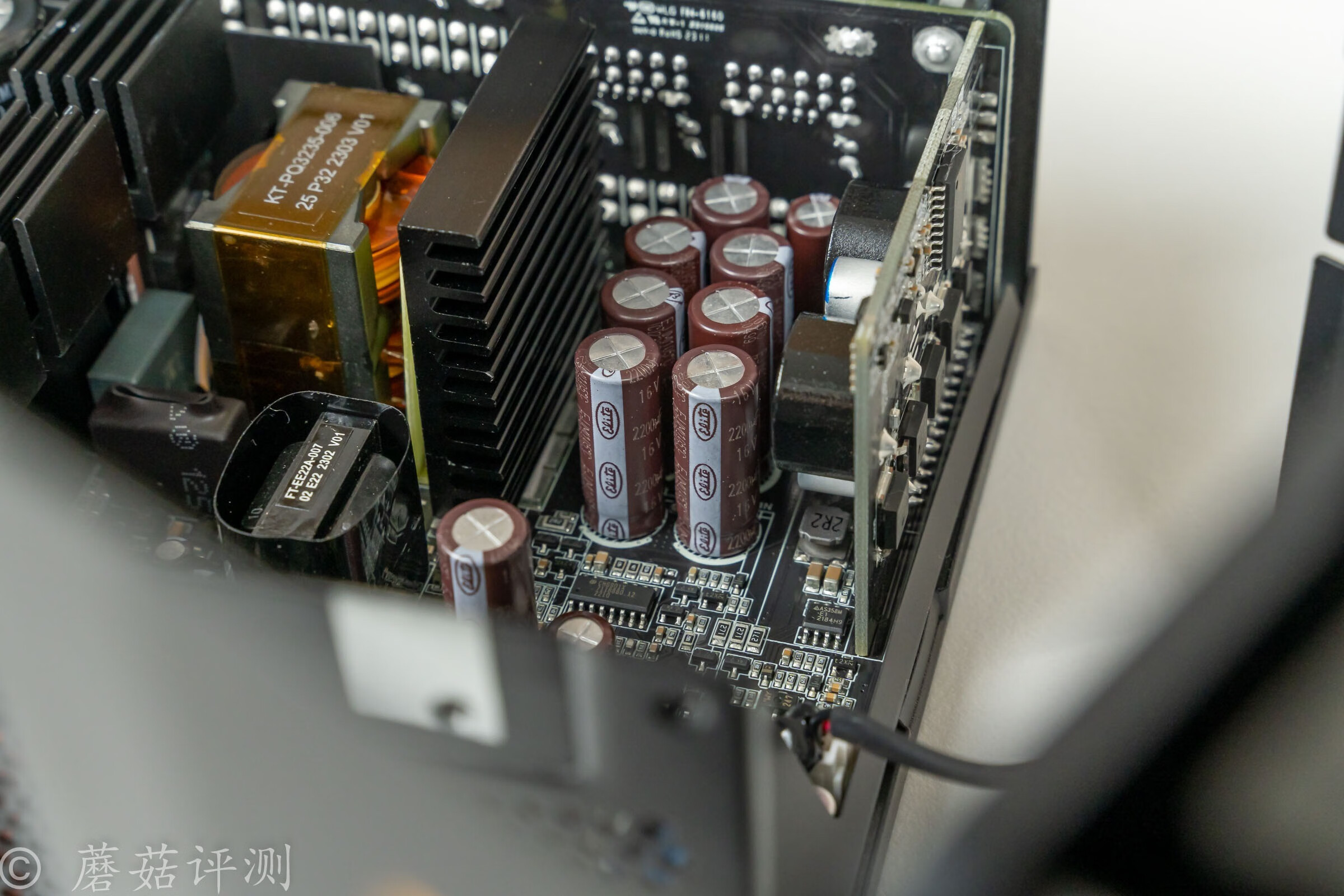

▼Mos管旁边是数量超多的稳压、滤波电容，电容耐压16V，容量2200μF。

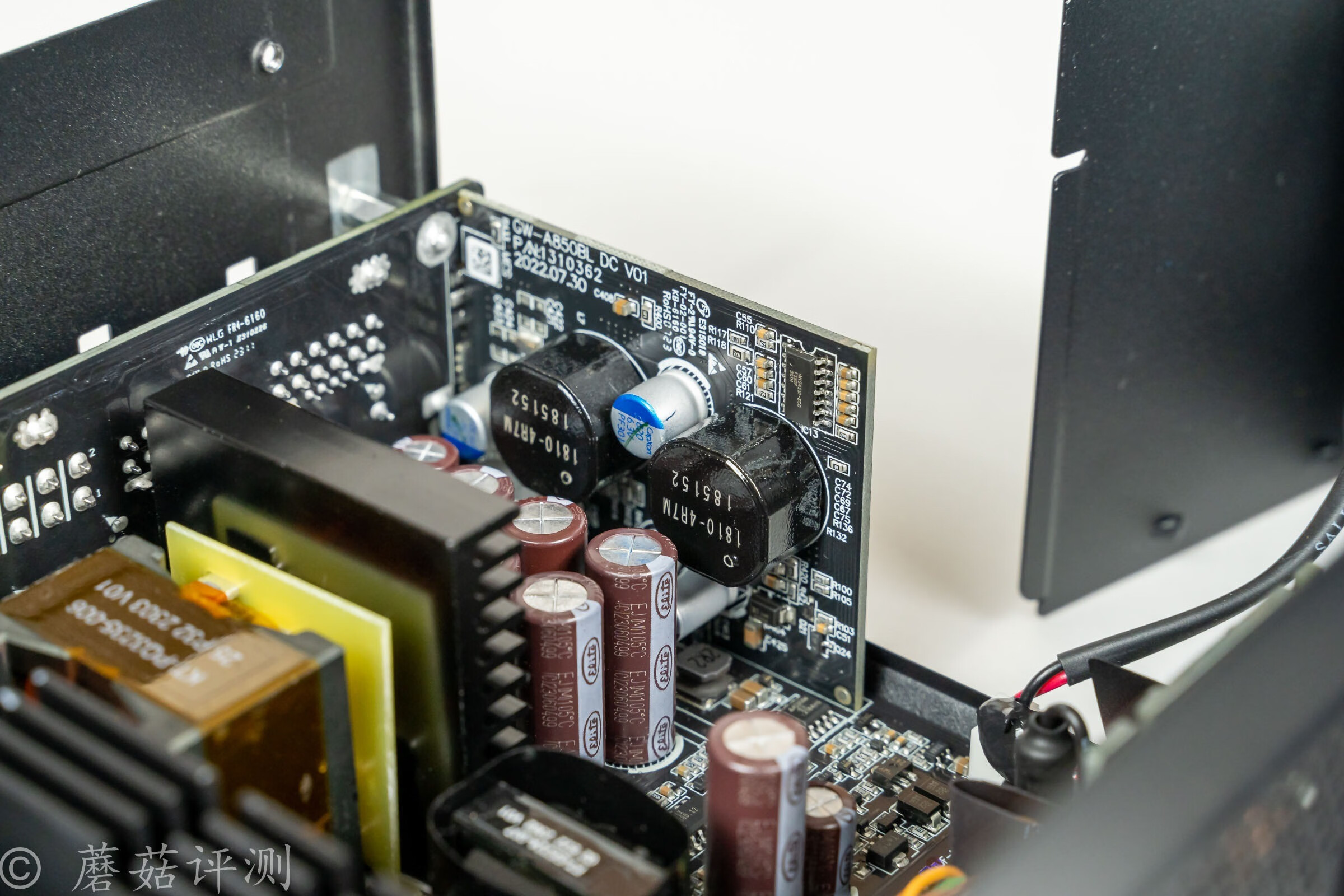

▼旁边竖立的是DC-DC的小板，正面有蓝色的固态电容和黑色的大电流功率电感。

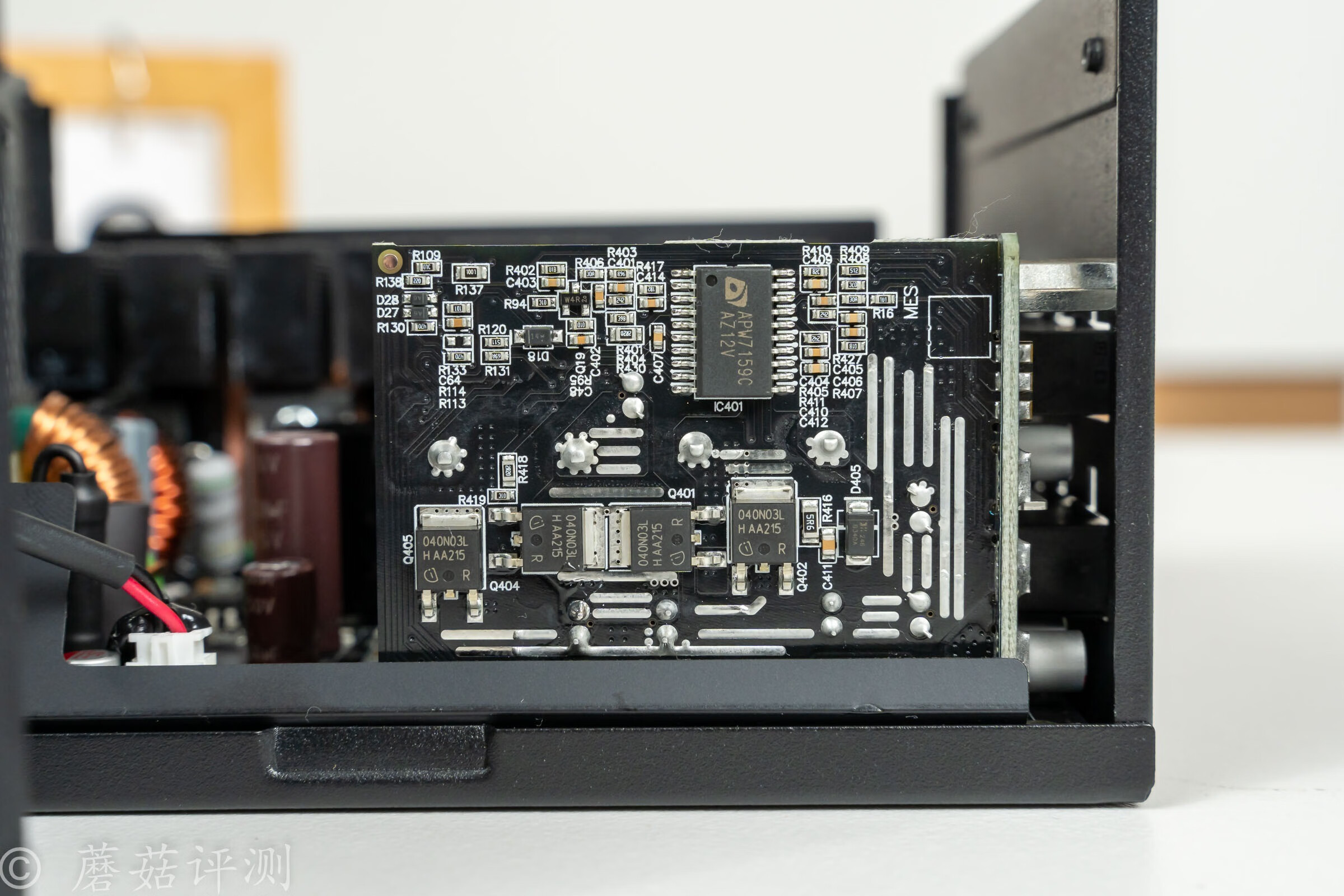

▼这个DC-DC的主控芯片来自茂达电子，型号APW7159C，同步降压控制器。底部是四颗开关管。

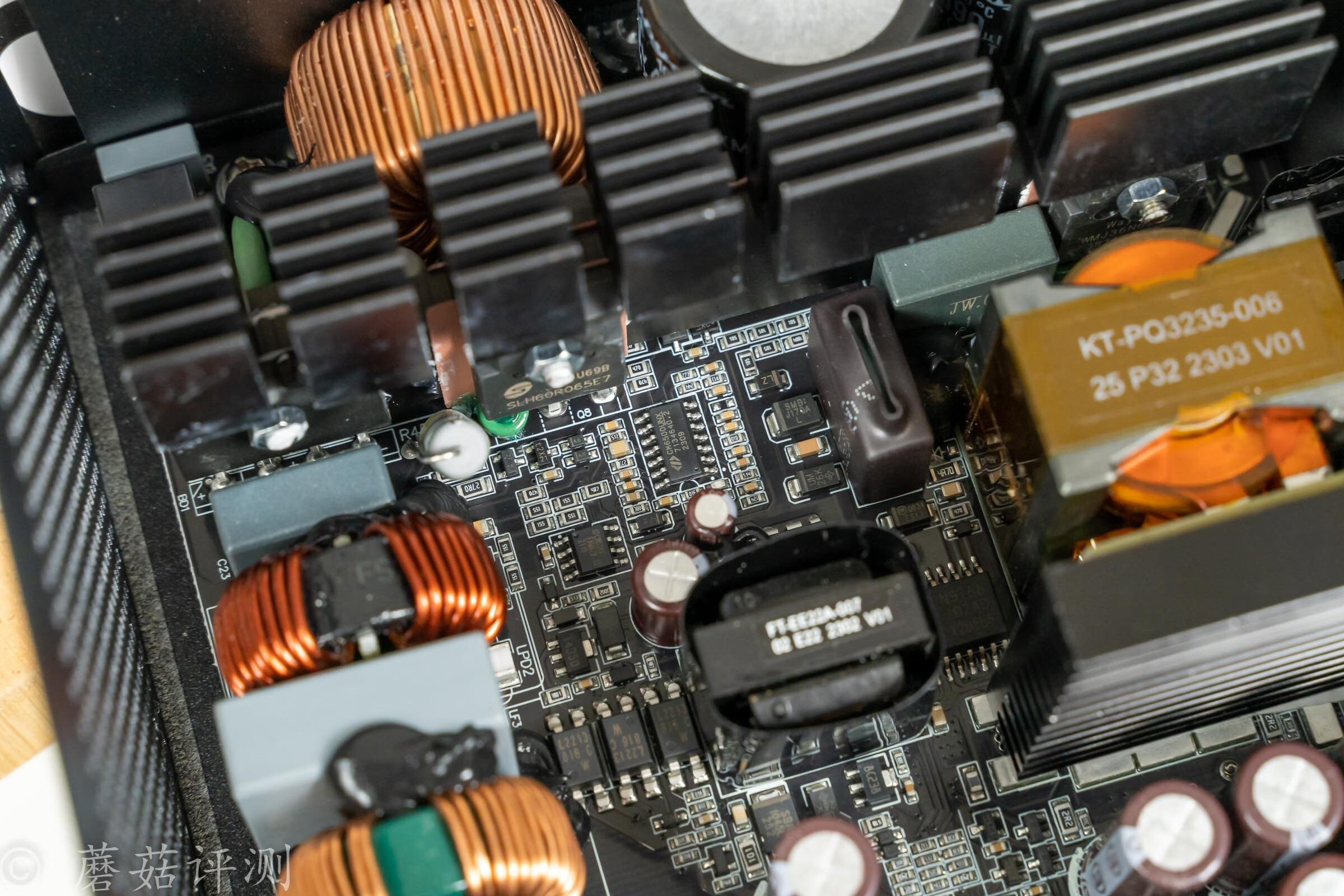

▼接着是一些芯片，PFC主控芯片是CM6500UNX。

▼底部是LLC控制器，丝印CM6901。

▼这里还有一颗纳芯微的隔离驱动器，也是用于LLC电路的。

▼另一侧还有多颗光耦，用于电压反馈和控制。

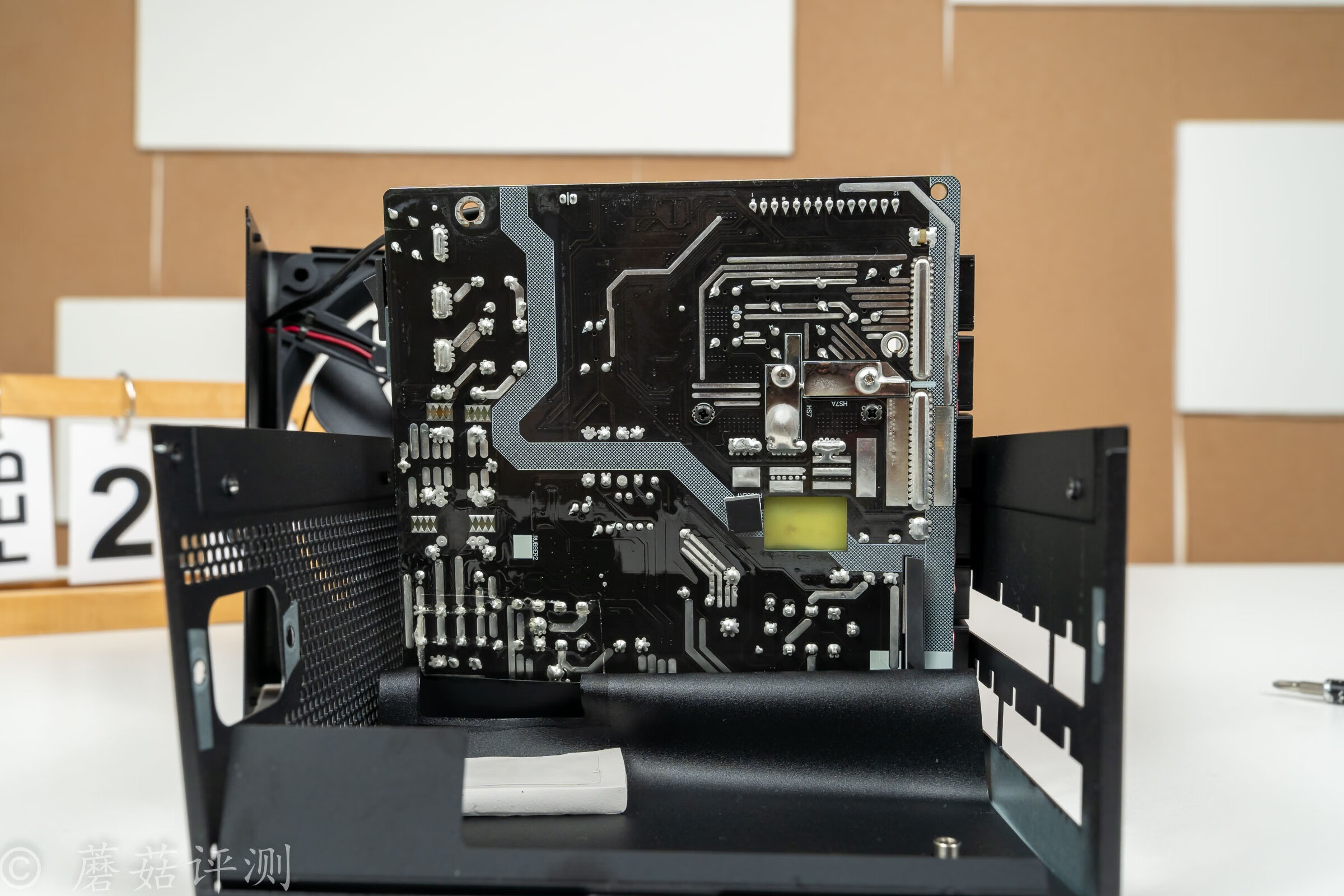

▼最后看看电源PCB的背面，非常漂亮、简洁，各个部分的焊点都非常的饱满，稍长的针脚都有剪短、打磨处理。高发热的部分，背面还贴有导热垫，将热量直接传导到电源的金属外壳上，辅助散热。

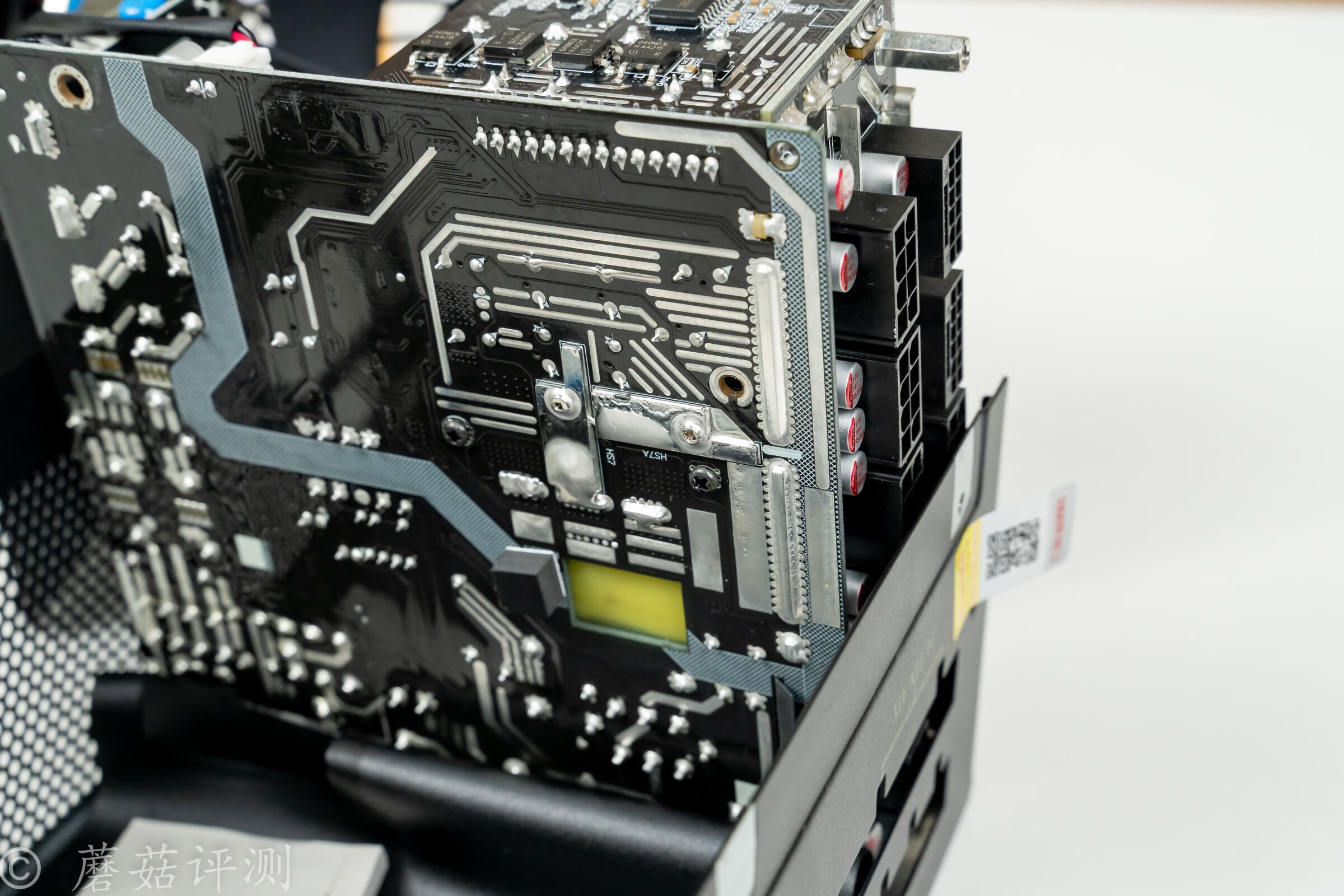

▼并且过流比较大的地方，不仅使用了附锡，还直接用上了金属片，进一步提高了整体的过流能力。

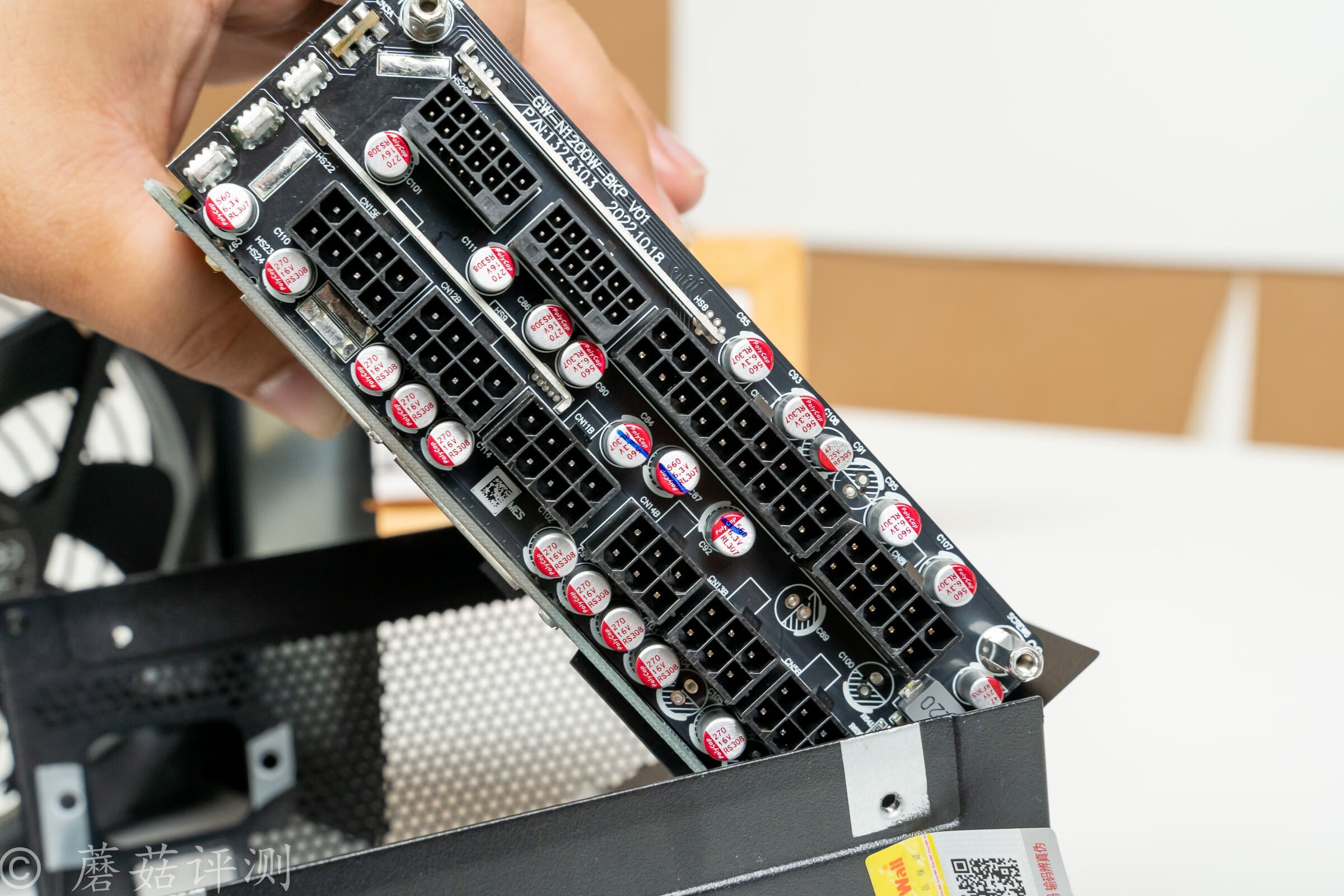

▼电源的输出模组部分，输出PCB直接连接主PCB，可以有效的降低输出电阻、提高输出效率、稳定输出电压。另外，在输出模组PCB上，有数量超级多的稳压、滤波固态电容，以及用于增强过流能力的金属片。

五、长城猎金G11金牌全模组ATX3.0电源 装机

▼蘑菇这里准备了一套13700K+RTX4090的配置，这里准备测试下。

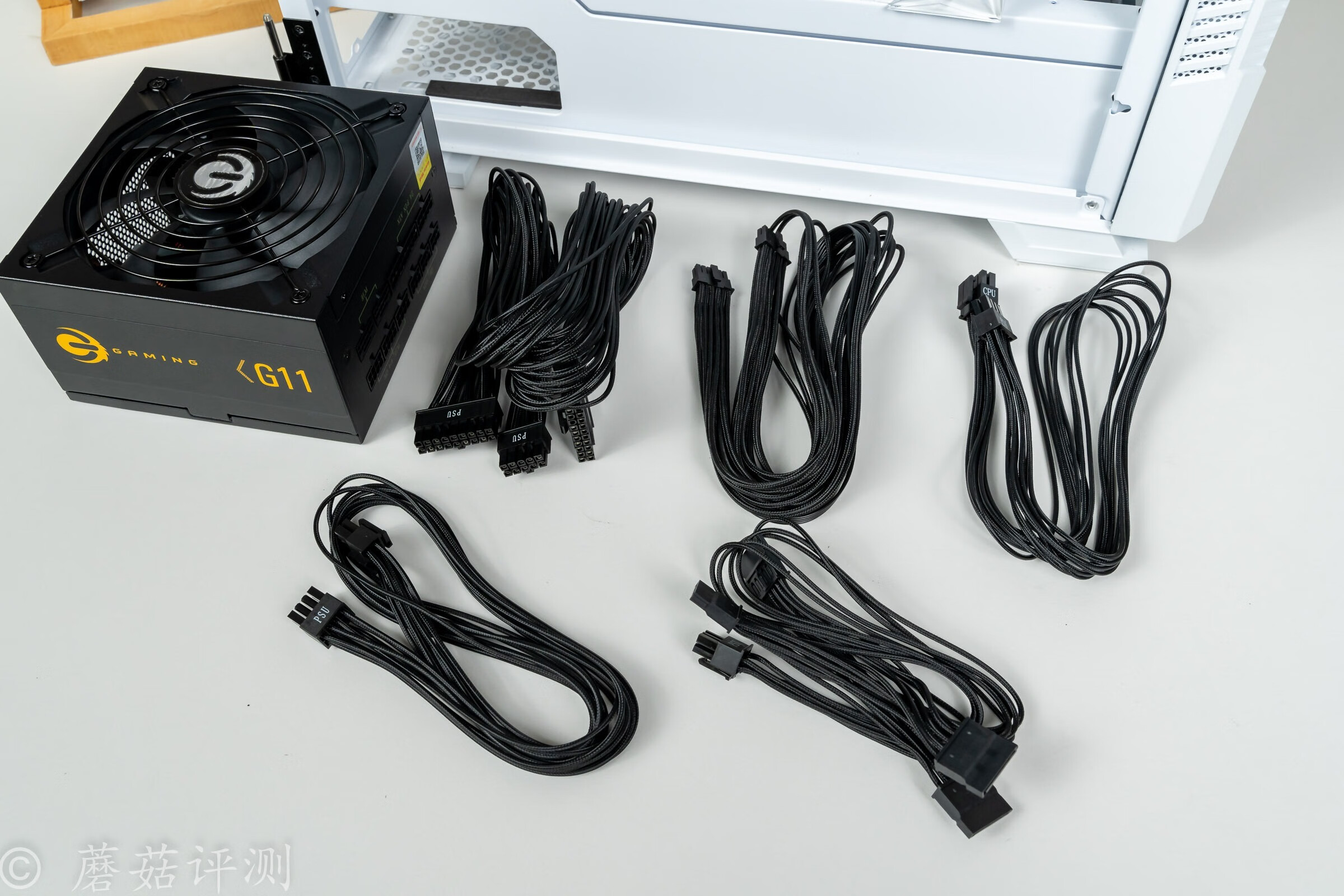

▼电源标配的模组线是编织线，非常柔软，手感很棒。

▼并且线材的整体做工也非常不错，插头部分都处理的非常精致。

▼电源固定好之后，顺手把各个部分的供电线都插好。

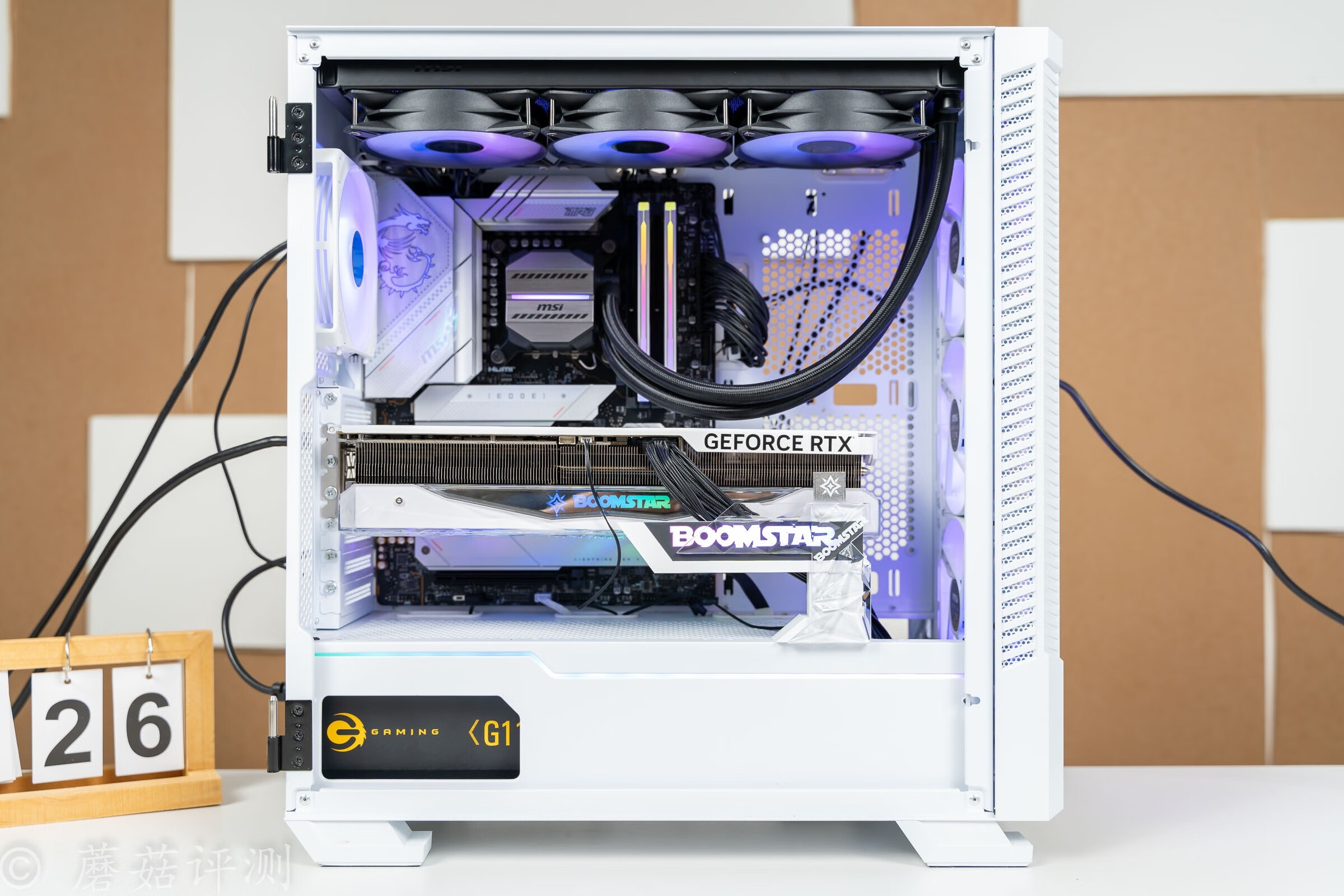

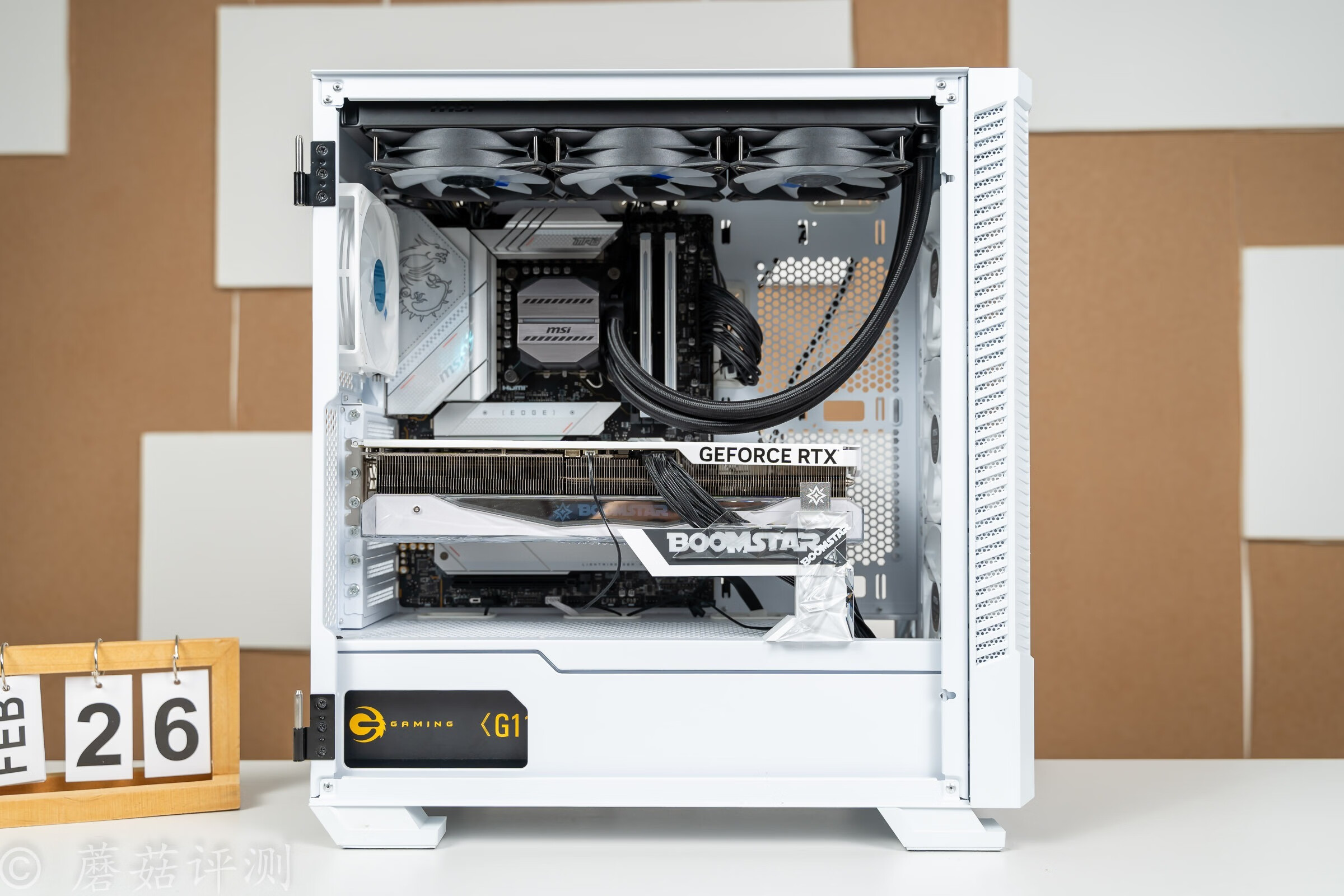

▼开机，一次点亮，整机效果非常漂亮。

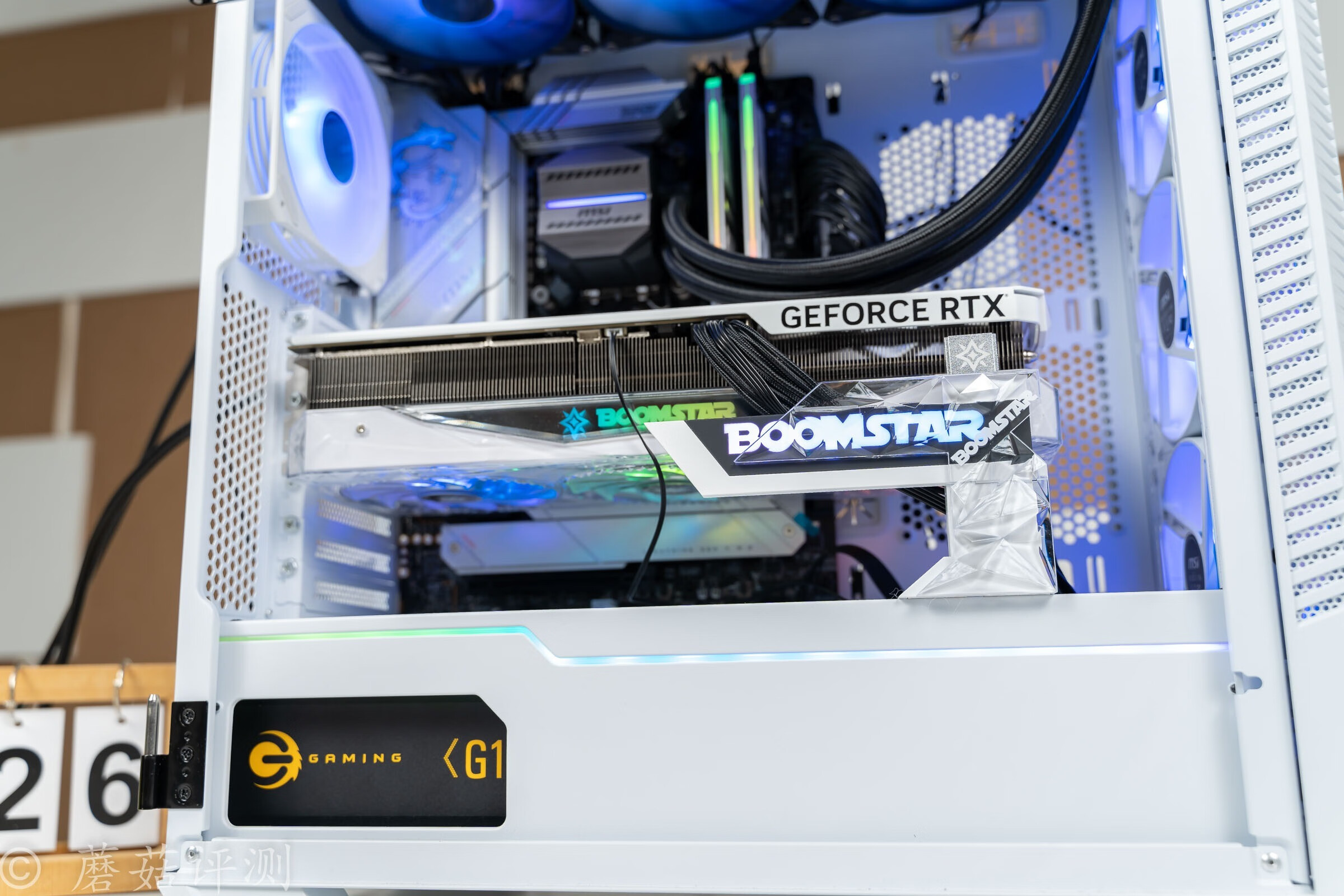

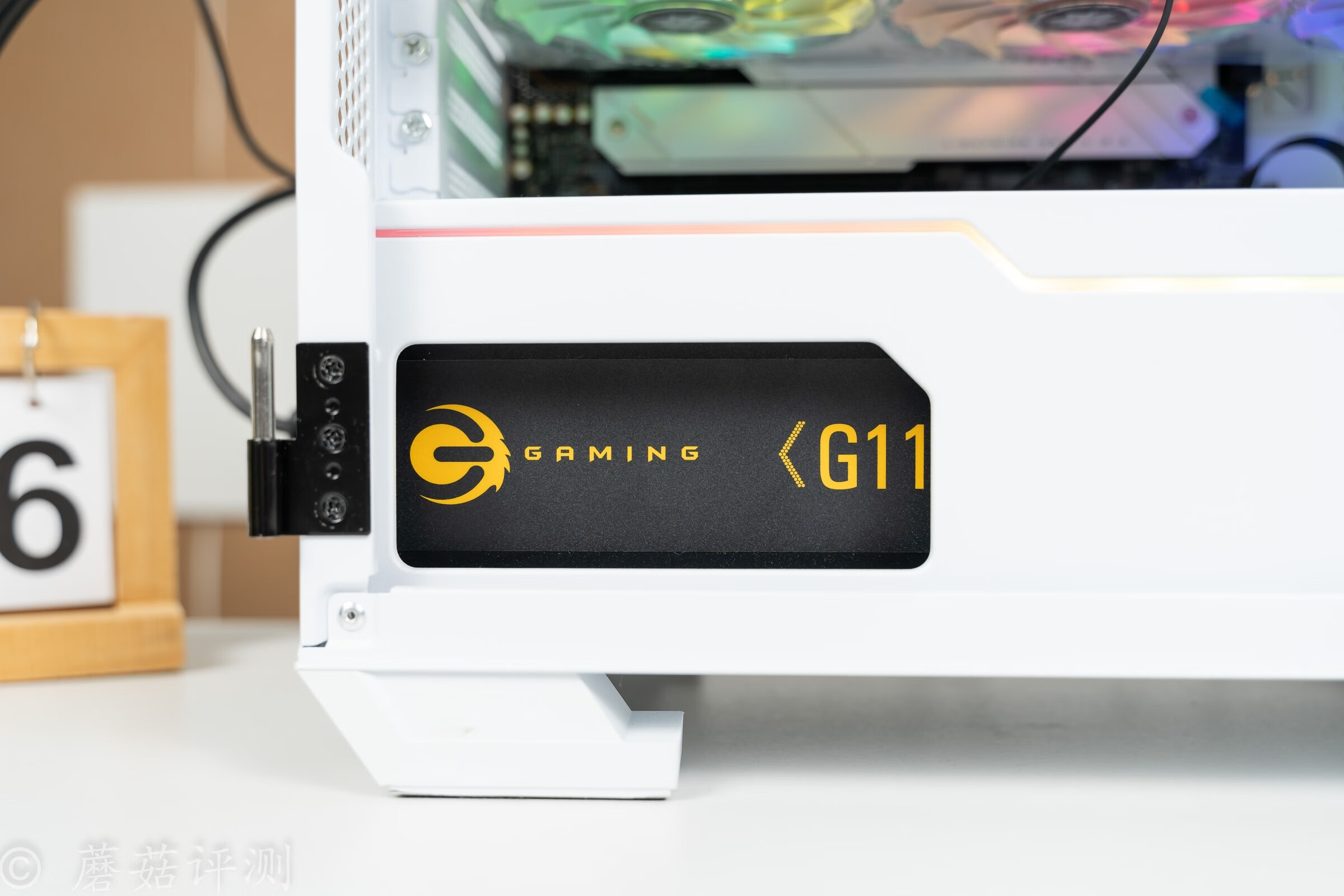

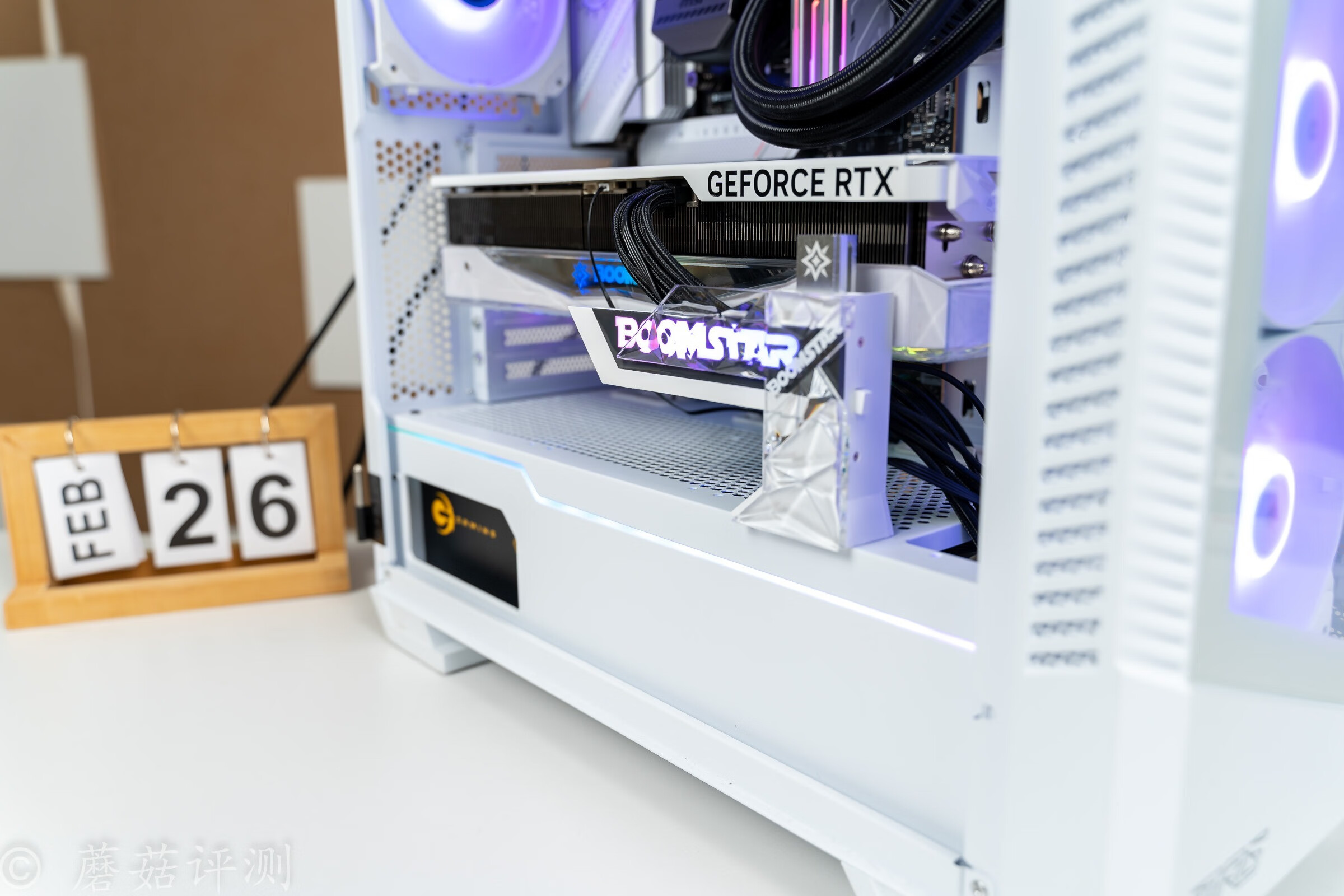

▼电源侧面的颜值，还不错，有猎金G11的LOGO，如果能在增加一些ATX3.0、PCIe5.0的LOGO就更好了。

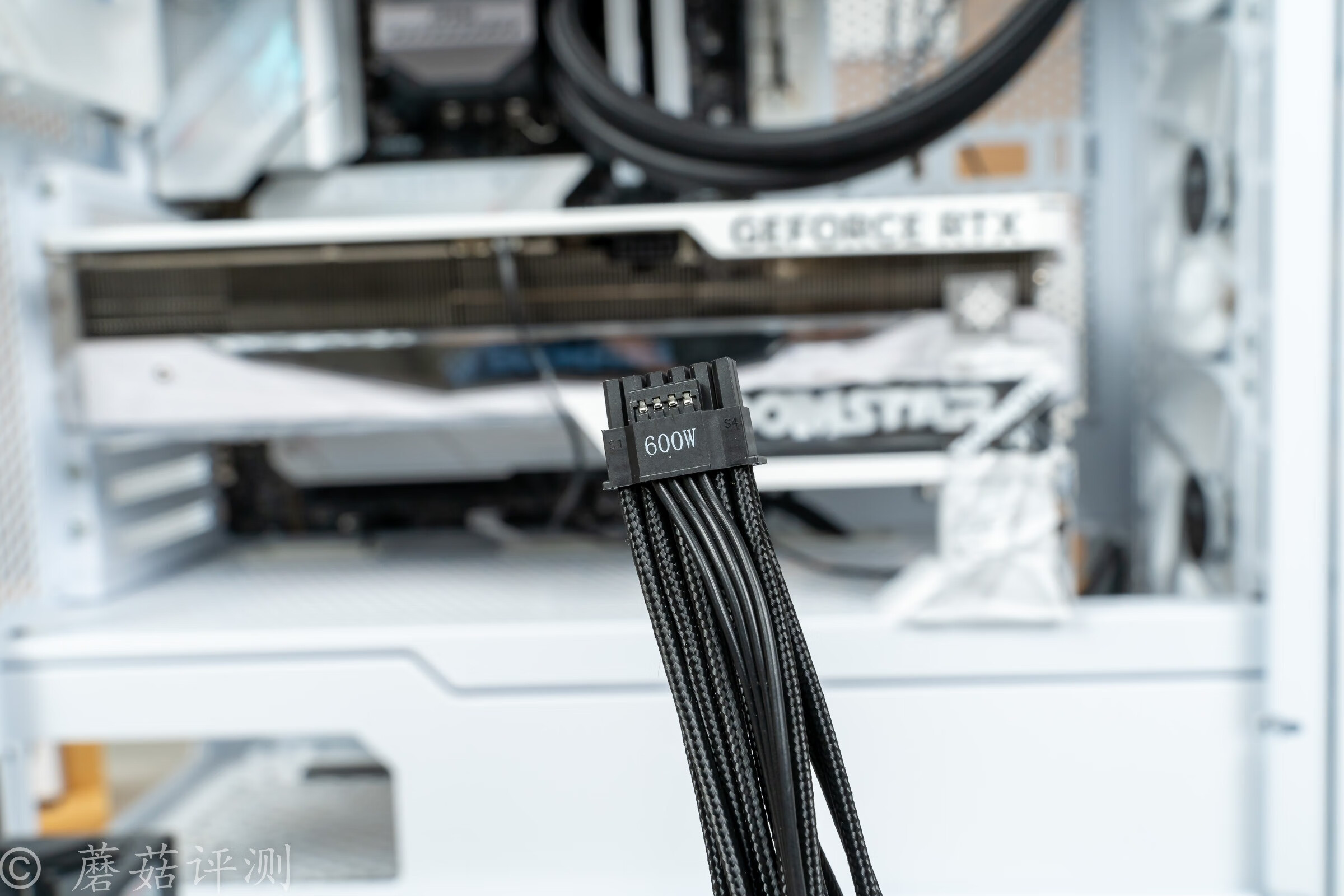

▼电源的线材特别的柔软，PCIe5.0的供电线，几乎不需要什么走线空间，就能轻松理过来。

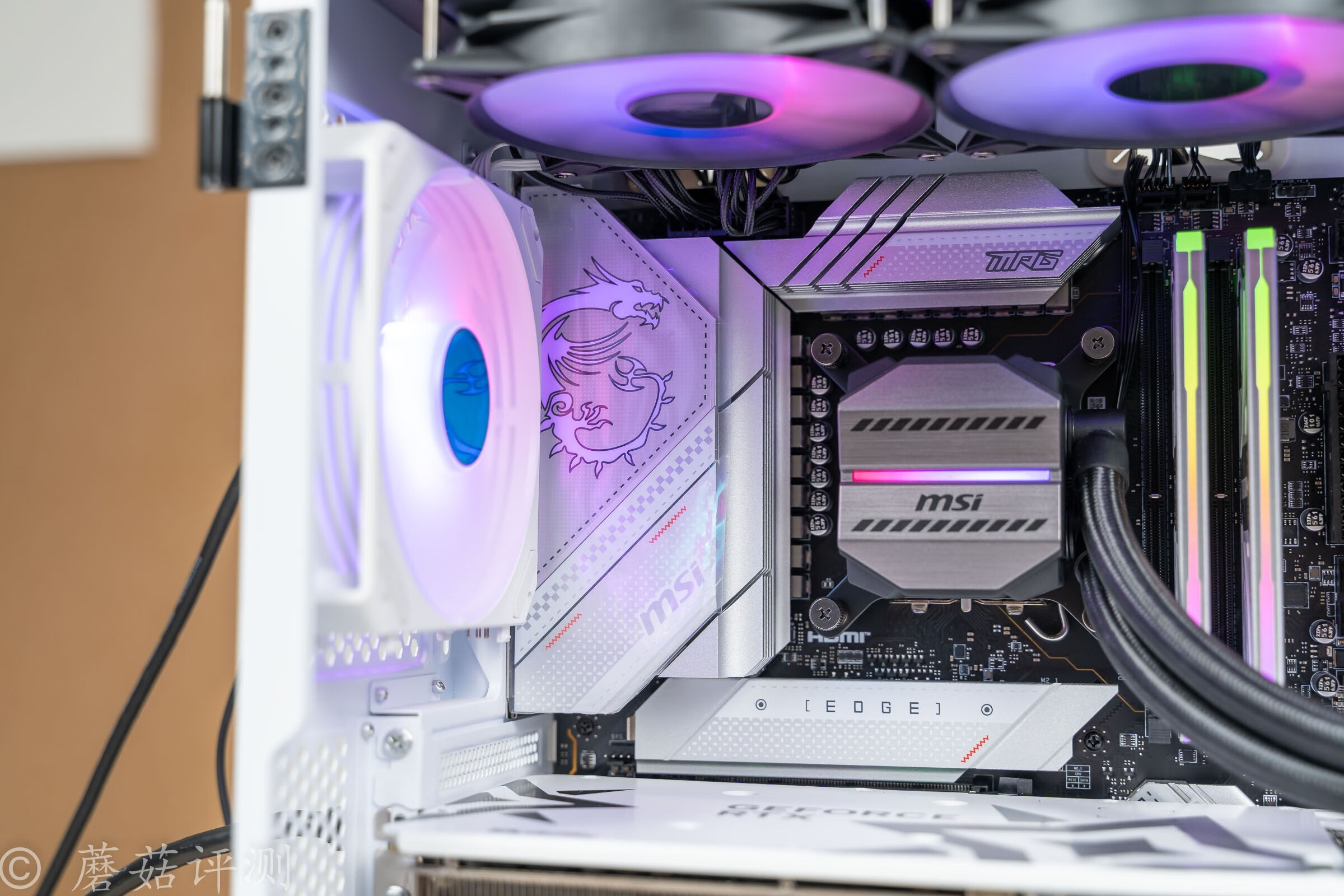

▼处理器是13700K，搭配的主板是微星的Z790刀锋D5，这块主板的供电规格非常给力，采用16+1+1相配置，其中16相Vcore供电为清一色的90A的DrMos，用料很棒。

▼拓展能力方面，这块主板表现的也非常好，标配五个M2插槽，且均配有金属散热片覆盖。另外，还有7个SATA3.0接口，可以连接数量非常多的存储设备。

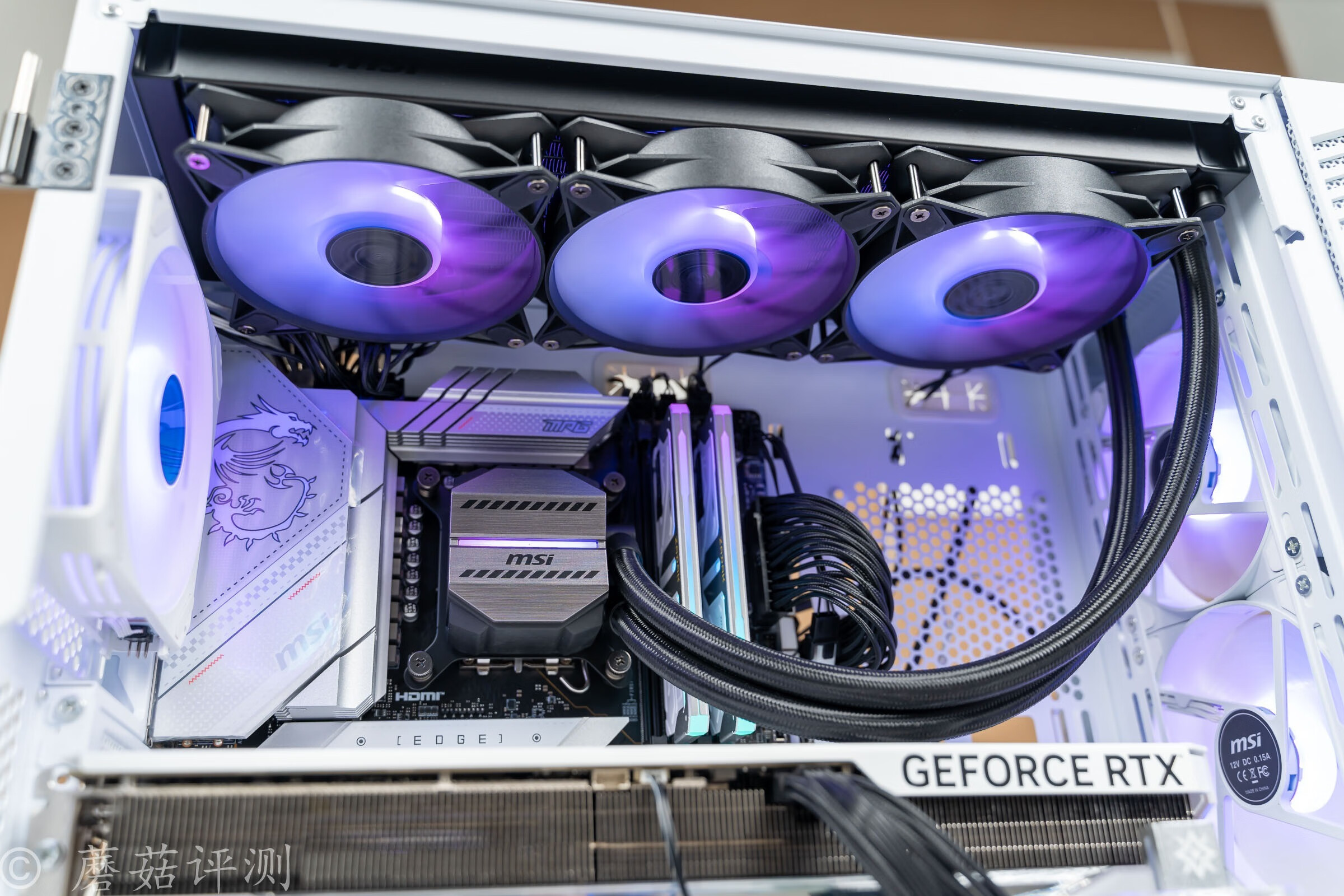

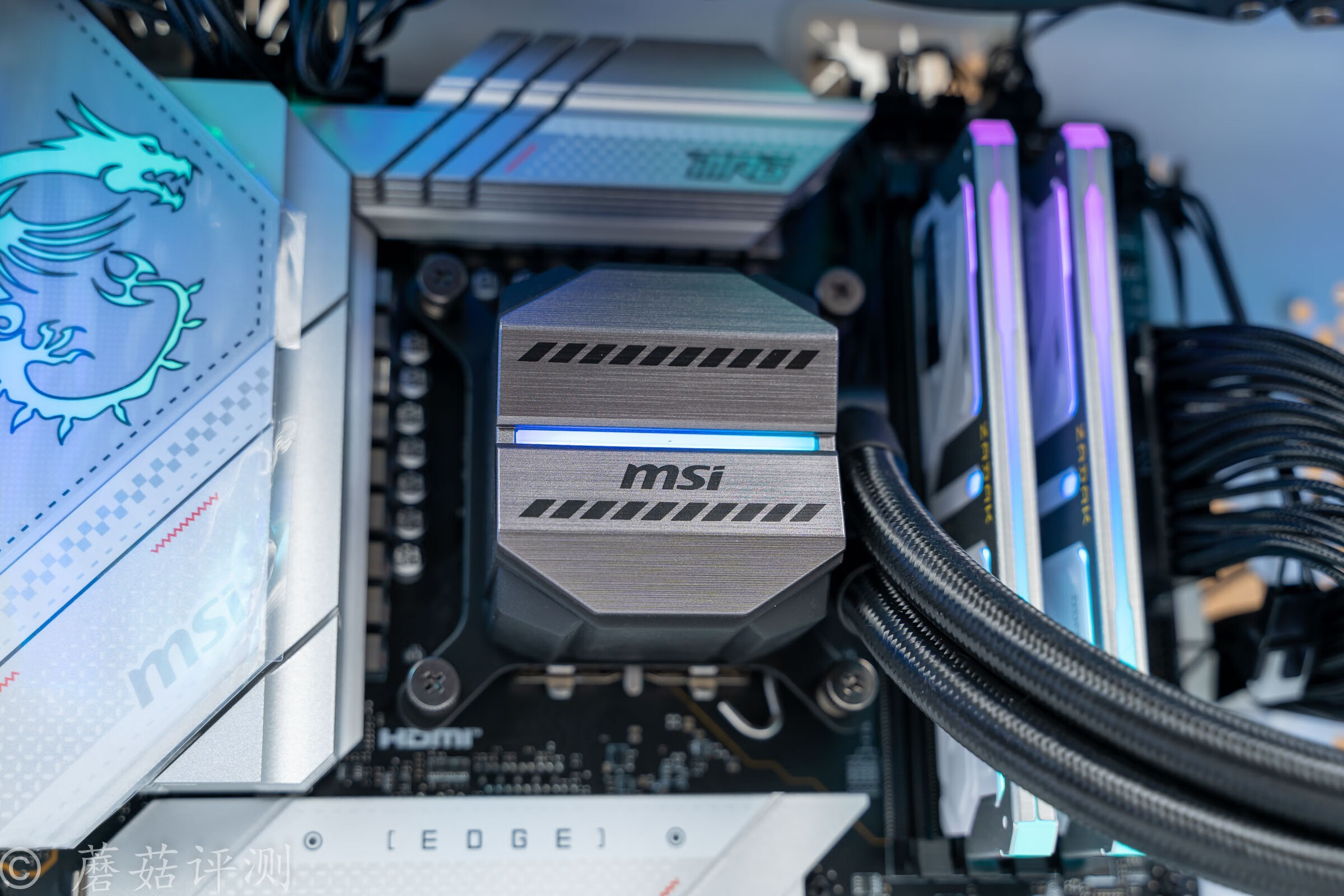

▼用来压制13700K处理器的是微星的迫击炮M360水冷，这款散热器的散热效能非常强力，可以稳稳的压住功耗260W的默频13700K，非常给力。

▼颜值方面，这款水冷同样非常漂亮。水冷头顶部有一条RGB灯带，支持ARGB灯效。水冷排的冷排风扇也支持ARGB灯效，扇叶是乳白色的，有柔光效果，颜色过渡很均匀。

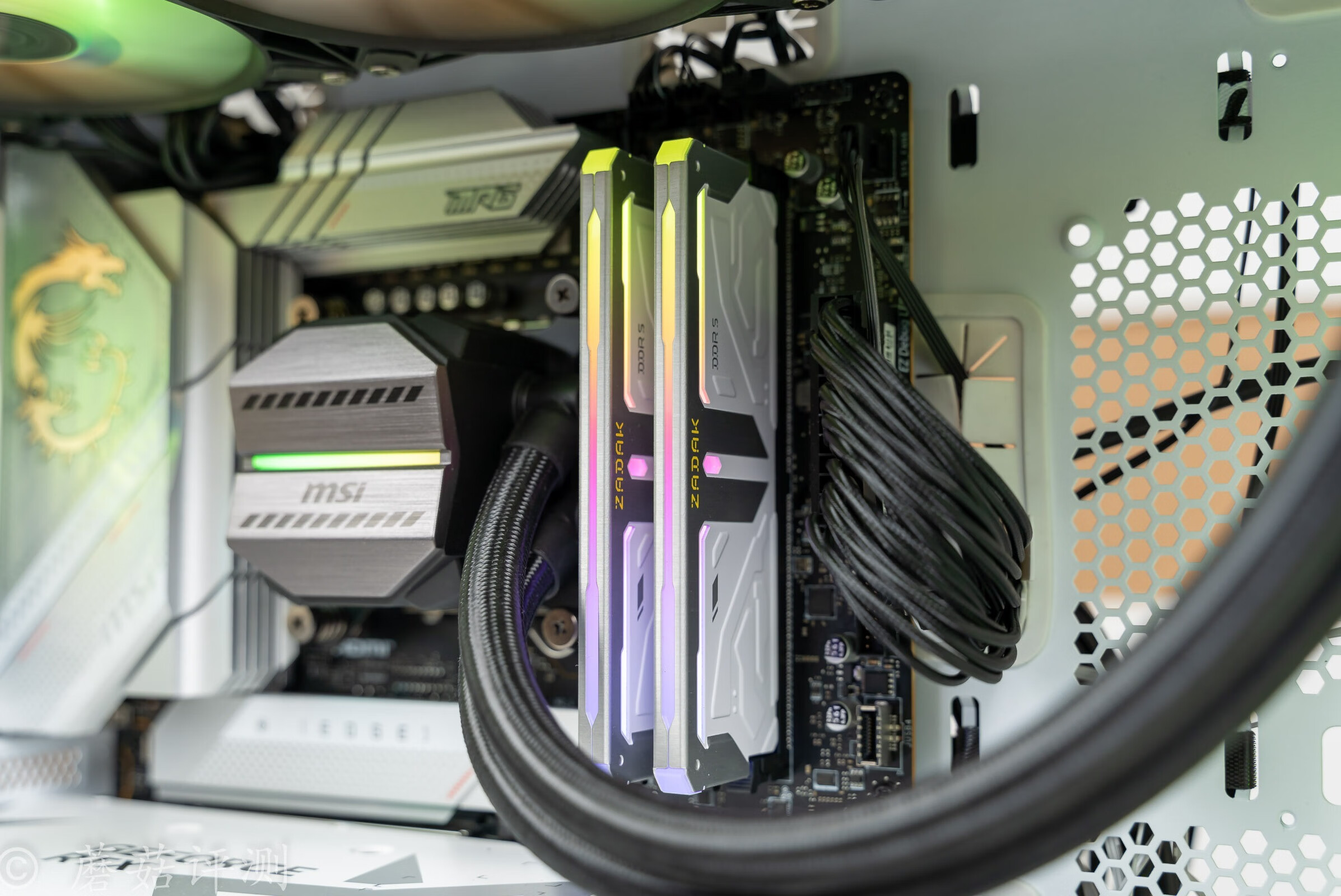

▼内存是宇瞻ZADAK的SPARK，16GB*2 6000MHz DDR5，这套内存的颜值非常漂亮，内存条的马甲和RGB灯带都很有设计感。

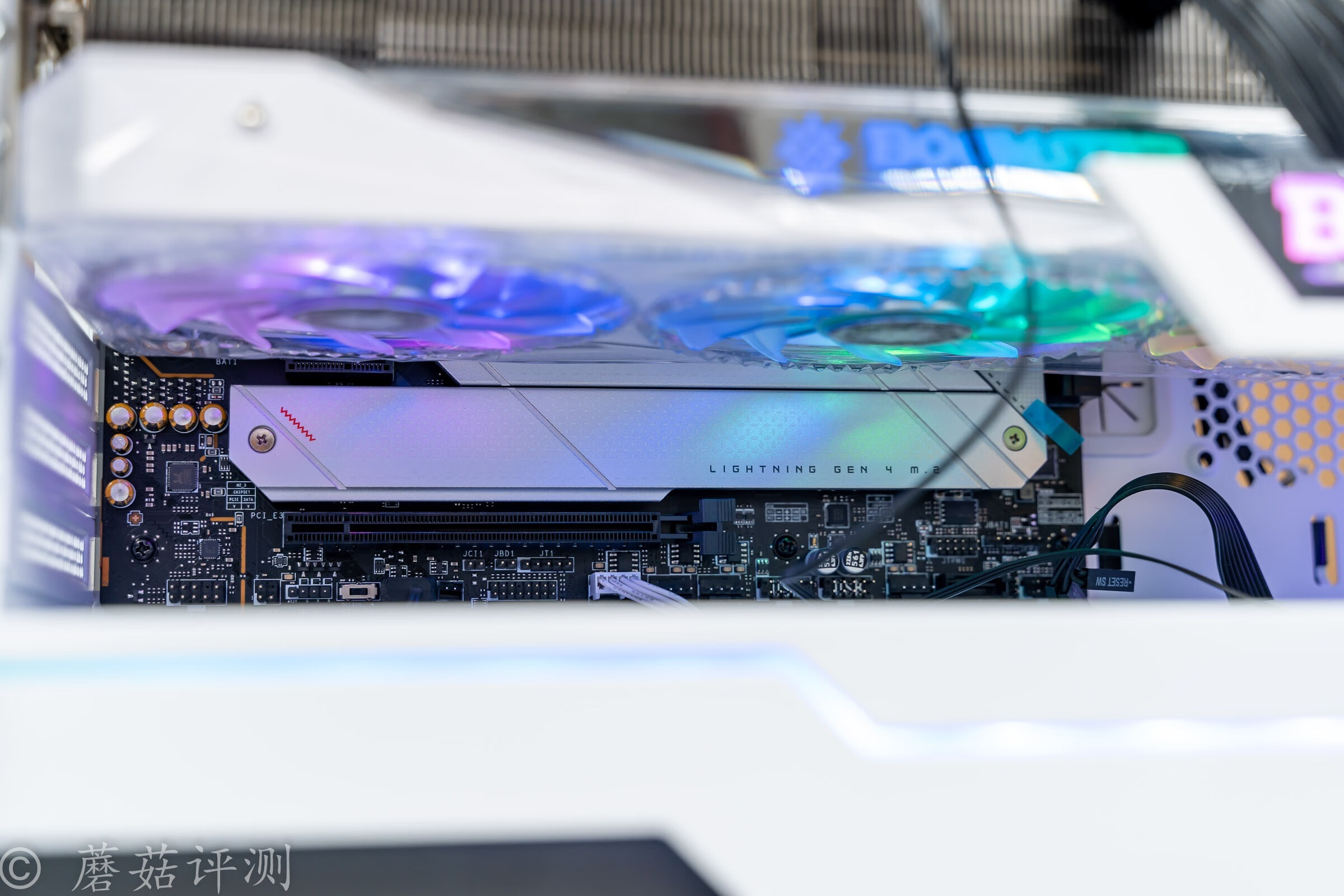

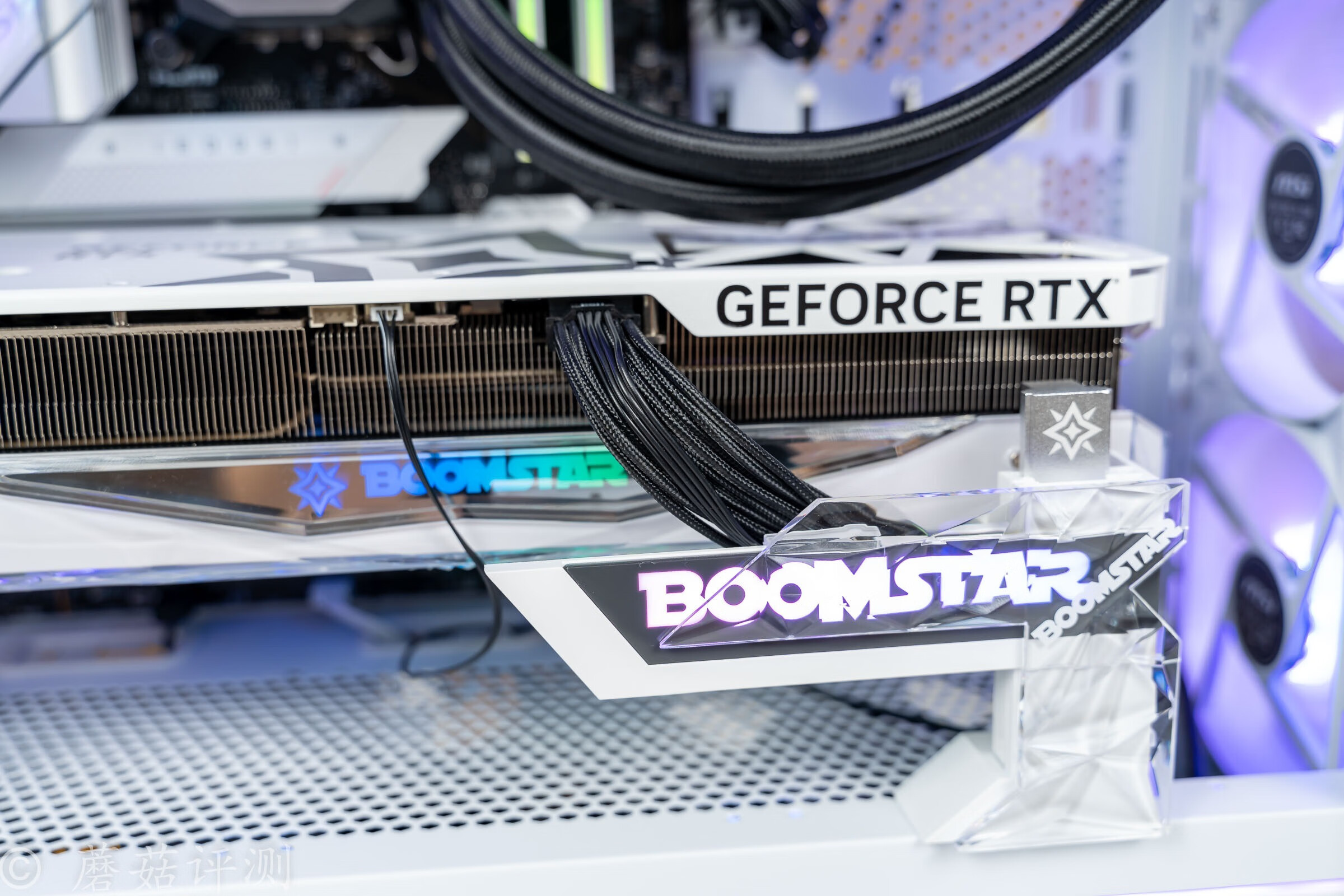

▼显卡是影驰的RTX4090星耀OC，这张卡的风扇罩和显卡支架均支持ARGB灯效，支持主板同步。

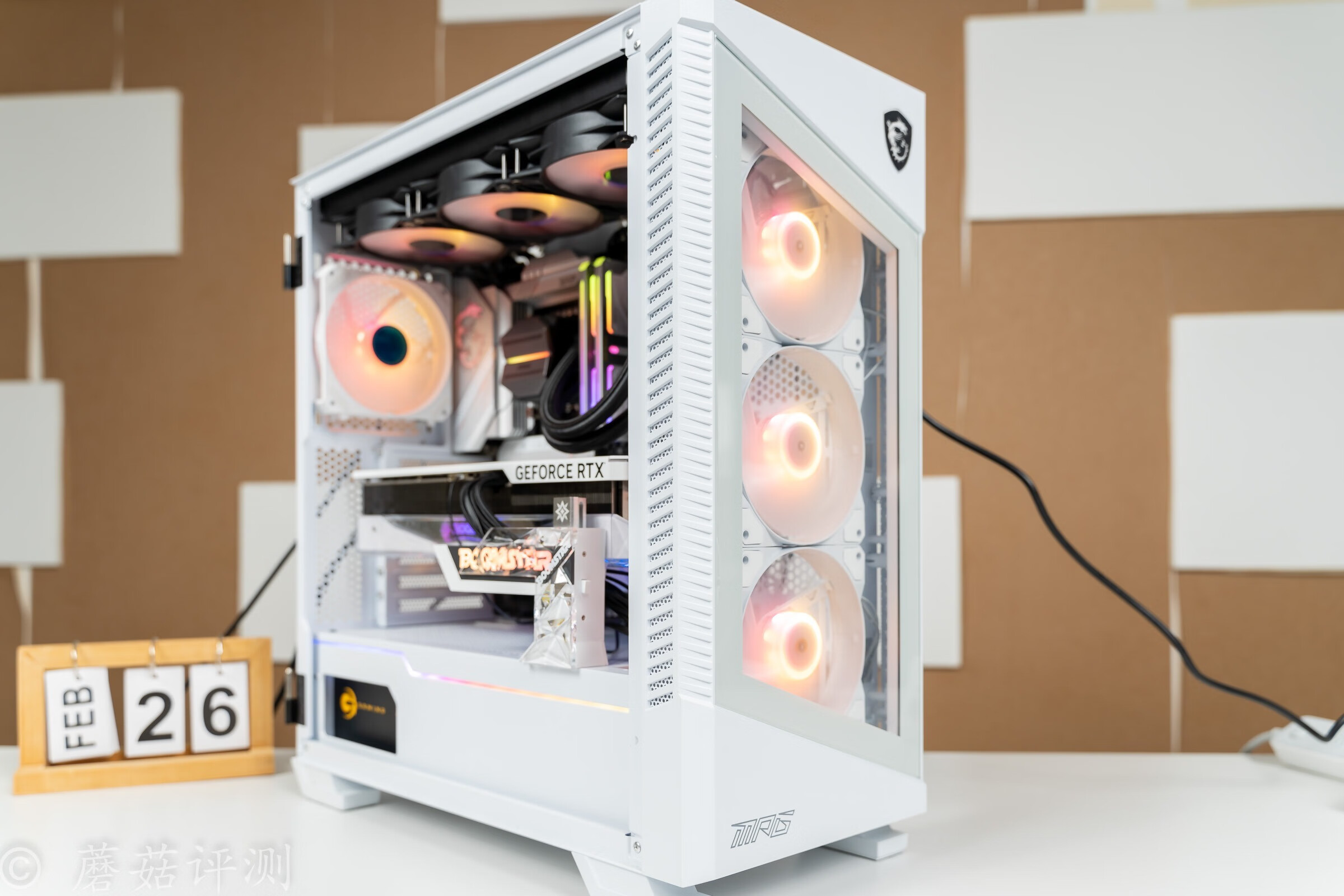

▼机箱是微星的刀锋100R白色定制版，这款机箱的颜值非常漂亮，正面和侧面有大面积的侧透玻璃，另外，机箱前部标配三把支持ARGB灯效的机箱风扇，可以在机箱前部提供充足的进风。

▼电源仓侧面的顶部还有一条RGB灯带，顶部支持固定机箱风扇，专门用来照顾显卡部分的散热。

六、长城猎金G11金牌全模组ATX3.0电源 测试

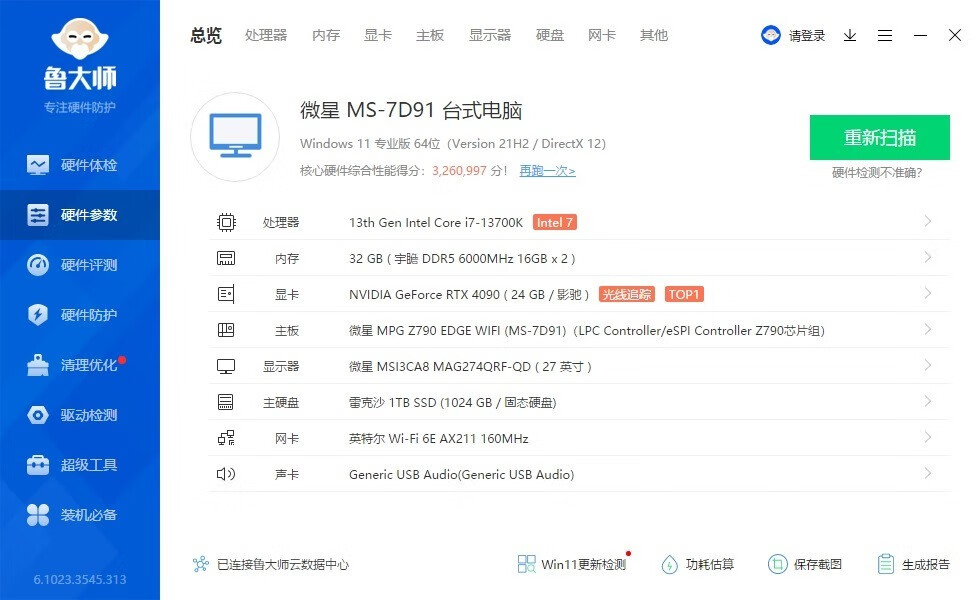

▼整机配置一览，处理器是13700K，主板是微星的Z790刀锋D5，显卡是影驰的RTX4090星耀OC。

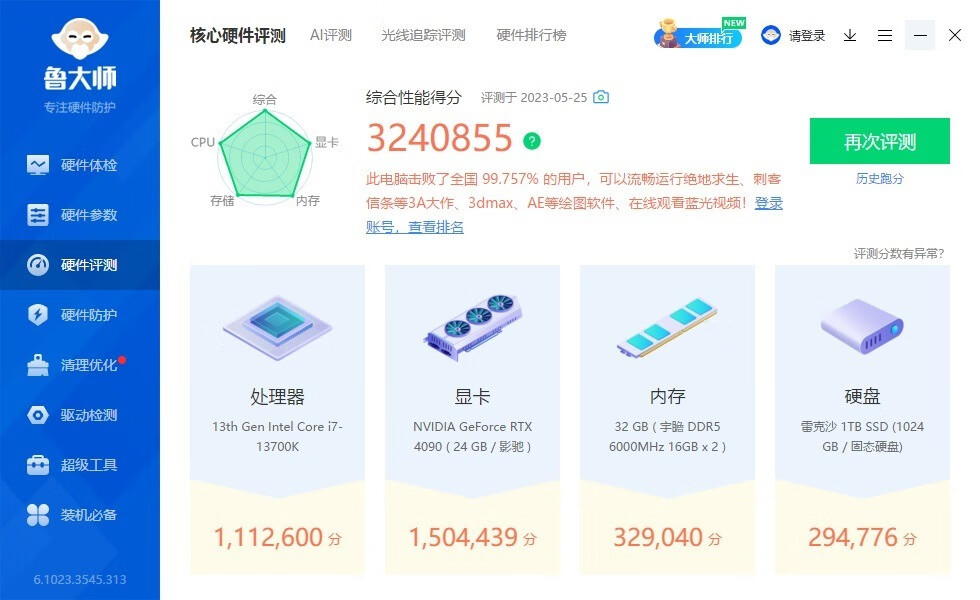

▼简单跑个整机测试，整机得分324W，其中处理器单独得分111.2W，显卡单独得分150W左右，都非常高。

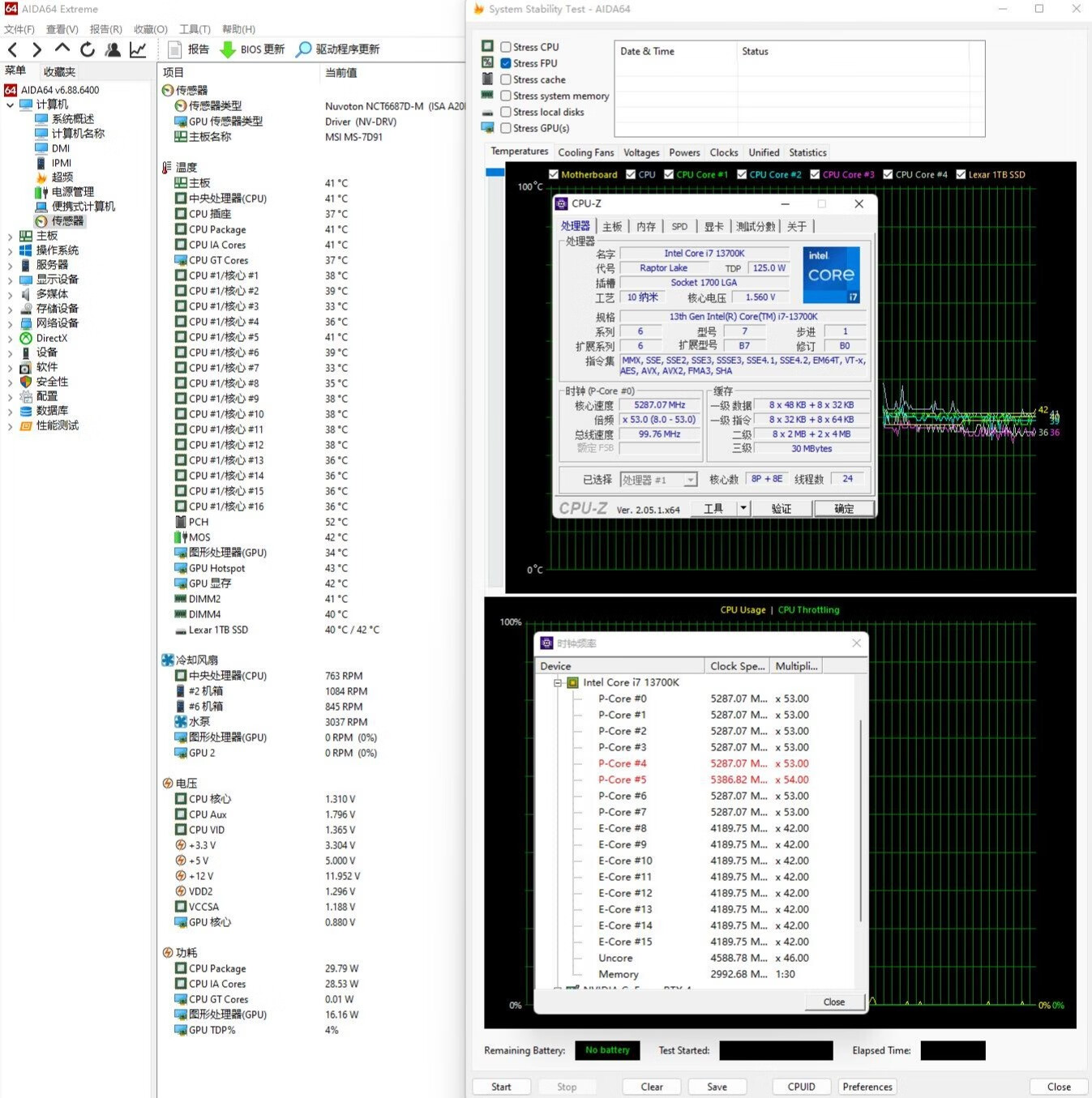

▼日常待机情况，室温29℃左右，处理器待机温度在41℃。

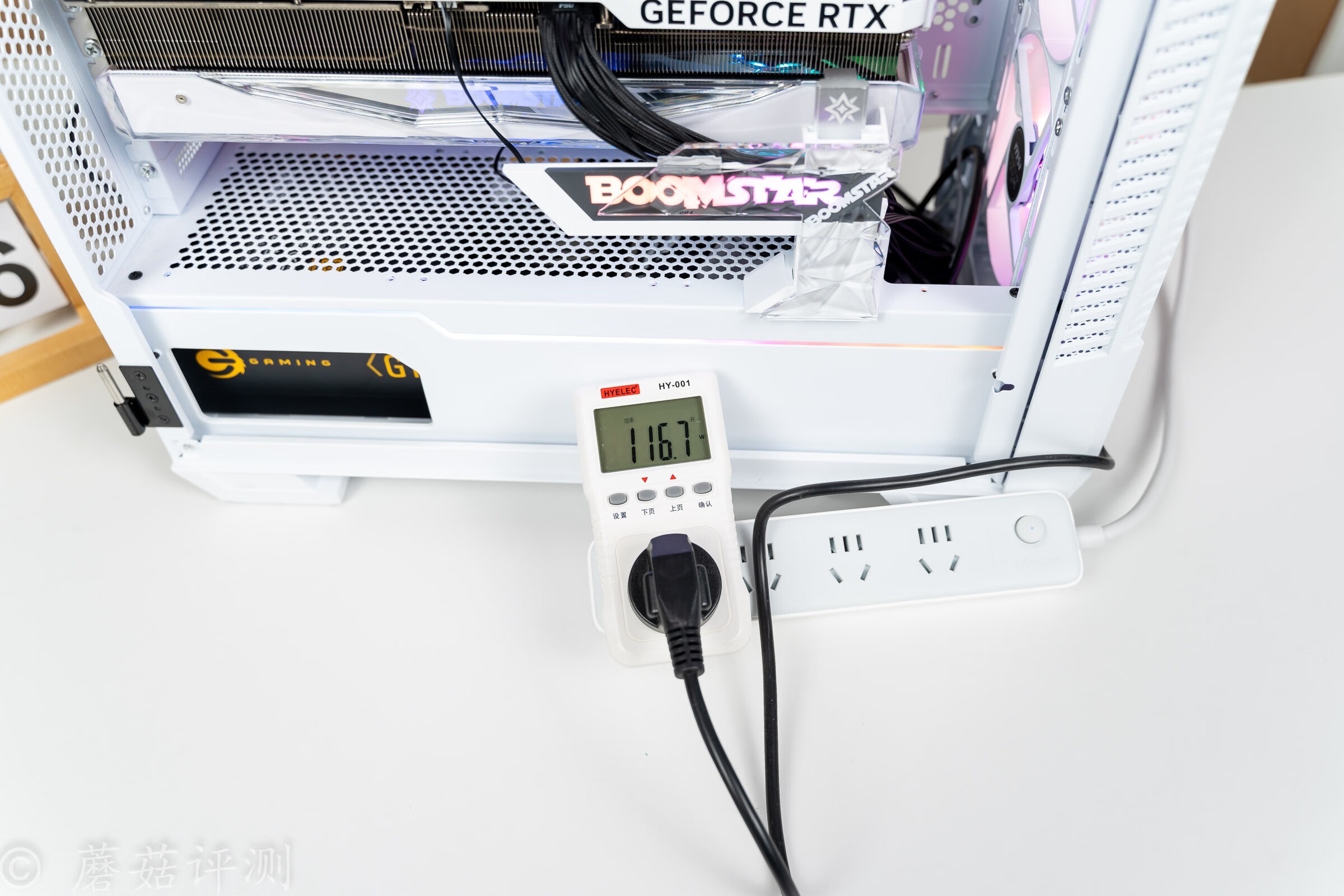

▼待机时的整机输入功耗在116W左右，还行。

▼简单跑个CPU-Z的测试，处理器功耗在210W左右，温度在86℃左右。

▼整机输入功耗在341W左右，功耗提升非常明显。

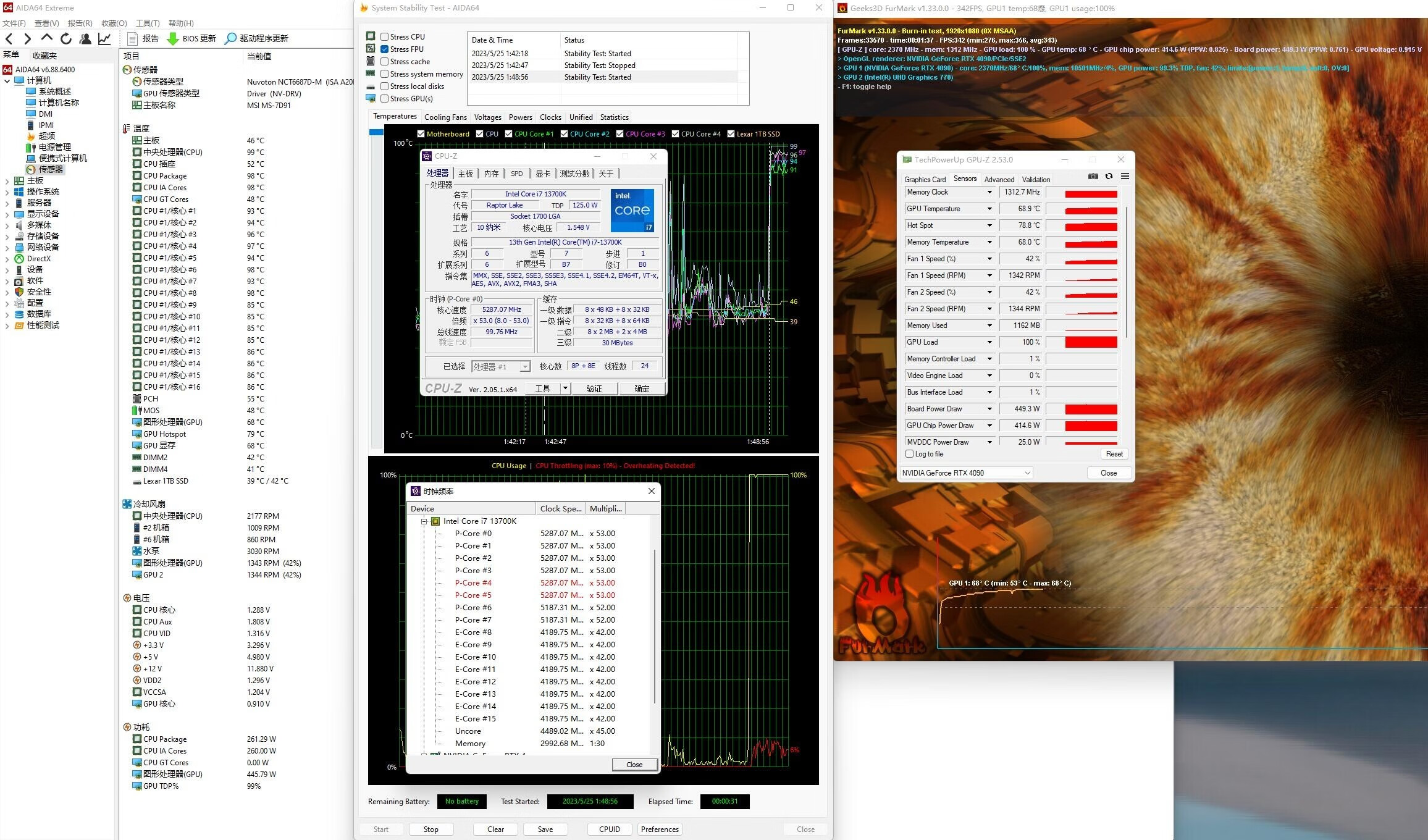

▼单烤FPU测试，处理器功耗直奔270W去了，温度在96℃，室温太高了，感觉得有30℃。

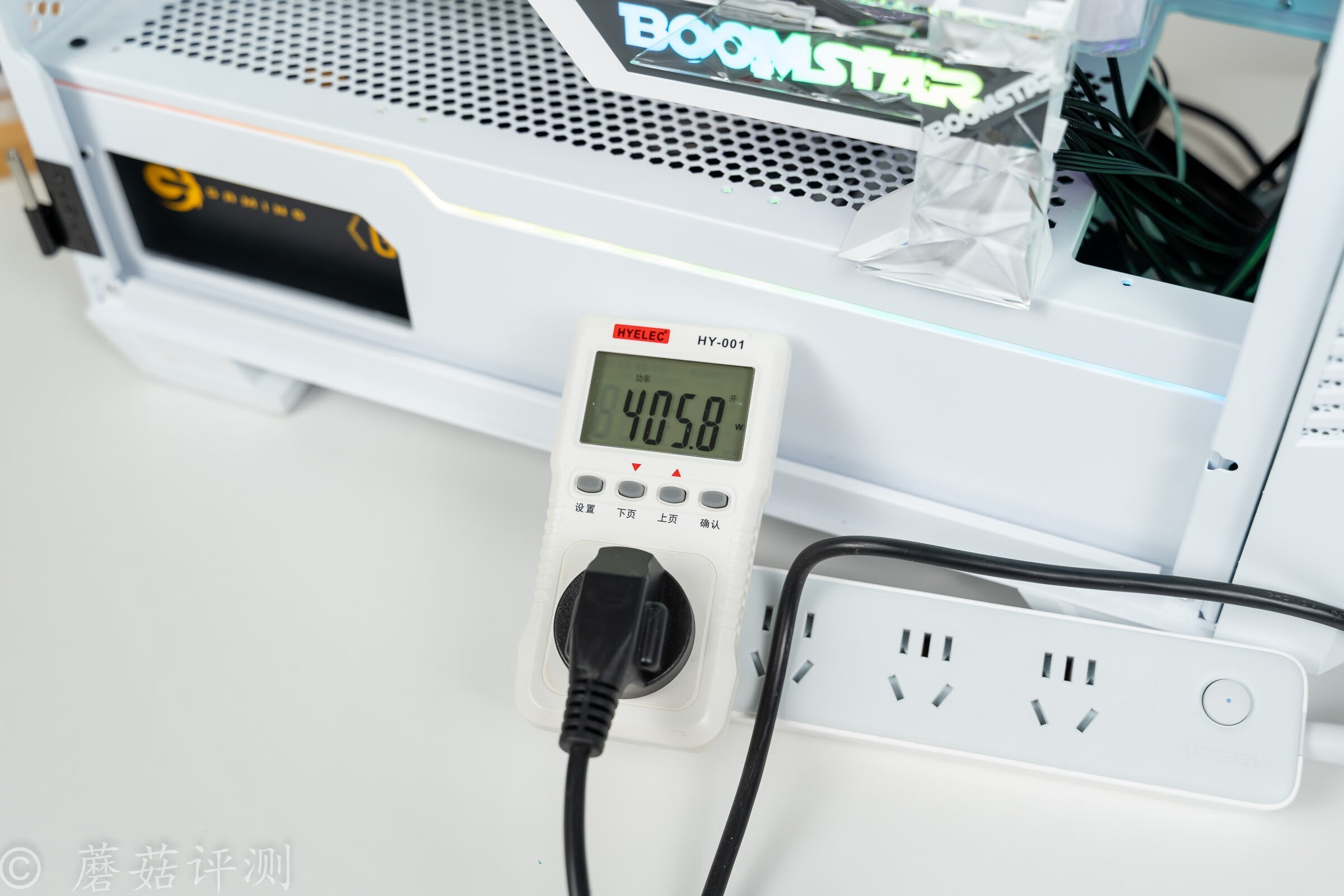

▼整机输入功耗在405W左右，相比较于待机功耗，提升了290W左右。

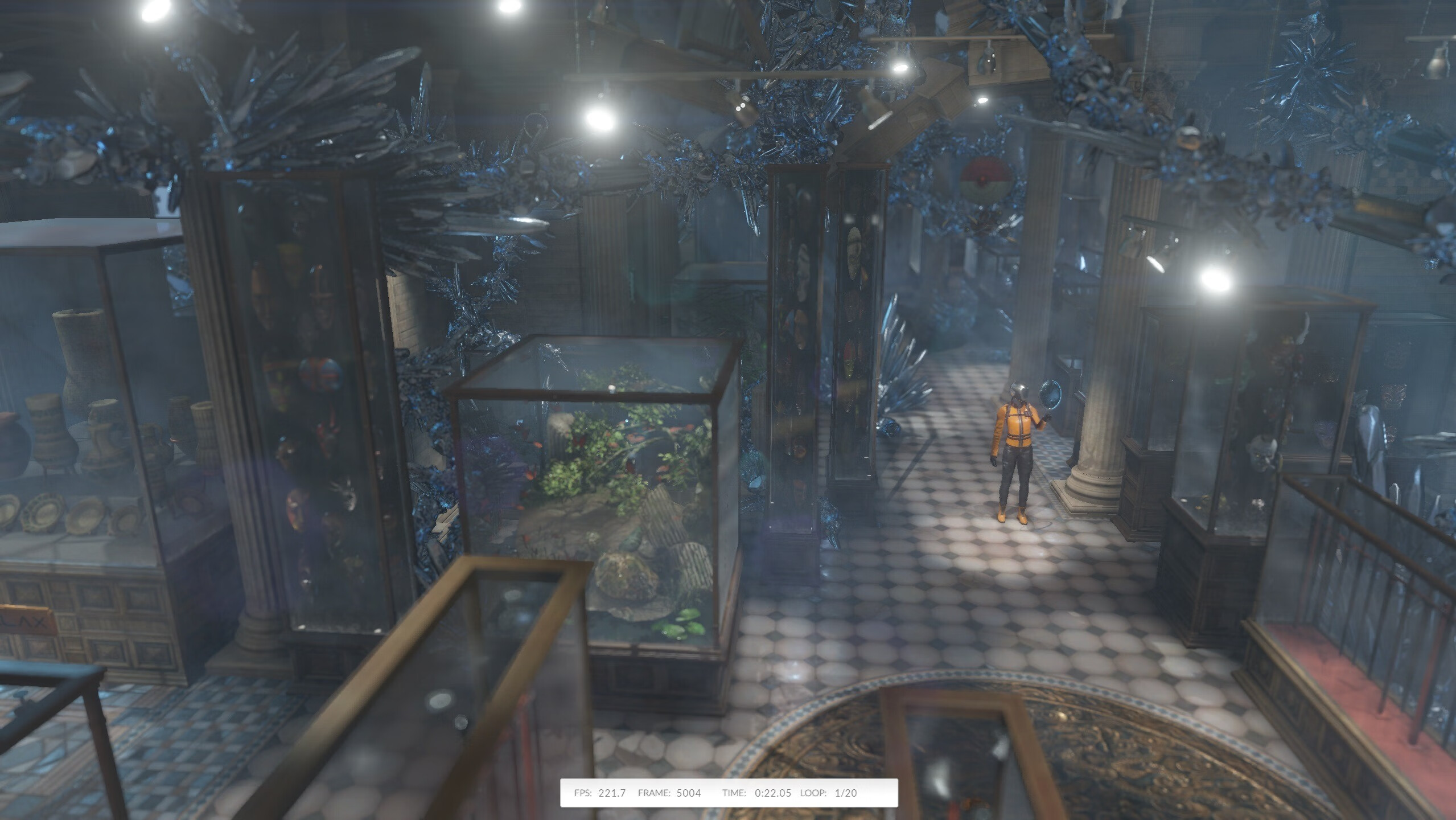

▼跑个3Dmark的压力测试，TS模式，看下显卡的满载功耗情况。

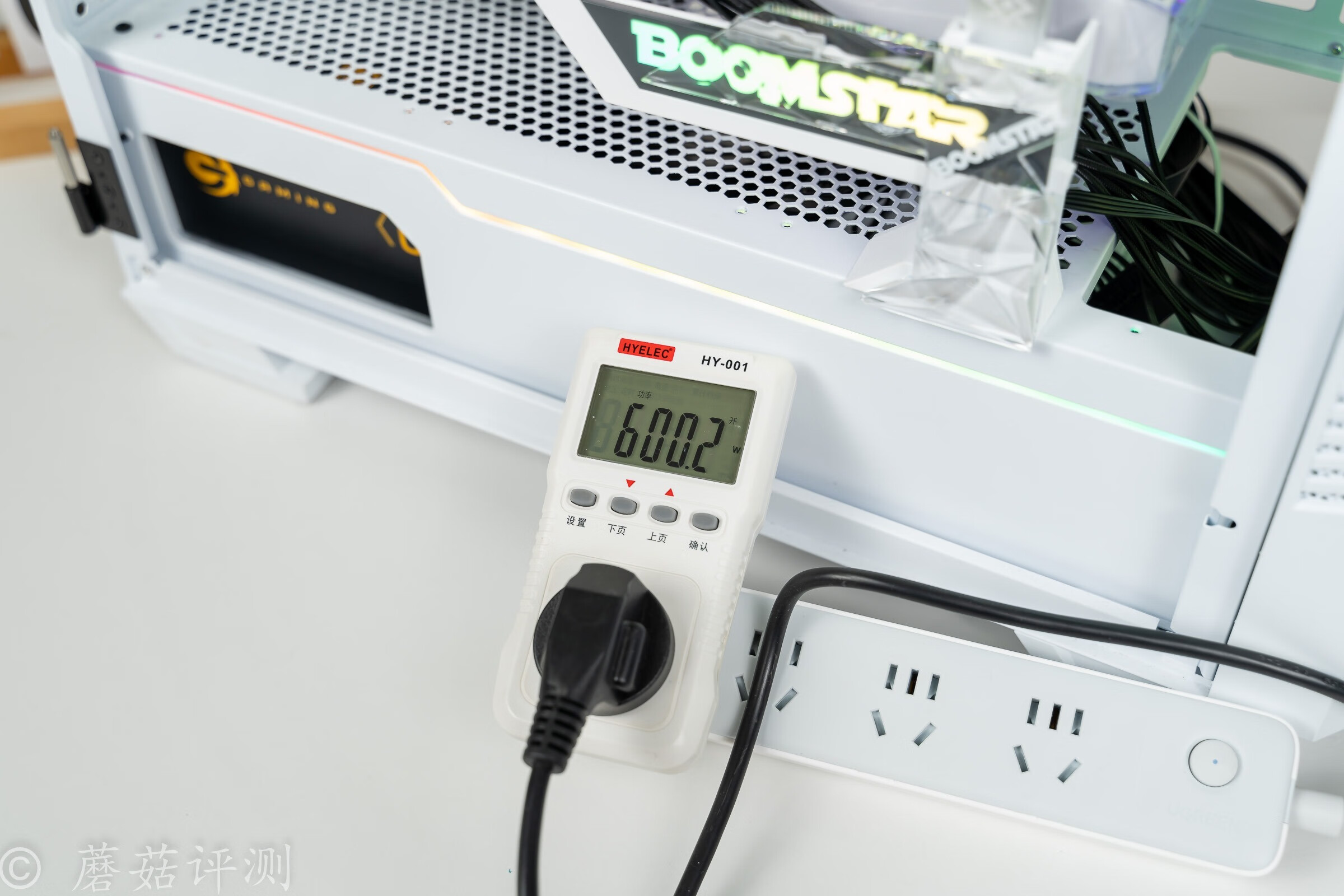

▼整机输入功耗直接飙升到600W，RTX4090的功耗还是非常给力的。

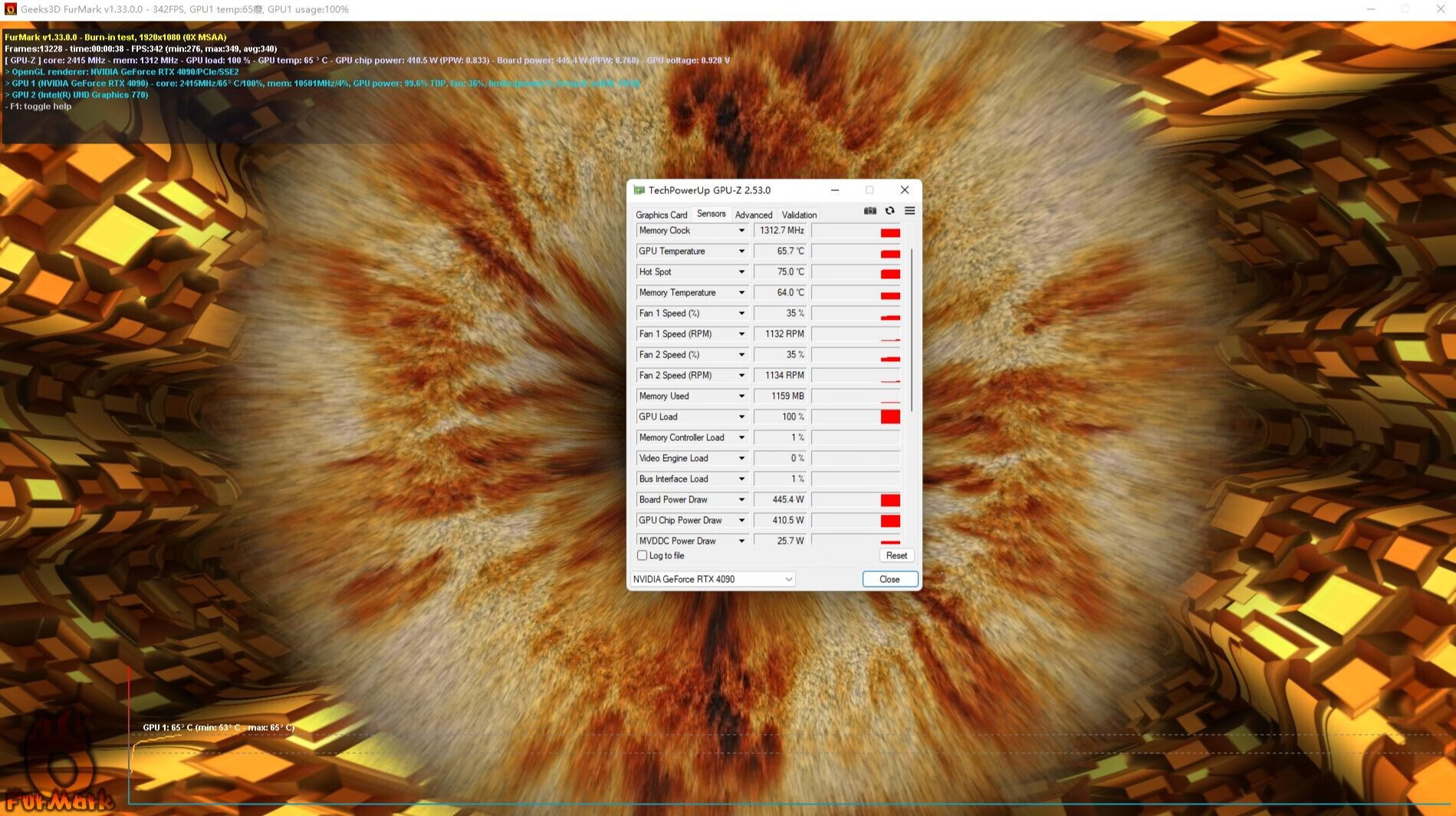

▼跑个Furmark的测试，显卡温度在65℃左右，功耗在450W左右。

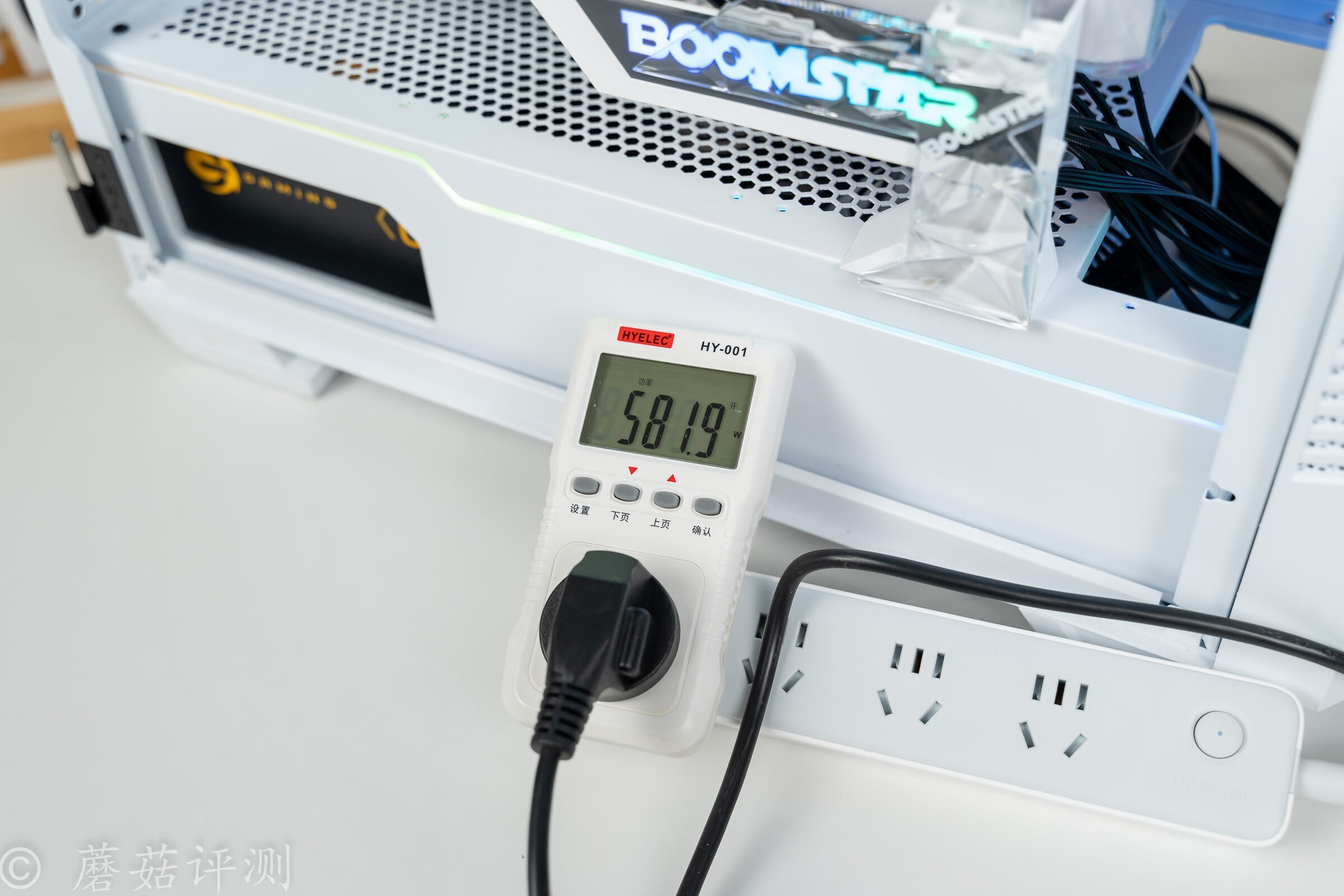

▼整机的输入功耗在580W左右波动，功耗略低于3Dmark的压力测试。

▼在单烤FPU测试的同时，跑一下Furmark测试，看下整机的满载功耗表现。

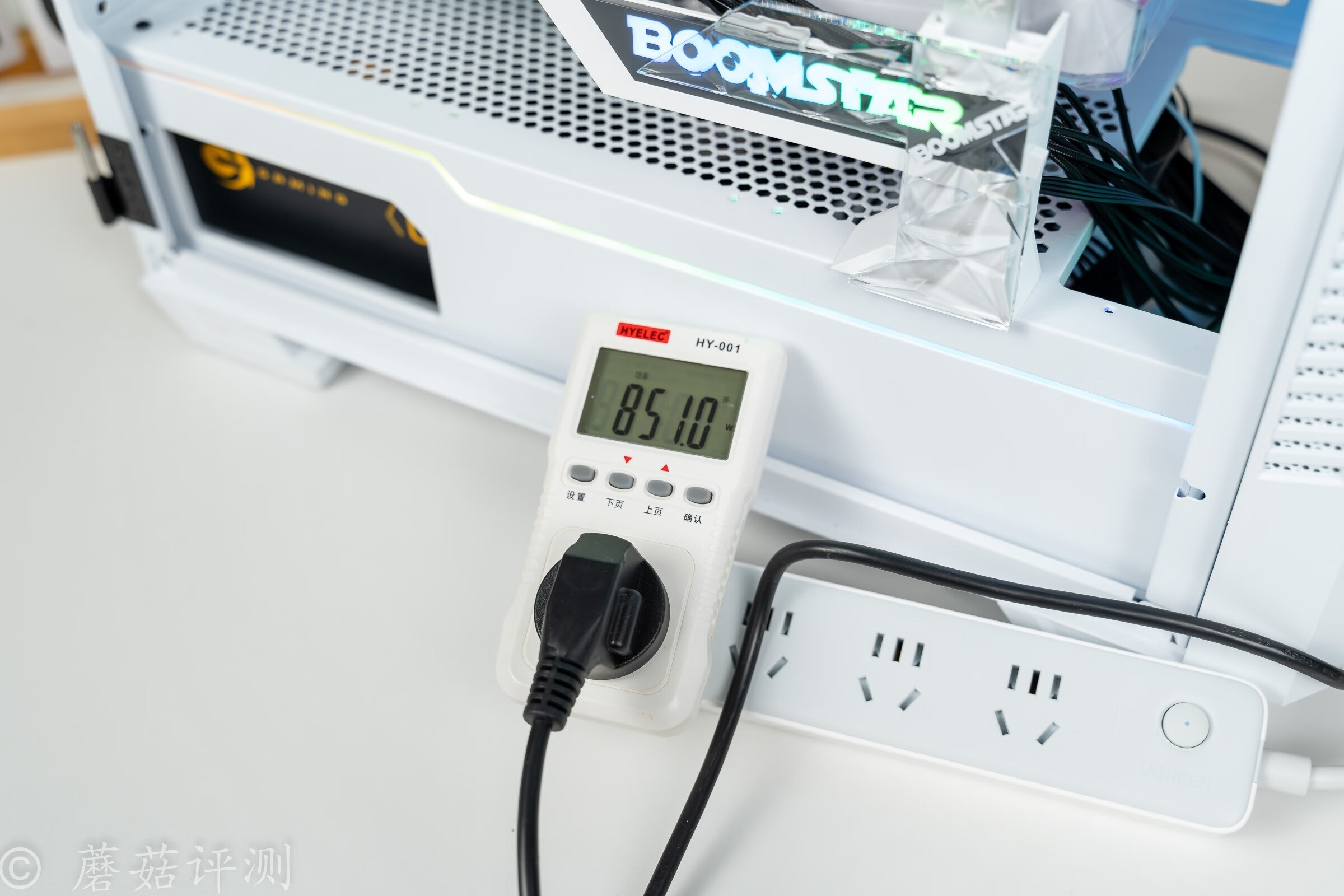

▼整机输入功耗在850W左右，表现还是非常给力的。

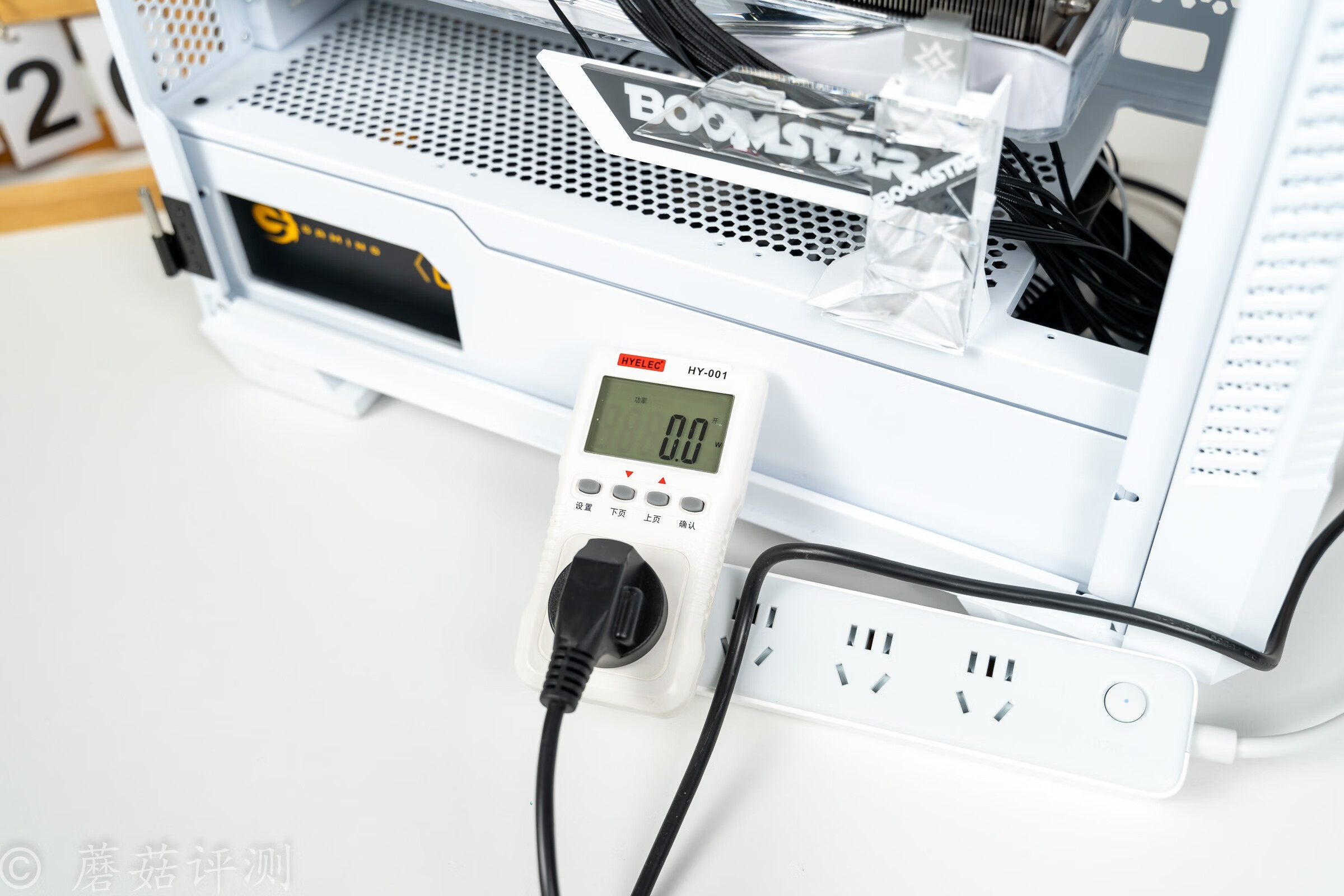

▼接着关机，刚开始的时候待机功耗为0，主要消耗的是电源主电容中的电量。

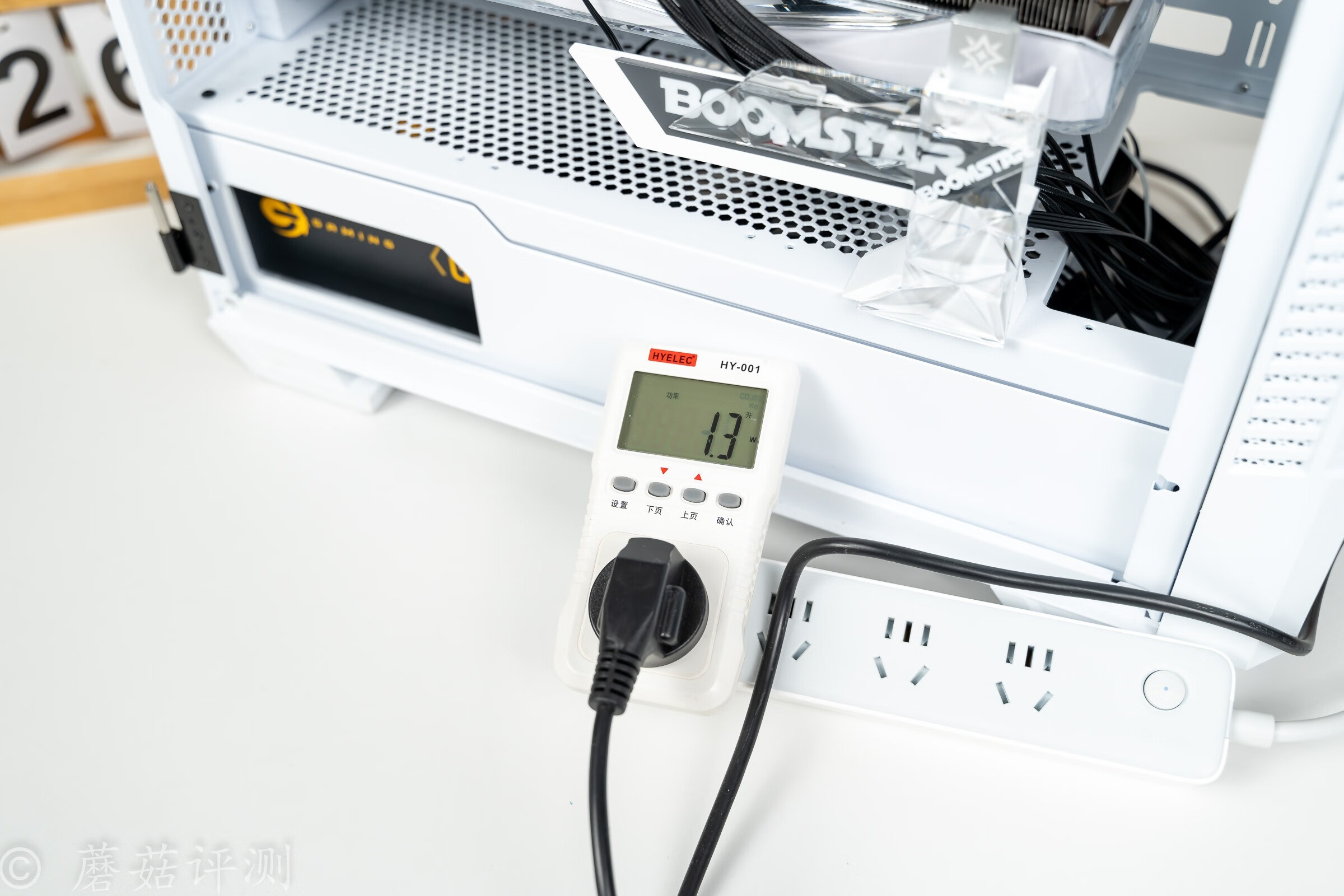

▼日常待机功耗表现不错，在1.3W左右波动，算是比较低的了。

七、总结

长城这款猎金G11金牌全模组ATX3.0电源的整体表现非常优秀，这款电源在保持长城电源一贯的高性价比的同时，其内部的用料和设计都特别的优秀。

从拆解部分可以看出，这款电源的细节表现非常考究，电源的插口部分有独立的PCB，且PCB直接固定到电源的主PCB上，采用焊接方式连接，这种连接更加的稳定、过流能力更强；电源的主电容用料很棒，日系红宝石电解电容，容量也非常的充足，使用两颗电容并联，总容量在860μF；另外，这款电源用得管子余量都给的非常充足，稳压电容也给的非常多，感觉是为了应付更加严苛的ATX3.0规范，应付瞬间200%额定功率的负载；电源的主变也是定制的，看起来非常的精致；电源的背面PCB部分，除了有覆锡处理之外，还直接使用了金属片，增强过流能力；电源的模组输出接口直连电源的主PCB，过流比较大的部分均使用了金属片，降低内阻、增强过流能力。

可以看到，更加严苛的ATX3.0规范，让长城在猎金G11这款电源上下了更加足的料。但同时，其依然保持了非常高的性价比，这对于普通消费者来说，还是非常不错的。

谢谢大家！
