一、 前言

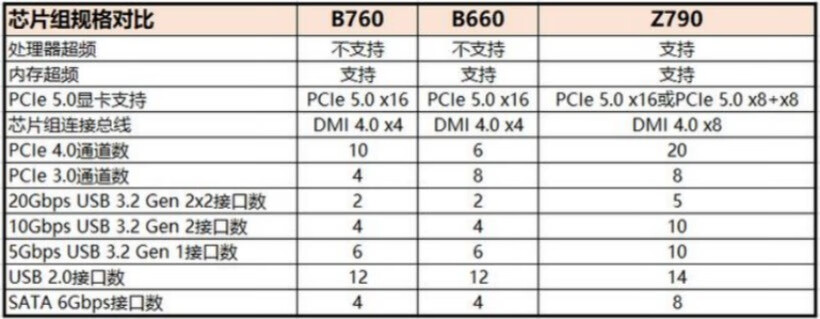

了解主板硬件参数的小伙伴，肯定对B760芯片组的通道数印象深刻，相比较于上代的B660芯片组，其将4条PCIe3.0通道升级成了PCIe4.0，这样就可以轻松支持两块PCIe4.0 x 4的固态硬盘了。

但精通计算的小伙伴也发现了，在支持两块PCIe4.0 x 4固态硬盘都跑到满带宽的情况下，依然还有PCIe4.0 x 2的通道数剩余，是不是还能再来一个PCIe4.0 x 2的M2固态插槽呢？

主流的B760主板都是mATX规格的，其主板面积并不大，想要在这么大的空间内，塞下三个M2插槽，还是有点难度的。蘑菇自己知道的、三个M2插槽的B760M主板，也就华擎的B760M PG SONIC和七彩虹的一款B760M。

其实这个问题很好解决，将主板的规格从mATX增大到ATX，主板空间不够的问题迎刃而解，既能轻松放下三个M2插槽，还能增加一些PCIe插槽，提高主板的拓展性。这对于一些想要更强拓展性，但预算够不到Z790主板的小伙伴来说，还是非常不错的。

华擎的匠心系列B760 Pro RS D5主板，就是这样一款ATX规格的B760主板。并且，其相比较于相同定位的mATX型号，除了拓展性方面有提高之外，在主板的供电方面亦有加强，同时保持了基本相同的售价，真正“加量不加价”！对于一些对机箱大小没有那么敏感的小伙伴，换个ATX机箱，选择这块主板，性价比非常高。

二、 华擎匠心系列B760 Pro RS D5主板 开箱

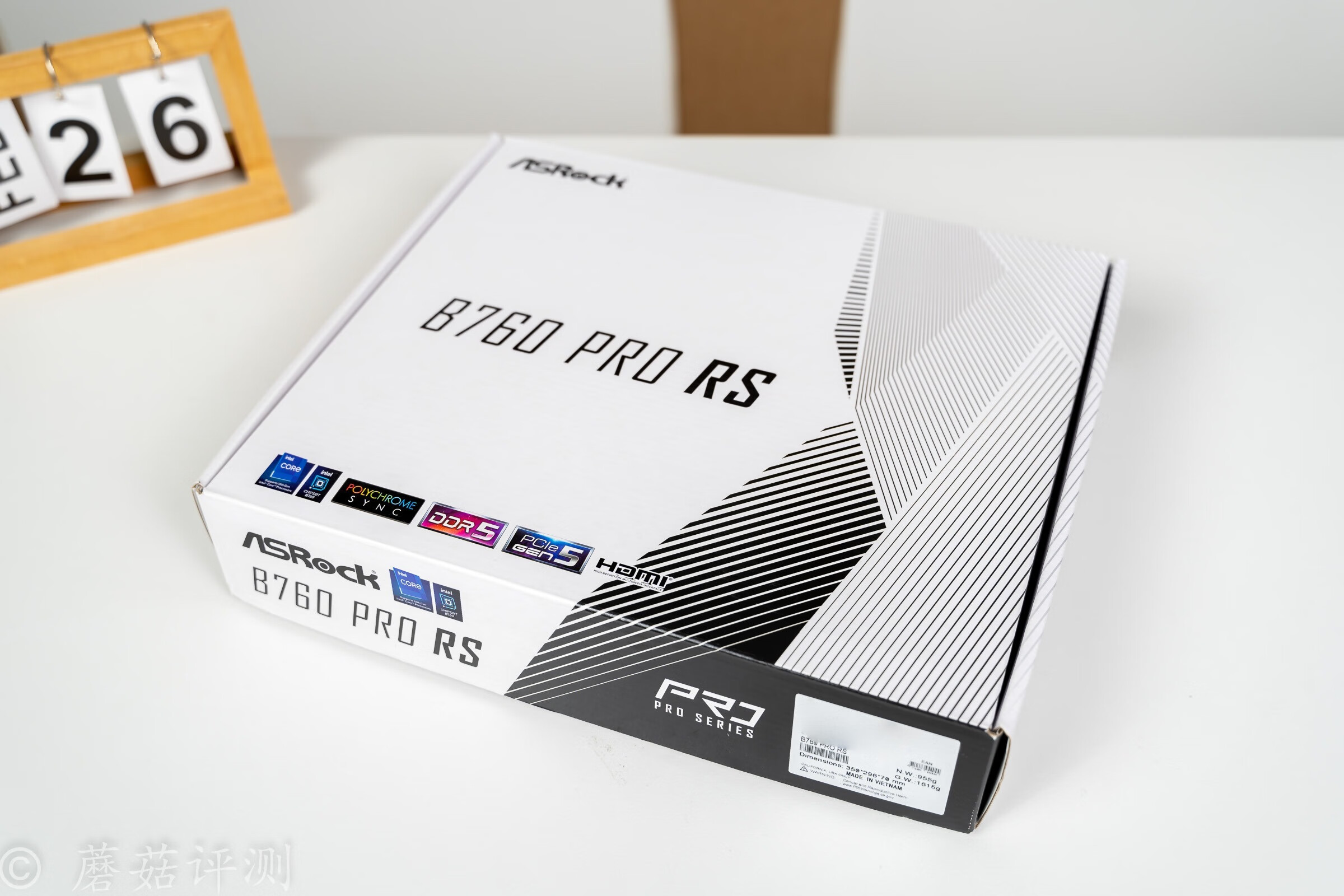

▼主板的包装盒要更大一些，毕竟里面是ATX规格的主板。

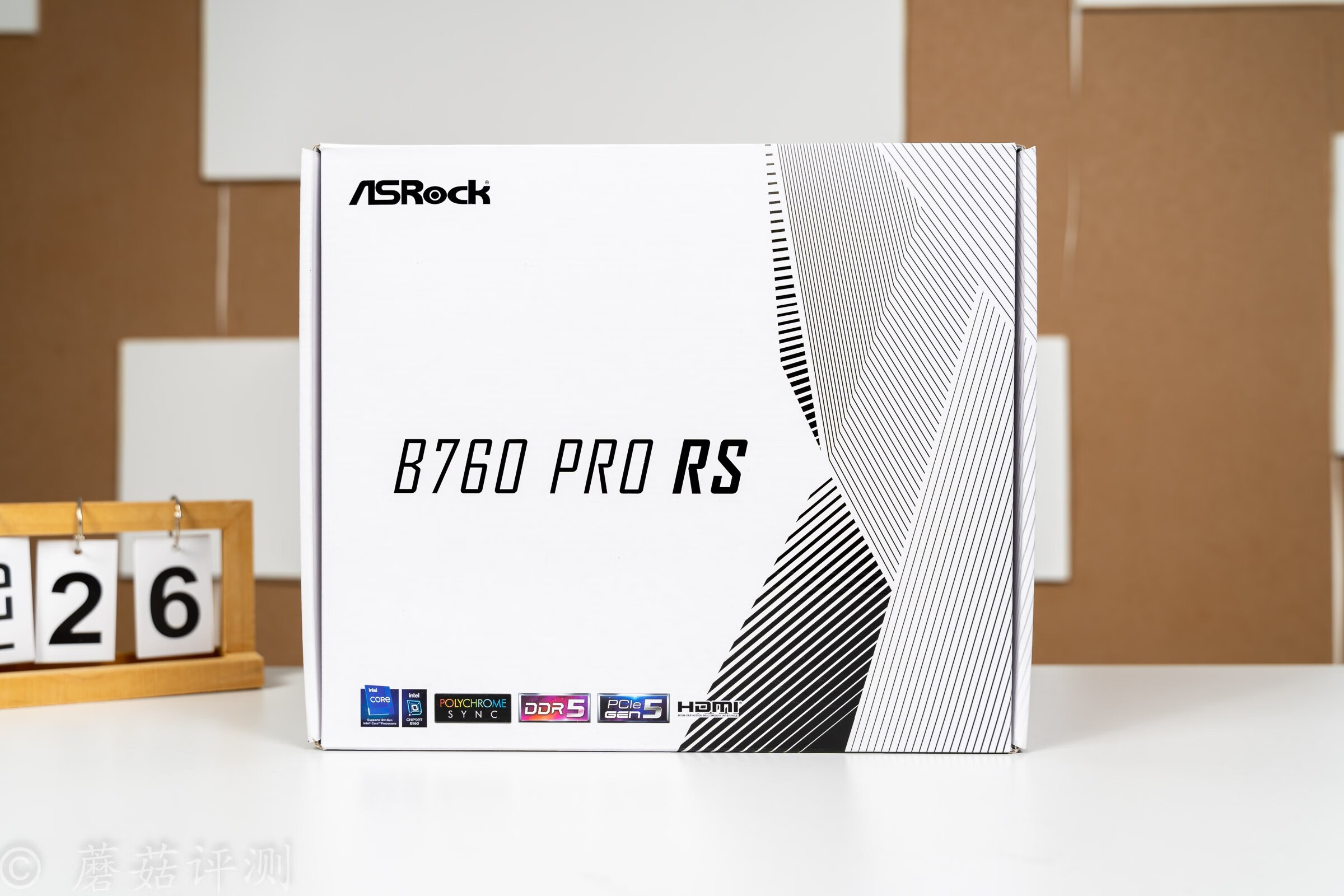

▼包装盒的外观设计很简约，采用白黑配色，左侧是主板的型号。

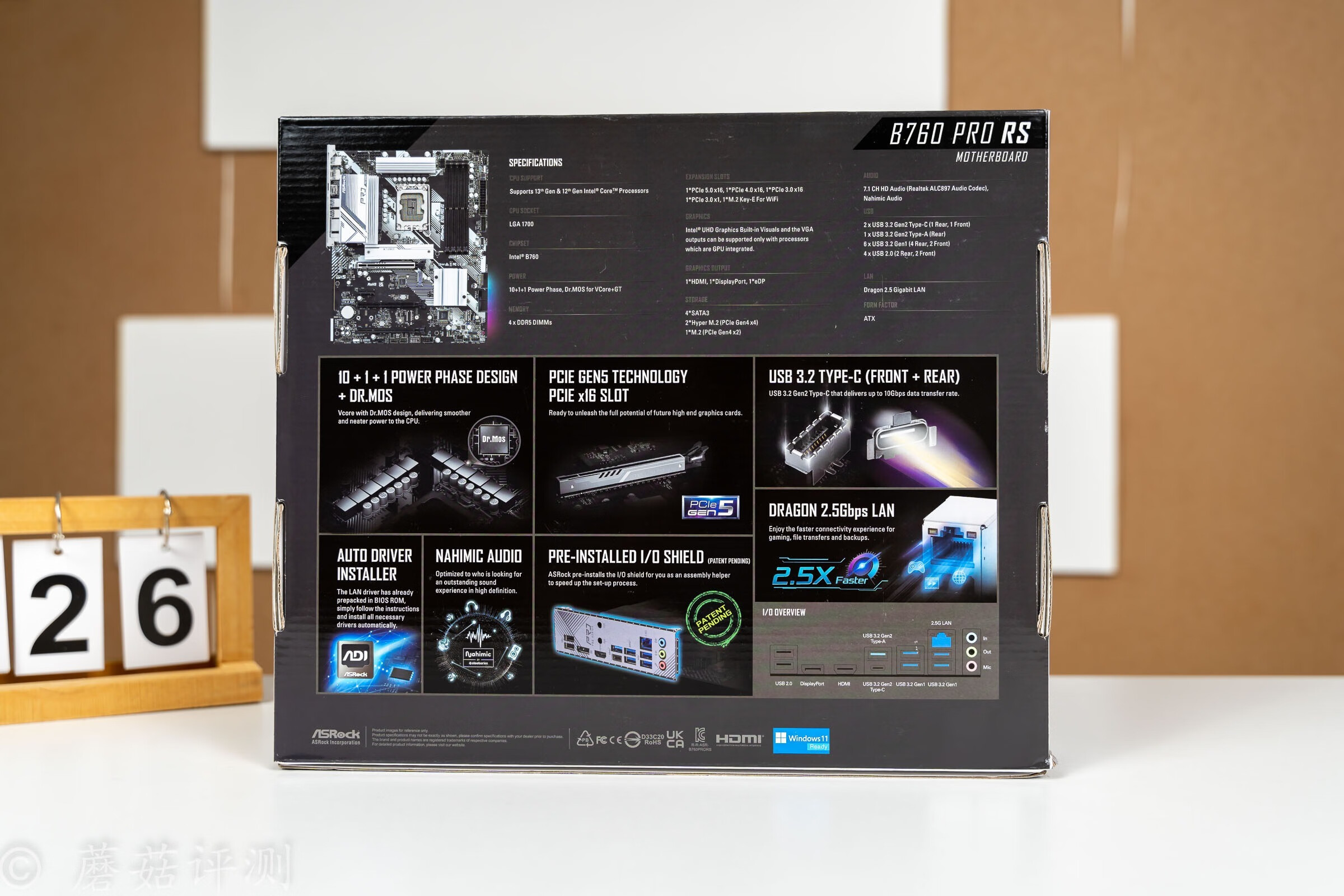

▼包装盒的背面有主板的详细参数，在M2插槽方面，可以清楚的看到有两个PCIe4.0 x 4，一个PCIe4.0 x 2。

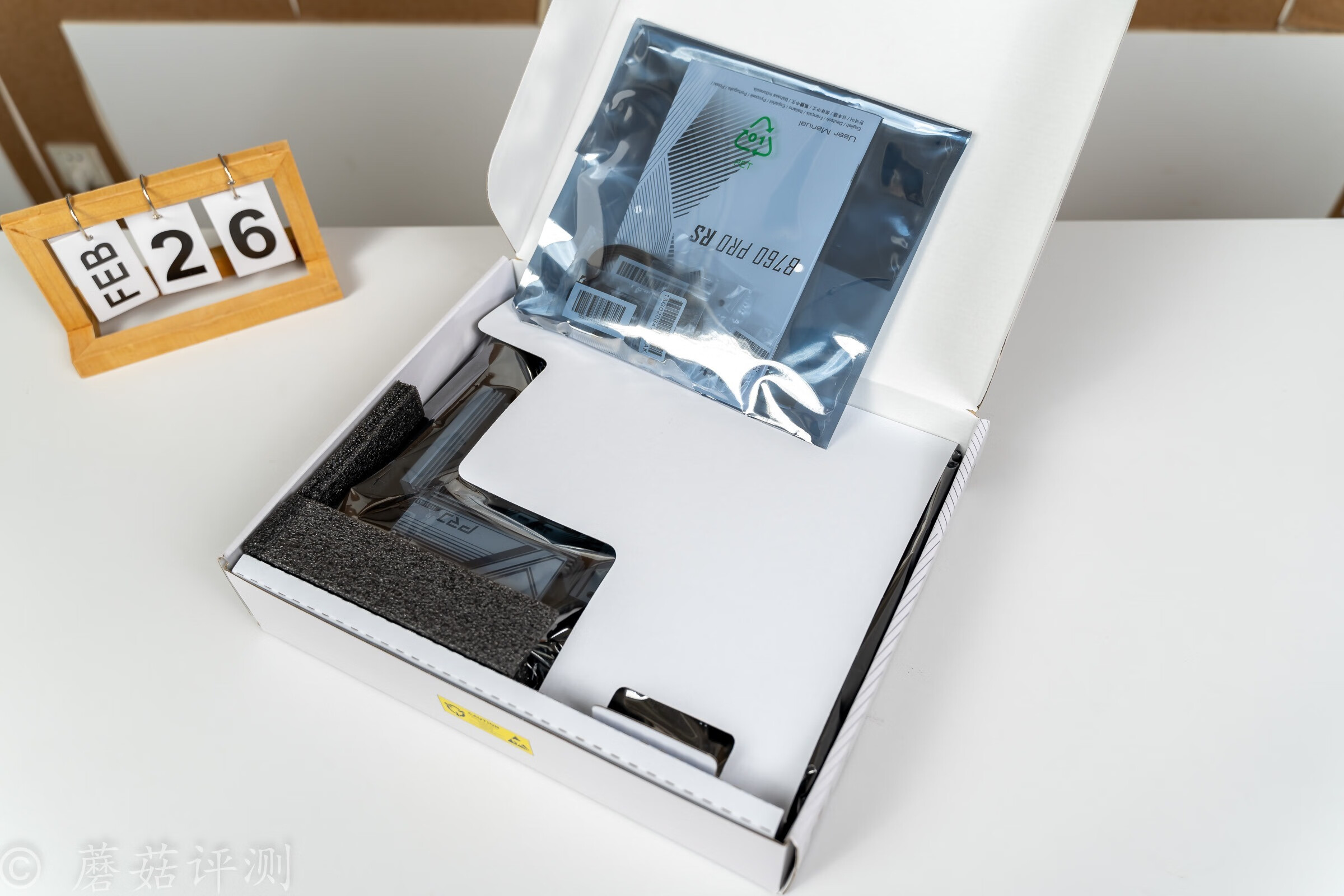

▼包装盒内部的设计也很不错，主板放底部，有泡沫保护，配件放上面，还有独立的包装袋，好评。

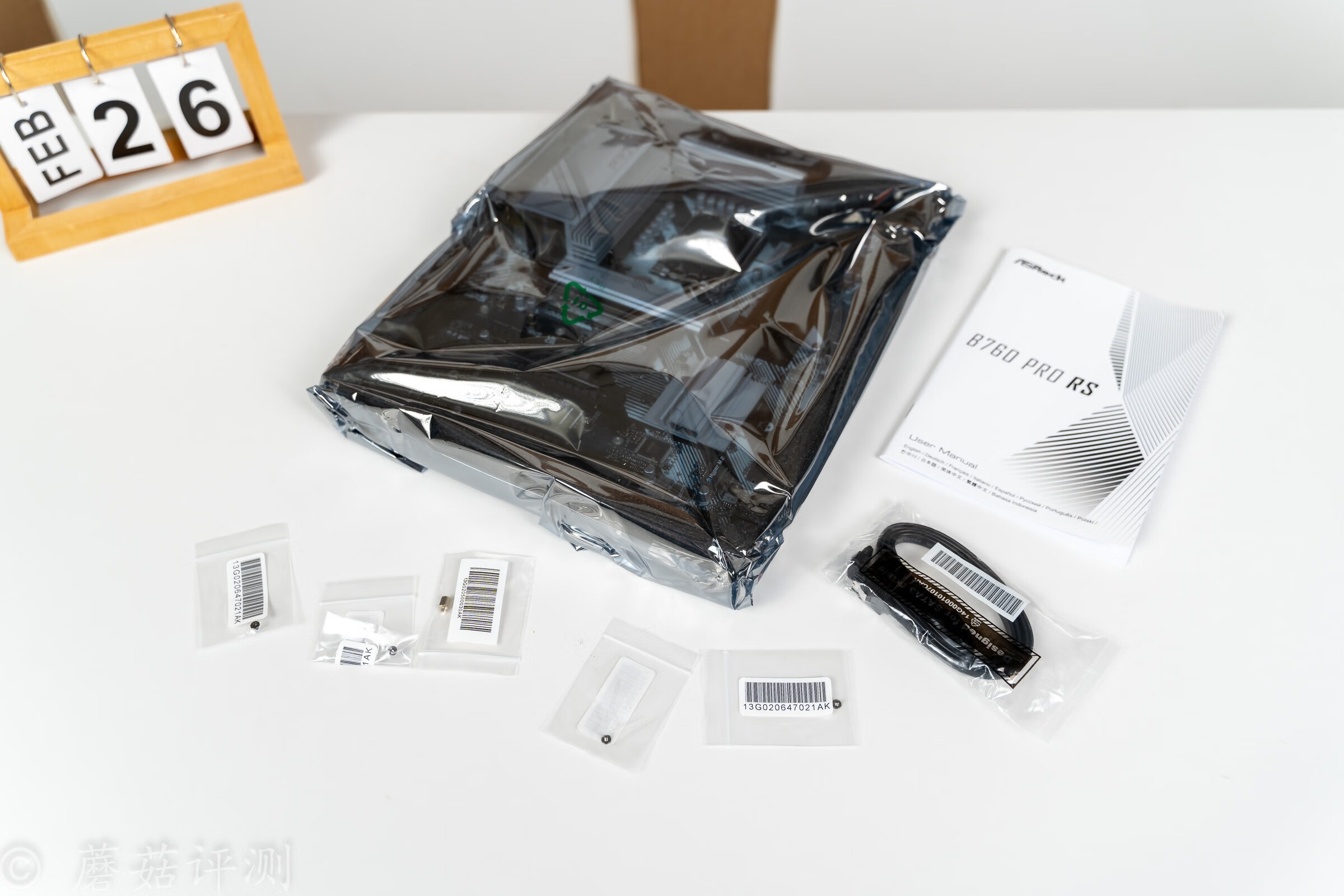

▼包装盒内除了主板之外，还有一本说明书，两根SATA线，以及一些固定螺丝。

三、华擎匠心系列B760 Pro RS D5主板 外观

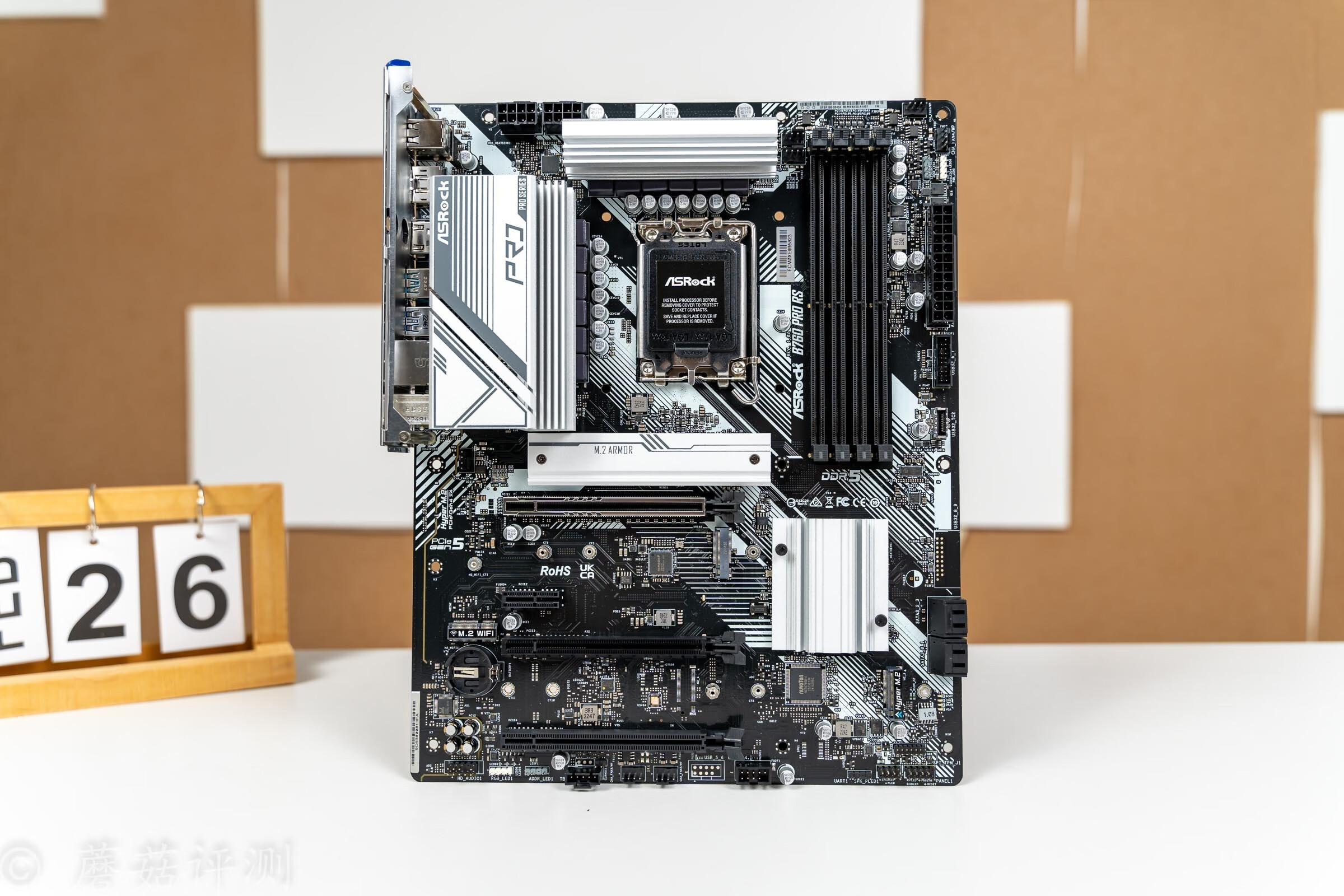

▼主板的外观很漂亮，正面覆盖了不少金属件，还都是银白色的。

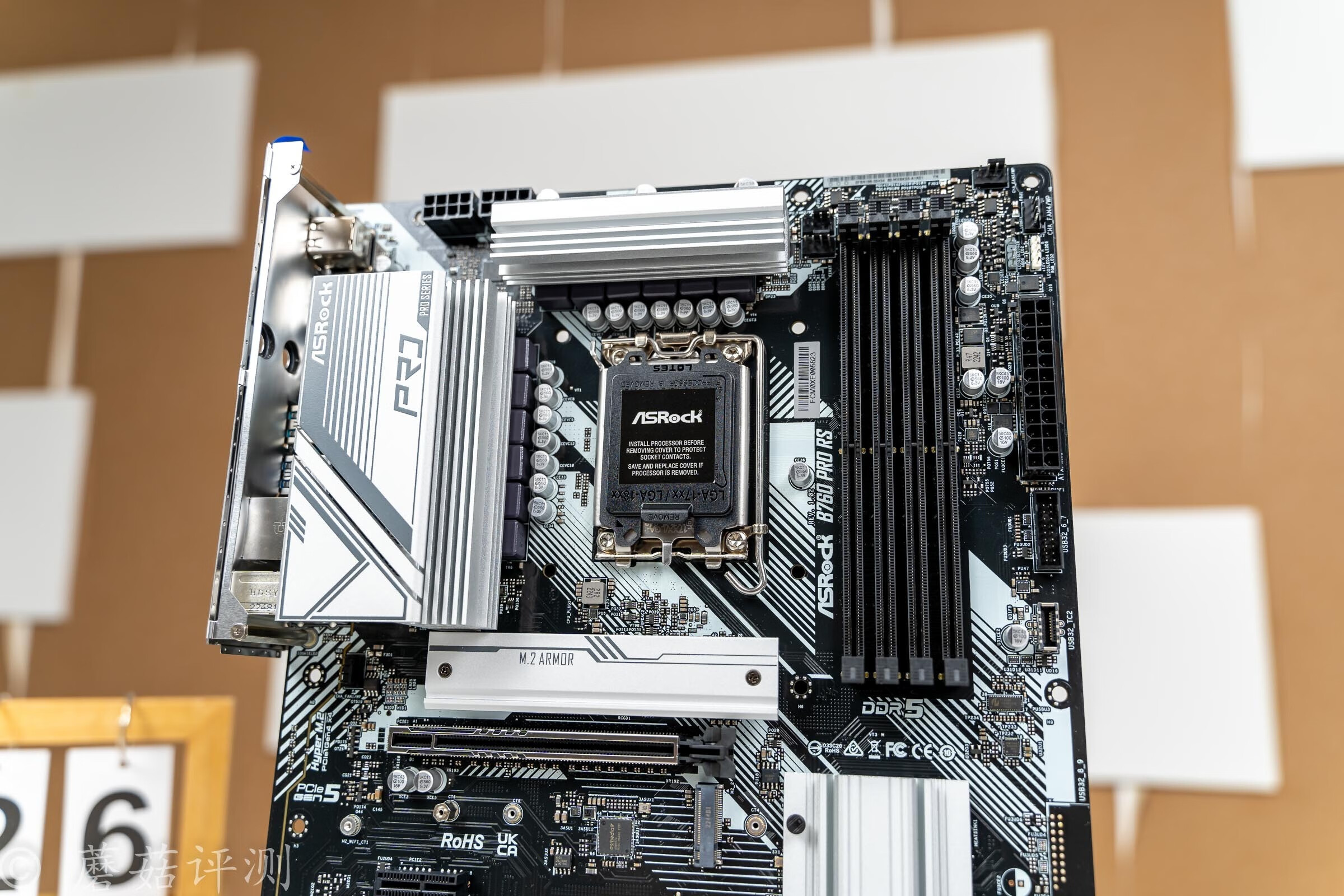

▼主板的左侧供电和上侧供电覆盖的金属件体积很大，最上面的M2插槽也标配了金属散热件。

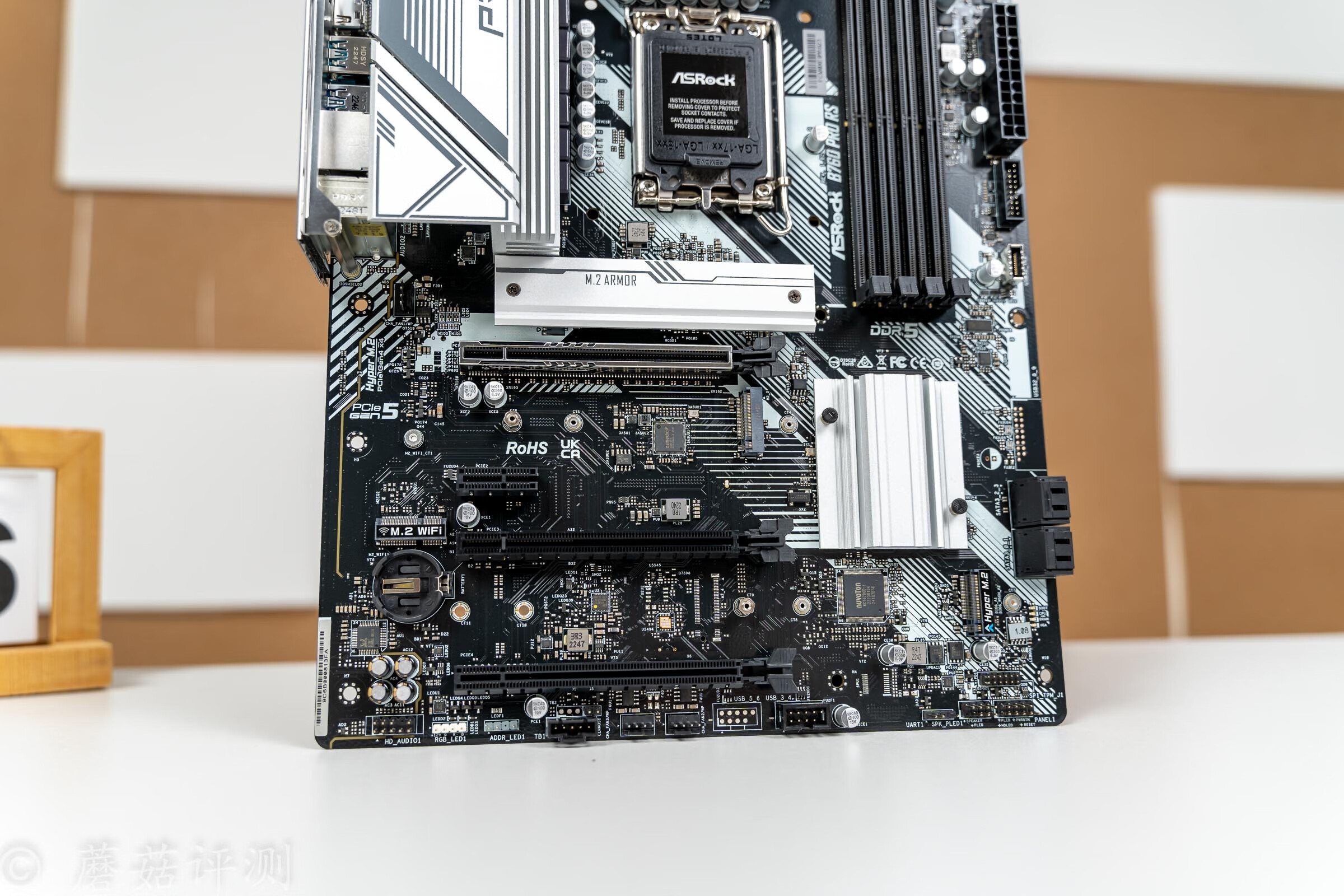

▼底部就是南桥部分有银色的金属散热件了，旁边是一些M2插槽和PCIe插槽。

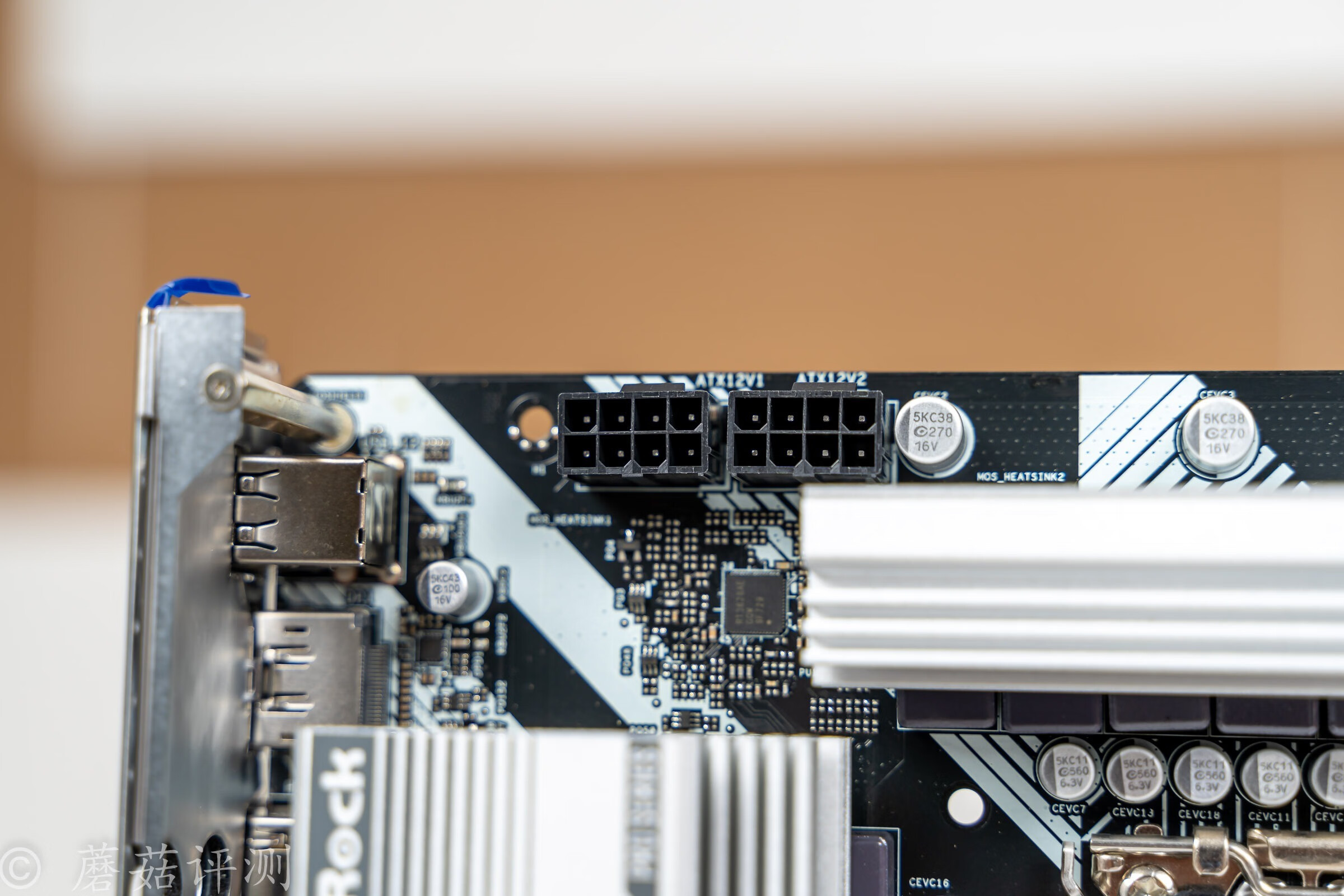

▼主板的CPU辅助供电插槽采用双8Pin设计，不错不错。

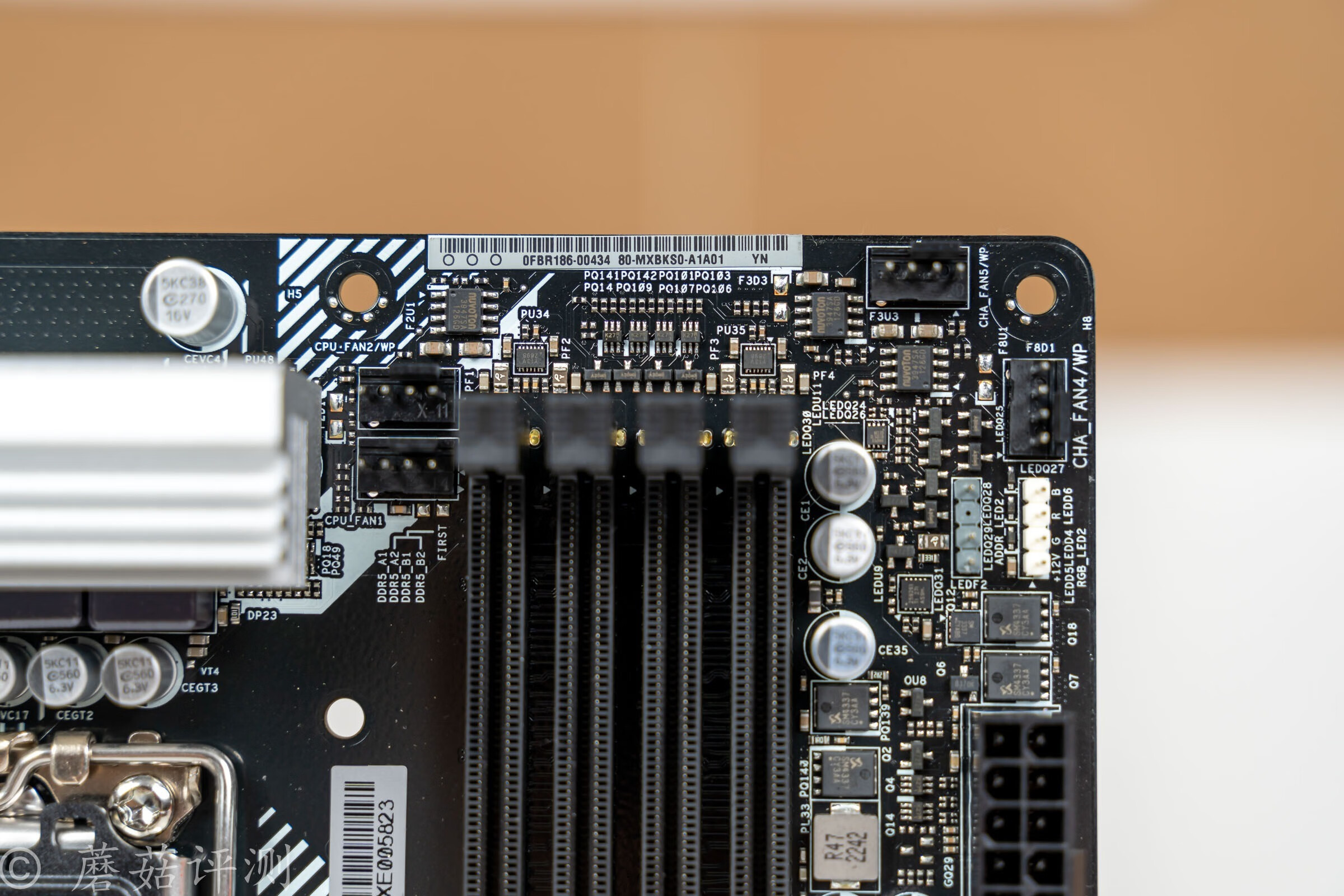

▼右侧有四个4Pin的风扇供电插座，两个灯效插座，分别是一个5V三针ARGB、一个12V四针RGB。

▼下面是主板24Pin供电插座，底部有机箱前置USB3.0插座和Type-C插座。

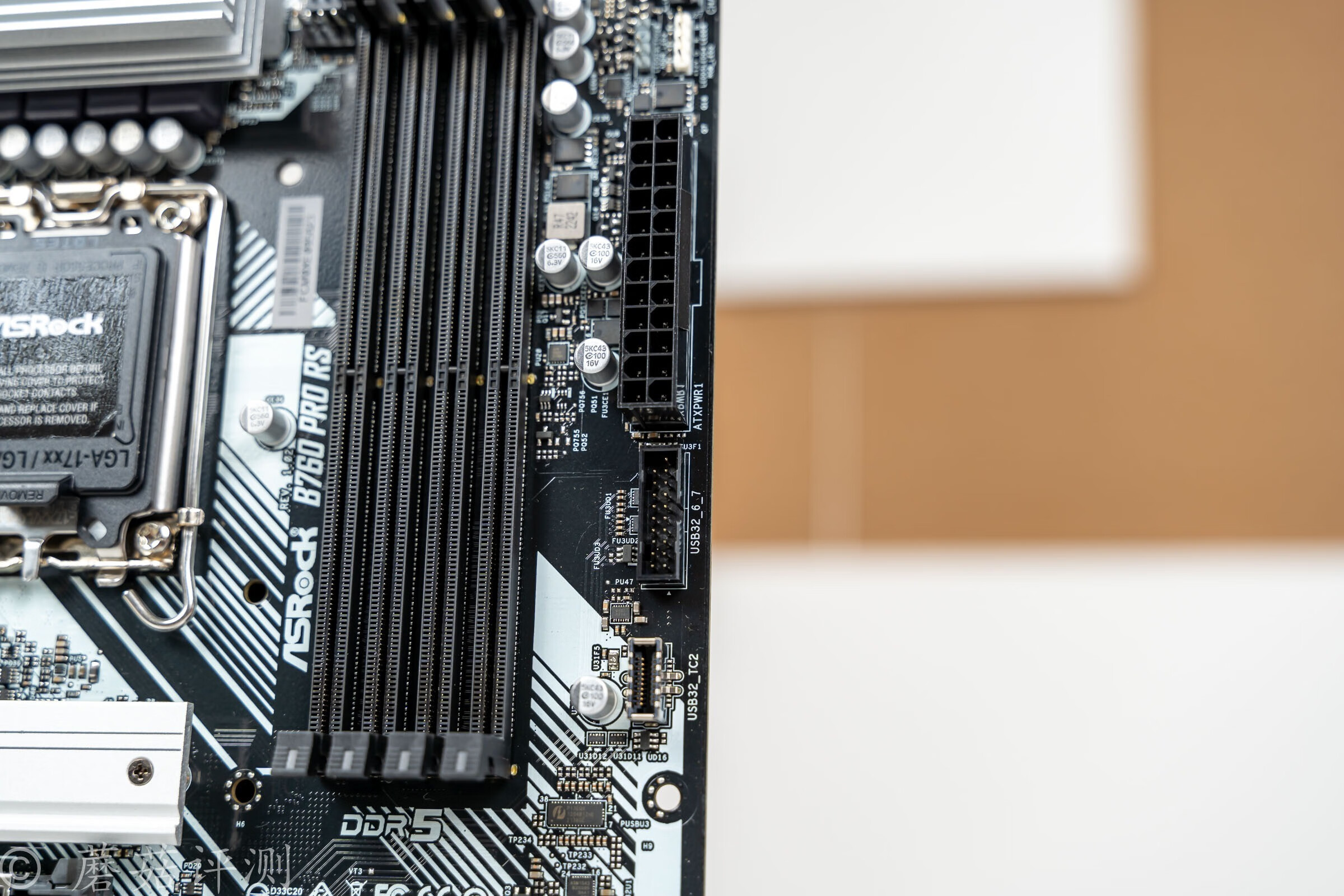

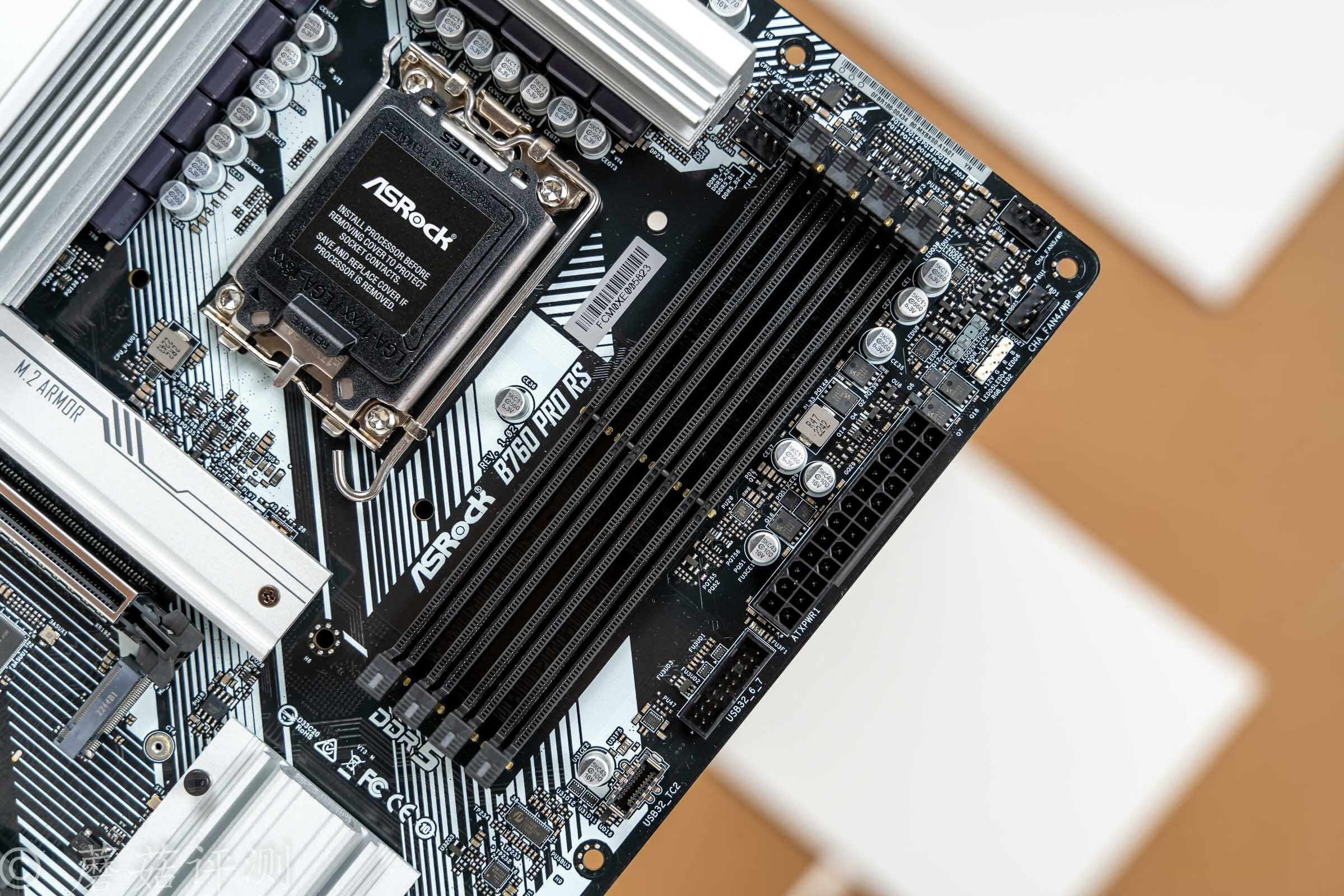

▼主板标配四个内存插槽，均支持DDR5。

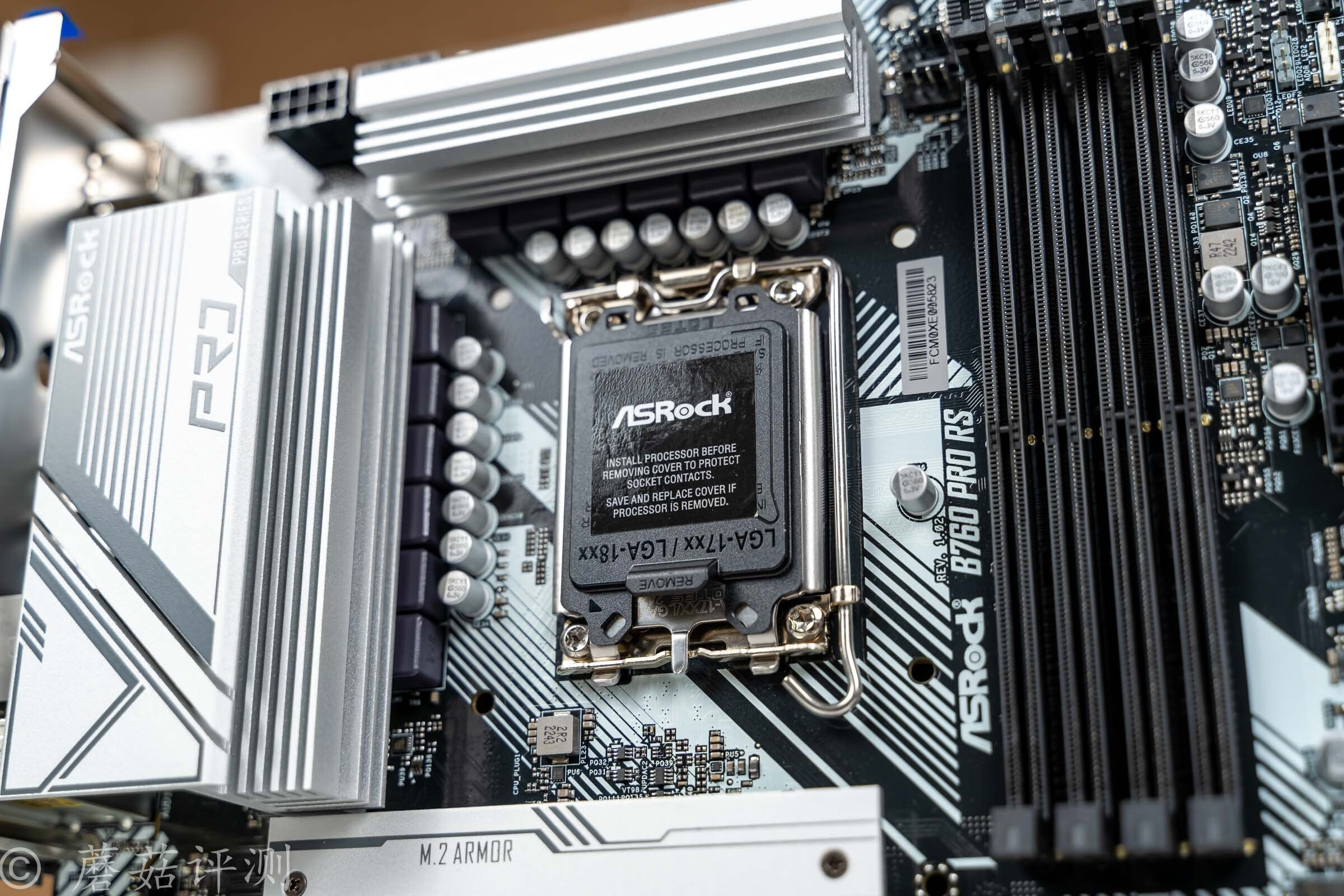

▼主板的CPU针脚保护盖设计的不错，中间还有华擎的LOGO贴纸，周围是数量众多的电容、电感，看着供电规格有点给力。

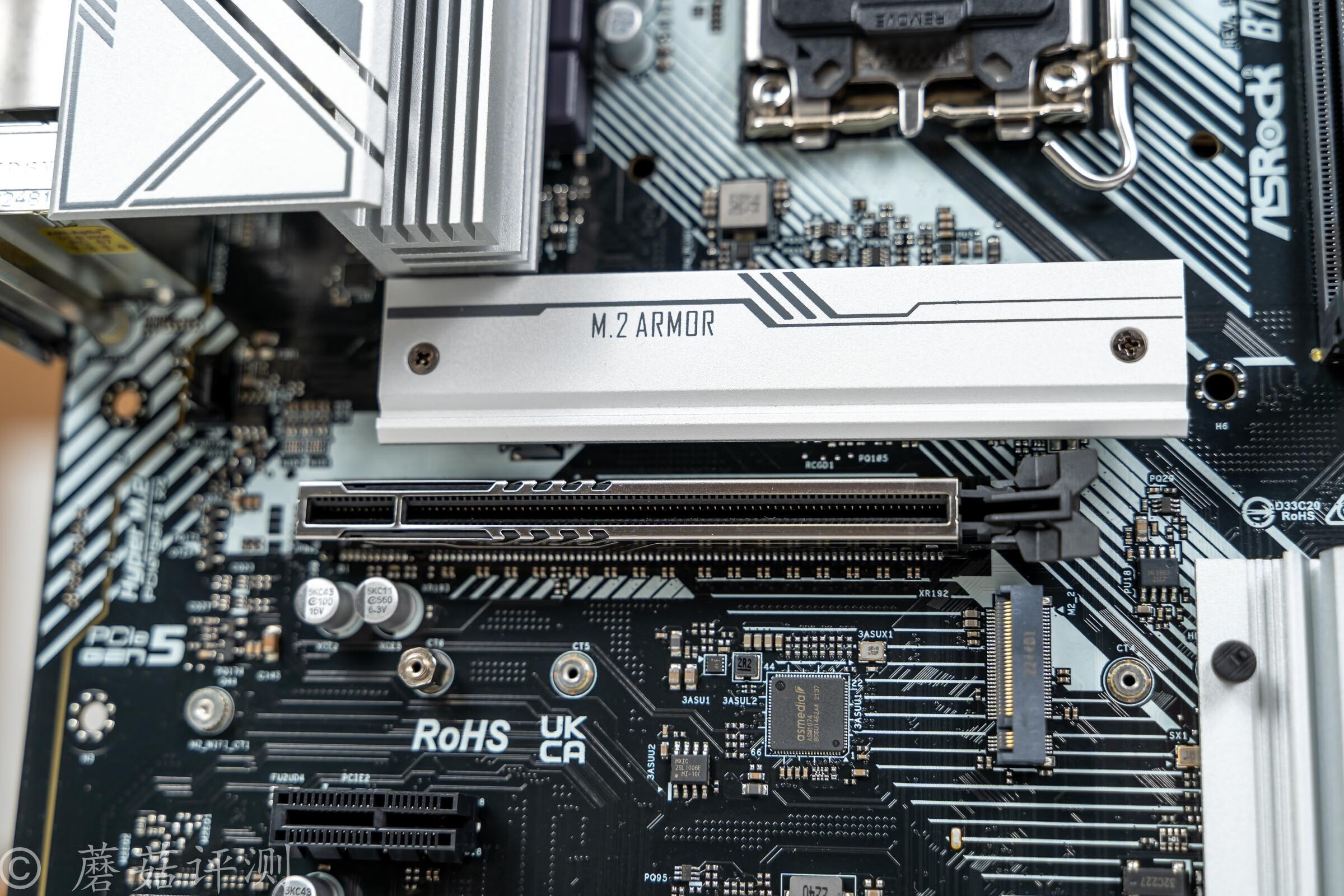

▼最上面的M2插槽标配了一个金属散热片，下面的PCIe5.0 x 16插槽有金属件包裹，提升整体的强度和寿命表现。

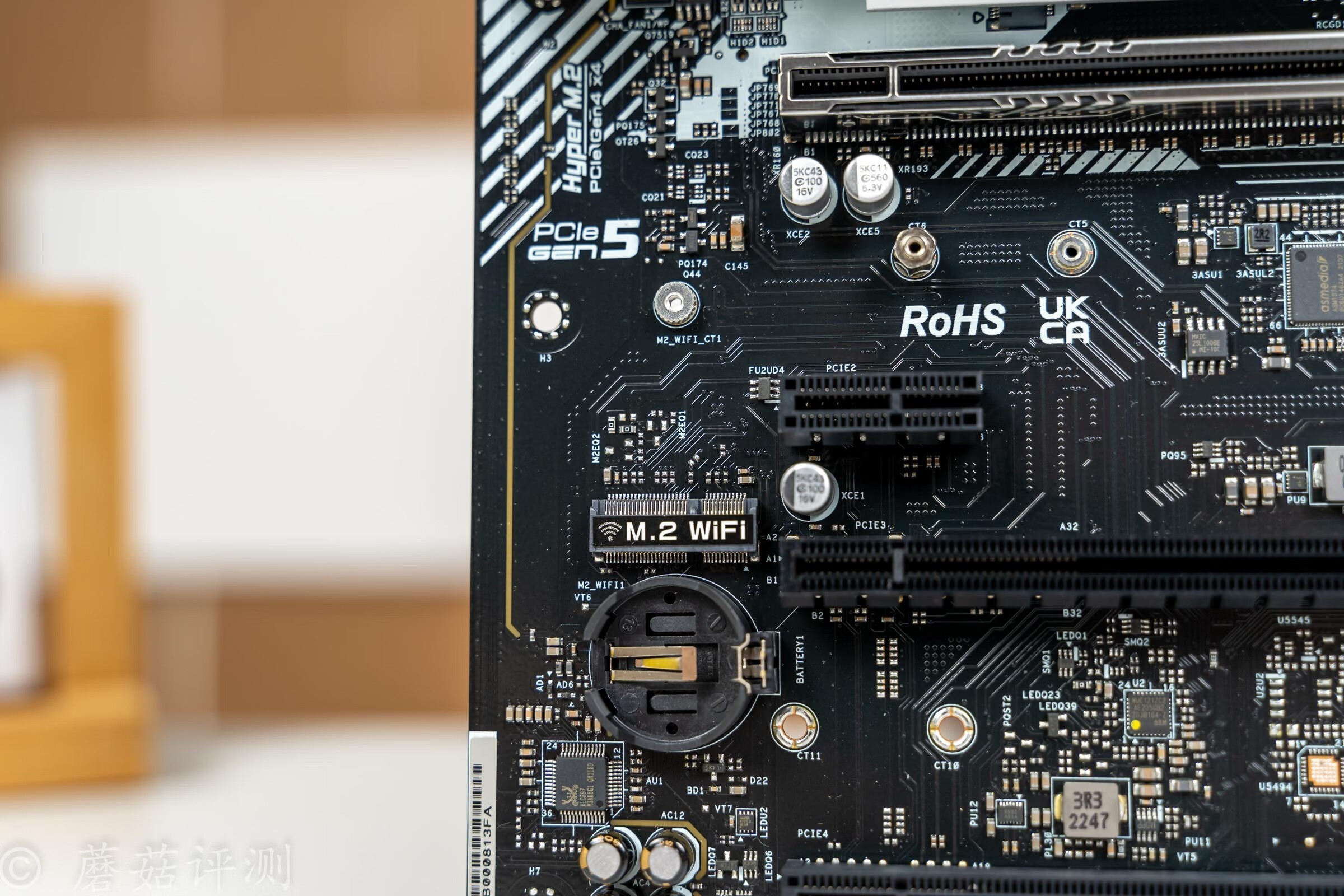

▼左侧还有一个M2 WIFI插座，方便拓展M2无线网卡。

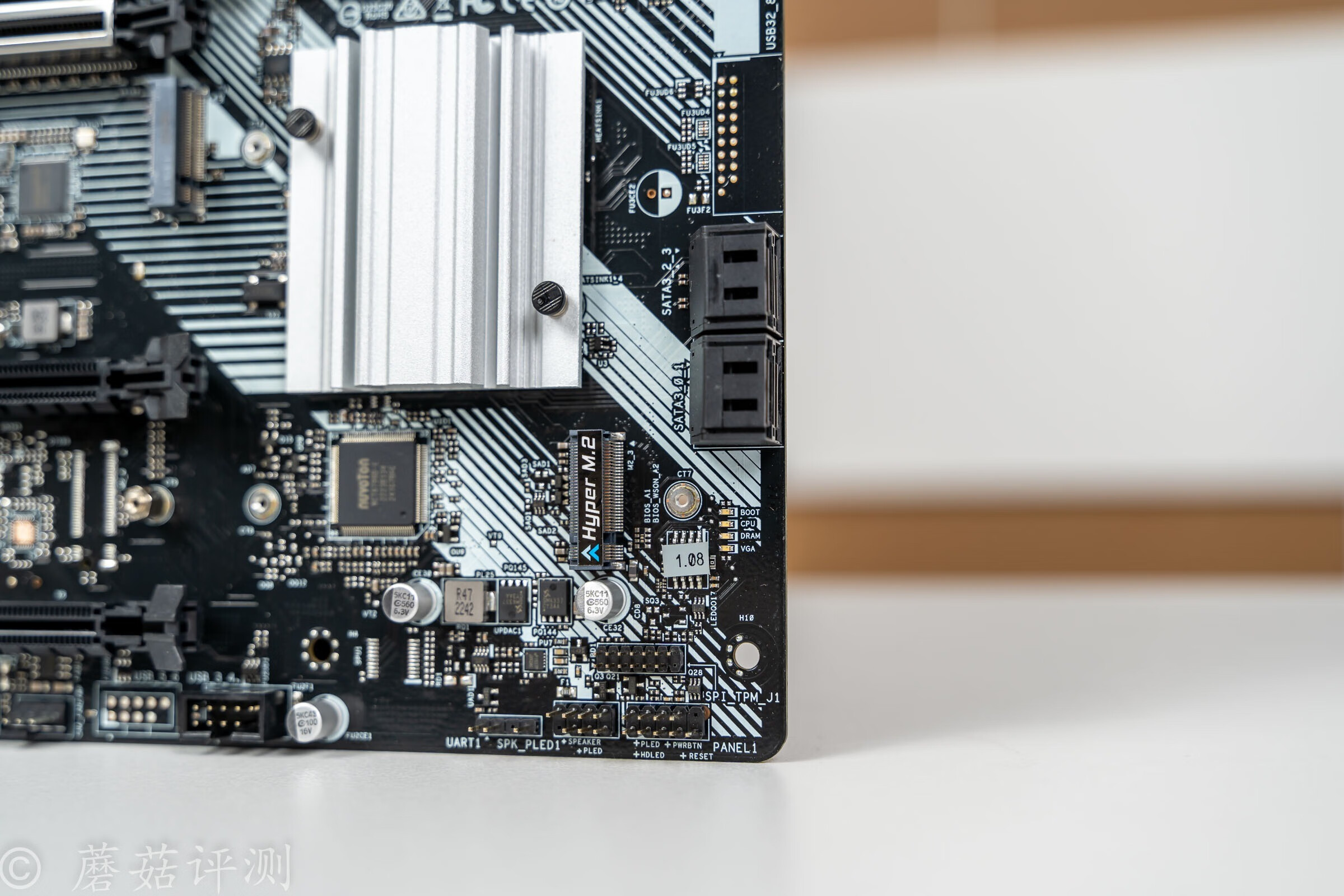

▼主板的右下角，有四个SATA3.0接口，底部还有四个DeBug指示灯。

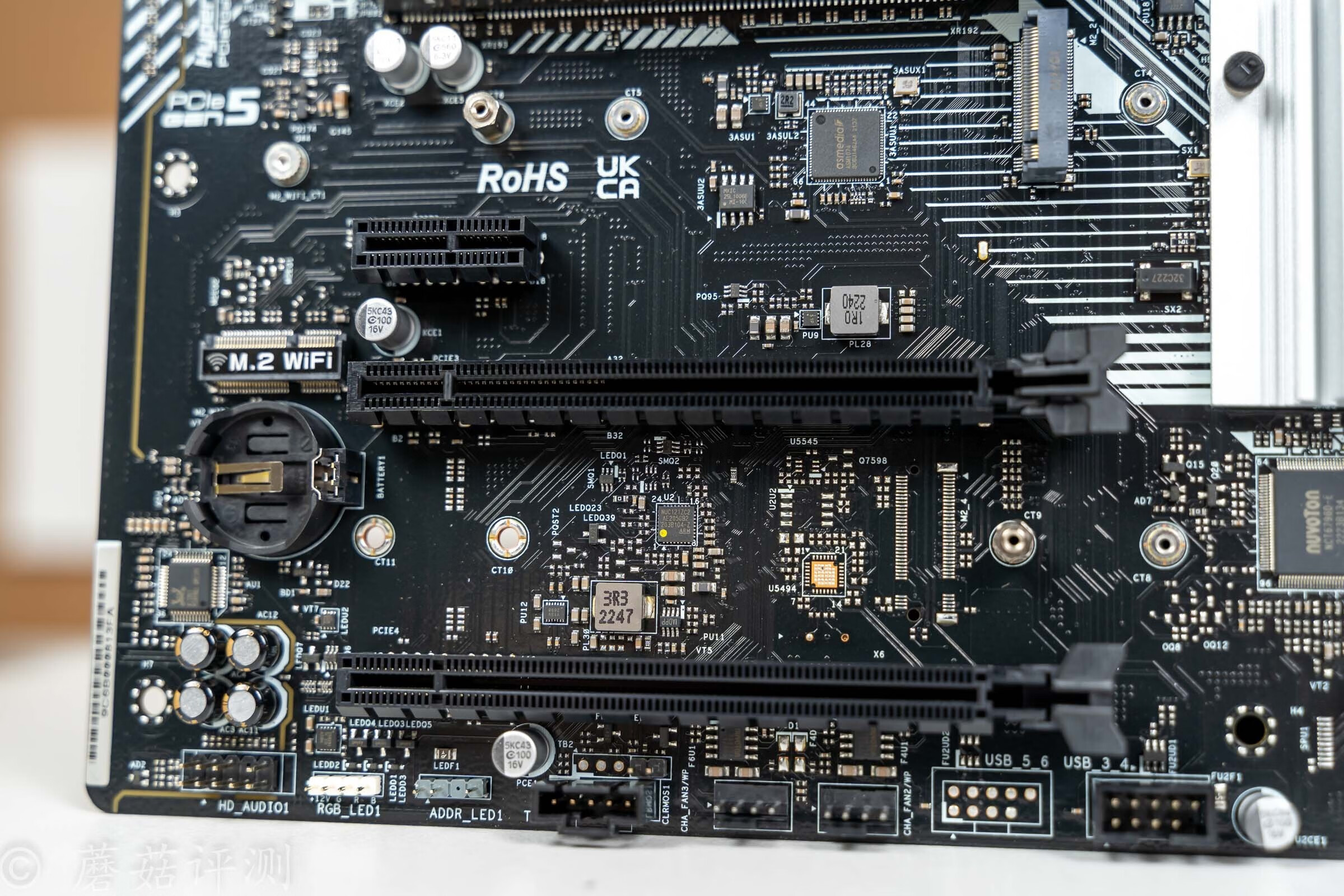

▼中间部分，上下各有一个M2插槽，还有两条全长的PCIe插槽，最上面的是一个PCIe3.0 x 1，中间是个PCIe4.0 x 4，最下面是一个PCIe3.0 x 1。下面两个PCIe插槽很不错，全场的，方便安装一些设备，可以起到很好的辅助固定的作用。

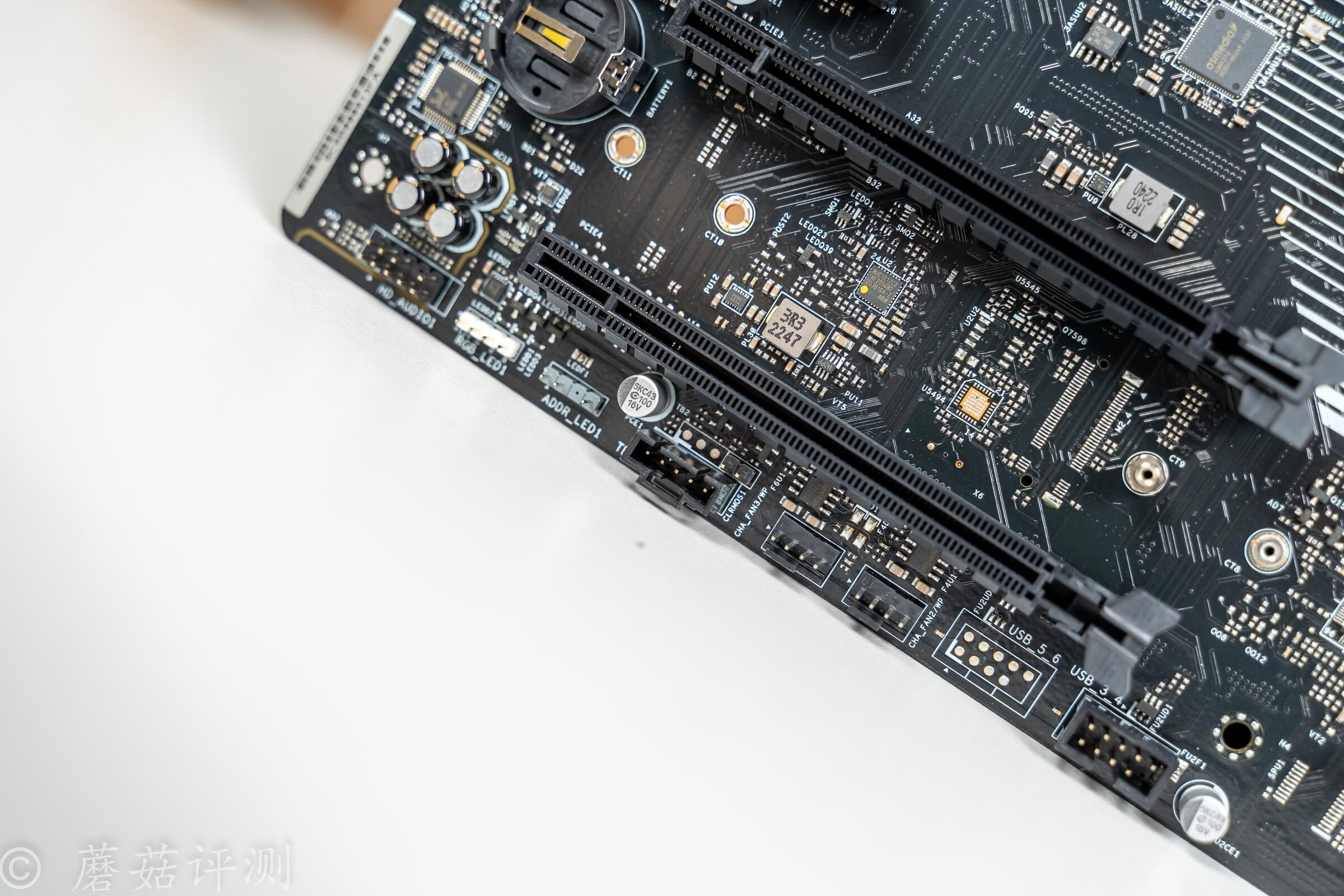

▼主板底部，各种接口非常丰富。从左到右依次是音频插座、12V四针RGB插座、5V三针ARGB插座、雷电设备插座、清空Cmos跳线插座、4Pin风扇供电插座两个。

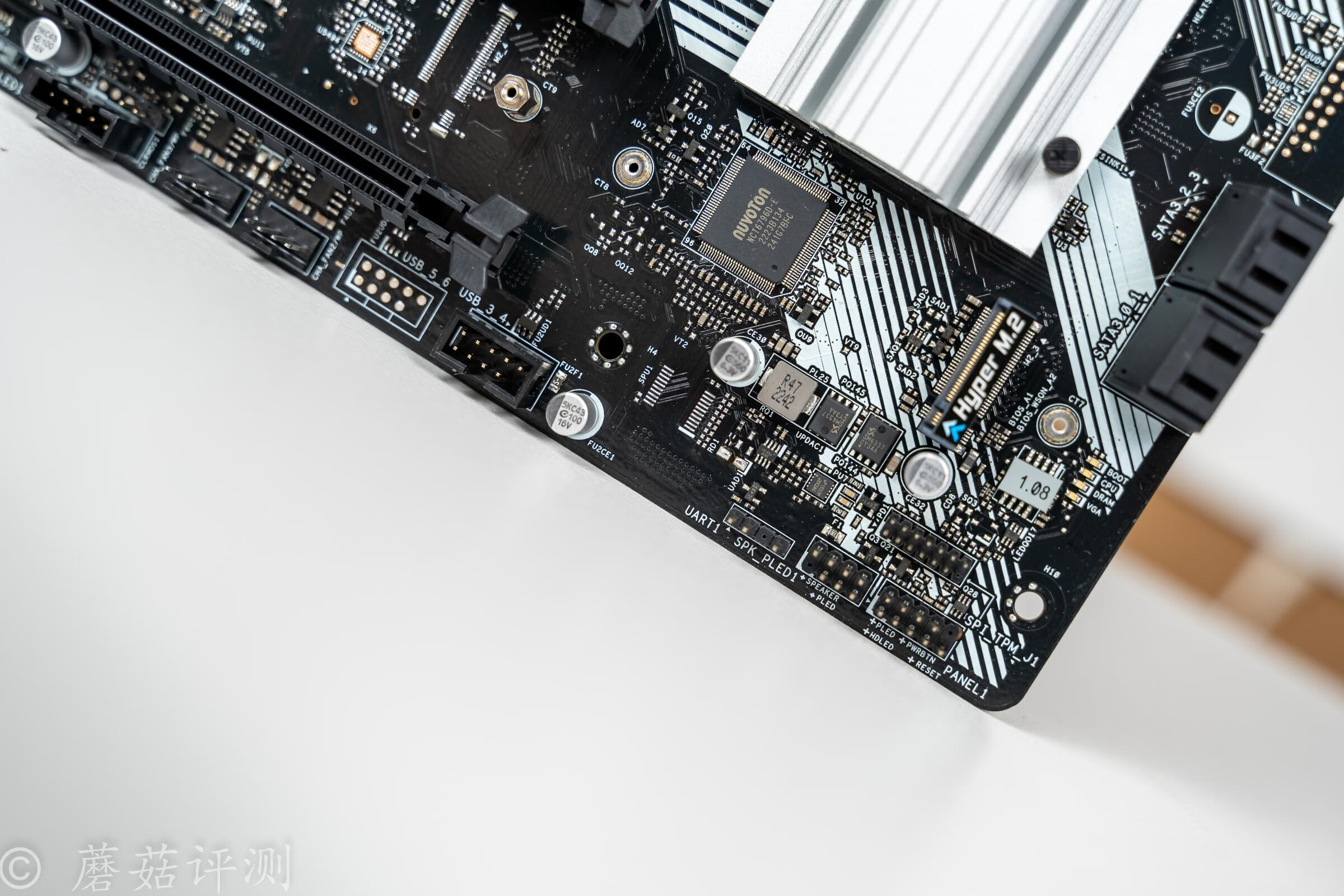

▼右侧还有一个USB2.0插座、扬声器插座、TPM设备插座和机箱跳线插座。

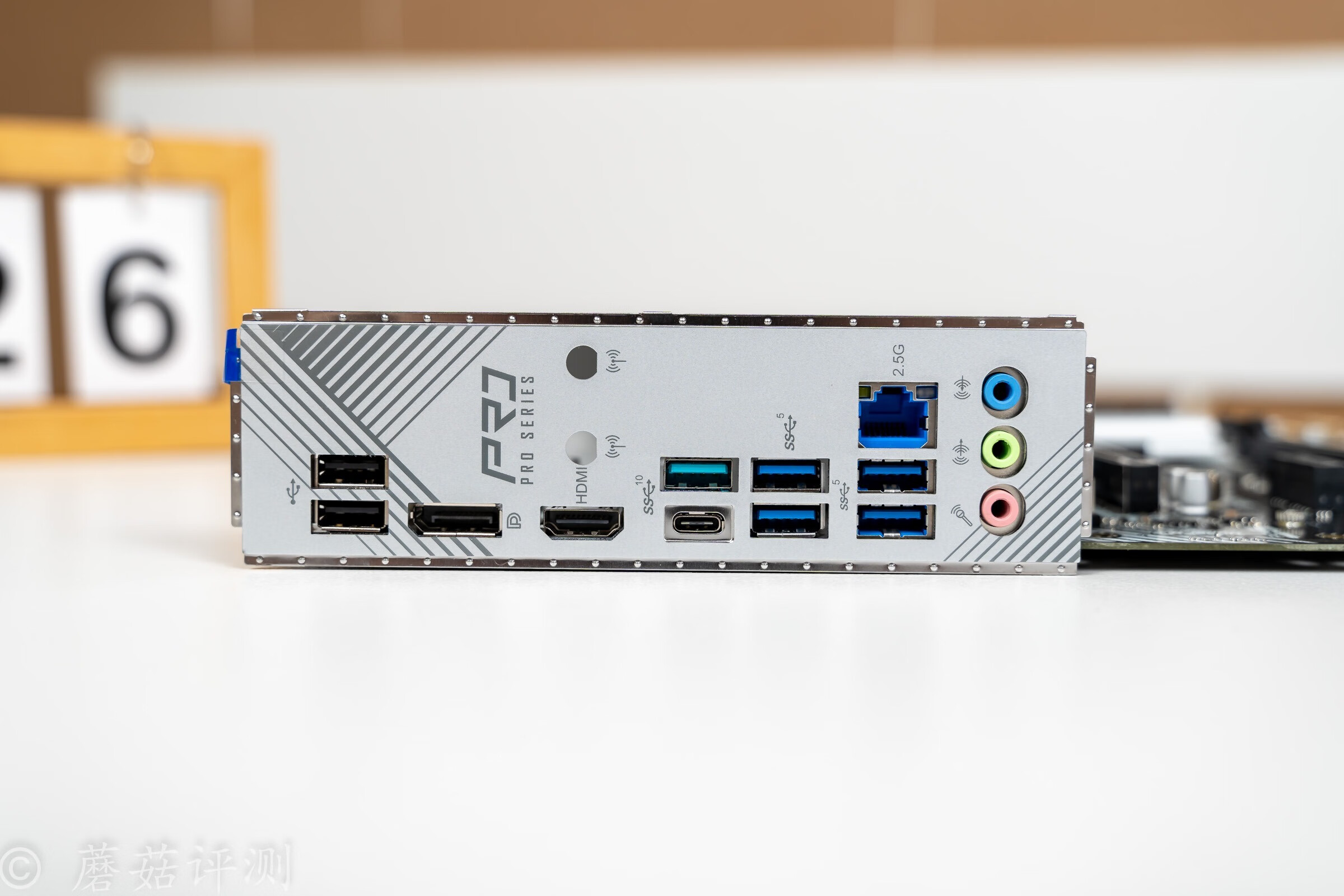

▼主板的IO面板上面，USB2.0接口两个，视频接口两个，一个HDMI、一个DP，5Gbps带宽的USB 3.2 Type-A接口四个，10Gbps带宽的USB 3.2接口两个，一个Type-A、一个Type-C，2.5G的Lan口一个，音频接口三个。

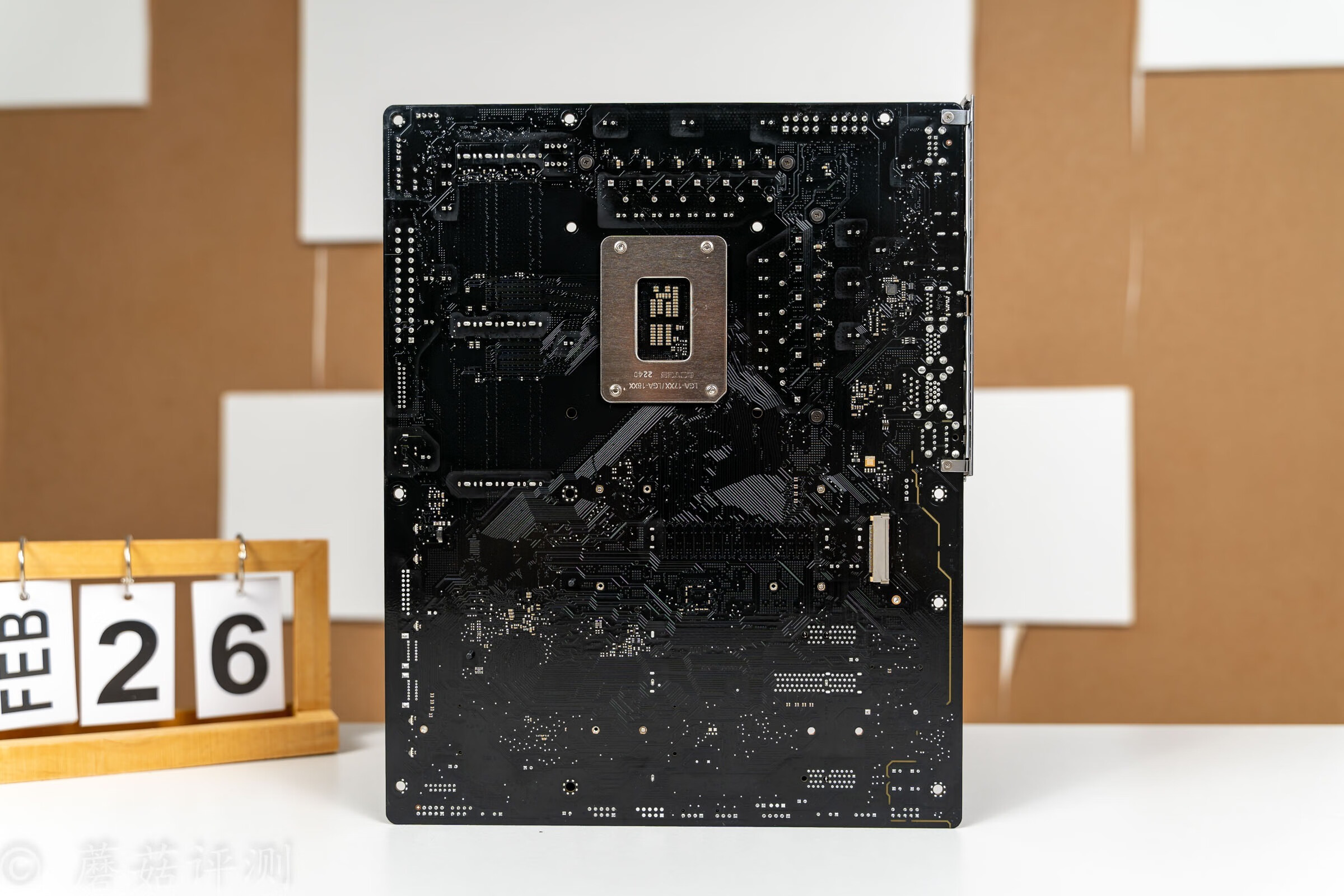

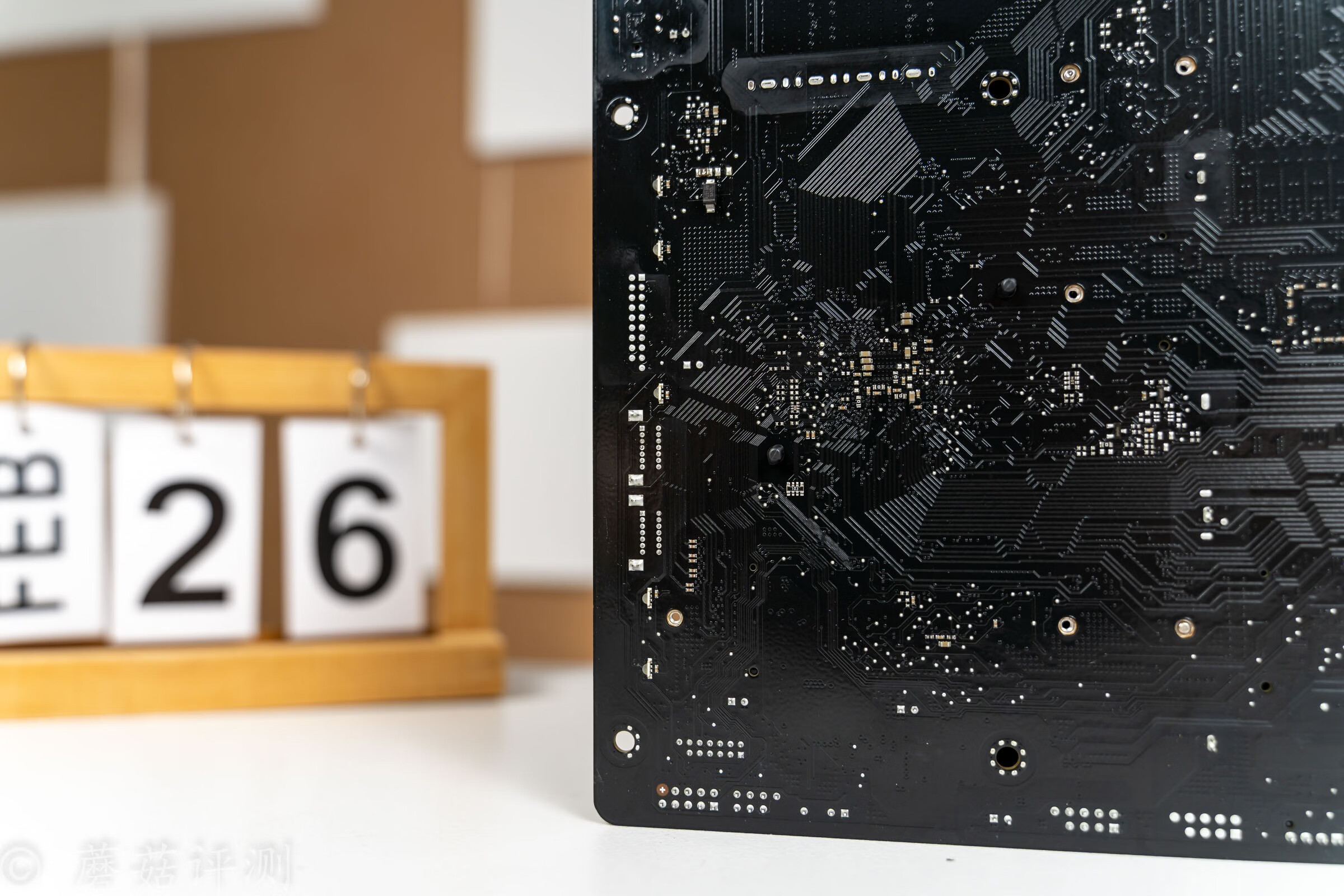

▼主板背面，也有一些接口之类的。

▼主板左下角有一排的贴片LED，这部分有漂亮的LED灯效。

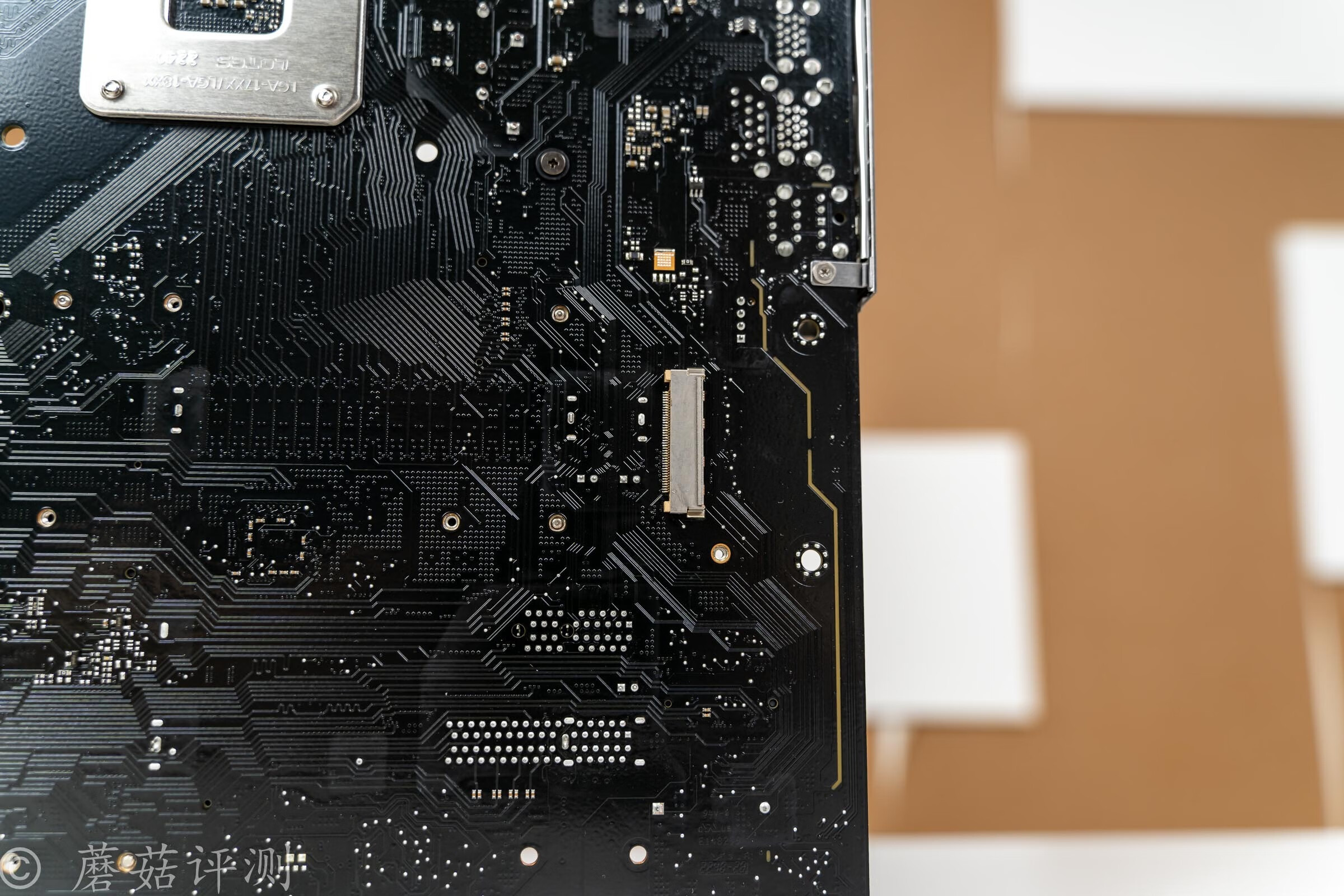

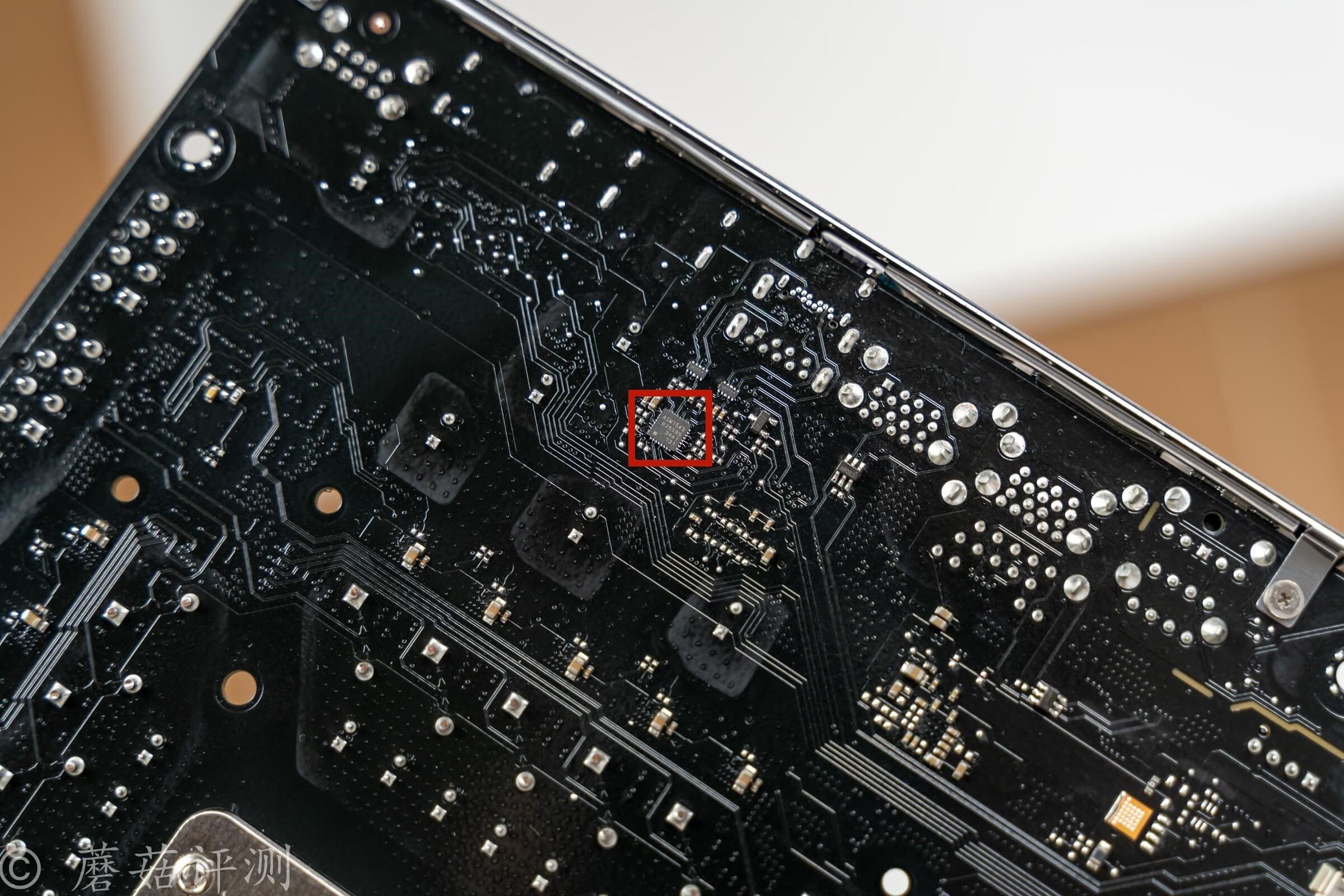

▼右侧还有一个eDP 1.4插座，可以非常方便的接一些屏幕之类的，显示个性的图片或参数。

四、华擎匠心系列B760 Pro RS D5主板 拆解

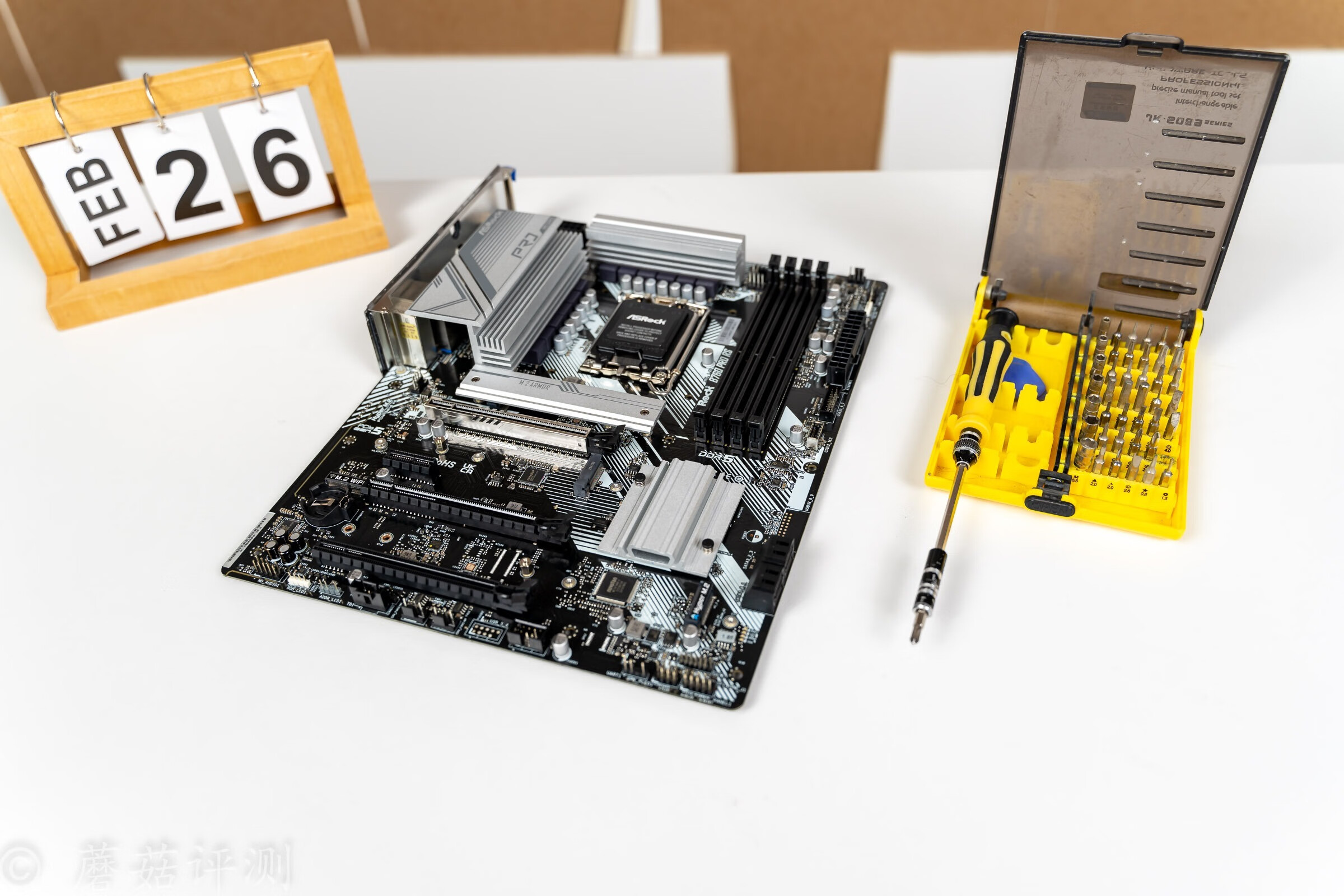

▼接着就是主板的拆解，看看更加细致的用料之类的。

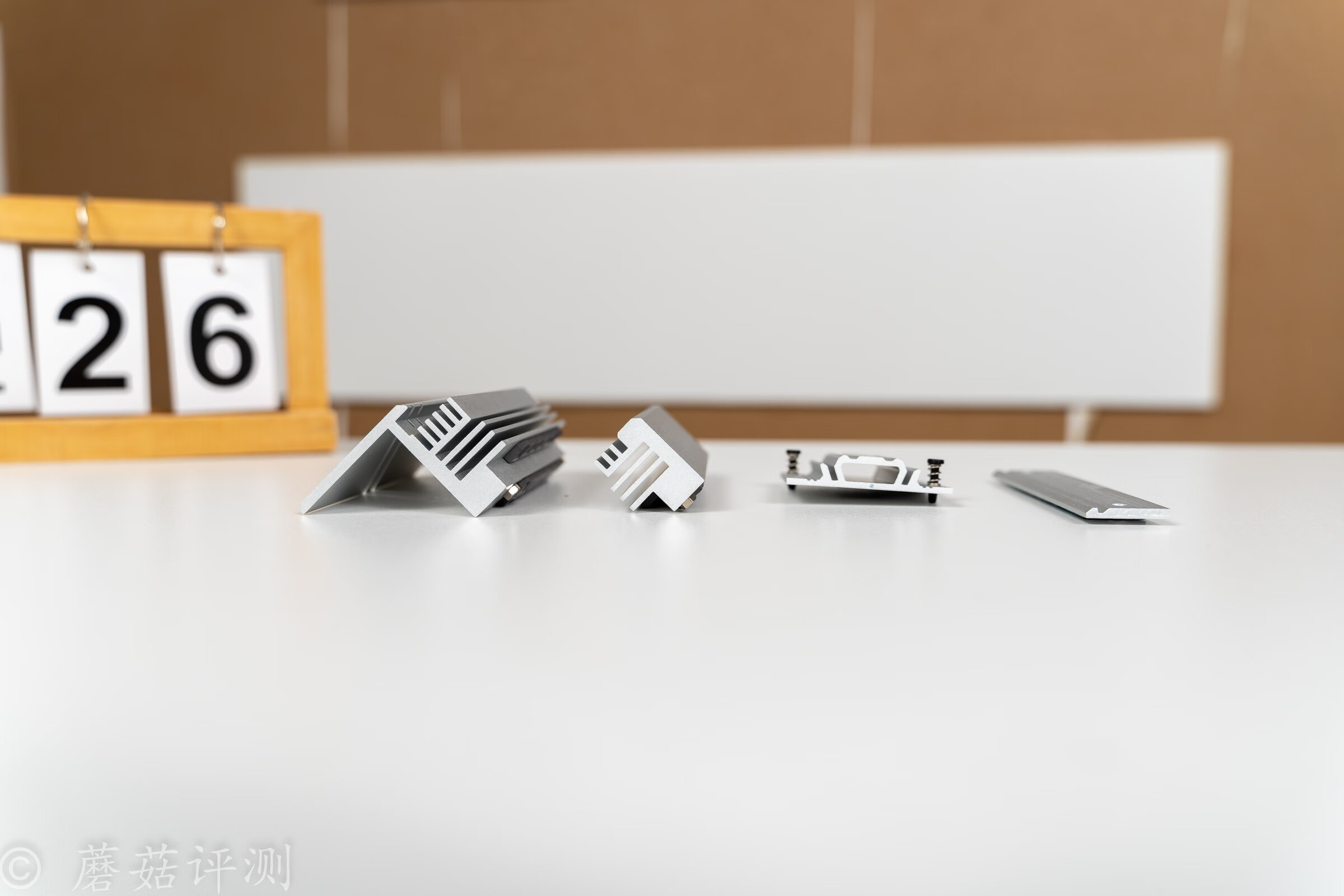

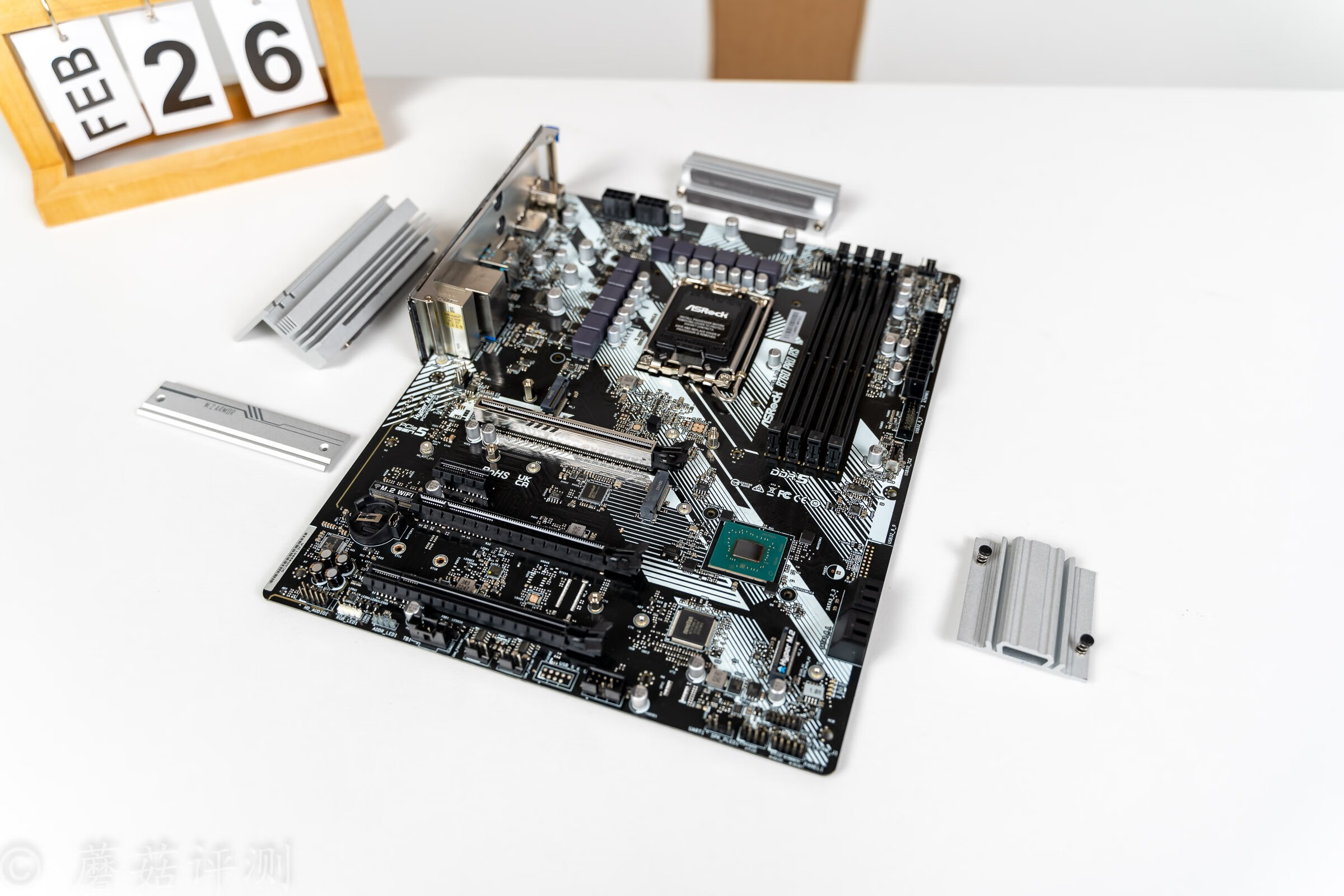

▼主板正面有四块金属散热片，其中两块负责供电，一块负责M2、一块负责南桥。

▼负责供电部分散热的金属块体积巨大，且有横向和纵向的散热鳍片设计，可以充分利用机箱内部不同方向的机箱风道，提高散热效率。

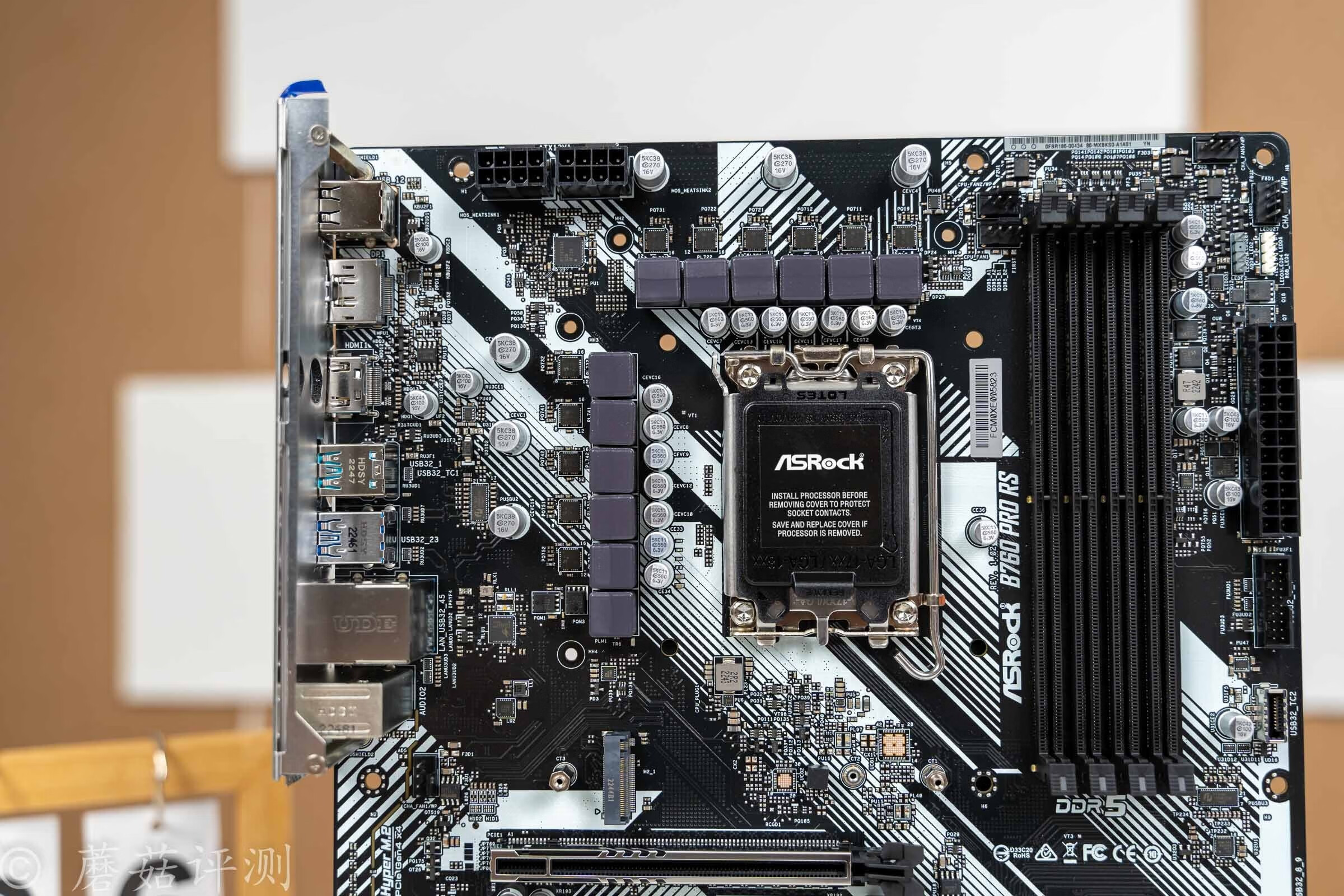

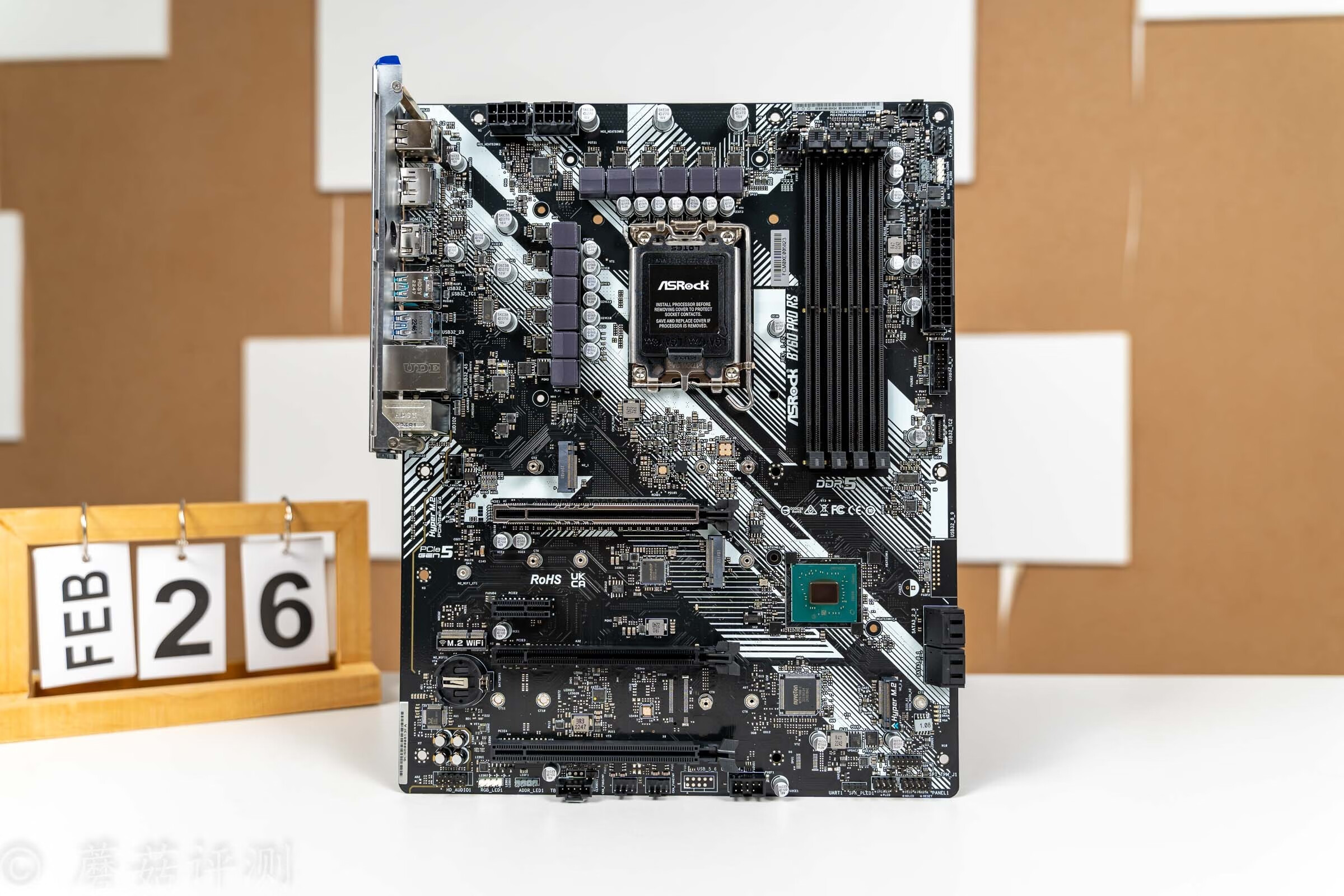

▼去掉各种覆盖件之后，主板的颜值也很漂亮，PCB的表面有漂亮的黑、白配色的涂装。

▼主板的供电规格看起来不错，左侧有6相供电，上侧也有6相供电。

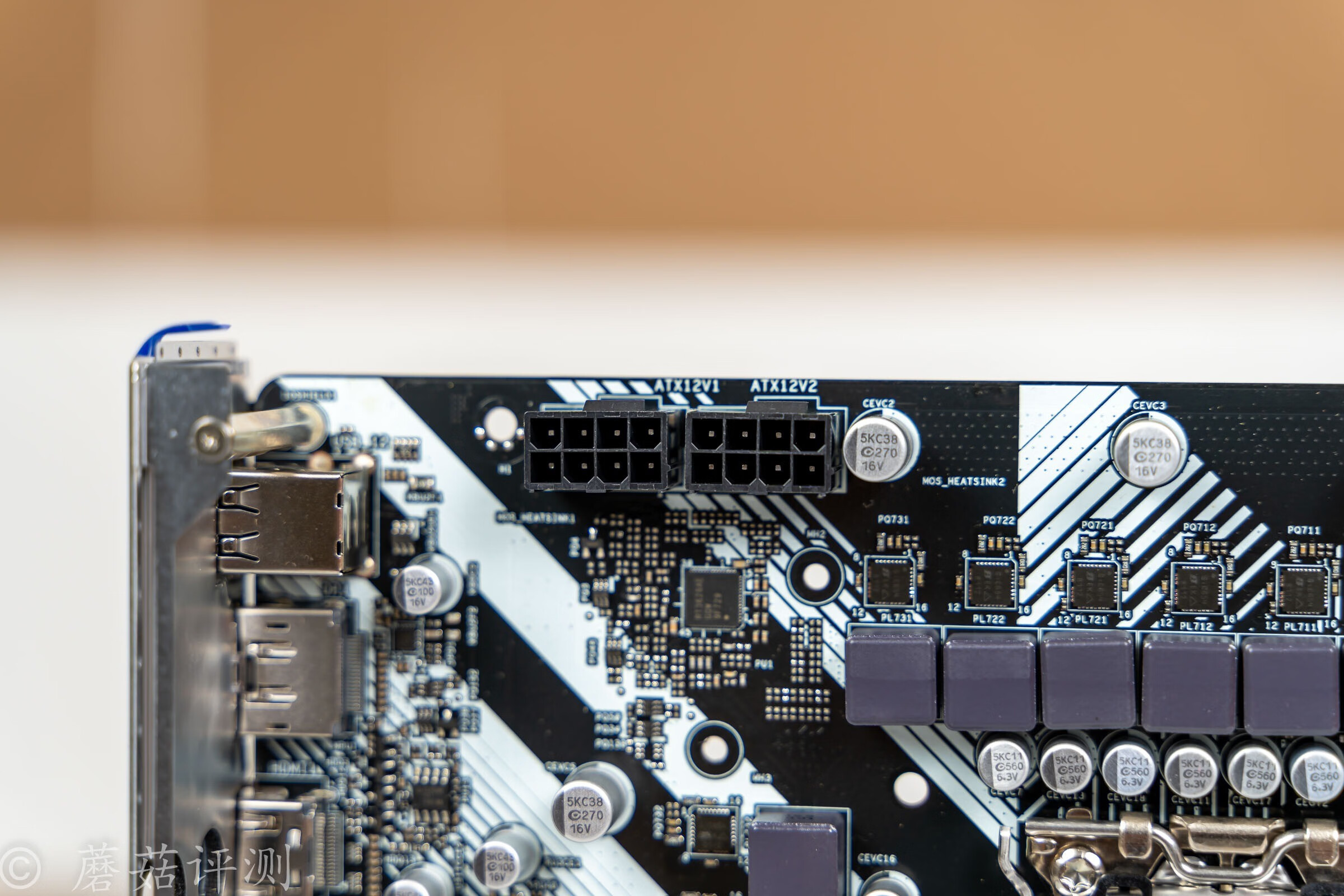

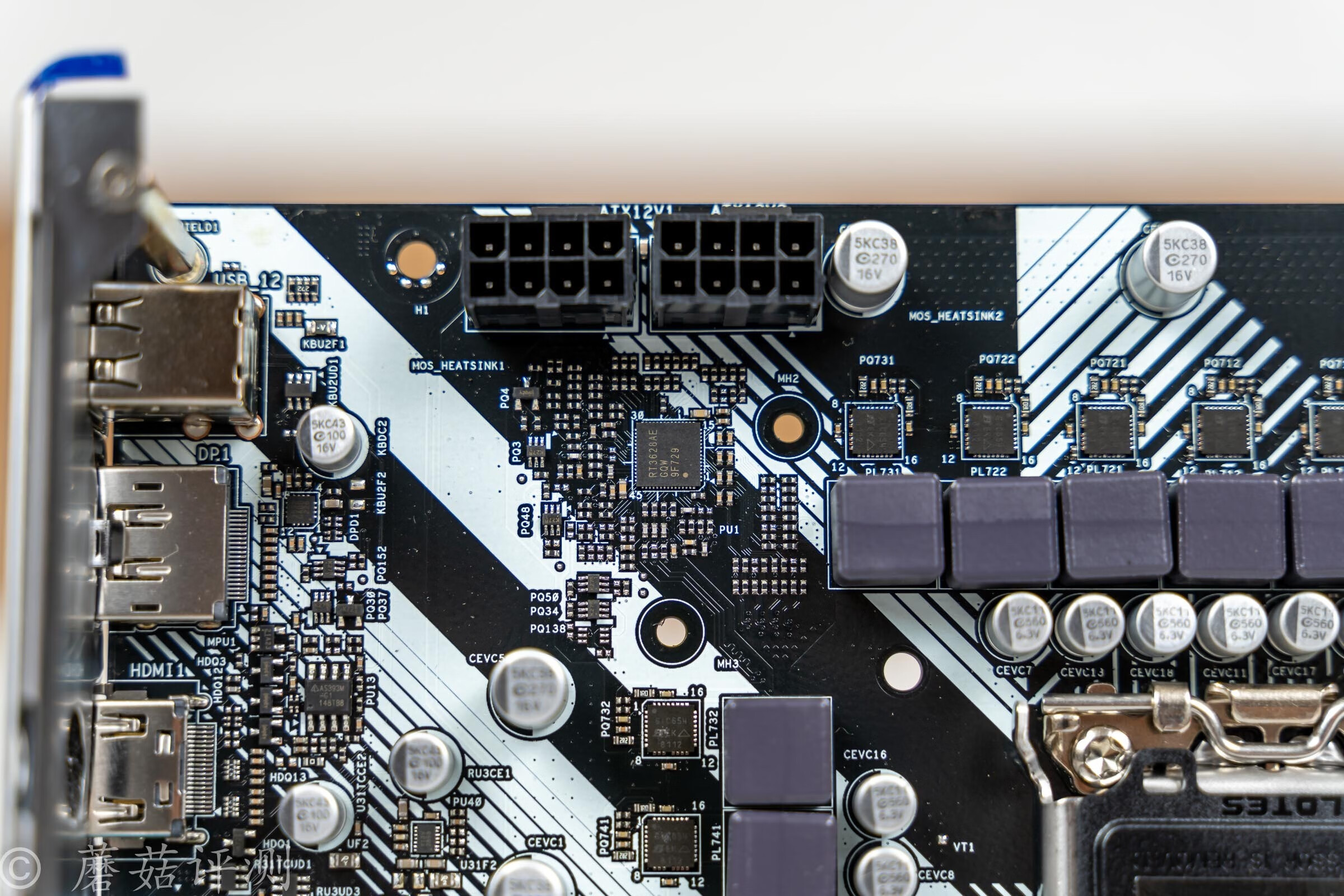

▼主板的CPU辅助供电插座采用双8Pin设计，触点都是实心金属的，过流能力更强。

▼下面是供电电路的PWM控制器，丝印RT3628AE，最大支持8+1双通道PWM控制信号输出。

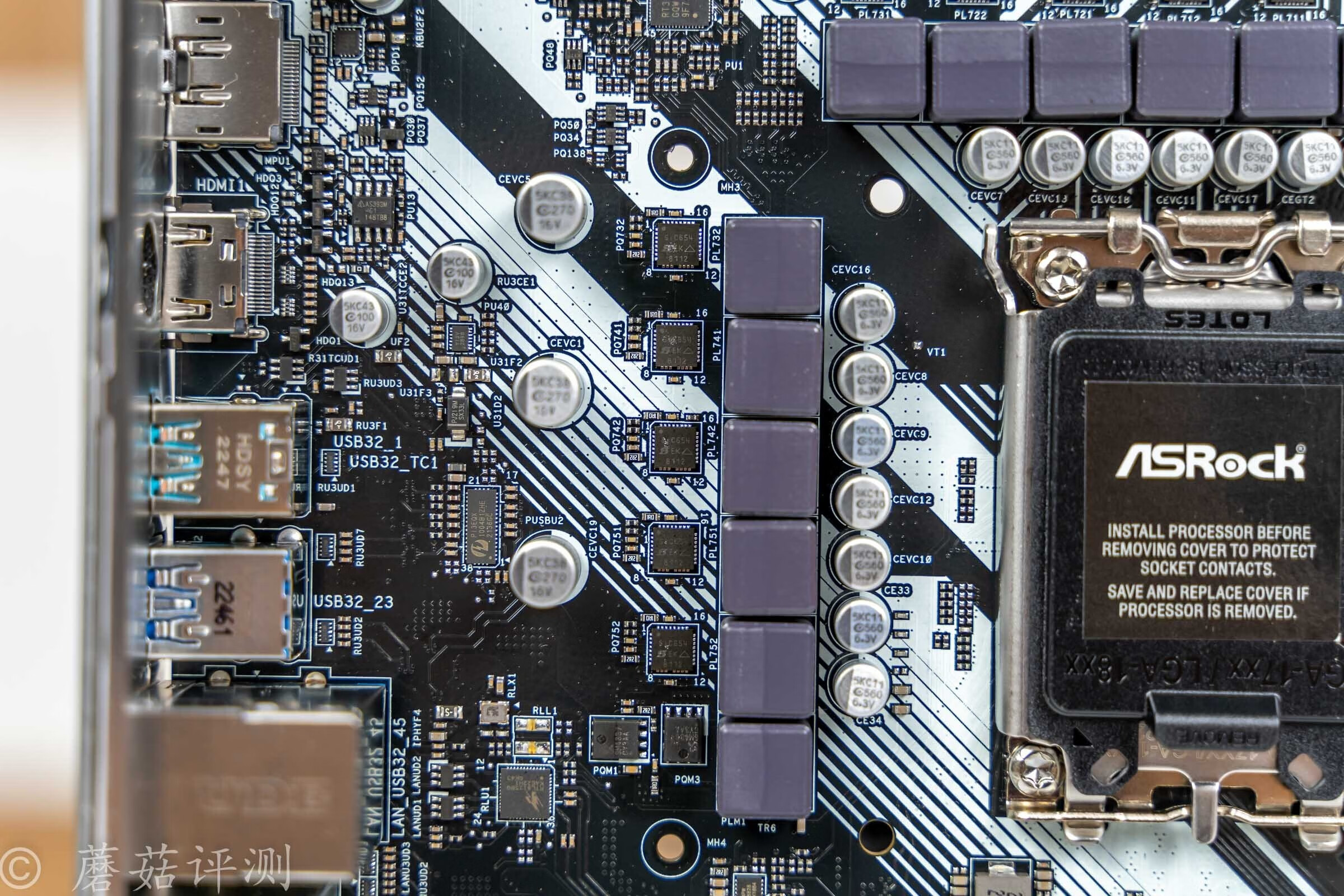

▼左侧有6相供电，上面5相用的是DrMos，丝印SIC654，最大稳定输出电流50A，用料非常不错。

▼最下面1相是上下桥式供电，负责处理器的外围供电，丝印SM4337，最大稳定电流55A。再下面是一颗单相的PWM控制器，集成驱动的。

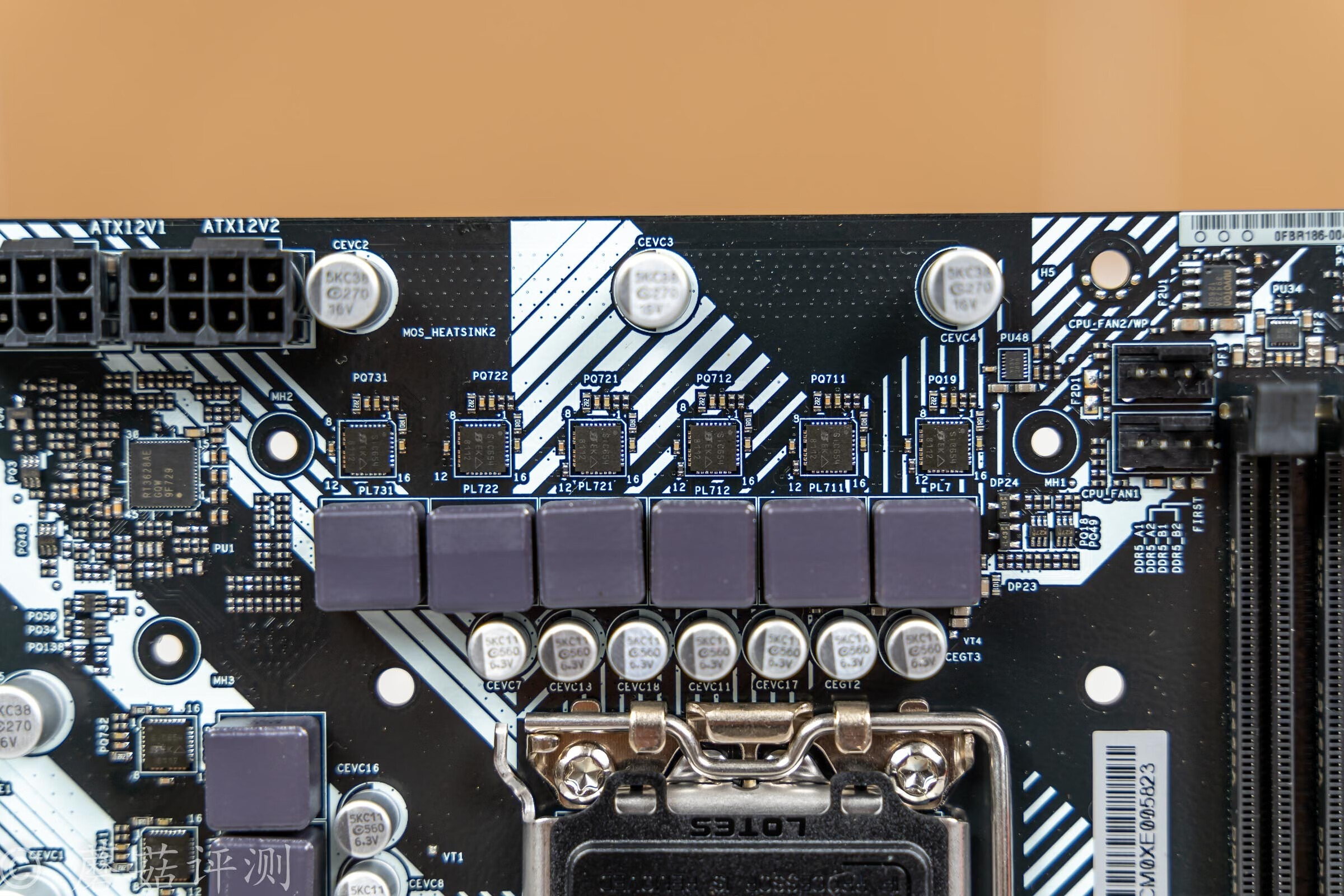

▼上侧有6相供电，清一色的DrMos，丝印SIC654，最大稳定输出电流50A。

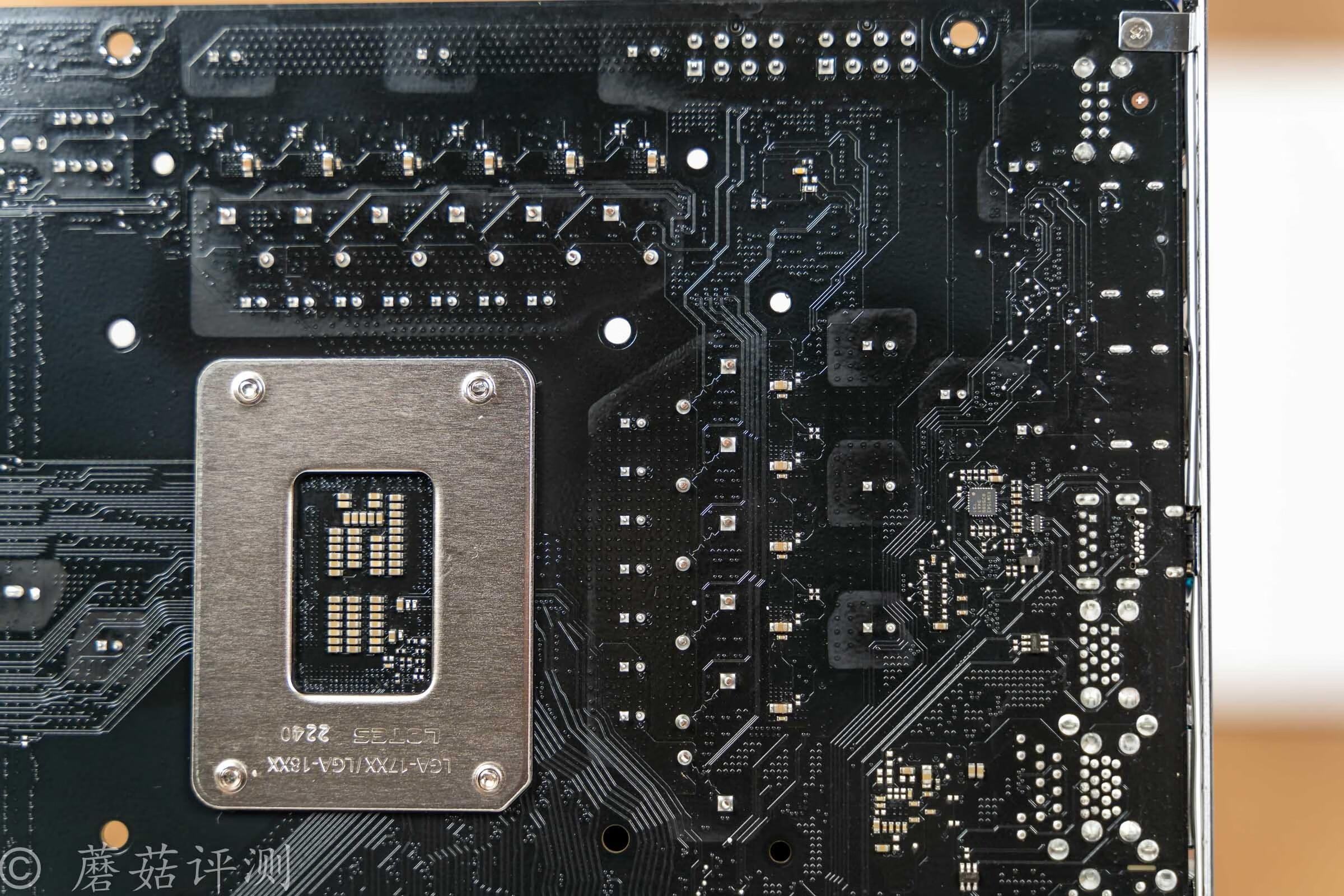

▼仔细观察主板背面PCB的走线，上侧最左侧1相供电是Vgt供电，那么，这块主板的供电规格就是10+1+1相供电，其中Vcore供电10相，超级并联结构，50A的DrMos，Vgt供电1相，50A的DrMos，外围供电上下桥设计，都是SM4337，最大稳定电流55A。

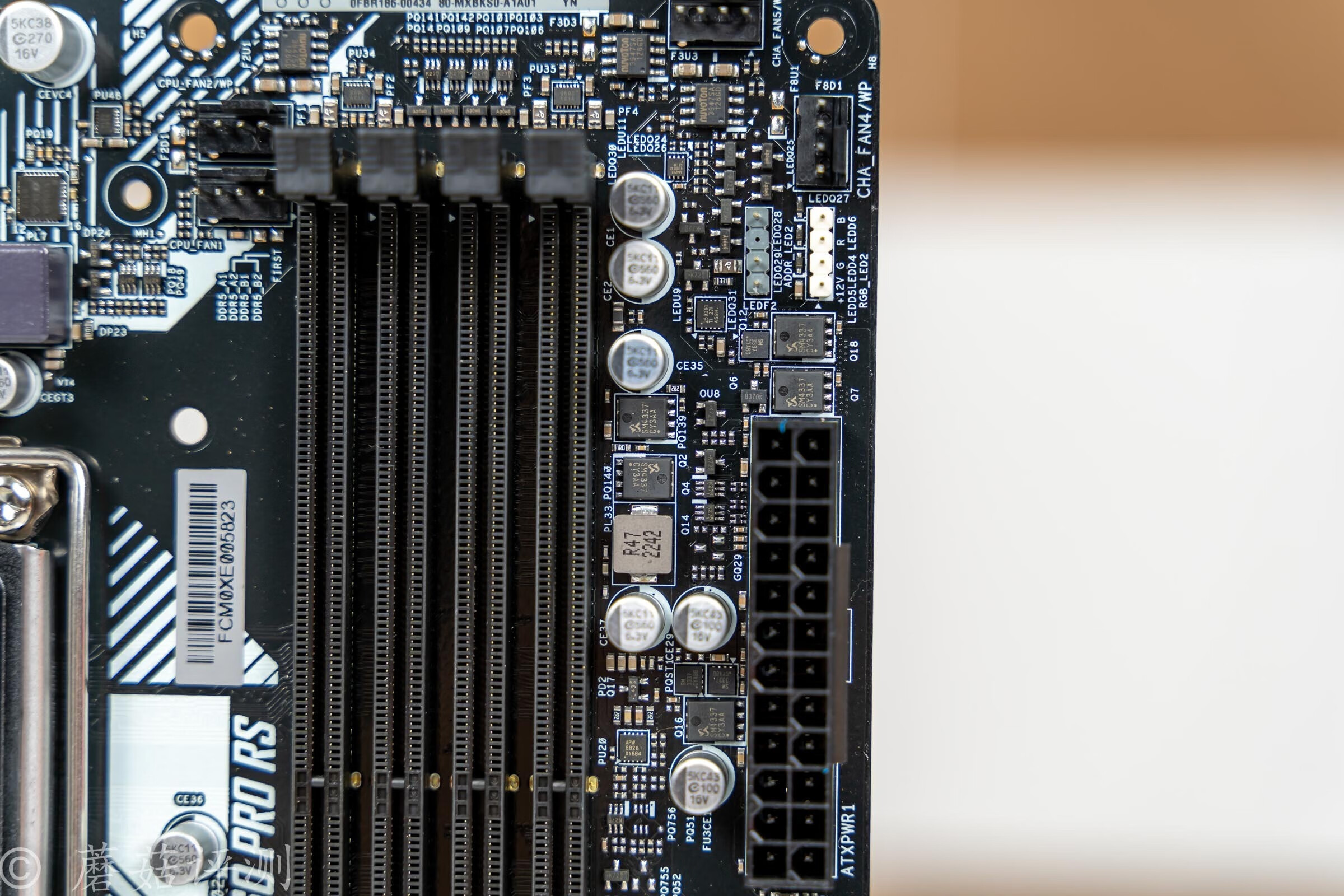

▼主板的内存插槽供电也是单相，上下桥设计，清一色的SM4337。

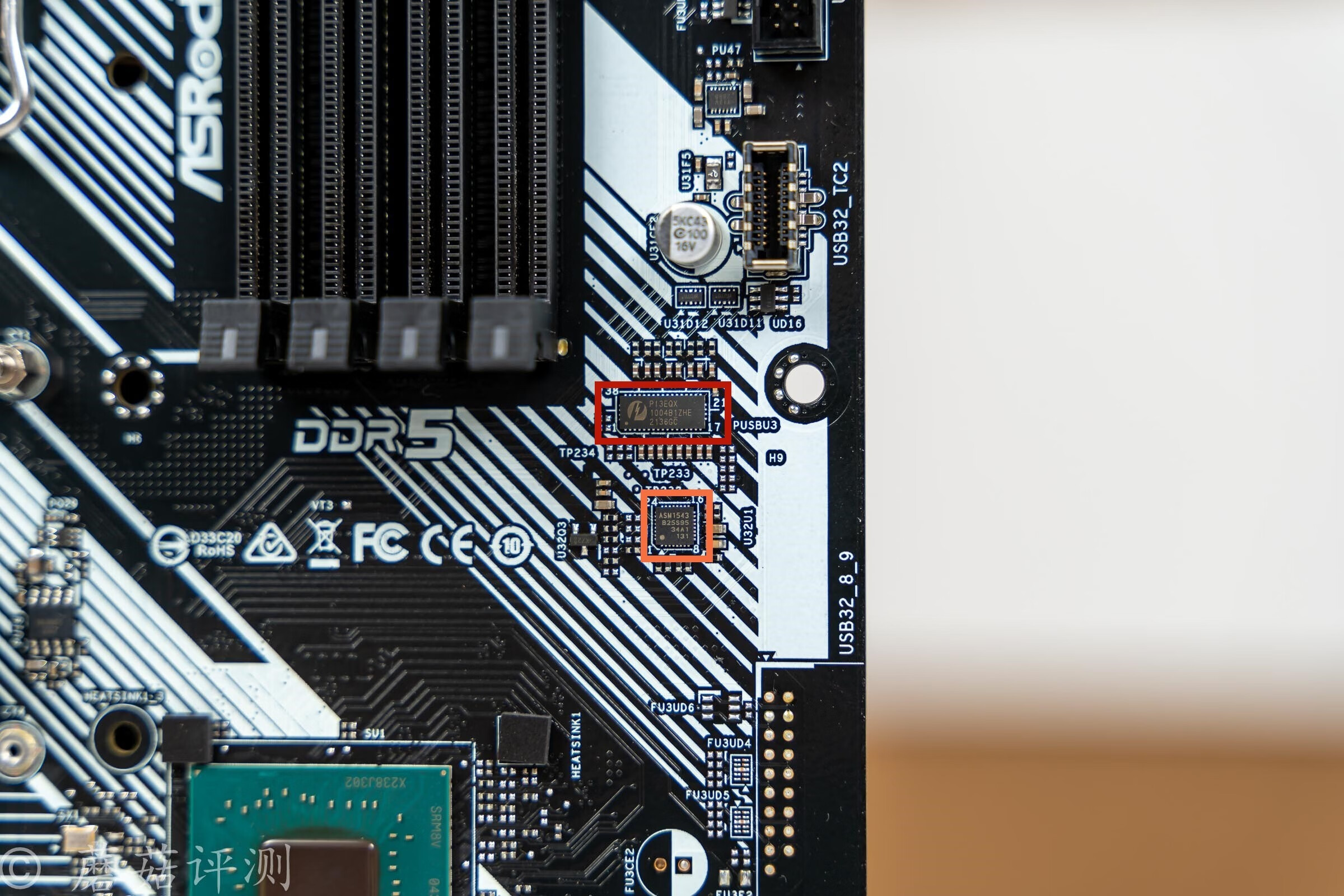

▼主板前置USB插座旁边，有两颗芯片，红框丝印P13EQX，是一个最大支持10Gbps带宽的MUX/DEMUX设备，给旁边的两个USB插座提供支持；橙框丝印ASM1543，Type-C主控芯片，主要用于支持Type-C识别功能。

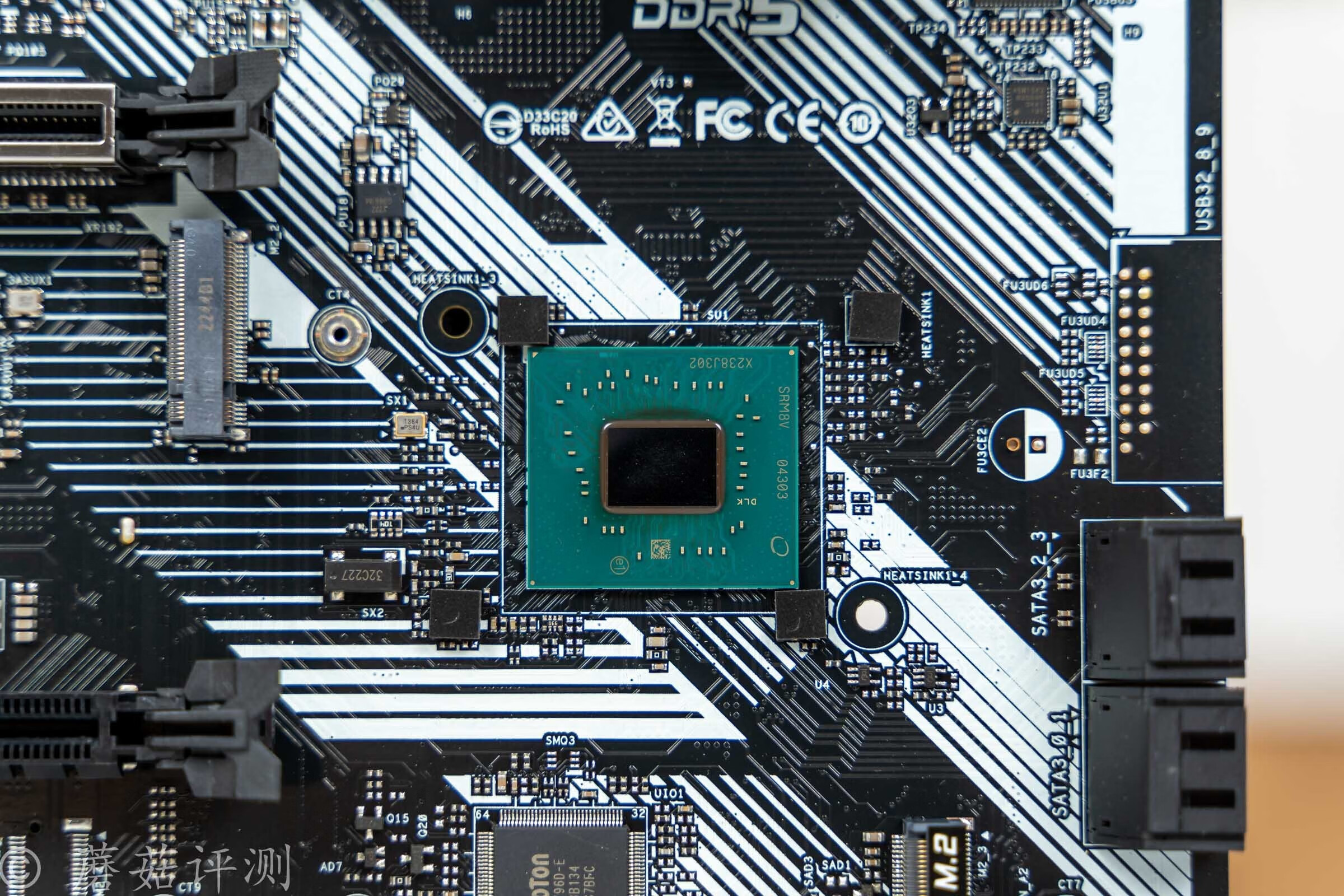

▼主板南桥芯片，很小一颗，四周有橡胶垫，用于保护芯片不被散热片压坏。

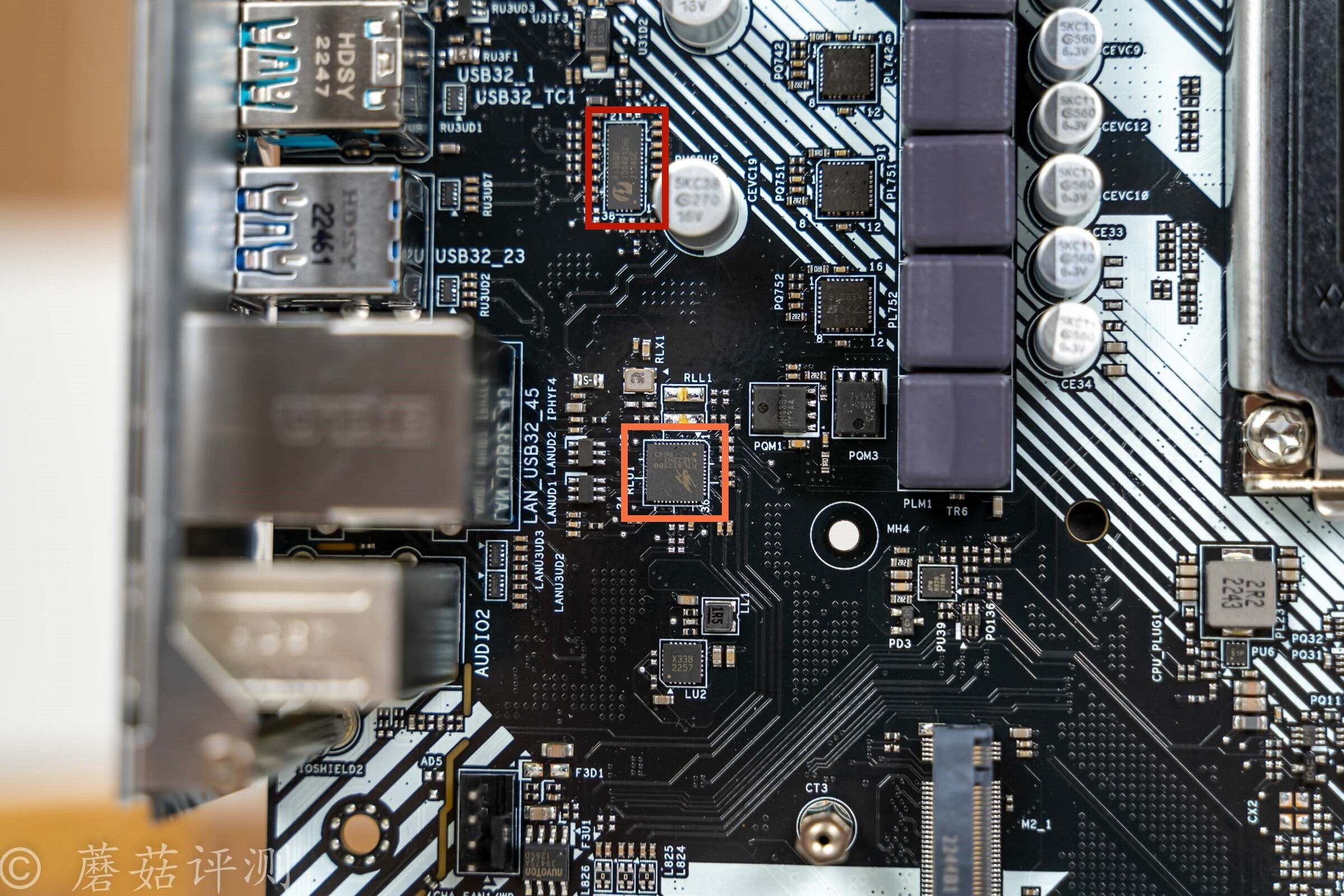

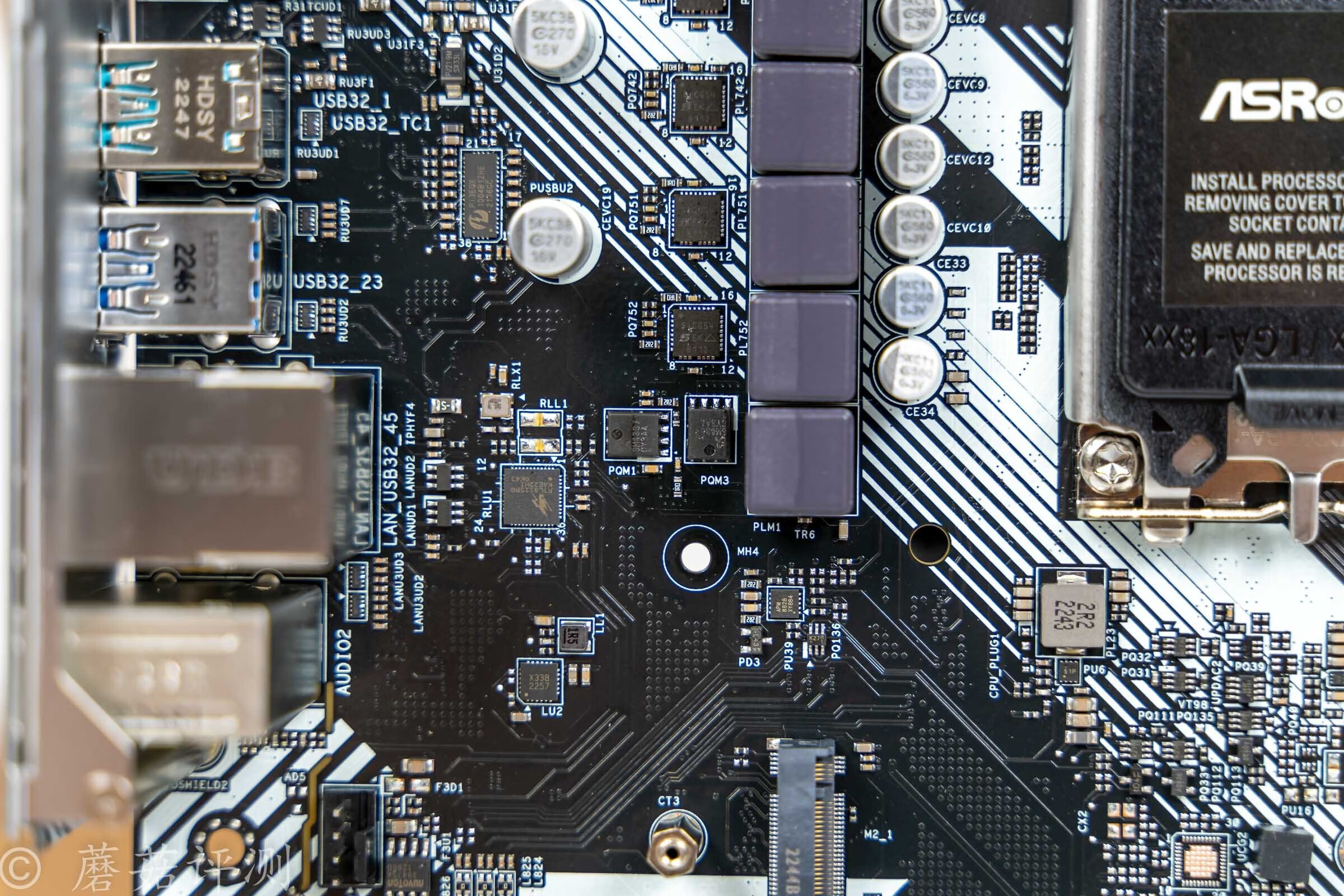

▼主板后部IO，后面有很多芯片，红框芯片丝印P13EQX，最大支持10Gbps带宽的MUX/DEMUX设备，给主板后部的USB接口提供支持；橙框芯片丝印RTL8125BG，2.5G带宽Lan口主控芯片。

▼主板后部还有一个ASM1543，给主板后部的Type-C接口提供支持。

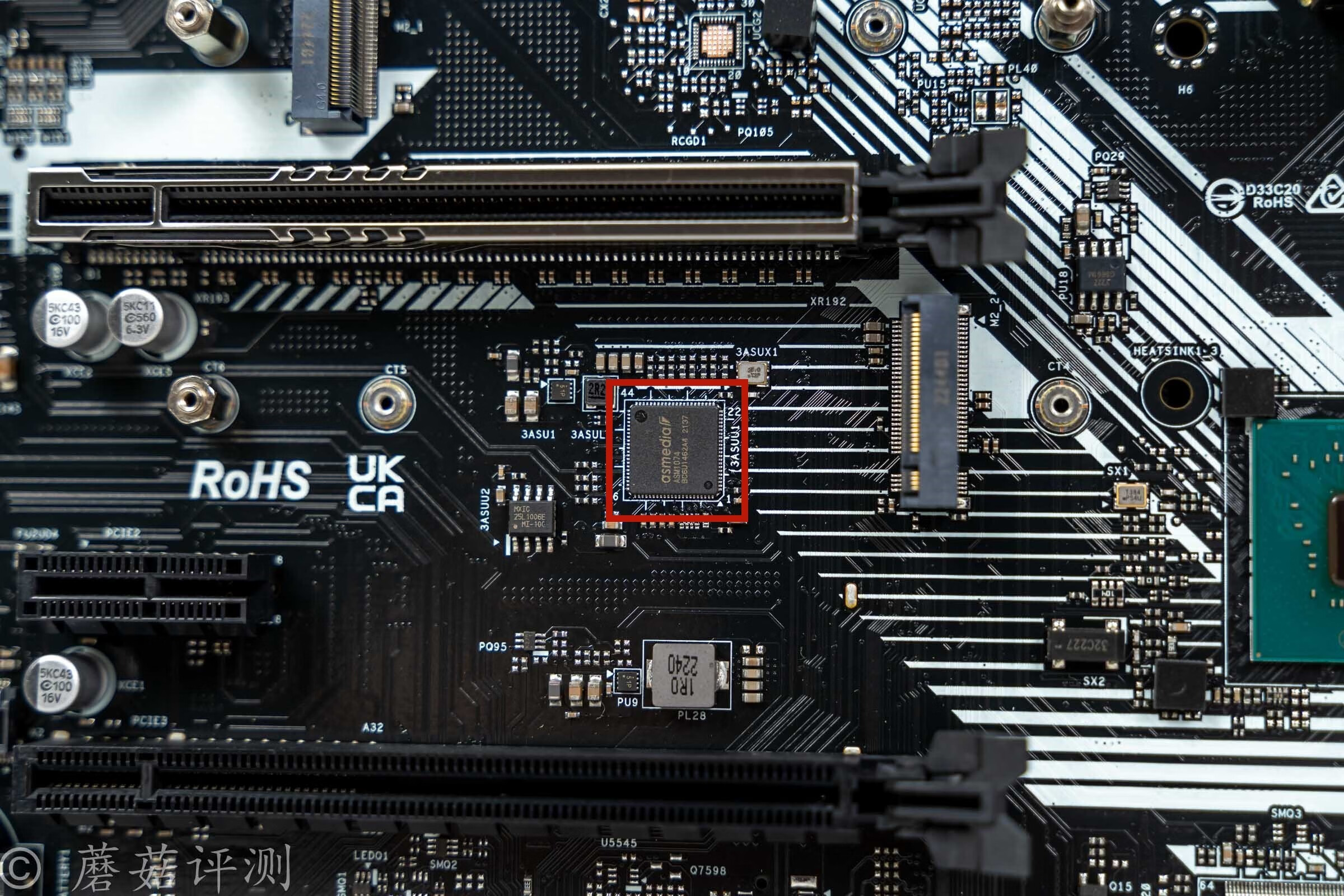

▼主板中间，有一个ASM1074，是一个USB3.0的HUB芯片，在南桥旁边。

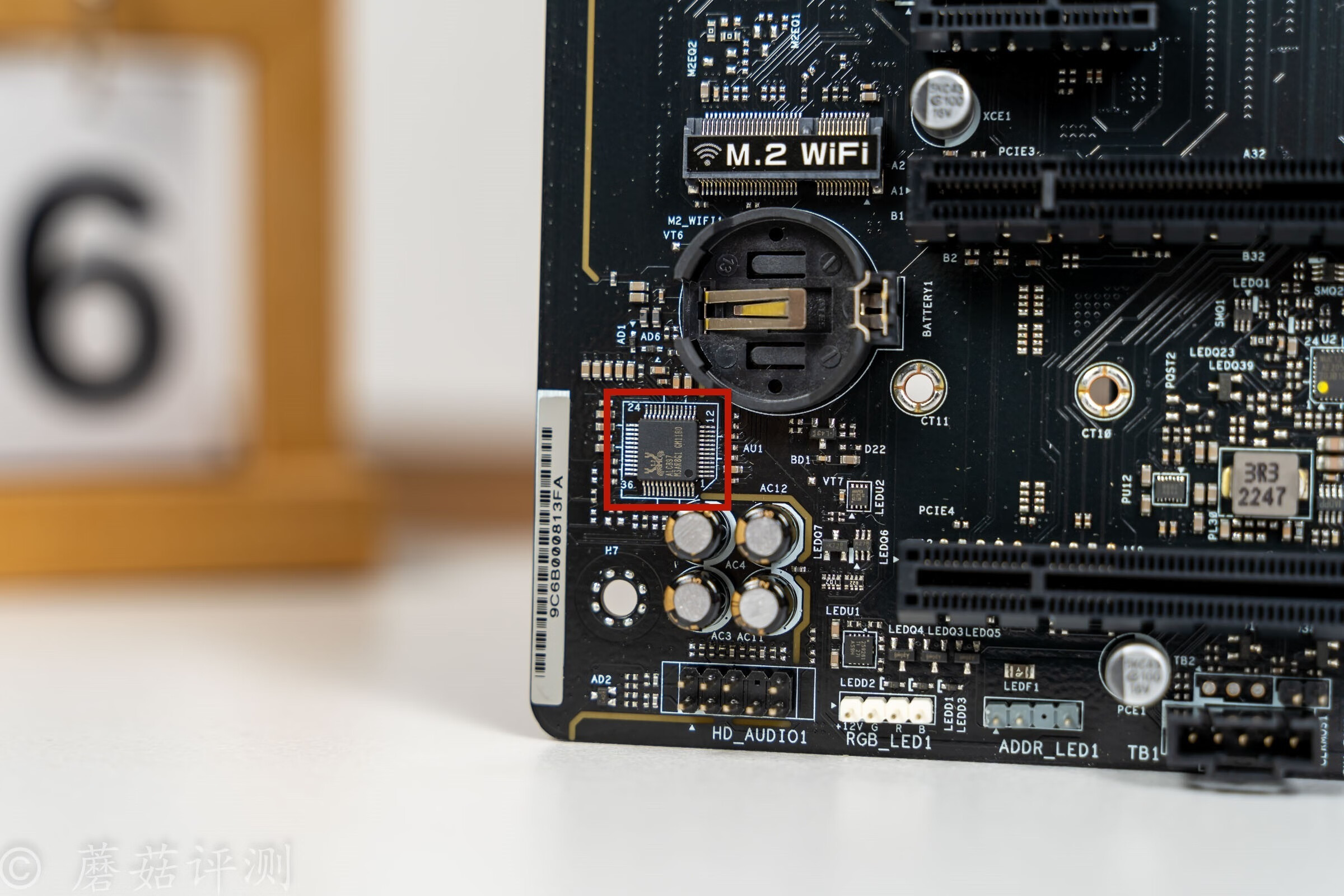

▼主板的左下角，声卡芯片，小螃蟹的ALC897，旁边是音频电容。

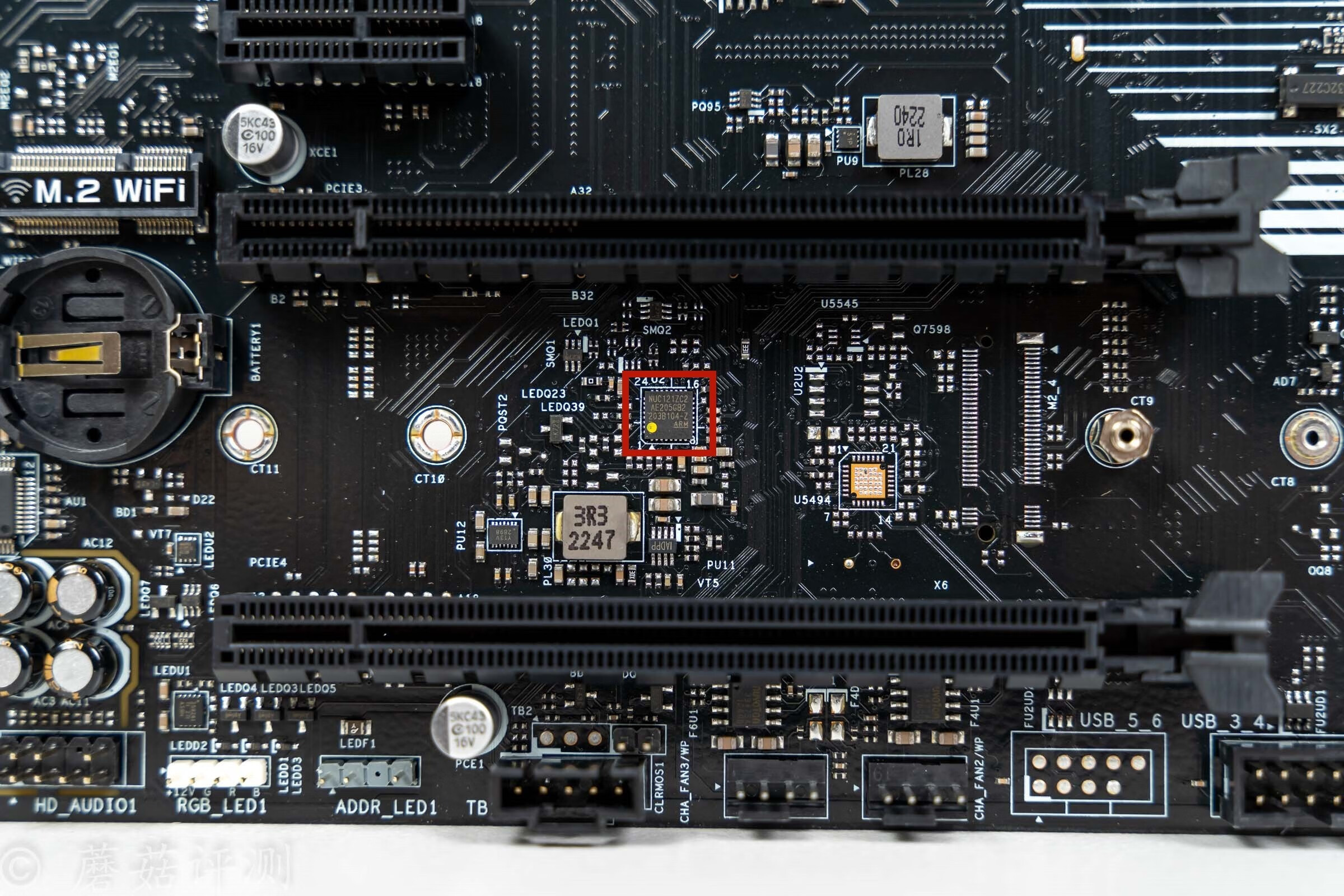

▼中间还有一个ARM架构的单片机芯片，丝印NUC121ZC2AE，一般用于主板灯控。

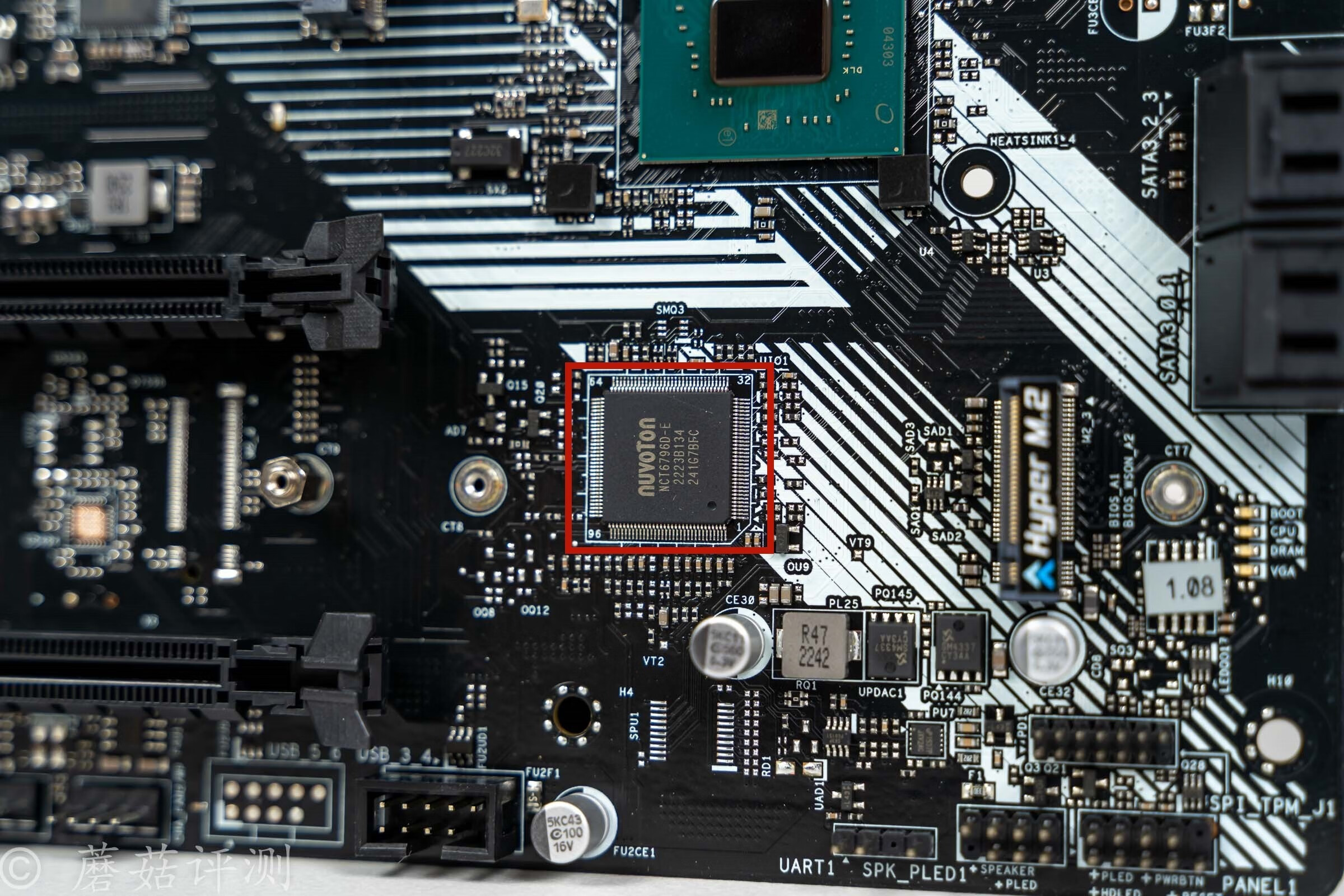

▼监控芯片，丝印NCT6796D，用于检测主板的各项参数。

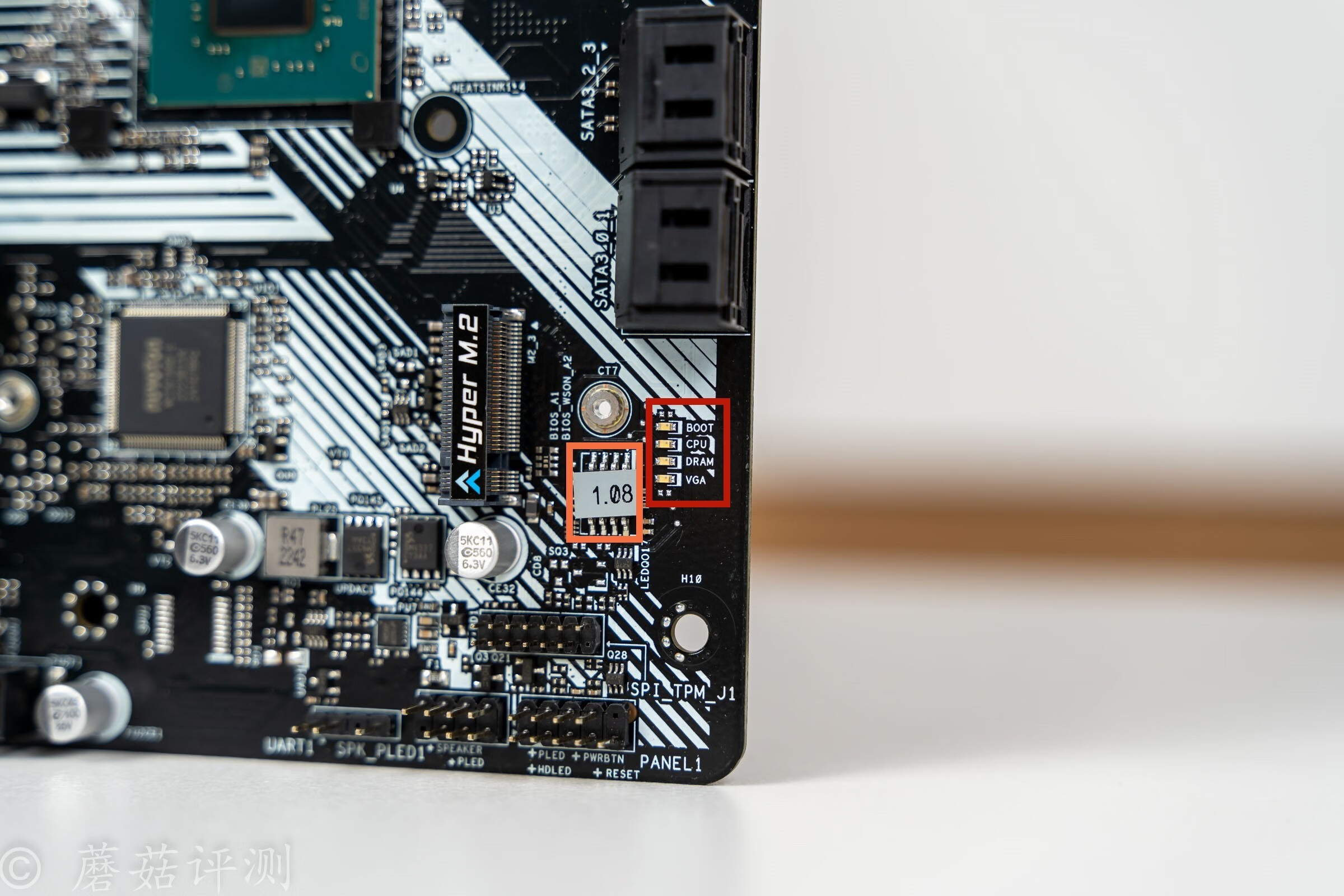

▼主板的右下角，红框部分，SATA接口的下面，有四个DeBug指示灯，贴片LED的，方便日常快速排故；橙框芯片为主板的BIOS存储芯片，传统的8角封装。

五、总结

华擎这块匠心系列B760 Pro RS D5主板的综合表现还是非常不错的，将主板的规格尺寸提升到了ATX，拥有了更大的面积，可以放下更多的M2插槽和PCIe插槽，标配了M2 WIFI插座，充分利用B760芯片组，极大的提高了主板的极限拓展能力。

在细节方面，这块主板的表现也是非常不错的。供电部分的用料很棒，采用10+1+1的供电规格，Vcore和Vgt供电都是清一色的50A的DrMos，且覆盖有体积不小的金属辅助散热片，CPU辅助供电插座采用双8Pin设计。主PCIe插槽是PCIe5.0 x 16的，外面有金属件包裹，提高稳定性和寿命表现。

唯一让蘑菇不爽的是，只有一个USB2.0插座，比常见的主板少了一个。

谢谢大家！
