一、        前言




银欣的这款SG16的机箱内部空间设计的很有意思，容量13L，但是却可以兼容275mm长度的显卡、ATX规格的电源、DTX的主板、172mm高度的塔式风冷以及120一体式水冷，内部空间的利用非常灵活。




这种规格的硬件兼容性，就可以装一些性能稍微强劲一些的配置了，嘿嘿。




但对于ITX机箱来说，兼容归兼容，真要装的话，还是需要实际试试，才知道效果如何。蘑菇今天就试试银欣的SG16机箱对于ATX电源+120水冷的兼容性表现如何。




二、        升级ATX电源和120水冷、银欣（SilverStone）SG16珍宝16机箱真能装 开箱

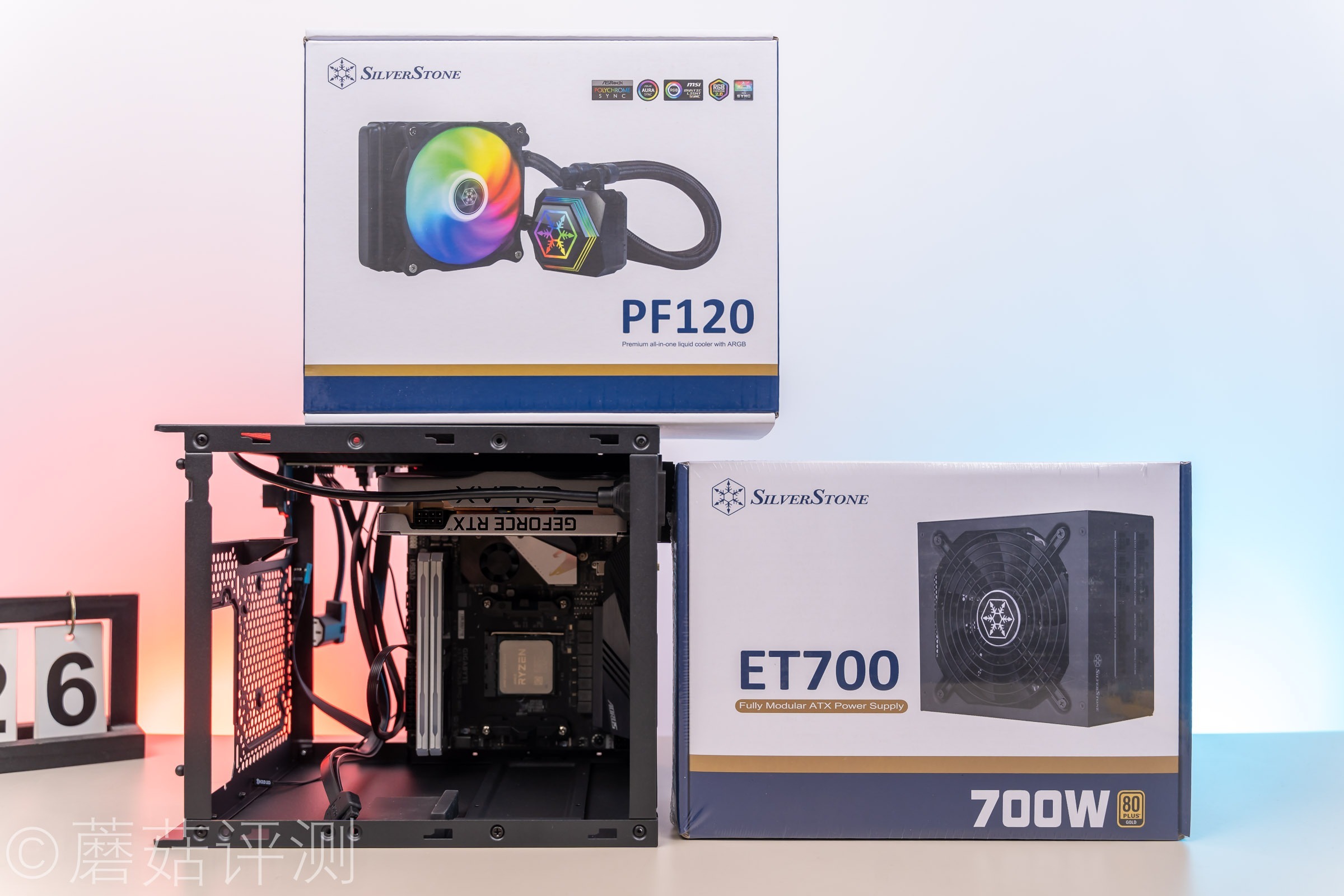

▼水冷和电源，还有机箱放一起，感觉电源和水冷的包装都比机箱大。













1、        银欣ET700金牌全模组电源

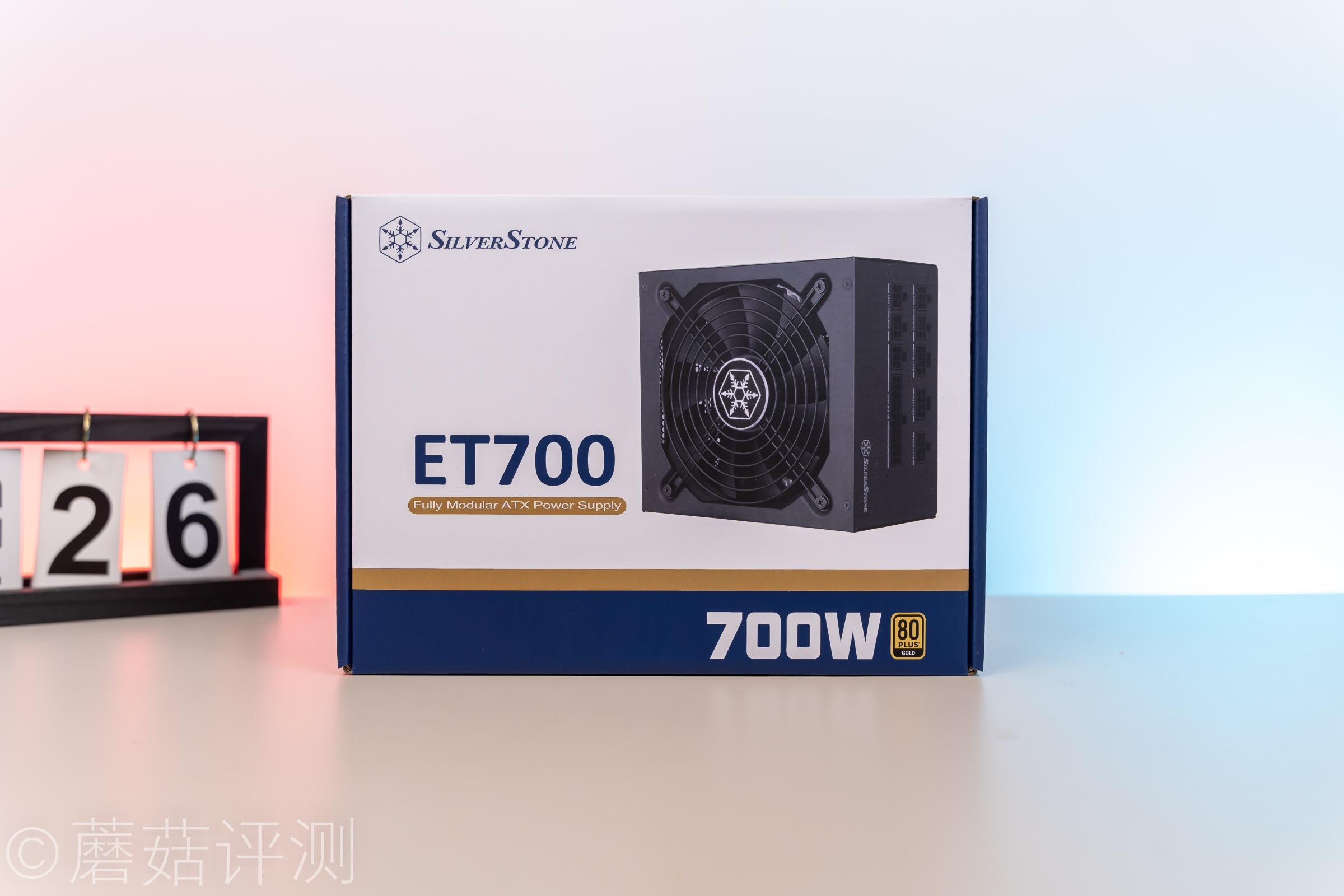

▼电源的包装很熟悉的银欣风格，白色搭配深蓝色，中间是电源的彩印，旁边是型号。

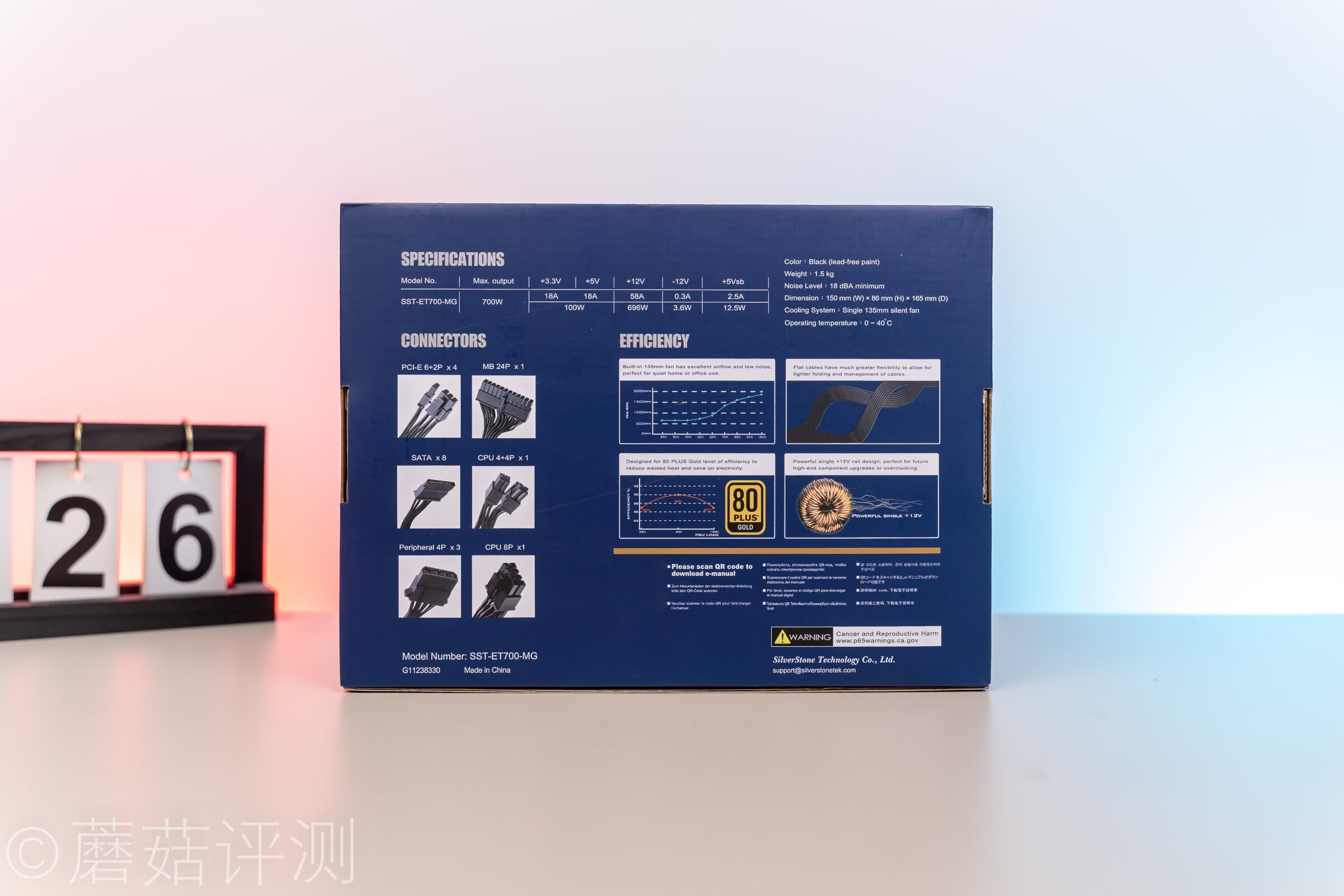

▼包装的背面，印着电源的参数，模组线，以及一些性能曲线。

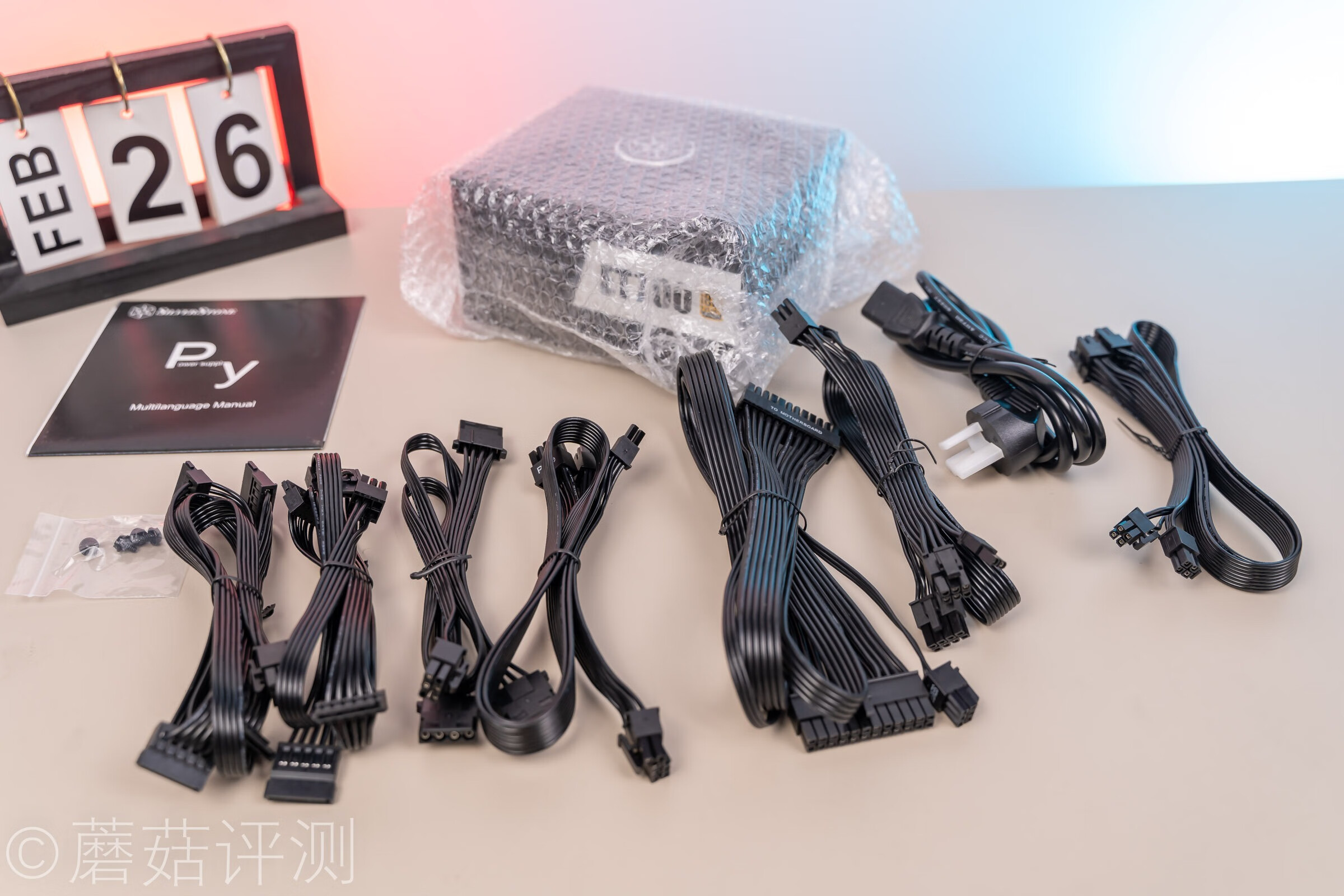

▼模组线看起来还是很多的，一大堆。扁线设计，日常走线应该会方便的。













2、银欣PF120一体式水冷散热

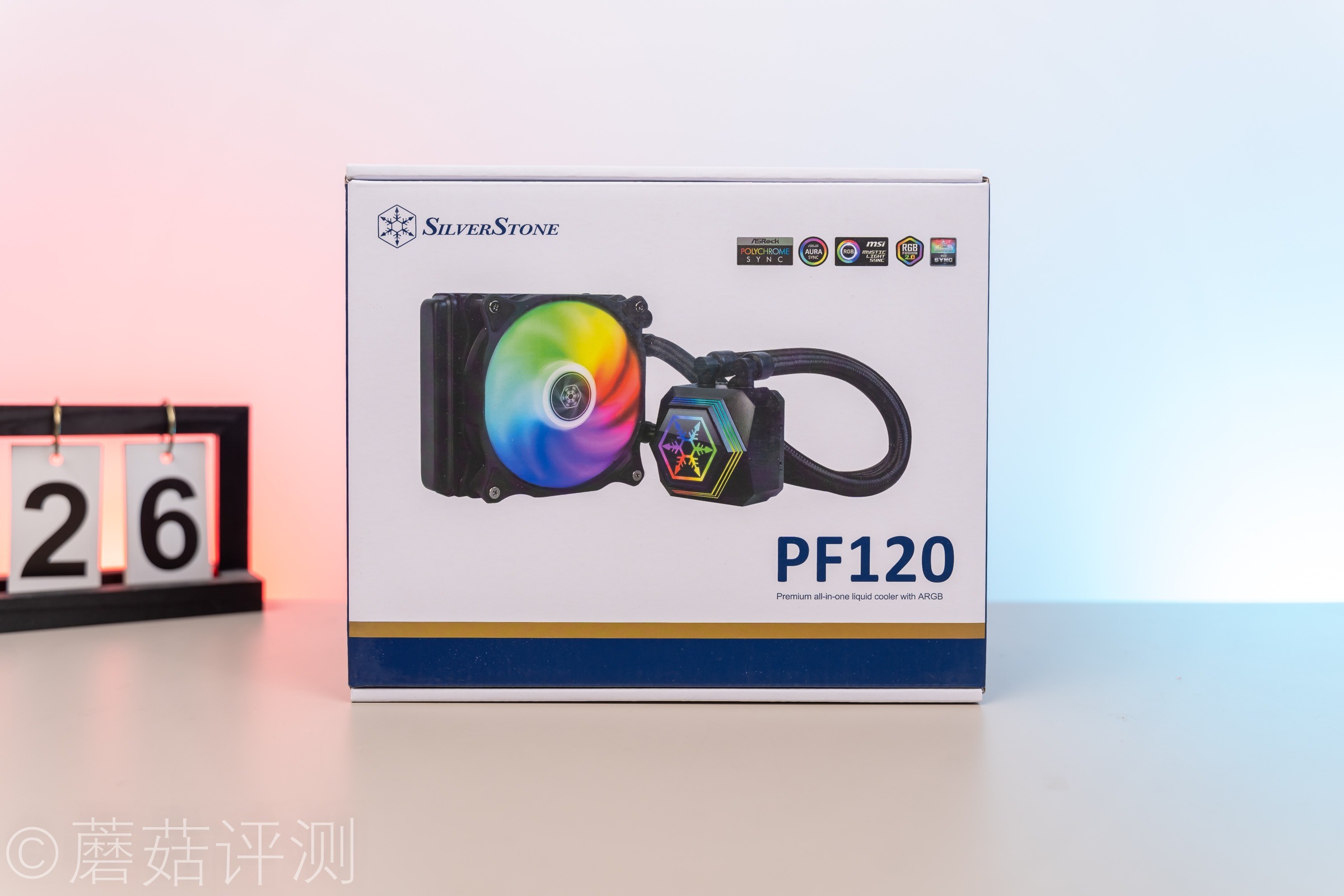

▼水冷散热的包装看起来要好看一点，主要是水冷的彩印更漂亮。

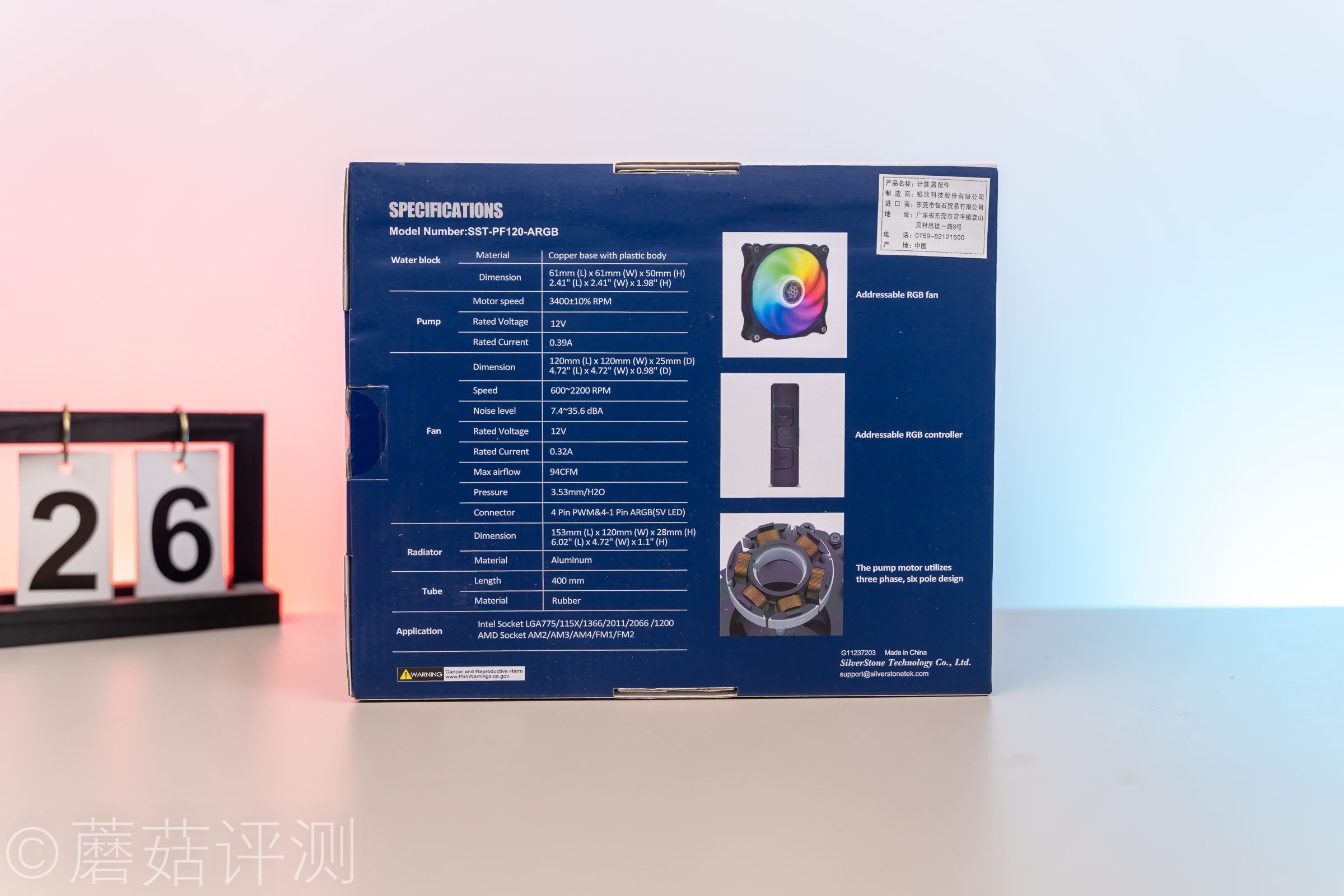

▼包装背面详细的介绍了水冷的参数。

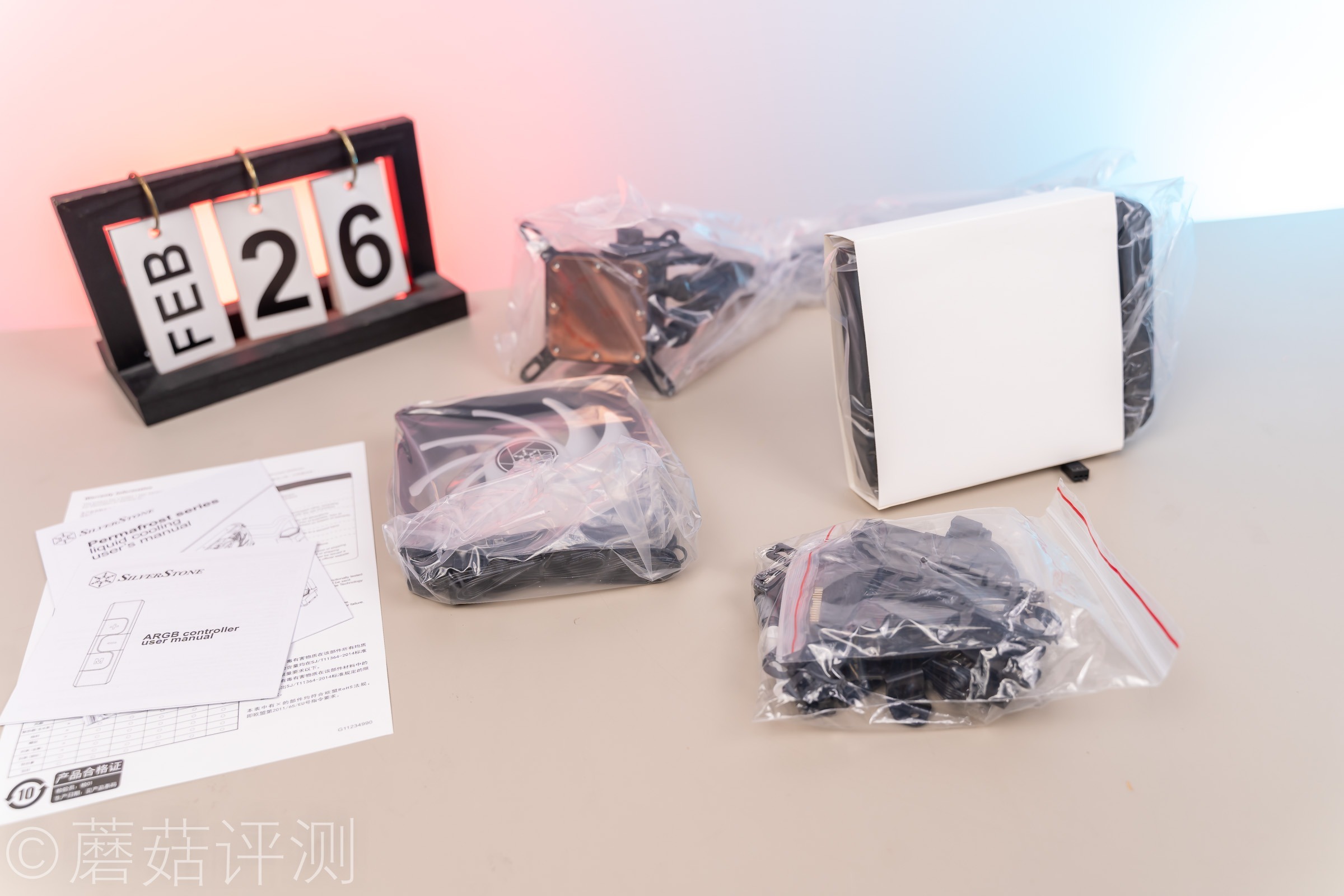

▼包装里面除了水冷之外，还有一些配件和说明书。













三、        升级ATX电源和120水冷、银欣（SilverStone）SG16珍宝16机箱真能装 外观




1、银欣ET700金牌全模组电源

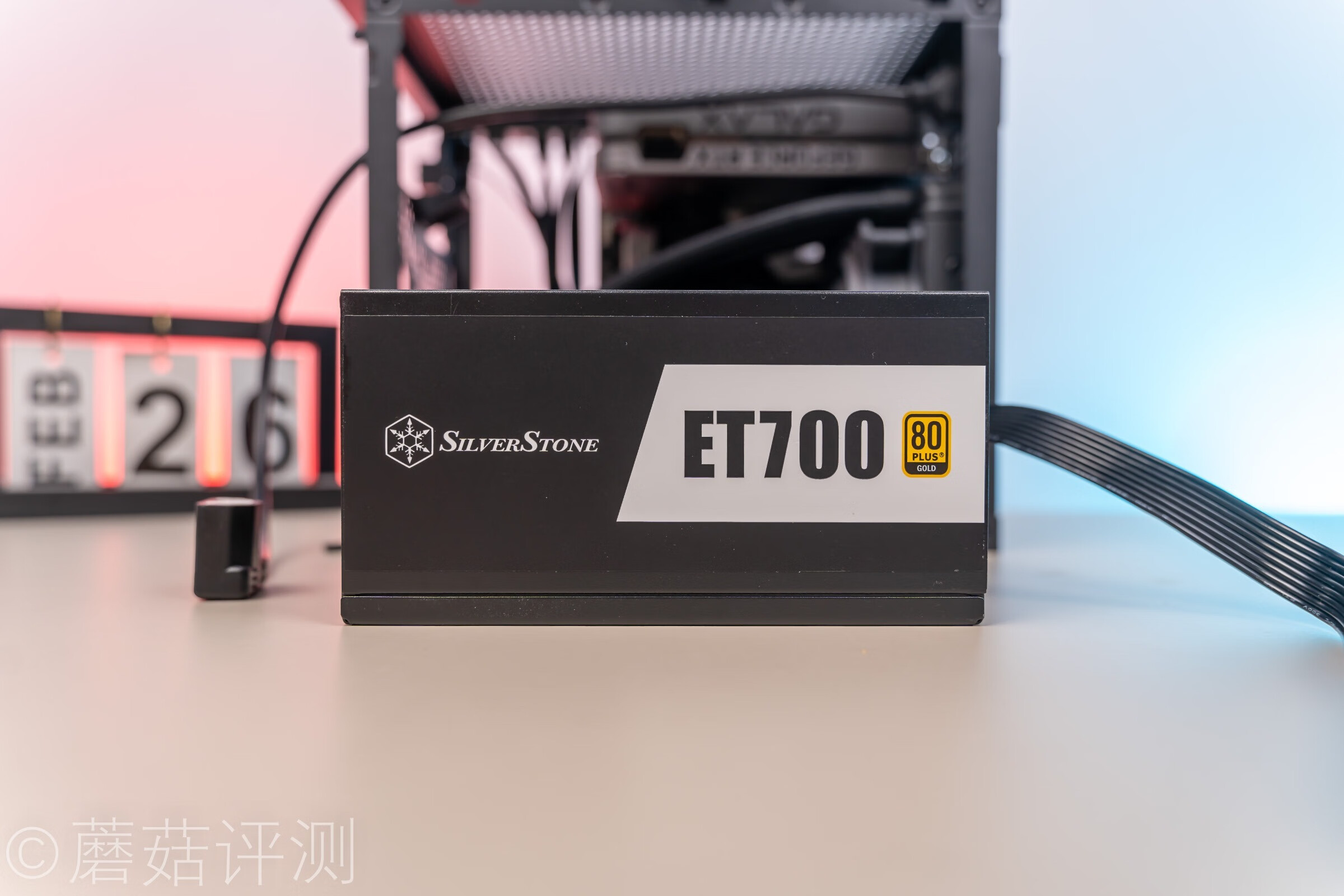

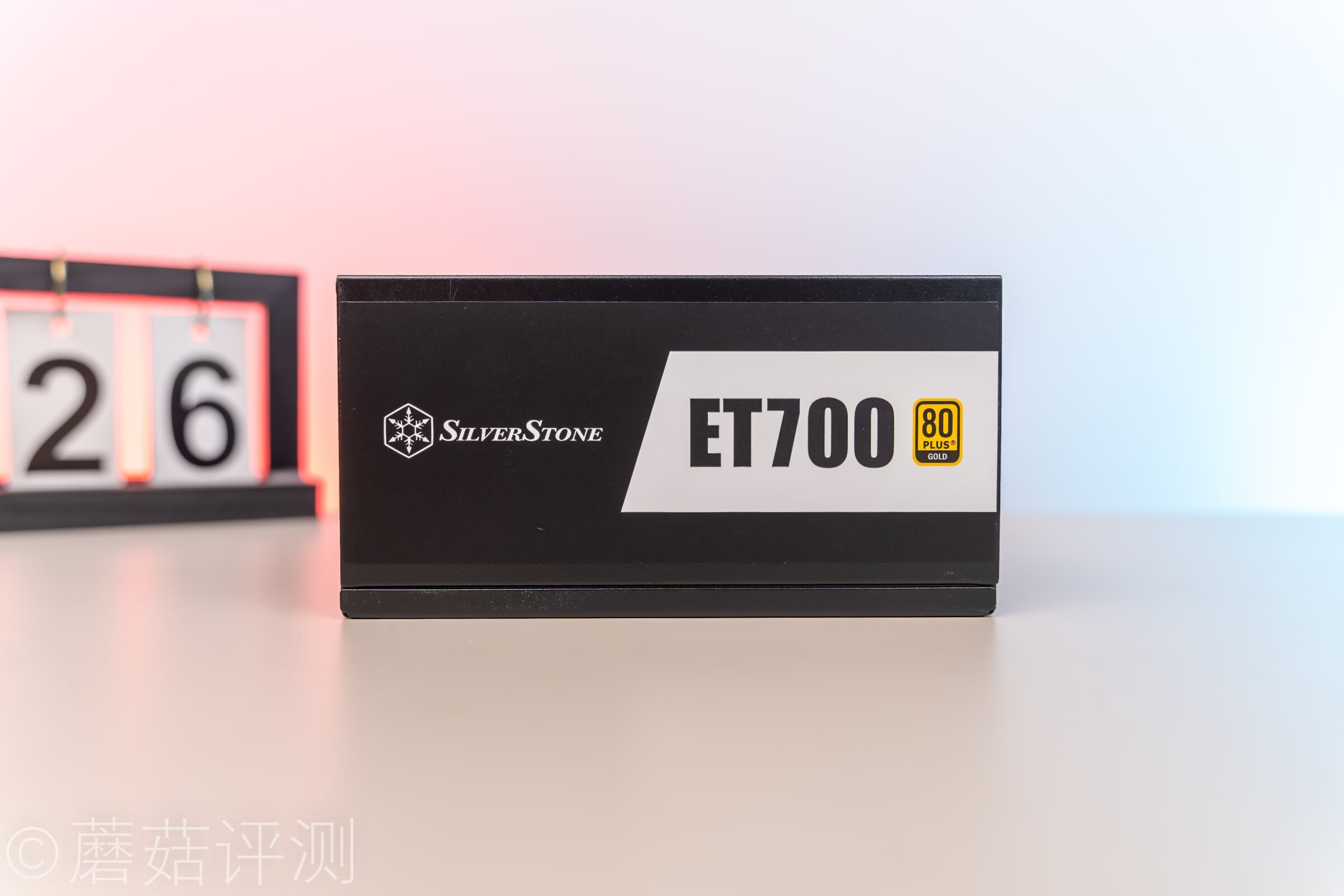

▼电源的侧面标签很漂亮，黑色搭配白色，上面有电源的型号。

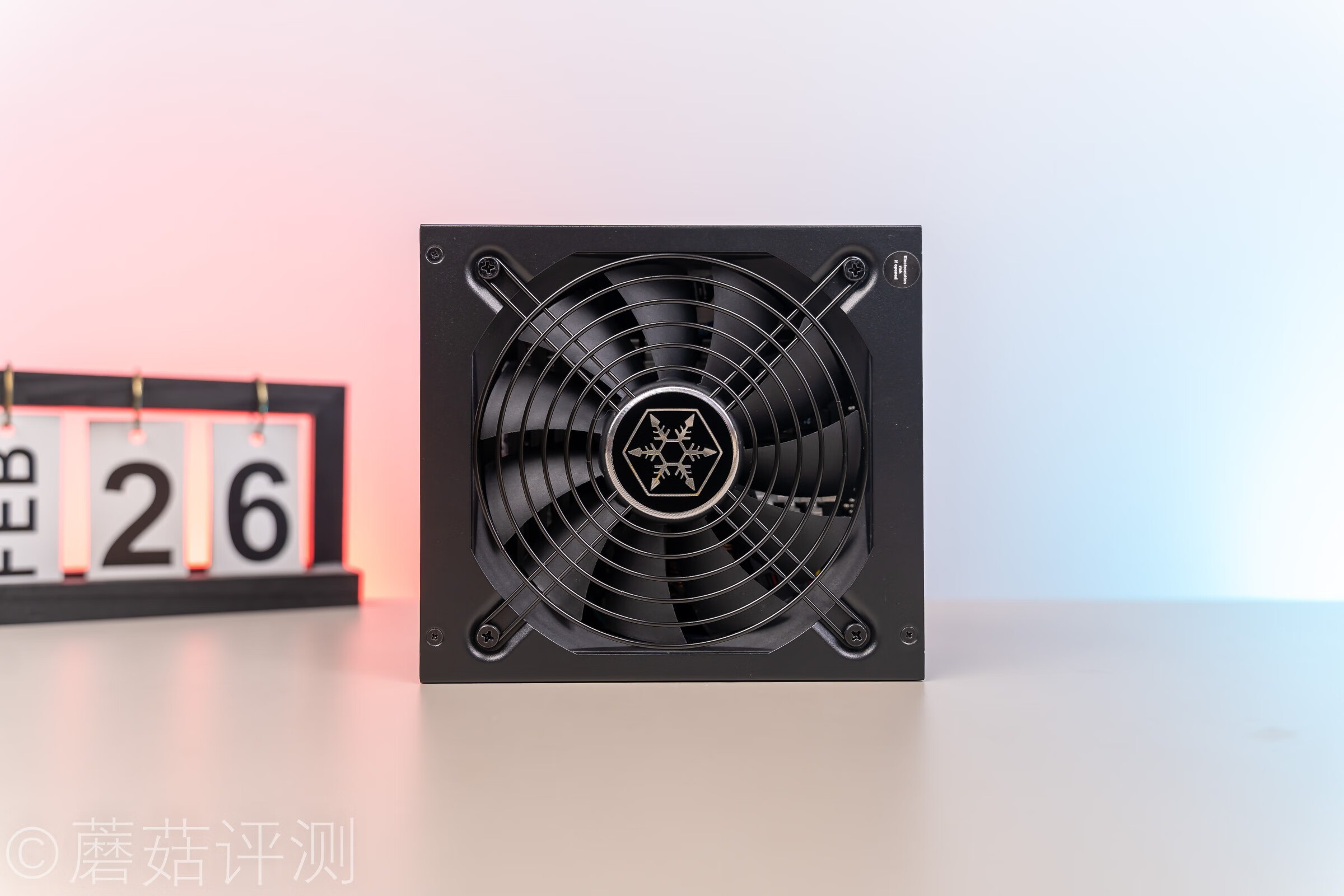

▼电源的侧面有面积硕大的散热风扇，外面有金属格栅，格栅中间有金属的银欣的LOGO。

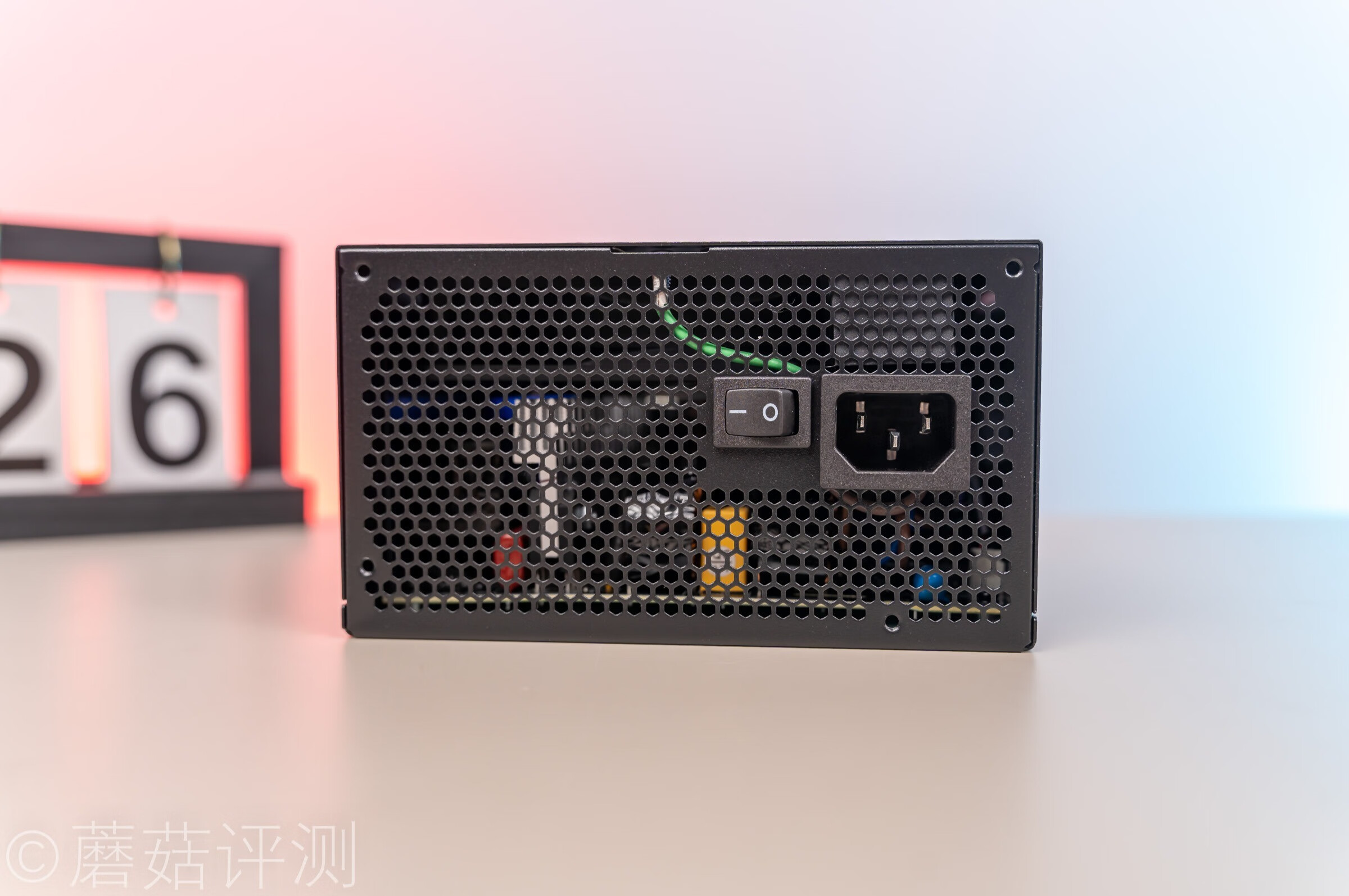

▼电源的尾部，除了电源插口之外，还有一个开关。另外，从这里可以依稀的看到电源内部的情况，可以看到二级EMI电源的元件很齐全，整流桥是两个，背**贴在金属散热片上。

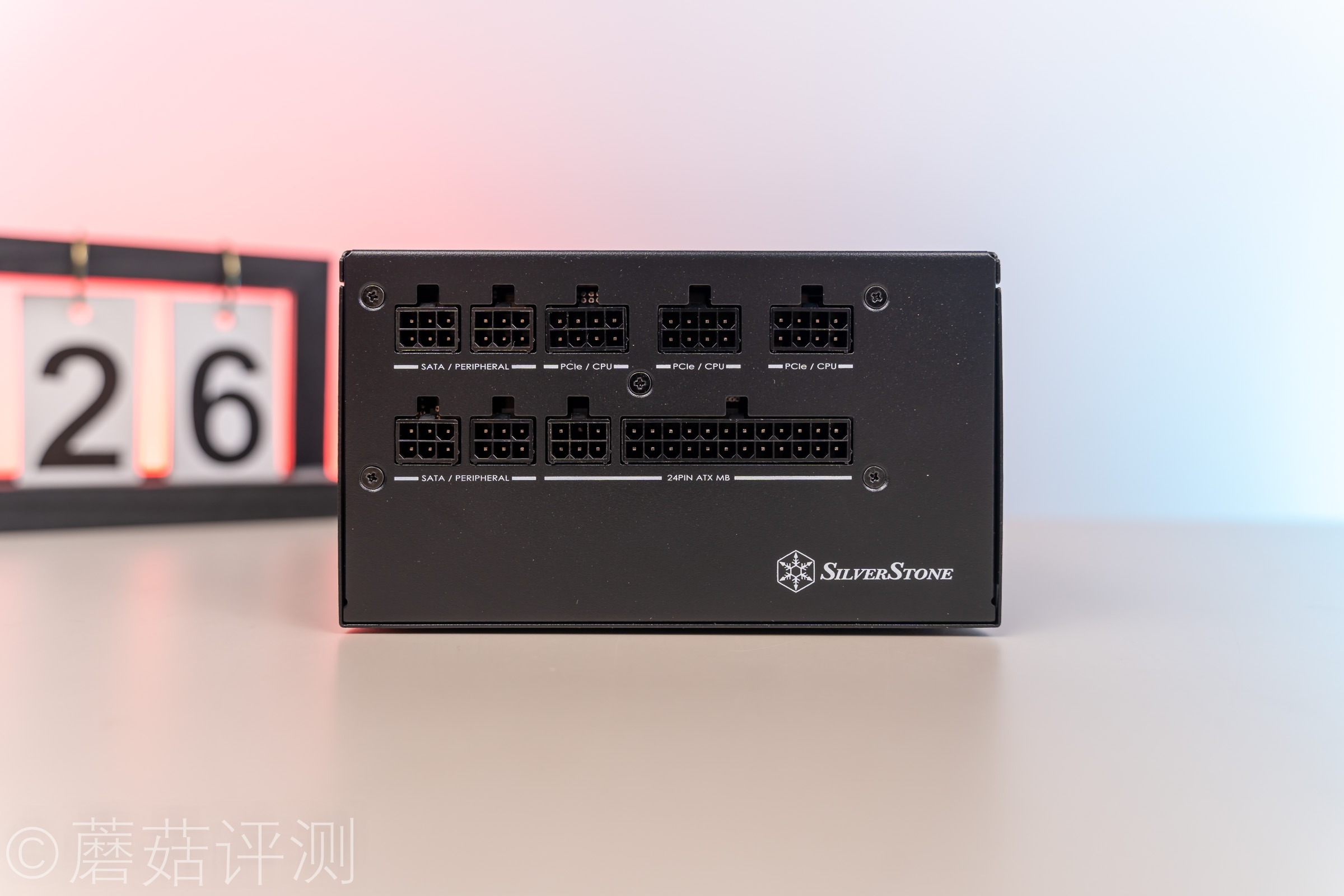

▼电源的尾部是模组输出接口，其中8Pin的输出接口有三个，感觉有点少。

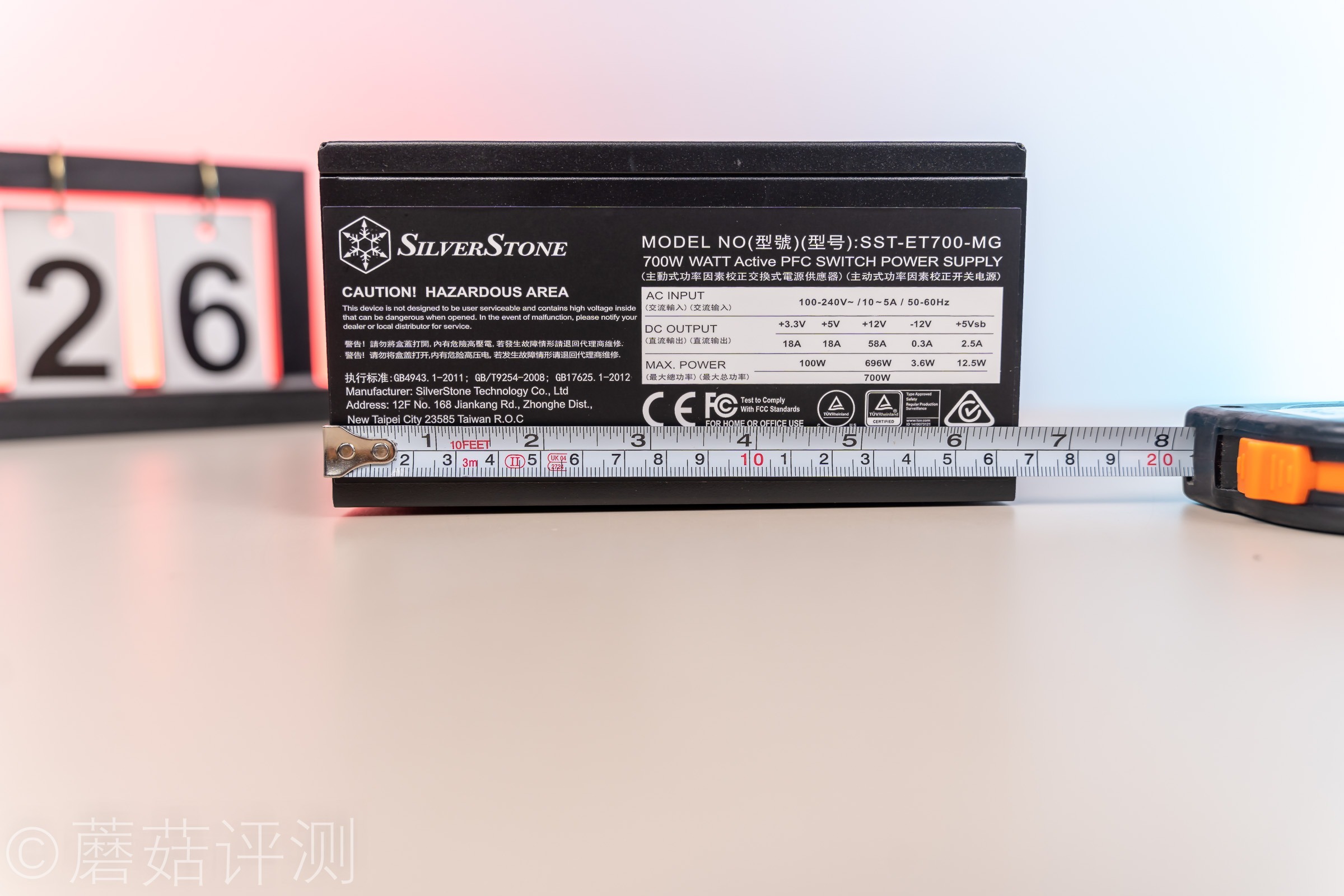

▼电源的侧面有标签，这款电源采用+12V单路输出的设计，额定700W功耗，+12V最大输出696W。另外，电源的长度也有16.5cm，算是比较长的ATX电源了。













2、银欣PF120一体式水冷散热

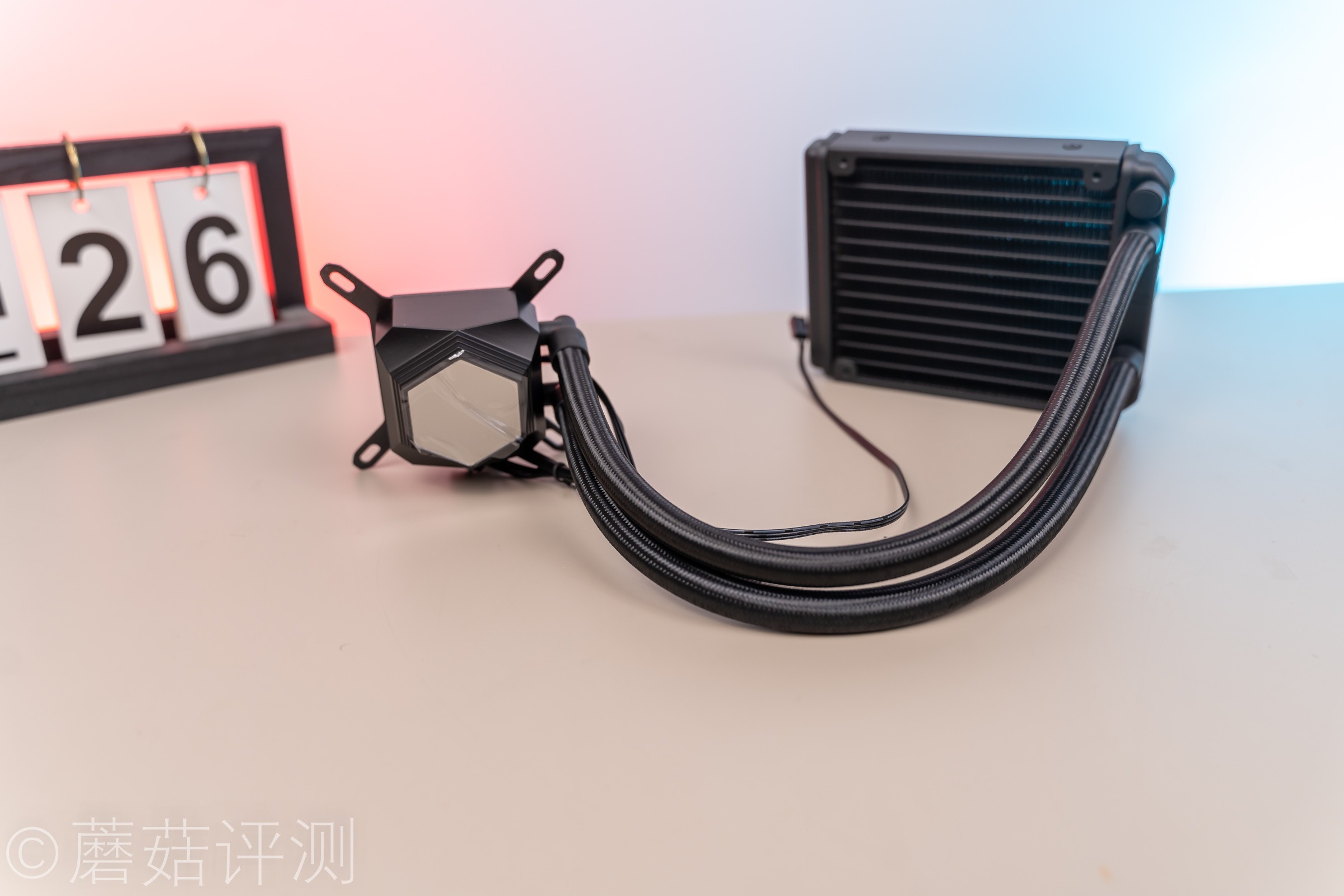

▼水冷的外观看起来就精致很多了，特别是这种小的120的一体式水冷。

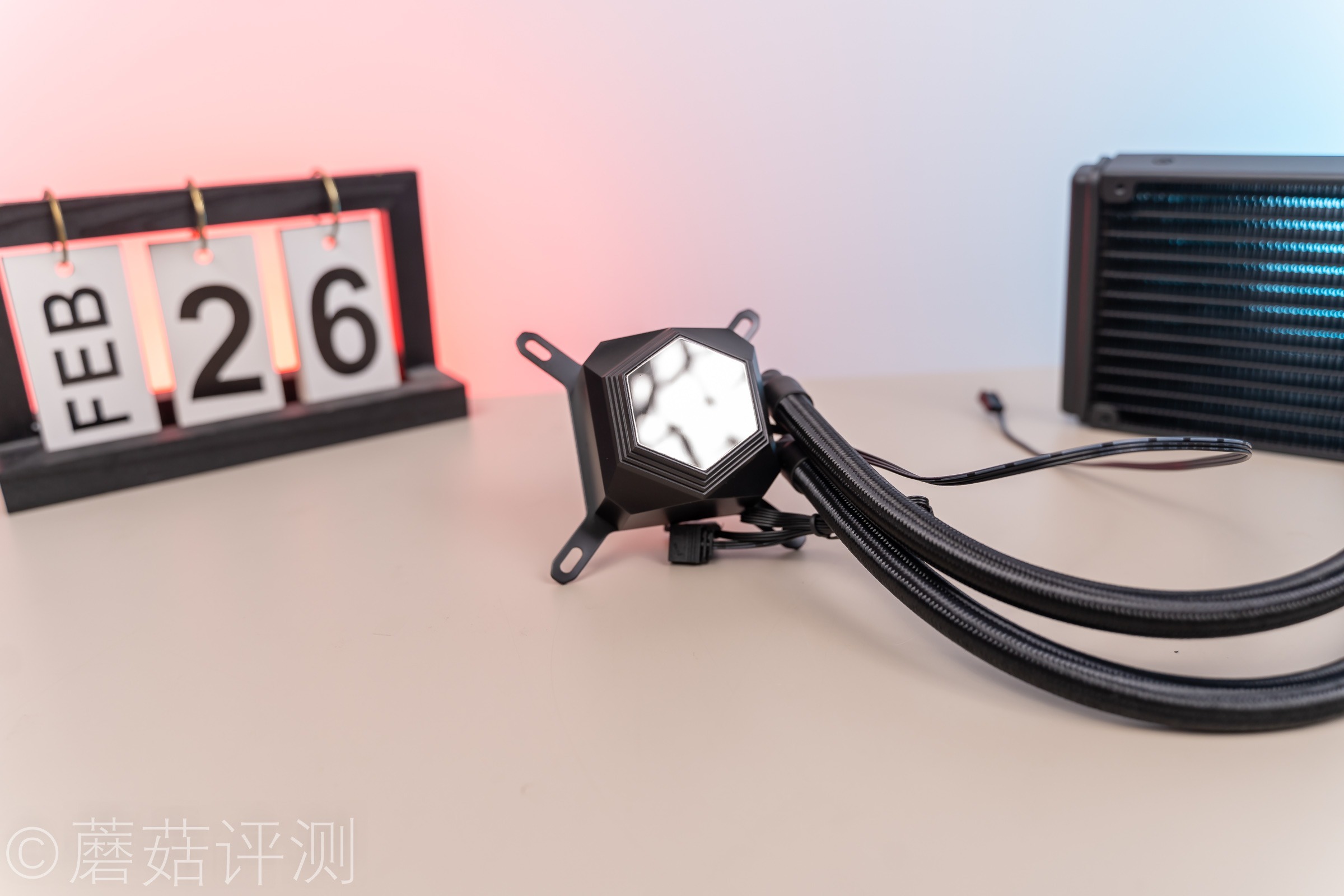

▼水冷的水冷头很漂亮，顶部是六边形的设计，这里有漂亮的ARGB灯效，很漂亮。

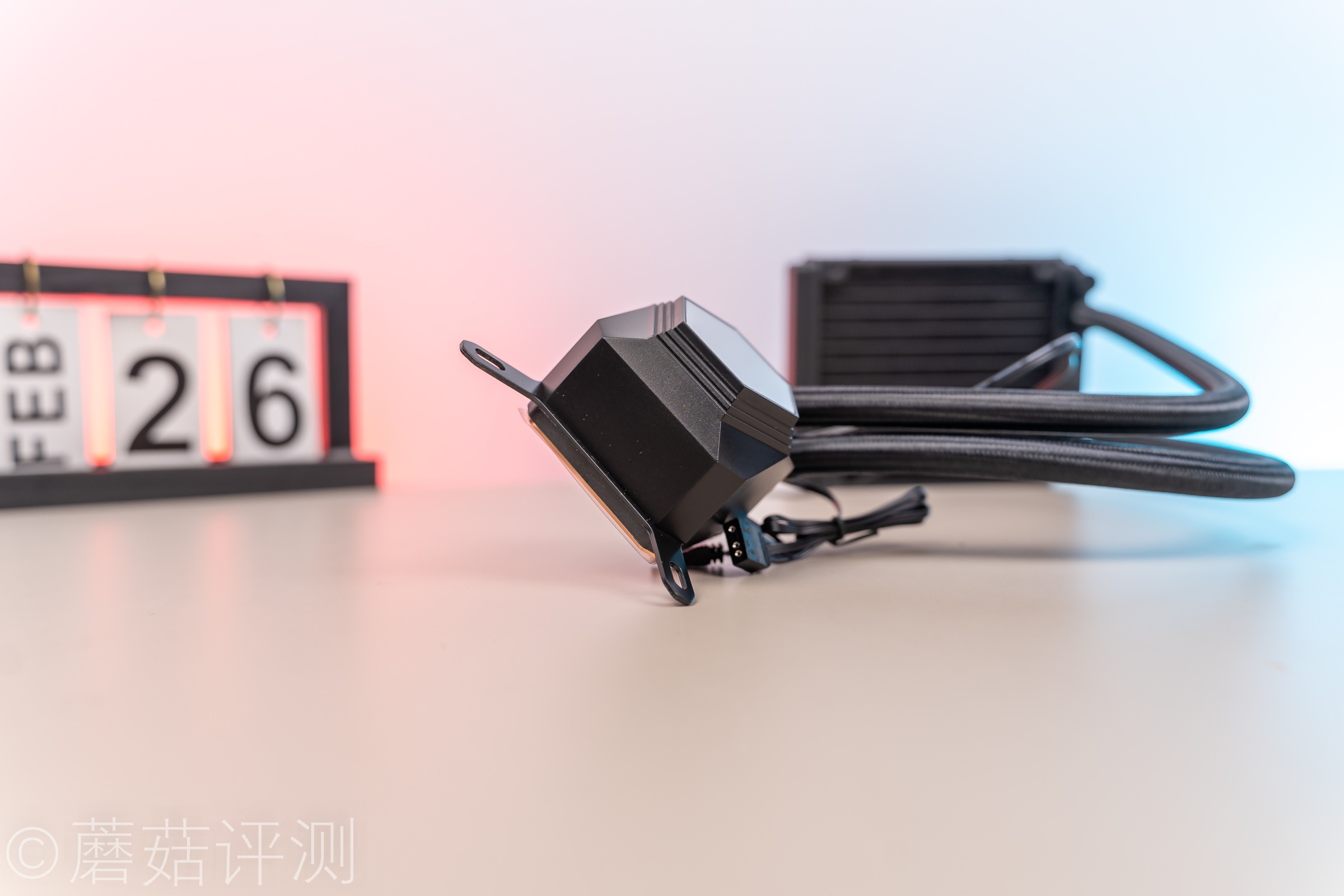

▼水冷头侧面，方方正正的，有明显的阶梯设计，很有意思。

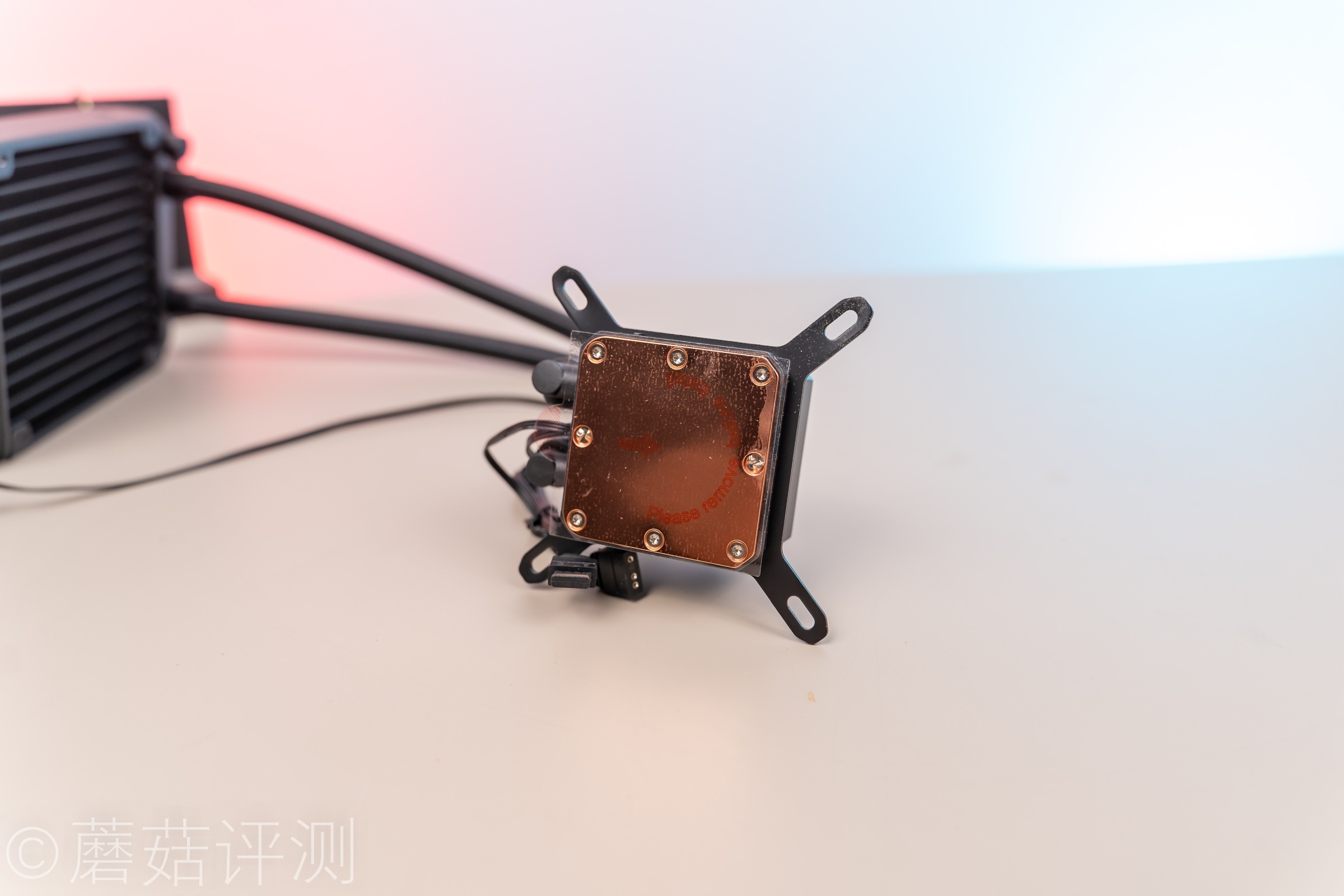

▼水冷头底部是铜底，有打磨处理。

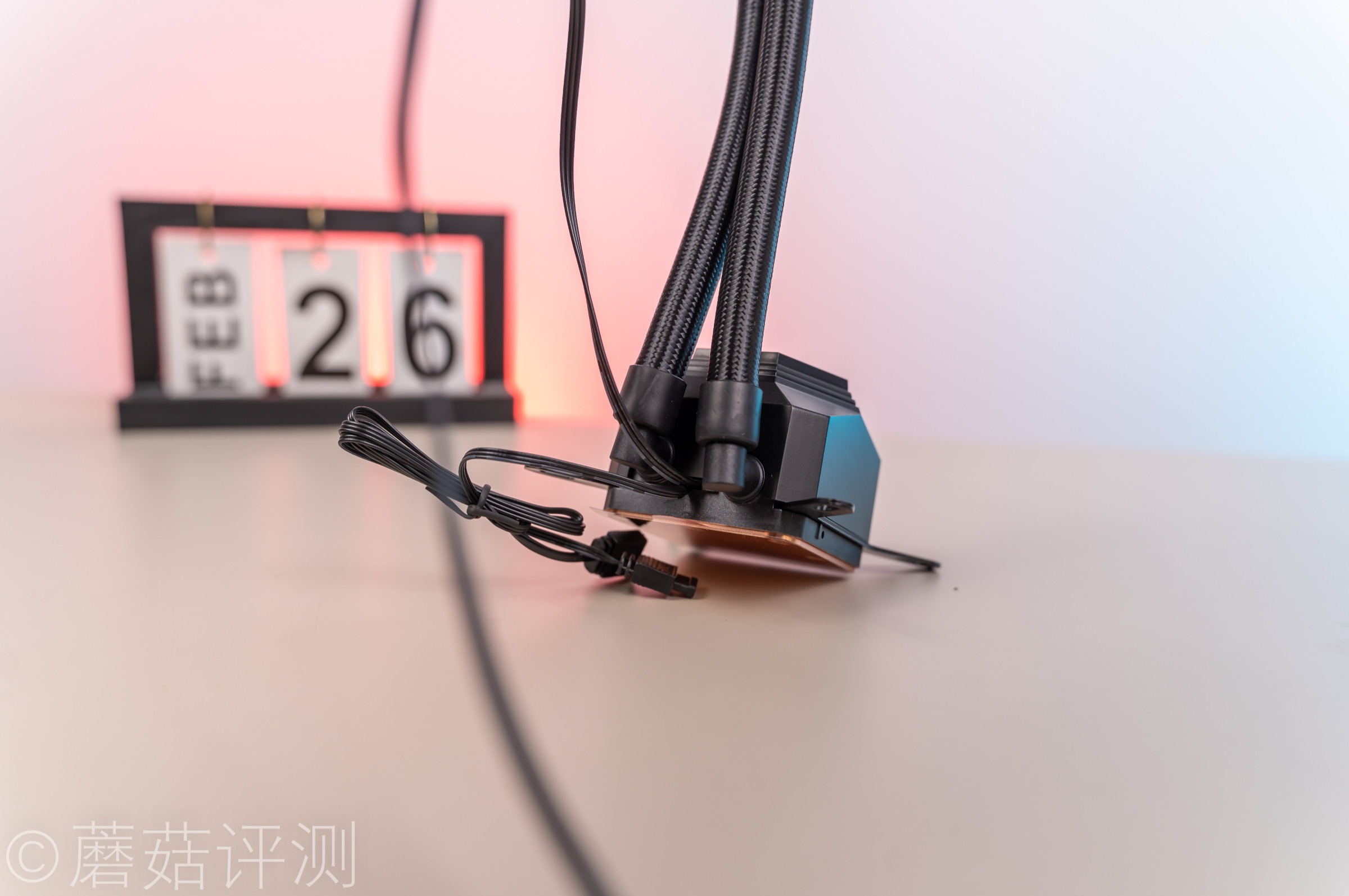

▼水冷头侧面的弯头是**的塑料件，水管的接头部分有加强设计，很不错。

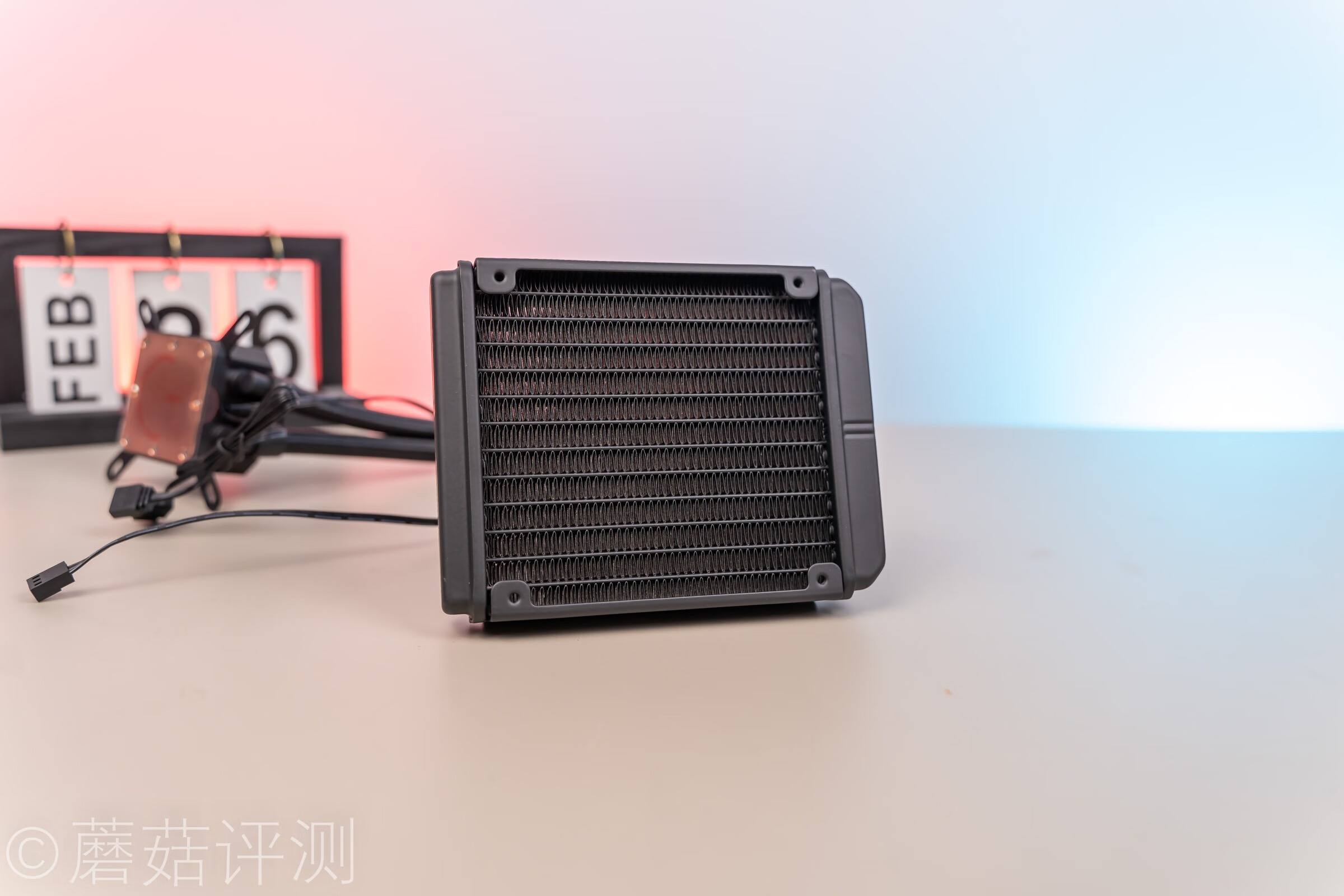

▼水冷排是120规格的，很小巧。水道有12条，进、回水各6条。

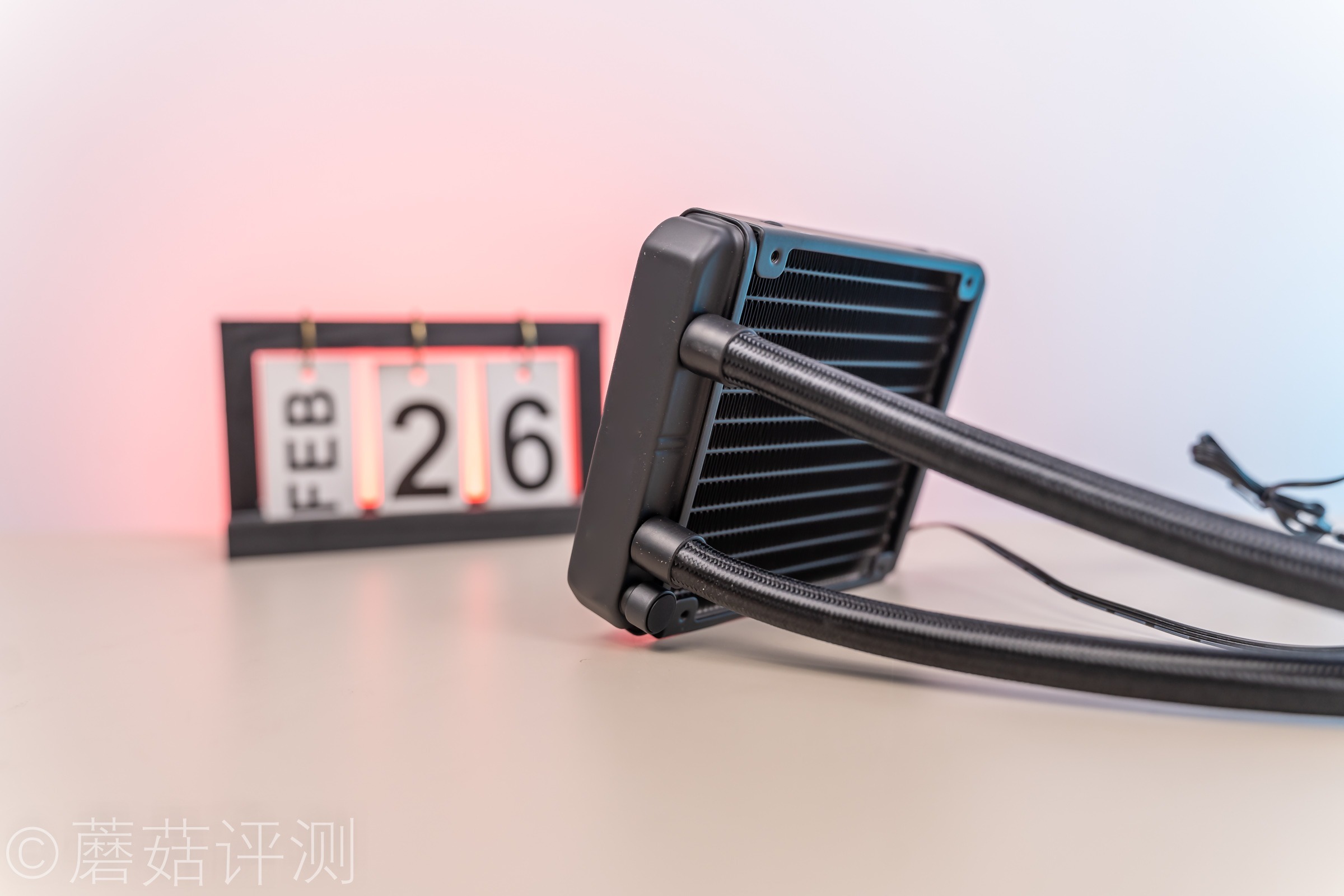

▼水冷排的进出水部分还有一个加水口，很有意思。另外，这个水冷头的头、尾部分都没有金属装饰件包裹，让水冷排的体积会更小，兼容性表现会好一些。













四、        升级ATX电源和120水冷、银欣（SilverStone）SG16珍宝16机箱真能装 安装




▼蘑菇这里先装水冷，先把水冷装好，再装电源。

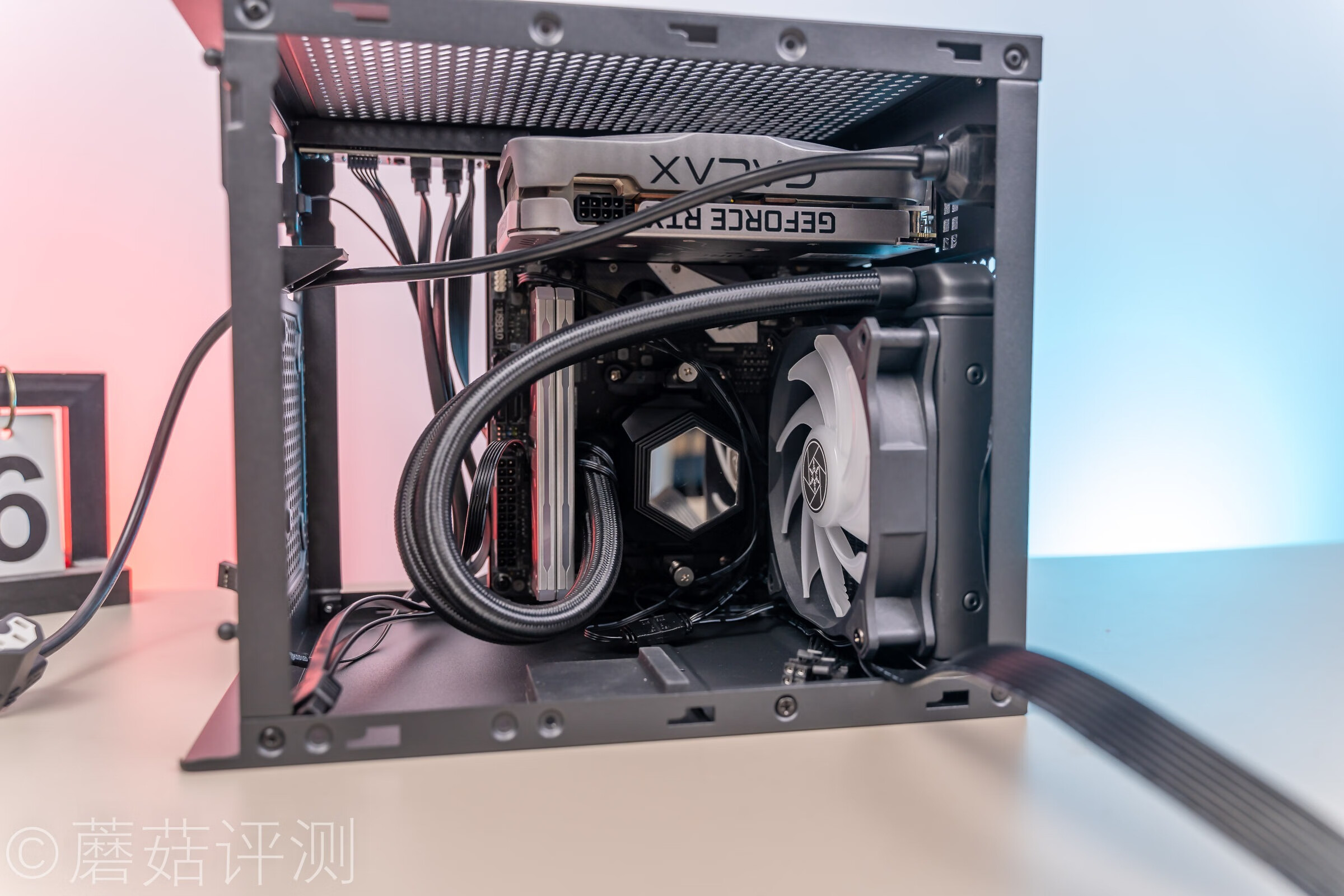

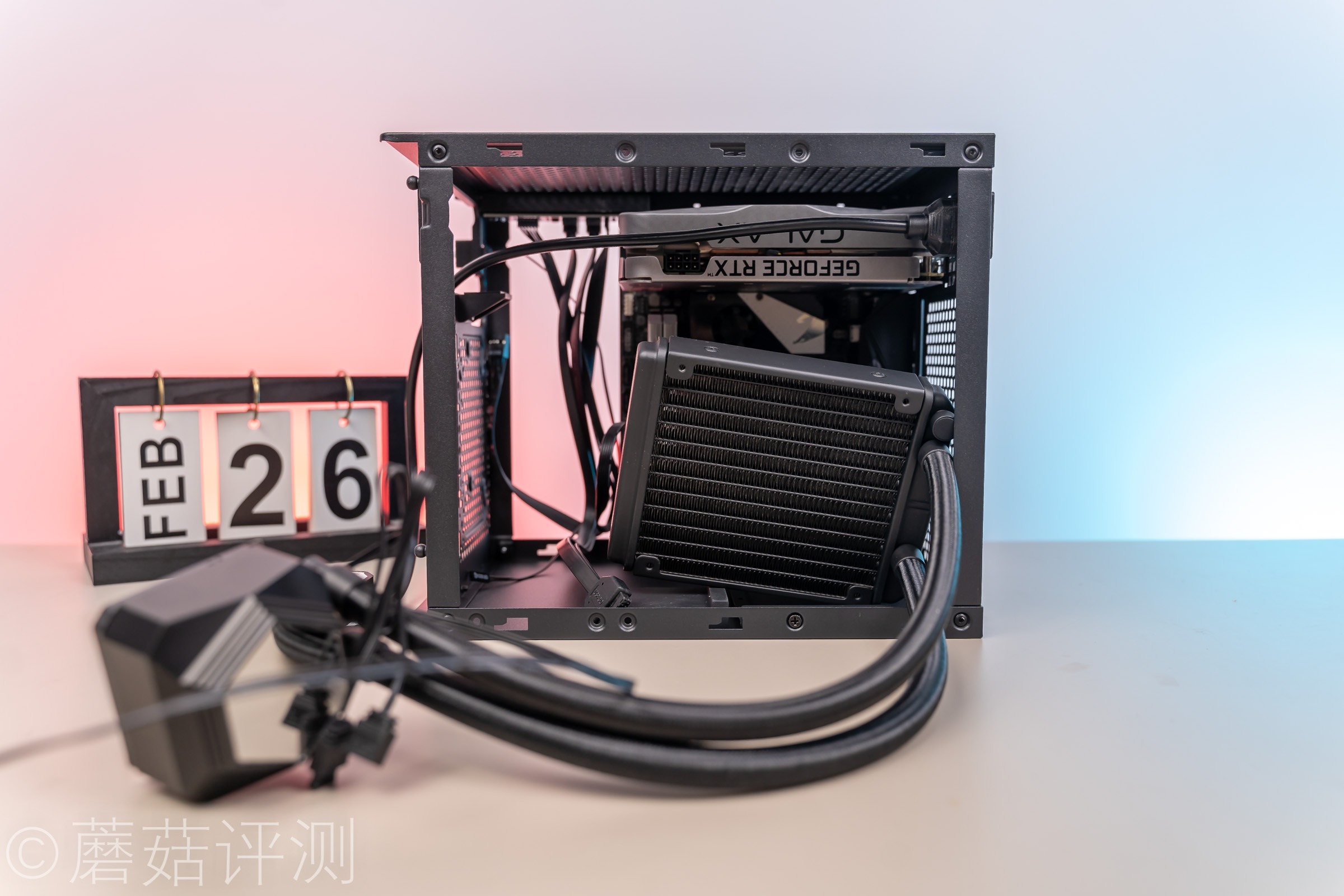

▼水冷头调整了一个角度固定到主板上，水冷排固定在侧面，排风设计。










▼固定好水冷之后，接着安装电源。

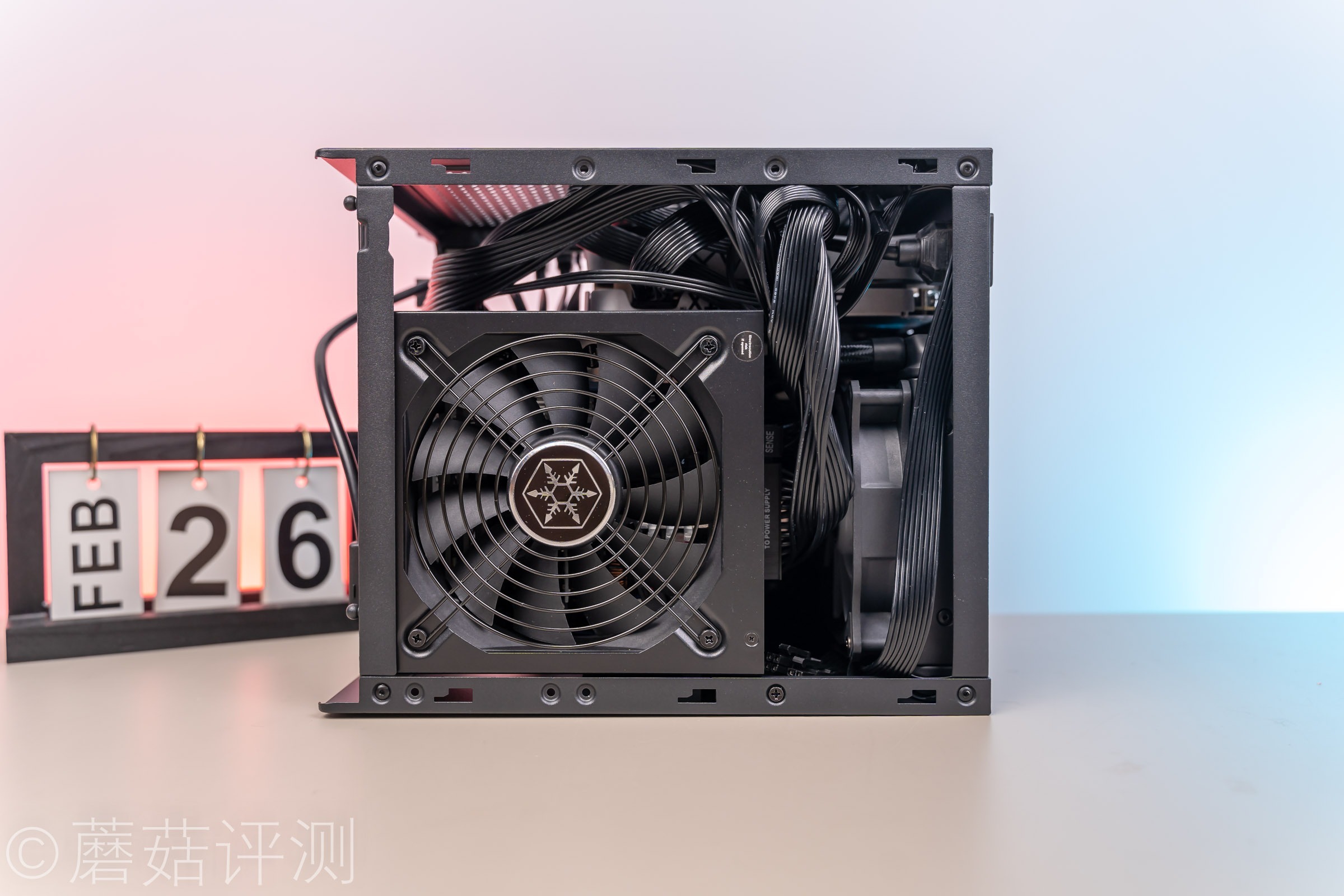

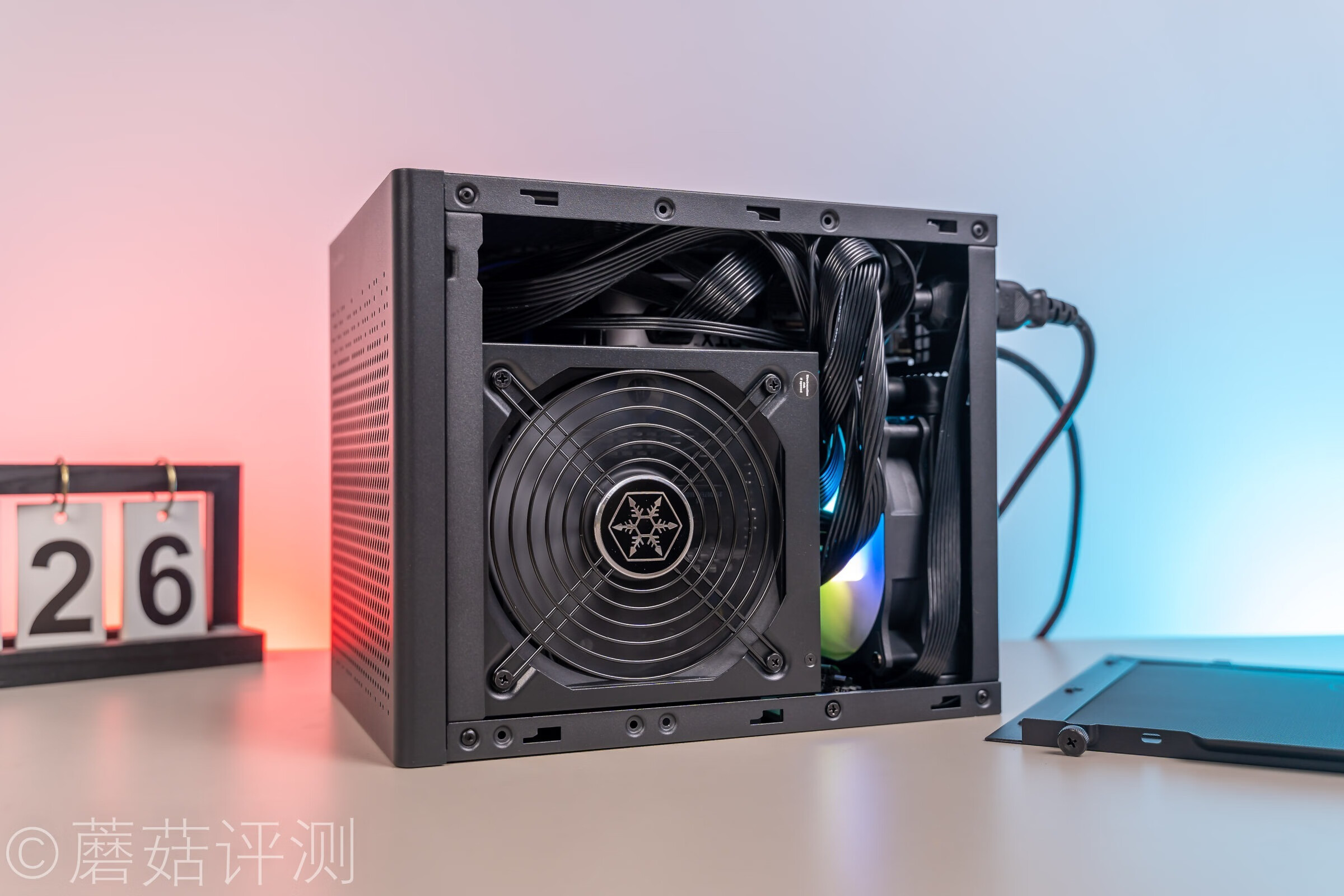

▼电源的固定位置在机箱的左下角，风扇朝外，电源的散热风道**。

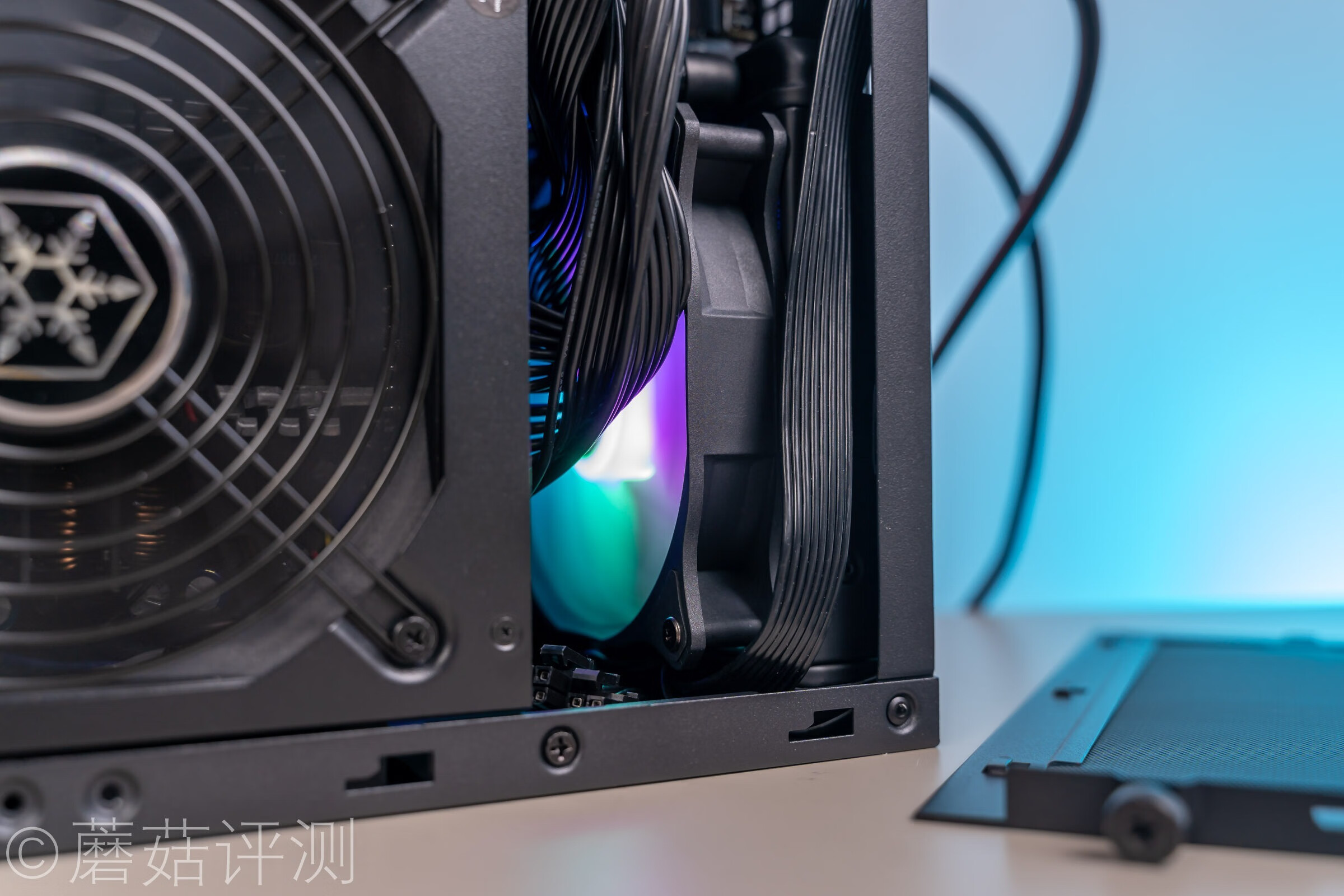

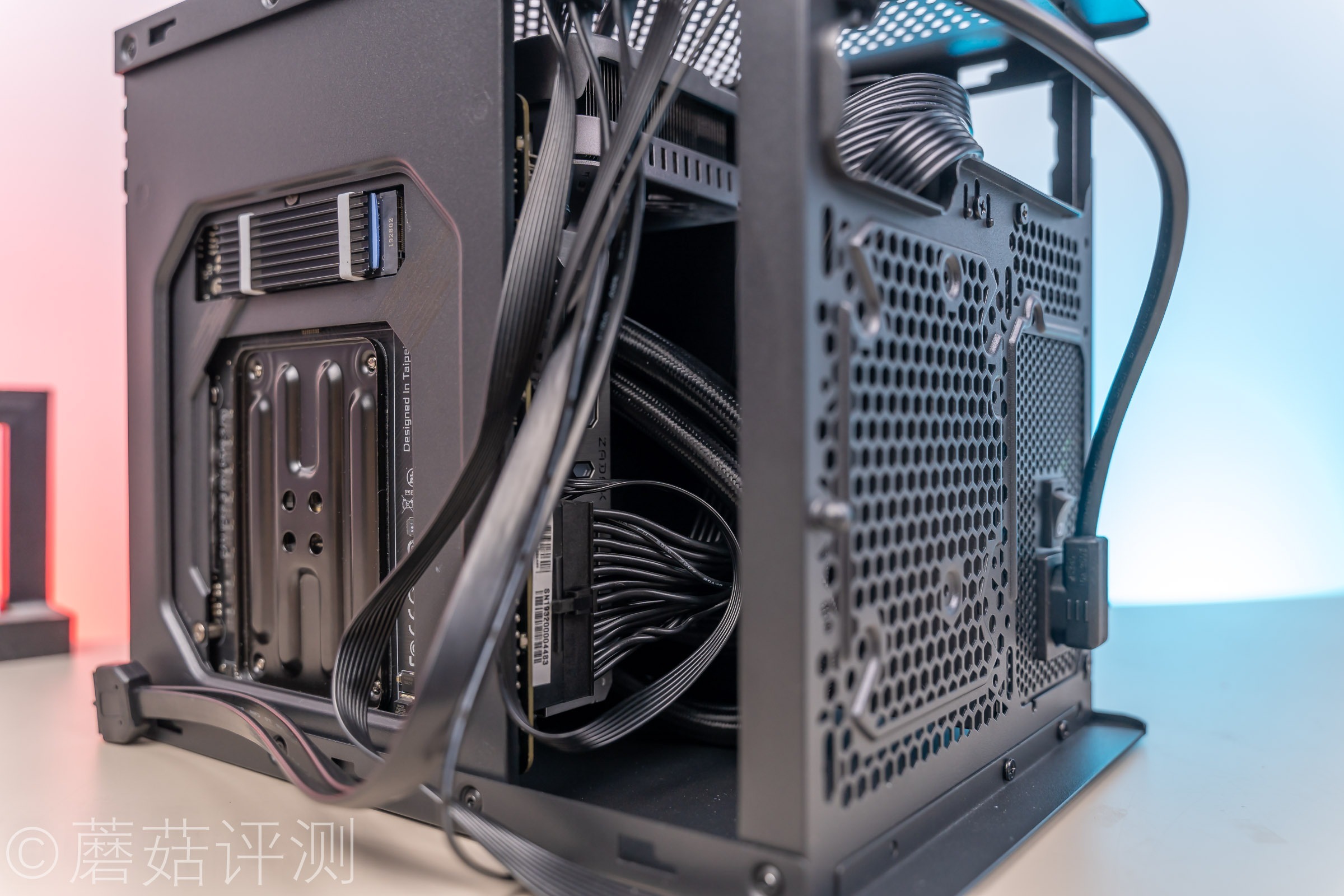

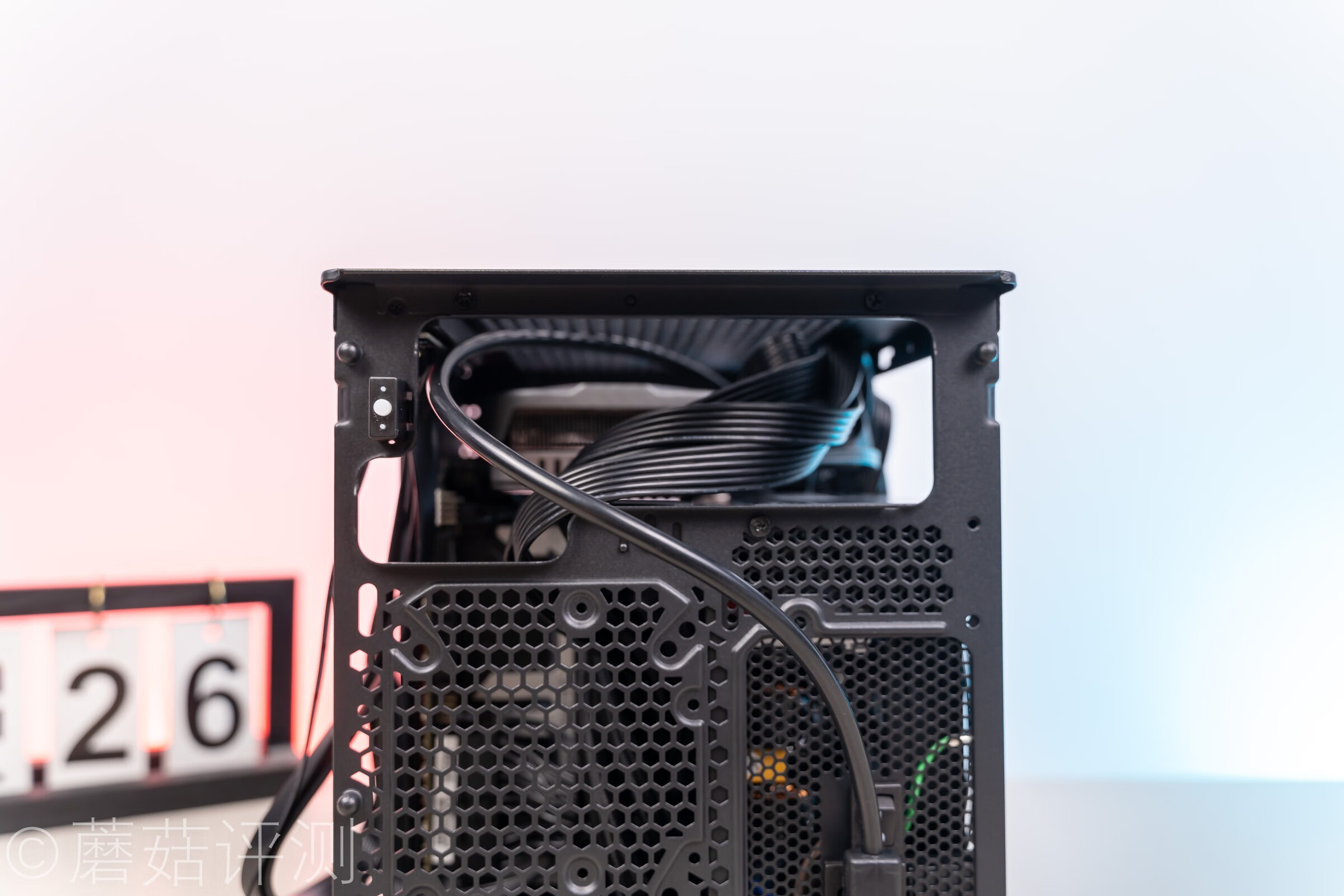

▼虽然电源的长度有16.5cm，算是较长的ATX电源了，这里装进机箱之后，电源尾部还有一些空间，走线还是轻松的。










▼电源的顶部并不会碰到显卡，安装一些长一些的显卡也是没问题的。

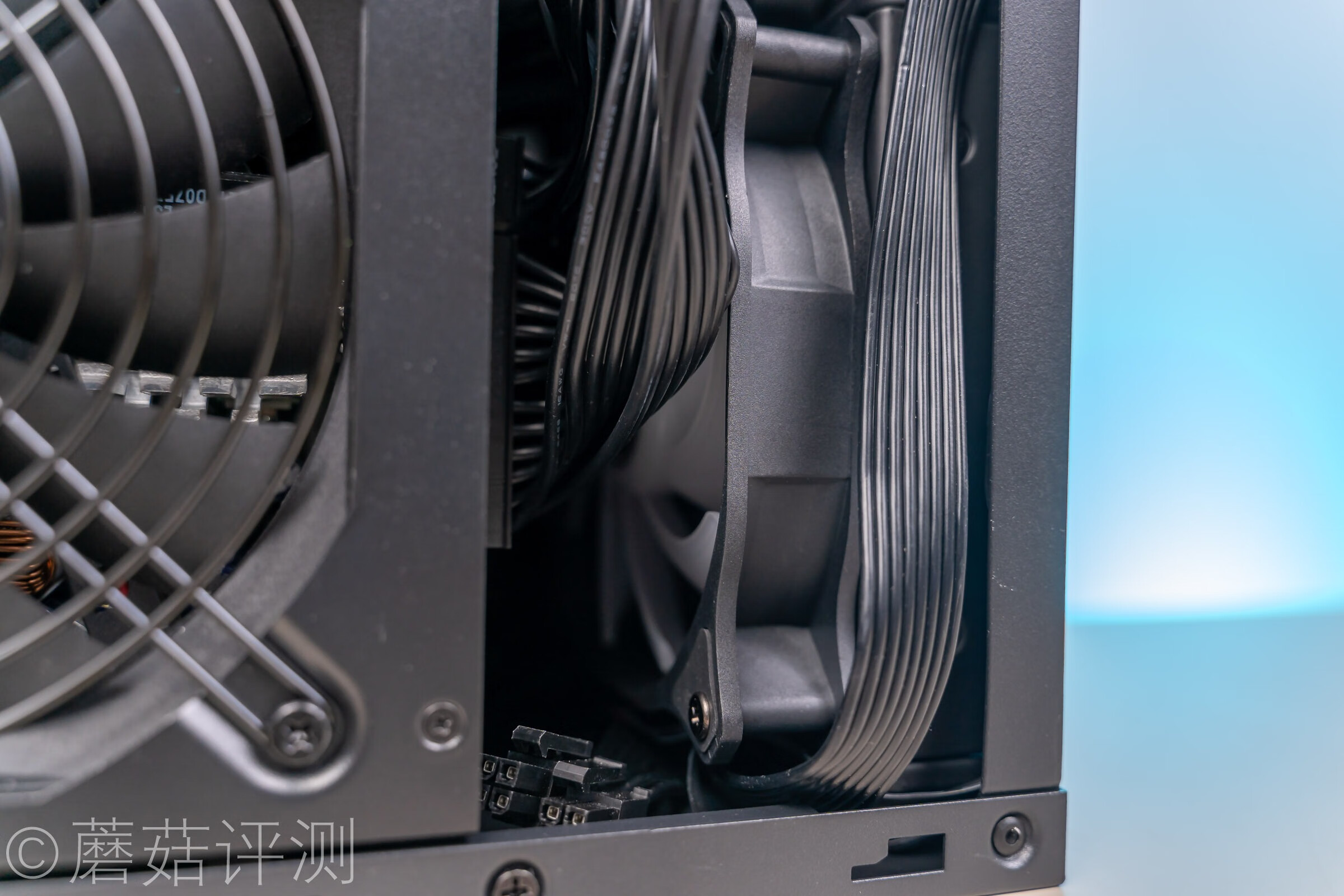

▼另外，主板的侧面还有不小的空间，可以放一些其他的东西。

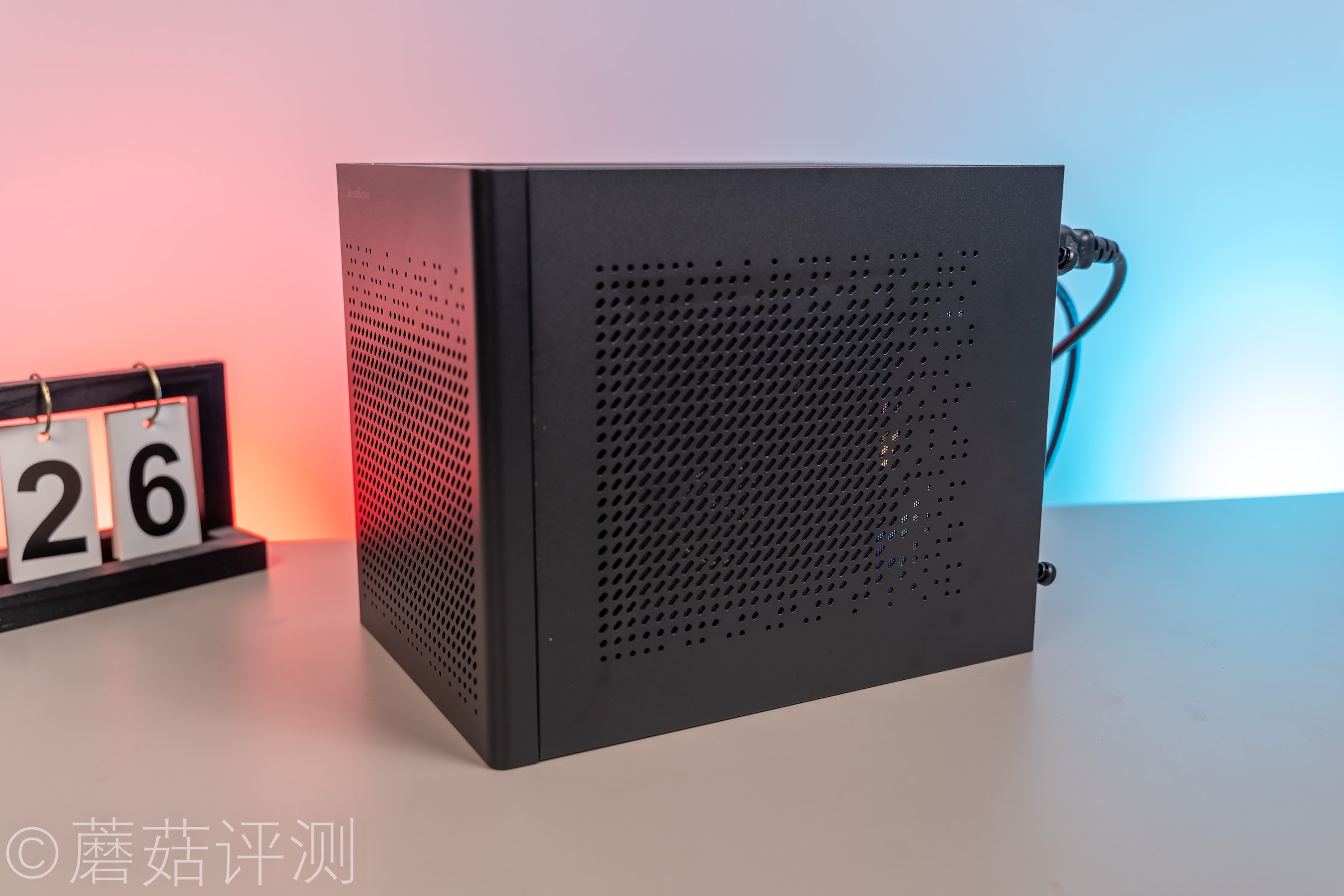

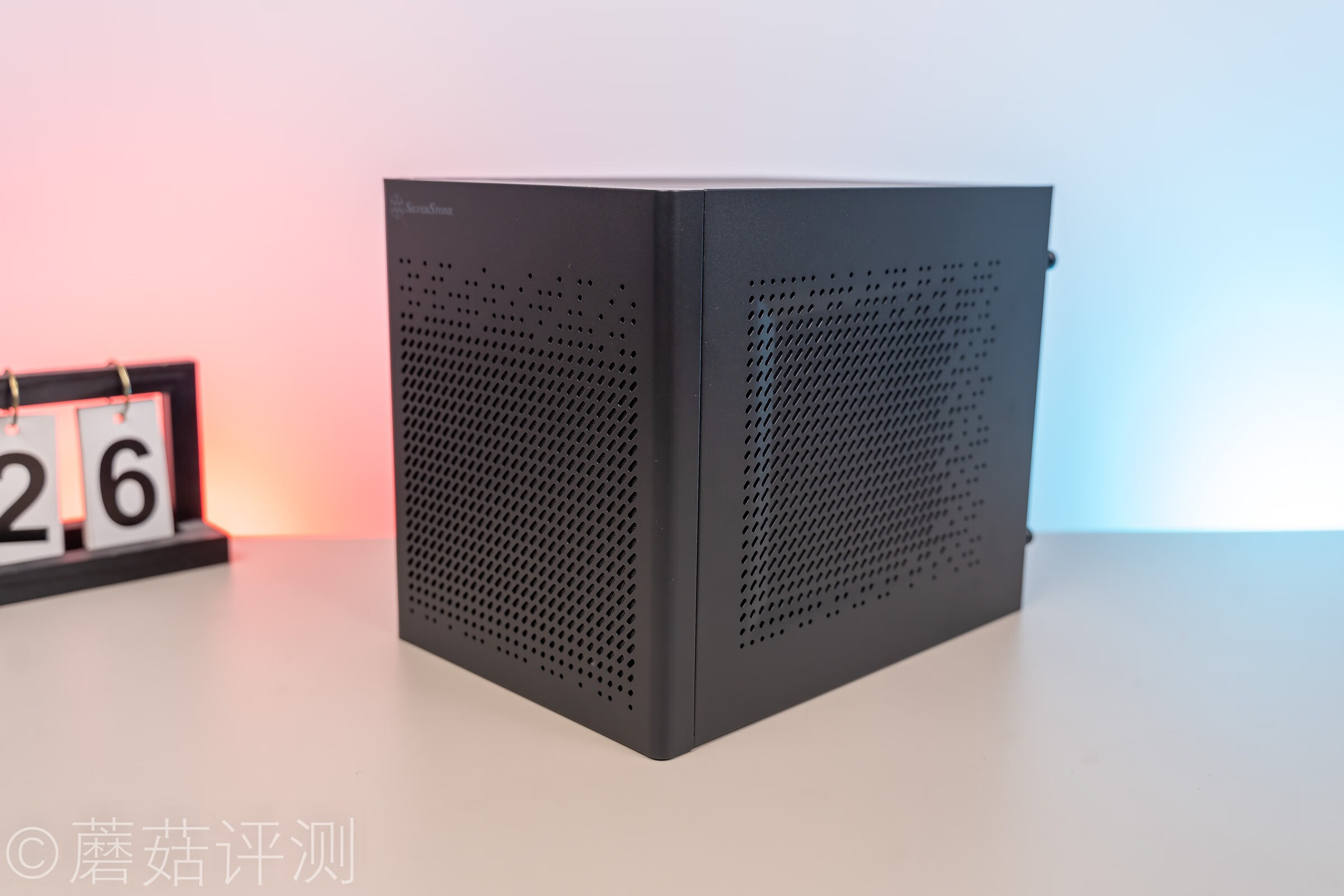

▼最后盖上机箱的所有侧板，整机效果还是挺漂亮。










▼开机，一次点亮，嘿嘿，没啥问题。










▼冷排风扇有ARGB灯效，看起来还是很漂亮的。

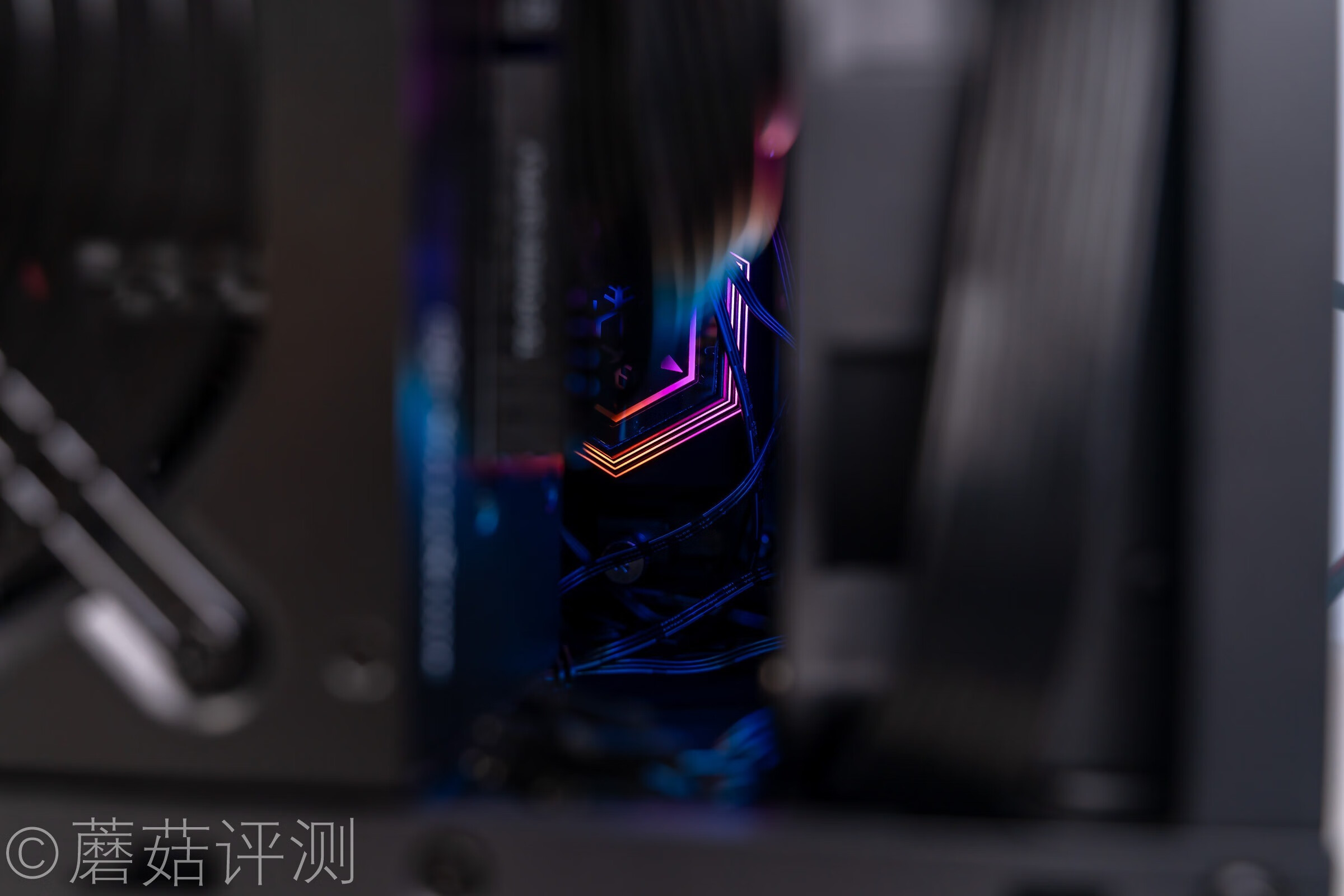

▼透过电源的缝隙，依稀可以看到一些水冷头的灯效，挺漂亮的。

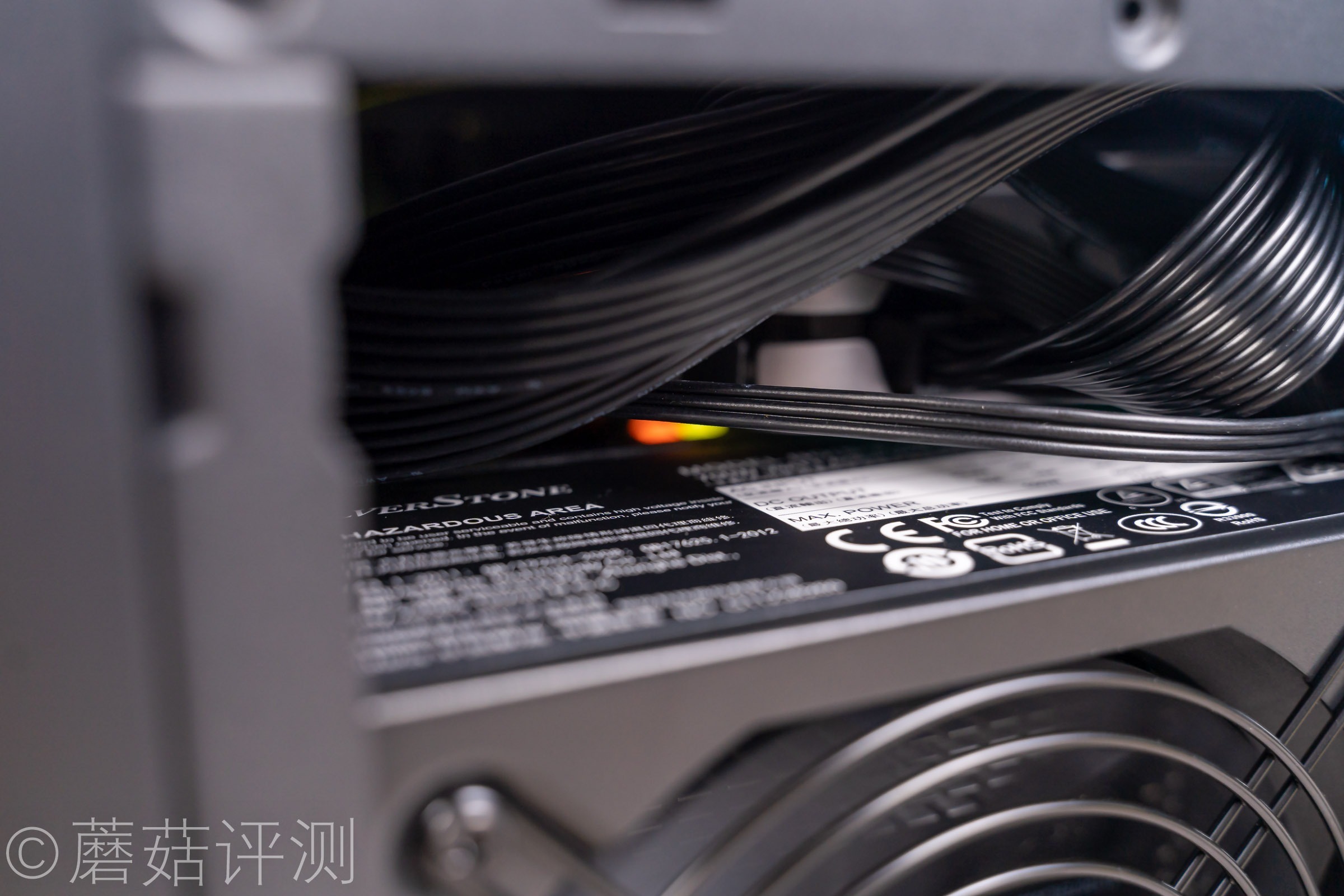

▼从电源的上侧，依稀可以看到一些扎达克的SPARK内存的一点点灯效。










▼盖上机箱的侧面盖板，依稀可以看到一点点RGB灯效。













五、升级ATX电源和120水冷、银欣（SilverStone）SG16珍宝16机箱真能装 **

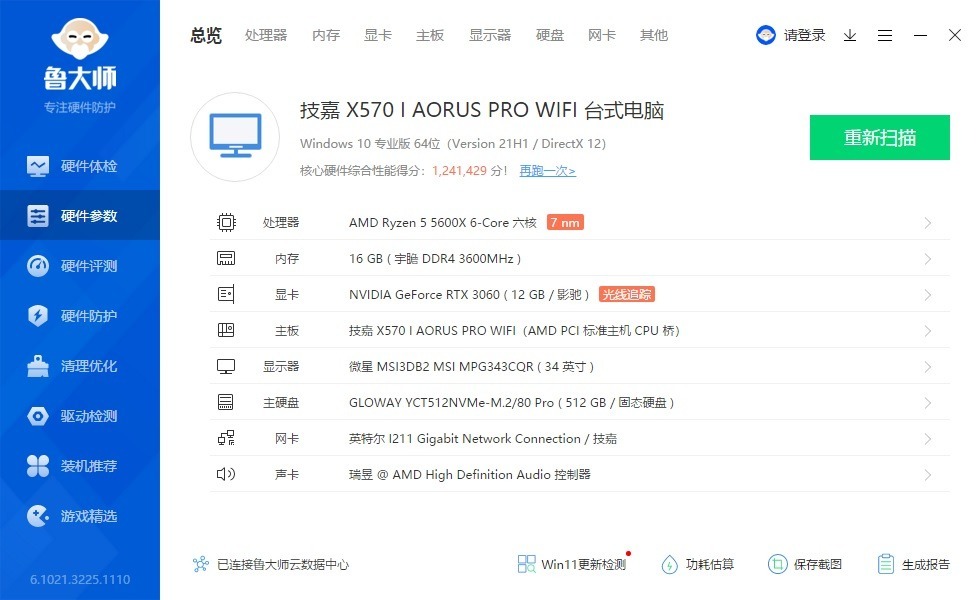

▼整机配置一览，处理器是5600X，主板是X570I，显卡是影驰的RTX3060金属**Mini，内存是扎达克的SPARK。

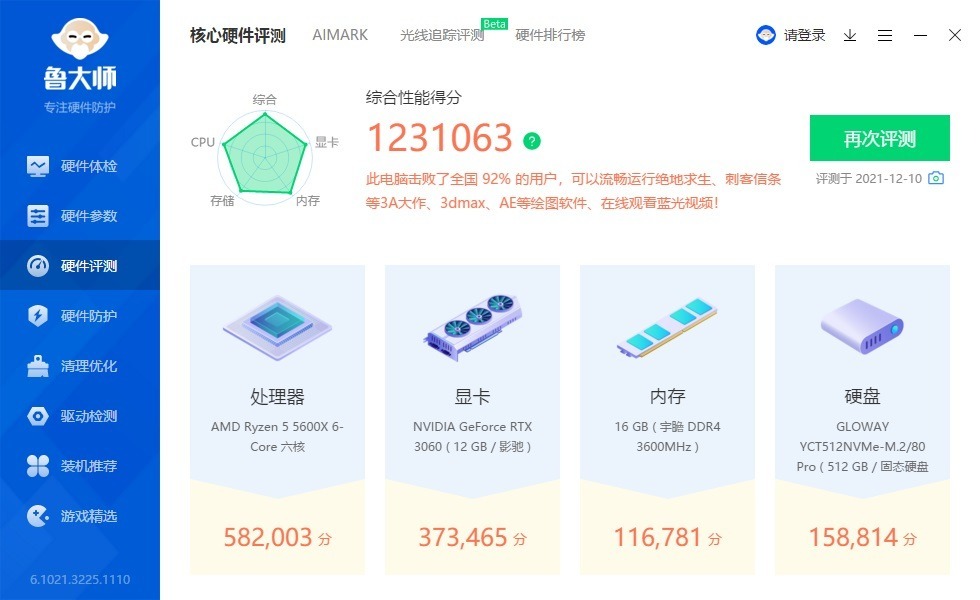

▼简单跑个**，整机得分123W，处理器58.2W，显卡37.3W，性能还是不错的。










▼室温22℃左右，日常待机，处理器温度稳定在41℃左右，温度还是挺低的。

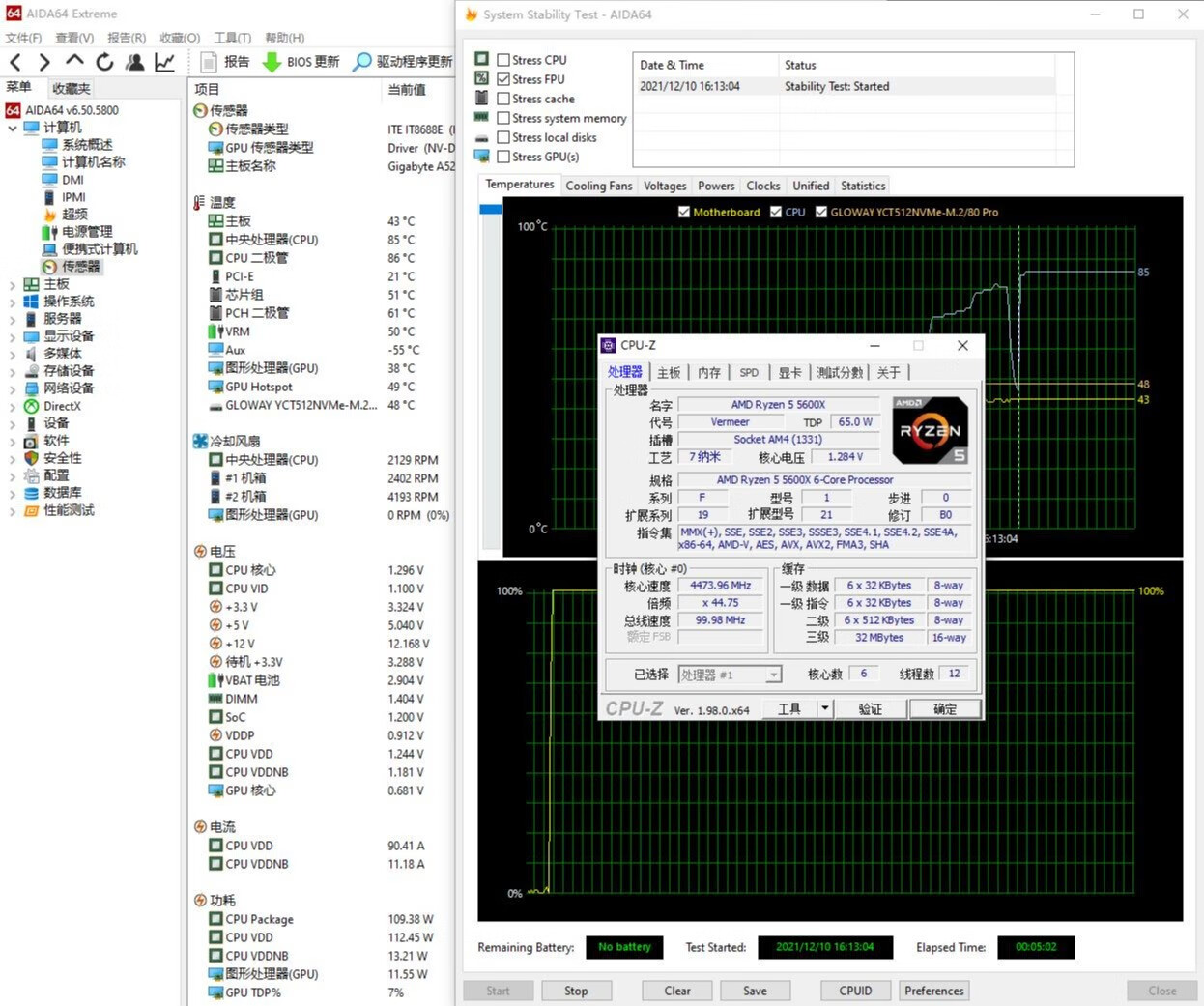

▼简单跑个CPU-Z的压力**，蘑菇打开了PBO2，5600X的最大功耗可以去到110W，全核心睿频4.6GHz，温度稳定在80℃左右。










▼单烤FPU**，处理器功耗110W左右，全核心睿频4.5GHz左右，处理器温度85℃，温度表现不错。

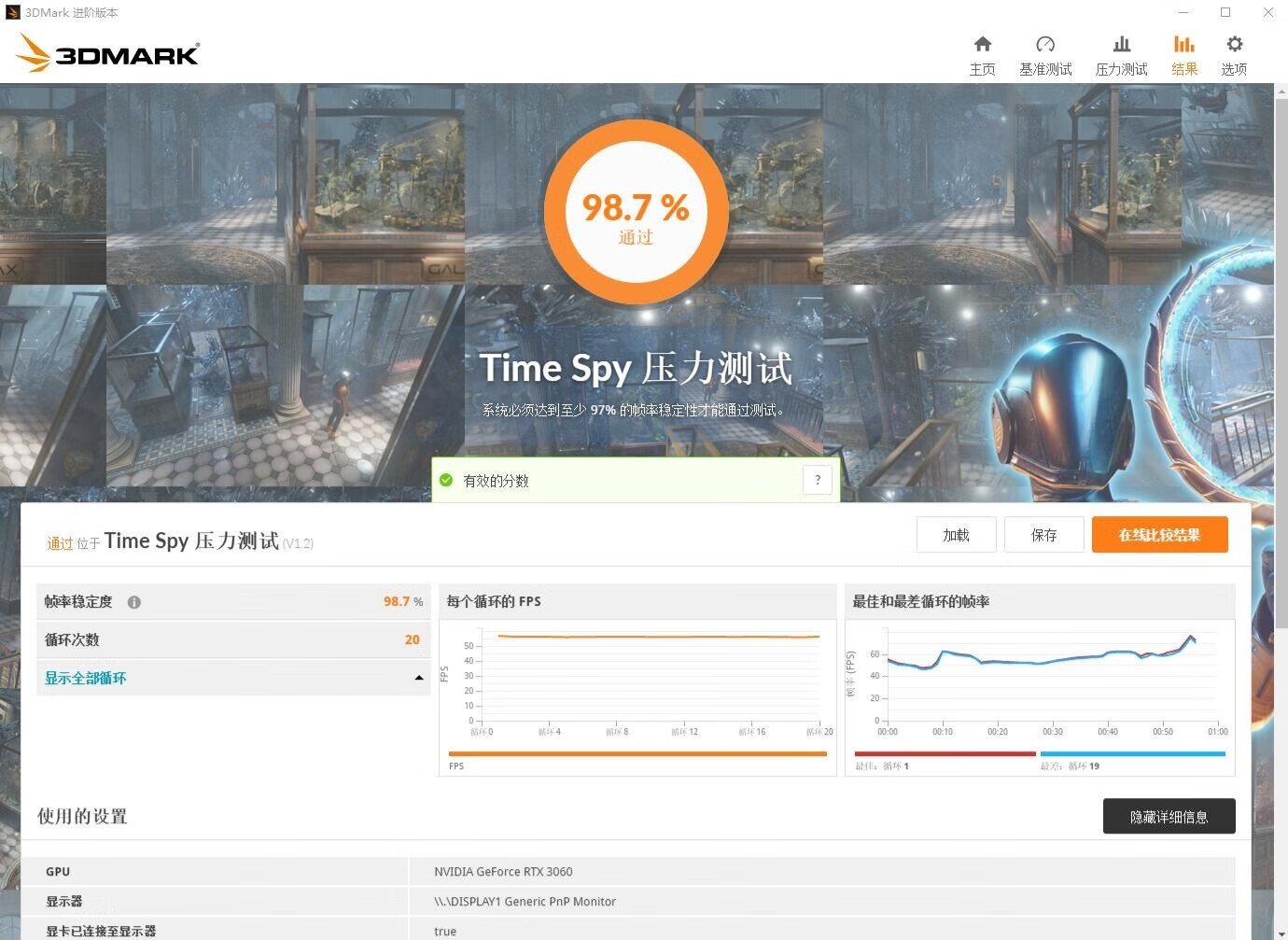

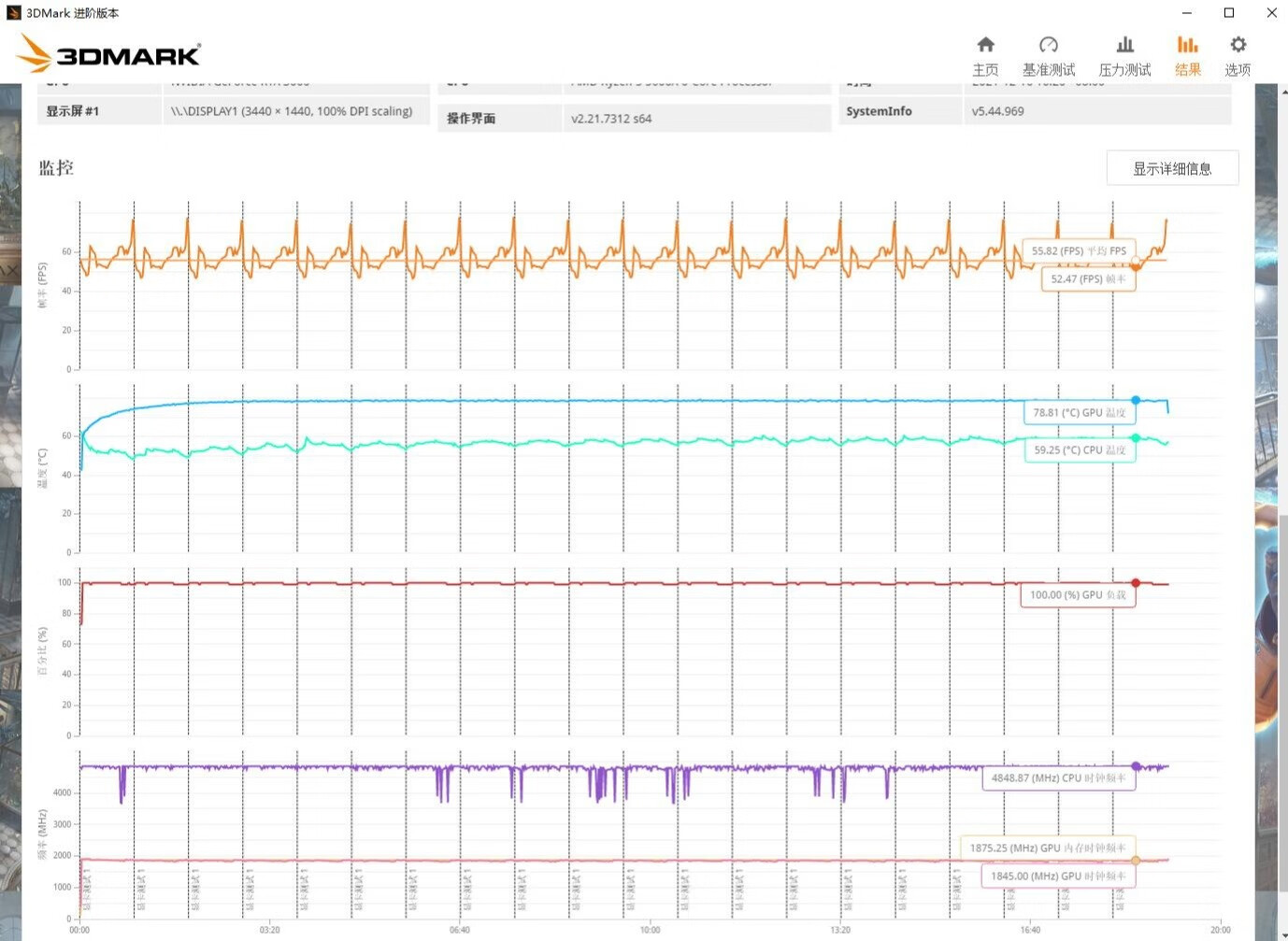

▼跑个3Dmark的压力**，TS模式，帧数稳定率在98.7%，不错。










▼显卡的核心温度稳定在78℃左右，处理器的温度稳定在60℃上下。机箱的体积还是影响到了显卡的一些散热，另外，显卡的尾气会被水冷的冷排吸进去一些。













六、        总结




银欣的这款SG16机箱还是非常不错的，内部的空间设计很棒，可以兼容ATX电源和120一体式水冷，并且是真的可以装进去的。整体的装机体验也不难，很轻松。如果能搭配好电源的全模组定制线的话，机箱内部的空间表现还是可以的。




另外，如果搭配一些14cm的短ATX电源的话，机箱内部的兼容性表现会更棒。这样搭配一些大功率的处理器和显卡会更加的从容，且花费更少。毕竟大功率的SFX电源还是非常贵的，对不。




对了，在这种情况下，机箱内部依然有安装机箱风扇的空间，如果好好设计一下的话，这款机箱的散热表现会更加优秀。




谢谢大家！
