一、        前言




平时看惯了各种高端配置，偶尔也得粗茶淡饭一下，实际上，粗茶淡饭也有粗茶淡饭的好，只是很多人都不知道。




很多小伙伴平时就玩个网游，进行简单的办公，浏览网页，看看**之类的，对于电脑的性能要求并不高。同时，购买电脑的预算也不高，能省则省，花同样的钱想获得更多的性能。因此，对于性价**要求会有一些高，希望钱花的更值。




而在千元以下预算的板U套装中，最近出现了一个更加有性价**处理器选择，这就是志强的E2124。这颗处理器和9100F的架构相同，处理器线程、核心数相同，但单核睿频和多核睿频会更高一些，三级缓存也要大一些。但二者的售价几乎一致，9100F还全部都是拆机，E2124是全新散片，怎么看，E2124都是一个更佳的选择。




当然了，主板得选择华擎的H310CM-HDV。为啥是这块板子？自古华擎出妖板，你懂的，嘿嘿。




二、        华擎H310CM-HDV主板 开箱

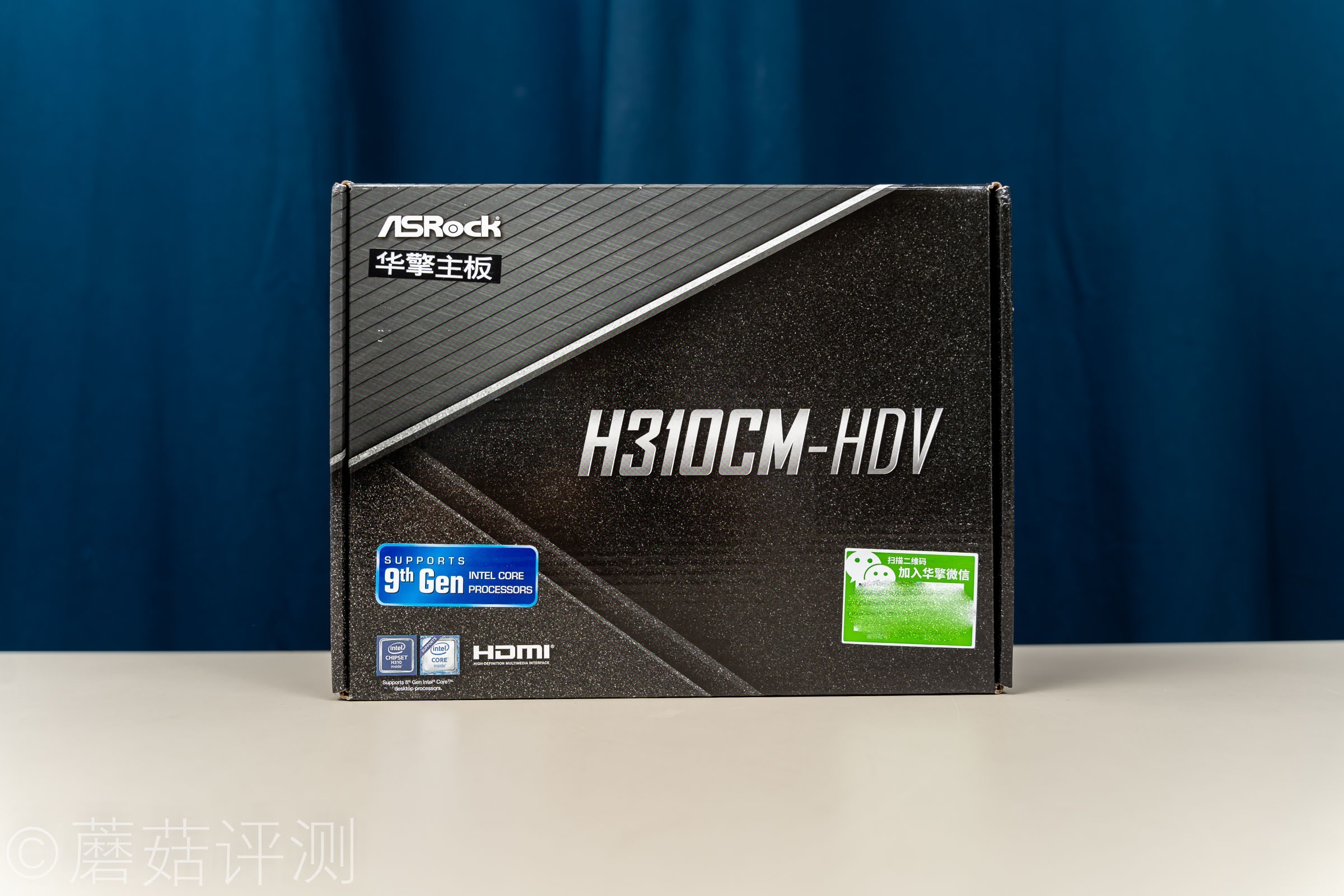

▼主板的包装很简单，就是一个小纸盒，正面印着主板的参数，左下角写着支持intel 9代处理器，实际上，可不仅仅只是支持9代处理器。

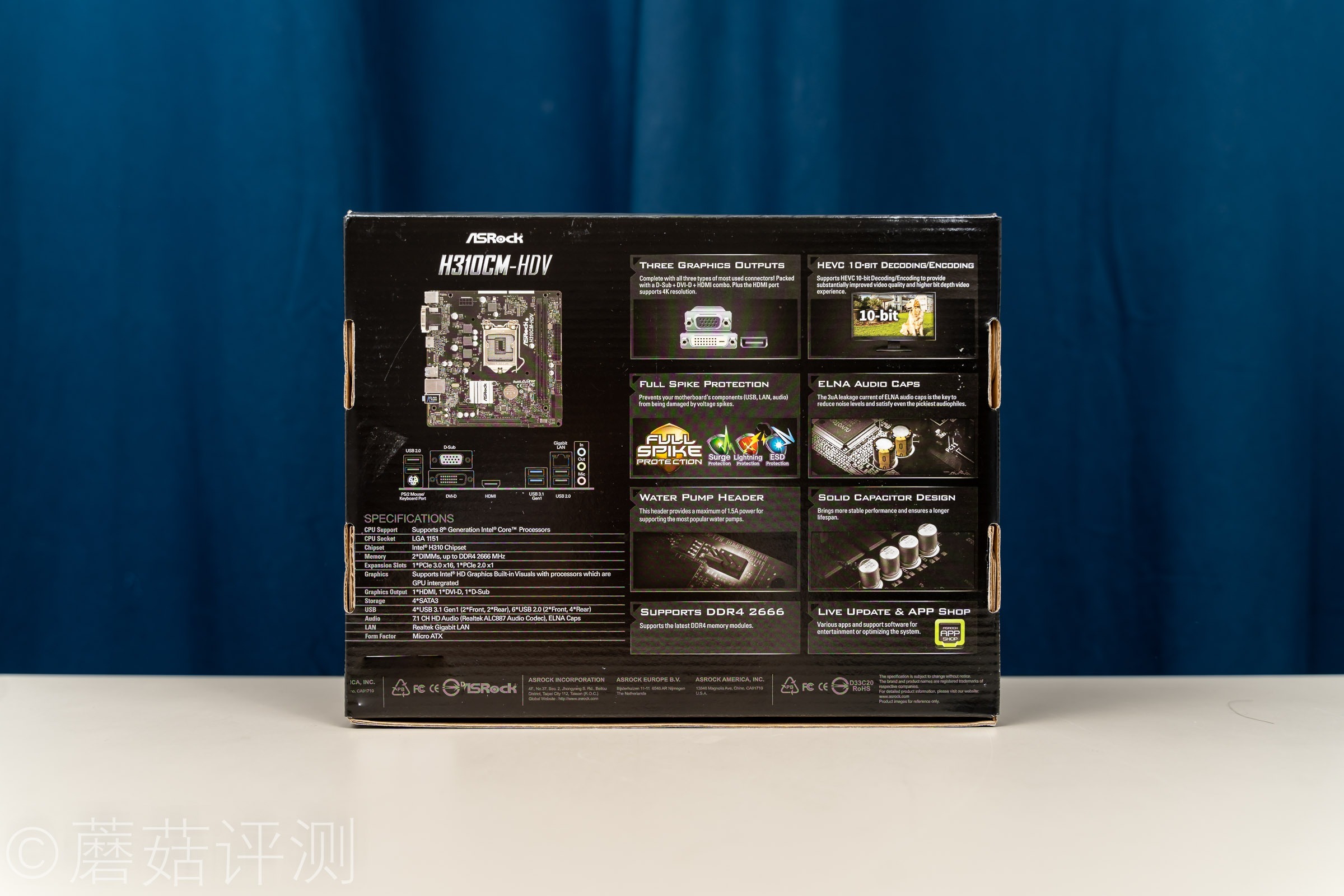

▼纸盒的背面印着各种介绍，介绍主板的各种接口、用料之类的，看着还不错。

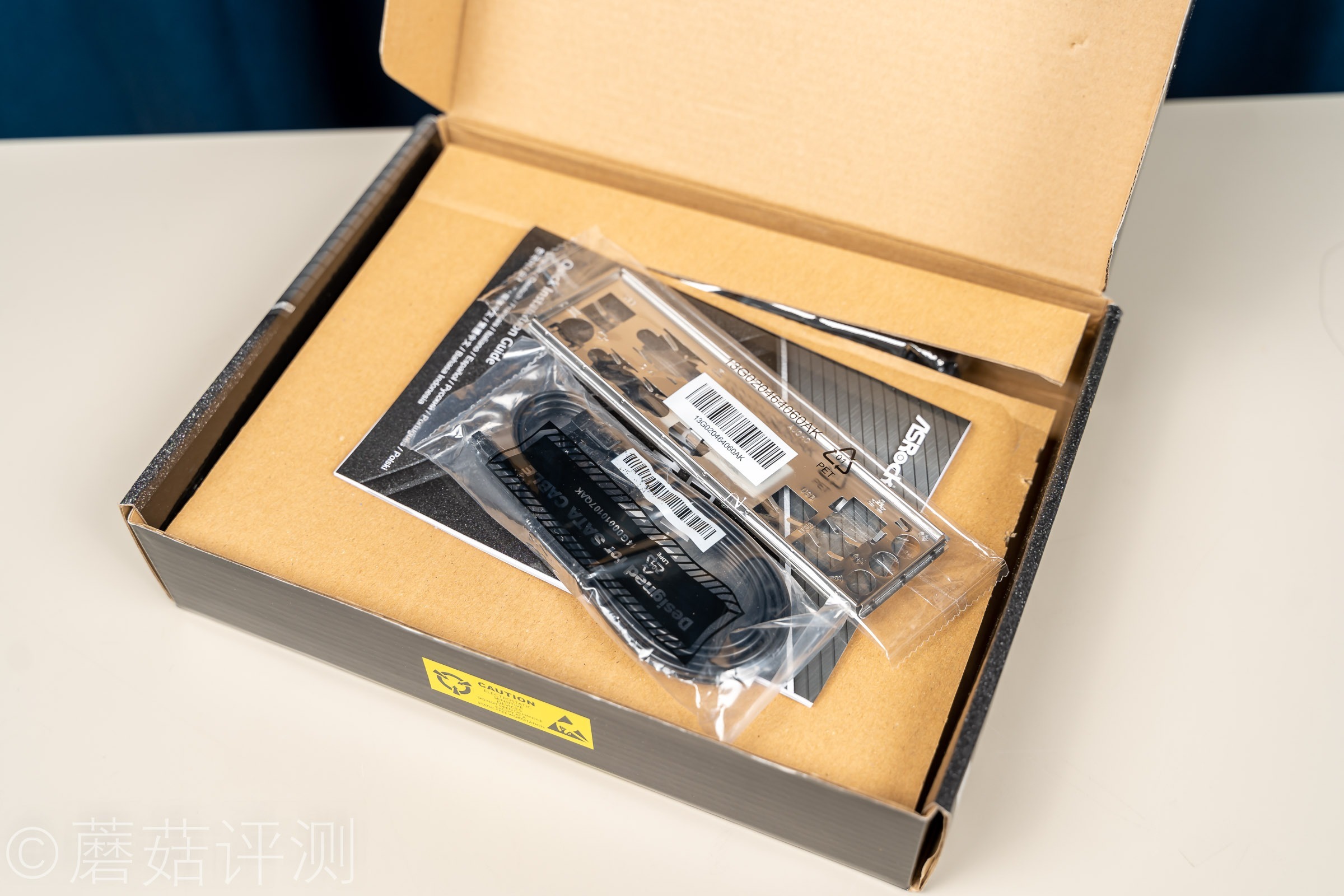

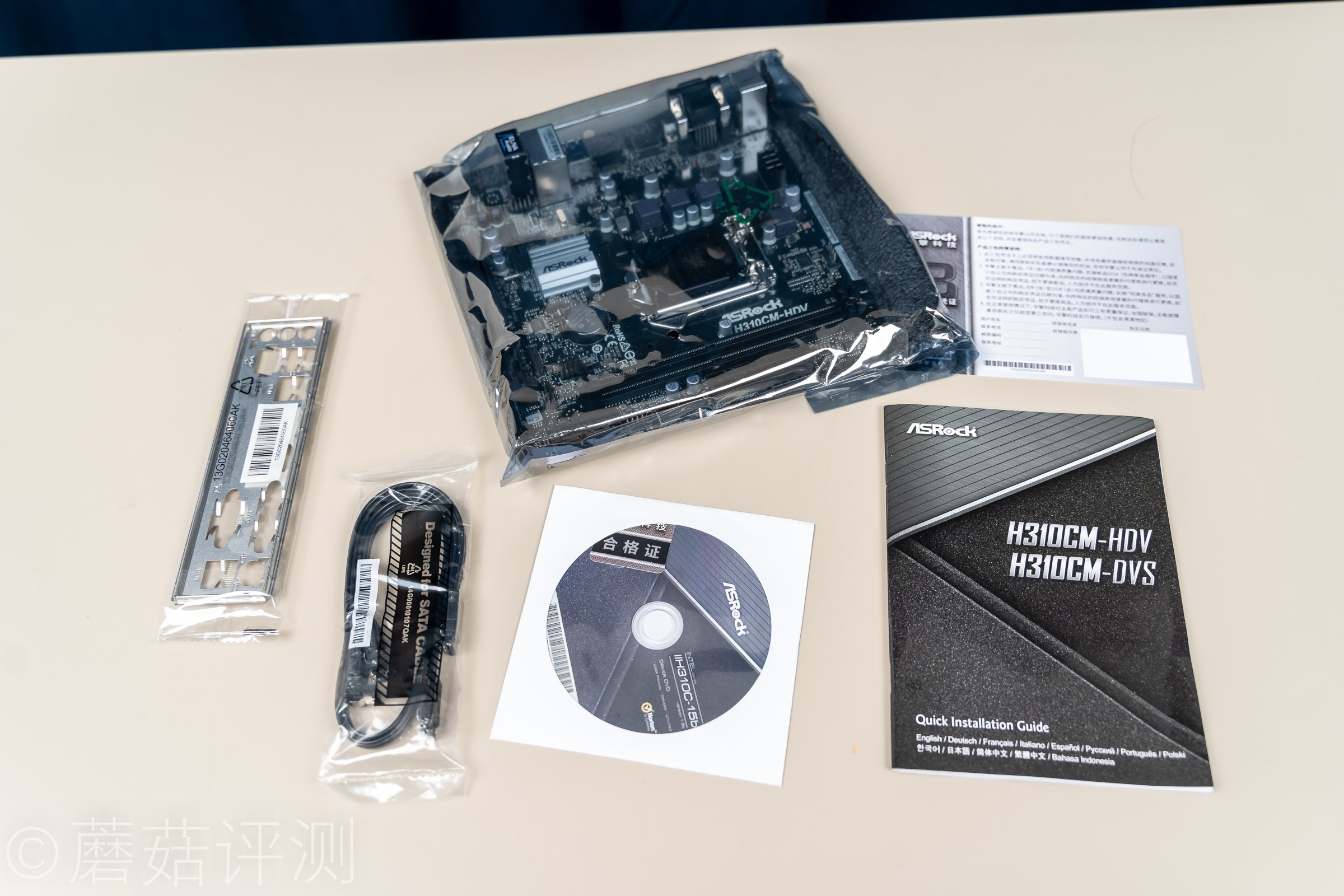

▼打开纸盒，内部就是主板的各种配件，SATA线，挡板，说明书之类的。










▼除了主板之外，都是一些常规配件。













三、华擎H310CM-HDV主板 外观

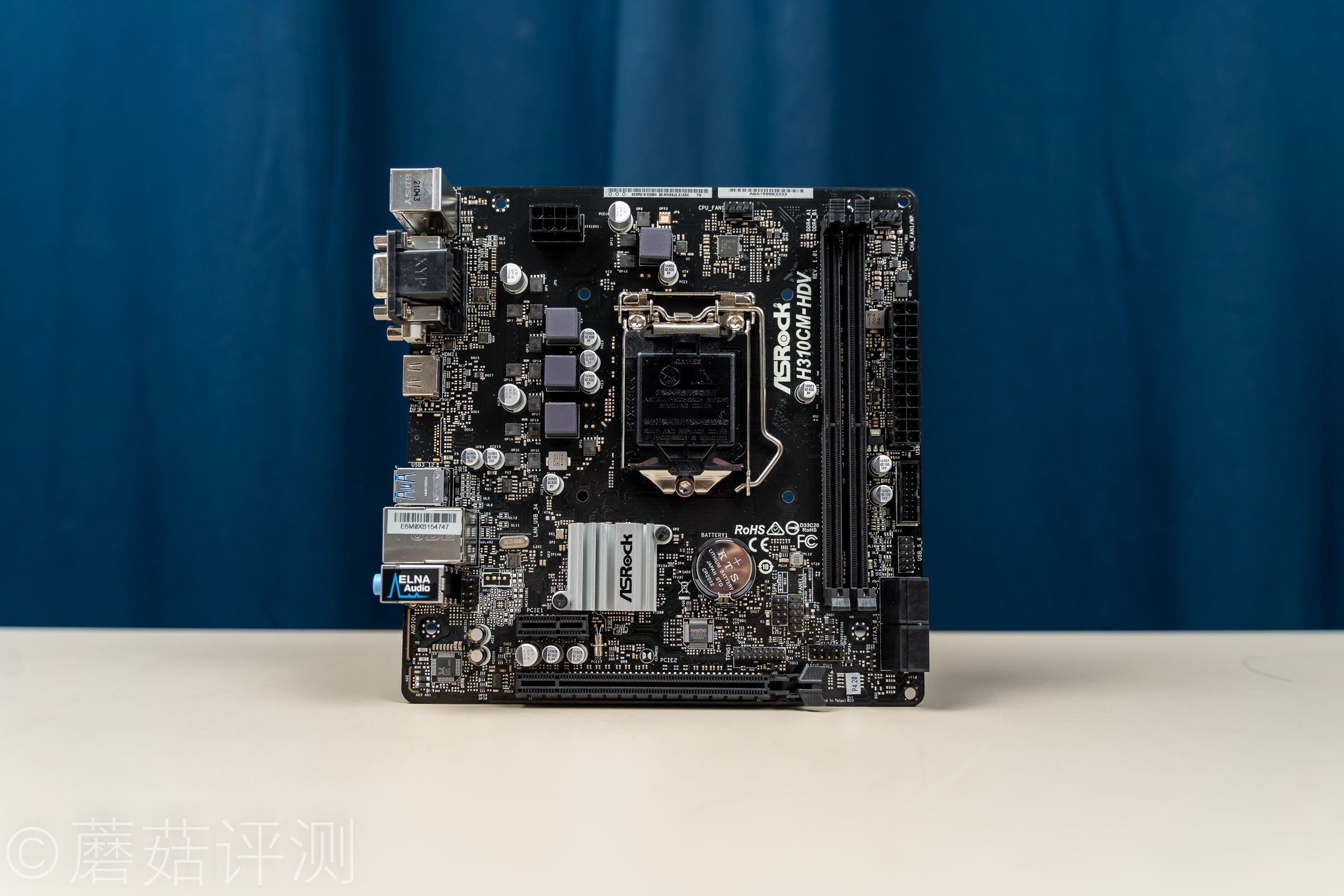

▼主板的外观还可以，中间是处理器插座，左侧是供电，右侧是内存插槽，下面是南桥和PCIe插槽。不过主板的体积确实不打，蘑菇乍一看，都以为是ITX，仔细看了一下，大了一圈。










▼左侧是供电，四个电感，目测3+1相供电。

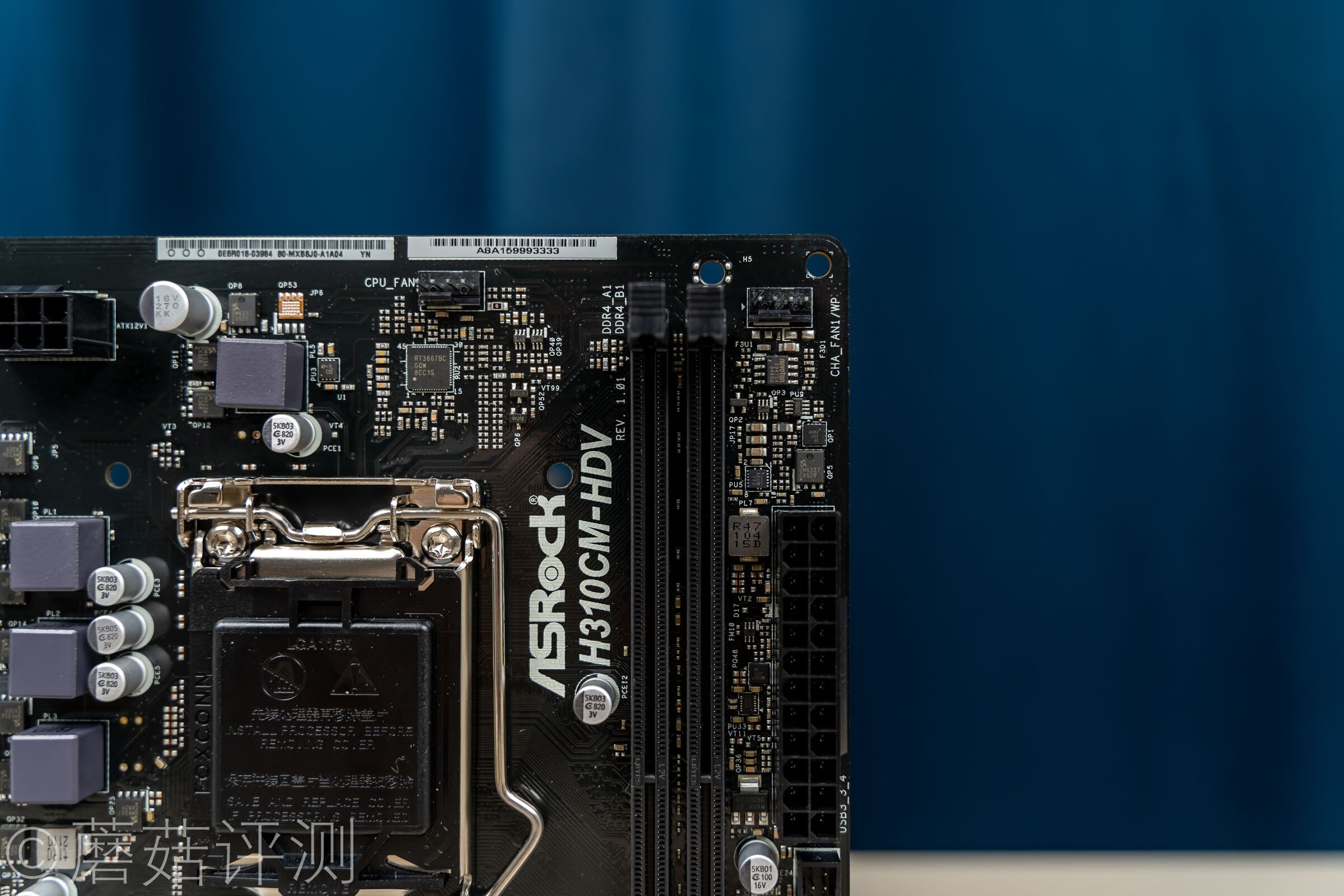

▼左侧有两个风扇4Pin插座，两条内存插槽。

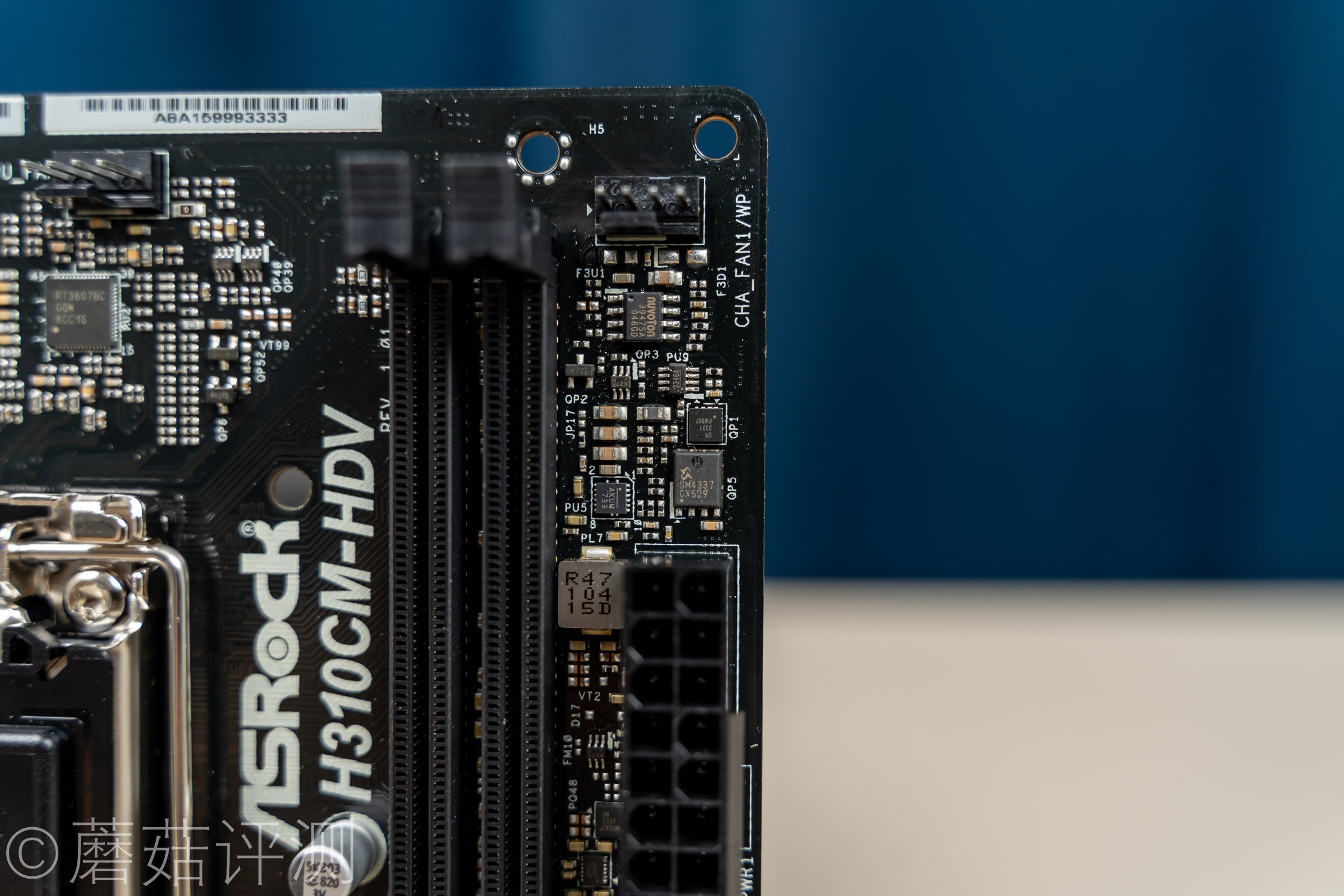

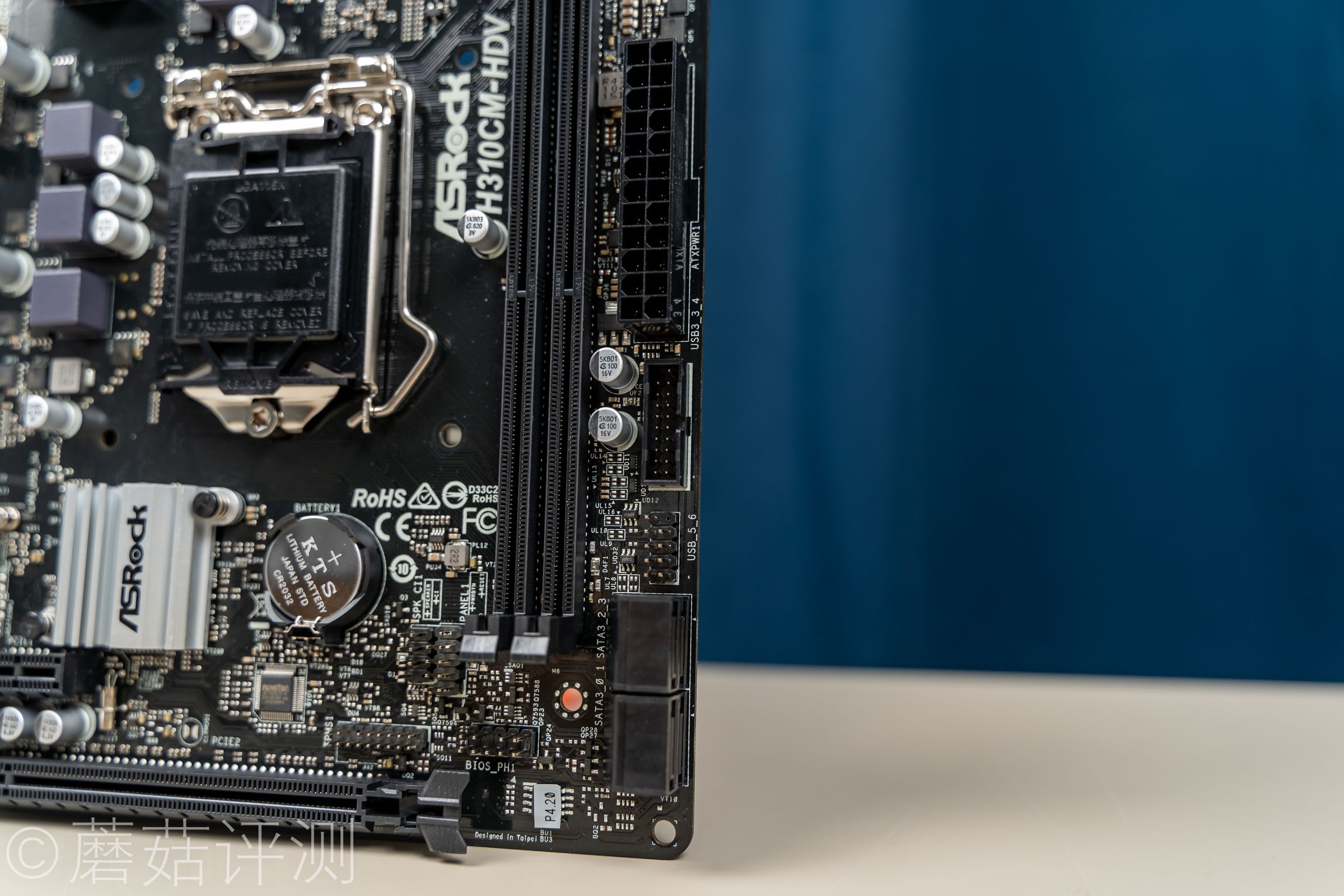

▼接着是主板的24Pin供电插座，USB3.0机箱前置插座和USB2.0机箱前置插槽，还有四个SATA接口。

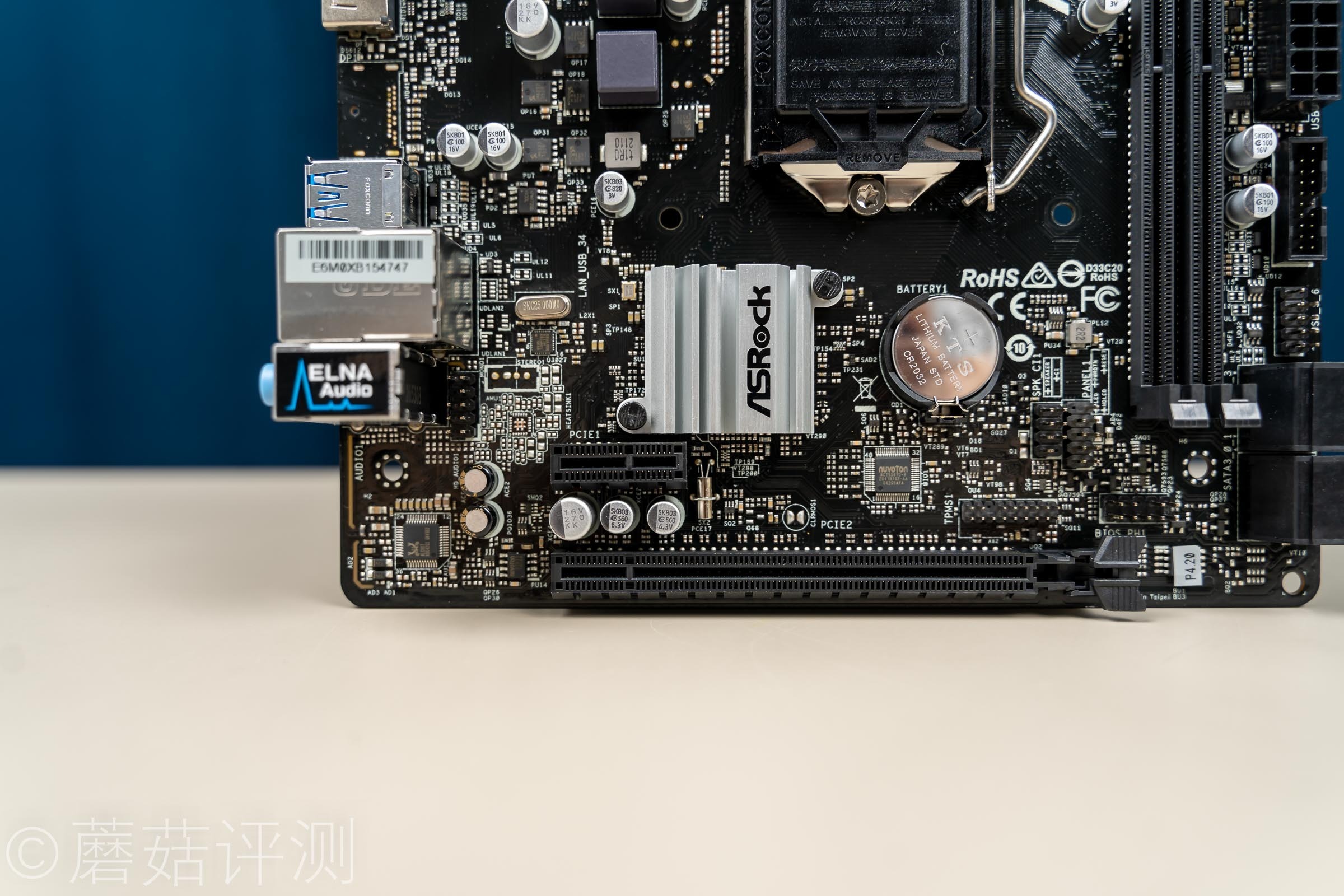

▼PCIe插槽部分，有一个全长X16的，一个X1的。










▼另外一些插座被放到了PCIe插槽的上面。

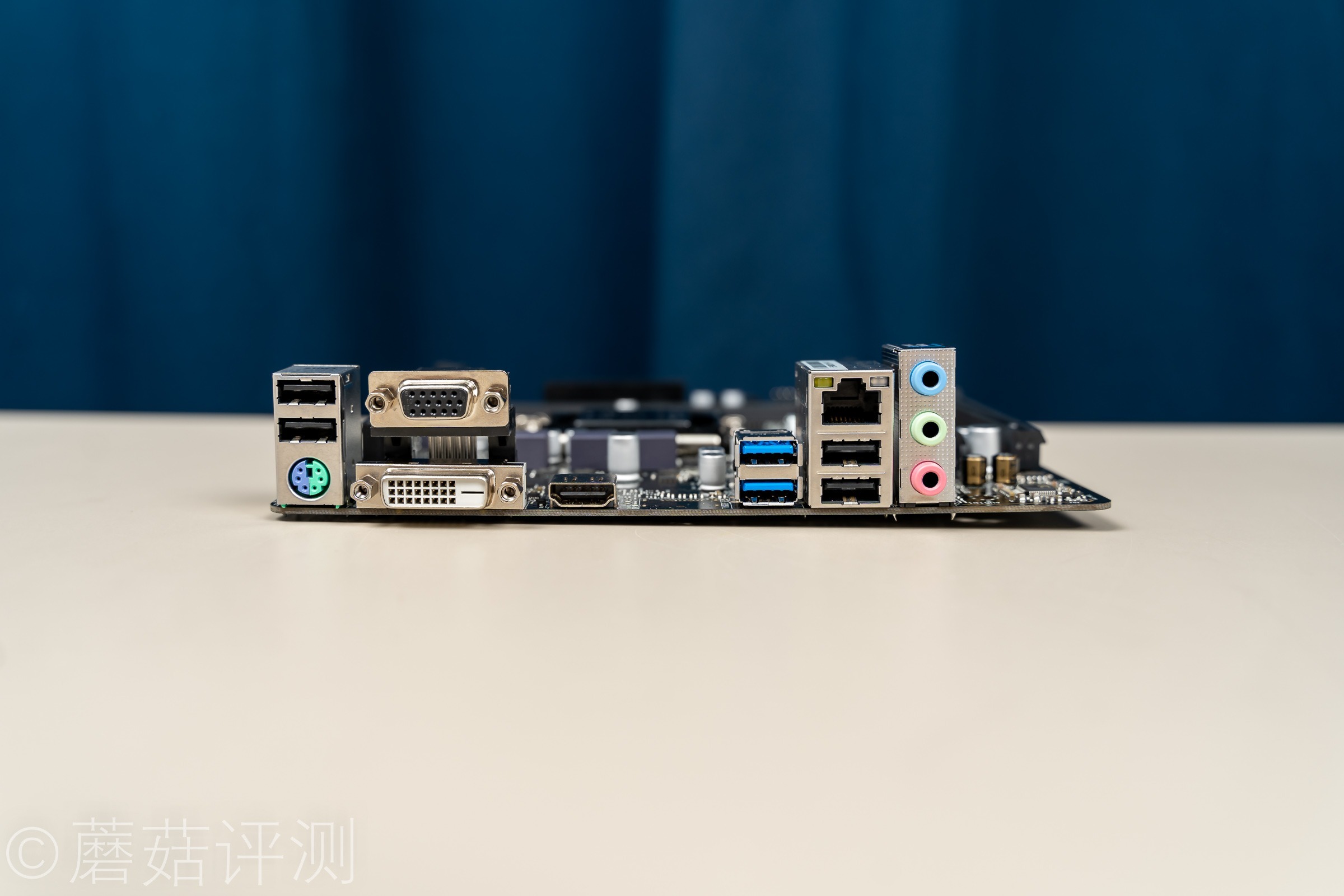

▼IO接口方面，两个USB2.0和PS/2，三个**输出接口，DVI、VGA和HDMI，四个USB3.0和三个音频接口。

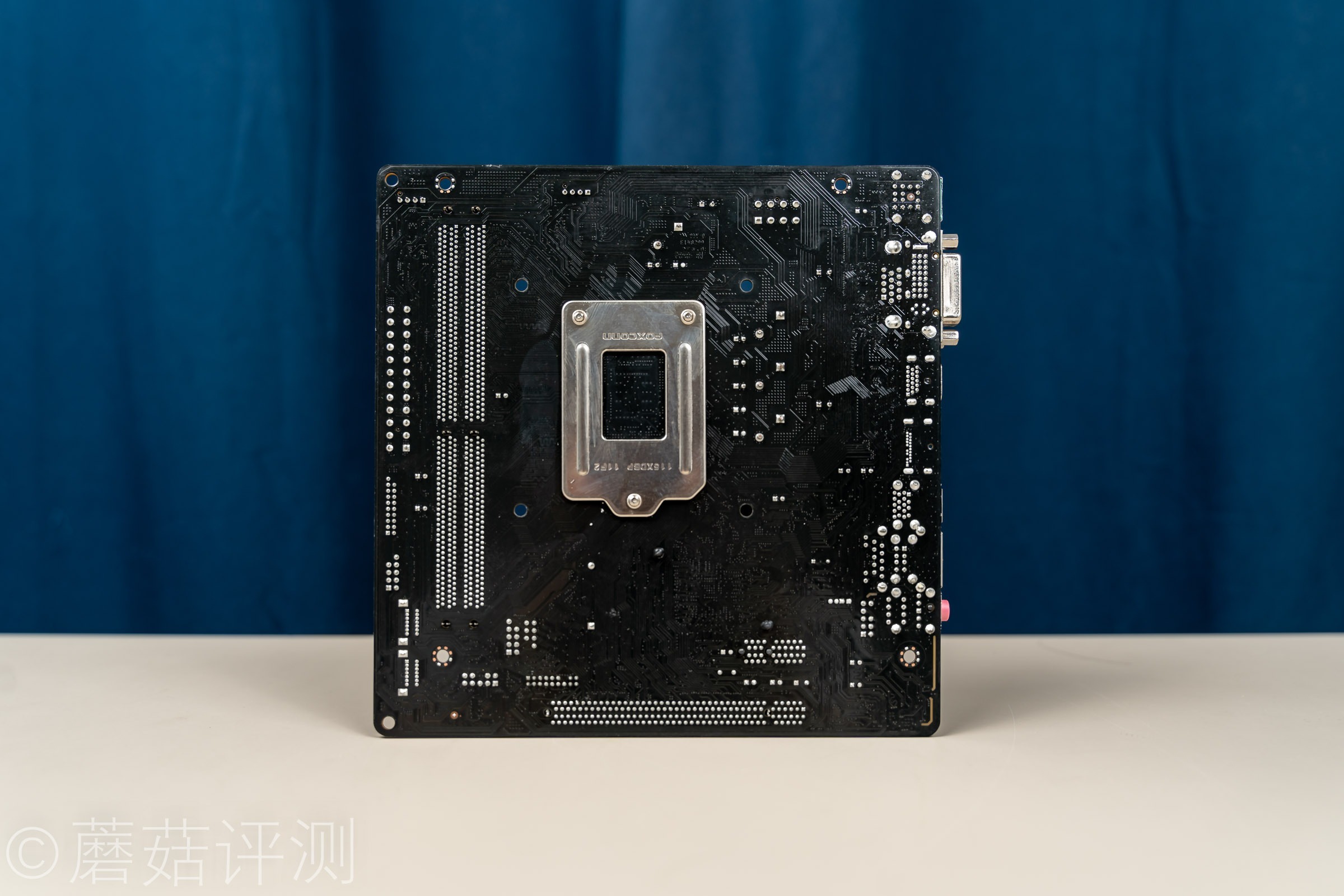

▼主板的背面，空荡荡的。

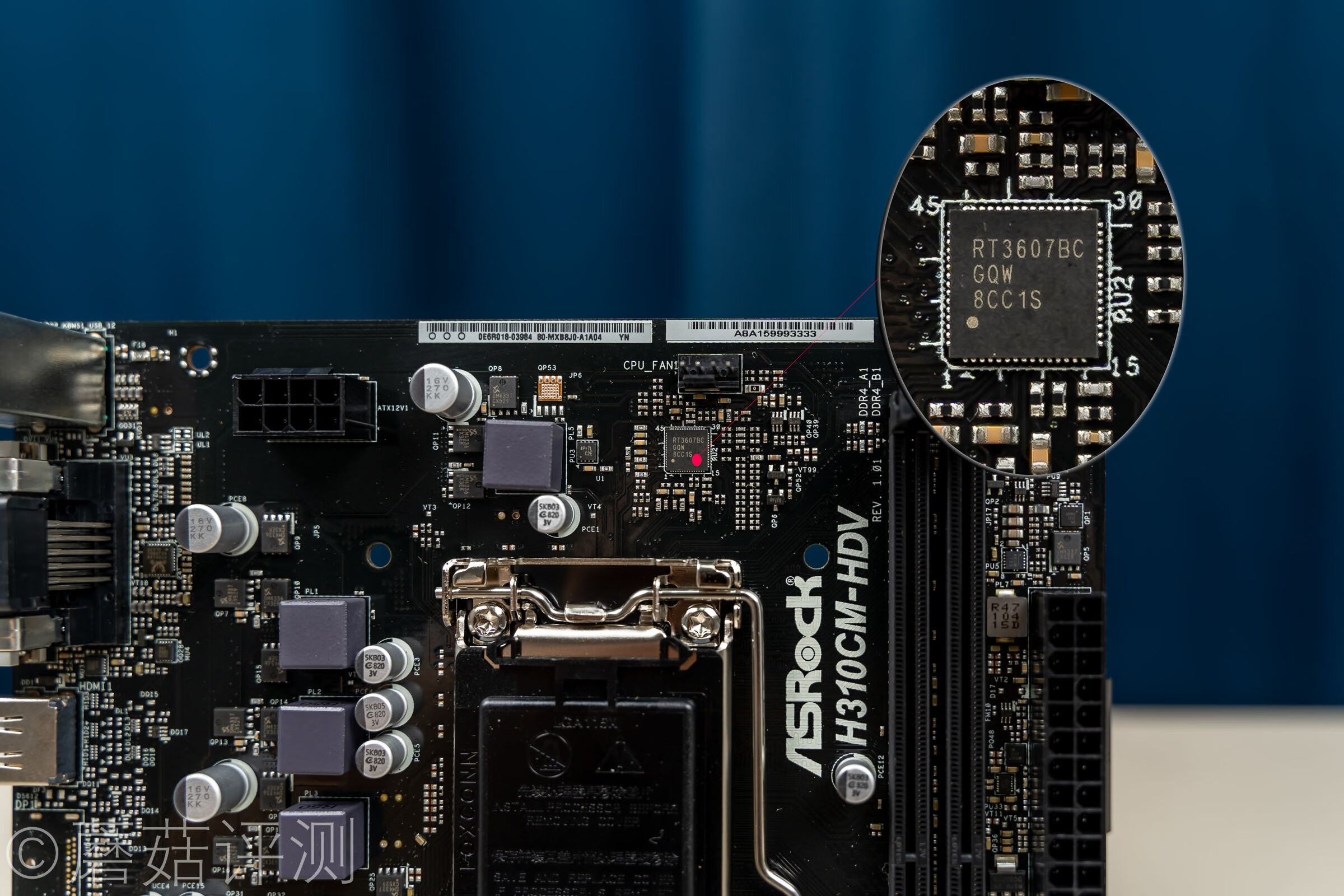

▼主板的正面除了南桥几乎没有覆盖件，供电的PWM主控芯片是RT3607BC，很熟悉，这是一颗双通道控制器，最大支持4+2相供电控制。

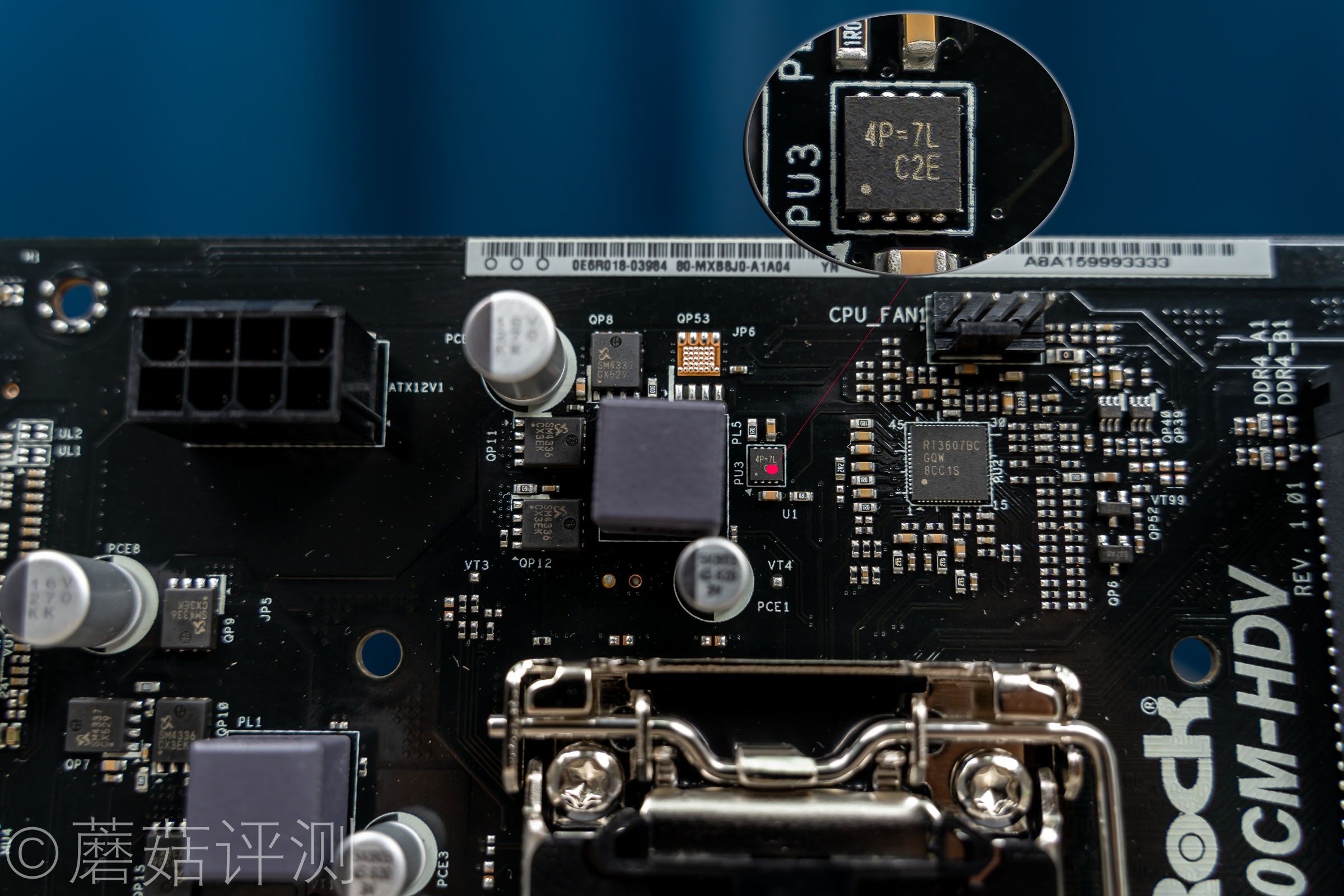

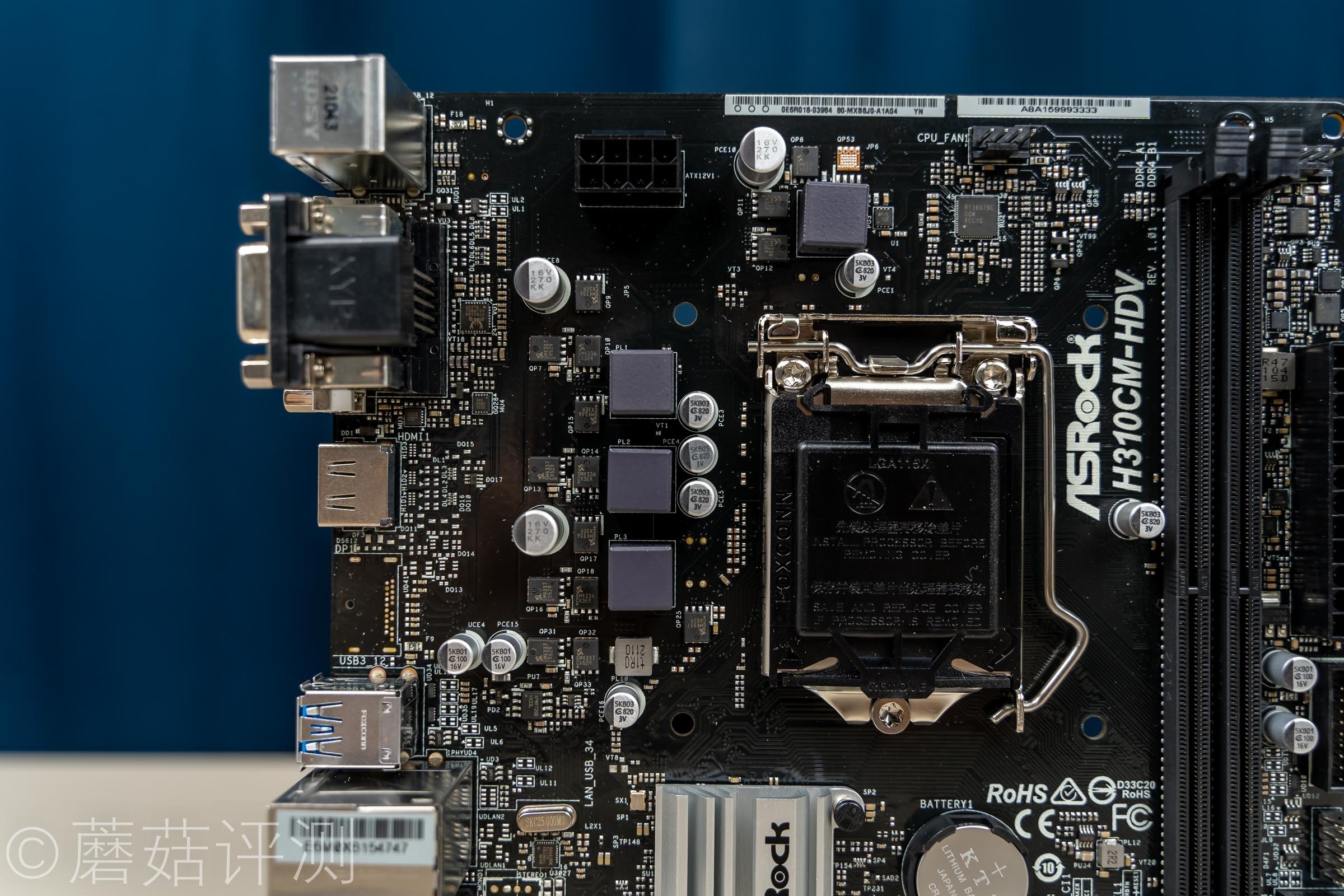

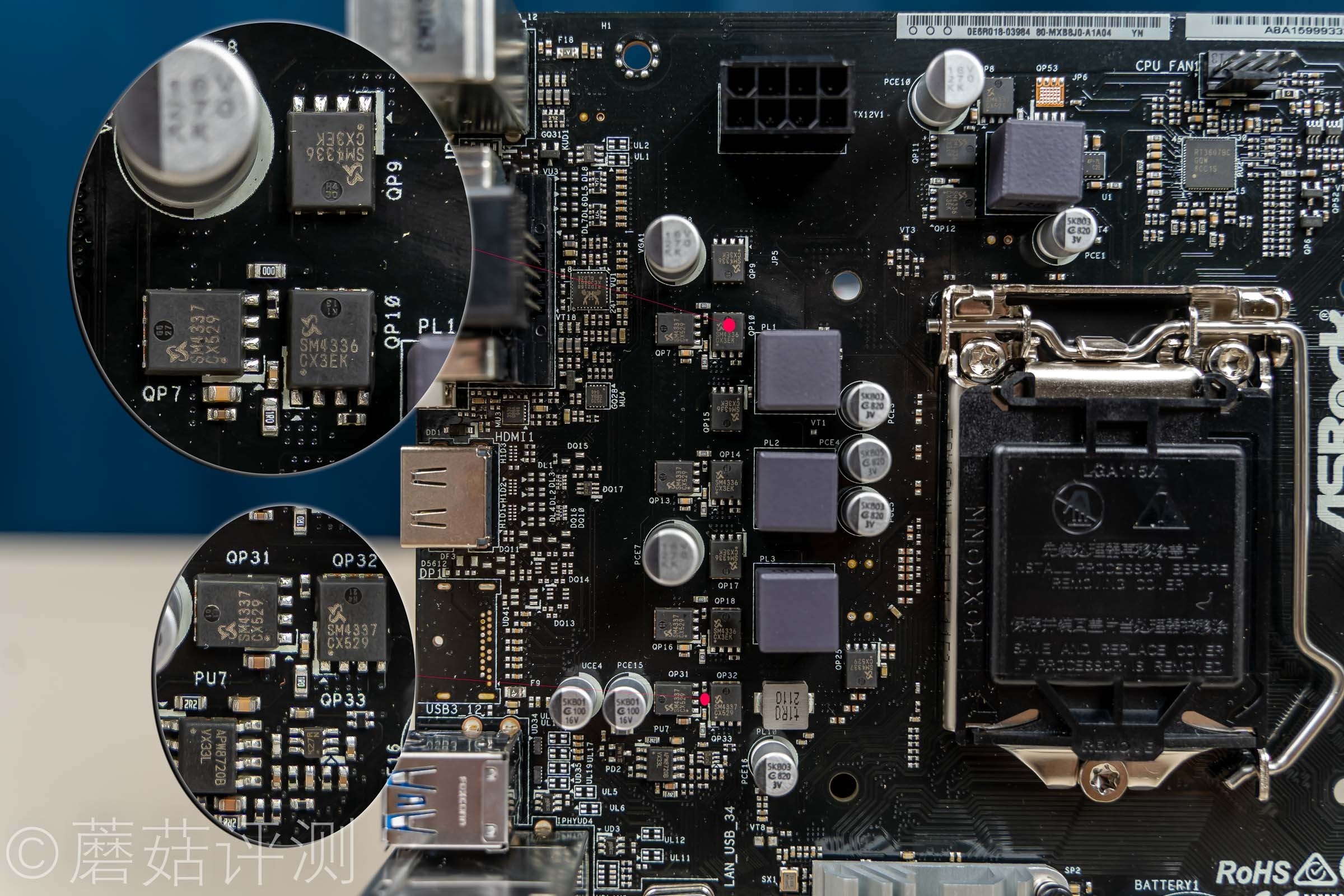

▼左侧有三相Vcore供电，上下桥设计，一上两下，上桥SM4337，下桥两颗SM4336，最大稳定输出电流分别是55A和65A。最下面还有一相供电，上下桥设计，一上一下，上下桥均是SM4337，旁边有一个单相PWM控制器。










▼上面的VGT供电是一相，也是上下桥设计，一上两下，上桥SM4337，下桥两颗SM4336，旁边有可以驱动IC。










▼内存供电也是一相。

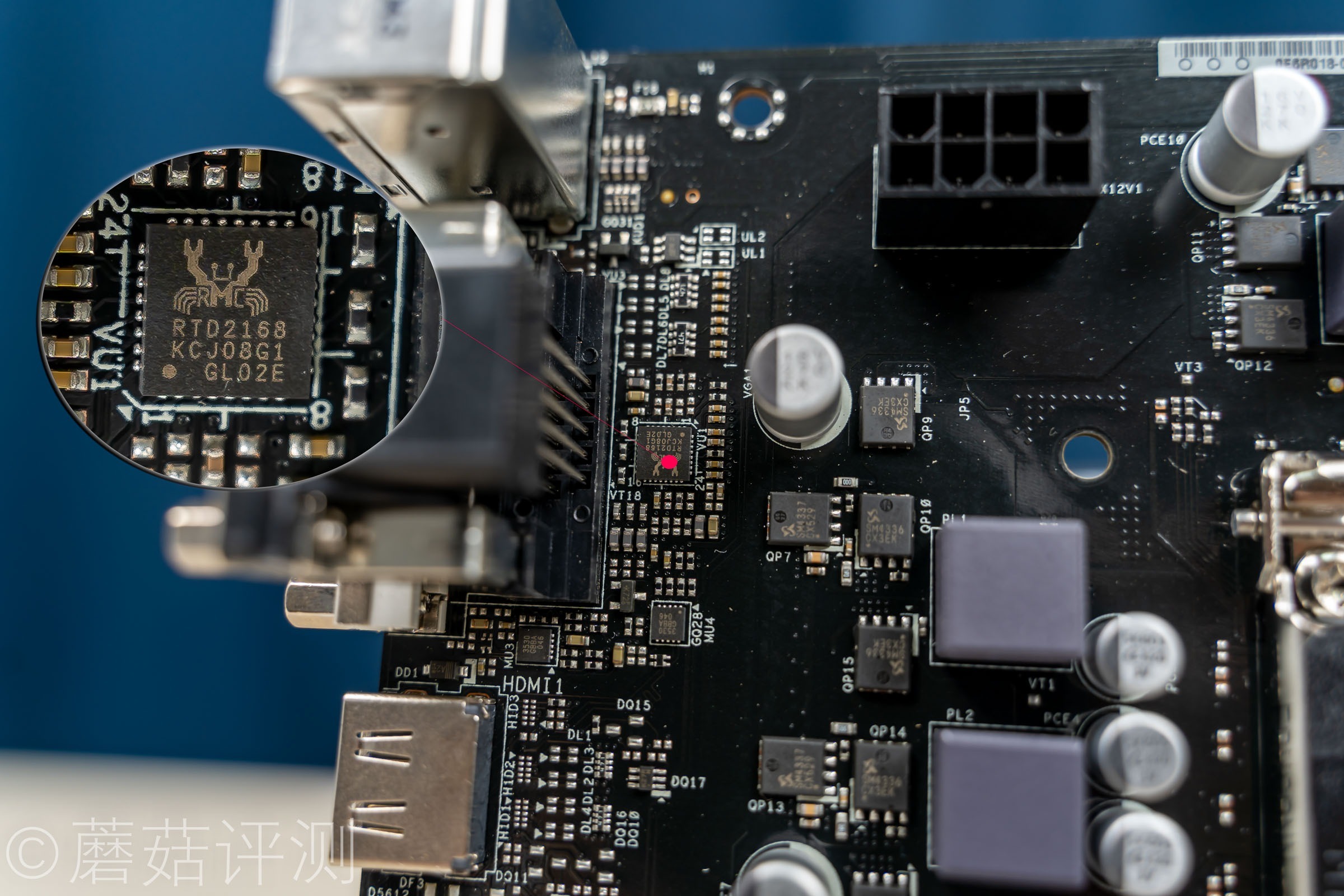

▼**输出接口的后面，有一个小螃蟹的RTD2168，负责**转换输出。

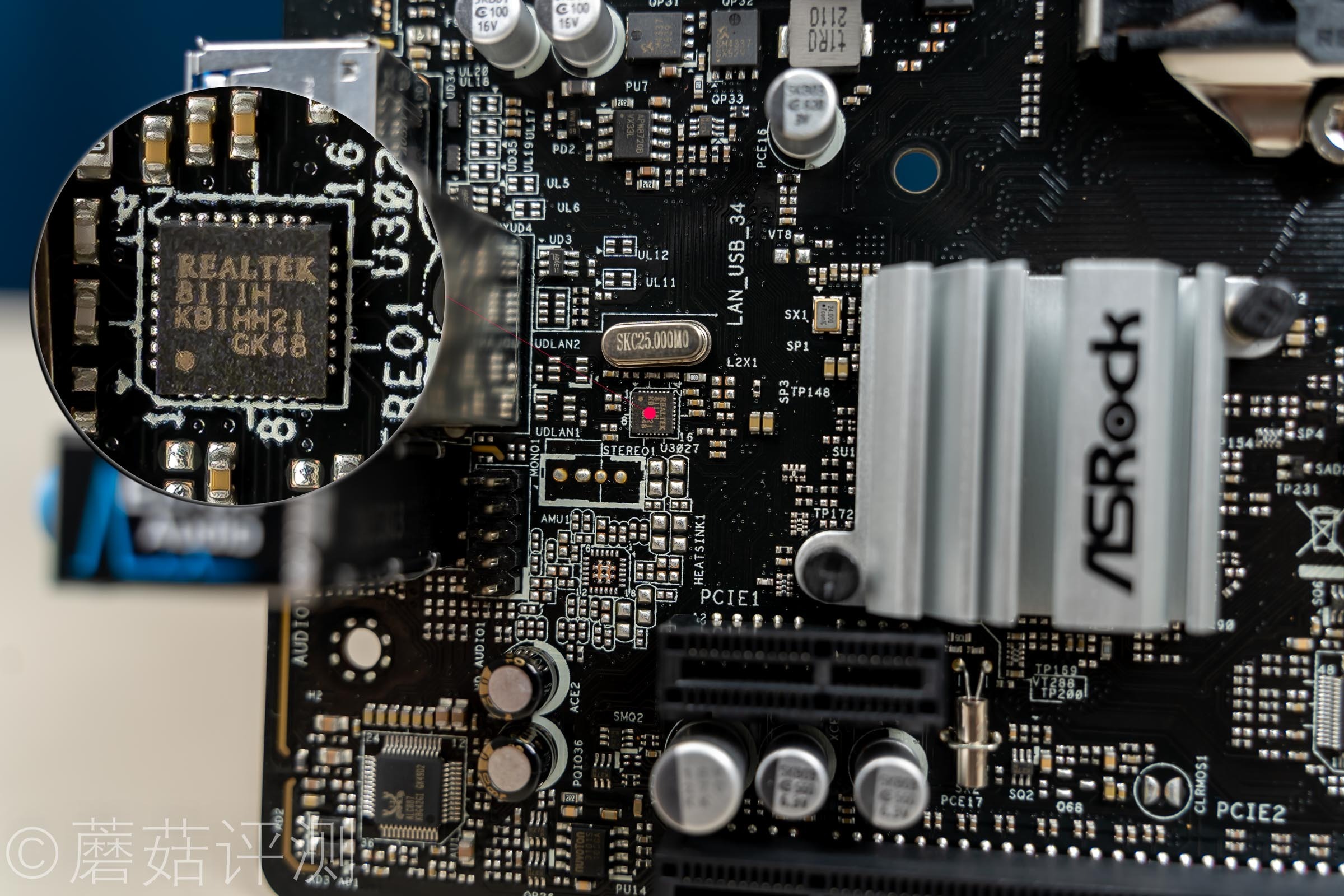

▼千兆Lan口的主控芯片也是小螃蟹的8111H，提供千兆带宽。

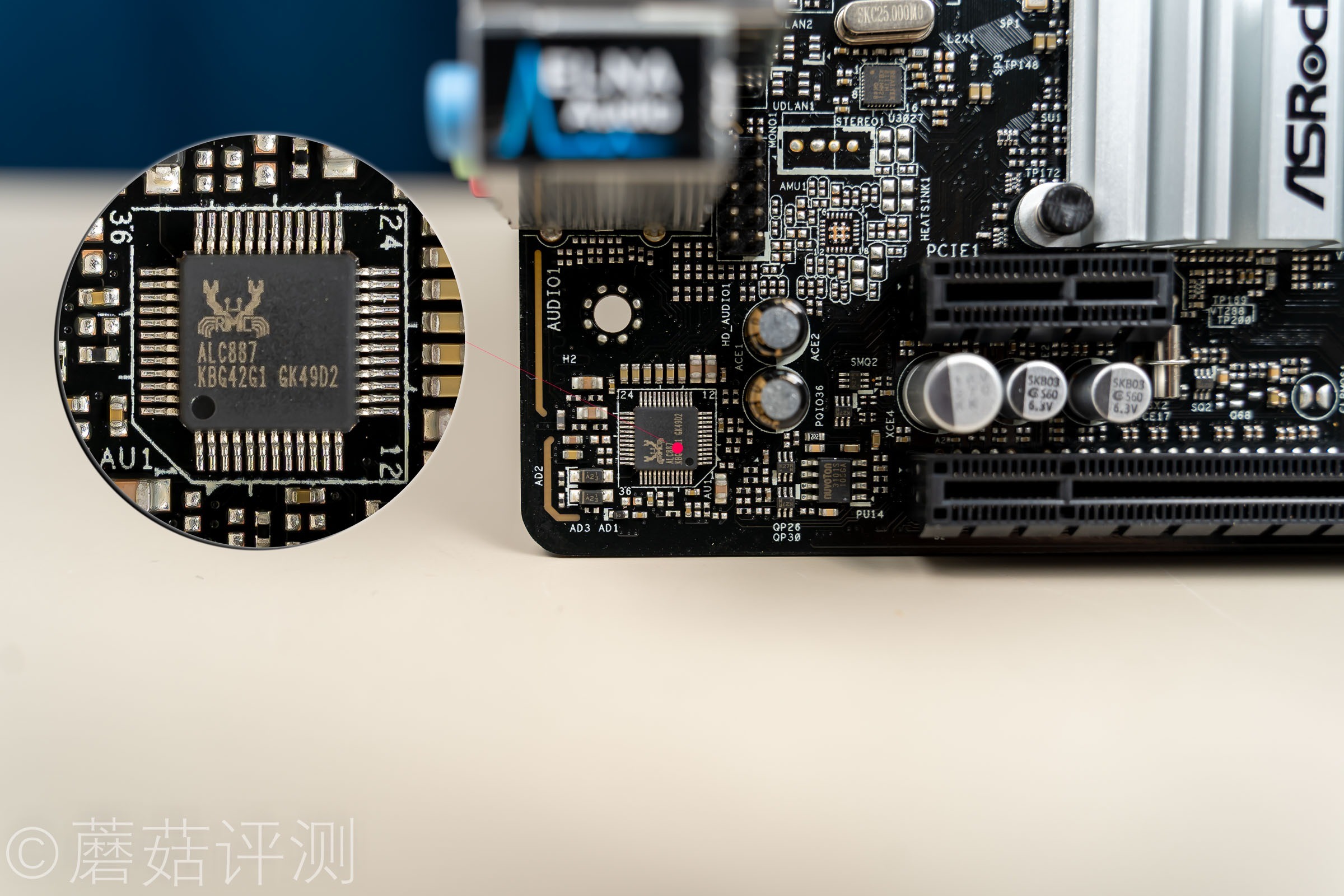

▼声卡芯片也是小螃蟹的，ALC887，定位中端入门。

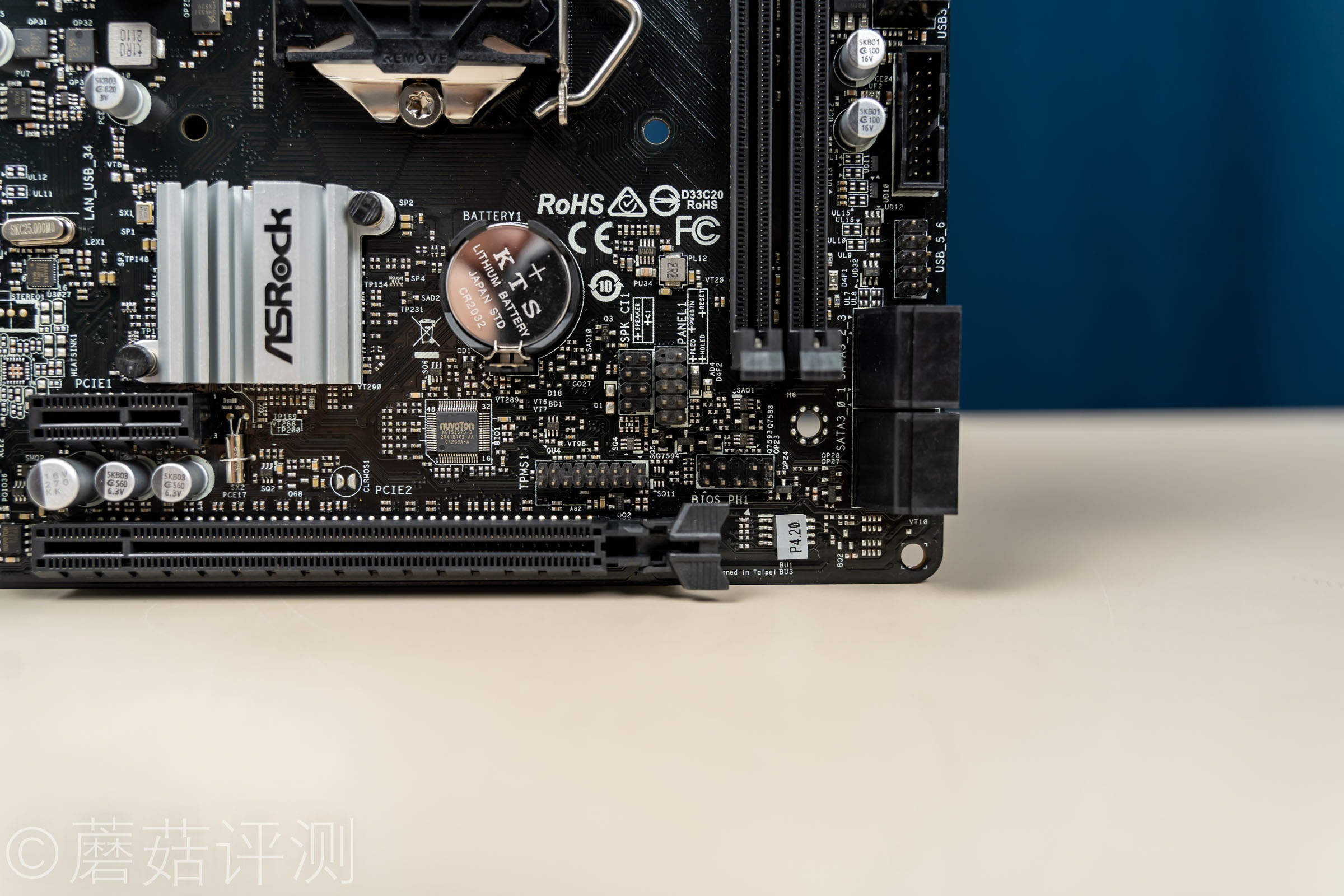

▼电池下面有一颗检测芯片，用于检测主板的各项参数。













四、华擎H310CM-HDV搭配志强E2124装机




▼处理器是志强E2124，四核心四线程。

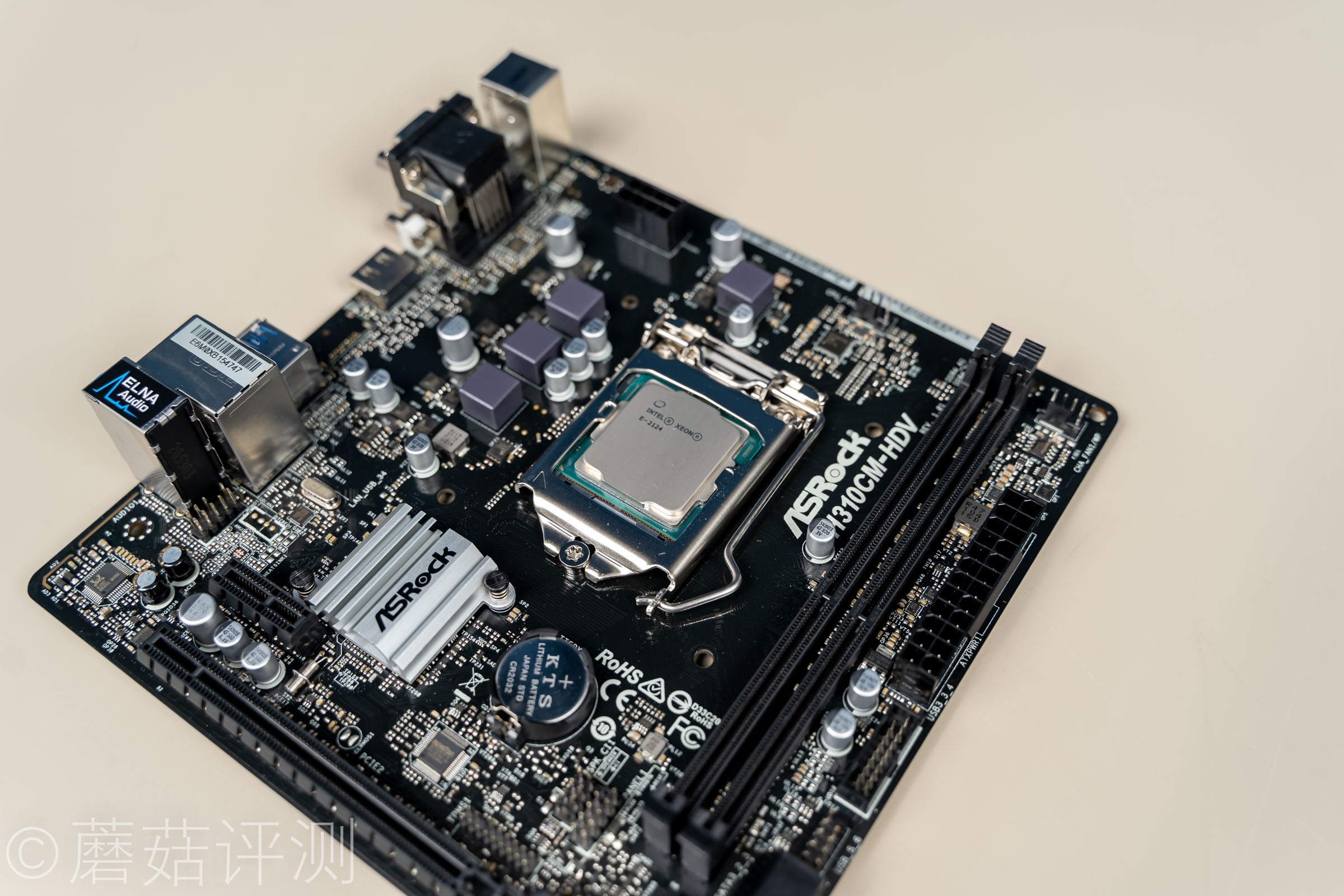

▼处理器的安装还是很简单的。

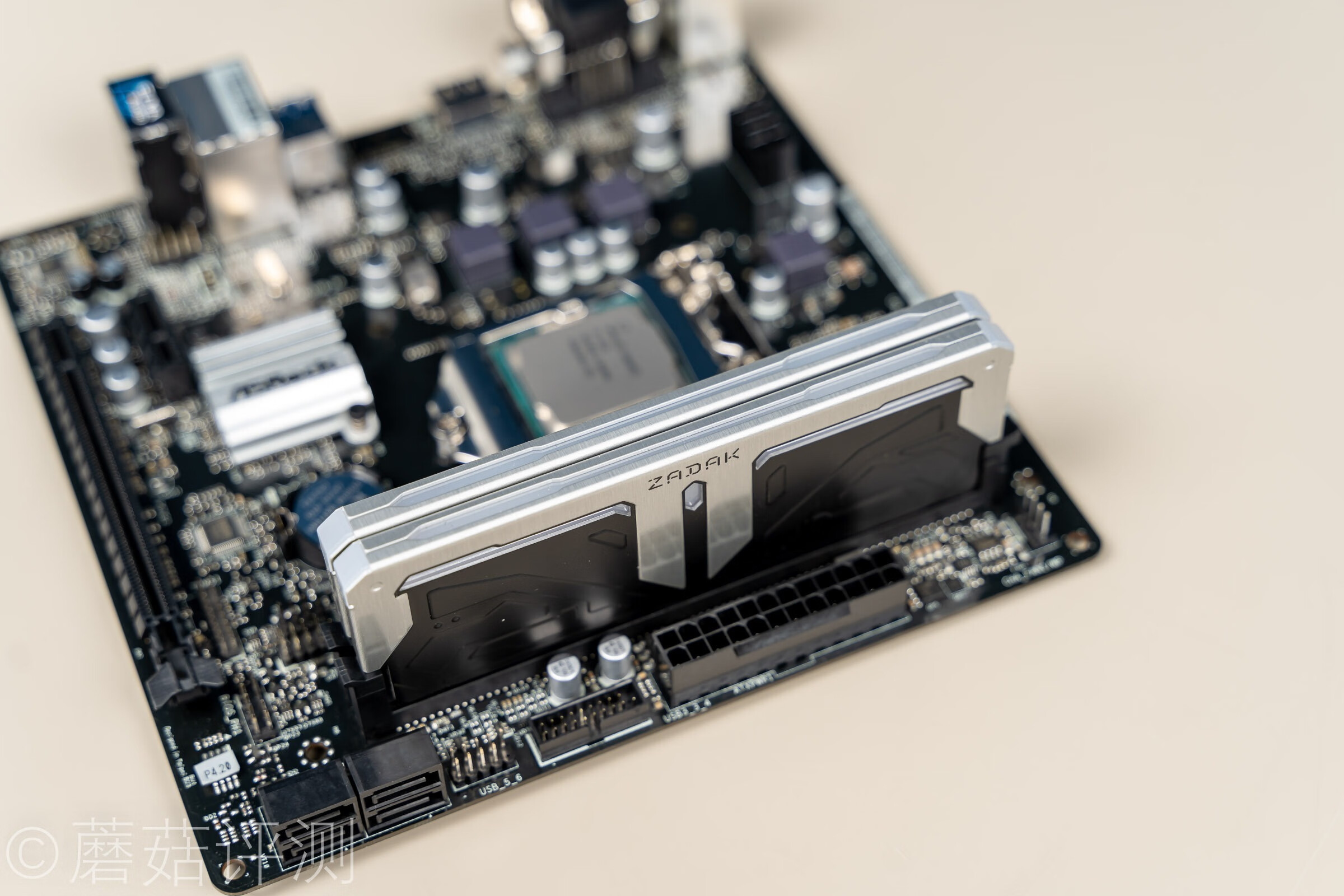

▼**内存这里用扎达克的SPARK，8G*2 3600MHz，这里大材小用了，并且频率也跑不到。

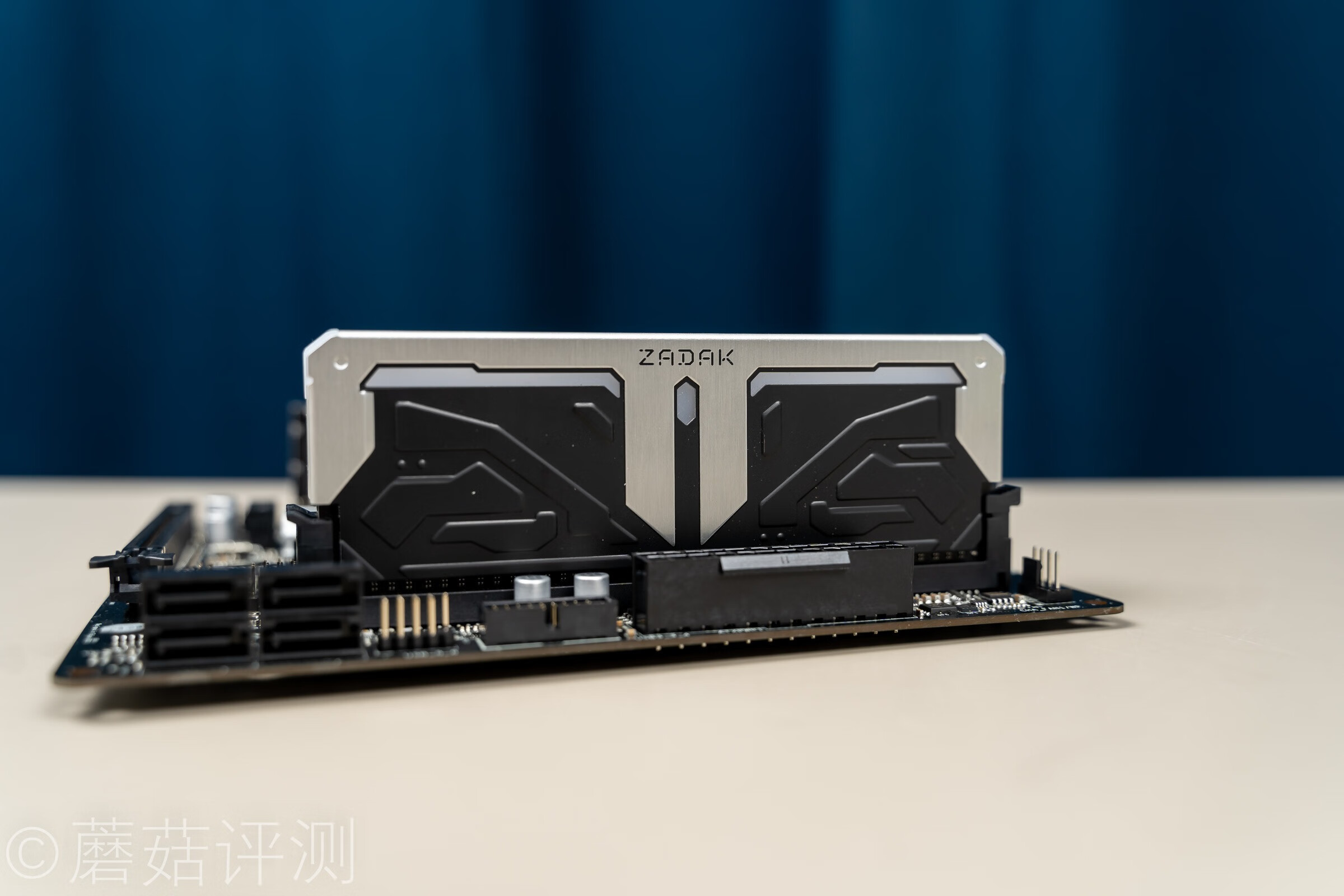

▼不过内存的颜值还是可以的，马甲设计的很有特色，侧面有多段式的RGB灯带。










▼内存顶部的RGB灯带一完整的一条，亮起来挺好看的。

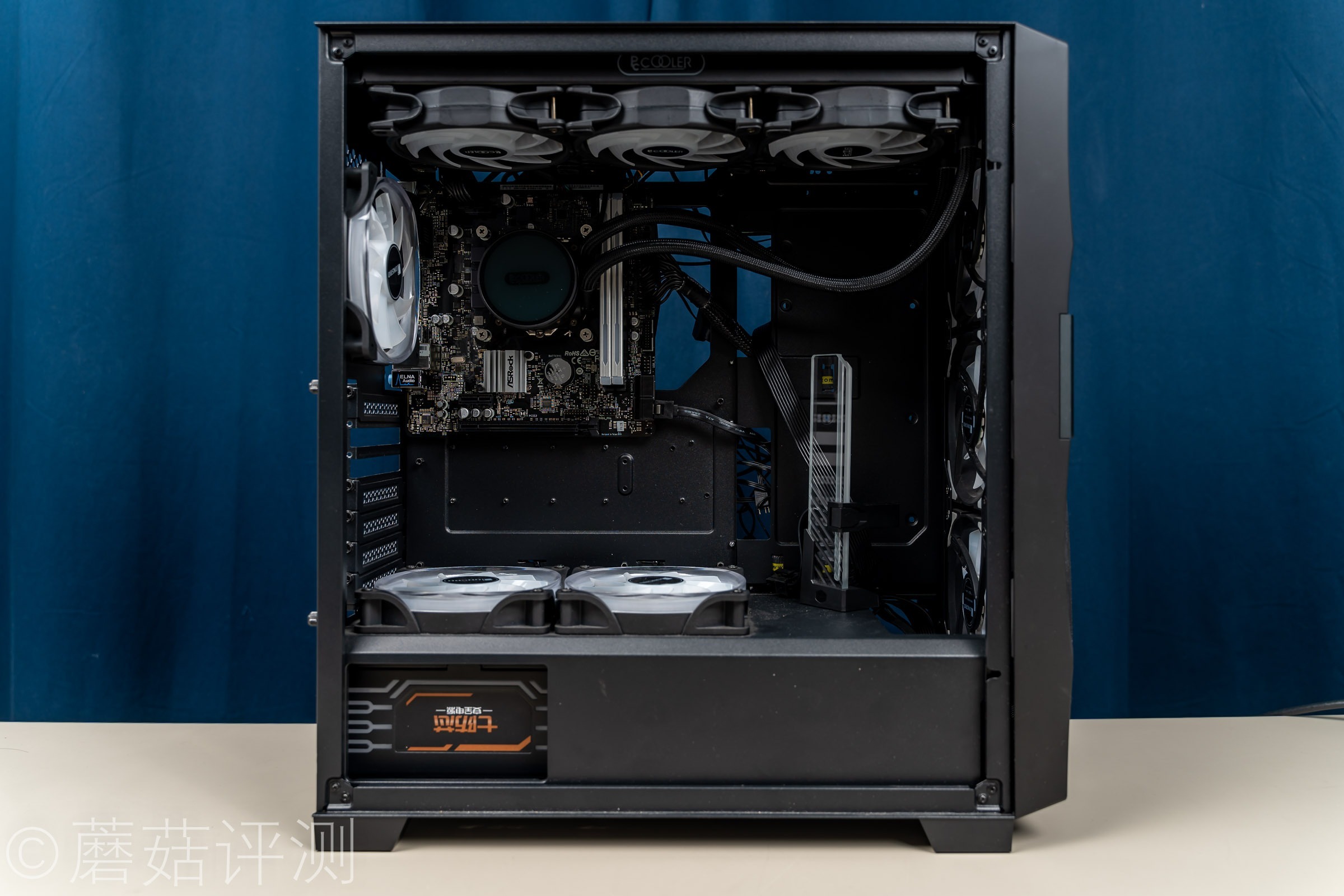

▼装机，机箱是安钛克的DF700 Flux，机箱的内部空间最大支持ATX主板，这里塞进去只是**用。

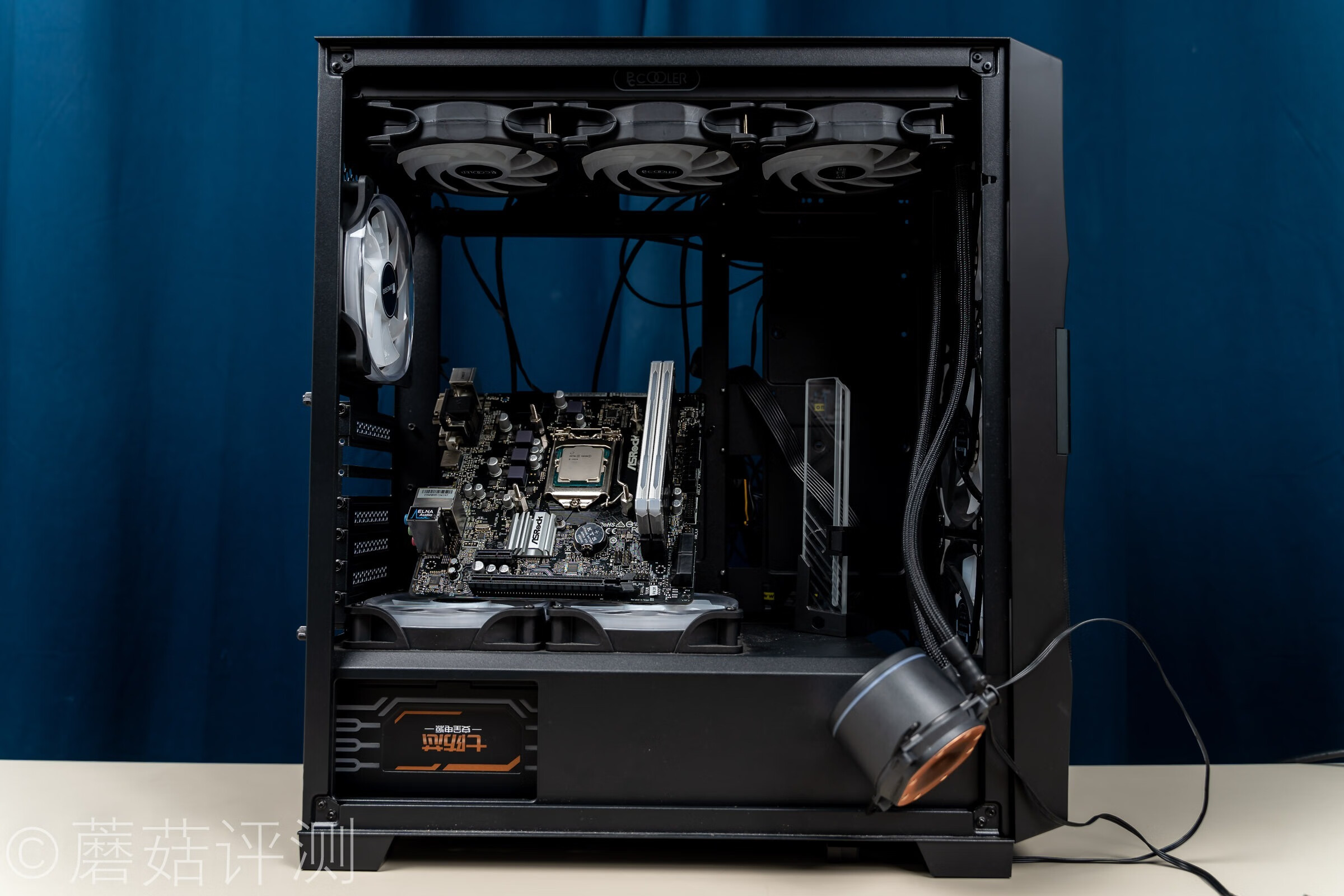

▼主板塞进去之后，顺手将超频三的凌镜360水冷盖上，用360一体水压这么个小处理器，还是有些大材小用了，哈哈。










▼显卡这里上了影驰的RTX3070Ti星耀OC显卡，主板巅峰，这辈子应该不会再上这么好的显卡了吧。

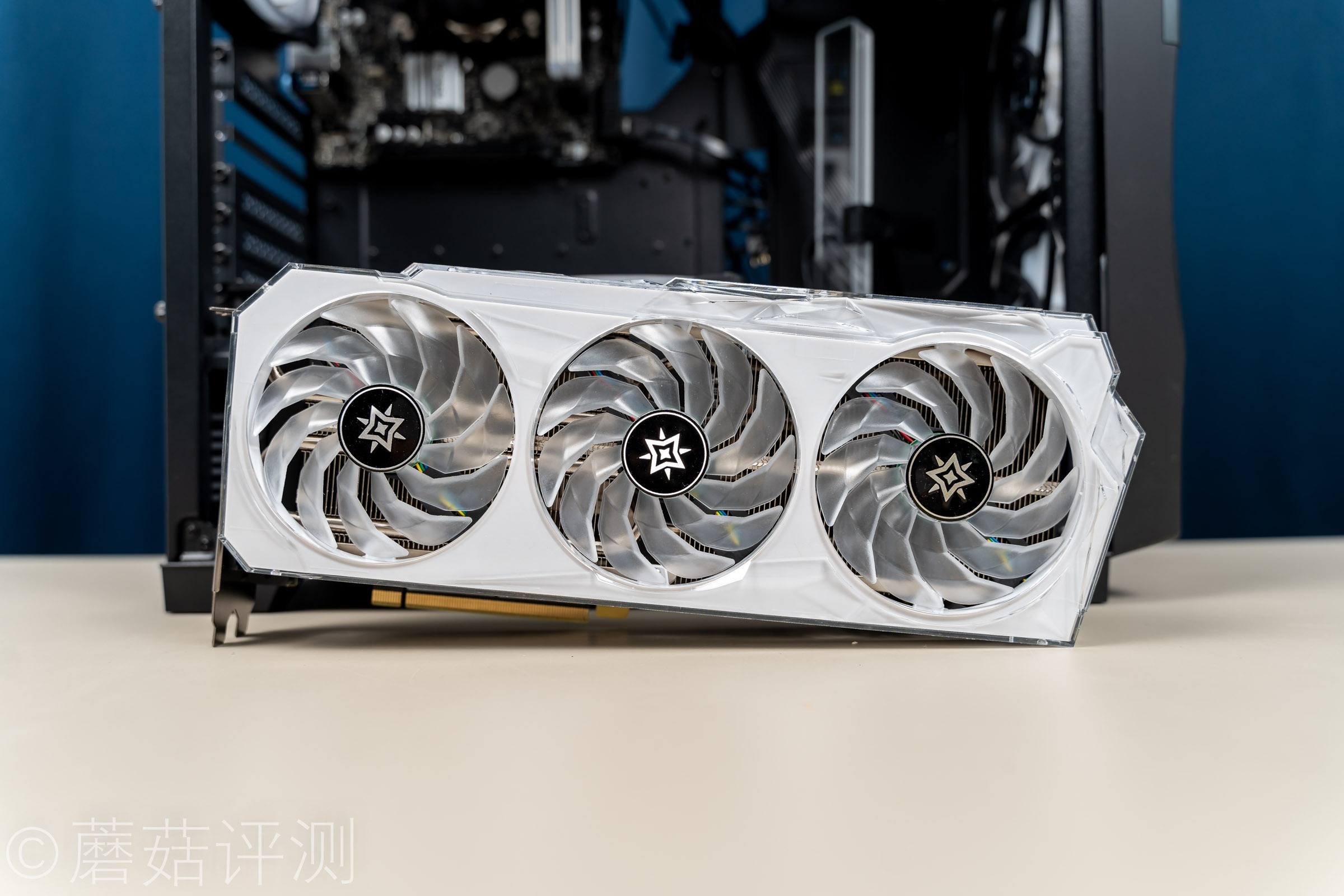

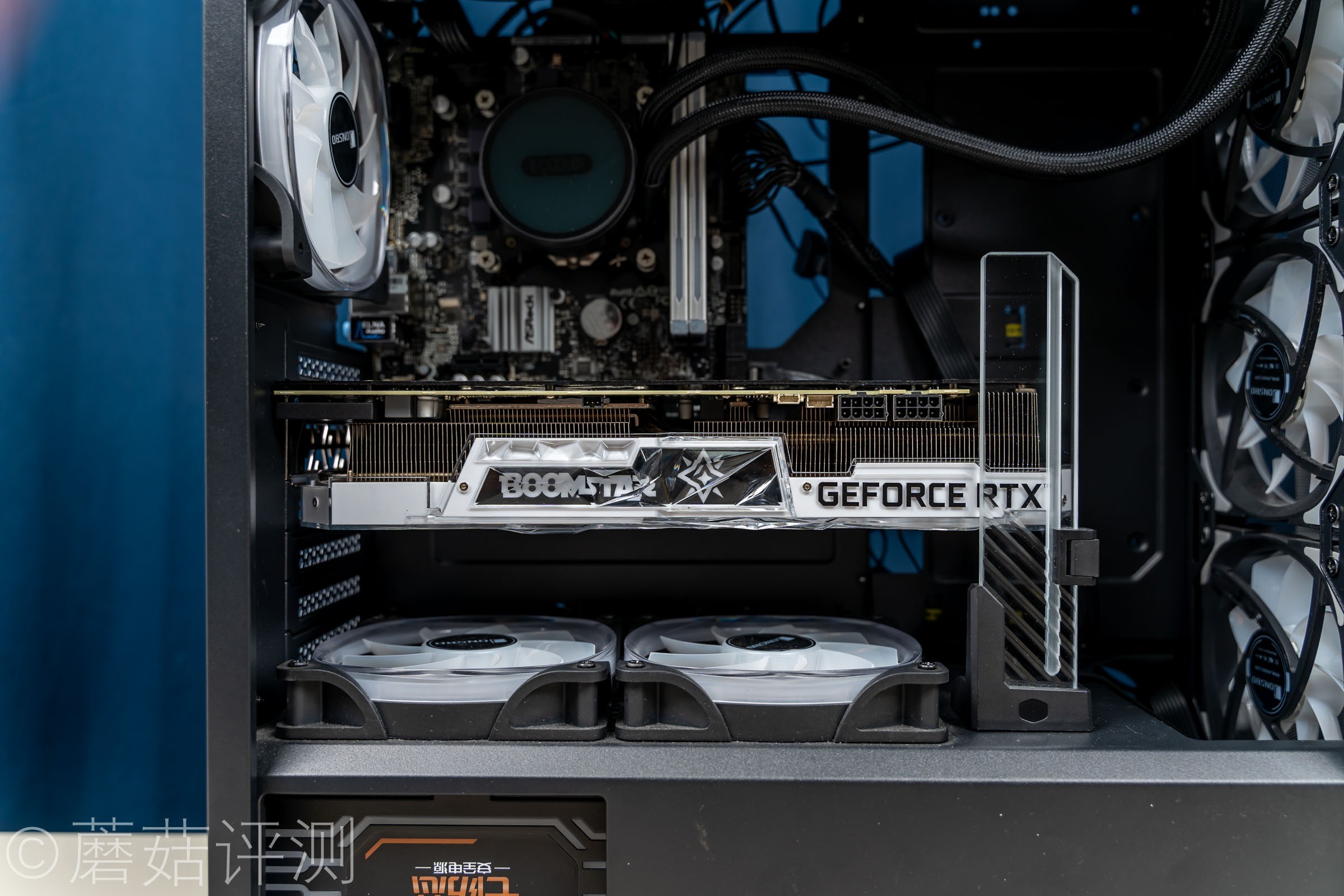

▼显卡的颜值还是非常漂亮的，不过显卡的散热模组比较重，显卡支架是必须的。

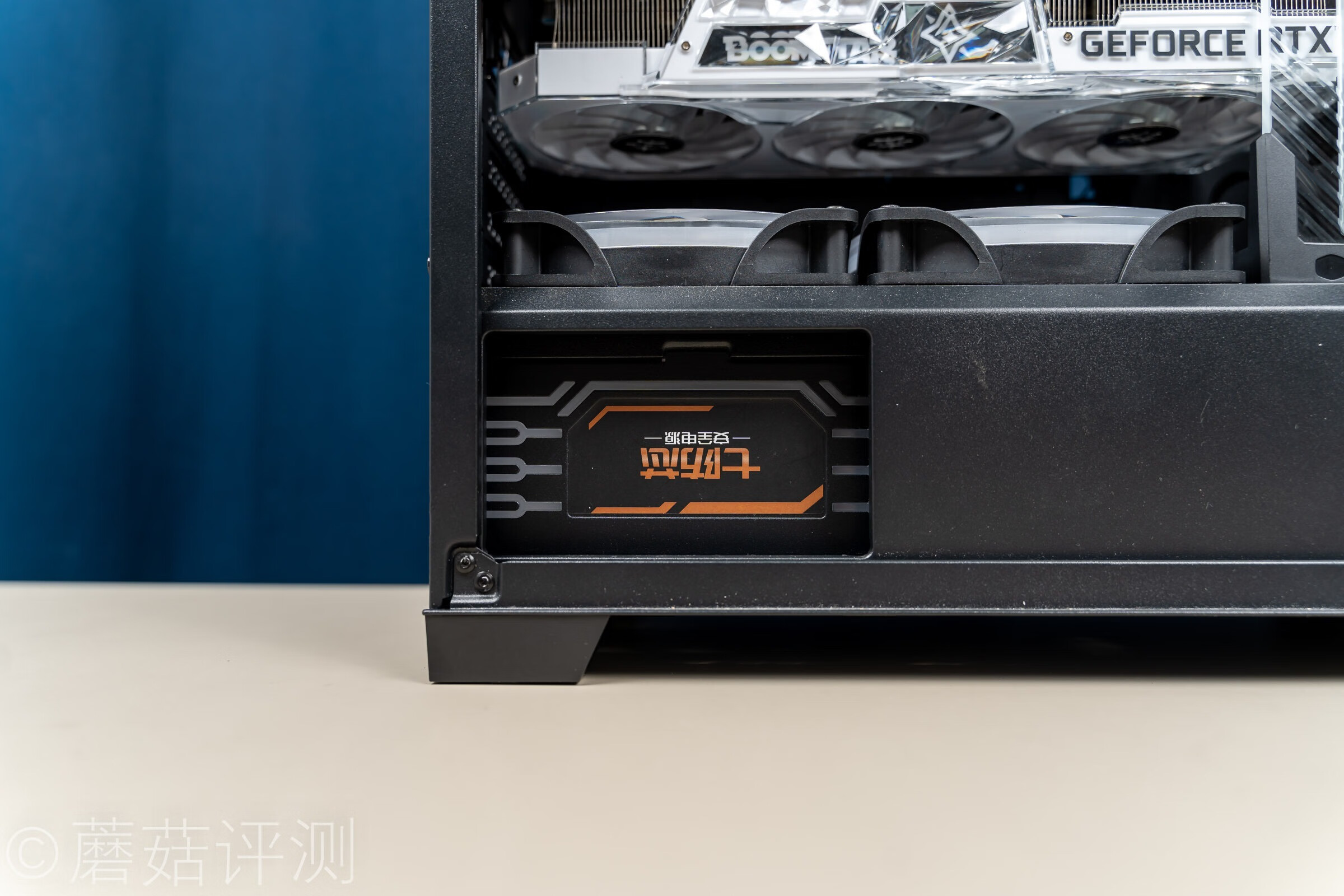

▼**电源是超频三的七防芯，金牌全模组电源，这款电源的PCB上涂有完整的硅胶，给电源提供出色的，防尘、防潮、防静电、防小强等七防功能，并且还能辅助散热。另外，安钛克DF700 Flux电源仓的侧面有开口，可以直接将电源的侧面露出来，电源的侧面也是有RGB灯效的，会很漂亮。













五、华擎H310CM-HDV搭配志强E2124装机 **

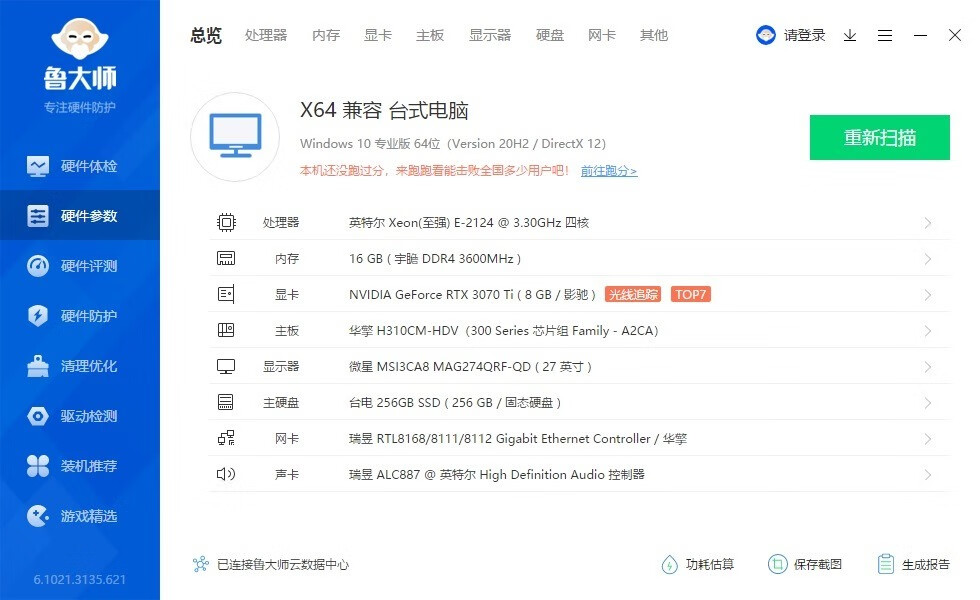

▼整机配置，处理器是E2124，主板是华擎的H310CM-HDV，内存是扎达克的SPARK，显卡是影驰的RTX3070Ti星耀OC显卡。










▼简单跑个**，整机得分101W，处理器26.1W，显卡59.4W，很不错了。

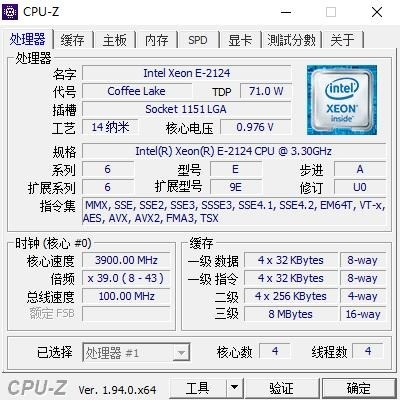

▼志强E2124处理器，额定TDP71W，四核心四线程，三级缓存8MB。

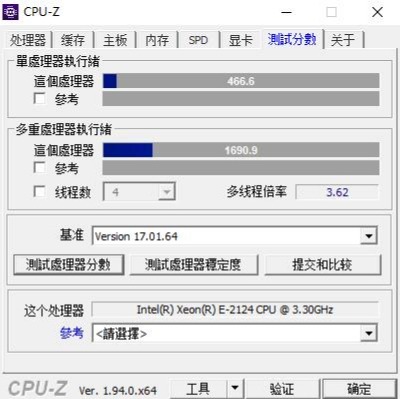

▼简单跑个**，单核466.6、多核1690.9，不错不错。

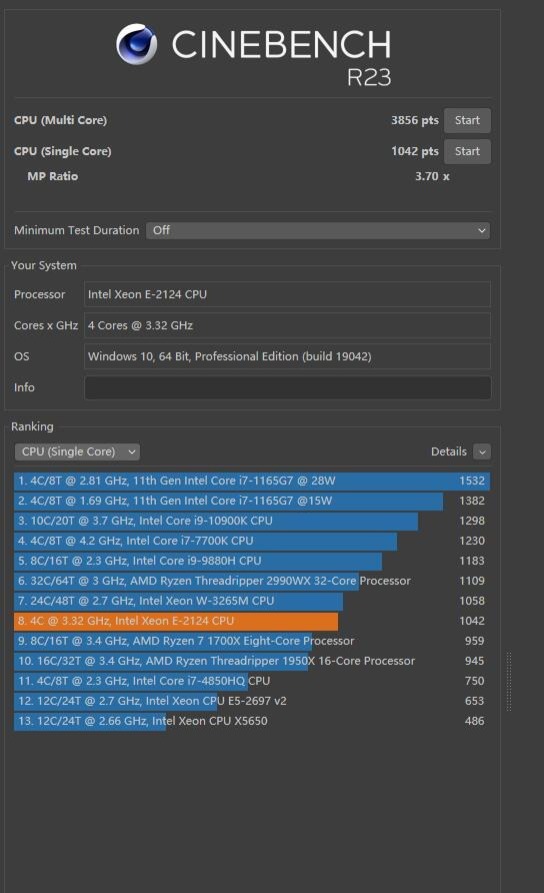

▼R23**，单线程1042、多线程3856。

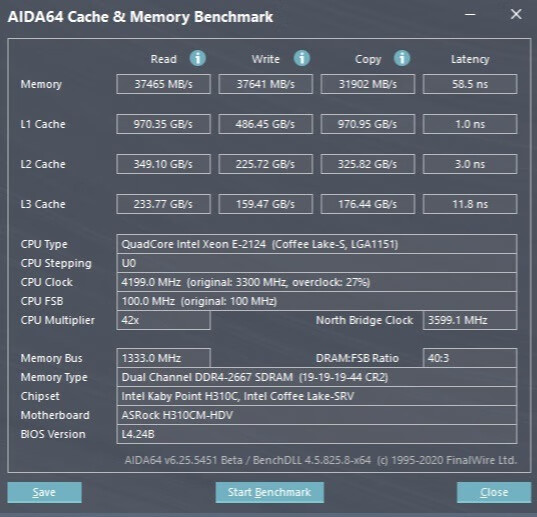

▼另外，内存最高可以去到2666MHz，简单跑个**，写入和读取几乎一样，都在37000MB/s，延迟58.5ns。

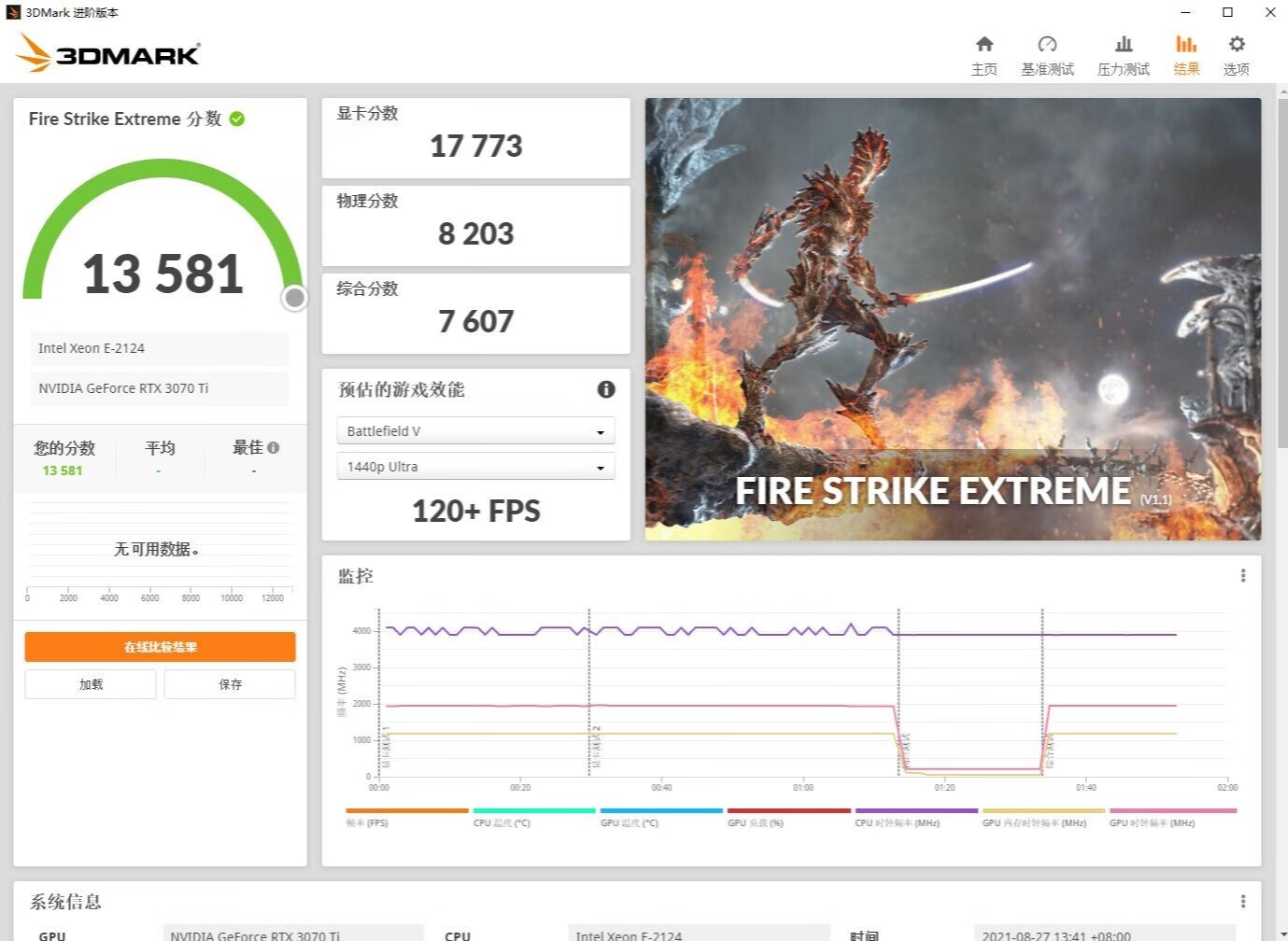

▼简单跑个3Dmark的FSE模式，物理得分8203。

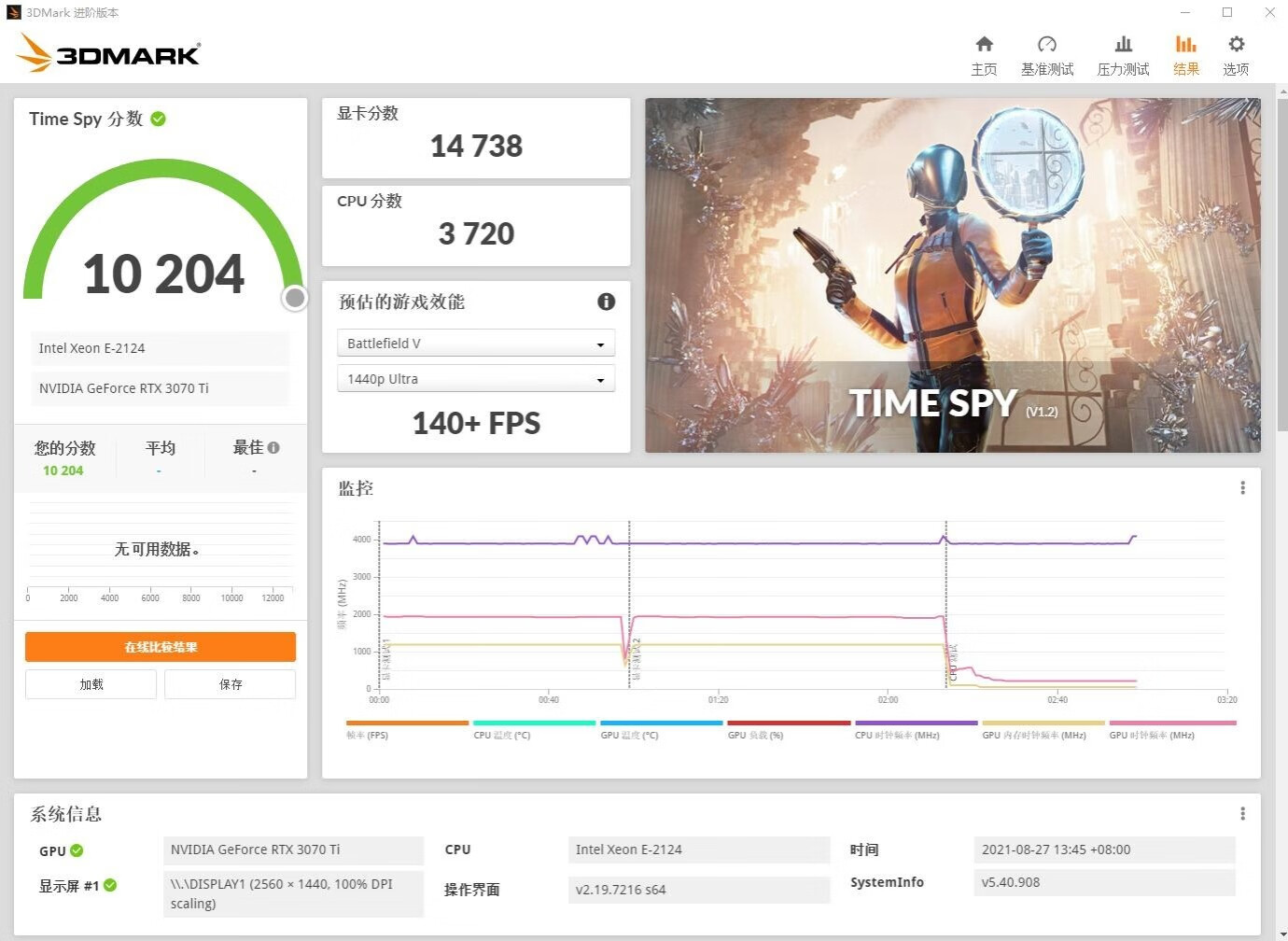

▼3Dmark的TS模式**，CPU得分3720。

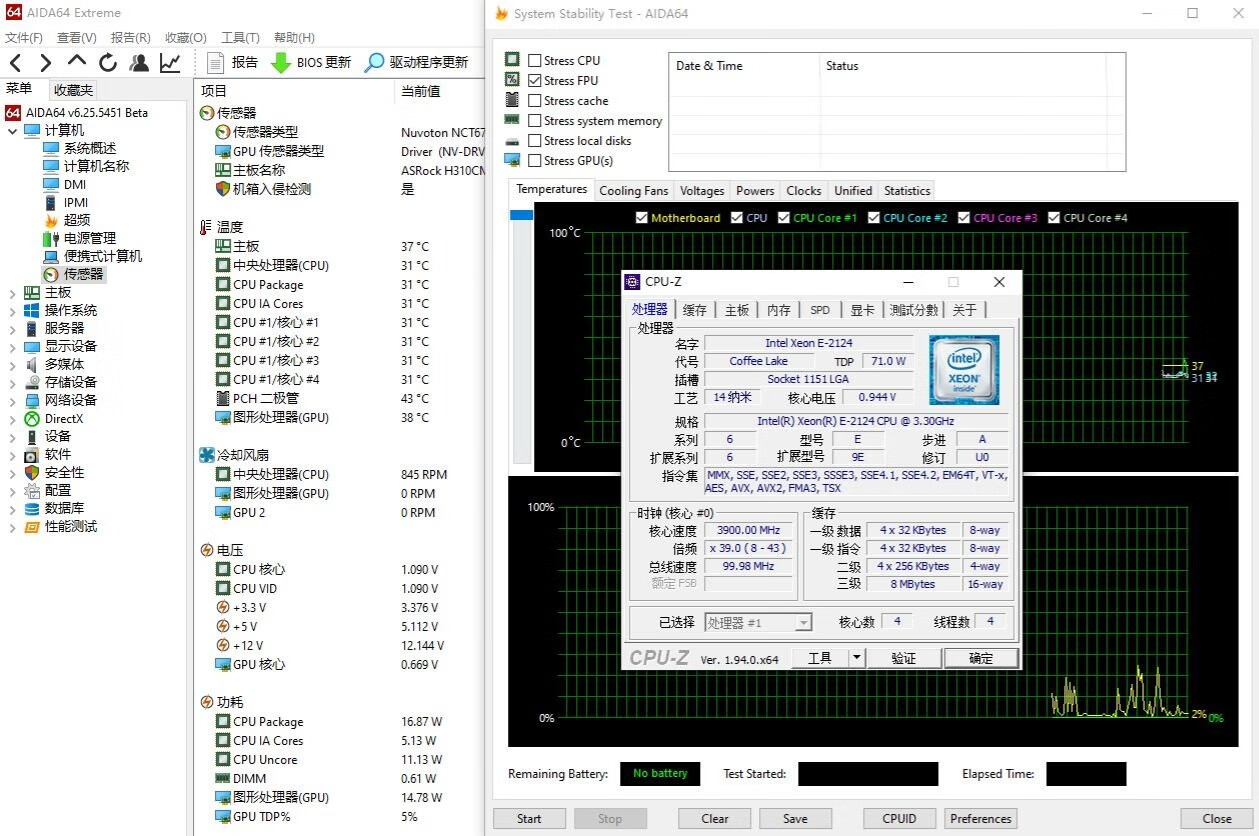

▼日常待机，处理器温度31℃，功耗在16W左右。










▼简单跑个CPU-Z的压力**，处理器全核心睿频3.9GHz，处理器功耗41W左右。










▼单烤FPU**，处理全核心睿频依然是3.9GHz，处理器功耗53W。













六、总结




别的先不说，蘑菇这里想感叹一句，自古华擎出妖板，诚不欺我啊！




华擎这块H310CM-HDV主板，在升级了BIOS之后，是可以支持志强处理器的，一下子就打开了新世界的大门，能解锁很多的志强处理器。至于如何选择？这个就根据个人喜好和使用需求来选择吧。不过，按照蘑菇的习惯，你可以大概从性能需求和预算两个维度来选择，另外，还要考虑下主板的供电和功耗哦。




不过对于这块主板来说，如果想长期稳定使用的话 ，蘑菇还是建议给供电的Mos和电感部分贴点金属片，会让温度降低不少。




当然了，如果这块主板有一个M2接口，那就更好了。当然了，我知道那要加钱！我的意思是，不加钱！嘿嘿。




谢谢大家！
