一、前言




酷冷至尊在机箱的设计方面很有一套东西，无论是外观部分，还是机箱的内部结构部分，都很棒。而且，你还时不时的能看到一些很惊艳的设计，忍不住让你感慨




A4机箱想必大家都见过很多，一些型号大家也都非常熟悉，蘑菇也是，但是蘑菇一直没见过太让人惊艳的A4机箱，这次酷冷至尊的NR200机箱，就让蘑菇感觉到非常的惊艳，不是外观，而是内部空间设计




这是蘑菇第一次发现，原来A4机箱，也有这么多的玩法




二、酷冷至尊(CoolerMaster)NR200(魔方200)迷你机箱 开箱




▼机箱的纸箱看着挺大的，正面印着机箱的外观，下面是机箱的型号









▼纸箱的背面，右上角是机箱的爆炸图，然后就是各种参数介绍









▼纸箱里面，除了机箱之外，还有一本说明书和一个配件盒










▼说明书的内容非常详细，非常清晰的介绍了机箱的各个部分的设计和安装方法









▼配件盒里面有一把风扇，而且还是带金属网的那种，可以防止卷入线材之类的









三、酷冷至尊(CoolerMaster)NR200(魔方200)迷你机箱 外观

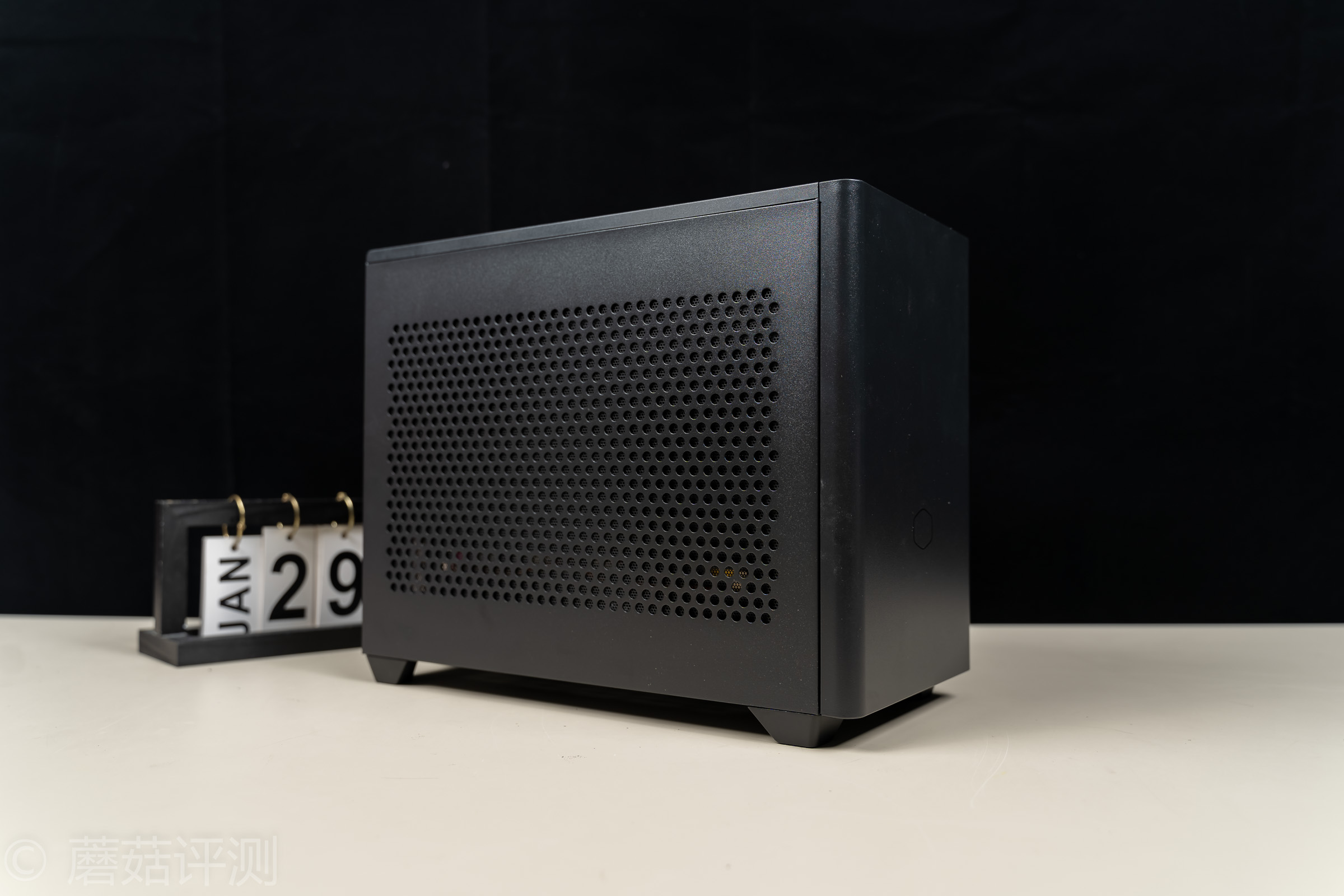

▼机箱的外观很精致，全金属的，黑色的，机箱侧面可以看到密集的网孔









▼机箱正面非常简洁，没有任何按键和开关









▼仅在中下部有一个酷冷至尊的六边形LOGO









▼机箱的另一侧，同样是密集的冲孔网，这款机箱的透气性肯定特别好









▼机箱的背面，从这里可以看到机箱内部大致的结构，左侧是主板的IO接口，底部是PCIe槽









▼右侧部分，还有一个机箱的后置风扇位，并且仔细看，这里貌似还支持显卡的竖装，有竖置的PCIe槽









▼机箱顶部几乎就是一个完整的Mesh网，仅在左侧部分有开机键、USB接口和音频接口









▼机箱底部有四个防滑垫，中间是金属防尘网









▼拆到机箱的侧板，就可以看到机箱的内部结构，侧板的固定是金属卡口式的，拆卸非常方便









▼侧板的做工很不错，边角部分都有折边处理，强度很高，侧板内侧还有金属防尘网









▼拆掉机箱的另一侧的侧板，就能看到机箱的另一侧的结构，机箱内部的结构很复杂









▼拆掉机箱的顶盖之后，机箱整体就成了一个小框架









▼机箱顶部的Mesh网内部有复杂的加强筋，还有带防震垫的风扇固定位









▼机箱的右侧直接可以看到一个框架，看起来这个框架是用于固定水冷排用的









▼拆掉外面的金属框架之后，机箱内部的机构就非常清晰了，左侧用于固定主板，右侧用于固定电源，电源支持XFS、XFS-L的规格









▼机箱的五金件部分用料都非常夸张，整体的框架部分，厚度1.21mm









▼用于固定主板的支架，厚度更是去到1.7mm左右，非常结实！









四、酷冷至尊(CoolerMaster)NR200(魔方200)迷你机箱 装机




▼装机第一步，先把电源仓的辅助固定支架拆掉









▼然后将安装好处理器、散热、内存、固态的主板塞进机箱









▼简单固定一下主板，简单将水冷排固定到水冷排支架上









▼接着安装固定电源，XFS规格的，然后将各个部分的供电插好









▼最后安装显卡，显卡是索泰的GTX1660Super X-Gaming OC3 Pro显卡，这是一款三风扇的显卡，长度很长，可以测试酷冷这款NR200机箱对于长显卡的兼容性









▼三风扇的显卡轻松装进去，机箱右侧依然有10cm左右的余量，可以看到这款机箱对于长显卡的兼容性还是非常棒的









▼接着将冷排固定好，将内部的线材理好









▼就可以将机箱的侧面盖板盖上了









▼然后盖上机箱的上盖，蘑菇这里准备搞个负压的风道，因此机箱的上下部分均未安装机箱风扇









▼机箱尾部，看起来还是很紧凑的









▼开机，一次点亮，机箱侧面可以微微的看到显卡侧面的灯效









▼机箱顶部能隐约看到内存的外观









五、酷冷至尊(CoolerMaster)NR200(魔方200)迷你机箱 测试




▼鲁**看一波整机配置，处理器是3900X，显卡是1660Super，标准的高U低显的组合，适合蘑菇这种处理图文、视频比较多，游戏玩的比较少的用户，内存直接一步到位，32G 3600MHz，影驰的星耀系列内存









▼简单跑个分，整机得分50W左右，处理器27.7W，显卡18.3W









▼对于ITX机箱来说，最关键的问题就是散热，首先是待机，3900X的最低温度在36℃左右，整体散热情况良好









▼接着跑CPU-Z的压力测试，3900X的功耗在125W左右，核心温度稳定在76℃左右









▼最后是单烤FPU测试，3900X的功耗在150W左右，核心温度在85℃左右，整体散热情况良好。酷冷至尊的这款NR200机箱的散热还是非常不错的









▼接着是3Dmark的压力测试，FSU模式，帧数稳定率在97.7%









▼显卡的核心温度最高60℃，处理器的最高温度55℃左右。显卡的整体散热效果良好，但是显卡温度高了之后，或多或少会对处理器的散热造成影响，毕竟冷排的进风口就在显卡背面









六、总结




酷冷至尊的NR200机箱还是非常不错的，是一款设计非常出色的A4规格的ITX机箱，机箱内部的空间设计很棒，用料也很出色，散热很优秀，除了外观略显低调之外，其他都没什么问题。




机箱的外观是全金属材质，机箱的上侧、下侧、左侧、右侧都有方便散热的开孔，让这款机箱的散热表现非常出色。按照蘑菇这种安装方式，处理器的散热效果理想，显卡的散热效果也不错，显卡的风道会对处理器的散热造成一点点影响，一般在2℃左右吧。




内部设计方面，这款机箱的内部设计非常优秀。乍一看是比较常规的左侧主板、右侧电源的接口，但是这款机箱支持最大安装280规格的水冷排，并且显卡的固定方式也有两种，一种是横装、一种是竖装。竖装之后，还可以选择将水冷排固定到机箱的底部，内部空间非常多变，硬件安装方式非常灵活。




另外，蘑菇没有找到什么缺点，酷冷至尊的这款A4机箱有点完美的感觉。




谢谢大家！

The End
