一、前言




之前大家都有一个莫名其妙的共识，那就是在开放式环境下，硬件的散热会优于在机箱内部。各种在开放式环境下测得的温度数据，一但装进机箱，温度就会升高




但是，真的是这样么？




并不！蘑菇一直认为，一个风道良好的机箱，对于机箱内各种硬件的散热，肯定是有益的，而不是有害的。开放式环境相比较于机箱内部环境，无非就是空气的总量比较多，不会有什么热量堆积之类的。但是，如果机箱风道非常出色的话，机箱内部的空气能够正常流通、没有热量堆积的话，对于机箱内的各种硬件的散热，肯定是有利的




今天，我们就用一款机箱风道设计非常出色的德商必酷PB500DX机箱来测试下，看看其效果到底如何




二、德商必酷(be quiet!)PURE BASE 500DX机箱 开箱




▼机箱的外包装很简单，中间是机箱的外观，下部是机箱的型号，右上角有必酷的品牌LOGO









▼包装的背面有完整的机箱结构图，旁边是一些详细信息









▼包装内除了机箱之外，还有一本说明书









▼说明书的内容丰富，详细介绍了机箱内部的各个部分的硬件如何安装









三、德商必酷(be quiet!)PURE BASE 500DX机箱 外观

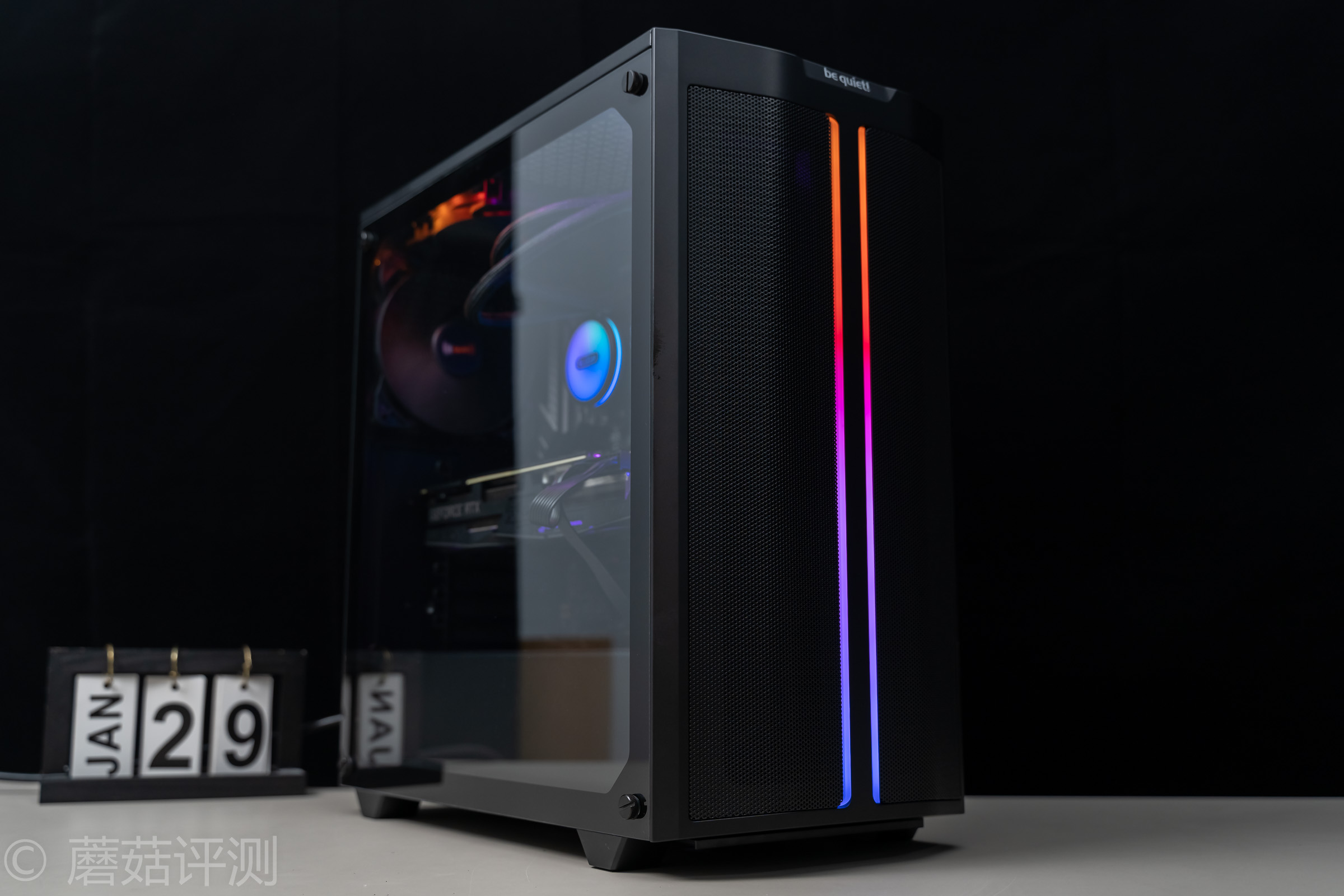

▼机箱的外观非常漂亮，整体全黑设计，机箱侧面有大面积的侧透玻璃









▼机箱正面有两条面积巨大的金属冲网，保证机箱前部的进风量









▼金属冲孔网的做工很细致，网孔很密集









▼在两块金属冲孔网中间，有两条LED灯带，支持ARGB灯效









▼机箱的顶部还有一个小斜切面，上面有必酷的LOGO









▼机箱的背面就是黑色的金属板，并无其他设计









▼机箱的尾部，上部是机箱后置风扇位，下部是PCI插槽，最下面是电源仓









▼机箱风扇位自带一把14CM的德商必酷的静音风扇，听说这把风扇售价就要100左右。机箱风扇的上部并无加高设计









▼机箱的电源仓是独立电源挡板设计，方便日常安装电源









▼机箱顶部有面积硕大的防尘网，右侧是机箱的IO面板部分









▼防尘网的做工非常细致，右上角还有必酷的LOGO









▼机箱的IO面板部分，除了开机键和音频接口之外，还有一个USB3.2 Type-C Gen2接口和USB3.2 Type-A Gen1接口，以及一个灯效控制按钮









▼机箱底部有硕大的防尘网









▼防尘网使用了快拆设计，非常轻松就可以抽出去









▼机箱侧面的侧透玻璃面积很大，可以将机箱内部完全展示出来









▼机箱内部采用了独立电源仓设计，上部用于安装主板，下部是独立的电源仓









▼在机箱的后部和上部均标配了一把14cm的机箱风扇，必酷好棒！









▼机箱前置同样标配了一把14cm的机箱风扇，同时旁边还有理线槽，上面有必酷的LOGO









▼机箱底部是独立的电源仓，上面有密集的孔位，方便散热









▼机箱背面原装默认就将一些线材理好了，并标配了数个魔术贴扎带，方便理线









▼机箱的金属背板内部有厚实的隔音棉，果然是be quiet，这种细节部分同样不忘隔音降噪









▼机箱的背线空间充足，2cm多一点









▼机箱的背面拓展能力强大，左下角是3.5英寸的硬盘位，机箱的右侧主板背面和左侧理线槽的位置，均可以拓展两块2.5英寸的硬盘









▼靠近看看，各个部分的做工都非常细腻，用于理线的金属扣也设计了很多，方便理线









▼机箱整体非常硬朗，用游标卡尺量一下，五金厚度在0.8mm以上









▼机箱前部的挡板拆掉之后，露出机箱前部的内部，有一个磁吸式的防尘网









▼磁吸式的防尘网的右侧有三个金属触点，用于机箱前部的灯效









▼机箱前部挡板的中间是灯效部分，两侧是金属冲孔网









四、德商必酷(be quiet!)PURE BASE 500DX机箱 装机




▼接着准备装机，将这套配置装进这款机箱









▼先固定好主板和水冷。处理器是10700K，散热是超频三的凌镜360一体式水冷，主板是微星的Z490战斧导弹，内存是影驰的星曜系列，16G*2 3600MHz









▼显卡这里是ROG的RTX2070 Super A8G，性能强大、散热出色且外观非常漂亮的一张卡









▼虽然ROG这张显卡是一张三风扇、2.5槽的非公RTX2070Super显卡，但是这款机箱依然可以正常安装，甚至在机箱前部还固定了一个冷排和冷排散热风扇









▼电源使用超频三的七防芯电源，这款电源在PCB上覆盖有完整的导热硅胶，在给电源提供强大的防尘、防潮、防静电、防小强等七防功能之外，还能辅助电源散热，让电源可以更加稳定的运行









▼电源侧面的风扇是乳白色的，支持单色RGB灯效，支持主板4针12V同步









▼电源尾部除了电饭煲插口和开关之外，还有一个风扇运行模式选择按钮，可以主动的在温控模式和静音模式之间切换风扇的运行模式









▼安装电源要先将电源固定到电源挡板上，然后必酷这款机箱的电源挡板的内部都有一层厚厚的吸音棉









▼装好电源之后，将各个部分的供电线都插好









▼最后盖上机箱各个部分的玻璃和盖板









▼开机，一次点亮，完美！









▼机箱前部的两条ARGB灯带支持ARGB灯效，并且能和主板进行同步









▼靠近看看，机箱前部的灯效非常柔和，和机箱的整体黑色反差非常巨大，视觉冲击感很强









▼另外除了机箱前部之外，机箱侧面的最上部也有一条ARGB灯带









▼靠近看看，这条ARGB灯带的灯效同样很不错









五、德商必酷(be quiet!)PURE BASE 500DX机箱 测试




▼二话不说，先上结论，待机情况下，硬件的各个部分的温度，都是安装在机箱内部的情况下更低，开放式环境温度高。









▼跑CPU-Z的压力测试的情况下，除了CPU的温度会略高3℃之外，其余硬件的温度表现，依然是机箱内环境温度更低。不过这个CPU温度不好说，因为安装问题，开放式测试的时候，冷排风扇是吹冷排的，机箱内测试的时候，冷排风扇是抽风的。吹风的散热效果肯定比抽风的散热效果要好









▼最后是处理器单烤FPU的情况，CPU温度的差距在减小，仅有2℃，其余硬件的温度差距略有增大，依然是机箱内的散热表现要好









▼测试平台，直接就摆在机箱旁边









▼使用两个接触式的温度计，分别测量主板左侧供电和主板上侧供电的温度，这里还没进行测试，室温在26℃。PS：不碰散热片的时候，这两个温度计的数值是一致的，碰到散热片之后，两个温度计的温度数值就不同了









▼开机，一次点亮，完美









▼默认是待机情况持续10分钟，然后拍照、截图，记录硬件的各个部分的温度。主板左侧温度33.3℃，上侧温度34.6℃









▼主板传感器读取到的各个部分的温度，这里就不一一解析了









▼跑CPU-Z的压力测试，主板的左侧供电温度上升到39.8℃，上侧供电温度上升到42.3℃









▼处理器温度稳定在67℃，整体散热情况良好









▼最后是单烤FPU，主板的左侧供电温度45.1℃，上侧供电温度47.8℃。这个时候，由于是开放式环境，直接被动散热，主板的左侧供电散热片和上侧供电散热片的温度根本拉不开差距，没有风，散热片规模的差异并不能带来散热温度上的较大差异









▼处理器温度稳定在76℃，各个部分的硬件监控温度如图









▼接着是机箱内部的温度，将主板硬件装到机箱内部，其左侧和上侧的供电分别冷却到27.9℃和28.9℃，基本不会影响测试









▼左侧供电散热片和上侧供电散热片上所取的测温点，和开放式环境测试的时候基本一致









▼日常待机，主板的左侧供电温度仅有29.9℃，上侧供电温度仅有29.7℃，相比较于开放式环境，温度差异还是很大的









▼机箱内其它硬件的降温同样非常明显，各个部分的硬件温度均有不同程度的下降。德商必酷的这款PB500DX机箱的风道表现还是很不错的，并且还标配了三把14cm机箱风扇，给力









▼跑一下CPU-Z的压力测试，主板的左侧供电温度和上侧供电温度表现不温不火，开放式环境相同测试下，其温度已经飙升至40及以上了









▼CPU的温度略高3℃，其余硬件温度均有降低









▼单烤FPU测试的情况，主板的左侧和上侧供电的温度同样比之前低，并且两部分的温度差异还是挺大的，因为有空气流动，散热片的规模带来的散热温度差异被放大









▼同样，除了CPU温度高了2℃之外，其余硬件温度均下降非常明显









六、总结




通过上面的实测结果可知，在蘑菇的这套硬件测试配置上，安装在机箱内部，相比较于开放式的环境，除了cpu之外，其余主板上的各个部分的硬件温度，均有不同程度的下降。因此，蘑菇认为，在机箱风道表现良好的情况下，安装在机箱内部的硬件，其温度表现会更好。




另外，德商必酷这款PB500DX机箱同样非常给力。机箱的外观非常漂亮，机箱前置配备了两块大面积的金属冲孔网用于机箱前部进气，然后中间还有两条支持ARGB灯效的灯带，让机箱的整体颜值很高。并且在机箱的内部，做工和用料同样非常棒，还有一些非常亮眼的小设计，让机箱的整体质感和使用感受提升巨大。




德商必酷PB500DX这款机箱的配置还是非常良心的，机箱标配了三把14cm规格的机箱风扇，仅这三把机箱风扇，售价就要300左右。并且，有了这三把机箱风扇之后，机箱内部自动就有了前进、后上出的机箱风道，让消费者买到这款机箱就能享受到相同的优质机箱风道的体验，非常棒。




谢谢大家！

The End
