一、前言




ITX机箱内部的空间十分的有限且规整，各个硬件都有其专用的空间，但是主板是和散热器紧密连接在一起的，这也导致了其对于散热器的高度的参数是比较敏感的，因此，想要在有限的空间内部来做散热，传统的塔式散热器是肯定不行的，这个时候，你只能看看相对而言更加合适的下压式散热器




但是，虽然散热的形式变了，但是堆热管和散热鳍片的理念依然可行。银欣NT06-PRO就是这样一款下压式散热器，虽然是下压，但是依然拥有6根热管，有点小堆料的感觉




二、银欣NT06-PRO下压式六热管风冷散热 开箱




▼这款散热器的包装很简单，就是一个小纸箱









▼纸箱正面是散热器的外观、型号









▼背面印着散热器的参数，其支持intel和AMD平台，高度82mm









▼打开纸箱，内部包装很不错，泡沫塞的满满的









▼散热器完全被卡在泡沫中，其他还有一个配件盒和一本说明书









▼说明书的内容丰富，详细介绍了如何安装散热器









三、银欣NT06-PRO下压式六热管风冷散热 外观




▼散热器和风扇悬空，被两个泡沫夹在中间









▼散热器外面还套了一层塑料袋，防止摩擦和刮蹭

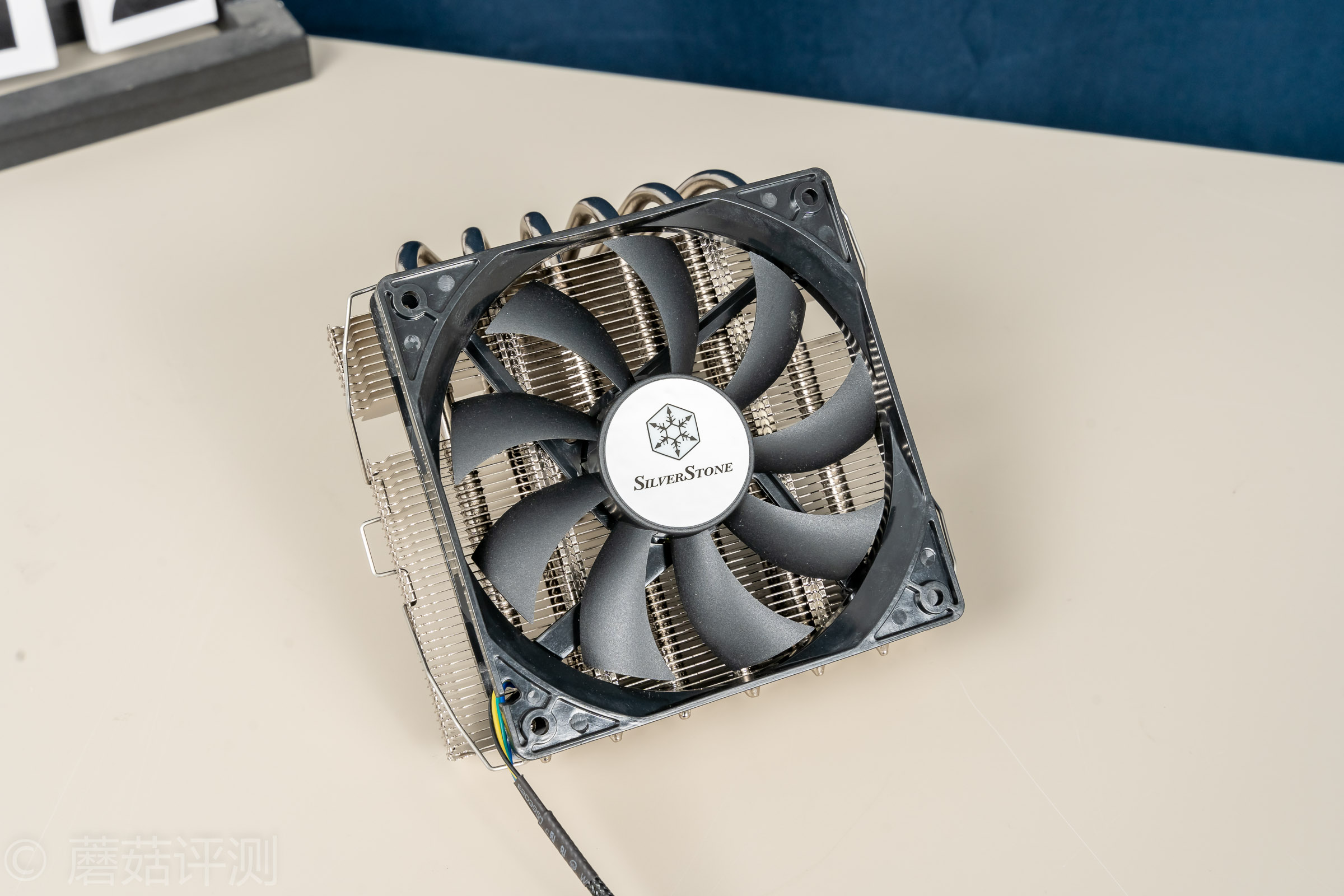

▼散热器的大致外观，底部是铜底，顶部是散热鳍片，中间有六根热管联通









▼散热器散热鳍片的宽度很给力，上面还印有银欣的LOGO









▼六根热管分散开进入散热鳍片，看起来很整齐









▼散热器使用铜底接触处理器，且表面有镀镍处理，做工是很不错的









▼底部上面是扣具，这个扣具的固定看起来很复杂的样子









▼热管和散热鳍片的接触部分使用了回流焊的工艺









▼放大之后可以看到清晰的焊膏的痕迹









▼散热风扇是一款12cm的薄扇，有点像银欣的穿甲弹









▼扇叶有9片，每片扇叶的弯折角度不大









▼侧面看起来很薄，貌似只有15mm，使用薄扇可以帮助散热器控制高度









▼背面是散热器的标签，额定输入DC12V 0.33A









▼风扇的框架设计很有意思，在四角的部分可以看到一个塑料导管









▼塑料导管直接贯通到扇叶内部，很有意思的设计，第一次见，不知道作用是什么









四、银欣NT06-PRO下压式六热管风冷散热 安装




▼安装第一步，先比划一下散热风扇和散热器如何固定









▼风扇这里使用钢丝弹簧固定，固定位置在散热鳍片的两侧









▼其实，银欣这款散热器最有意思的还是这个扣具。这个扣具组合起来之后是个长方形，然后固定的螺丝孔位组成了一个正方形









▼将这个长方形的扣具装到主板上之后，用于固定散热鳍片的螺丝柱就会组成一个正方形，这种设计的好处就是，可以非常方便的调整散热器的朝向，至少扣具这里是可以完全支持的









▼然后拧上两颗固定螺丝，配合金属压片就可以将散热器固定了









▼这款散热器的高度虽然不低，但是兼容性是真的不错，普通的RGB内存都可以直接塞到散热器下面，就看你想不想塞。另外，这个风扇也可以塞到散热鳍片下面，进一步降低散热器的高度









▼高度部分，从M2散热器开始量，高度在89mm左右，到散热鳍片的高度是70mm左右









▼接着装上一颗亮机卡，ROG的RTX2070Super A8G









▼这里为了防止显卡的热量影响到散热测试，找了两个AMD的盒子将显卡垫起来









▼这样显卡向后排出的热风就不会吹到散热器了









▼最后将测试电源准备好，安钛克的HCG X1000，额定输出1000W的金牌全模组电源









▼电源的侧面使用了金色的铝合金材质，表面有细腻的喷砂处理，摸上去手感一流









▼模组输出接口部分，无论是SATA接口，还是+12V的接口，数量都非常多，日常可以轻松满足旗舰级硬件的供电需求









▼电源自带的散热风扇，中间有安钛克的LOGO









▼电源的尾部除了有供电接口和开关之外，还有一个风扇模式的选择按钮，可以根据个人需求选择静音模式和温控模式









▼这里搭配蓝白色模组线，将各个部分的供电接口插好









▼这里在主板旁边放上一把360模组线，模拟机箱内部风道的情况









▼由于没有机箱，这里就只能使用螺丝刀开机了









▼开机，哈哈，一次点亮，完美









五、银欣NT06-PRO下压式六热管风冷散热 测试




▼接下来是测试，室温在17.3℃左右









▼处理器是3700X，日常待机，处理器温度在36℃左右波动









▼单烤FPU测试，处理器温度稳定在78℃，处理器主频在4.1Ghz左右









▼接着跑一下3Dmark的压力测试，FSU模式，核心温度在63℃（果然是ROG，就不讲道理），且升温曲线很缓，后段部分的核心温度才会稳定。处理器温度最高去到48℃，主频稳定在4.25Ghz









▼玩把吃鸡，显卡核心温度在63℃，3700X的核心温度在49℃左右，基本不波动









▼个别时候会有一瞬间的温度波动，最高56℃，然后瞬间就降下来了









六、总结




银欣这款NT06-PRO六热管下压式散热器还是非常棒的，这款产品的整体完成度很高，很多地方都能看到精心设计的影子，适合那些想要装ITX整机，但是对散热器有要求的用户。




在做工用料方面，接触处理器是铜底，有镀镍处理；热管是六根，和散热鳍片接触部分使用了回流焊工艺；散热风扇使用钢丝固定到散热鳍片上，安装方面非常简单




在细节设计方面，这款散热器的扣具非常有意思，通过组合，可以搭建一个长方形的扣具，然后用于固定散热器的螺丝柱各占一个标准正方形的四边的中间的位置，这样，配合扣具，可以任意方向旋转散热器，90°一个档位，并且由于散热鳍片的高度足够，让其可以轻松的跨在常见的RGB内存上方，进一步增强其兼容性。




实际测试，在室温18℃左右的情况下，可以将单烤FPU的3700X温度压在78℃左右，整体的散热实力还是非常不错的，毕竟六热管。不过这次测试是开放测试，具体的实际使用效果，还得看机箱的内部风道到底如何。




谢谢大家！

The End
