一、前言




XPG我们都知道，这是威刚的子品牌，旗下的内存和固态产品都非常出名。最近XPG动作频频，不仅推出了水冷产品，甚至连电源和机箱产品都随之而来




而且其电源新品一出就是一个产品系列，从650W、750W到850W，一水的金牌全模组、全日系电容和10年质保，一看就是定位高端




这种定位高端的电源，而且还是第一代产品，让我对XPG的这个CR系列电源非常好奇，我们来拆开看一看，看看是不是名副其实




二、XPG CR650G金牌全模组电源 外观




▼别的不说，电源的外观还是非常漂亮的。电源侧面有漂亮的造型和贴纸，外观方面XPG是下了功夫的









▼电源风扇中间有一个漂亮的LOGO，并且风扇是偏置的，很个性









三、XPG CR650G金牌全模组电源 拆解




▼靠近看看，电源的螺丝上并没有看到熟悉的易碎贴，完美！









▼拧下四颗螺丝就能轻松拆掉电源的上壳









▼电源的上盖可以轻松掀到旁边，这时电源上盖和电源主体只有一根风扇供电线连接









▼拔掉风扇的供电线，就可以将电源完整的分离成两个部分









四、XPG CR650G金牌全模组电源 内部解析




▼电源的上盖部分，中间是散热风扇，左侧是塑料挡片，防止气流短路。散热风扇是鸿华的HA1225H12F-Z，轴承是FDB液体动压轴承，额定输入12V 0.58A，风扇不错，经常在高端电源上碰到









▼防止气流短路的塑料片上还有一个开口









▼专门照顾电源上的这个位置，提高其散热效果









▼电源整体结构一览，熟悉的乔威的味道









▼电源PCB的四角有固定螺丝，用于固定电源PCB。并且左侧是电源PCB的市电输入部分，插拔式的接口









▼拔掉市电输入的两个导线，就可以轻松将电源PCB和电源的外壳分离









▼电源插口的背面是熟悉的一级EMI电路，一对Y电容，一个X电容，导线的接头部分均有热缩管处理，做工细致

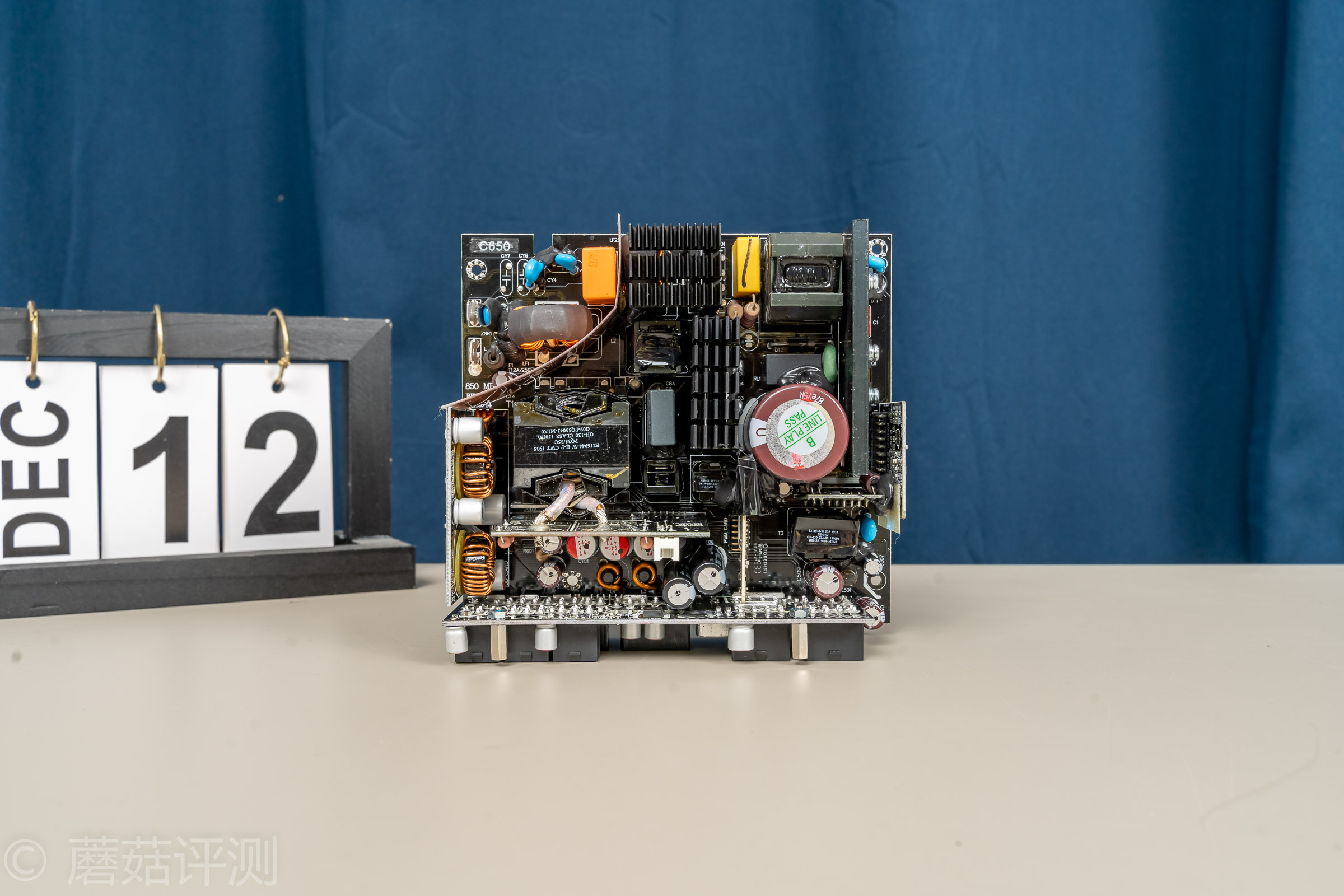

▼电源主PCB一览，熟悉的乔威的味道









▼电源的左上角是电源的二级EMI电路，保险管一个，共模电感一个，Y电容一对，X电容一个









▼另外二级EMI电路和后面的电路之间还用了一块塑料片隔开，防止干扰，另外塑料片后面还能看到一颗共模电感。并且相关元件的底部都有大量的抹胶，辅助元件固定









▼共模电感旁边是整流桥，单颗，背面靠着一个硕大的散热模块，整流桥上看不到具体型号，参数位置。桥的对面还有一个空焊位，大瓦数的电源应该是双桥并联，这里只是单颗，单颗应该足以应付650W的输出









▼桥后侧是个大电感，这里是电源的主动PFC电路部分









▼主动PFC的三颗管子，背面靠着一大块的散热块，并且和散热块的连接处还有导热胶









▼靠近看看细节，PFC升压二极管，安森美的FFSP0665A，650V /6A/175℃









▼旁边是两颗PFC的开关管，同样是安森美的，型号是FCPF65N65S3，650V/19A/165mΩ，PFC电路用料不错，管子的角上还有屏蔽磁环









▼PFC电路后面有个绿色的NTC热敏电阻，用于抑制浪涌电流，旁边黑色的方块是继电器，用于短接热敏电阻，提高电源运行效率。继电器旁边还有黑色的胶，辅助固定和导热









▼PFC电路旁边立起来一块小PCB，上面有一颗IC芯片









▼丝印CM6500UNX，PFC控制器。乔威特色，能立起来的，坚决不放平









▼电源的主电容，日化的黑金刚，KMQ系列电解电容，420V 470μF 105℃









▼电容后侧是LLC电路，只看到两颗LLC谐振开关管，半桥LLC









▼龙腾半导体的LSD55R140GF，550V/23A/0.14Ω









▼旁边还有一块立起来的小PCB板，中间有一颗IC芯片









▼IC芯片丝印CU6901VAC，LLC主控芯片









▼LLC电路后面有一颗MP3S系列谐振电容









▼电容后面是主变，乔威定制的，PQ35磁心，副边绕组为利兹线绕制，出线直接焊接到12V同步整流PCB上，让其拥有更高的过大电流的能力









▼12V同步整流PCB，直接可以看到四颗管子，另外还有四个空焊位。额定650W电源这里用了四颗，750W和850W的应该会增加









▼管子是安森美的5C430N，40V/185A@100℃（185A@25℃）/1.7mΩ，虽然这个管子的耐高温性能不错，但是其确实没有任何辅助散热设计，全靠风冷被动散热









▼12V同步整流PCB旁边就是12V的滤波电容









▼黑色的是尼吉康的电容，16V 3300μF









▼红色的是FPCAP的固态电容，16V 470μF









▼红色的是日化的电解电容，KY系列，16V 1000μF，上面黑色的棒子是磁棒电感。12V的第一阶滤波电路用料不错，全日系电容，固态电容、电解电容、磁棒电感配合工作，滤波效果应该不错









▼12VPCB旁边是DC to DC的PCB，上面可以看到多颗日系的固态电容和铁硅铝磁环电感









▼12V同步整流PCB和DC to DC的PCB靠的很近









▼DC to DC的PCB背面是一些芯片，主控是ANPEC的APW7159C，两路输出均为QM3054M6搭配QN3107M6N，其中QM3054M6的参数为30V/97A@25℃（61A@100℃）/4.8mΩ，QN3107M6N的参数为30V/118A@25℃（74A@100℃）/2.6mΩ









▼模组输出PCB部分，其和主PCB采用了硬接的连接方式，过大电流的能力更高，同时可以缩短电源的整体长度。同时模组输出PCB上使用了15颗FPCAP的固态电容进行输出滤波，用料不错。同时可以看到PCB的上部有一个SATA输出空焊位和一个PCI输出空焊位，更大功率版本的电源应该会补齐









▼PCB的背面，绿色的，焊点饱满，做工精致，各种覆锡，整天还是很漂亮的。PCB的中间有两颗橡胶垫，用于支撑









▼另外这里可以看到多颗光耦，用于反馈









▼电源PCB的下部还有一个八脚的IC芯片









▼丝印实在是看不清，应该是用于5Vsb电路的吧









五、总结




XPG这款CR650G电源还是非常不错的，外观很漂亮，内部的做工用料部分也可圈可点。其是乔威代工的产品，整体结构为主动式PFC+半桥LLC谐振+同步整流+DC- DC，风扇采用了鸿华的FDB液体动压轴承风扇，整体的静音效果不错，同时有专门的芯片用于驱动风扇，动态的根据电源内部的温度来调整风扇的转速，兼顾温度和噪音。




电源整体的用料还是非常不错的，各个部分的管子余量都很足。电源内部的电解电容、固态电容全部都是日系的大牌子，且电容的数量很足，相信电源的整体输出效果会非常不错。唯一让我有点不理解的是，整流桥只有一个。




电源的内部做工看起来还是非常不错的，很多元件都有大量的抹胶，辅助固定和散热，该涂导热胶的部分都涂了。电源的很多电路的驱动PCB全部都是立起来的，很有乔威的特色。电源背面是绿色的，整体的焊工还是可以的，焊点很饱满，覆锡量很足。只不过12V同步整流的管子没有任何散热措施，其实不影响使用，只是其满载的温度表现相比不会太好看。




作为XPG进入电源市场的首款电源产品，这款CR650G电源无疑是非常出色的，整体的做工、细节、用料等都非常实在。




谢谢大家！
