一、前言




显卡的发展一般有两个极端，一个是越做越小，类似一众的ITX显卡，为的是将更强大的性能塞进更小巧的机箱内部；一个是越做越大，双风扇、三风扇、五风扇，双槽、双槽半、三槽，为的是追求一个强大的性能和强悍的散热




越做越大的显卡很多见，小巧、强大的显卡却很少见，今天要测的，就是一块性能强大的ITX显卡，技嘉RTX2060 MINI ITX显卡




其实技嘉在ITX显卡方面有很强大的实力，有完整的ITX显卡的产品线，MINI系列显卡，其中的旗舰是RTX2070 MINI显卡，貌似是最强的ITX显卡，没有之一；另外还有一系列的半高刀卡等等，技嘉在显卡设计生产方面的实力还是很强大的，单就是ITX显卡，就不是你想搞，想搞就能搞的




二、技嘉(GIGABYTE)GeForce RTX 2060 MINI ITX显卡 开箱




▼显卡的包装还是非常熟悉的技嘉风格，一看到这个外观，就知道这是技嘉的显卡









▼包装中间有一个非常犀利的眼镜，看起来很有变形金刚的感觉，右下角是显卡的型号，左下角是一些特性标签









▼包装的背面是各种详细介绍，显卡长度170mm，其中显卡的散热模块部分介绍了很多，说明这张卡的散热还是很给力的









▼显卡侧面最上面有一个1X Fan，很有意思，这告诉我们这块显卡只使用了一把散热风扇









▼打开包装，四周是硬纸壳减震，显卡装在静电袋中









▼除了显卡主体之外，配件基本就是说明书、保修卡和光盘









三、技嘉(GIGABYTE)GeForce RTX 2060 MINI ITX显卡 外观




▼技嘉这块ITX显卡的外观还是很漂亮的，看起来很精致









▼显卡的表面虽然没有使用多种材质，但是其表面依然有多种处理，有磨砂、有颗粒









▼显卡中间是散热风扇，熟悉的技嘉风扇，扇叶有11片









▼扇叶表面有非常复杂的处理，每个扇叶上都有五条隆起的筋线，并且在筋线的前部还有特殊凸起的小弧形，空气动力学设计很复杂









▼显卡的尾部可以直接看到散热鳍片，显卡的整体厚度表现还可以，标准的双槽显卡









▼显卡背面没有背板，可以看到密密麻麻的元件，密集到夸张的程度









▼靠近看看，可以看到数量众多的贴片电容，并且技嘉很贴心的将每一刻电容都进行标示，方便维修









▼显卡背面的左下角有一颗PWM控制器









▼这颗PWM控制器丝印up9512R，这颗控制器最多可以控制8相供电，并且提供可编程的输出电压和有功电压定位功能来调整输出电压作为负载电流的功能，是可以很强大的PWM控制器。技嘉这块ITX显卡虽然小巧，但是功能很强大，支持显卡风扇低负载停转功能，显卡PCB的正面应该还有一颗PWM控制器









▼显卡顶部有技嘉的LOGO，旁边可以看到RTX的字样，最右侧是显卡的辅助供电插座，单8Pin设计









▼稍微靠近一点，可以看到导热垫，将显卡核心周围的显存全部覆盖









▼显卡底部，这里可以清晰的看到显卡核心部分有三根热管负责散热，然后这三根热管分别去到了头部、尾部和中间，分开散热









▼右侧部分可以看到显卡的供电电路，全部使用了贴片元件，高压侧和低压侧的滤波电容也是贴片元件，那么这就意味着其用料是松下SPCAP铝聚合物电容起步，这个用料还是很给力的









▼另外，PCB上还能看到Type-C视频输出接口的空焊位，不知道补齐接口能不能输出视频信号，哈哈









▼视频输出接口部分均有防尘塞，细节不错









▼3DP和1HDMI的接口配备，强大的视频输出能力，轻松组建多联屏









四、技嘉(GIGABYTE)GeForce RTX 2060 MINI ITX显卡 装机&效果




▼这里就是单纯为了测试这块ITX显卡，将其塞入了ATX机箱，安钛克的冰钻P120









▼安钛克这款冰钻P120机箱，侧面的侧透玻璃可以直接打开，升级显卡之类的操作会很方便









▼装上之后的效果，感觉其长度还没到内存的位置，哈哈









▼靠近看看，貌似长度确实没有到内存，170mm的显卡长度确实很MINI









▼这款显卡的颜值还是挺不错的，显卡侧面有技嘉的LOGO，侧面还有复杂的造型，很精致

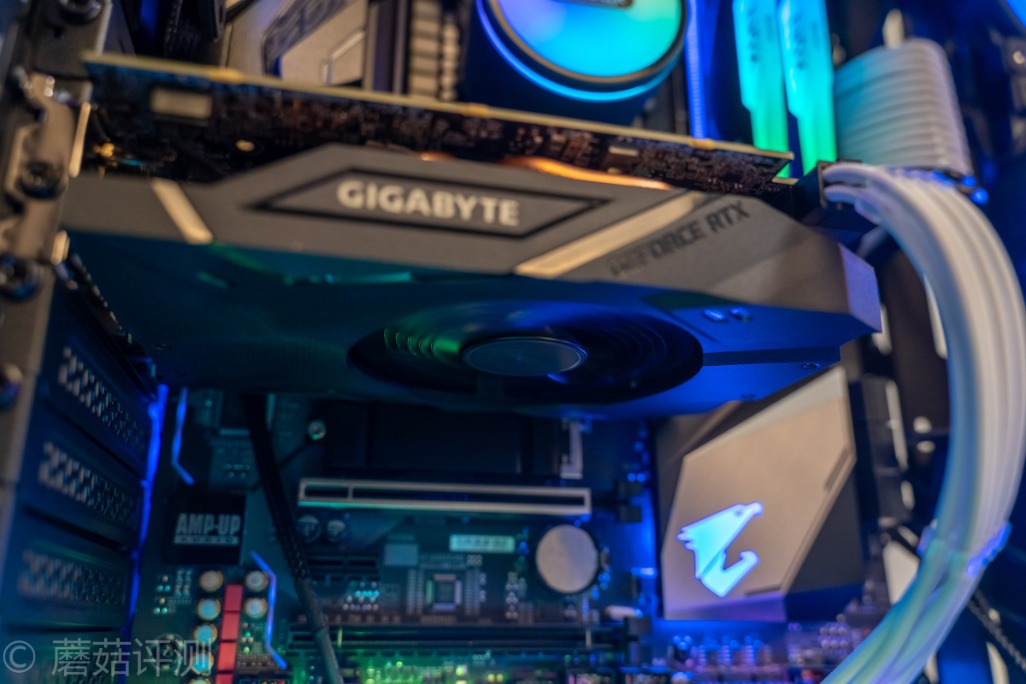

▼稍微侧一点，可以看到显卡正面的单风扇









▼显卡背面，这里如果有一块显卡背板就更好了！









▼最后插上显卡的辅助供电线，显卡就安装完成了









▼开机，一次点亮，完美！









▼机箱的整机效果还是非常漂亮的









▼不过显卡的侧面并没有灯效，技嘉的LOGO并不会发光









▼靠近看看，显卡侧面可以看到热管









▼换个颜色，整体的效果会更漂亮，安钛克冰钻P120这款机箱的颜值还是很漂亮的









▼技嘉的这款RTX2060 MINI显卡支持风扇低负载停转









▼在显卡核心到达一定的温度之后，显卡的散热风扇才会旋转









五、技嘉(GIGABYTE)GeForce RTX 2060 MINI ITX显卡 测试




▼测试之前先看一下配置，处理器是9900K，主板是技嘉的Z390 Pro Wifi，内存是宇瞻的NOX暗黑女神









▼简单跑个分，显卡单独得分23W左右









▼打开GPU-Z看看详细参数，核心是TU106，显存是镁光的GDDR6，容量6G，核心频率默认Boost到1695MHz









▼默认待机情况，显卡的核心温度在31℃左右，整体温度表现不错。待机的时候，显卡的风扇转速为0，显卡噪音为0









▼简单跑点负载，核心频率最高会去到1965MHz，这个频率很夸张噢，很难想象这是一款ITX显卡的成绩，说明其核心供电还是很强的









▼稳定之后的核心频率在1905MHz左右，核心温度会去到64℃









▼下面跑一波理论性能测试，3Dmark的FS模式，显卡单独得分19673，差一点破2W









▼接着是FSE模式，这是DX11下2K分辨率的测试，显卡单独得分9092









▼FSU模式，DX11下的4K分辨率测试，显卡的单独得分4323









▼TS模式测试，DX12下的2K分辨率测试，显卡单独得分7617









▼TSE模式，DX12下的4K分辨率测试，显卡单独得分3485。整体的性能表现来看，其和普通的RTX2060显卡性能基本一致，并没有因为其是ITX显卡，而有任何的性能下降的情况









▼光追性能测试，得分4230，成绩不错哦









▼最后是FSU模式的压力测试，显卡的帧数稳定率在99.1%，夸张，夸张！看样技嘉这块ITX显卡是有贵的道理的，体积这么小的前提下，还有这么出色的性能表现，说明其在用料方面有很出色的表现，后续会有拆解内容









▼核心温度最高70℃









▼LOL，大乱斗模式，1080P分辨率，全极高画质，泉水帧数在587帧左右









▼团战情况，帧数也能稳定在230帧上下的样子









▼接着是OW，1080P分辨率，全极高画质，团战情况，游戏帧数在130帧左右上下波动









▼不激烈的情况，游戏帧数还会上升到140帧左右









▼吃鸡，1080P分辨率，全高画质，室内游戏帧数在140帧以上，超级流畅









▼室外游戏帧数略低一点，也有120帧左右，整体非常流畅









▼最后是古墓丽影，1080P分辨率，高画质









▼第一个测试场景，游戏帧数可以去到117帧左右









▼第二个测试场景的游戏帧数就低了，仅有66帧左右









▼最后平均帧数在79.72帧左右，1080P分辨率全高画质，流畅玩还是问题不大的









六、总结




技嘉这块RTX2060 MINI ITX显卡还是一块非常不错的显卡。这块显卡不能以正常的眼光去看他，因为这是一块ITX显卡，不需要的人不会去买，需要的人必须得买。市面上可以选择的ITX显卡不多，有完整ITX显卡产品线的品牌更少。因此，如果你需要购入一块高性能的ITX显卡，技嘉这块RTX2060 MINI ITX显卡或是最佳选择。




技嘉这块RTX2060 MINI ITX显卡虽然没有没有灯效之类的，但是其颜值确实很高，显卡整体看起来很精致。其正面采用了单风扇的设计，并且是技嘉经典的散热风扇的造型，且支持显卡低负载风扇停转功能。在供电方面，辅助供电插头是单8Pin的，供电电路部分的用料会比较夸张，个人猜测会有8项，且在高压、低压侧的滤波电容的用料方面会比较给力。后续的测试也反应出了其供电实力的强悍，不仅核心的Boost频率比较高，而且这个压力测试的时候的帧数稳定率也很高。




唯一对这块显卡有些不满意的地方，就是其没有搭载显卡背板。我理解搭载显卡背板之后，显卡的厚度会厚上那么一些，但是这块显卡日常工作的都是环境比较局促的ITX机箱的内部，有显卡背板会更好的保护显卡背面的元件，而且还能有利于散热。




谢谢大家！
