一、        前言




全新的AMD的3代锐龙处理器已经全部开售了，很多小伙伴都选择了高呼AMD YES，然后入手了一颗三代锐龙处理器




三代锐龙处理器采用了7nm的工艺制程，功耗更低、发热更小，并且处理器内部采用了钎焊工艺，导热效率更高，更有利于处理器散热




但是，但是，还是有很多用户遇到了三代锐龙处理器发热大的问题。其中有一小部分确实是设置问题，在AMD Ryzen Master中修改相应的设置，可以获得比较理想的温度表现。但有很大一部分，确实是散热问题




虽然7nm的工艺制程，在发热和功耗的控制上会更加优秀，但是，更小的制程也直接导致了芯片面积的缩小，热量更加集中，处理器的瞬间散热压力会非常巨大，更容易出现热量堆积的情况，同时，对于硅脂的涂抹、散热器的安装要求更高，稍微一点瑕疵，都会被放大




即使完美安装，AMD的3代锐龙处理器的温度波动也会非常大，从45一直到65，都是正常的温度波动范围。全新的3代锐龙处理器在调度方面会更加的积极和敏感，通俗点讲就是响应更快，通过AMD Ryzen Master软件我们也可以清楚的看到，前一秒3代锐龙处理器还在7核待机的状态，下一秒就全核睿频4.1GHz，秒变脸！




二、酷冷至尊(CoolerMaster)冰神P240水冷   开箱




▼这款水冷的包装纸箱尤为的宽大，外面有一层透明的塑封

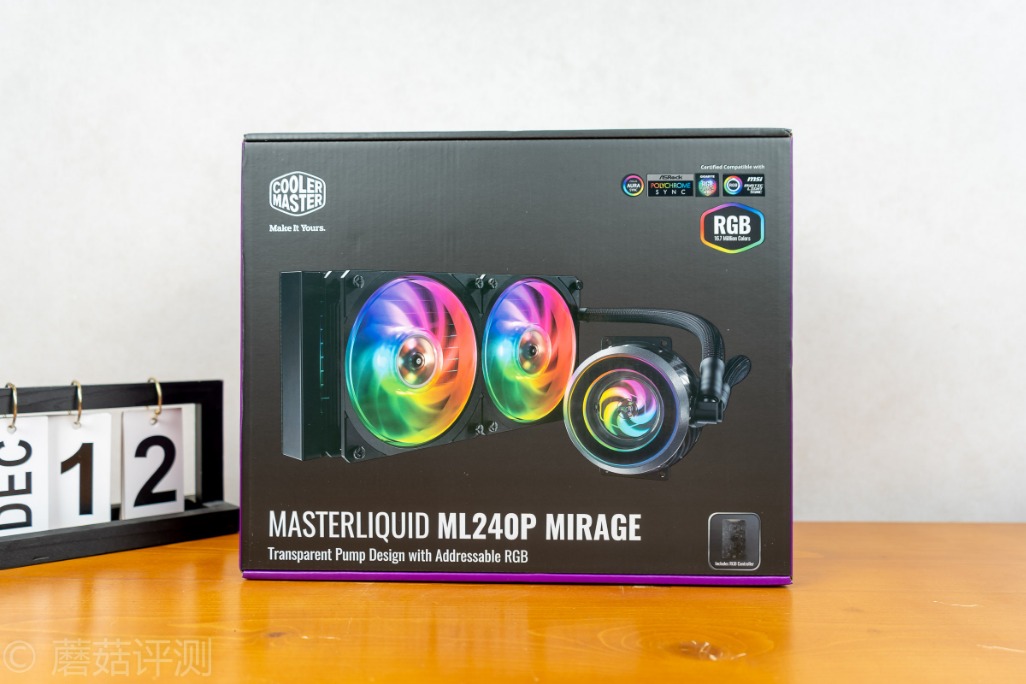

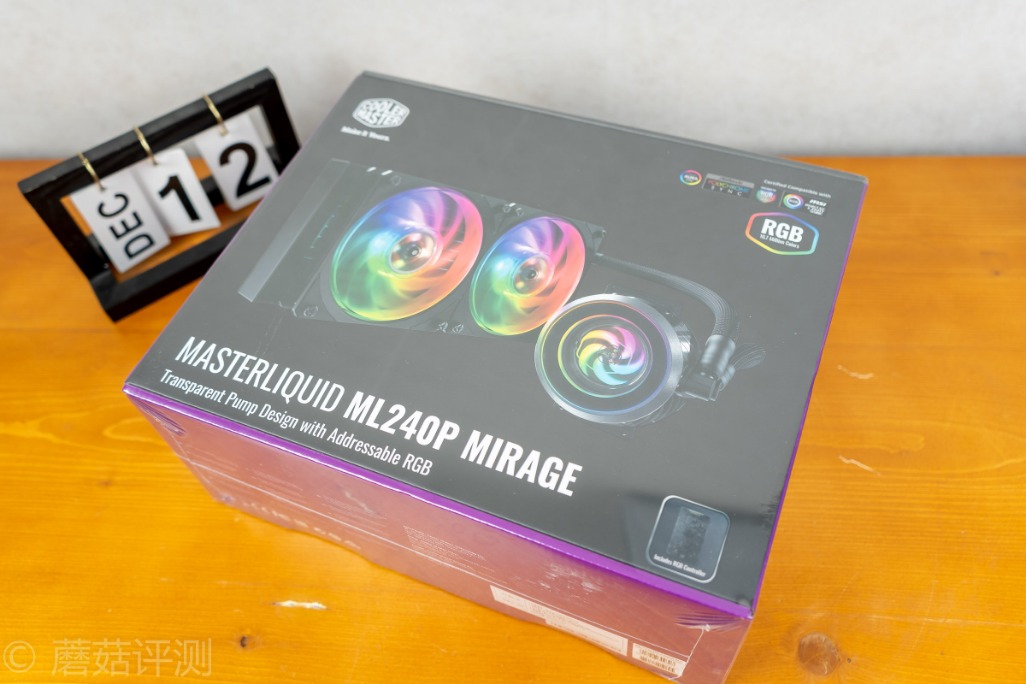

▼将塑封膜撕掉，纸箱放正，可以看到纸箱的高度确实要高上一些。包装采用了酷冷熟悉的黑紫色配色，中间是水冷的彩印，左上角是品牌LOGO，左下角是产品型号，右上角是灯效支持

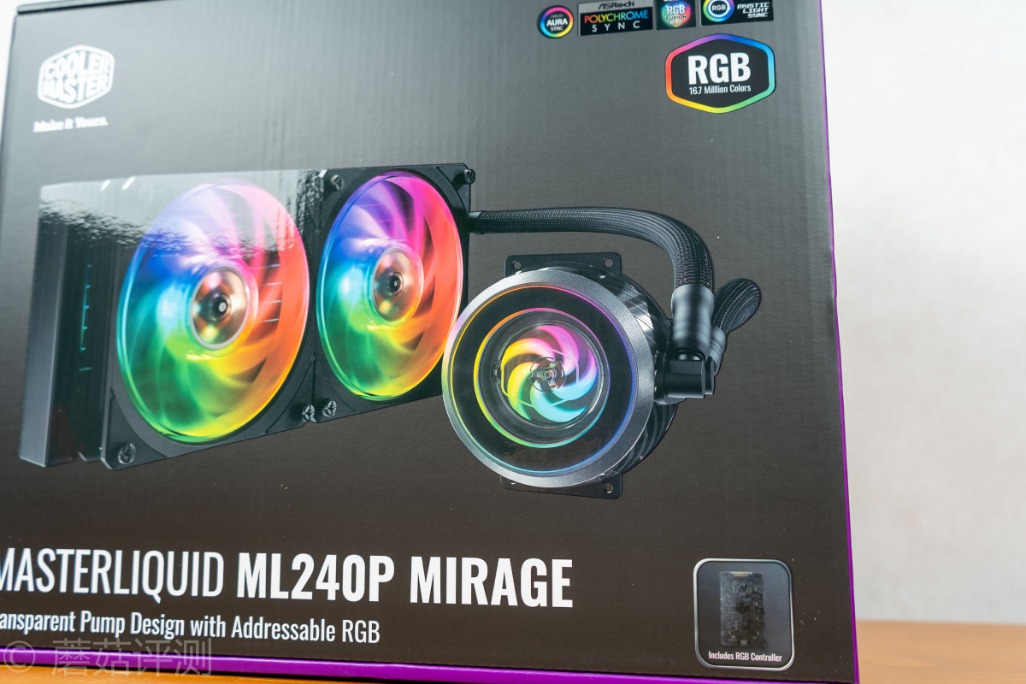

▼这款水冷头最酷炫的就是这个冷头部分，非常漂亮的设计

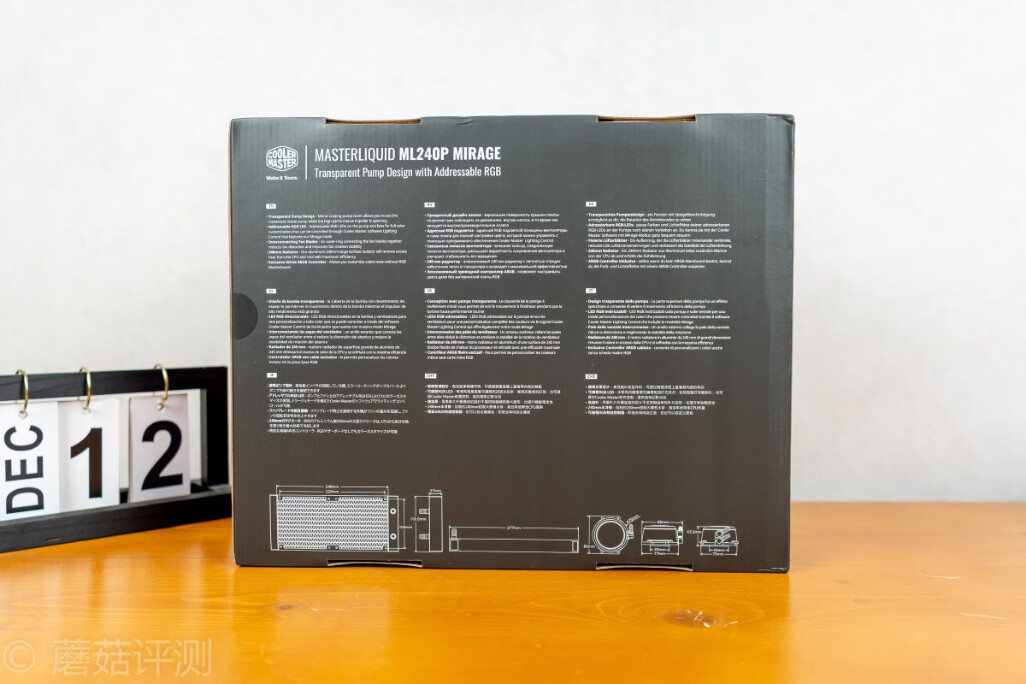

▼包装背面是各种信息

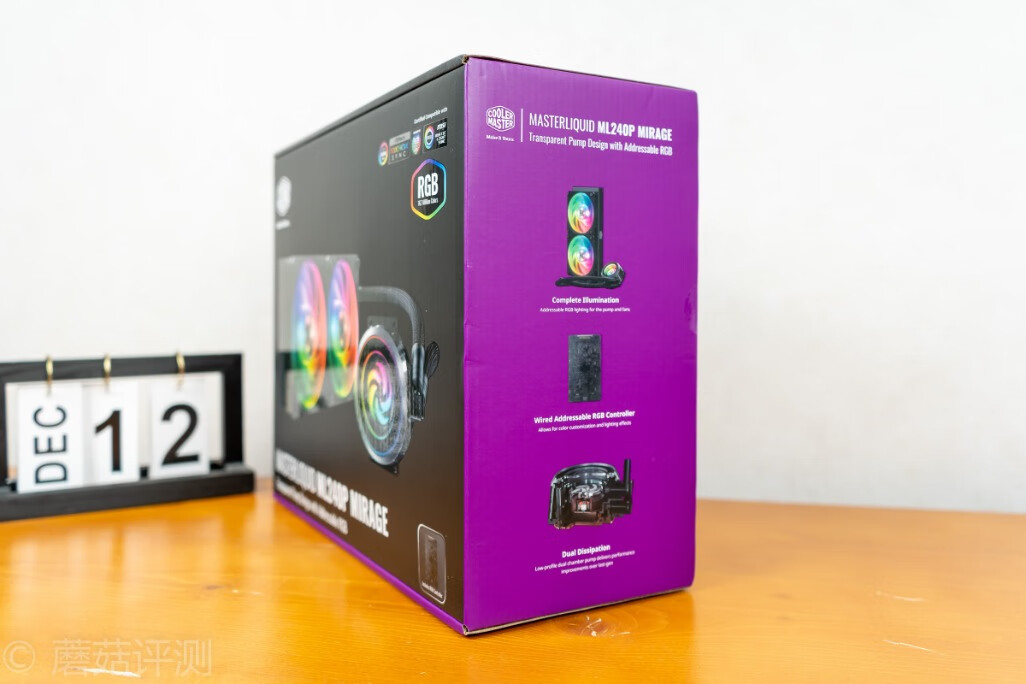

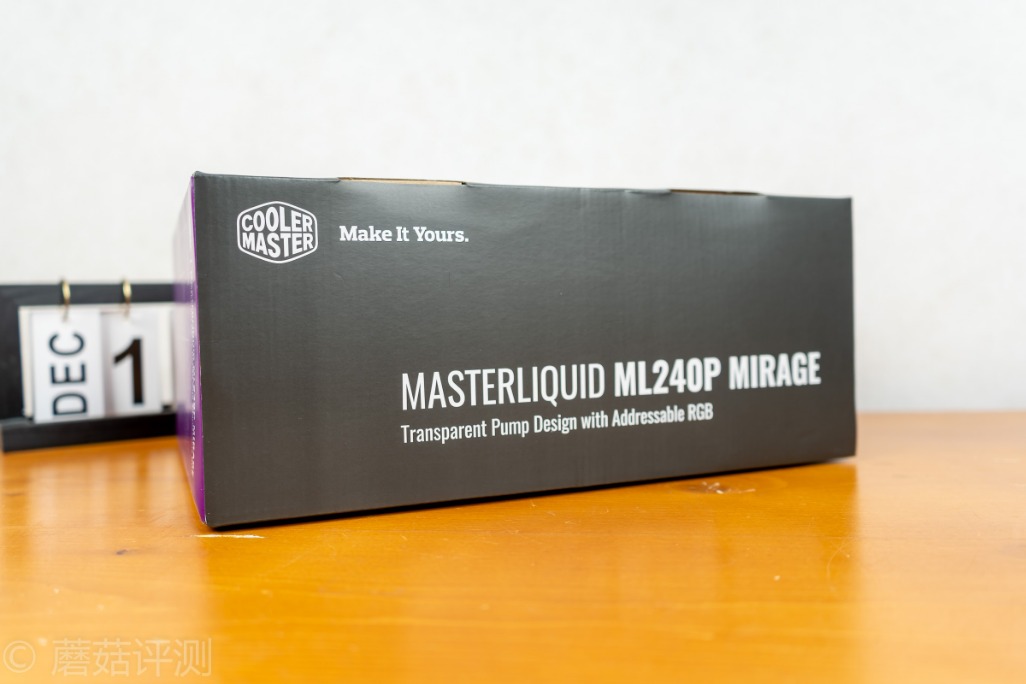

▼侧面介绍了水冷的一些详细信息

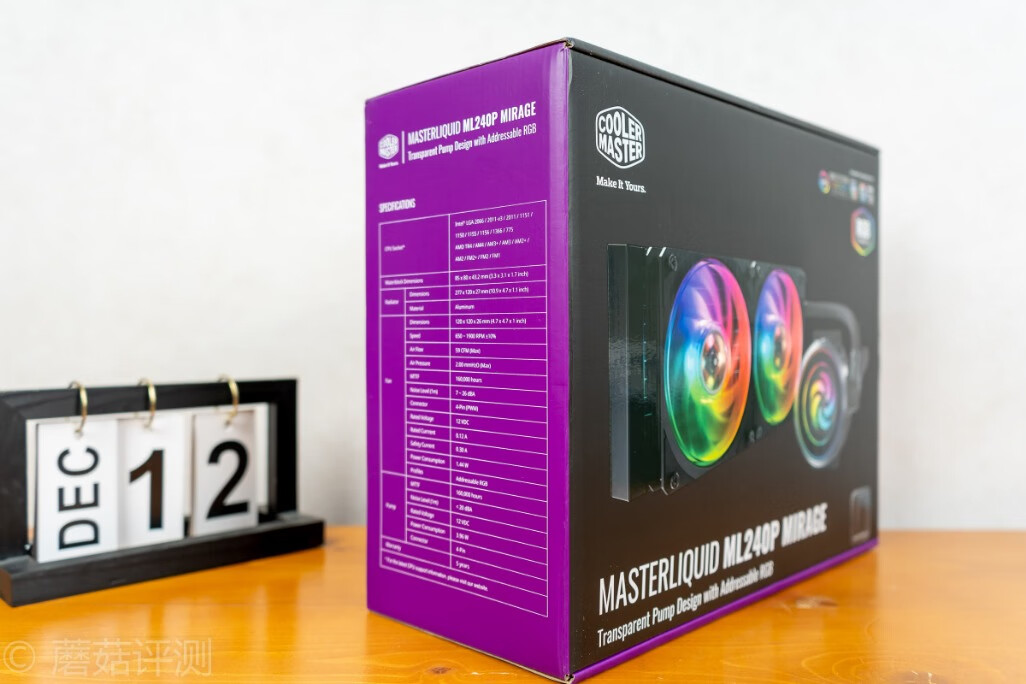

▼另一侧是更加详细的参数表










▼酷冷至尊的这款水冷型号是ML240P，酷冷称呼这款水冷为“MIRAGE”，幻影。貌似国外叫做ML240P，而国内叫P240 ARGB

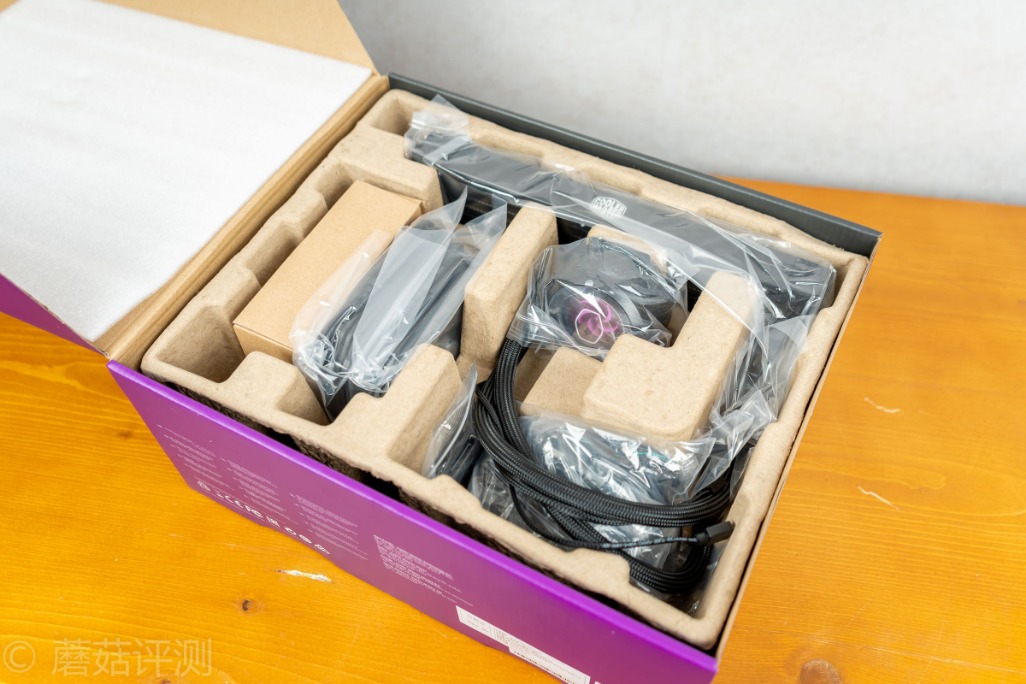

▼打开包装，保护还可以，水冷上面有一层厚厚的泡沫保护，下面是瓦楞纸，水冷就妥帖的放在里面

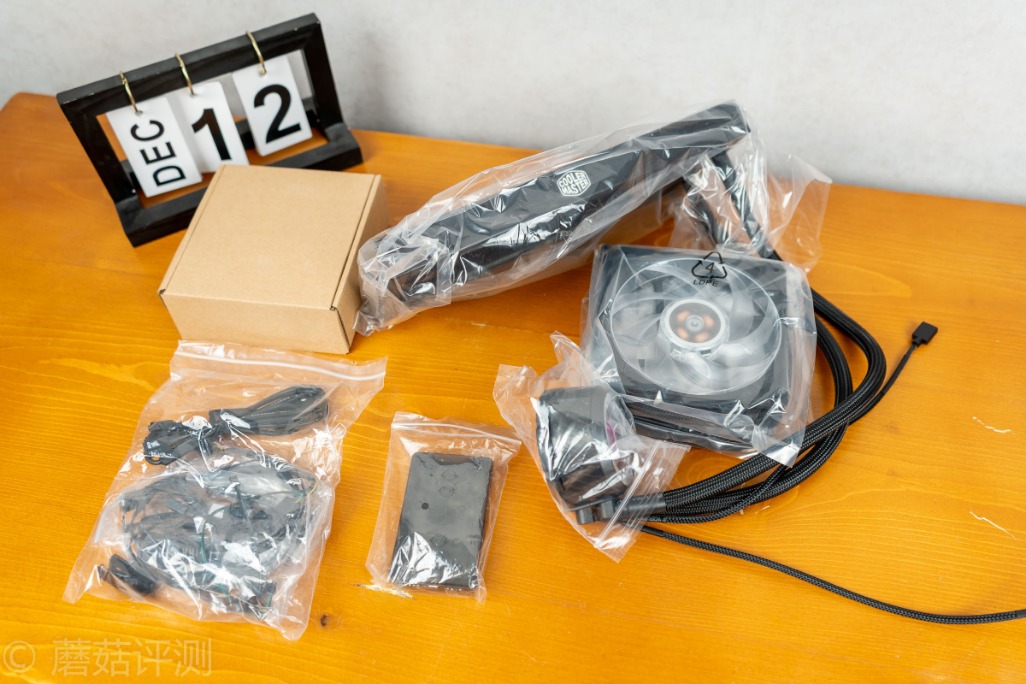

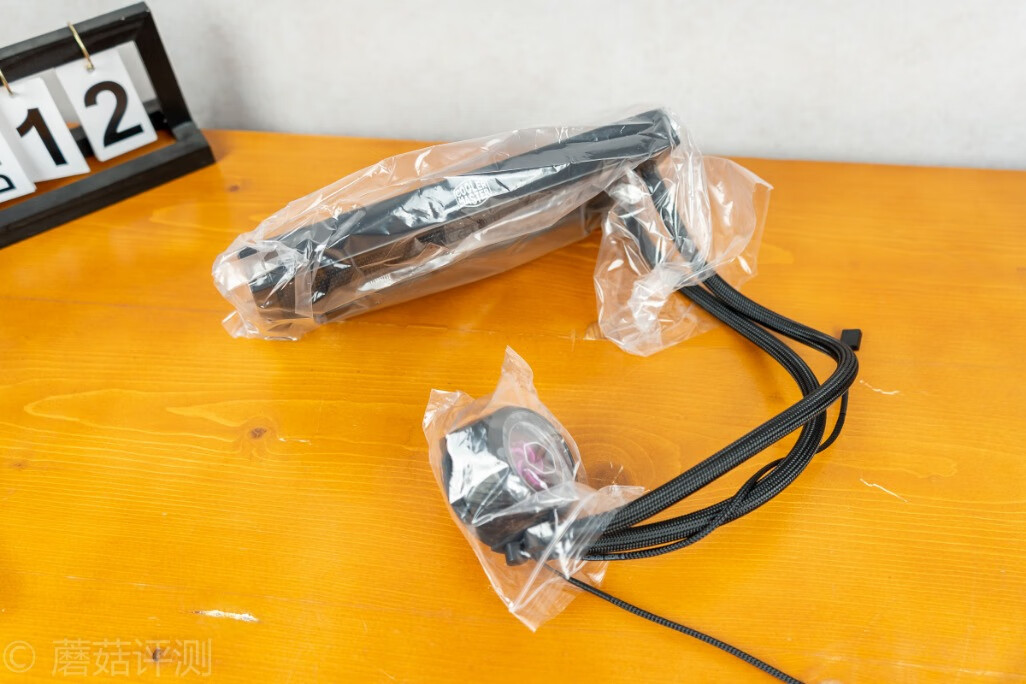

▼完全开打，里面有水冷主体、散热风扇、灯效控制器、线材和配件

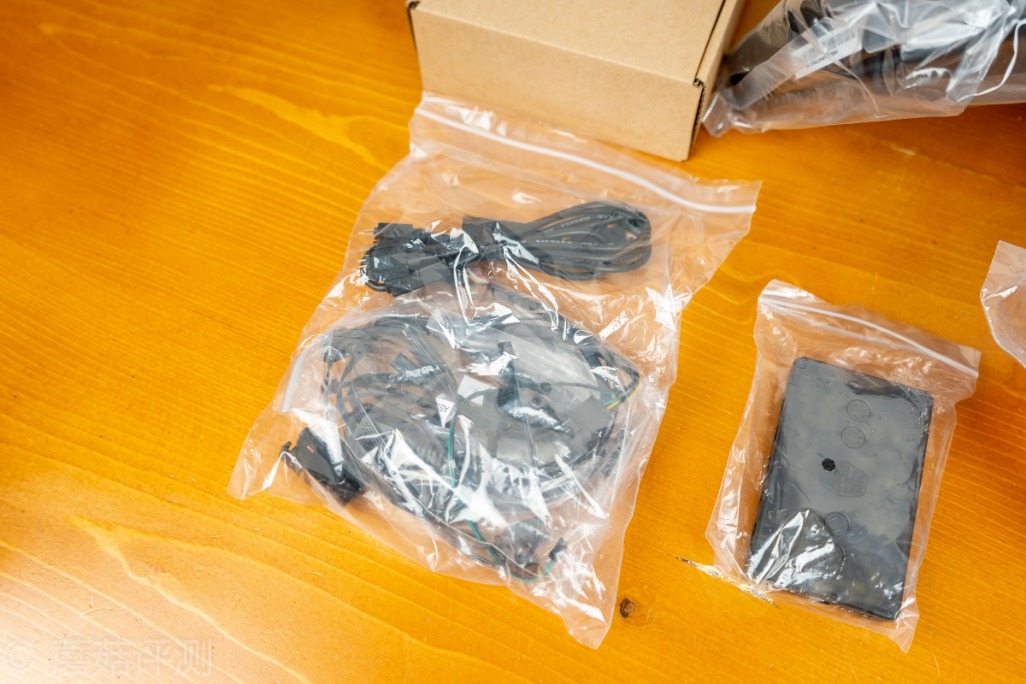

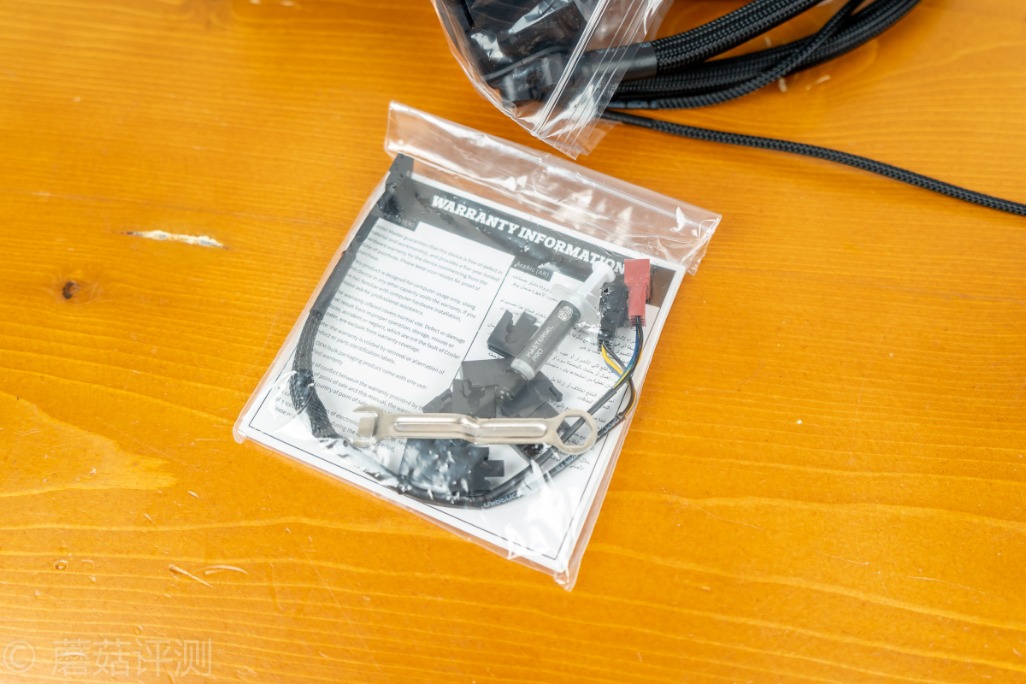

▼灯效控制器和线材配件

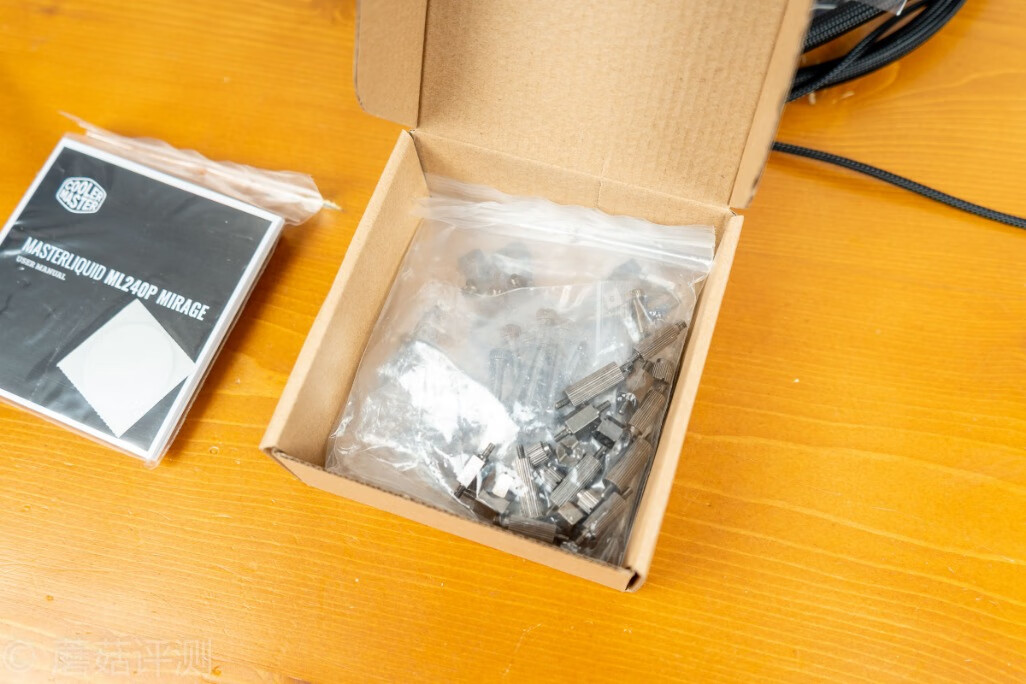

▼各种五金配件

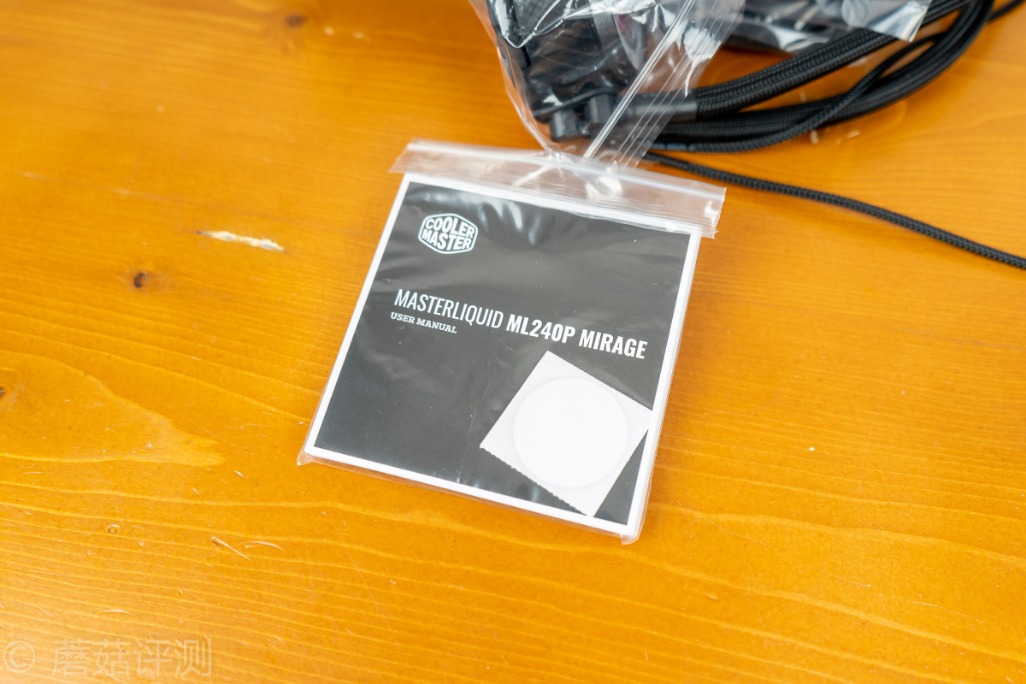

▼还有一本说明书，这个说明书非常有用，可以节约大量的安装时间










▼说明书背面还有工具和线材，还有一管导热硅脂

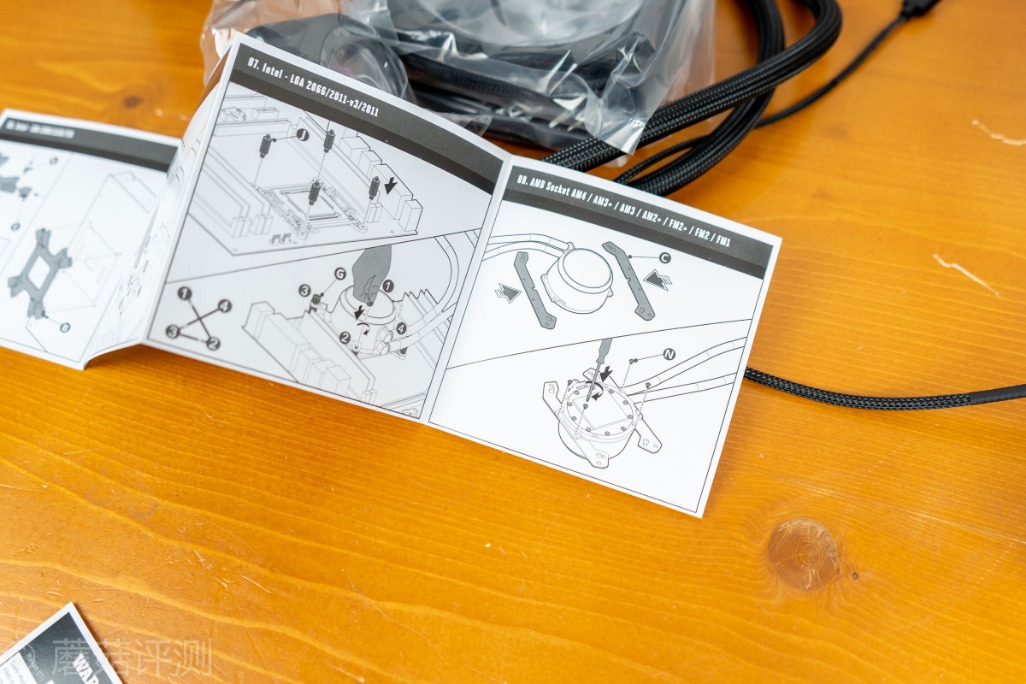

▼打开说明书，我们可以大概的看一下水冷的安装过程










三、酷冷至尊(CoolerMaster)冰神P240水冷   外观

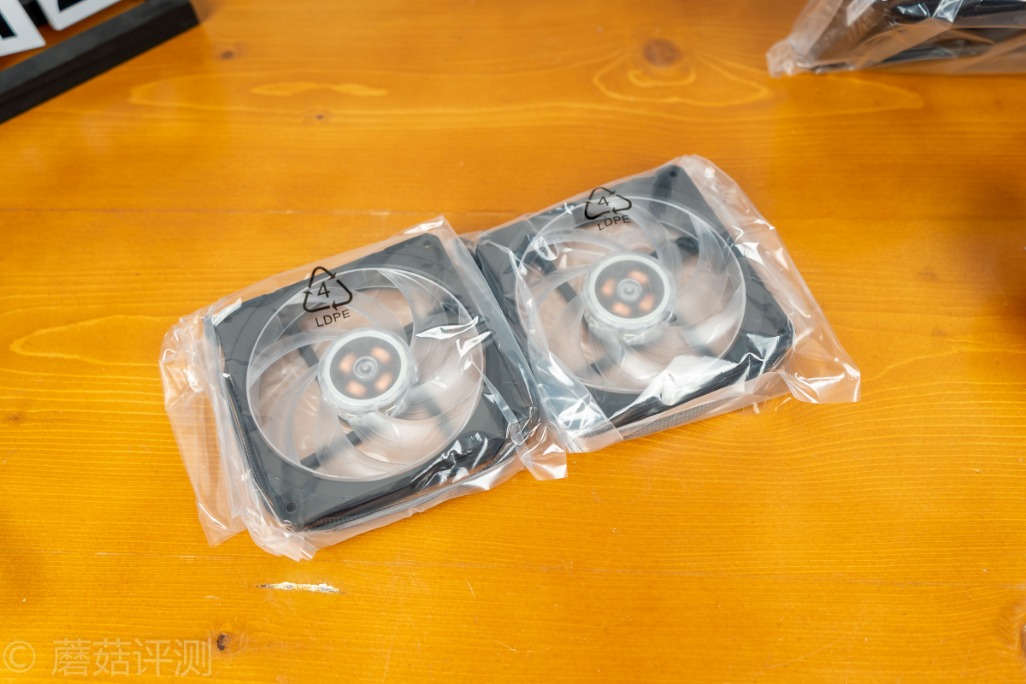

▼除了水冷之外，我们还可以看到两把散热风扇

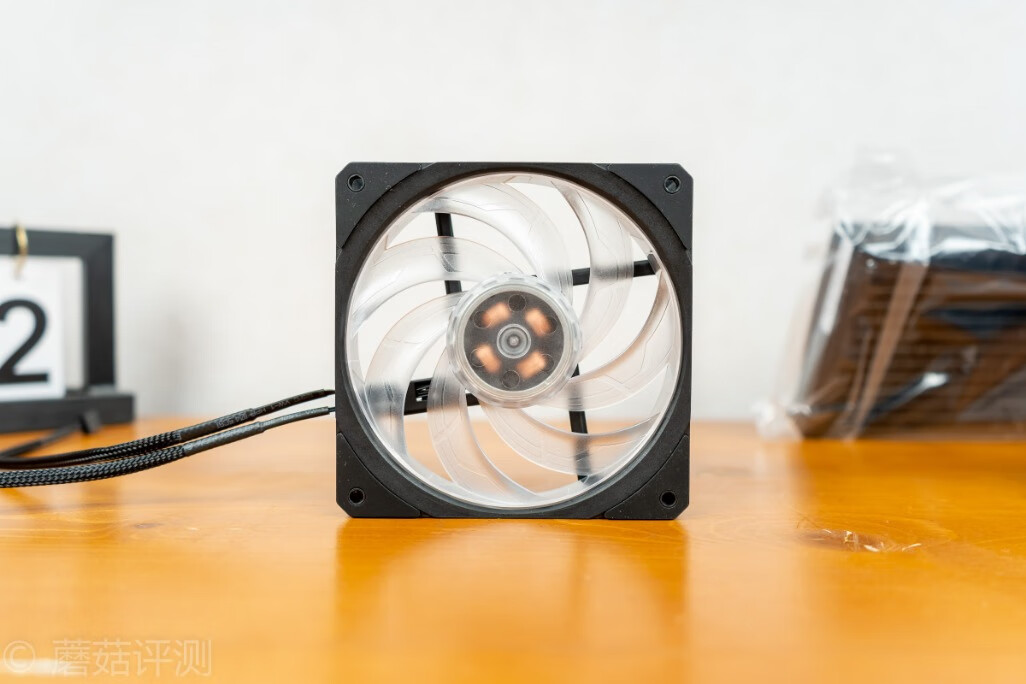

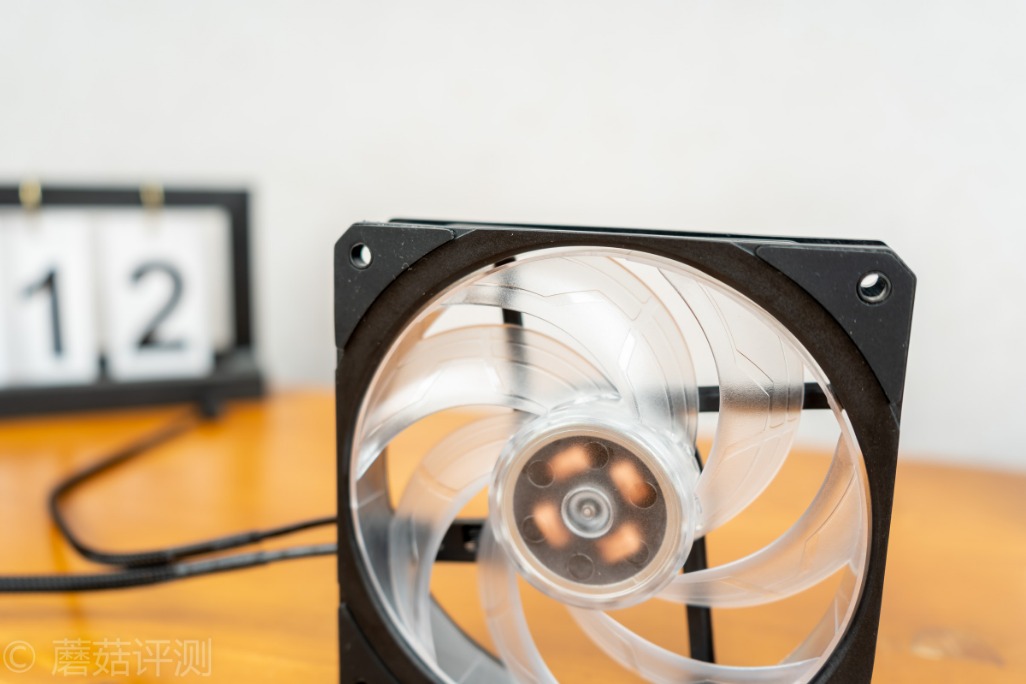

▼这是酷冷至尊的经典的ARGB灯效风扇，中间的扇叶部分是透明的，7扇叶设计，每一个扇叶的占地都很大










▼扇叶表面还有一些漂亮的纹路，应该是有利于风量和静音

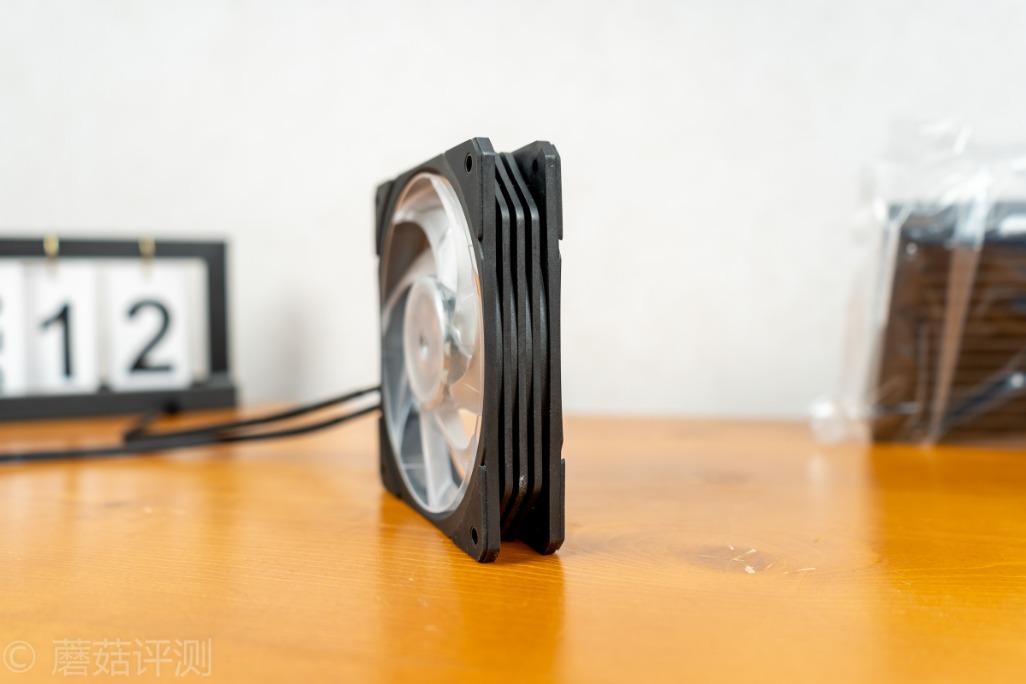

▼风扇的侧面有竖条设计，加强风扇侧面强度

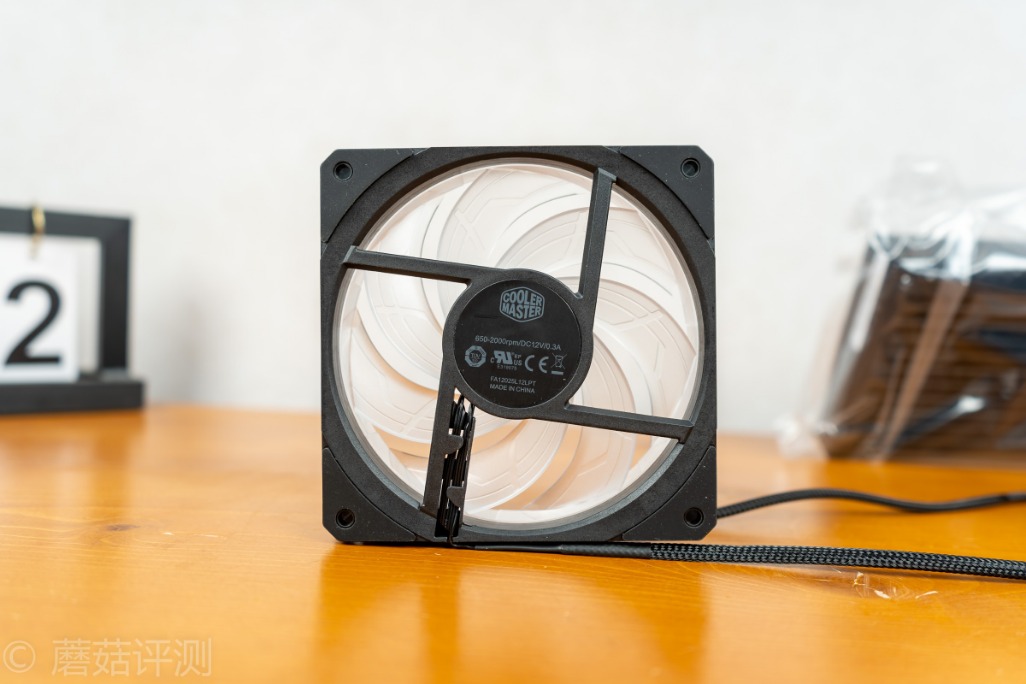

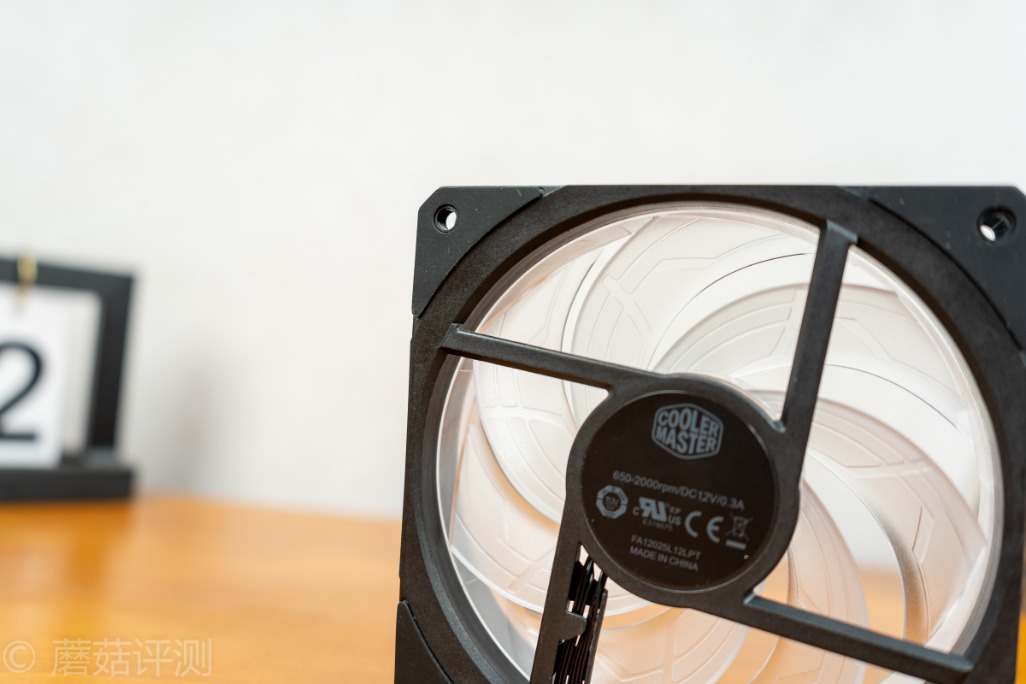

▼风扇背面有标签，这把风扇额定12V 0.3A，转速可以在650 - 2000rpm间调整，这个转速的调整空间还是很大的










▼散热风扇的四角都有减震橡胶垫

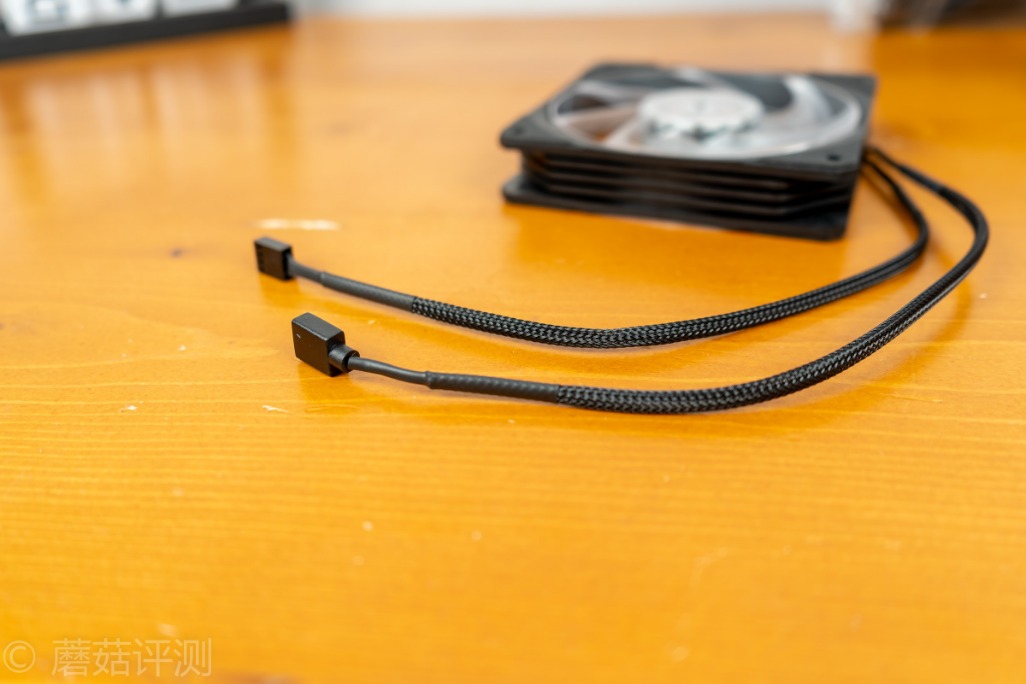

▼风扇的供电和灯效线材外面都有编织线保护，插头的进线部分都有热缩管，做工和用料都不错

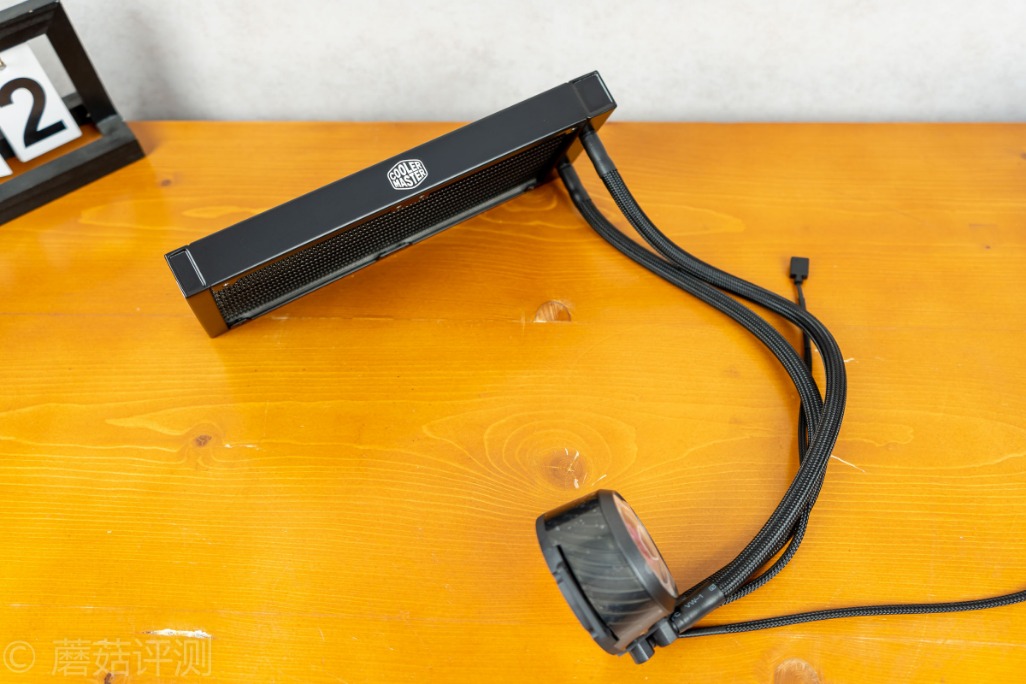

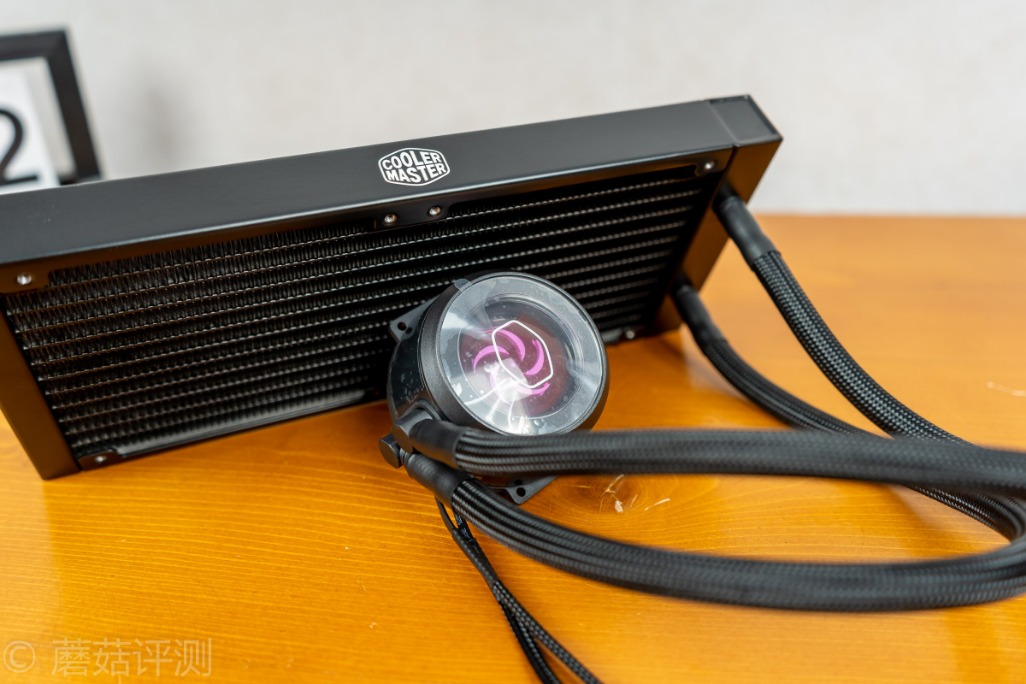

▼水冷主体










▼整体的质感和做工还是很不错的

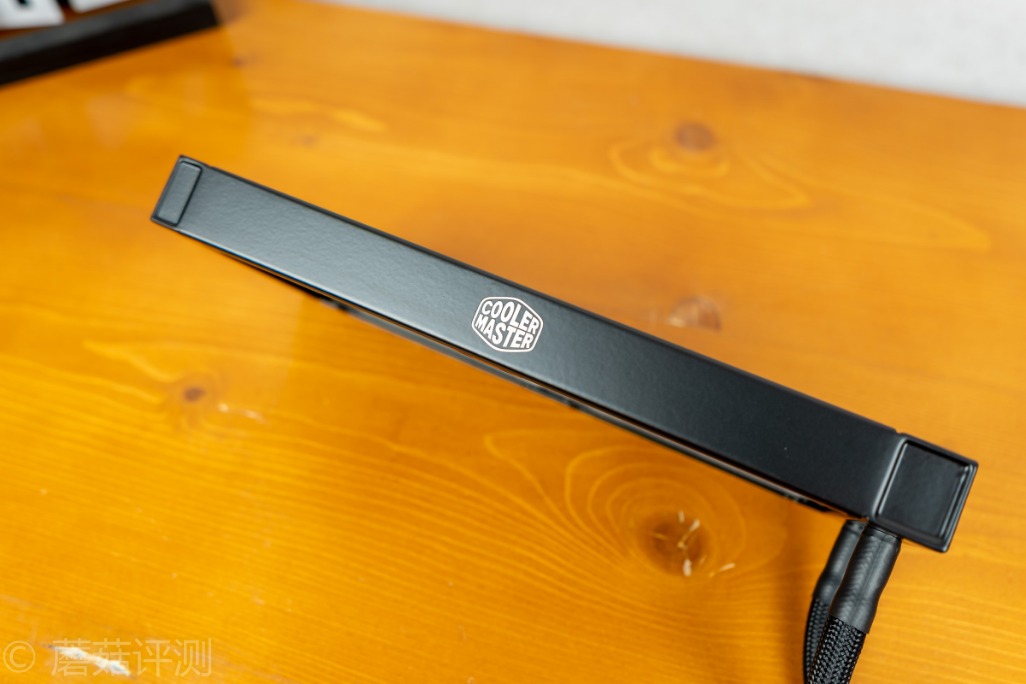

▼水冷排侧面印着酷冷至尊的LOGO

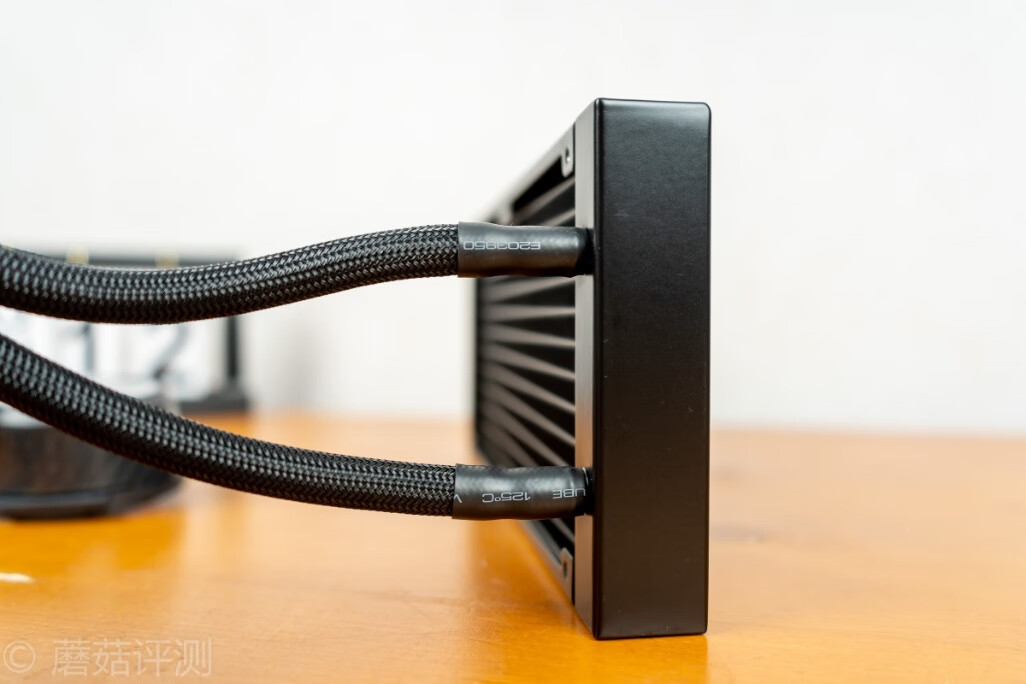

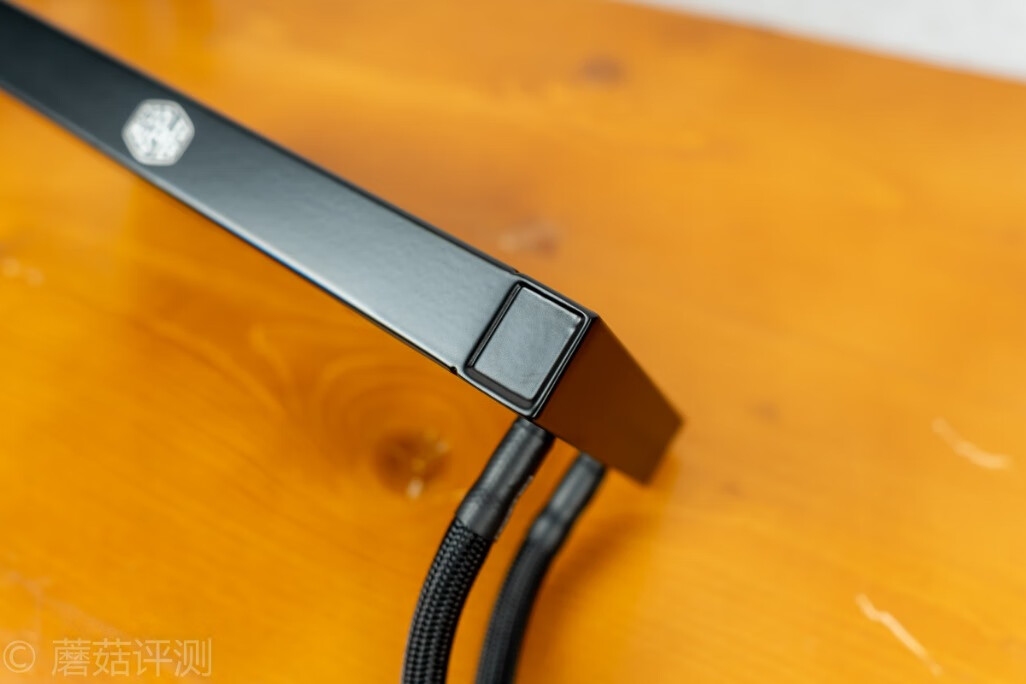

▼侧面部分是进水、出水部分

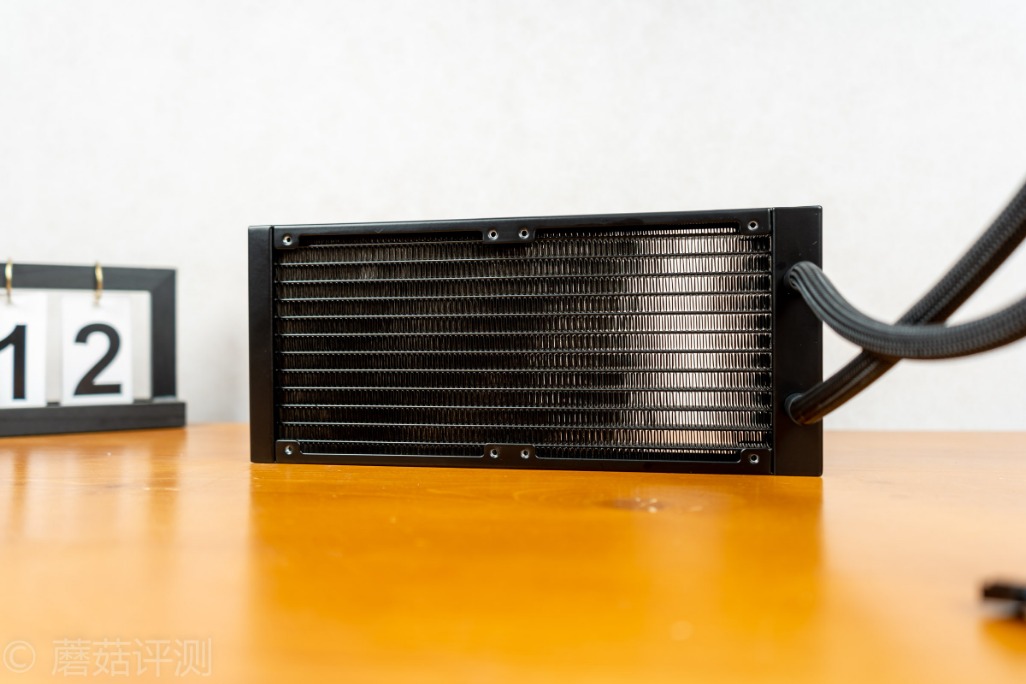

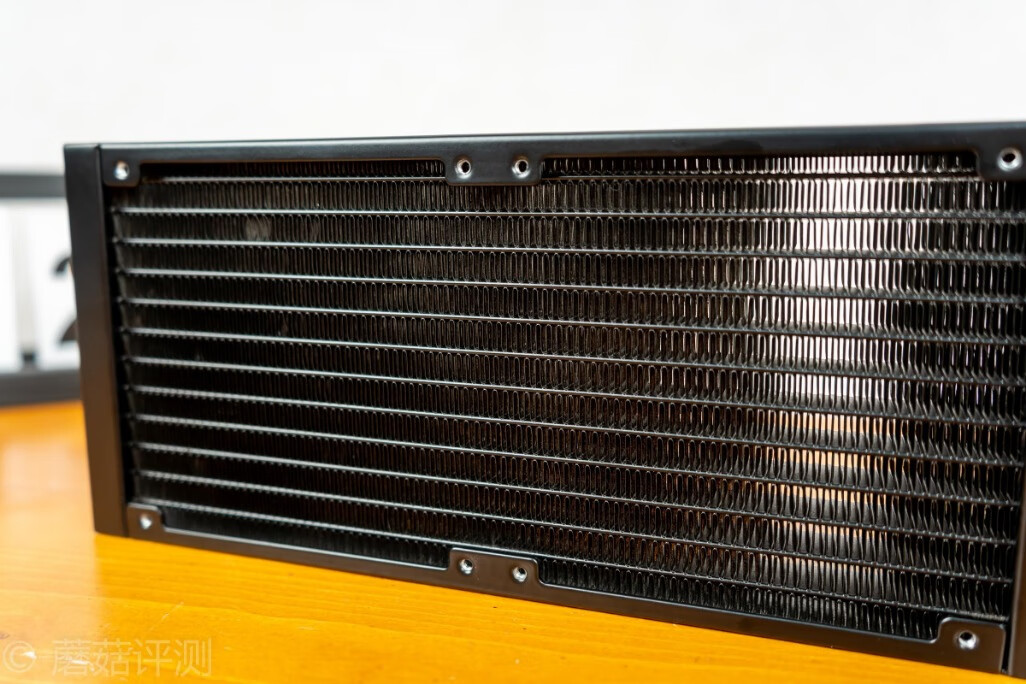

▼水冷排的散热鳍片非常整齐










▼靠近看看，水冷排的水道很多，得有十几道

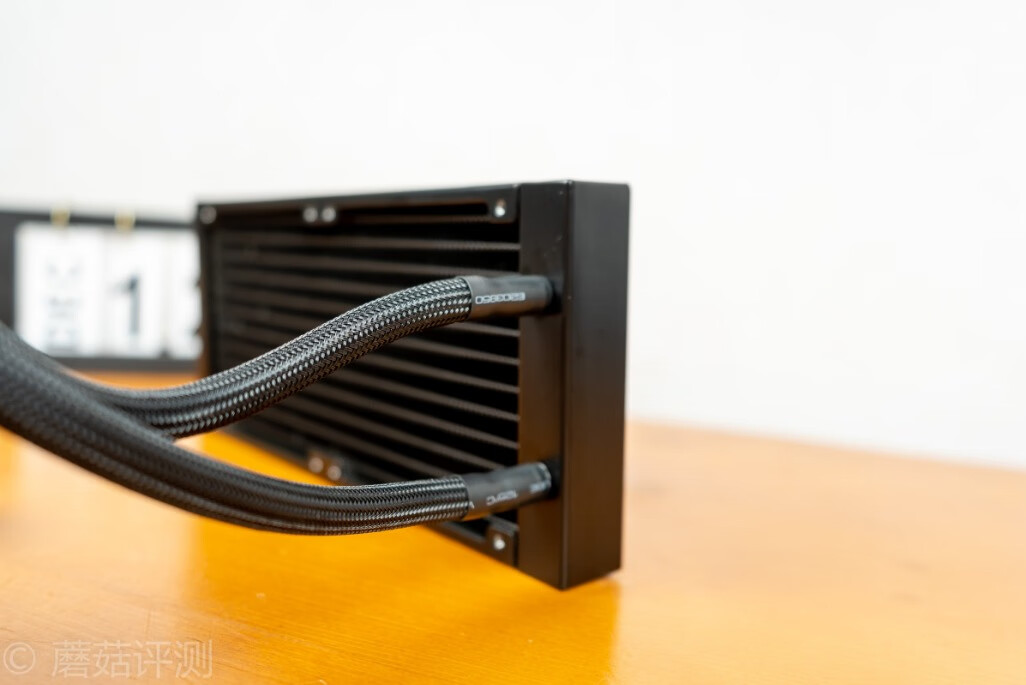

▼在水冷排的进出水部分，做工同样细致










▼进出水部分内部压住，外面还包裹着热缩管，热缩管将编织网固定的很好










▼水冷的水管部分完全覆盖着编织网，非常耐磨，延长使用寿命

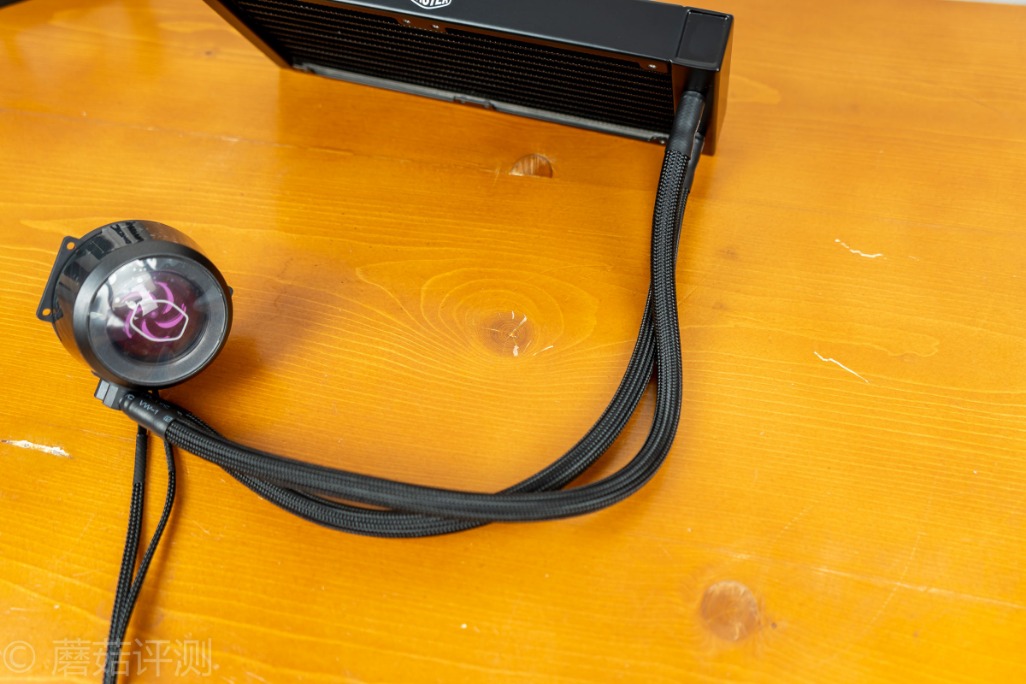

▼最后我们来看看这个水冷头

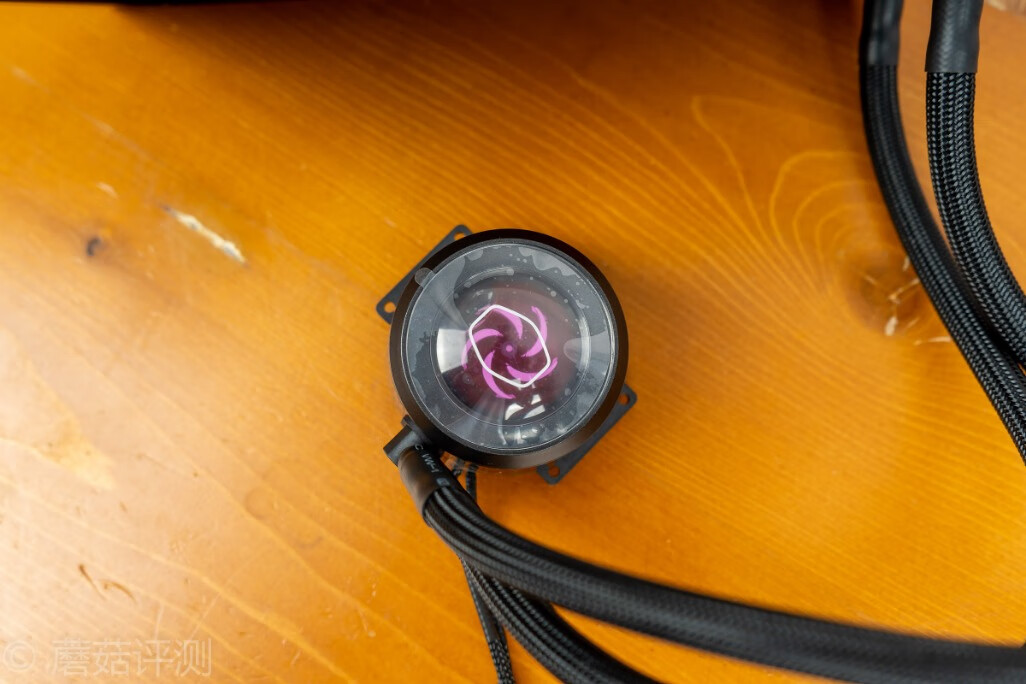

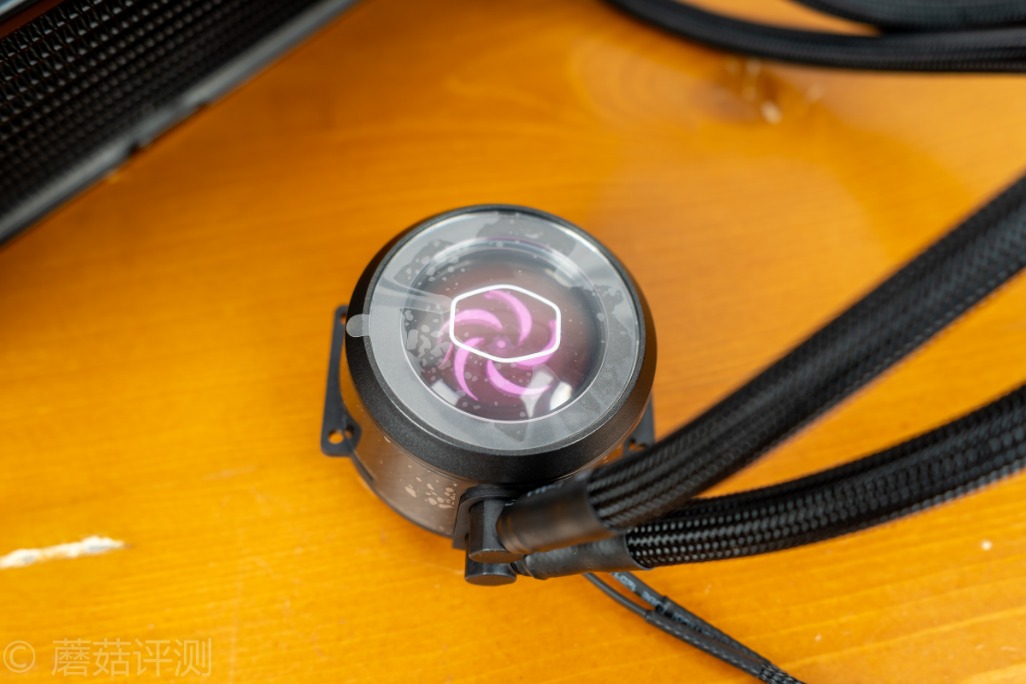

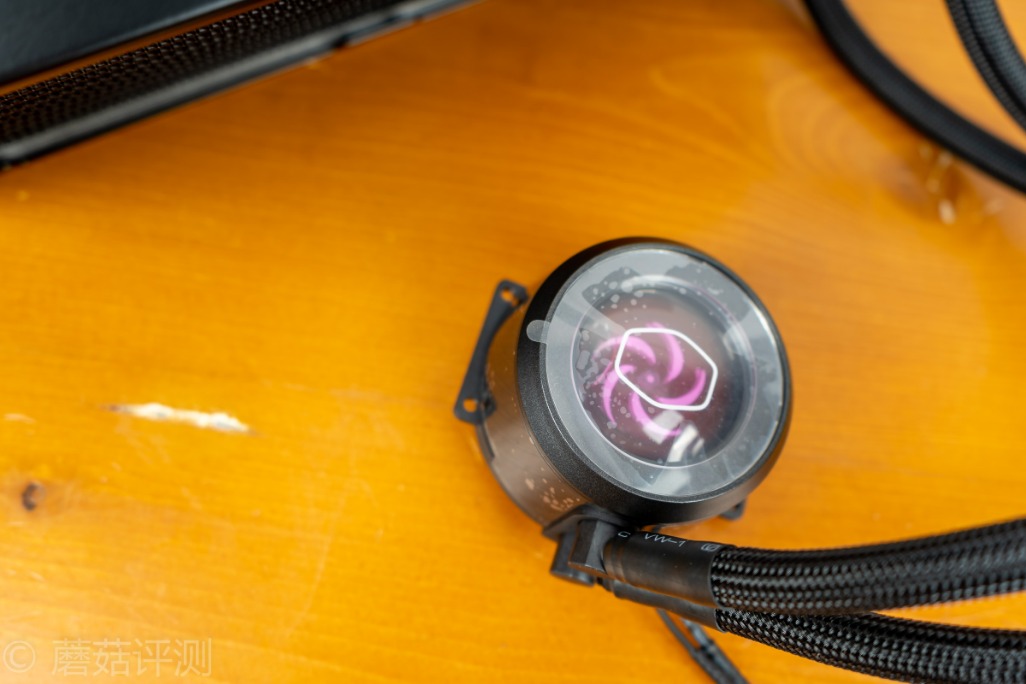

▼水冷头的正面是透明的，透过正面的透明盖板，可以看到一个粉红色的小扇叶










▼水冷头的透明盖板中间可以看到酷冷标志性的六边形标志










▼唯一有点不好的就是，这个小扇叶是粉红色的，如果是乳白色的就更棒了

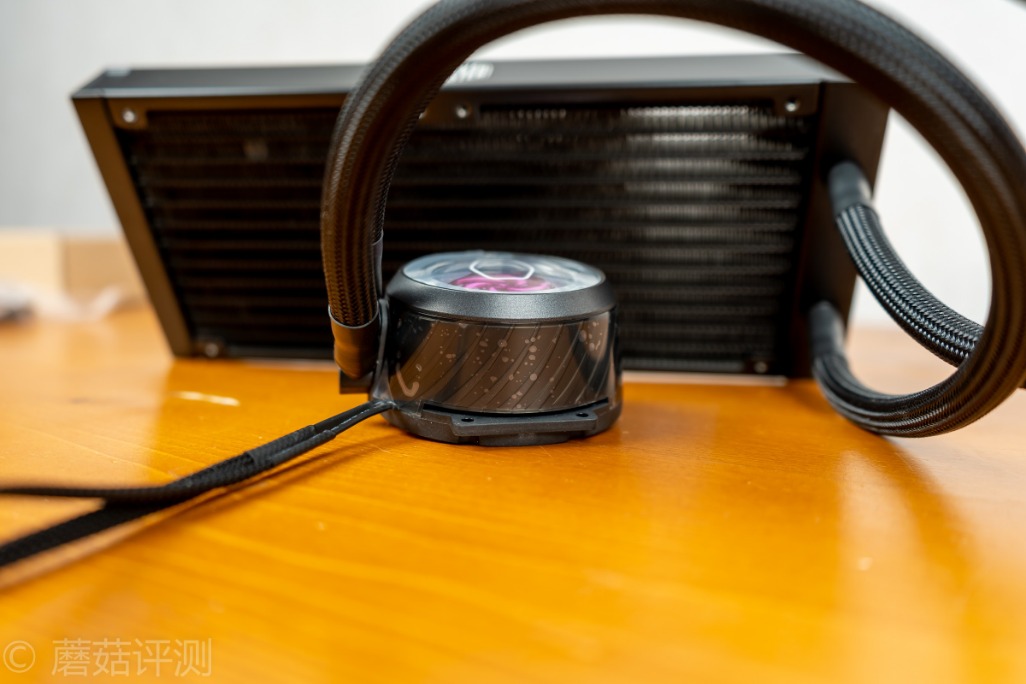

▼水冷头的侧面还有纹路，看起来很精致

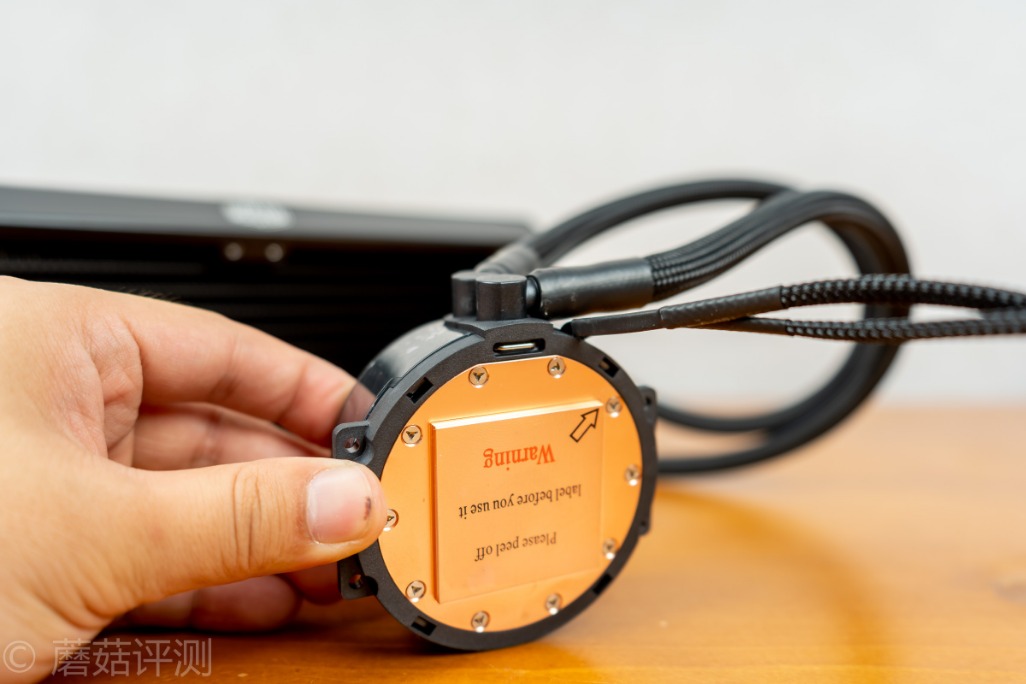

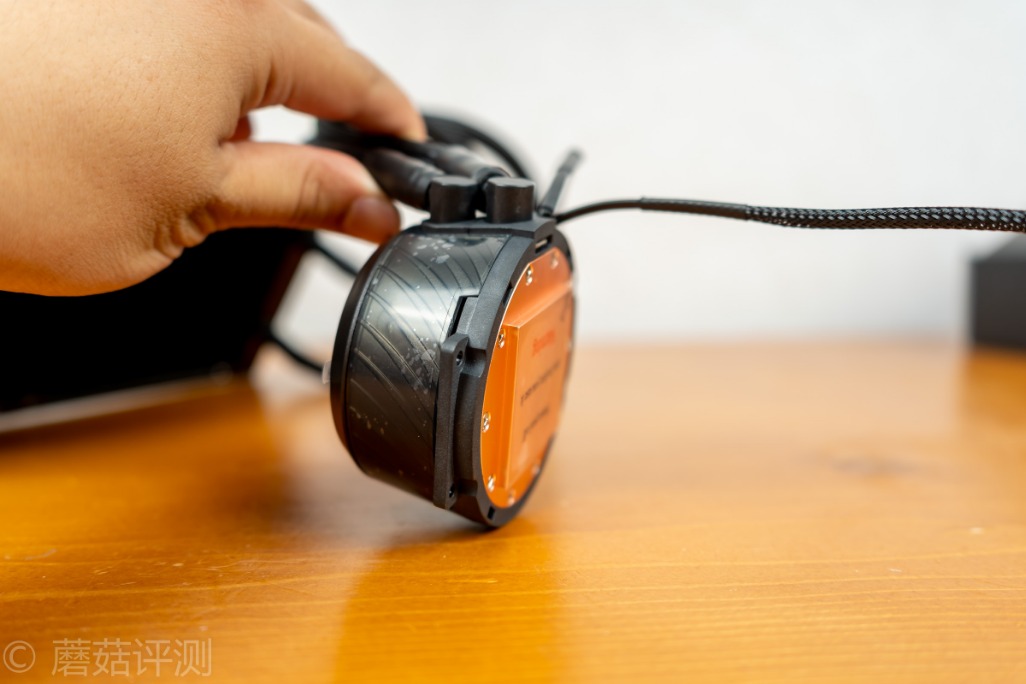

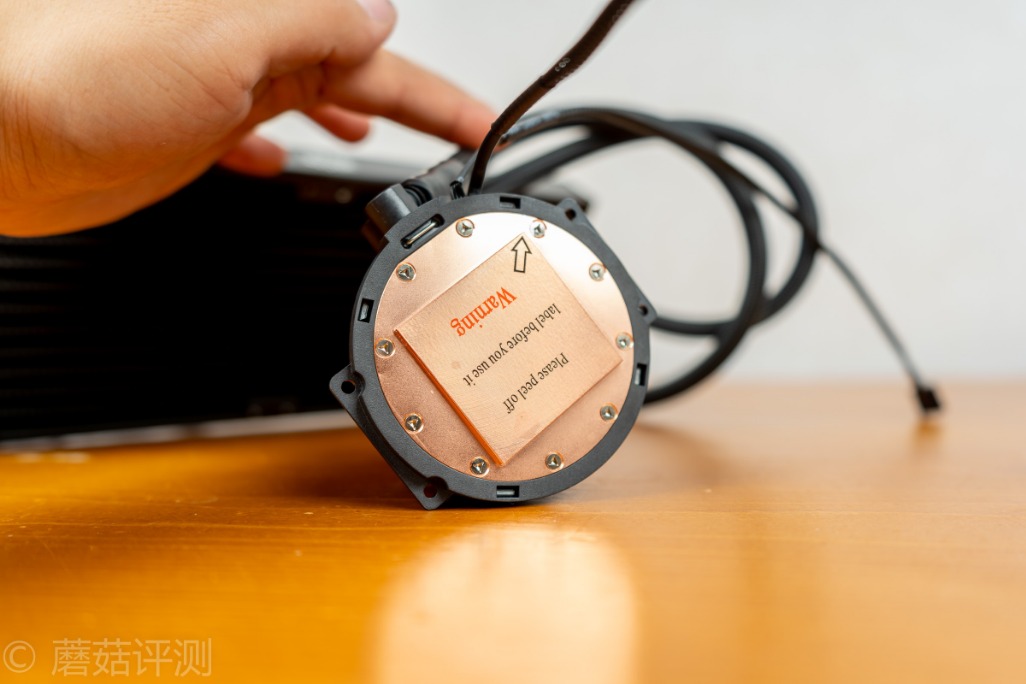

▼酷冷至尊的这款水冷的铜底设计非常有意思，有一块非常方正的铜底突起










▼正面或许看不出来，稍微侧一点就能看到，这个方方正正的铜底突起越1.5mm左右的样子，有利于更好的接触处理器的金属顶盖

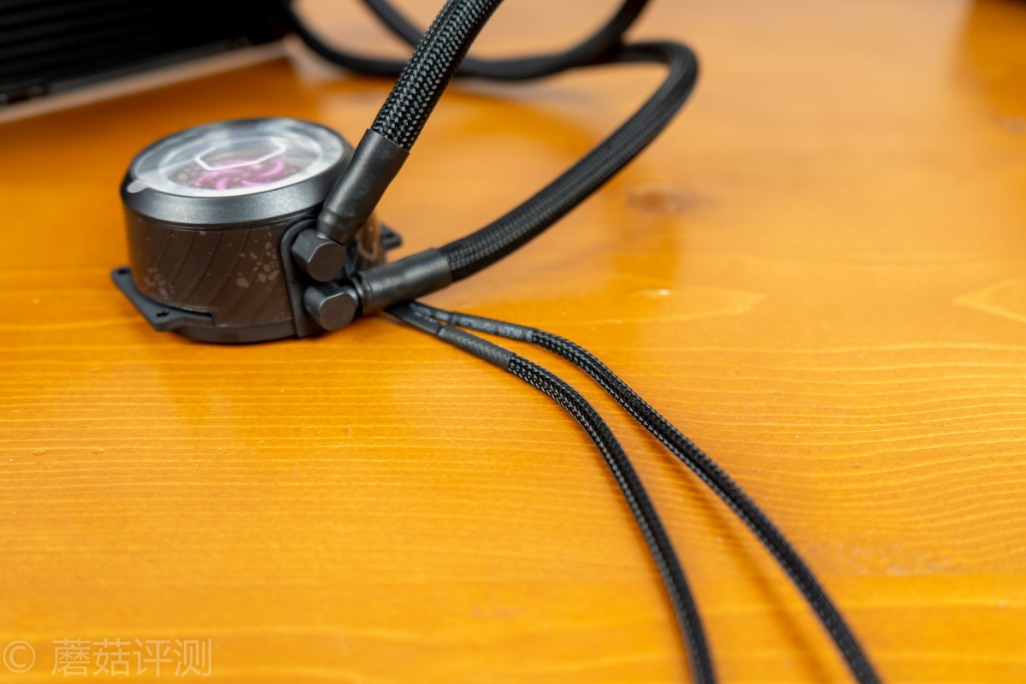

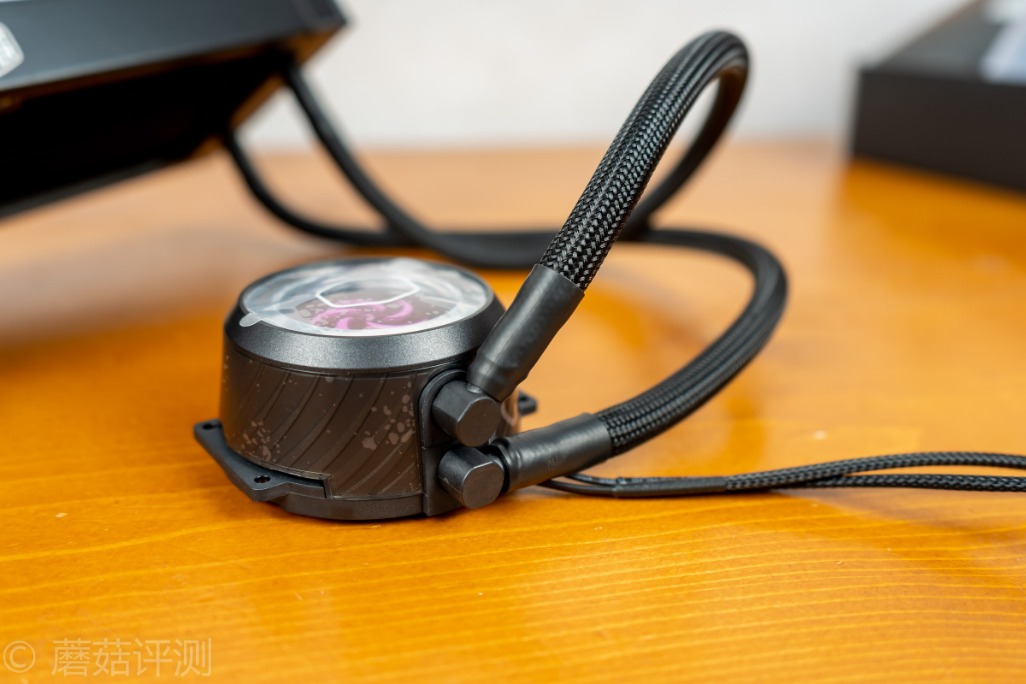

▼水冷头的侧面是进、出水管，可以任意弯折，方便以各种方式安装

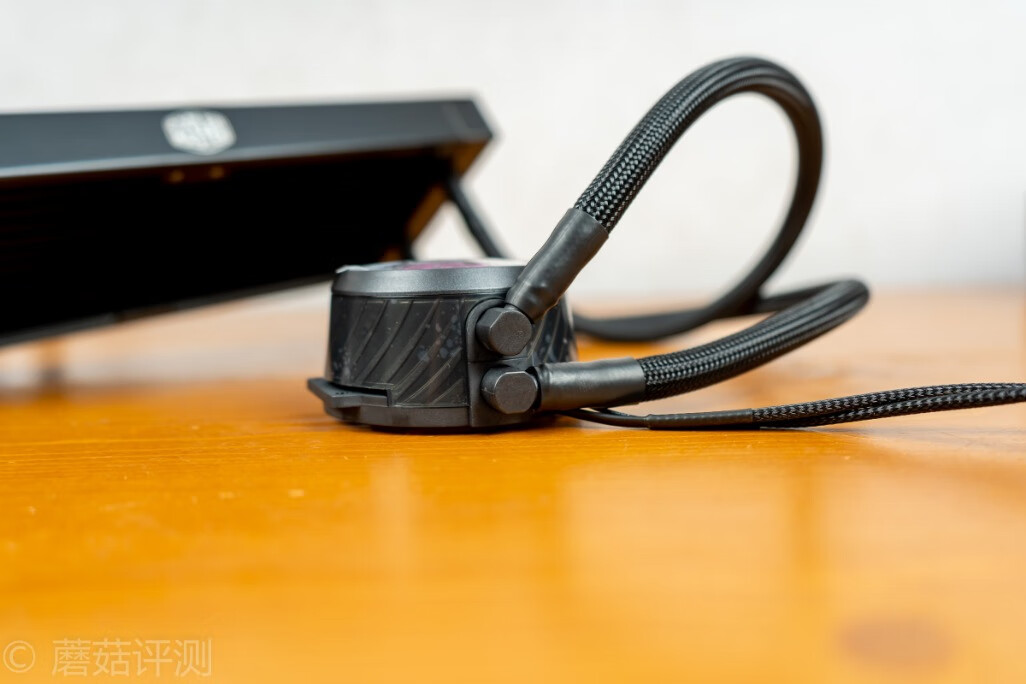

▼水冷头的进、出水管的做工也是非常细致，外面同样套着热缩管










▼并且在进出水管的底部，还能看到金属卡口，进一步加固










▼水冷头的供电线和灯效线也包了编织线

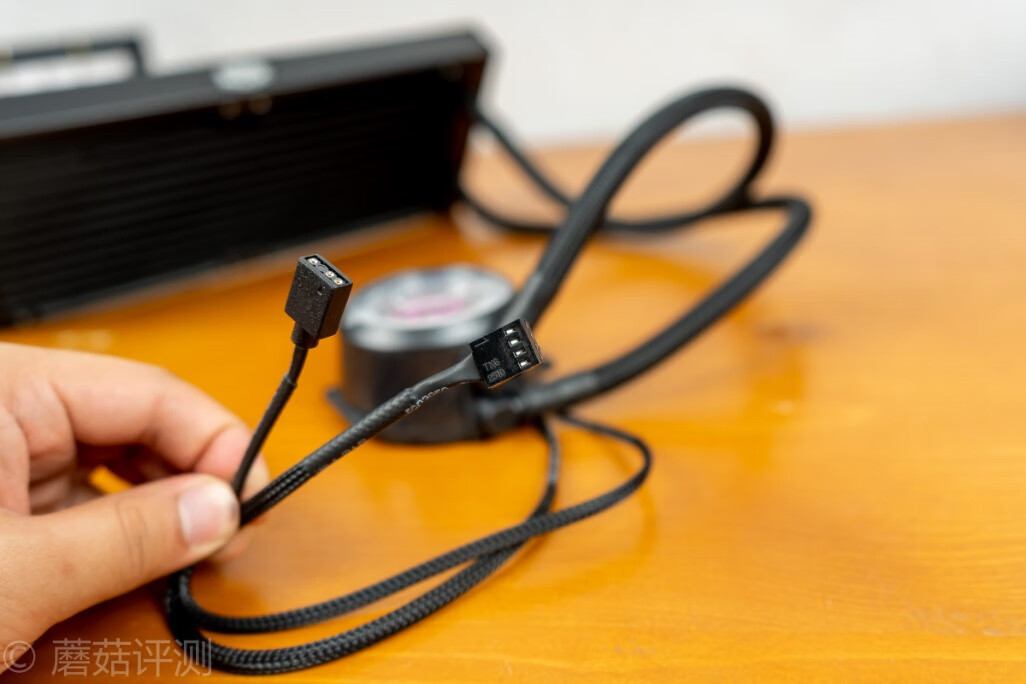

▼供电线的插头部分还使用了热缩管，做工和用料都不错。另外，大家注意看下这个水泵的供电线，是4Pin的，意思就是这个水冷是支持调速的，并不像传统水冷的冷头水泵一样，固定转速。可以调速的设计就很有意思了，水泵的转速可以更加灵活，在静音和散热之间灵活的选择，日常使用的体验肯定会更加出色










四、酷冷至尊(CoolerMaster)冰神P240水冷   装机

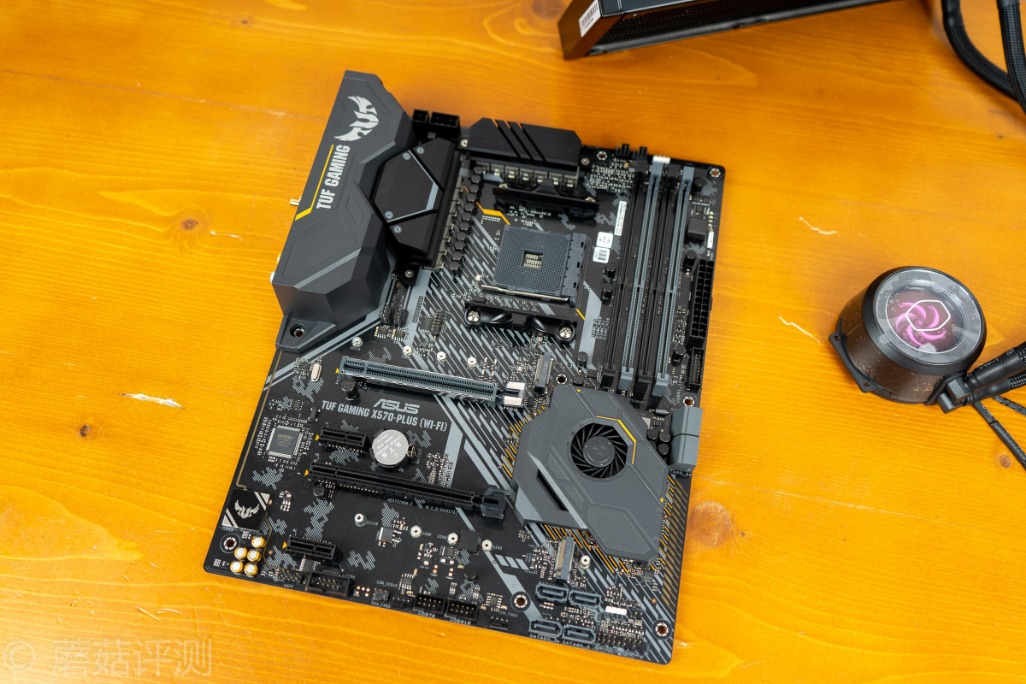

▼下面准备装机，主板是华硕的TUF X570，处理器是3700X

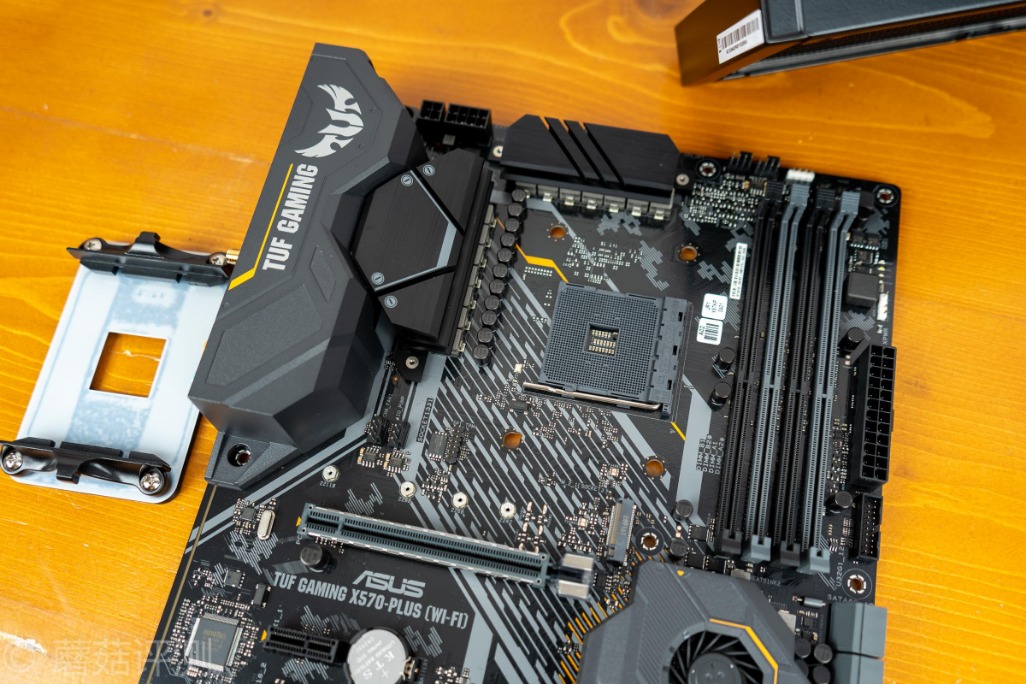

▼由于这款水冷有专门的固定背板，因此安装之前需要先拆下主板的原装背板

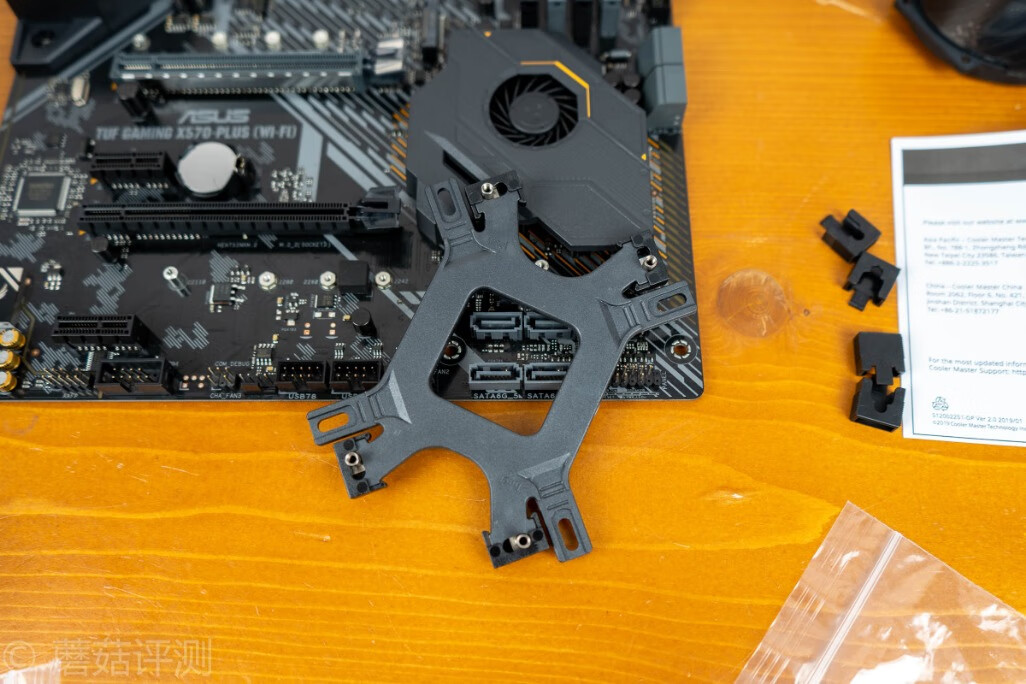

▼然后根据说明书，组装AMD AM4插座的背板

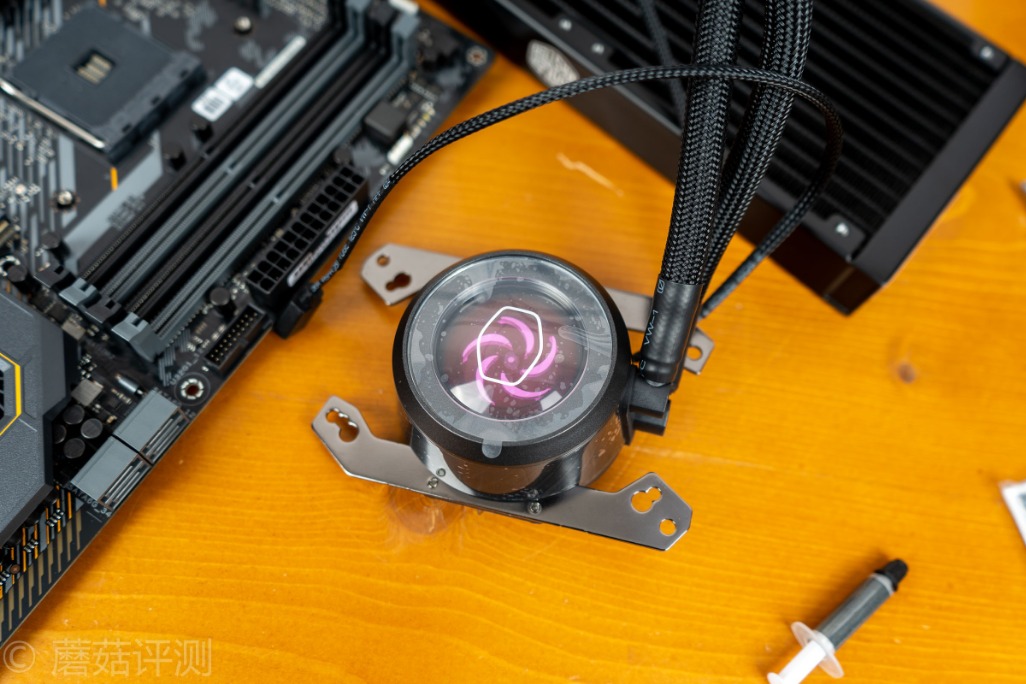

▼水冷头部分也需要安装对应的金属件

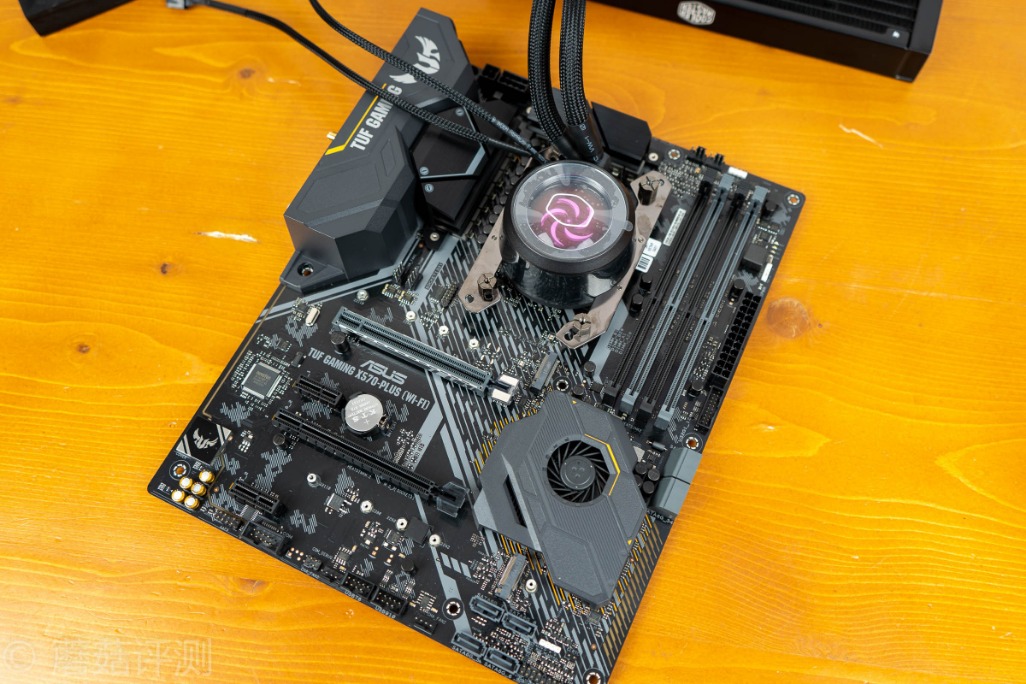

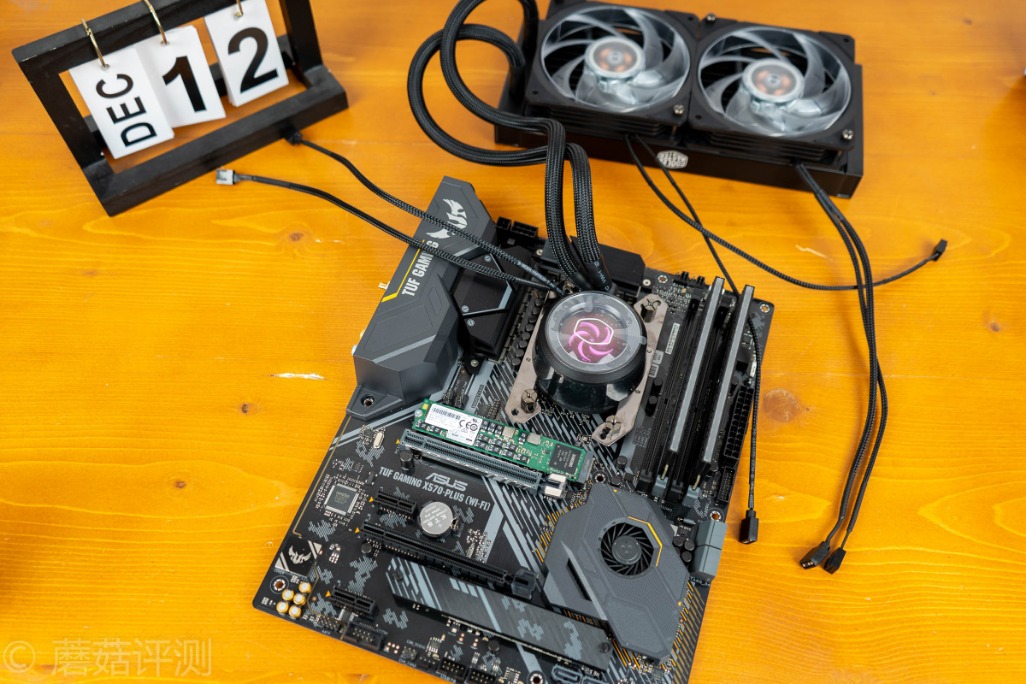

▼然后就可以轻松将水冷头装到主板上了










▼顺便给冷排装好散热风扇，注意风扇的出线位置和风道走向










▼先把主板装进机箱

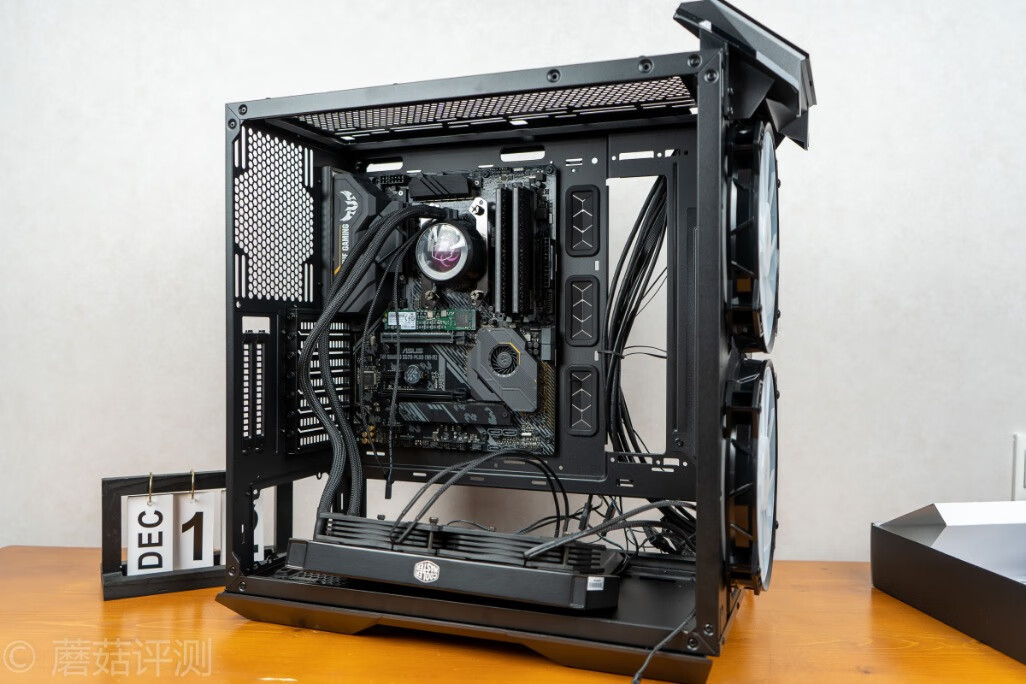

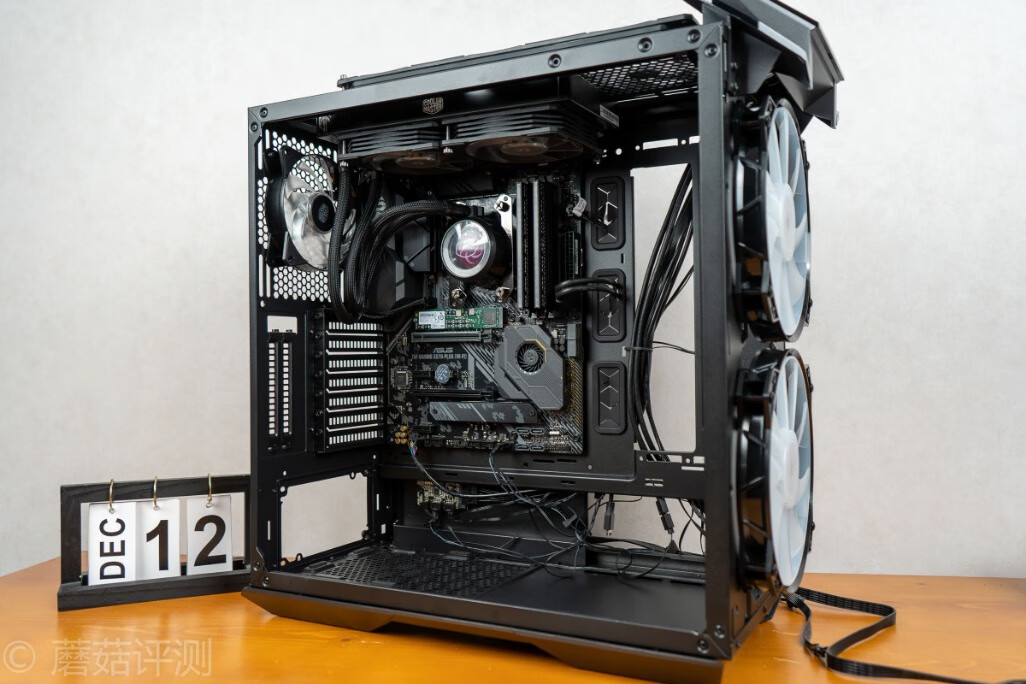

▼然后再将水冷冷排固定到位

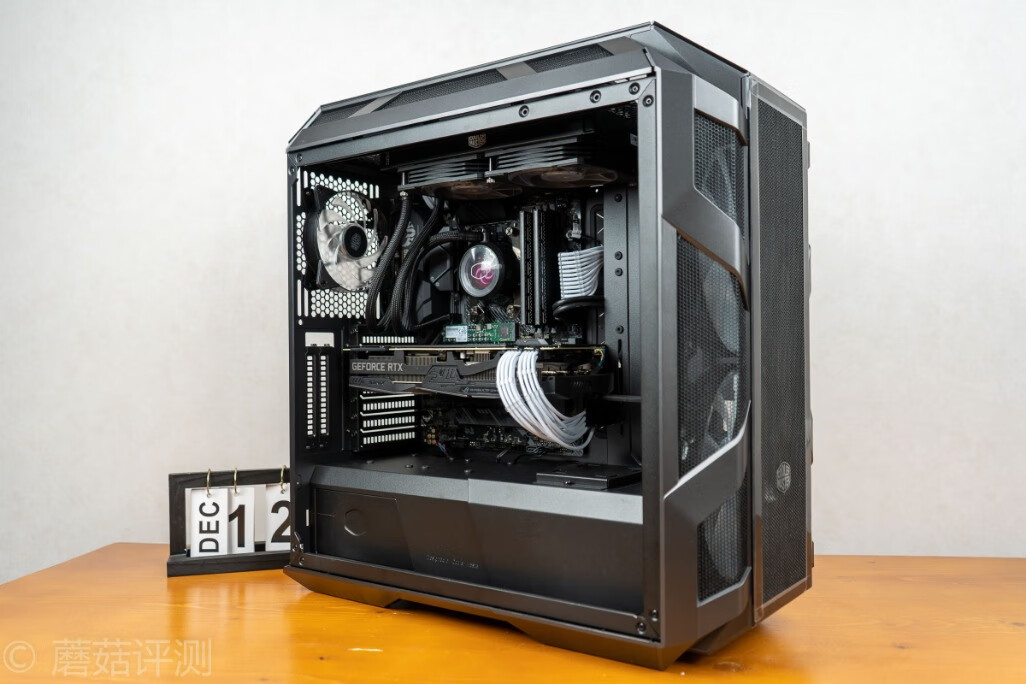

▼装好机箱内的其他元件，走好线，就完美了！

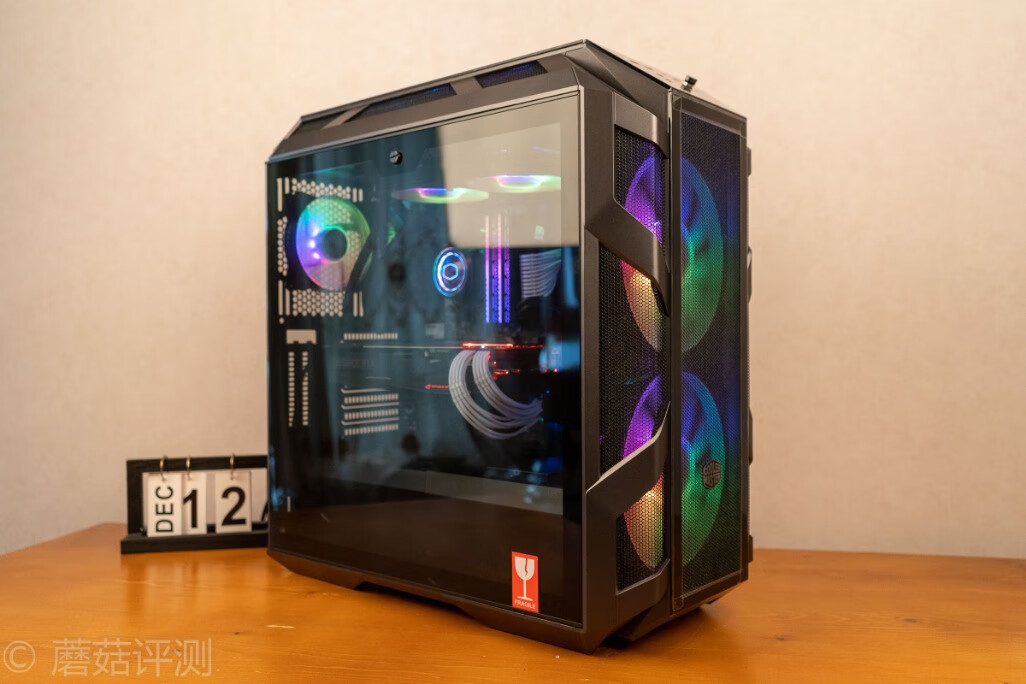

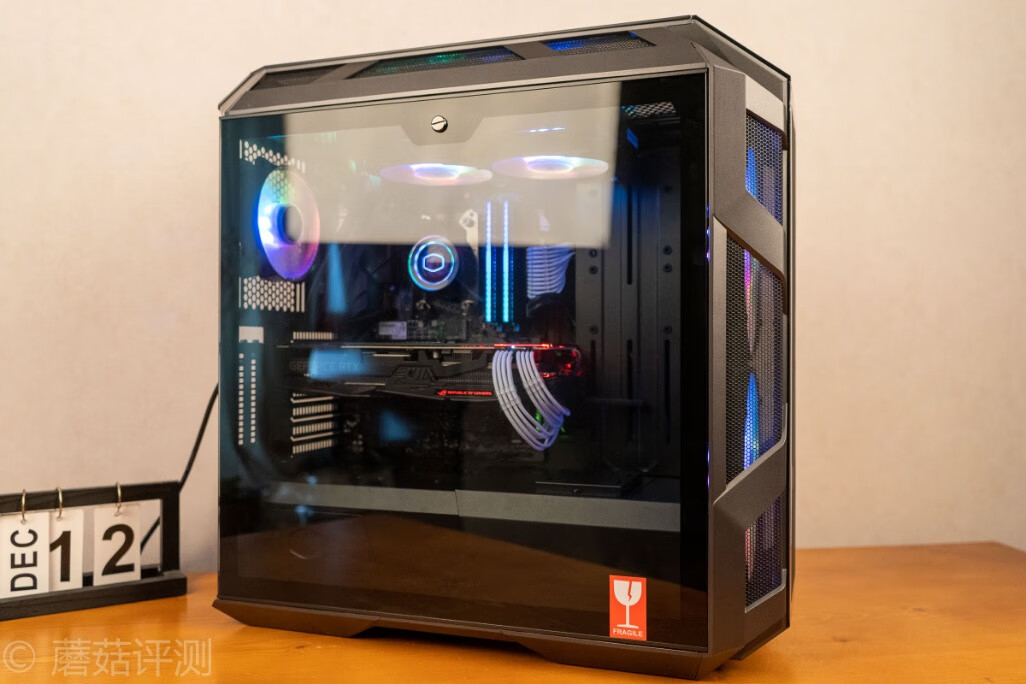

▼盖上侧板，整体的效果就大致出来了！










五、酷冷至尊(CoolerMaster)冰神P240水冷   外观&效果




▼整机的效果还是非常漂亮的，在ARGB灯效的加持下，让机箱的整体效果都非常的出色










▼稍微侧一点，就能看到漂亮的水冷头

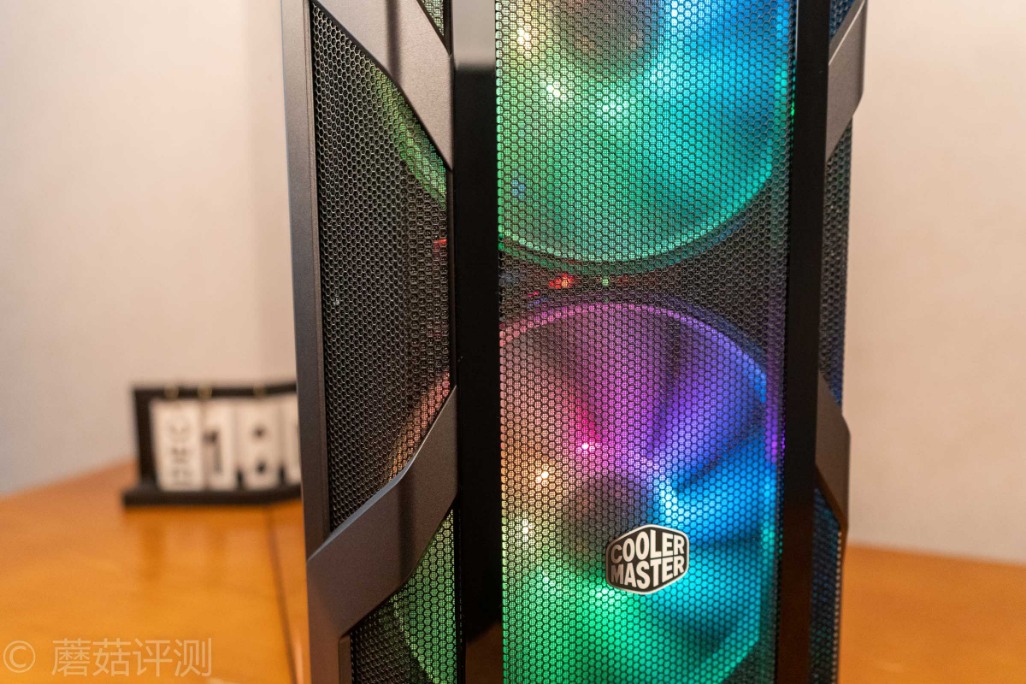

▼机箱前部的两把20cm的机箱风扇，在ARGB灯效的加持下，梦幻到不行。有的时候大了不一定好，但是这个风扇还是大的好！

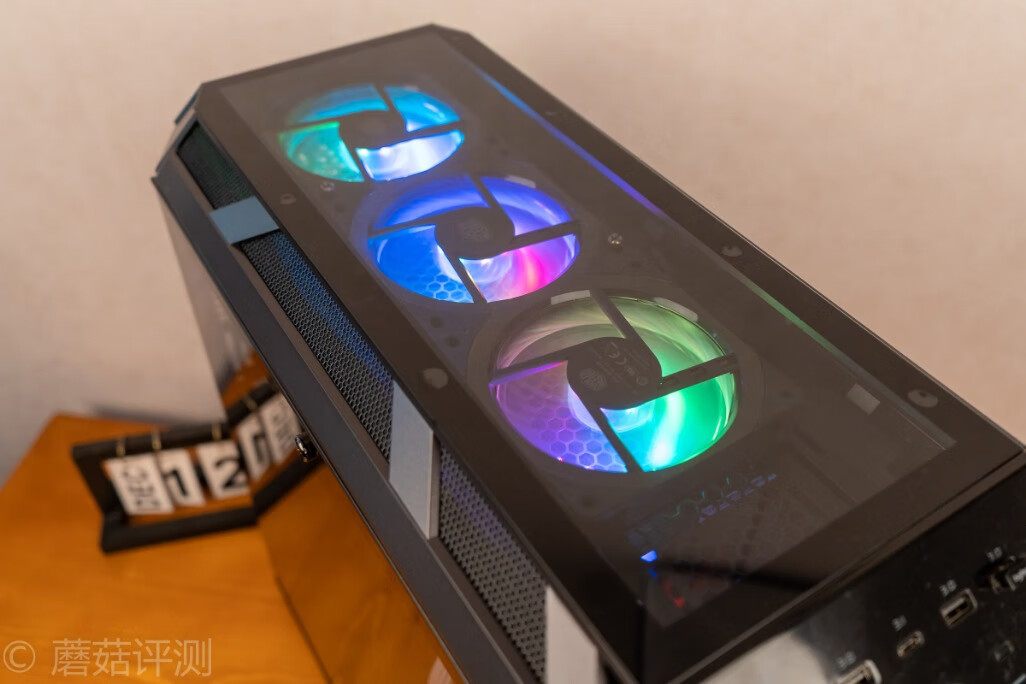

▼机箱上面还加了一把360的模组扇，辅助机箱内风道的建立

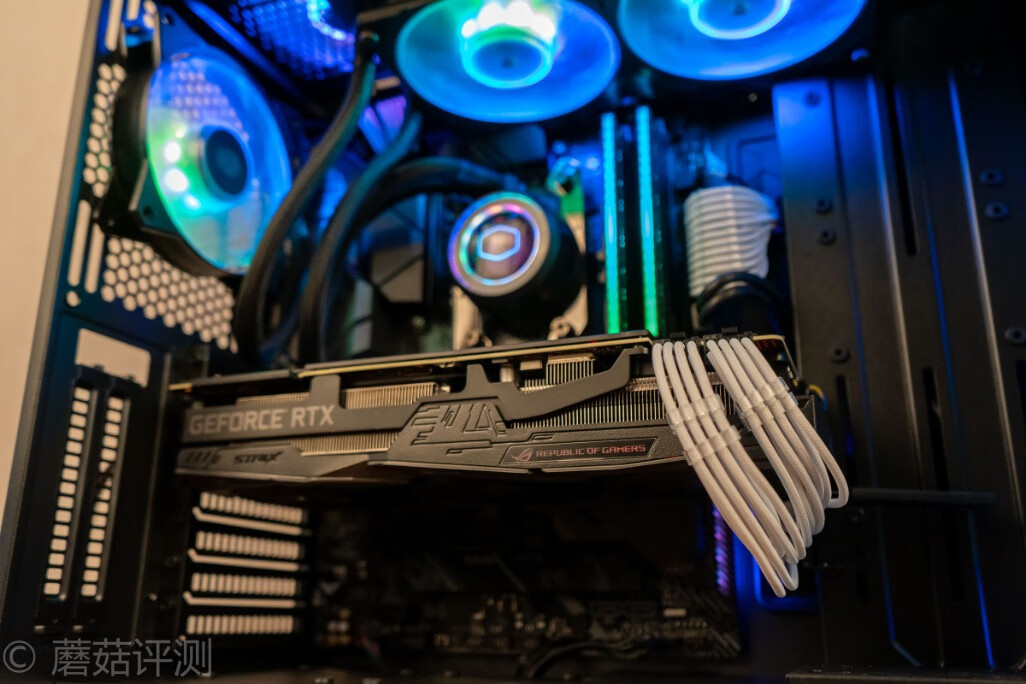

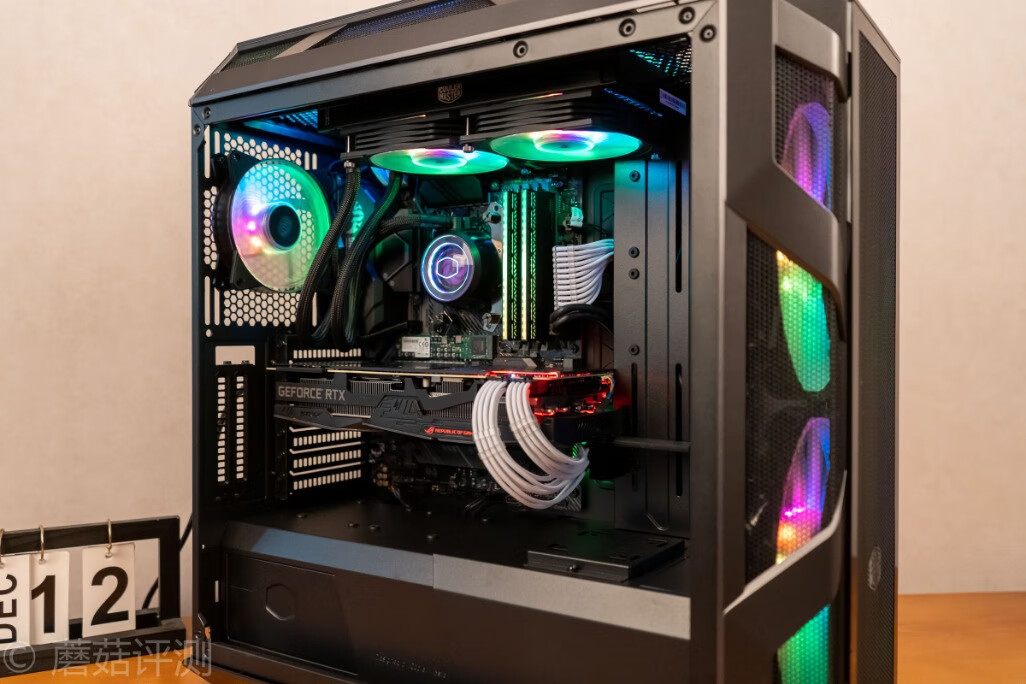

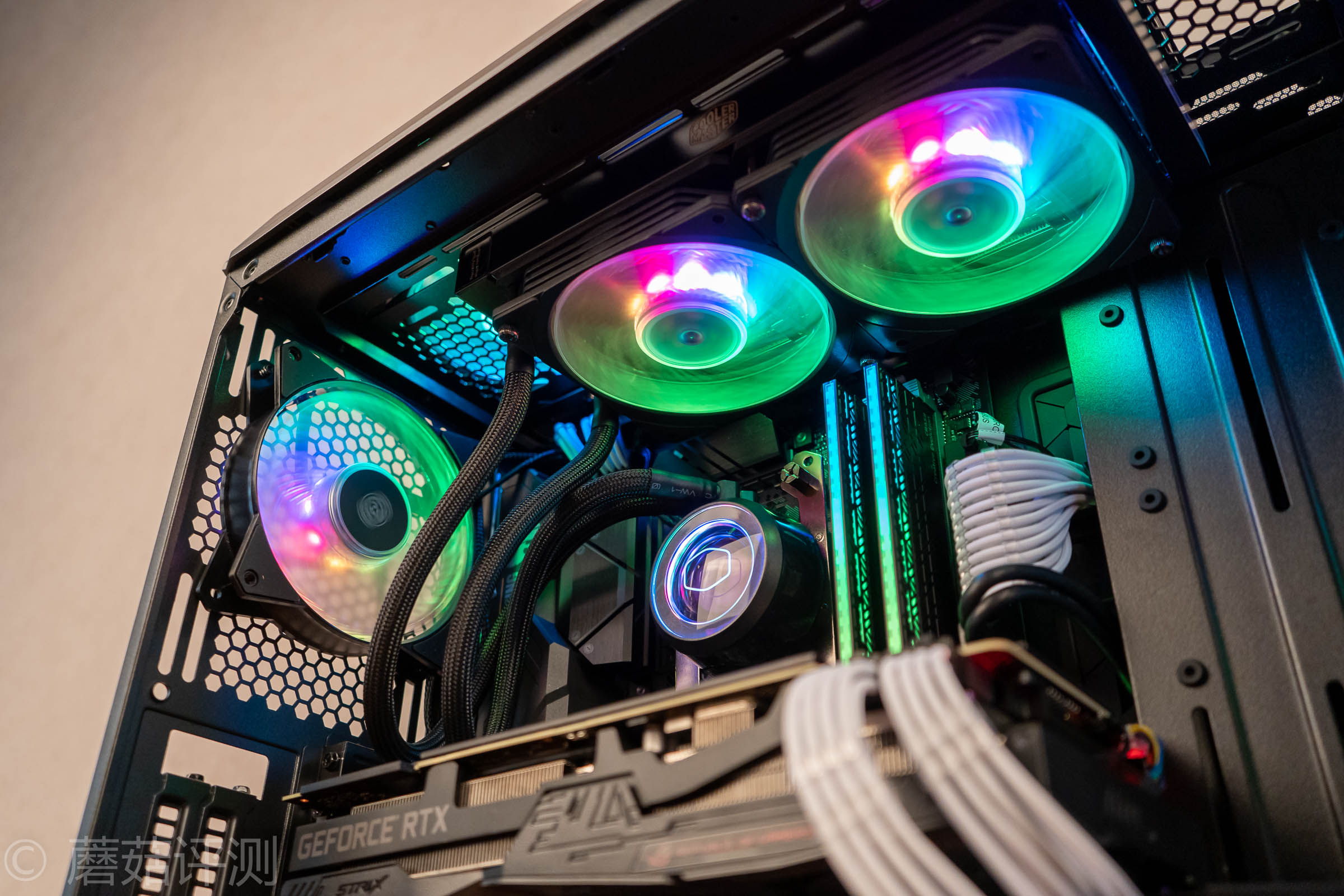

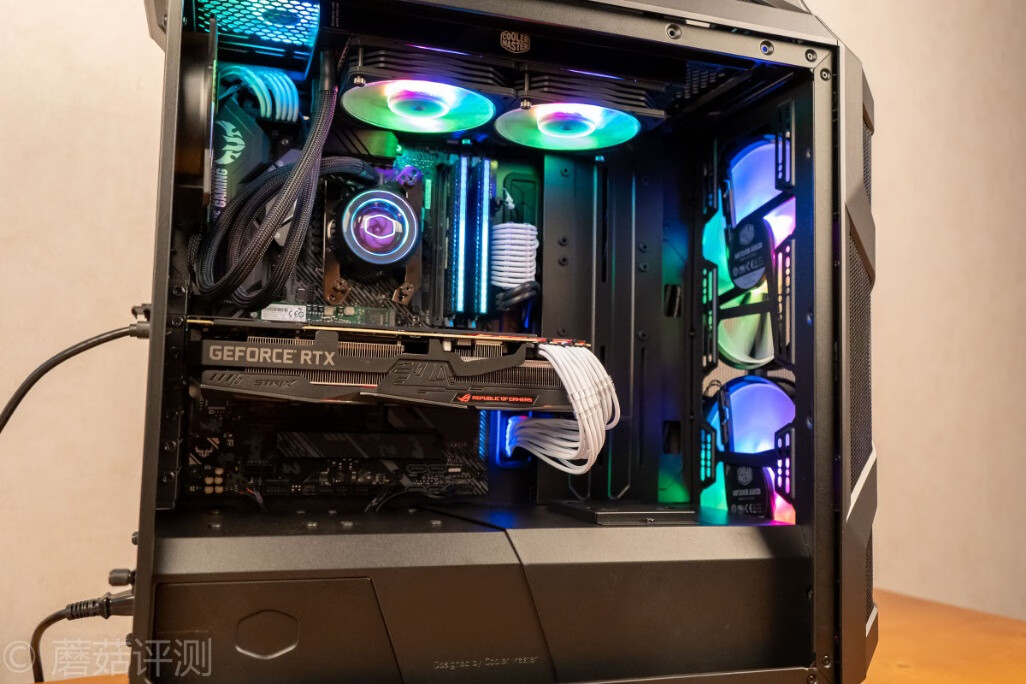

▼或许刚刚我们透过机箱侧面的玻璃盖板看不真切，拿掉玻璃盖板之后，机箱内部的一切都变得清晰了










▼稍微侧一点的效果会更加好

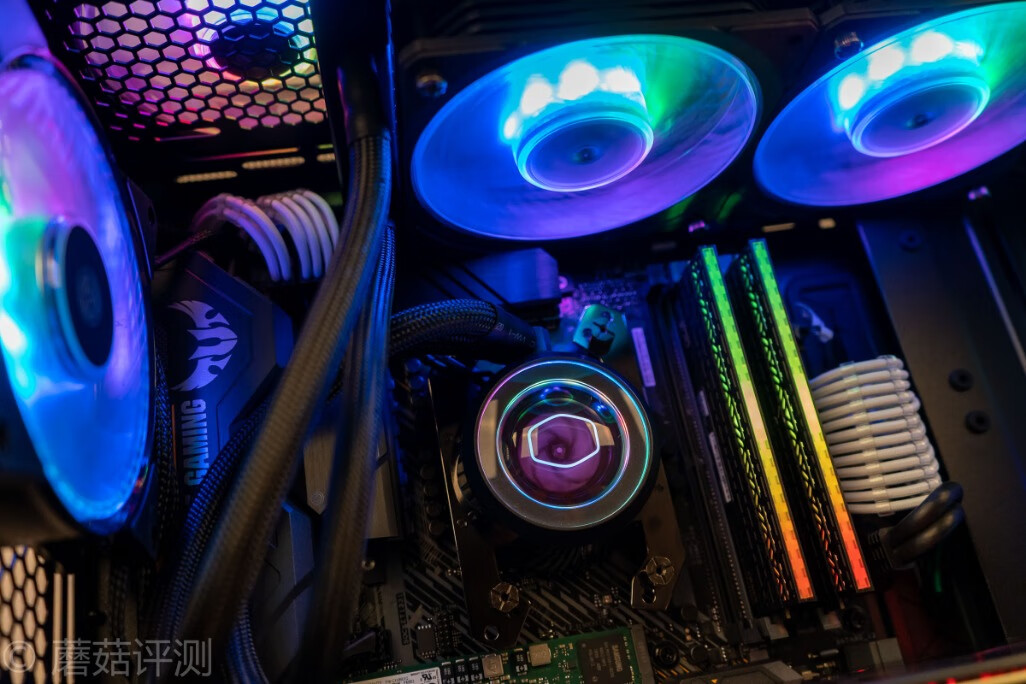

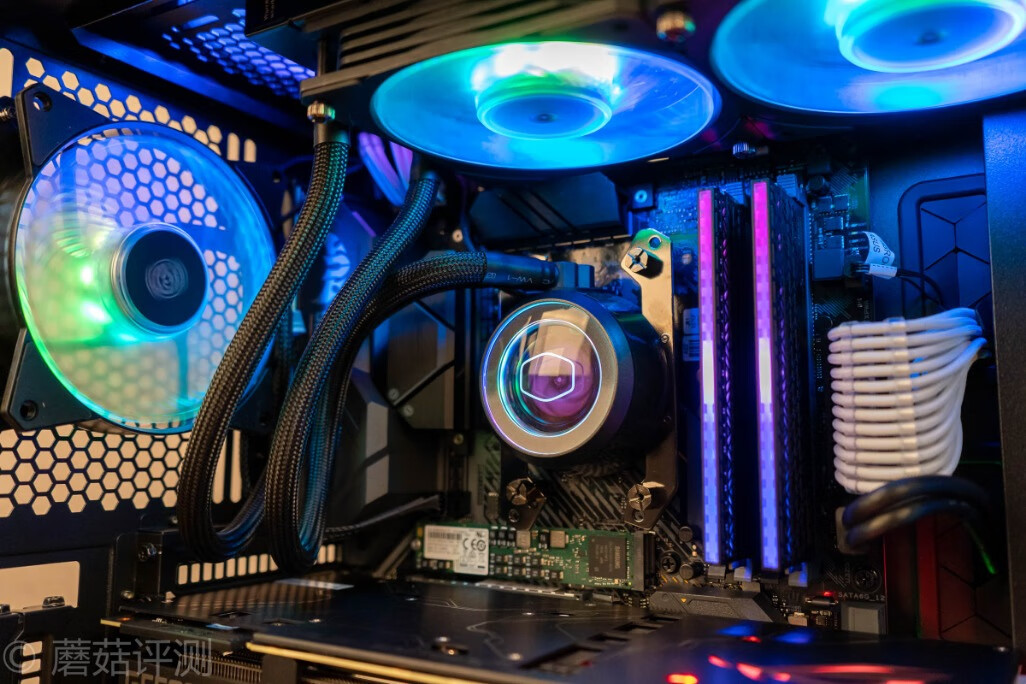

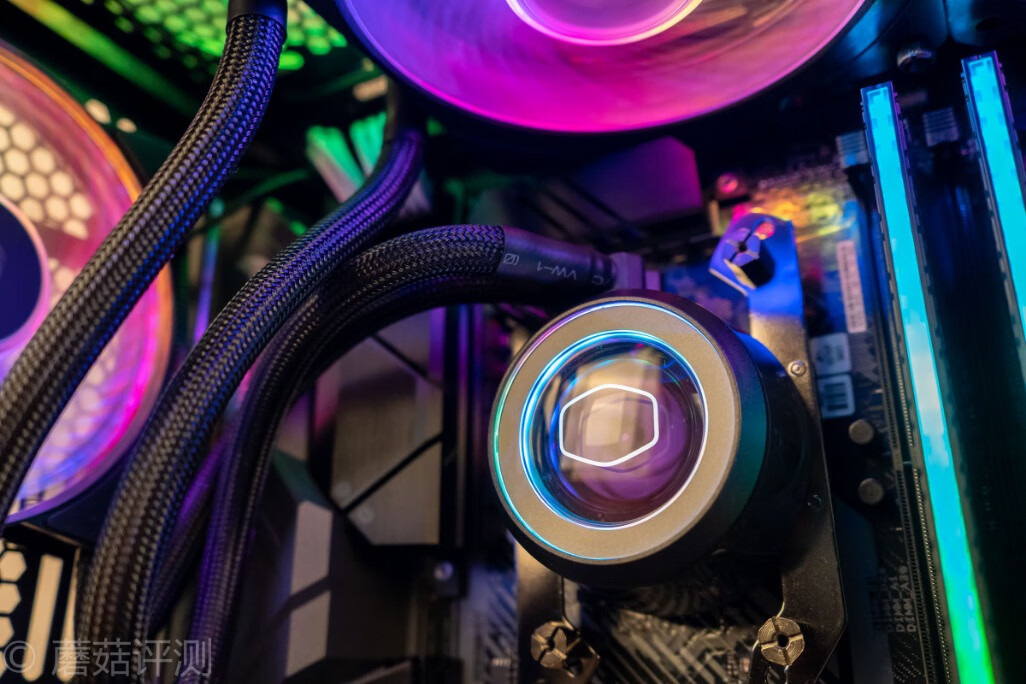

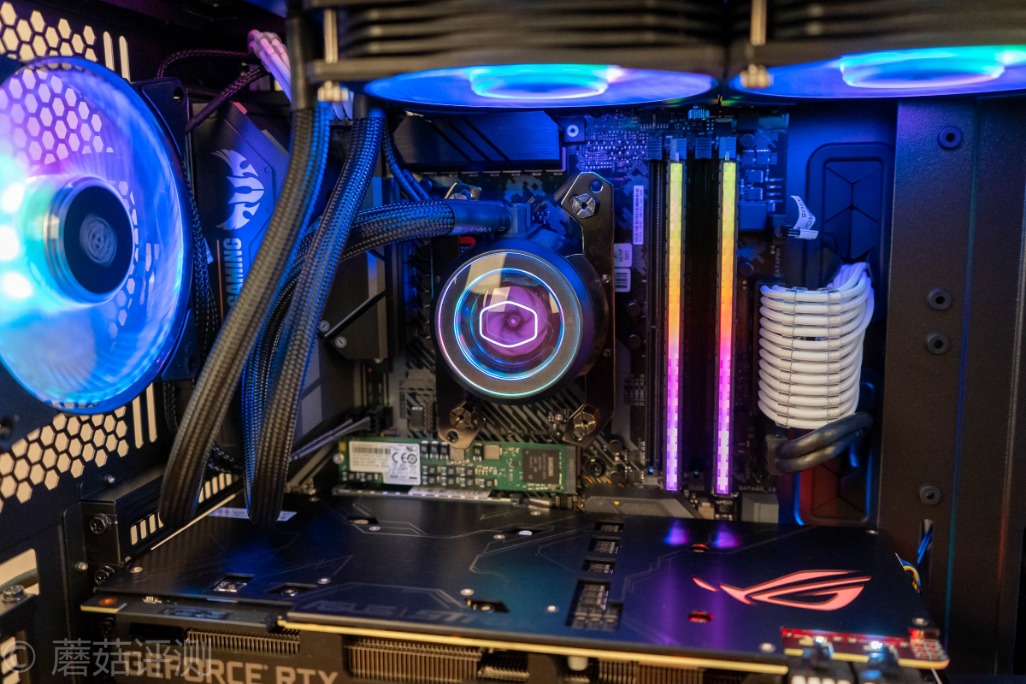

▼靠近看看水冷头部分，灯效还是很漂亮的










▼水冷头中间有一个勤劳的不停旋转的小扇叶，四周是两圈幻彩灯环










▼刚刚那个角度看不真切，到正面来看，感觉幻彩灯环不止两圈










▼至少三圈幻彩灯环，另外水冷头表面的光影效果很棒










▼我突然理解为什么酷冷至尊将这款水冷命名为幻影了










▼即使充当背景，这款水冷也是很漂亮的










六、酷冷至尊(CoolerMaster)冰神P240水冷   测试




▼首先是3700X处理器，待机温度可以控制在45℃上下波动，这个效果还是很不错的

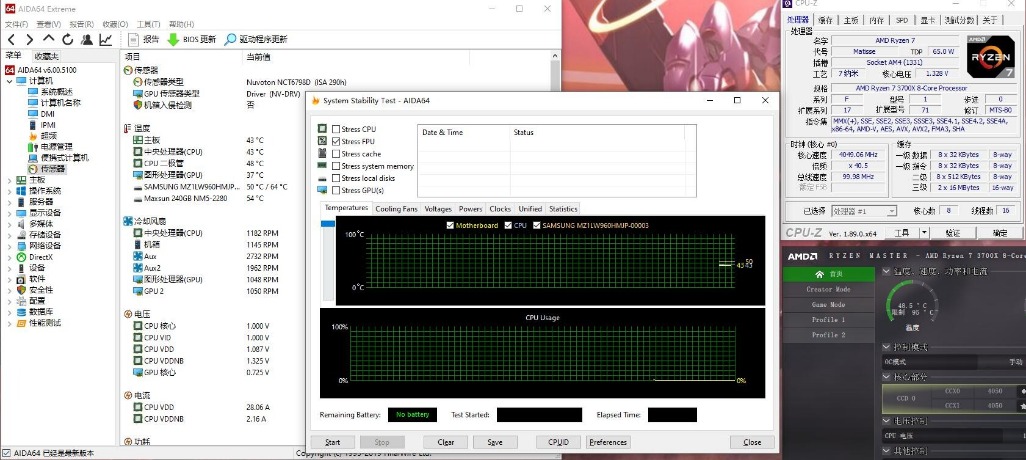

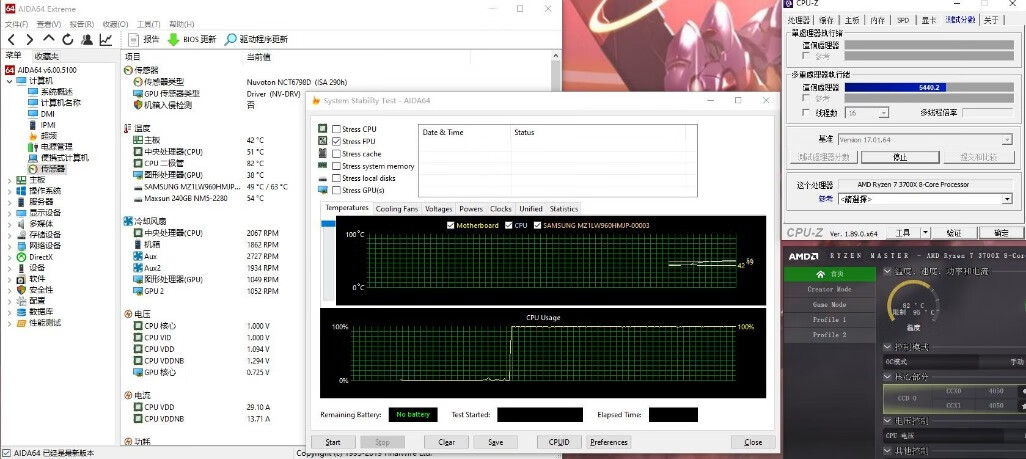

▼稍微来点压力，打开CPU-Z进行稳定性测试，处理器温度稳定在80℃左右。虽然3700X的标称TDP仅仅只有65W，但是看这个发热，感觉150W也不止啊！










▼停止稳定性测试，3700X的温度下降的并不是太快，有一个非常明显的降温曲线，更小的7nm的工艺制程，让处理器的面积缩的很小，直接影响处理器内部热量的散发

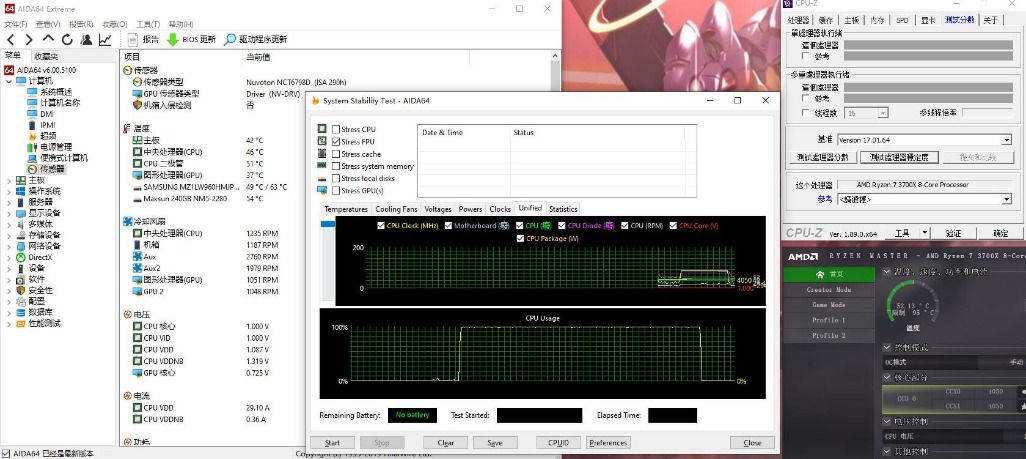

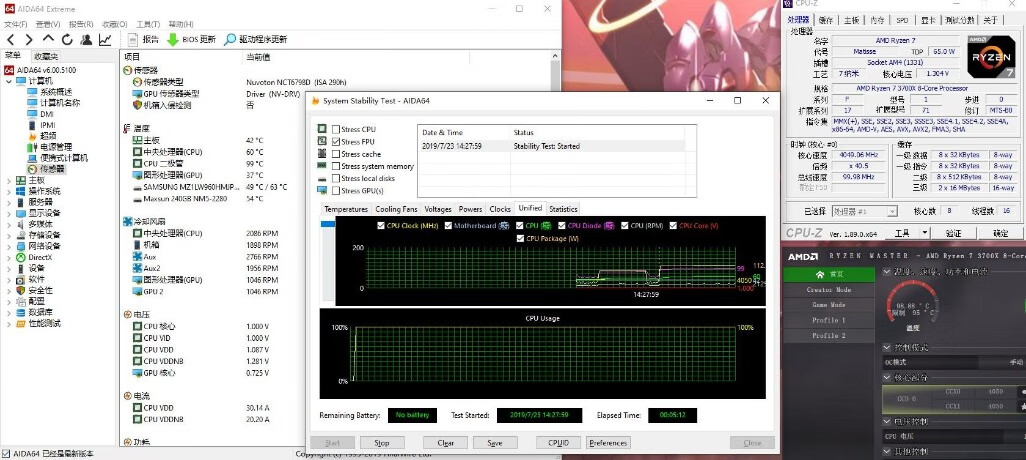

▼接着单烤FPU5分钟，处理器温度直接奔着100℃去了，根本挡不住，但是这款水冷也很强力，因为3700X虽然温度不低，但是并没有降频，没有任何性能损失










▼停止单烤FPU之后，熟悉的降温曲线，刚开始的时候就有，说明3700X这块处理器内部的散热效果并不是想象中那么优秀










▼3700X的发热实力我们刚刚看到了，但是这是我第一次测试3700X，对于这个发热水平不是太了解。我们换用9900K测试下，看看同样是8核心16线程的处理器，其在发热上到底谁更厉害！待机情况，9900K的温度仅有38℃不到，室温32℃左右，这款水冷的散热实力还是很不错的










▼稍微来点负载，试试CPU-Z的稳定性测试，9900K的温度也仅仅只有70℃上下的样子，温度并不是太高










▼停止测试没有一秒钟，9900K的温度迅速就回落到40℃上下的样子，这款水冷的散热效果确实是很不错

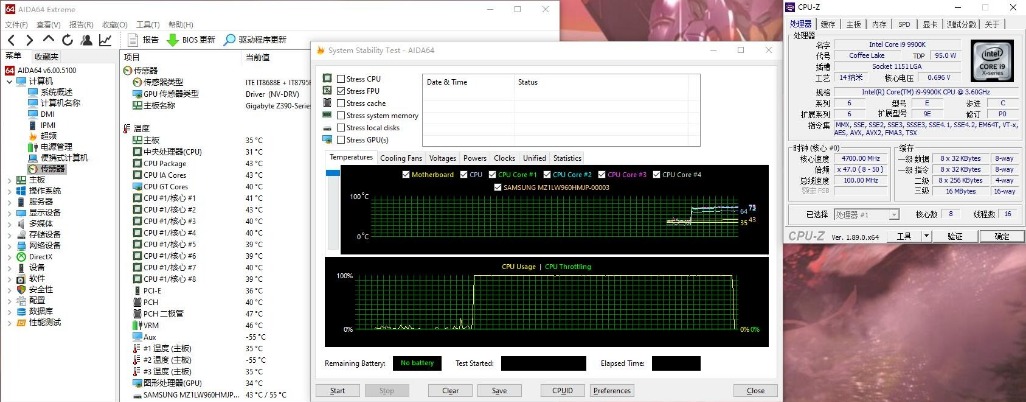

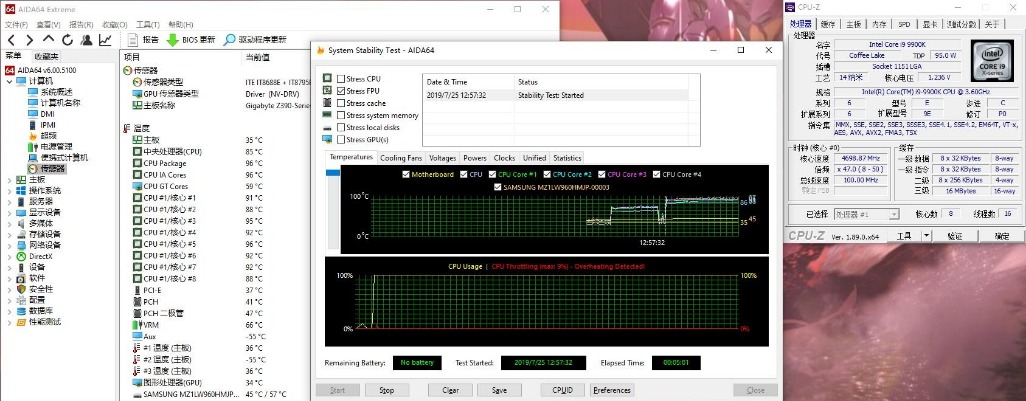

▼接着试试单烤FPU测试，在刚刚烤鸡的第一时间，9900K有轻微降频，因为这款水冷的水泵可以调节转速，刚开始的时候水泵转速还没升上来，转速上来之后，9900K的温度就被轻松的控制在92℃上下，稳定不变










▼停止单烤FPU的第一时间，9900K的温度迅速回落到45℃上下的样子










七、总结




酷冷至尊的这款水冷还是非常不错的。在外观方面，幻彩的风扇搭配上幻彩的水冷头，非常漂亮。并且，这个幻彩的水冷头外壳是透明的，可以看到里面旋转的扇叶，在光线的照射下，光影流转，有种幻影的感觉。在散热方面，虽然这是一款240冷排的一体式水冷，但是其散热实力很强大，3700X可以稳压在100℃以内，没有丝毫降频，9900K可以压在92℃上下，这个成绩对于一款240冷排的一体式水冷来说，已经是非常优秀的了。最后，这款水冷的水泵供电线是4Pin的，可以自动的调节转速，在需要静音的时候降低转速，在需要散热的时候满速运行，很棒！




最后，我们聊聊3700X的发热。首先是这个65W的TDP极具迷惑性，让我们都以为3700X的发热并不是太夸张，并且还有7nm的工艺制程加持，进一步让我们对3700X的发热抱有不合理的期望。但是在实际使用过程中，这颗3700X的发热，或许丝毫不会比9900K弱，这两块处理器在满载运行的时候，温度都在90℃以上，3700X更是一度逼近100℃。发热上，3700X和9900K差不多，那么在功耗上，二者肯定不会相差太大！




之前9900K发布的时候，让一众Z390高端主板加强了一波主板供电和散热，这次的三代锐龙处理器发布，给我们带来了供电用料同样豪华的全系X570主板。X570供电的给力和3700X满载功耗的给力是相辅相成的，如果你看到3700X的65W的TDP就以为这块处理器就是一个小朋友，进而忽视它的时候，你会因此吃亏的，满载的3700X会教你的主板做人。X570全系的豪华主板供电也有了一个合理的解释3700X就已经这样了，上面还有3800X、3900X，这两个肯定也是吃功耗的大火炉！选择一款靠谱的X570主板以及处理器散热很重要。




谢谢大家！
