一、前言




全新一代的RTX20系列显卡，发烧的玩法和前几代显卡完全不一样。前几代显卡，我们可以在散热和供电允许的情况下，享受一下超频的**，甚至可以以下犯上。而现在，更加先进的Boost4.0技术的加入，让显卡的核心可以自动超频，即使不手动超频，我们也能享受到频率Boost所带来的性能提升的**




在这种情况下，显卡的堆料似乎更加容易发挥作用。并且，供电和散热部分的加强，也能让显卡运行的更加稳定、安静




但是，性能对于一款高端显卡仅仅是一个方面，散热、噪音、外观、稳定性等等方面都是需要考虑的。索泰一直都是显卡堆料方面的王者，但是最近，似乎索泰对于显卡的理解又有了一些更加深入的东西，我们一起来看看吧




二、ZOTAC 索泰 RTX2070 玩家力量至尊PGF OC14 显卡   外观

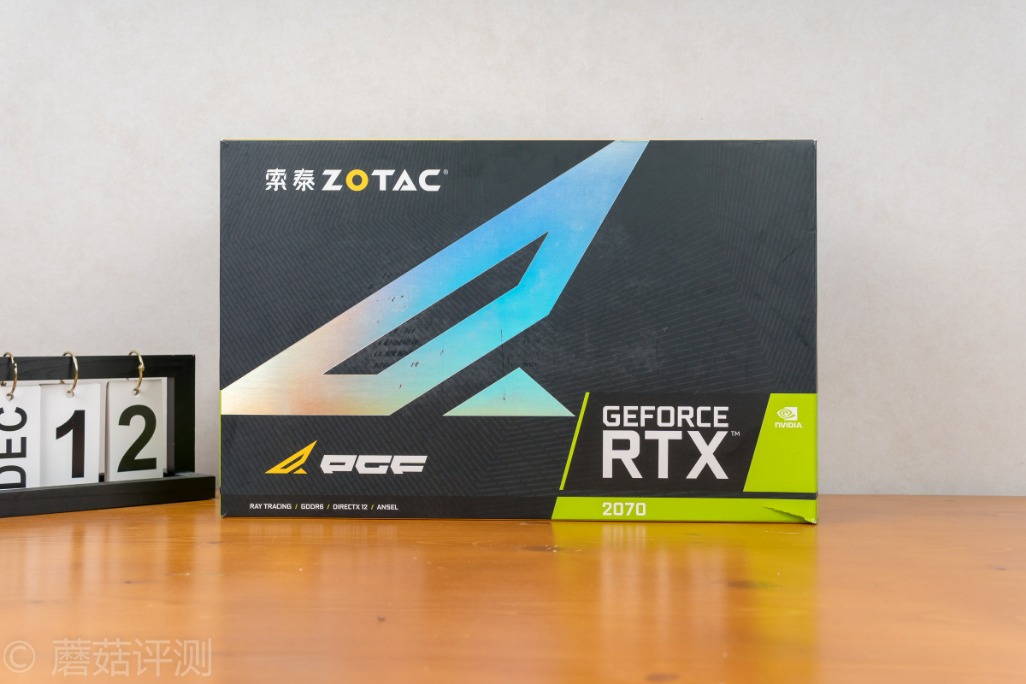

▼索泰顶级的显卡包装看起来反而要简洁许多，简单的黑绿搭配，中间是一个硕大的PGF的LOGO，不过这个LOGO也是幻彩RGB的，哈哈

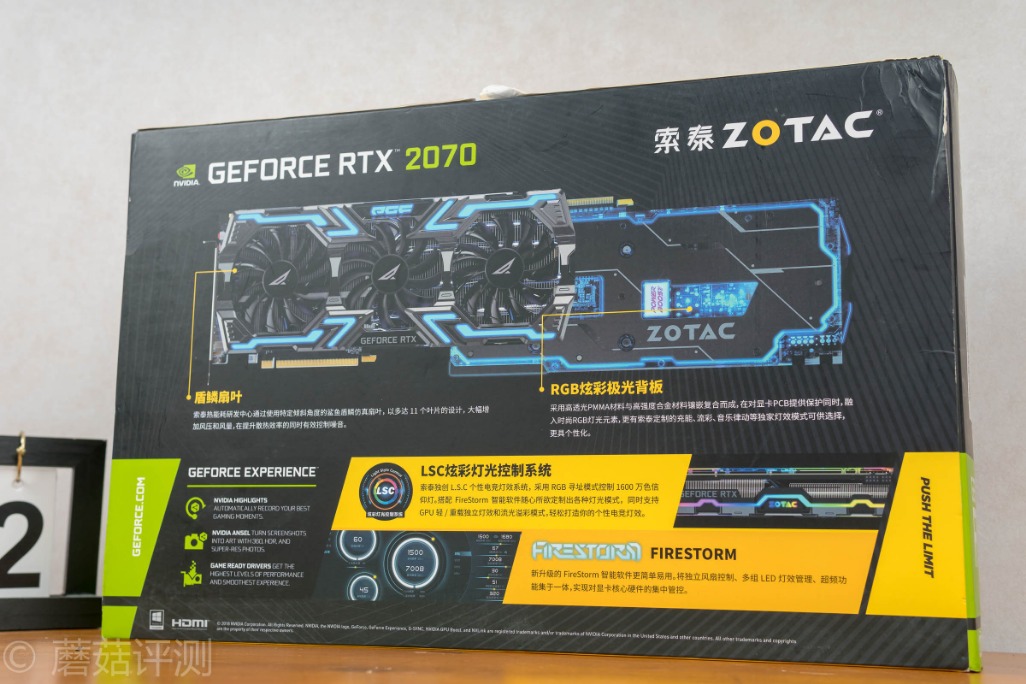

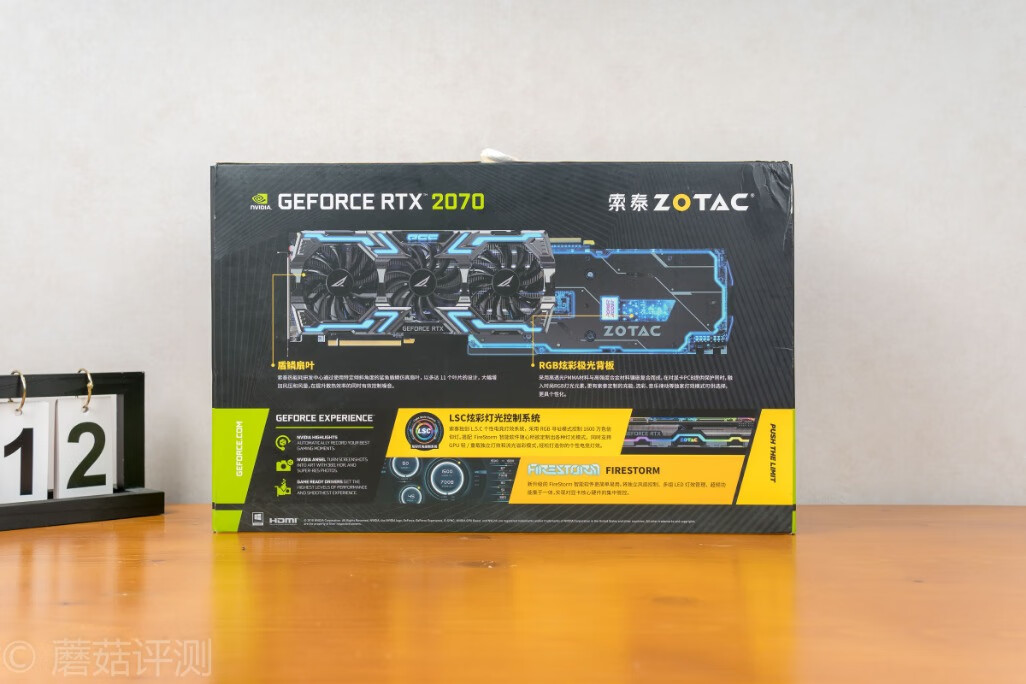

▼包装的背面几乎全部都在介绍显卡的这个酷炫的外观和灯效，看起来就很漂亮的样子










▼靠近看看，索泰RTX2070 PGF的这个灯效还可以通过相应的软件来控制，并且这个软件还可以控制电压和超频，有点意思的

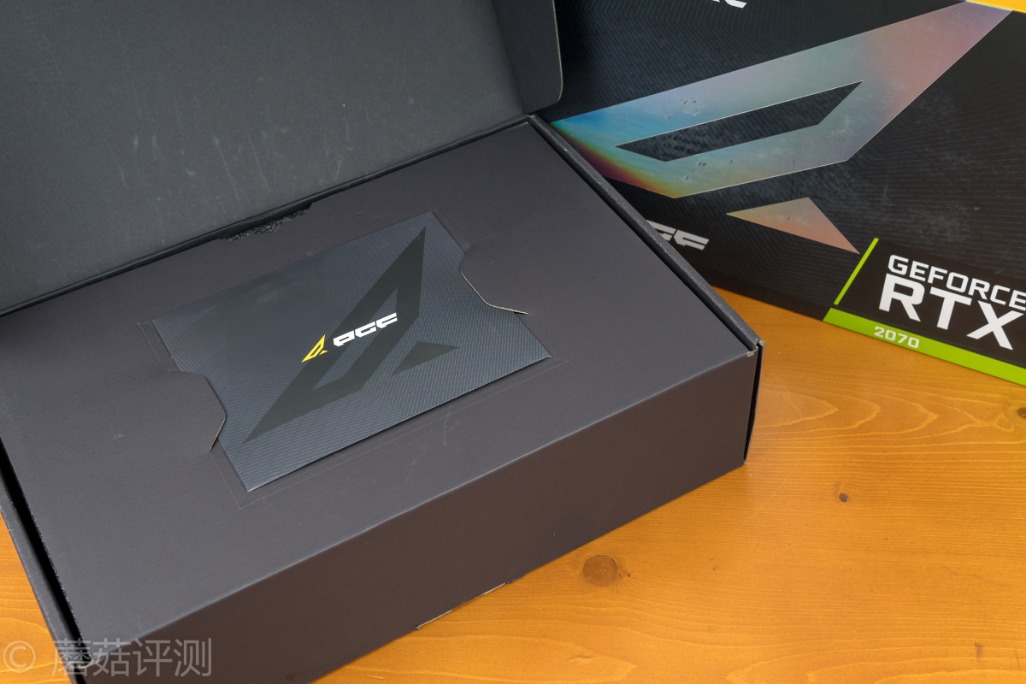

▼显卡的包装采用了传统的抽拉式，拉出来之后，里面是一个纯黑色的纸箱，上面印着PGF的字样










▼打开纸箱，首先看到的是一个印着PGF的纸带

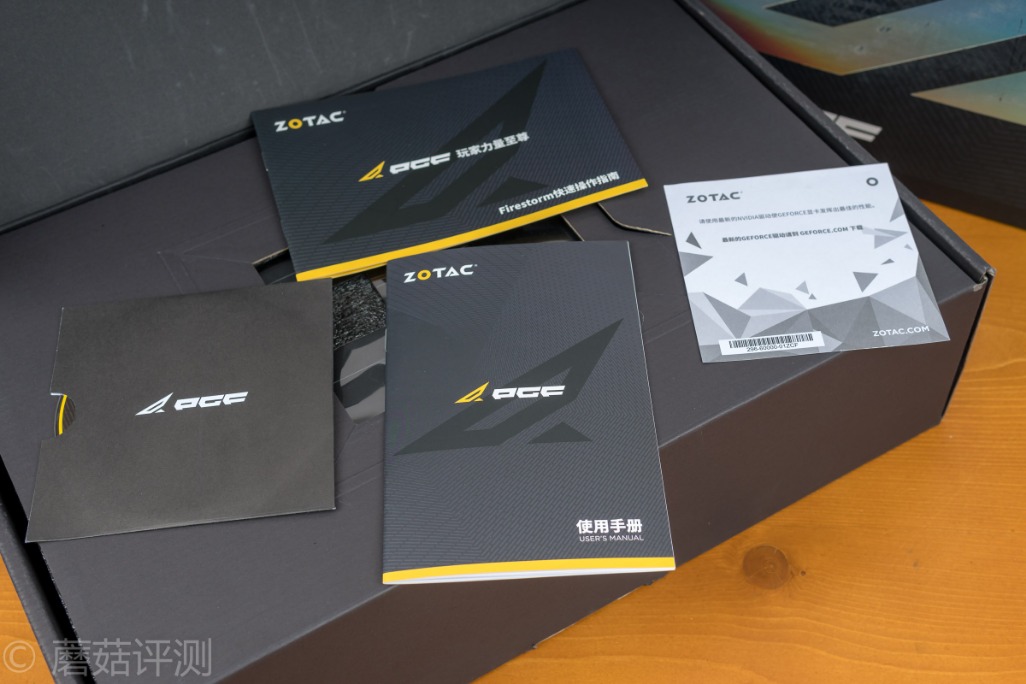

▼里面是一些说明书、保修卡之类的，另外还有一张光盘，感觉PGF这种级别的显卡是不是应该配送一个定制的驱动U盘呢？感觉会更加上档次，也会更加实用










▼打开包装，首先看到的是一块显卡背板，这款显卡采用了双背板的设计










▼拿开显卡背板，我们终于可以看到显卡本体了

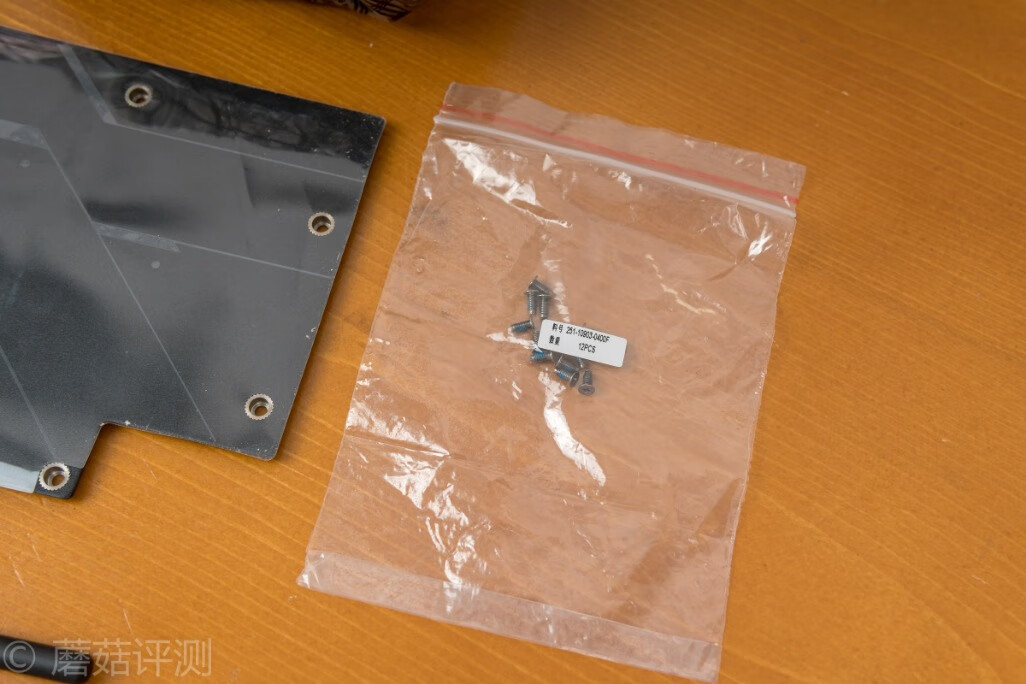

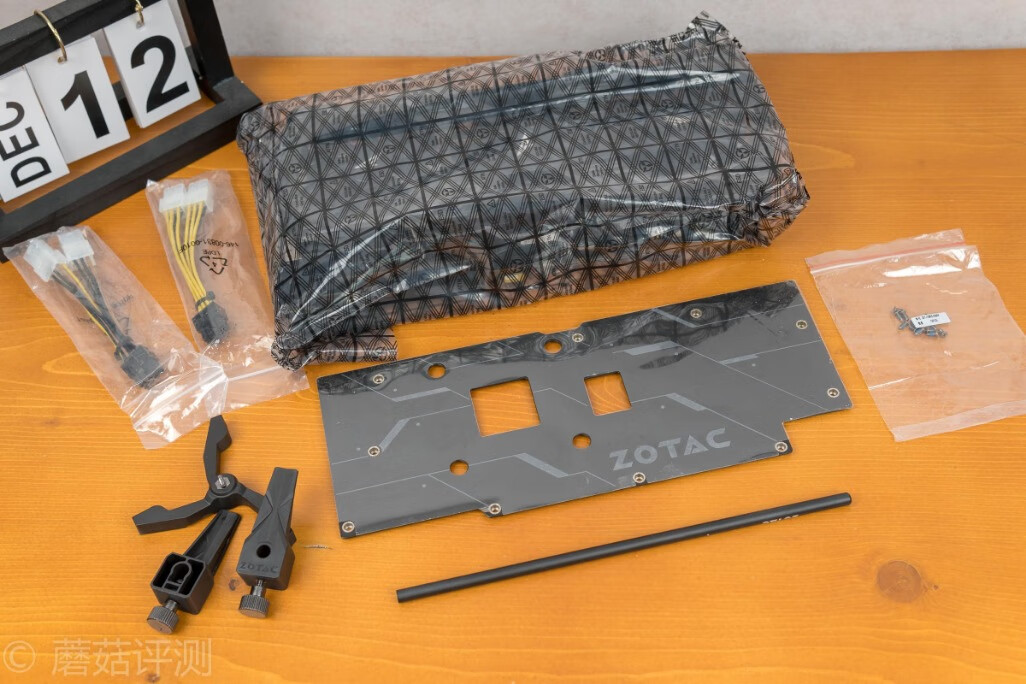

▼将包装内部的配件全部拿出来，索泰RTX2070 PGF、供电转接线两根、显卡背板一块、显卡背板的固定螺丝一包和一个专用的显卡支架










▼索泰这块RTX2070 PGF显卡真的用心的，帮用户提前考虑到了兼容性的问题，配了一块普通的金属背板，让用户可以自行根据情况来选择

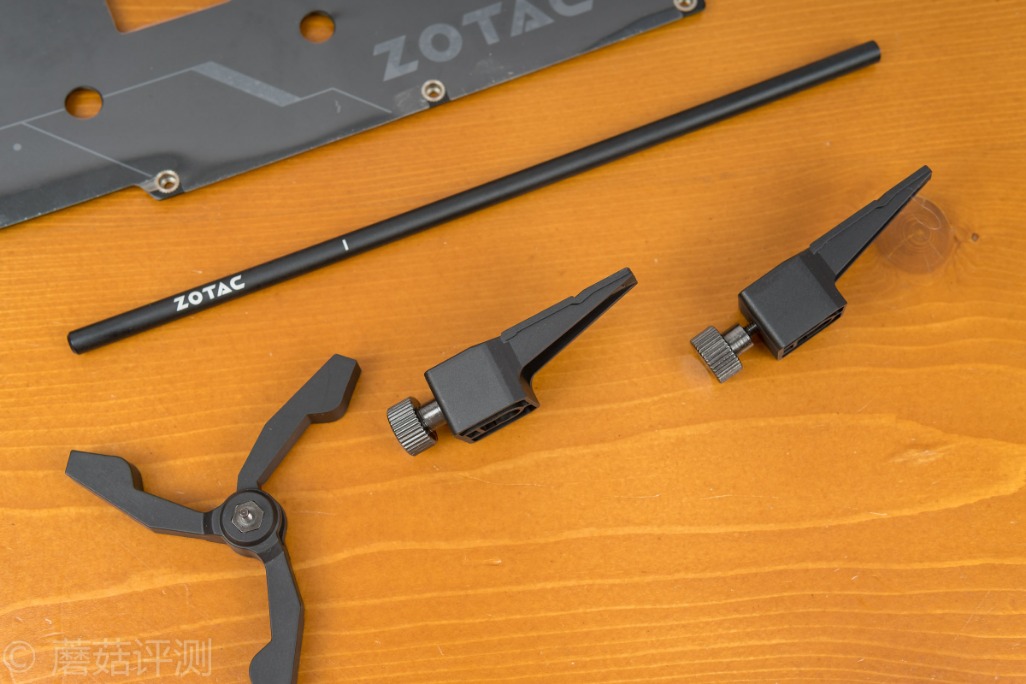

▼索泰原装的显卡支架，摸上去质感很好，材质上用了不少金属，在固定方式上采用了上下双夹的设计，更加稳固，并且这个显卡支架的底座是三角设计的，其中两脚可以活动，兼容性不错，可以适应不同机箱的底部情况










三、ZOTAC 索泰 RTX2070 玩家力量至尊PGF OC14 显卡   外观

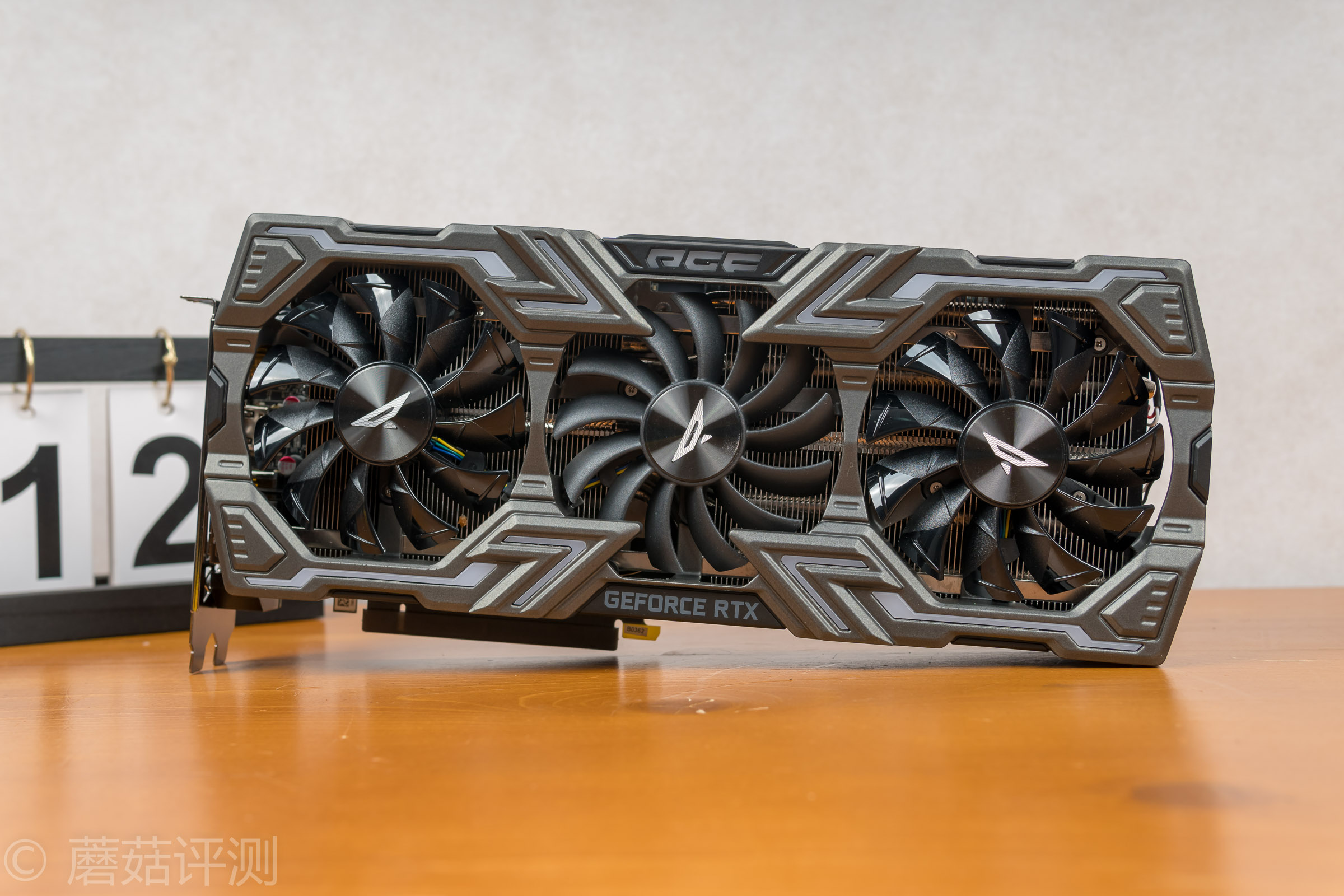

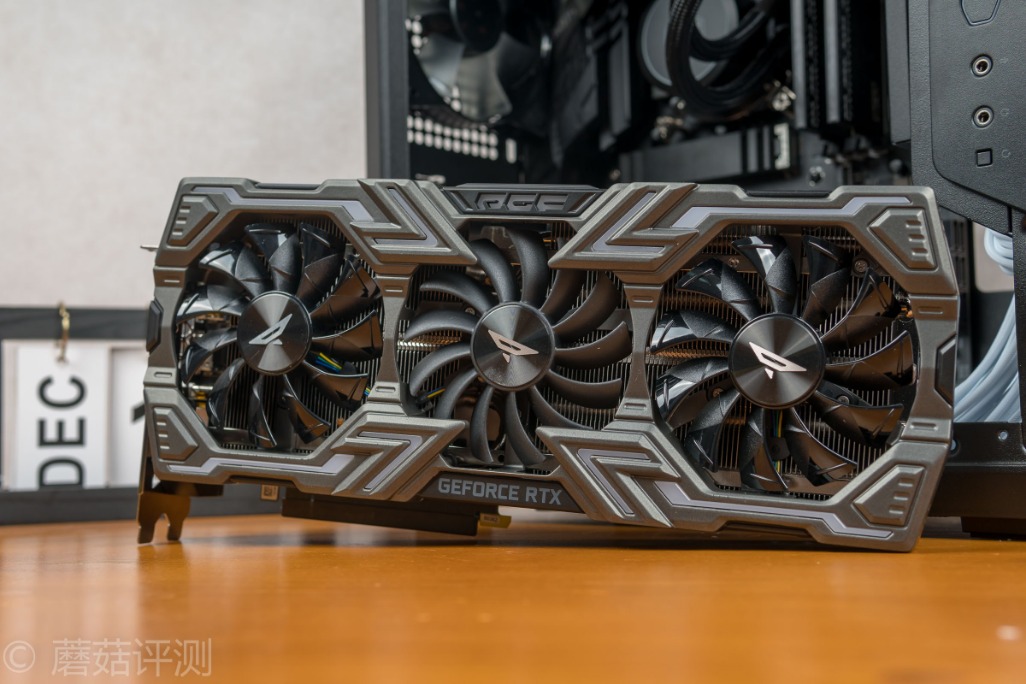

▼索泰这块RTX2070 PGF刚拿出来，就给人一种非常强力的感觉，外形设计方面非常复杂，各种造型、各种灯带，散热方面就非常给力了，三风扇设计，并且不同位置的风扇还采用了不同的合计，应该是有针对性的考量过风道和散热效果

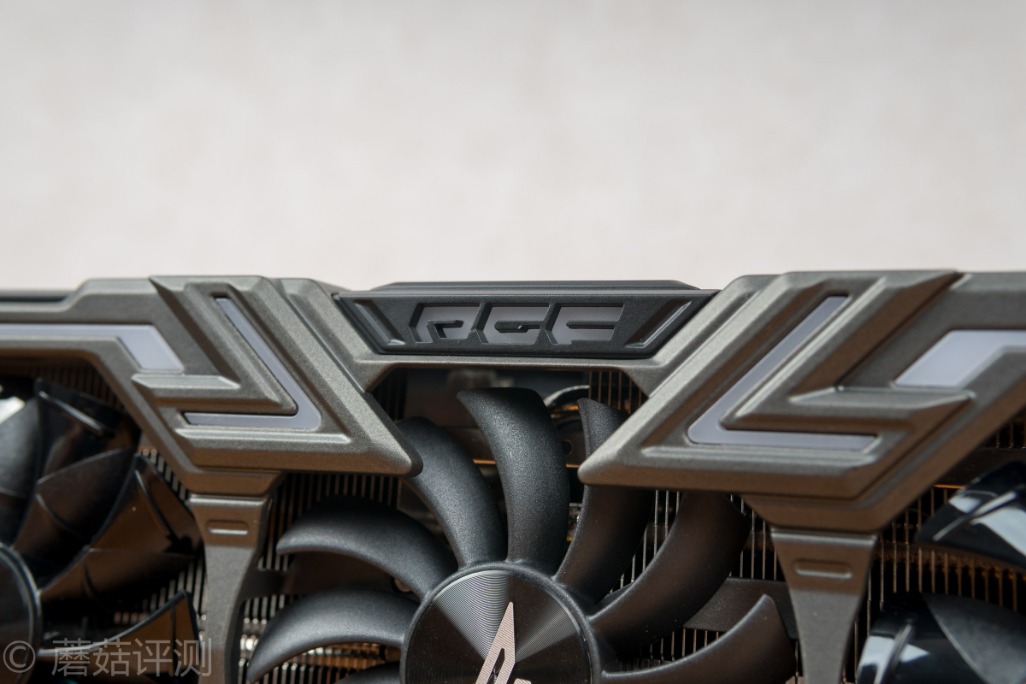

▼显卡的最上面的中部位置还有PGF的LOGO，并且看起来也是可以亮的

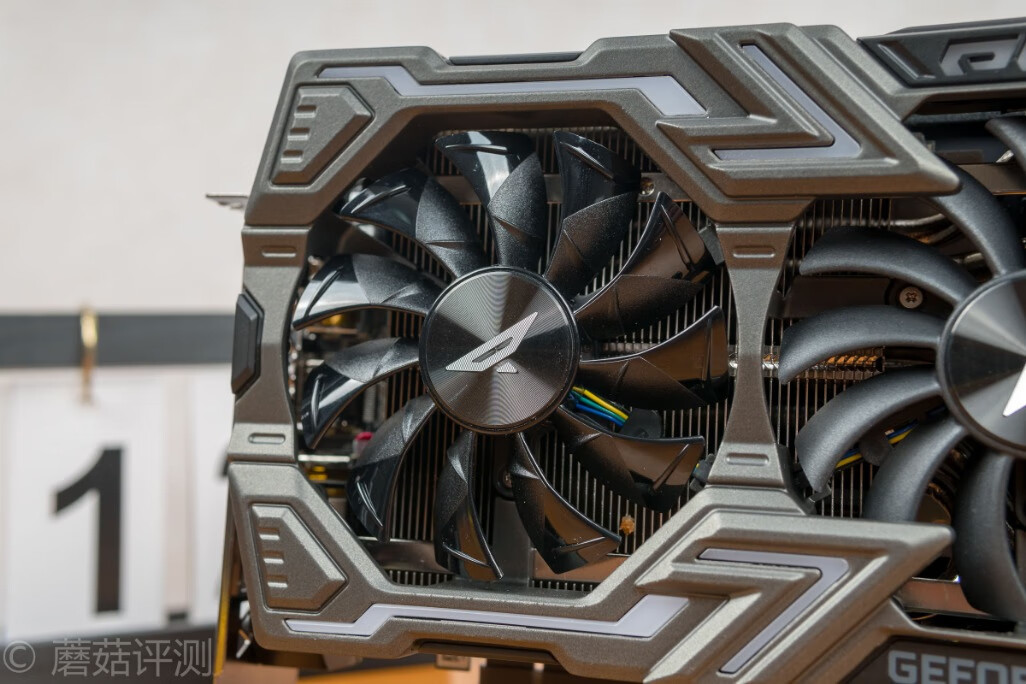

▼显卡左侧的风扇，风扇中间是熟悉的PGF的LOGO，外观上还采用了拉丝处理，在扇叶方面，其采用11片的设计，相信在风量和静音方面会有更好的表现，同时在叶片上，还有不同的材质、两条隆起的筋条设计，进一步控制噪音和风道

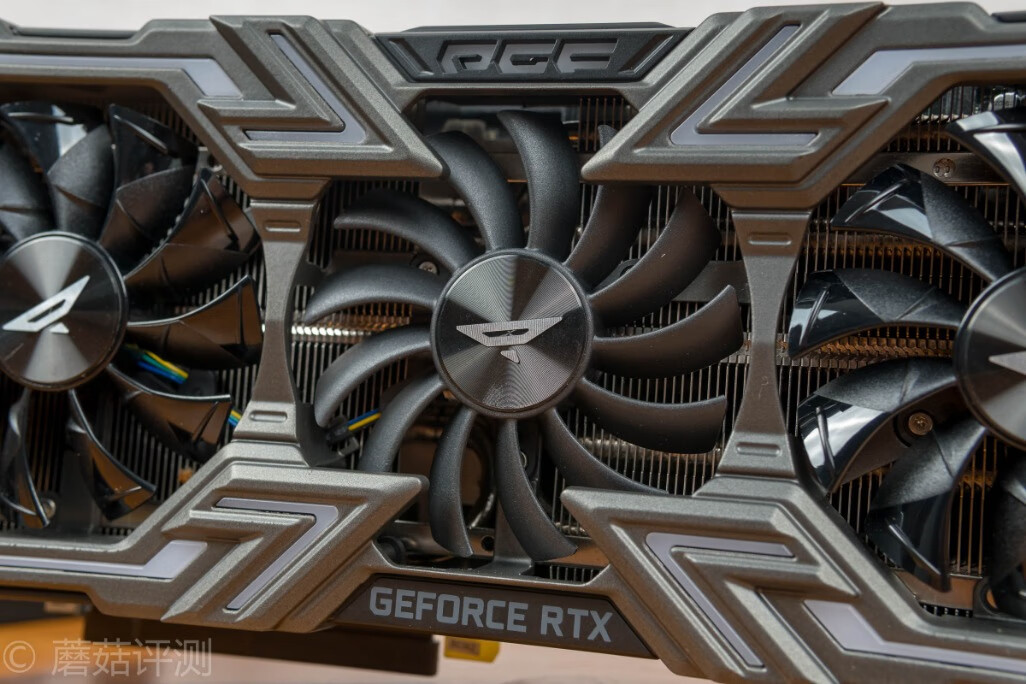

▼中间的这把风扇就感觉普通了一些，但是在扇叶数量上又多了两片，达到了13片，并且扇叶整体看起来非常圆滑，角度很大，应该风量和风压都不会小










▼右侧的风扇和左侧的风扇设计相同

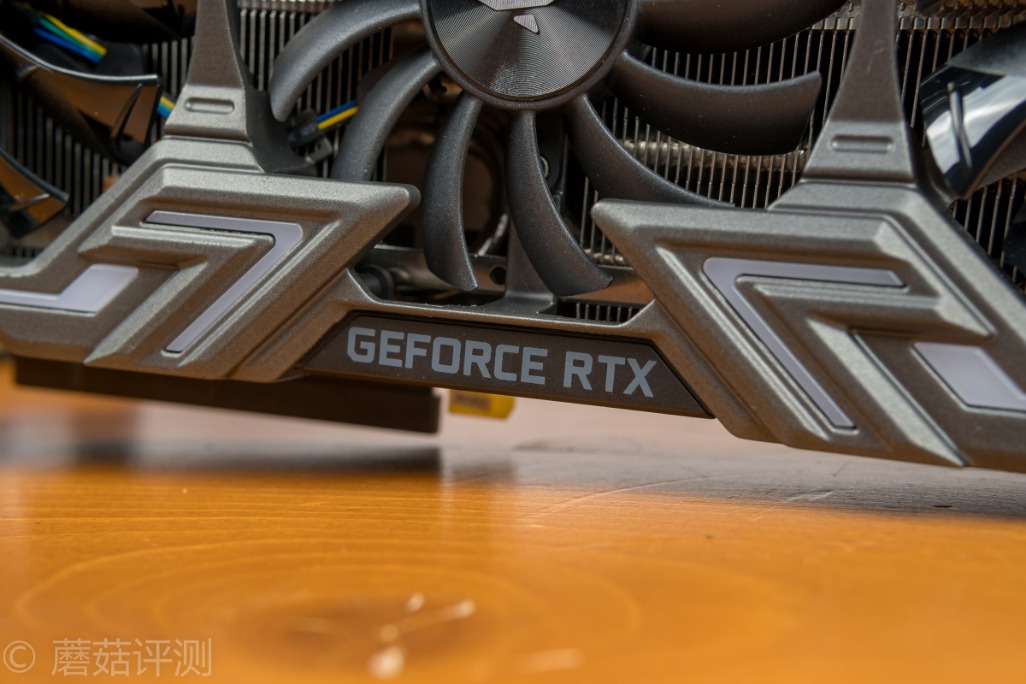

▼在中间散热风扇的底部，我们可以看到小小的GEFORCE RTX的字样

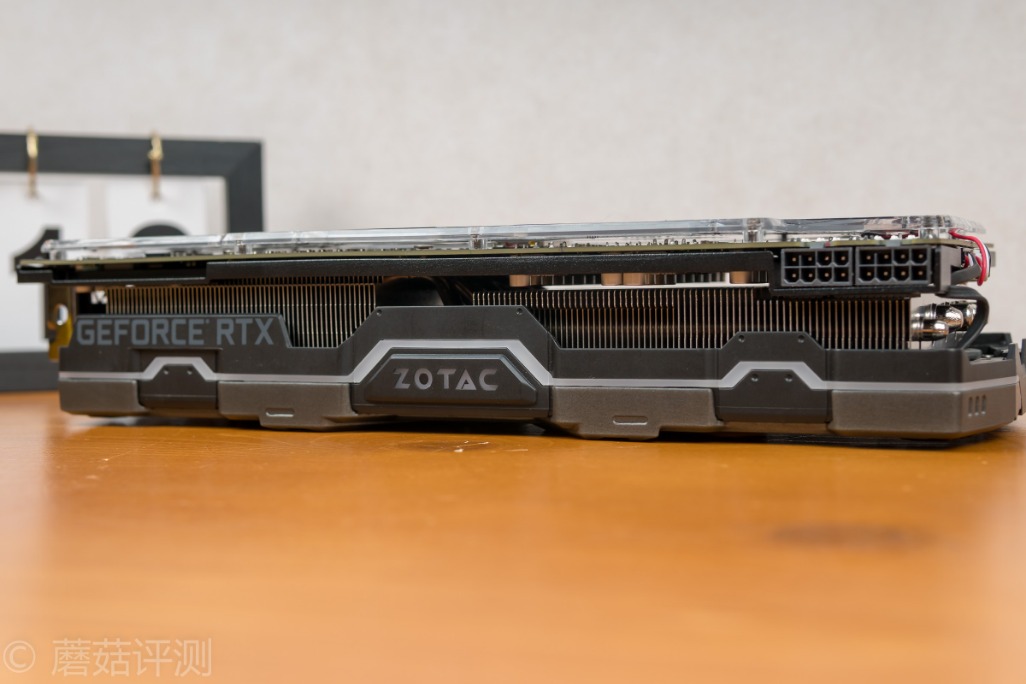

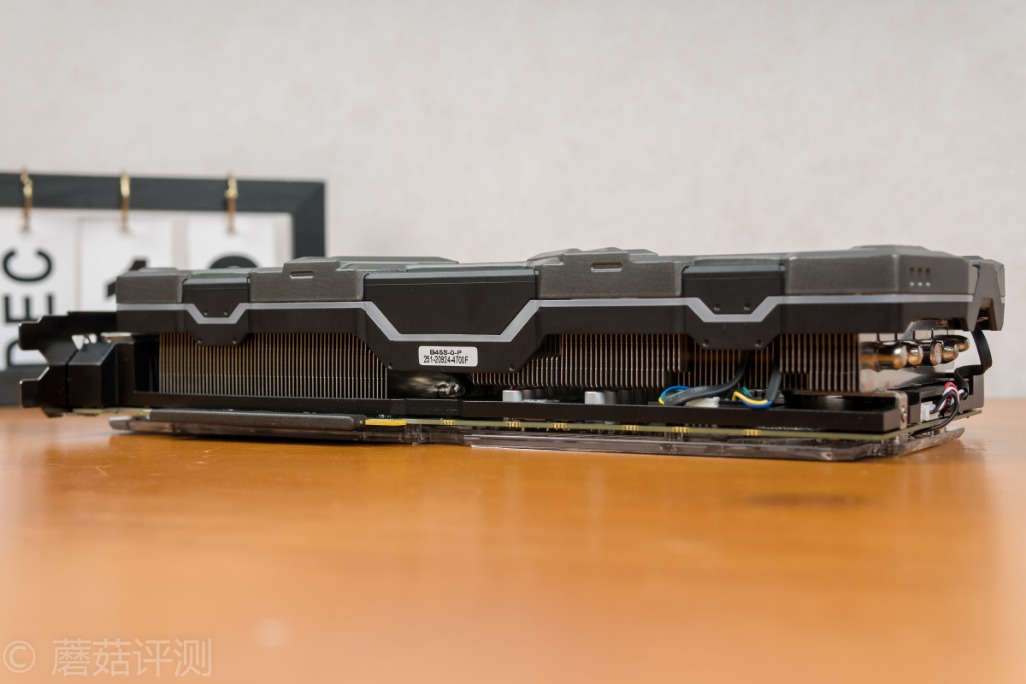

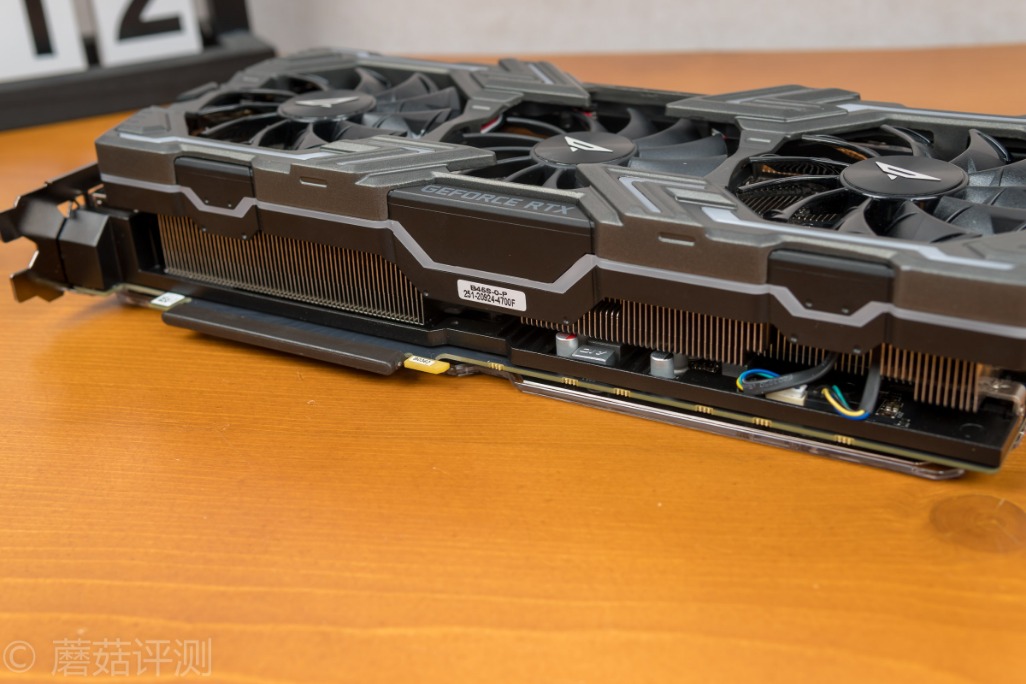

▼看到显卡的侧面，或许我们可以理解什么叫堆料了……之前在讲笔记本散热的时候，我们聊了到一个散热的概念，对于传统的散热鳍片式风冷散热系统，散热上限并不是由几根热管、热管有多粗来决定的，而是风量和热交换的面积来决定的，风量由风扇来提供，热交换面积就看散热鳍片的面积和厚度了。索泰RTX2070 PGF这款显卡的侧面很厚，可以看到非常大量的散热鳍片，基本上不用怎么测，就知道这块显卡的散热会很给力。并且，显卡的侧面还有大量的RGB灯带和LOGO

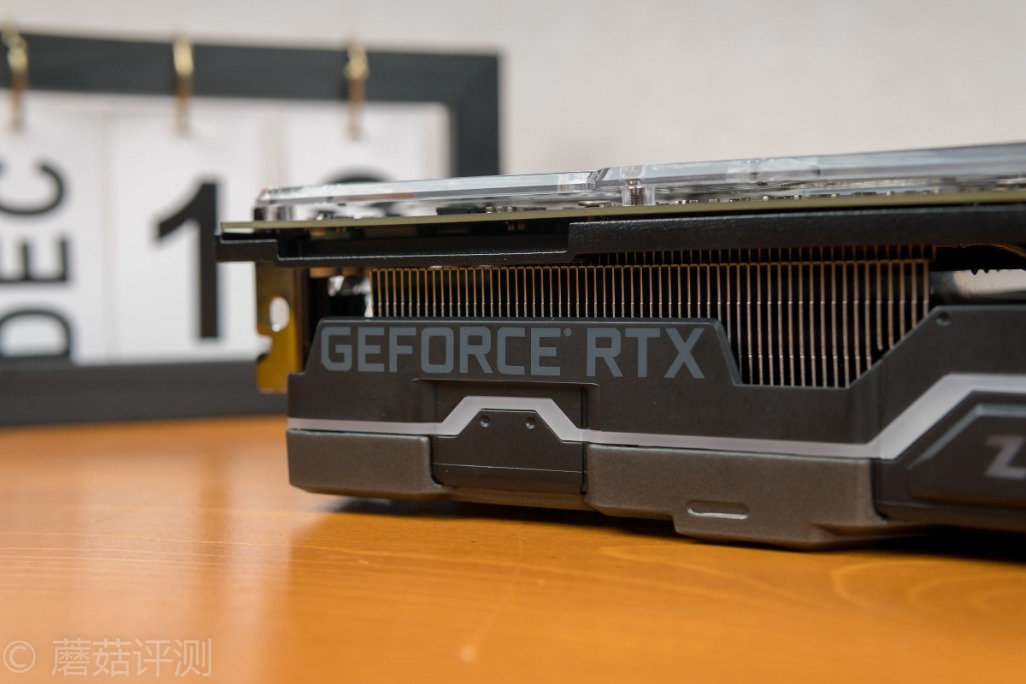

▼靠近看看，显卡左侧的GEFORCE RTX貌似是不会亮的

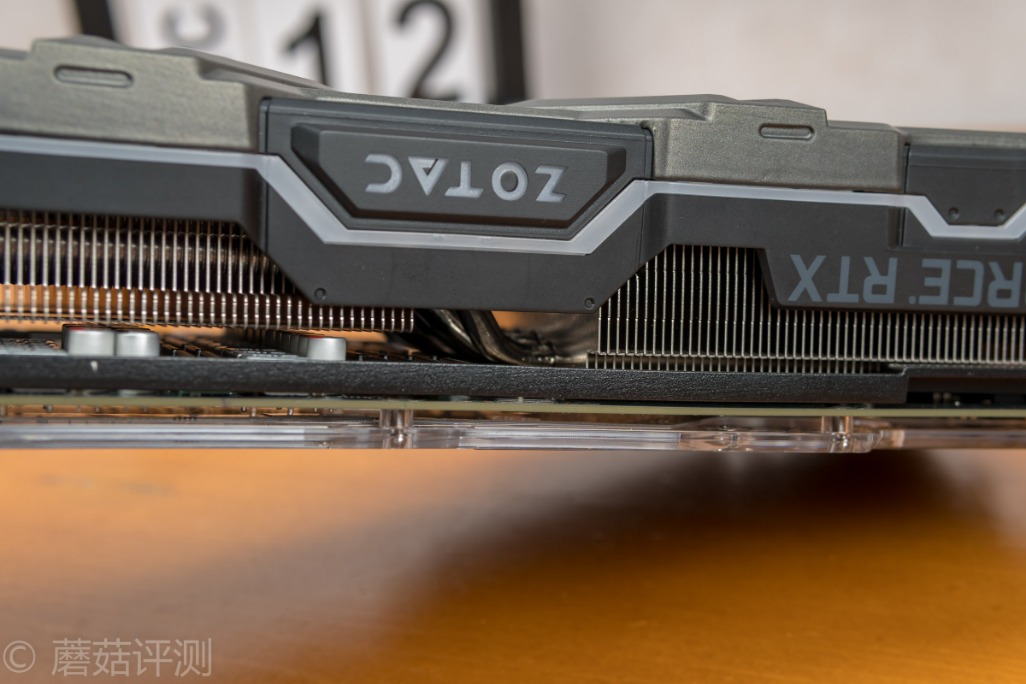

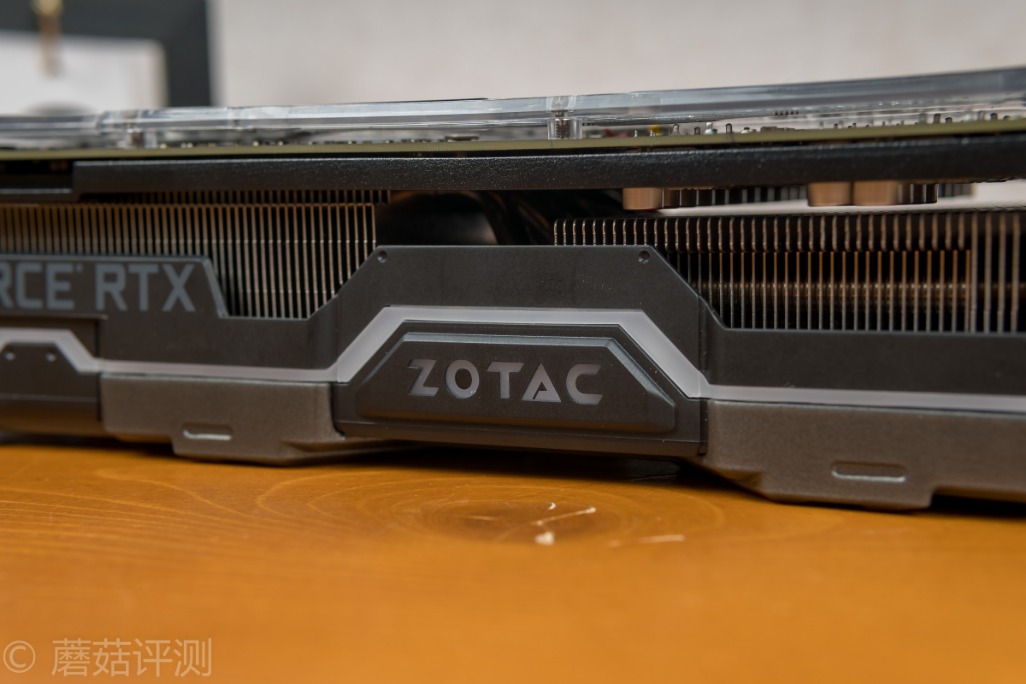

▼中间印着索泰的LOGO，看样是会亮的。并且，从这个角度，可以看到显卡内部一排排整齐的固态电容……

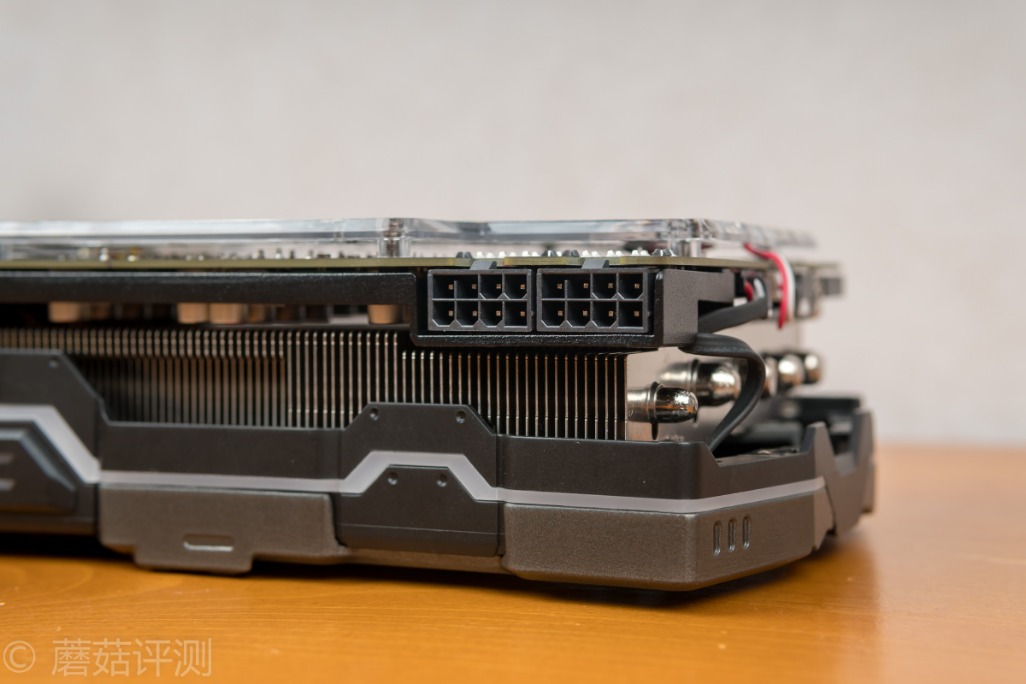

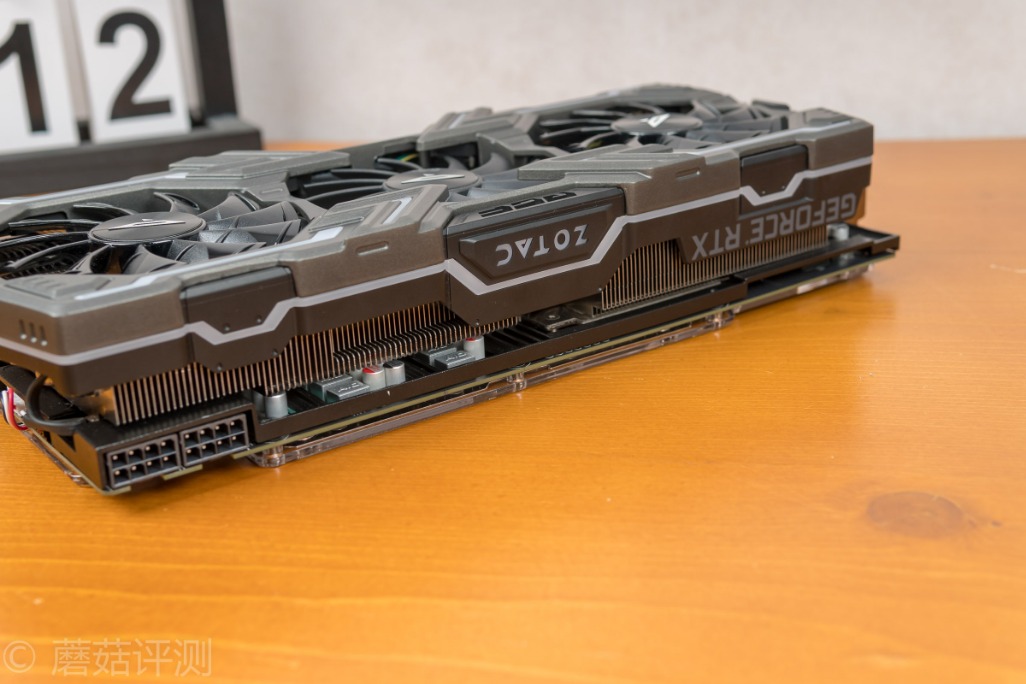

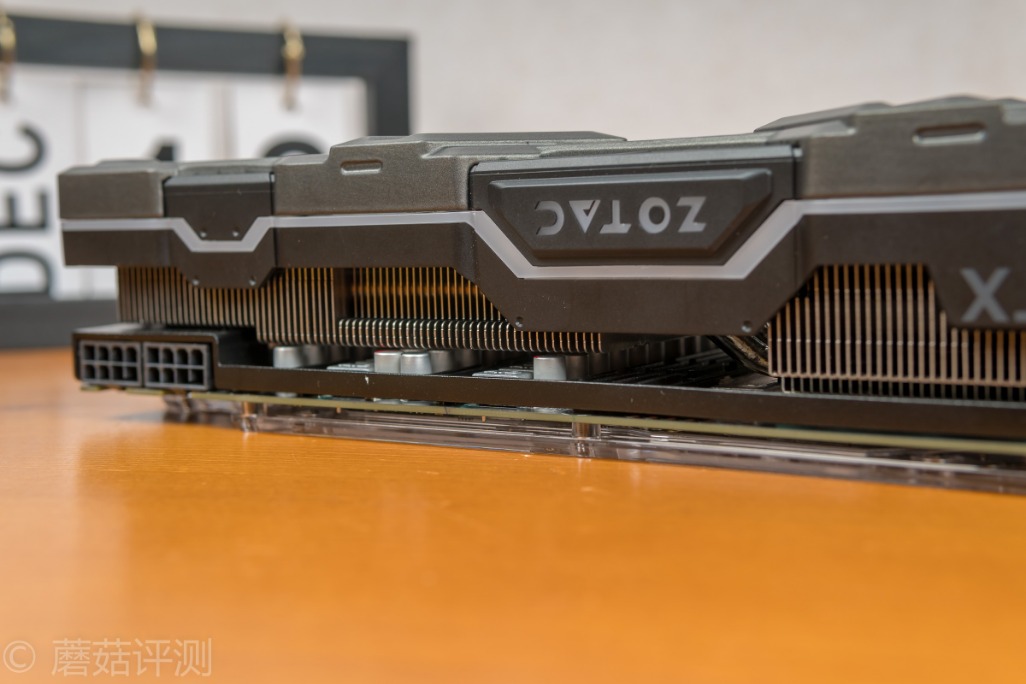

▼显卡的尾部，双8Pin的供电，并且，显卡的PCB上还有黑色的金属骨架，对显卡的PCB强度进行进一步加强和保护，很细节

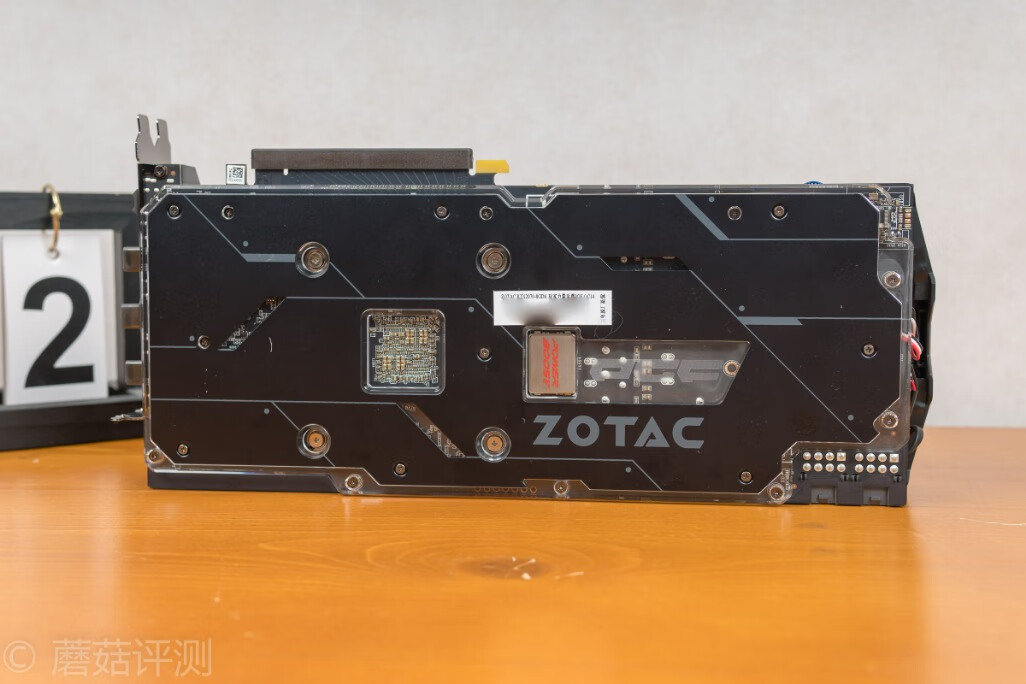

▼显卡背面，索泰RTX2070 PGF显卡默认是等效背板，可以看到显卡背板上有很多透明的地方

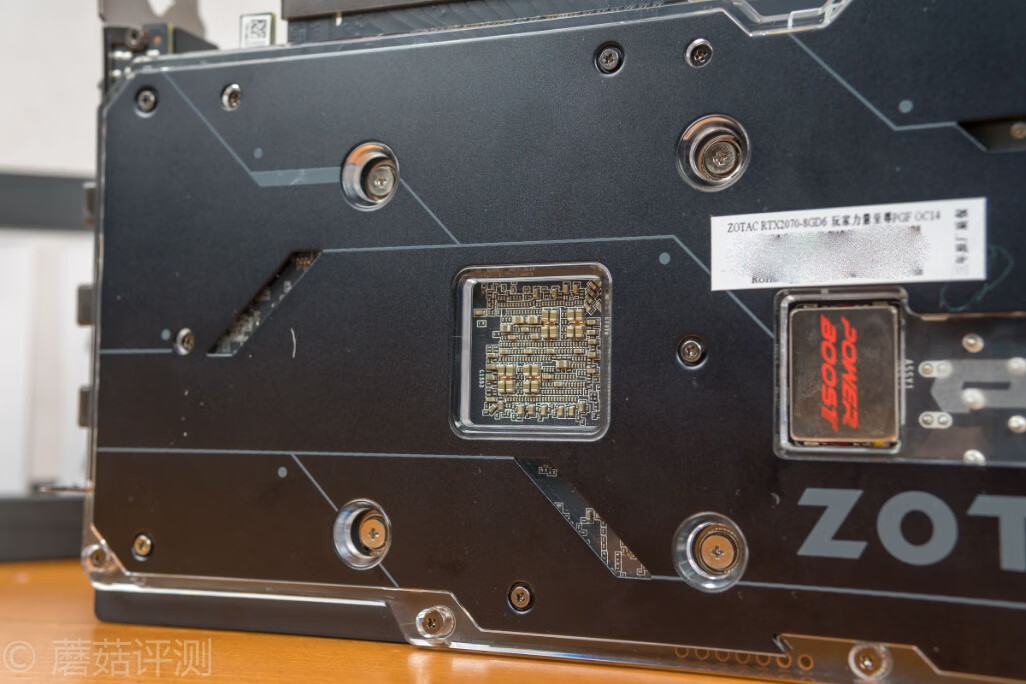

▼左侧的核心部分有露出，内部有密密麻麻的贴片陶瓷电容，针对显卡的核心部分进行各种稳压

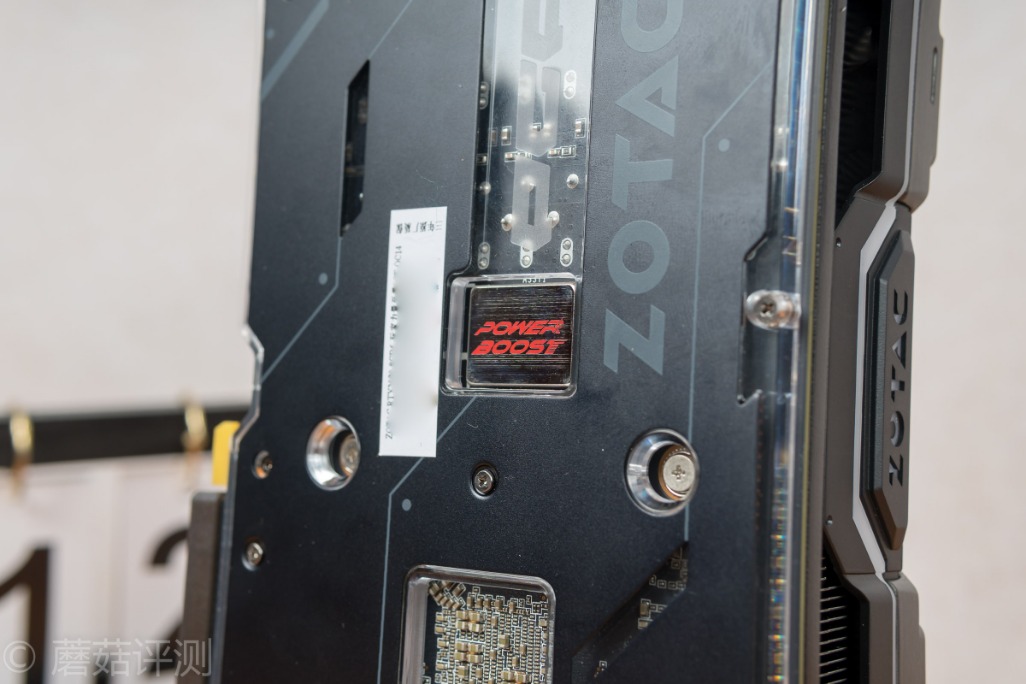

▼在显卡核心的旁边，有一个金属小芯片，上面印着POWER BOOST，这块是索泰当家的速能引擎。其本质上是一块容量超大的电容，这种高端的去耦电容，可以在显卡的供电部分发挥强大的作用，减少电流的信号干扰，提高供电的纯净度，在显卡日常使用、满载、超频等多种情况下，保证显卡的稳定供电，从而让显卡可以更加稳定的运行。我不知道索泰堆料王的称呼从何时而起，但是我知道，在我第一次在索泰的显卡上看到Power Boost速能引擎的时候，索泰就已经有了堆料王这个称号了

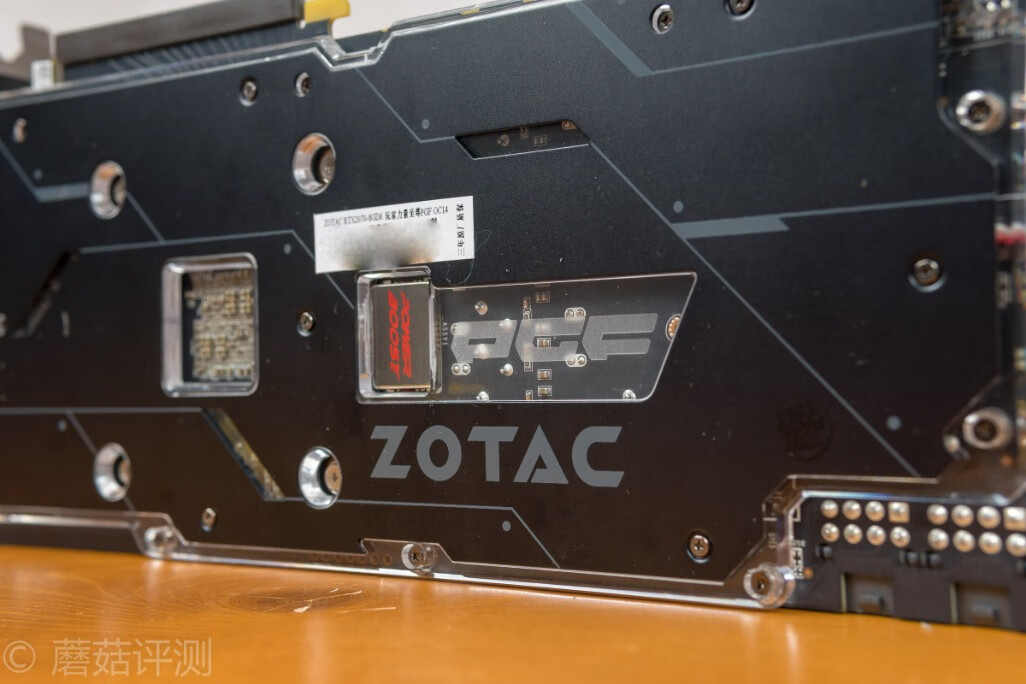

▼Power Boost速能引擎旁边还有一大块镂空，上面印着PGF










▼显卡的底部，同样有一条RGB灯带贯穿而过

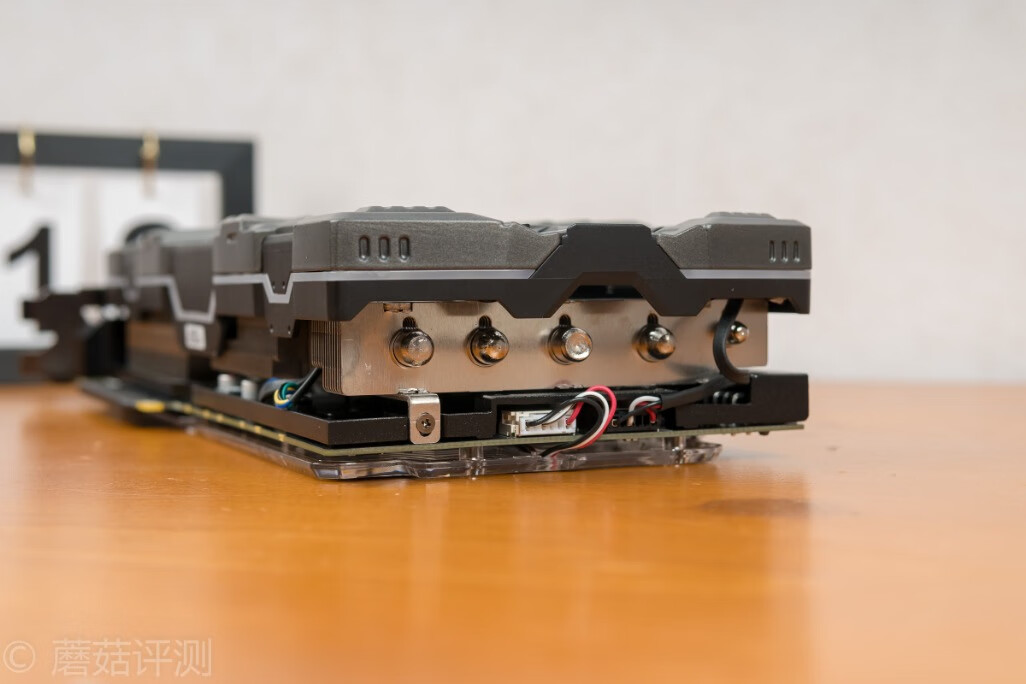

▼在显卡的尾部部分，我们可以看到五根热管，实际上这块显卡采用的是三风扇6热管的散热模组，有一根热管转身弯折去了另一块散热鳍片，这个结构设计，在拆解的时候，我们能看清楚










▼和RGB灯带一样贯穿显卡的，就是黑色的显卡PCB保护骨架了，看着就给人一种非常结实的感觉










▼并且在显卡的输出部分，黑色骨架还有延伸，立了起来，用料真的很不计成本

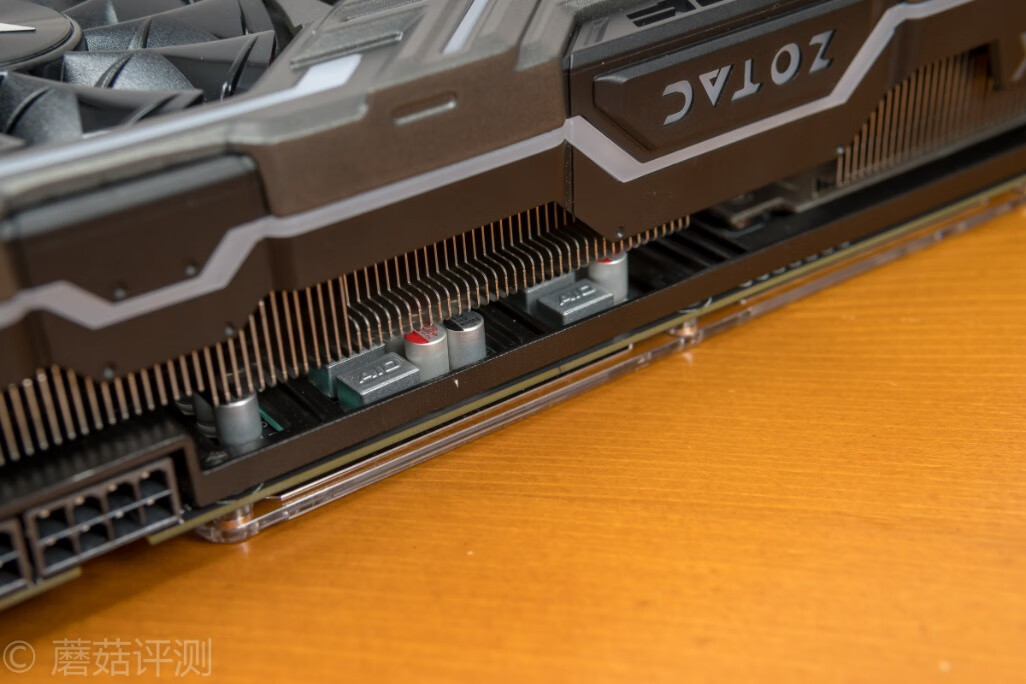

▼透过一些缝隙，我们都能看到大量的固态电容和电感










▼显卡顶部同样能看到，感觉这个用料很索泰

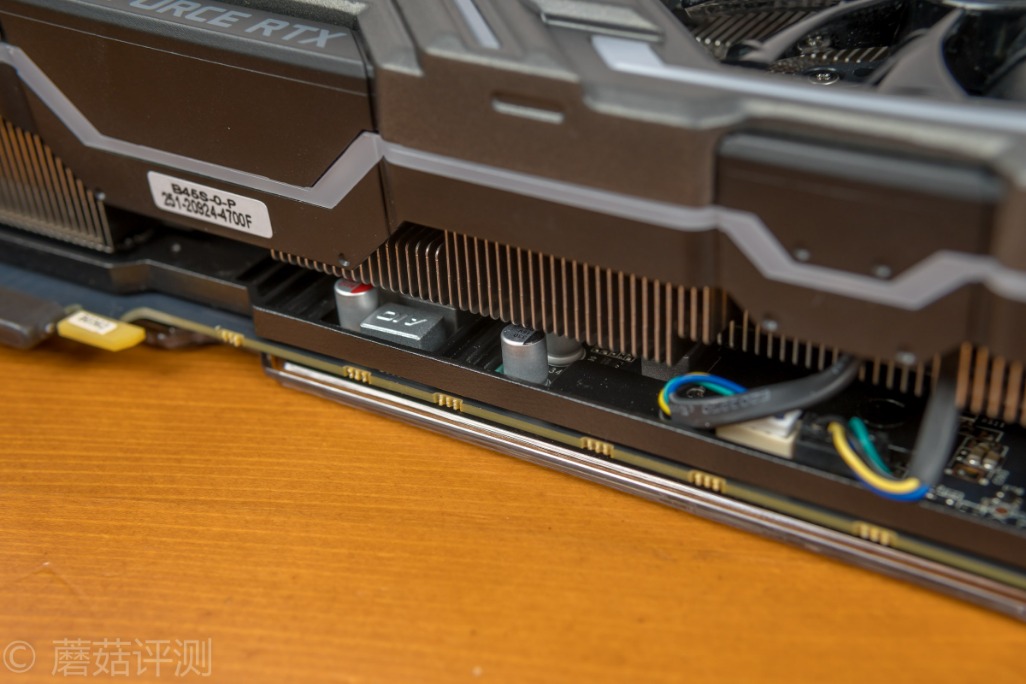

▼靠近看看，一眼看过去就是四排固态电容、两排定制电感……真不知道这个供电会堆料到什么程度

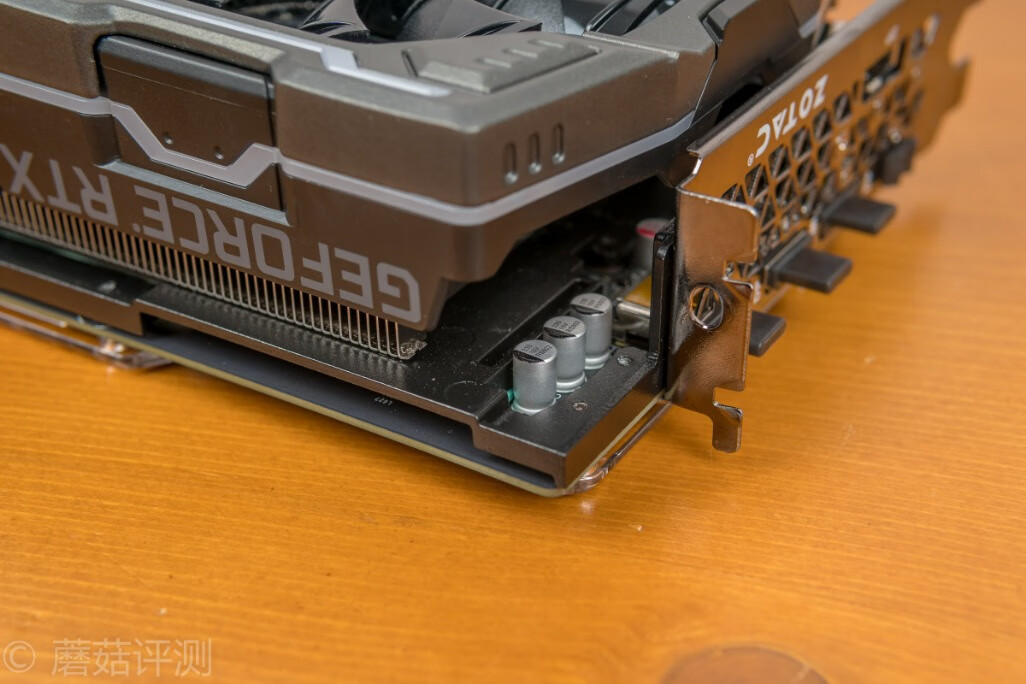

▼在显卡的视频输出部分，也有大量的固态电容










▼并且散热鳍片根据PCB上元件的高度进行了定制，最大程度保证散热鳍片面积










▼稍微侧过一点，可以看到散热鳍片内部热管的走向，热管是直触显卡散热核心的，然后穿到显卡尾部的散热鳍片中，热管将显卡核心部分的热量带出，散热鳍片将热量散走

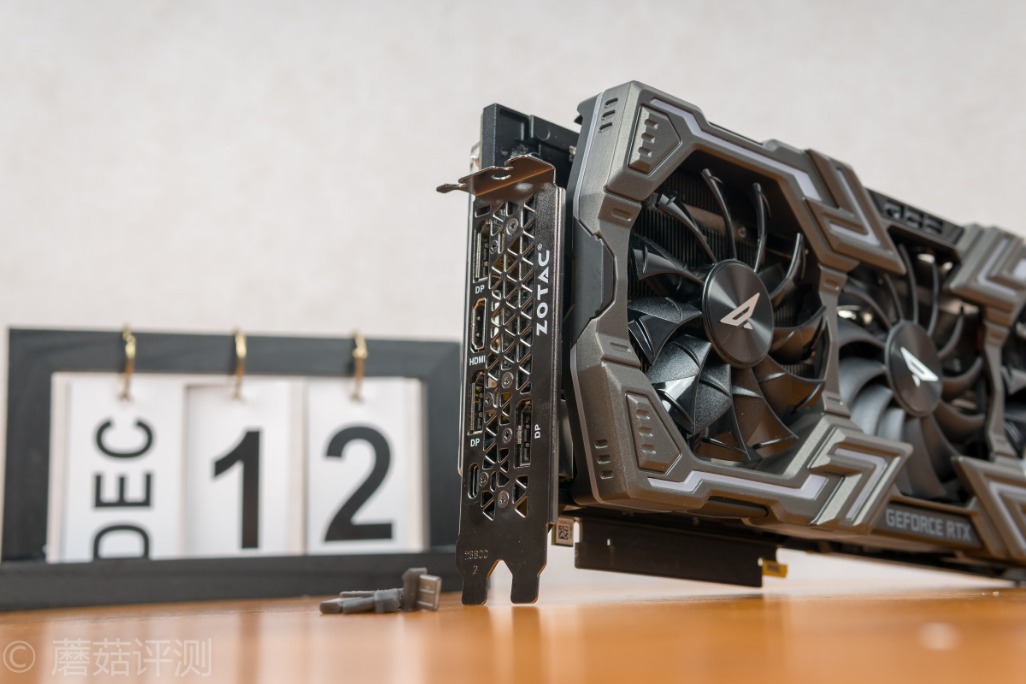

▼在显卡的视频输出接口方面，RTX2070自然非常给力，三个DP接口，一个HDMI接口，一个Type-C接口，主流、兼容、VR全都要！










四、ZOTAC 索泰 RTX2070 玩家力量至尊PGF OC14 显卡   装机&效果




▼装机，当然就需要准备好显卡










▼然后将显卡插到主板的PCI插槽上并拧紧固定螺丝，顺便插上供电线

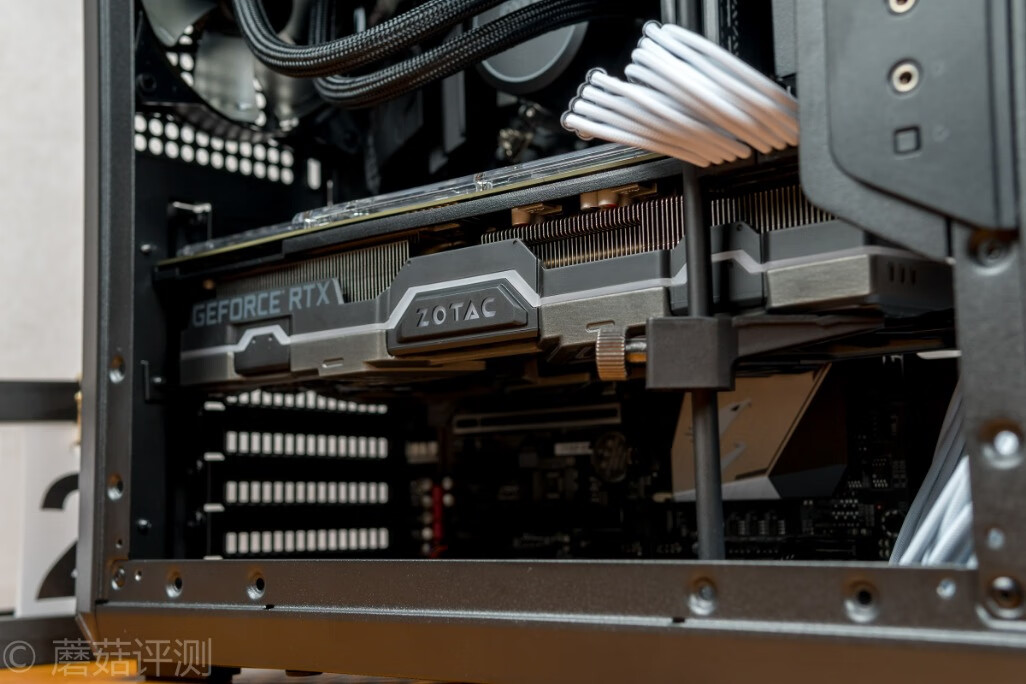

▼靠近看看，不知道小伙伴能不能看出来，显卡的尾部略微有些低










▼这个时候，显卡支架就需要出场了，一款完美的显卡支架，可以让显卡永远保持水平










▼显卡的支架部分，可以使用螺丝来固定，支撑位置可以选择显卡的外壳上

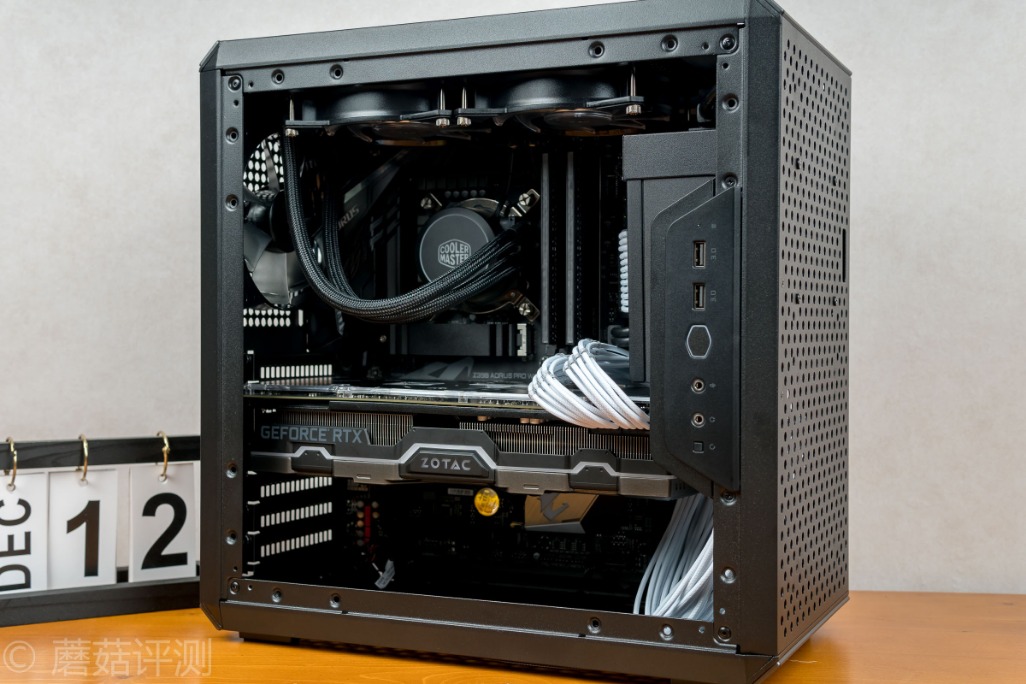

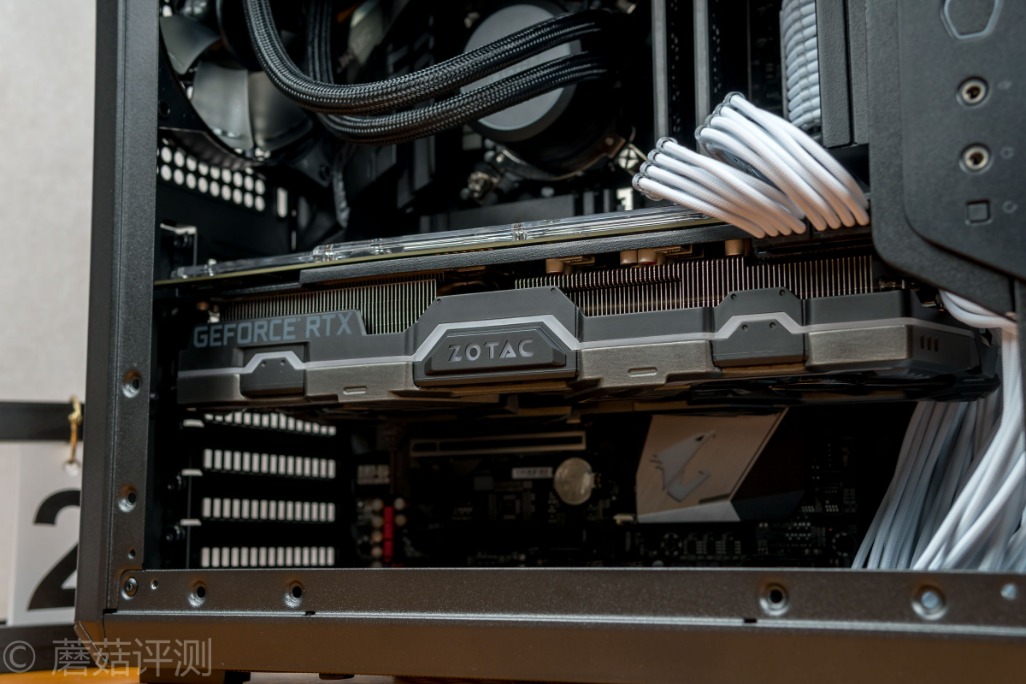

▼装好之后的效果，看起来还是很漂亮的










▼开机，一次点亮，完美！

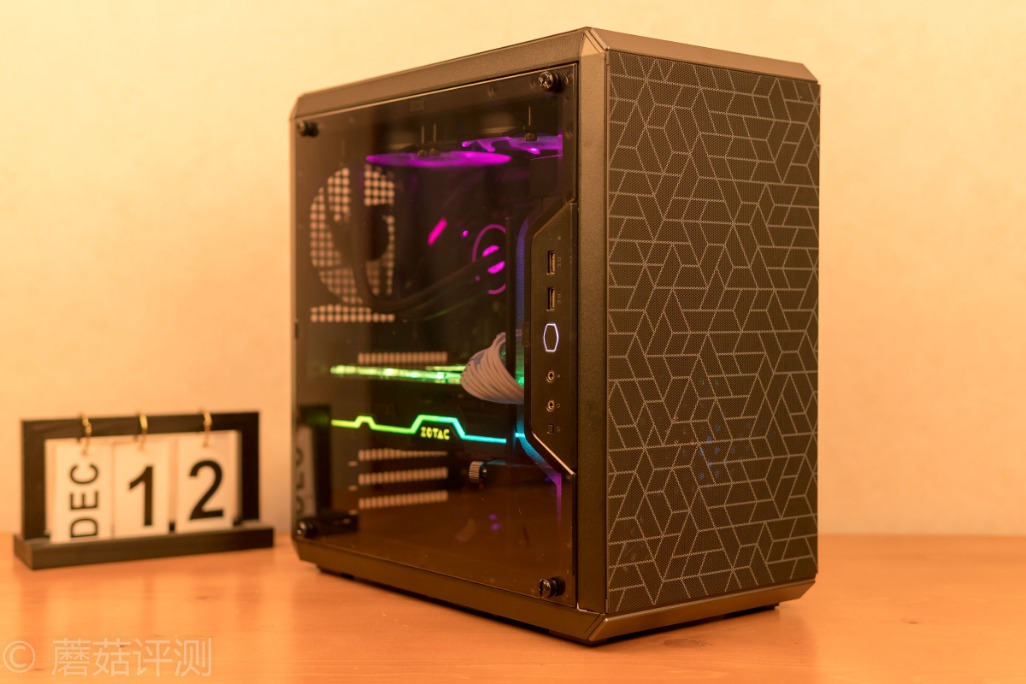

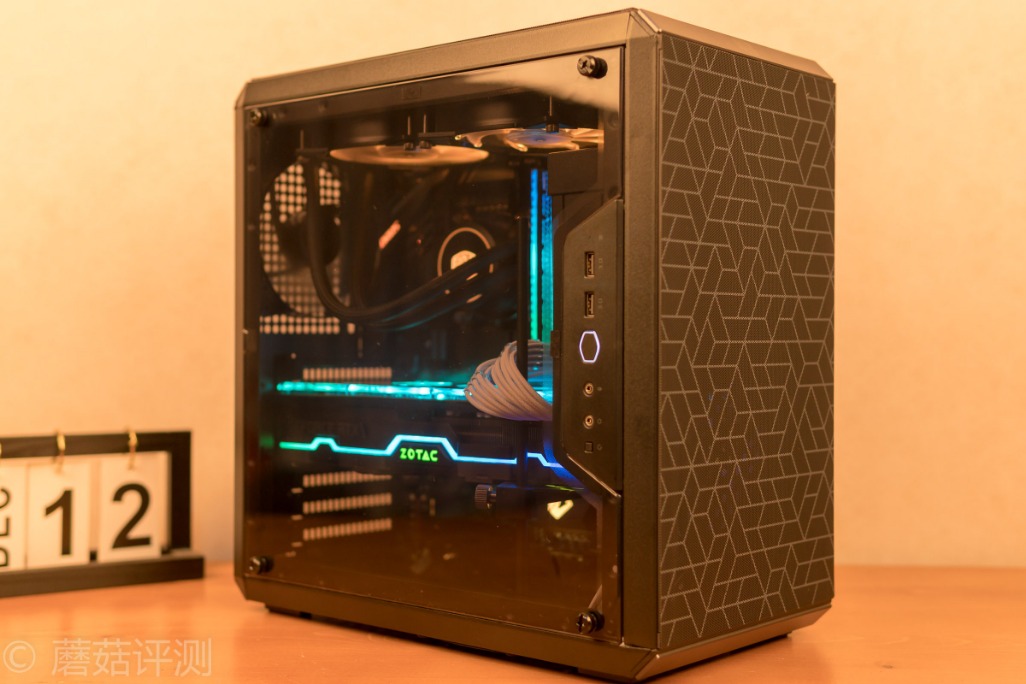

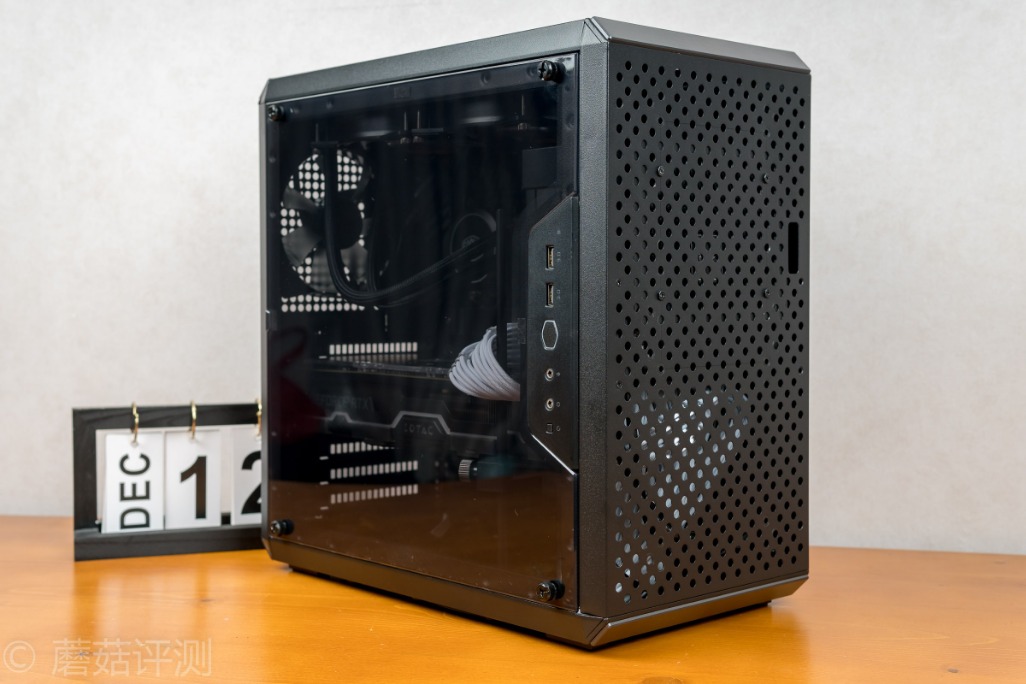

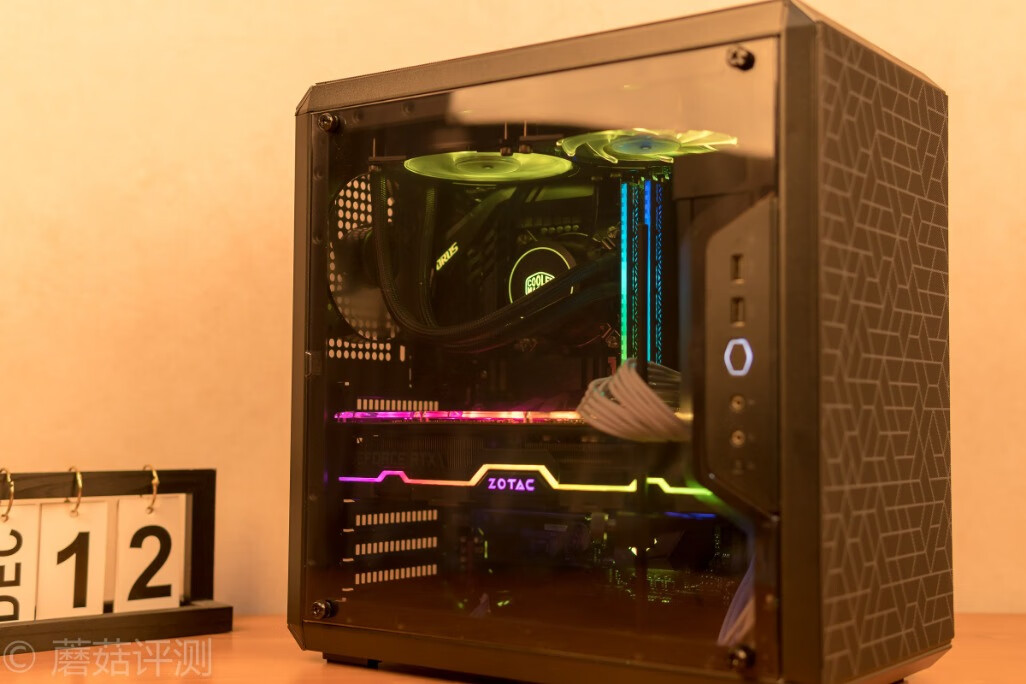

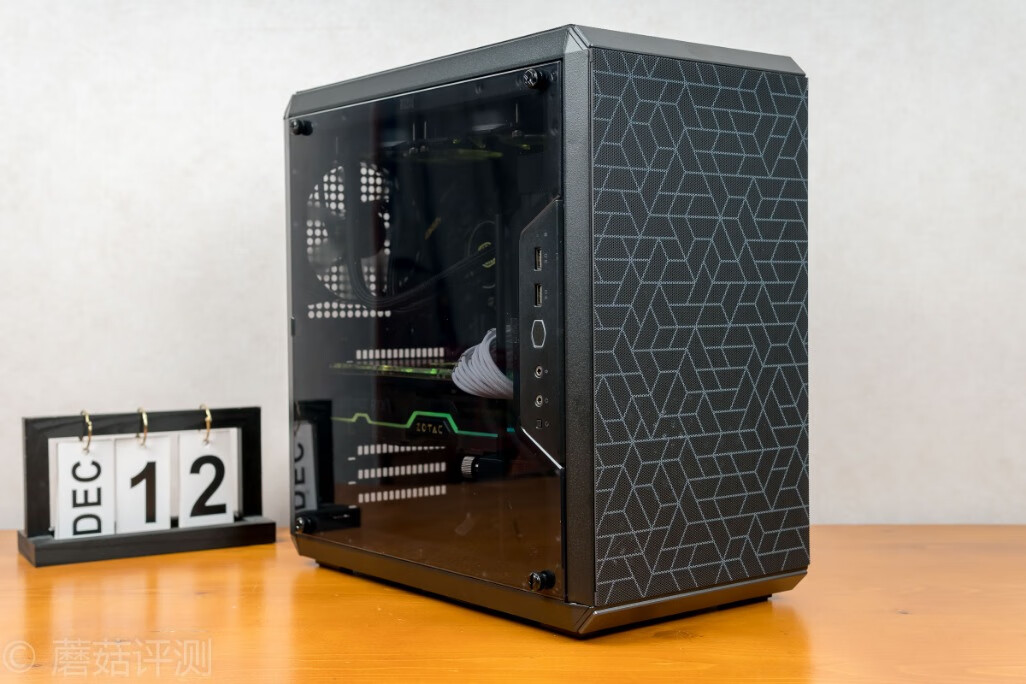

▼机箱的整体效果还是很不错的！










▼之前会感觉机箱的整体灯效会比较偏上，因为水冷部分的灯效会更多、更漂亮，现在索泰RTX2070 PGF的显卡灯效会更加夺目一些，让机箱的整体的灯效会更加居中，整体感觉更加均衡、漂亮

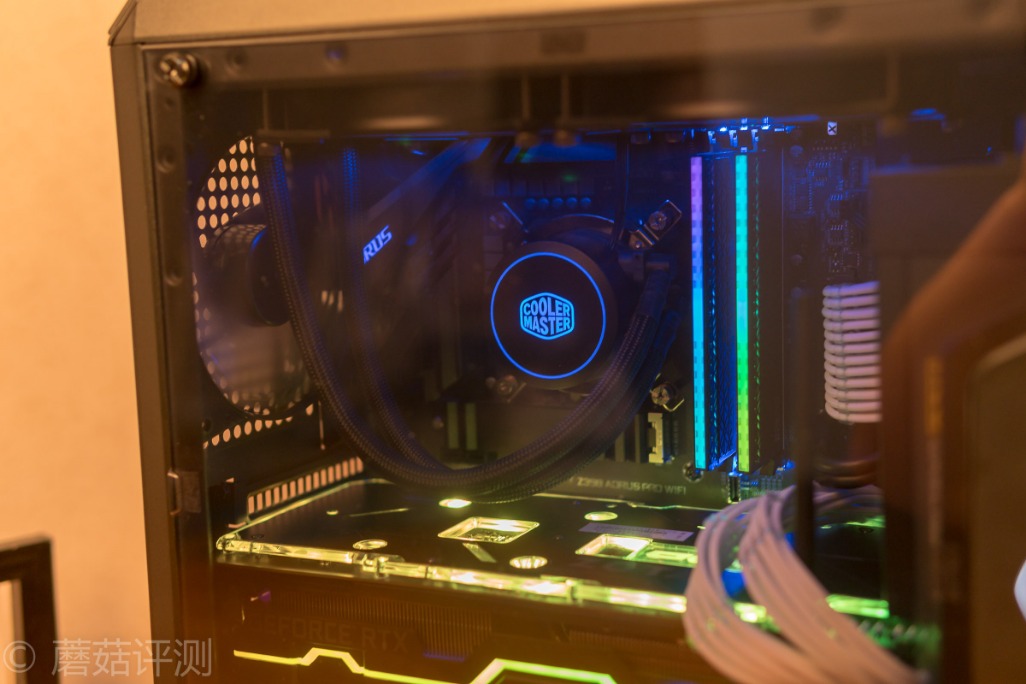

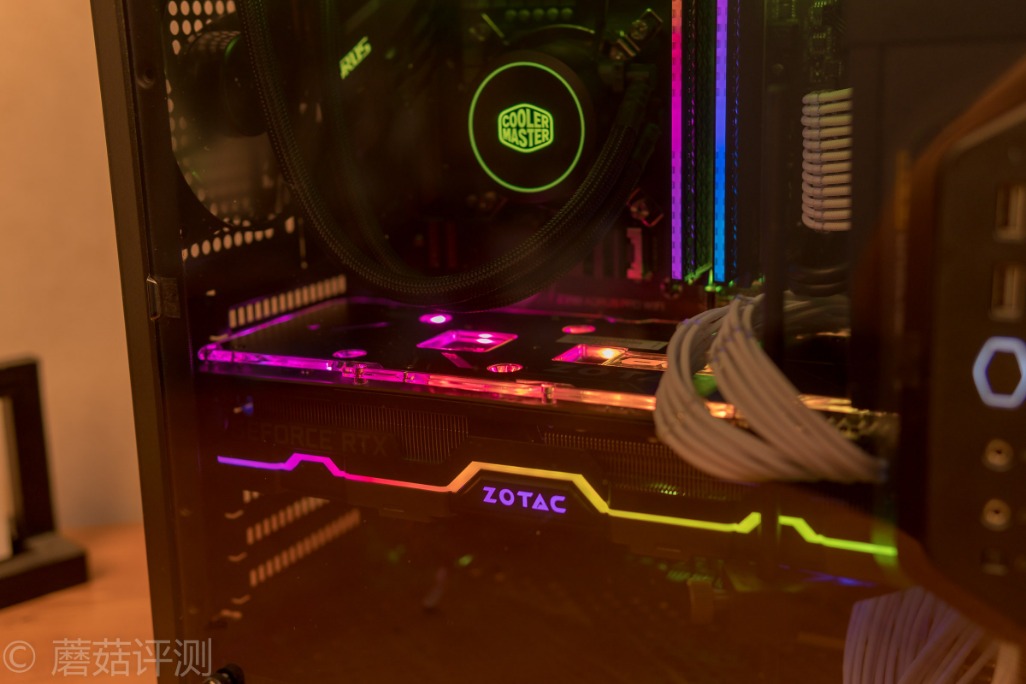

▼显卡的灯效配合水冷的灯效，然后中间还有水冷头和内存的灯效过渡，会感觉灯效更漂亮，不会头重脚轻

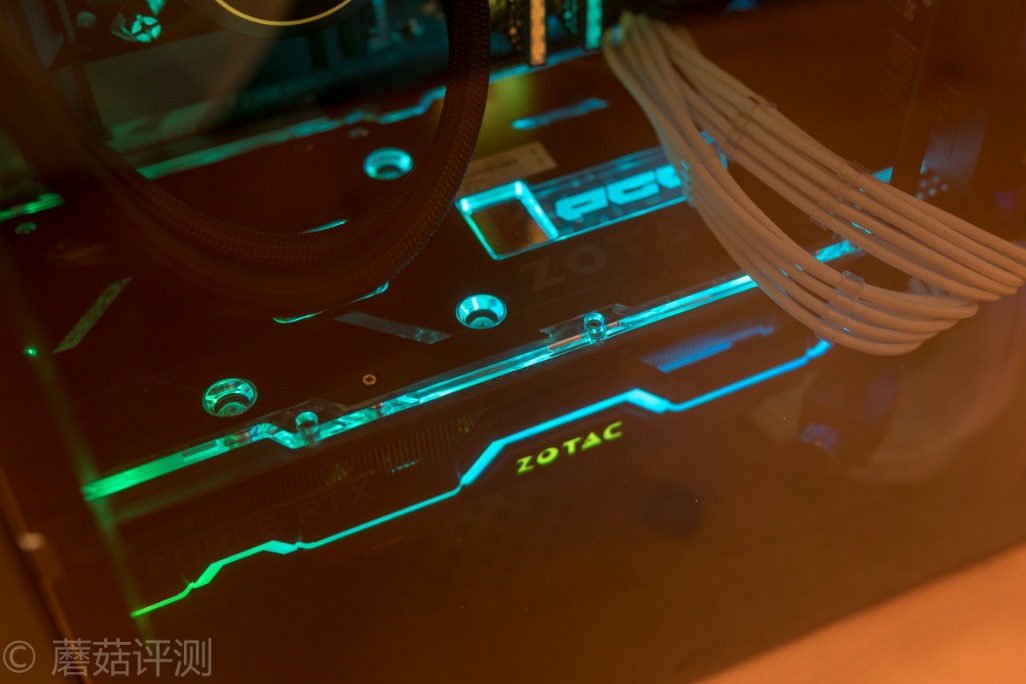

▼显卡的灯效会分成很多层，显卡背板一层，显卡侧面一层，索泰的LOGO，显卡的正面还会有灯效。以后有机会一定要将这块显卡立起来，感觉会更加漂亮

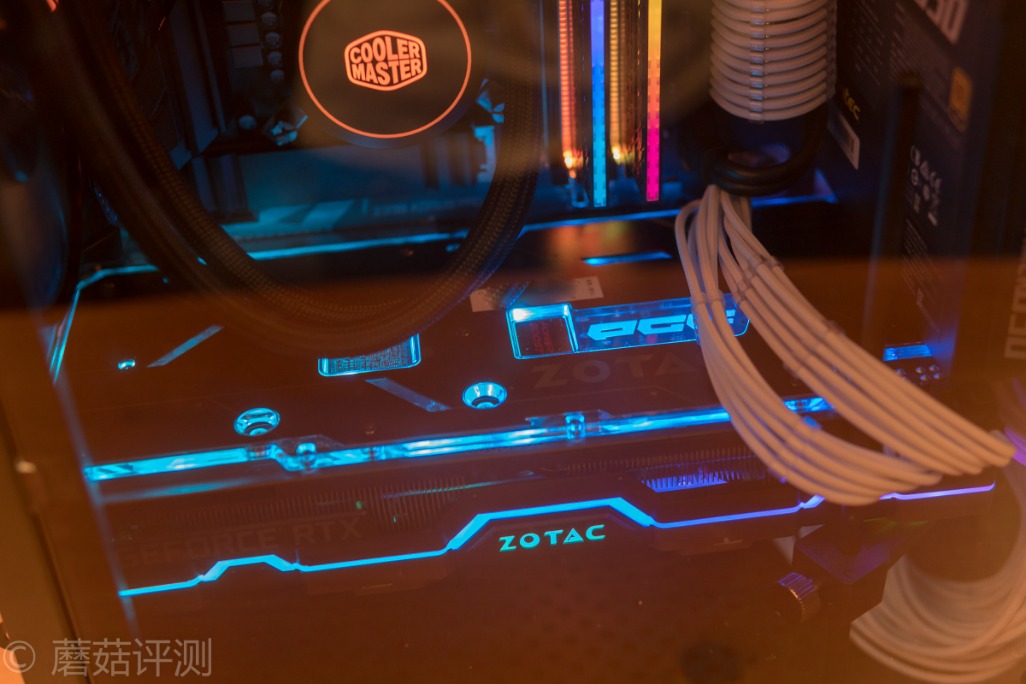

▼正常水冷安装的时候，我们看的更多的就是显卡的RGB背板了

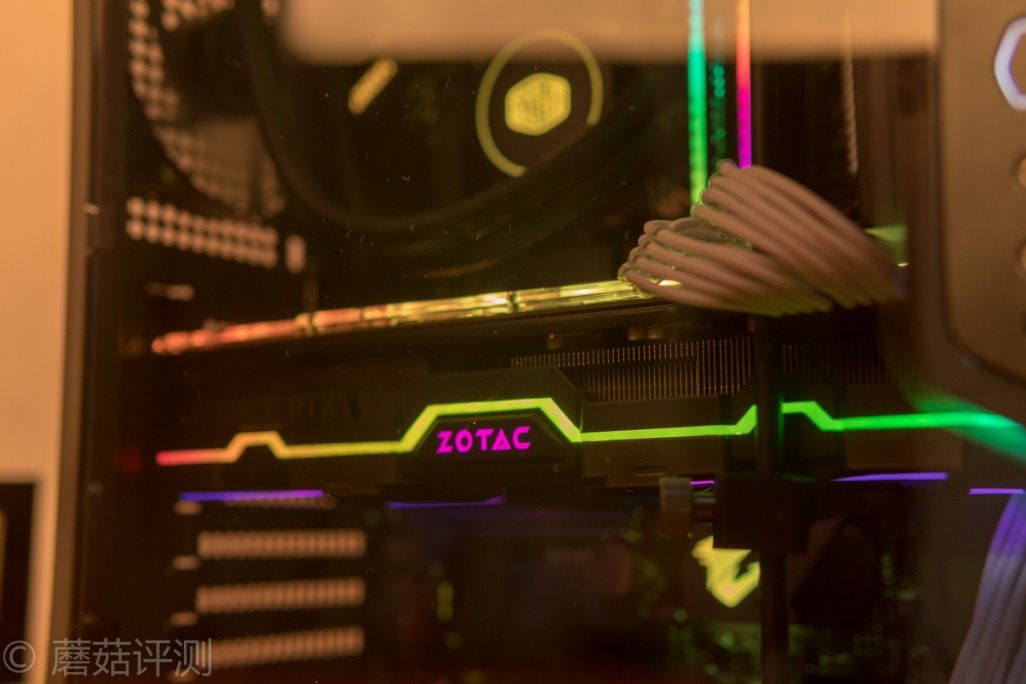

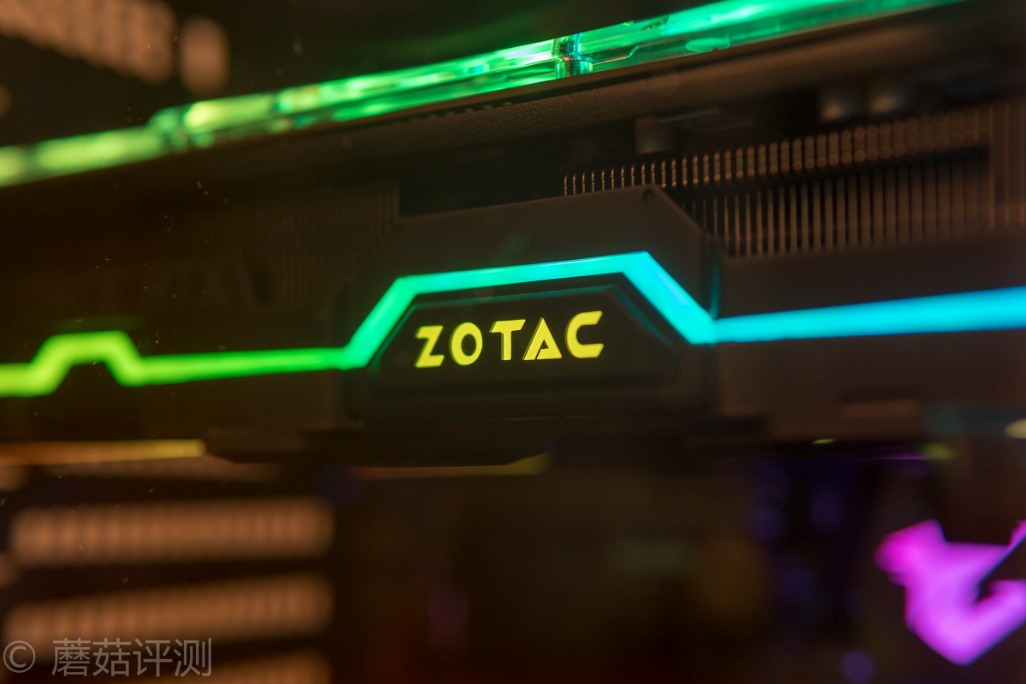

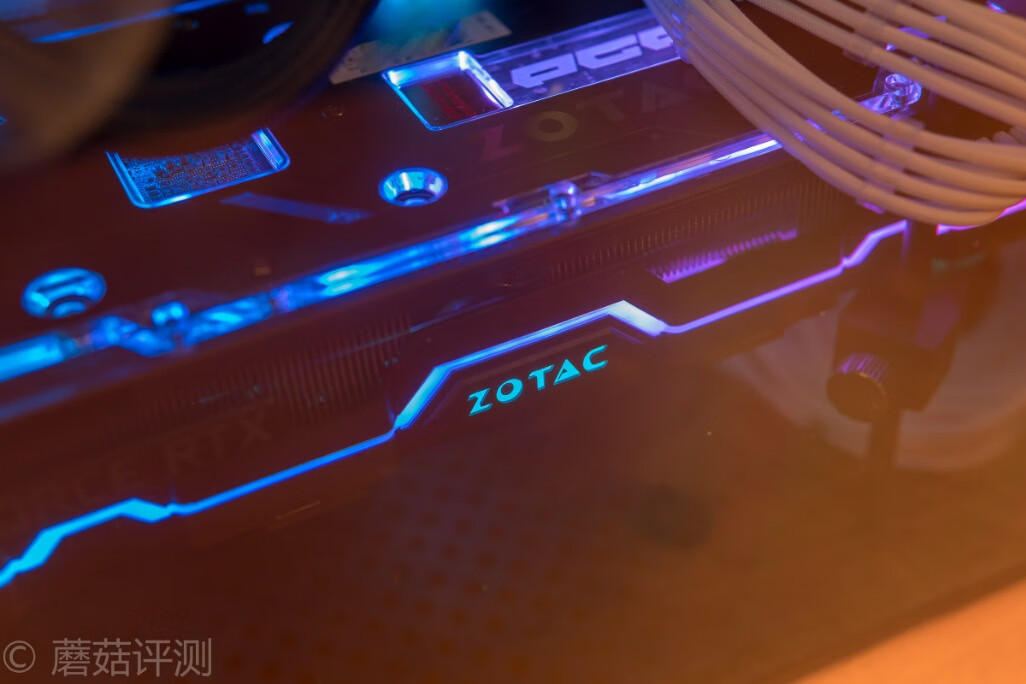

▼并且，索泰的LOGO和显卡侧面的RGB灯带不是同色的，整体会有更好的效果










▼靠近看看，灯带的部分发光比较细腻

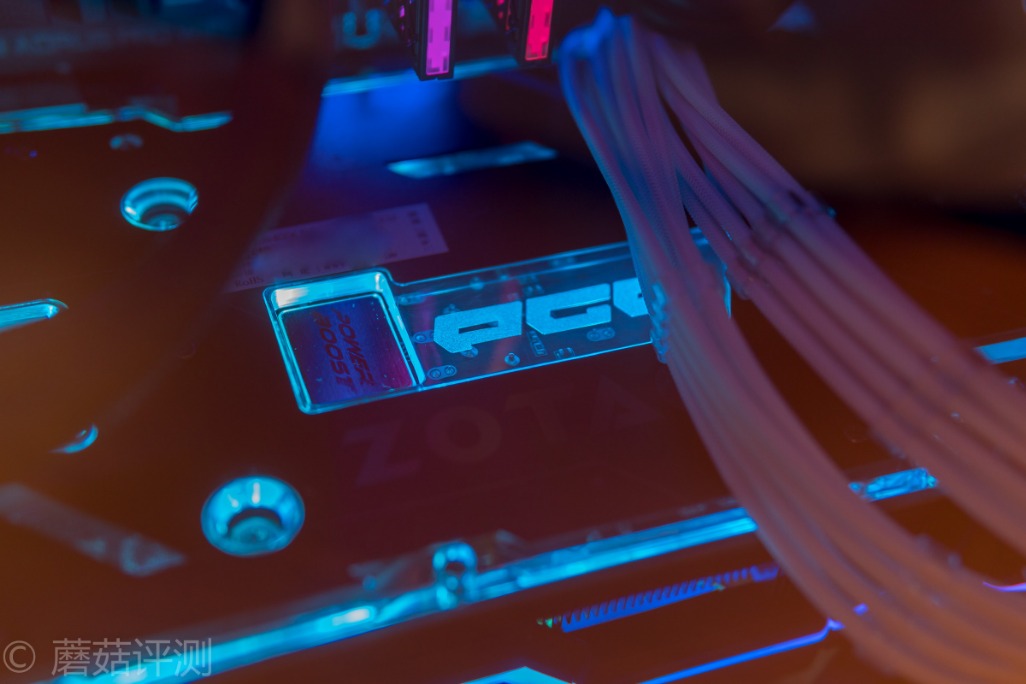

▼并且在索泰当家的POWER BOOST引擎旁边有一个透明的PGF，亮灯之后会有一种透光的效果










▼另外，这个背板上的灯效和显卡侧面的灯效仔细看是不一样的，侧面的灯光更加柔和，背板的灯光更加通透










▼换个颜色，也是非常的漂亮










▼并且在背板上，螺丝固定孔位，都有倒角设计，这样会让灯光的效果更容易透出来










五、ZOTAC 索泰 RTX2070 玩家力量至尊PGF OC14 显卡   测试

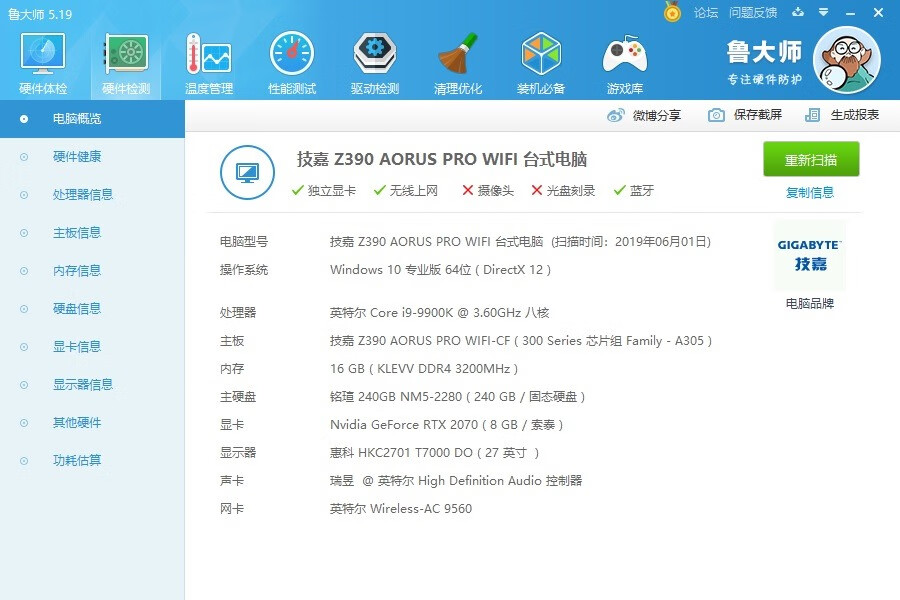

▼先来一波鲁**，看看配置，显卡部分的尾标是索泰，专门定制的PCB是肯定的了

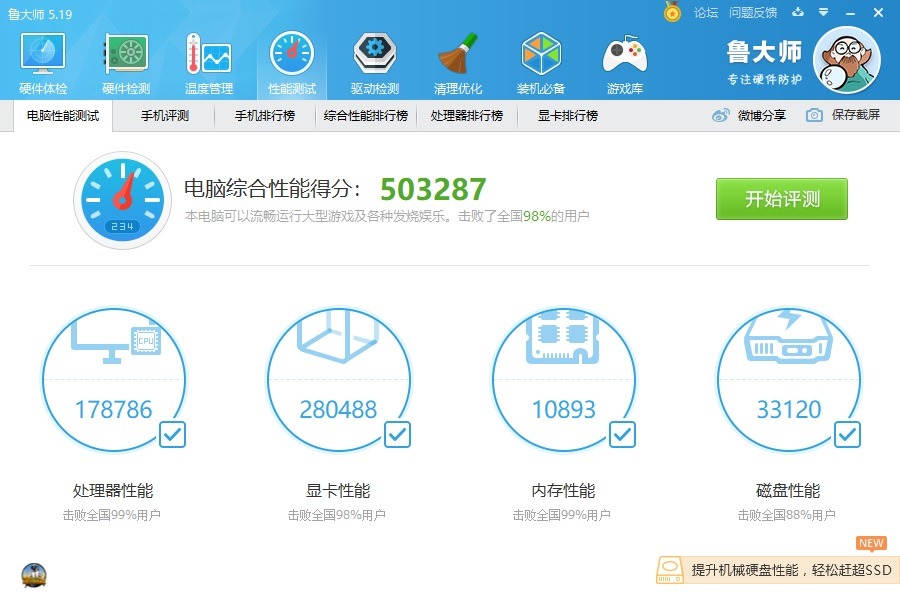

▼跑个分看看，显卡得分28W左右，索泰的玩家力量至尊PGF还是厉害的，这个比普通的RTX2070要高上1、2W分，虽然这仅仅只是鲁**

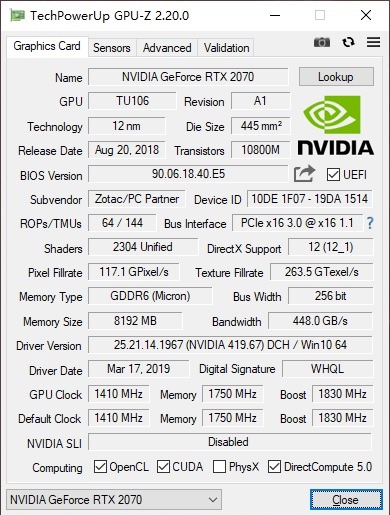

▼打开GPU-Z看一眼参数，缓存是镁光的，其中Boost的频率还是非常亮眼的，默认就已经1830MHz了

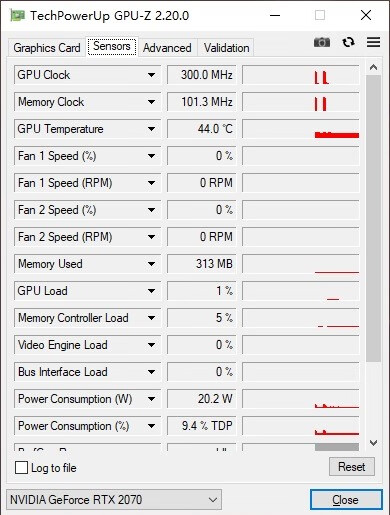

▼看一眼显卡的传感器参数。默认待机情况下，显卡风扇是停转的，显卡噪音为0，显卡核心温度受到机箱内风道的影响，大约44℃，并且仔细看，显卡风扇部分是分成两部分独立控制的，散热风扇可以独立控制，可以更加自由的调整显卡左右部分的散热效果，在拥有更好的、更有针对性的散热效果的同时，还能拥有更小的噪音

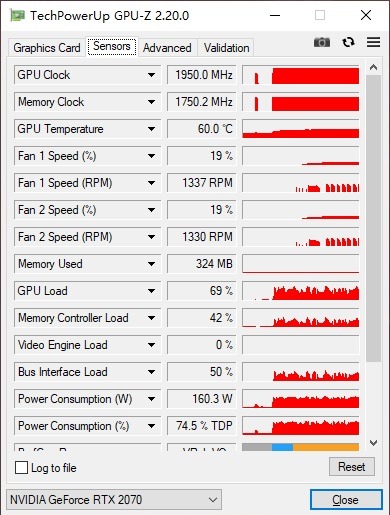

▼简单跑个压力测试，核心频率直接来到了1950MHz，刚开始的频率甚至去到了1980MHz，索泰玩家力量至尊PGF的这颗RTX2070核心的频率已经无限的接近2000MHz了，2GHz频率的显卡了解一下？另外一个就是，风扇转速仅仅开到19%，就能将显卡的核心温度控制在60℃左右，并且显卡的散热风扇还在不停的停转、启动、停转、启动，这个散热实力，有点太强了吧！

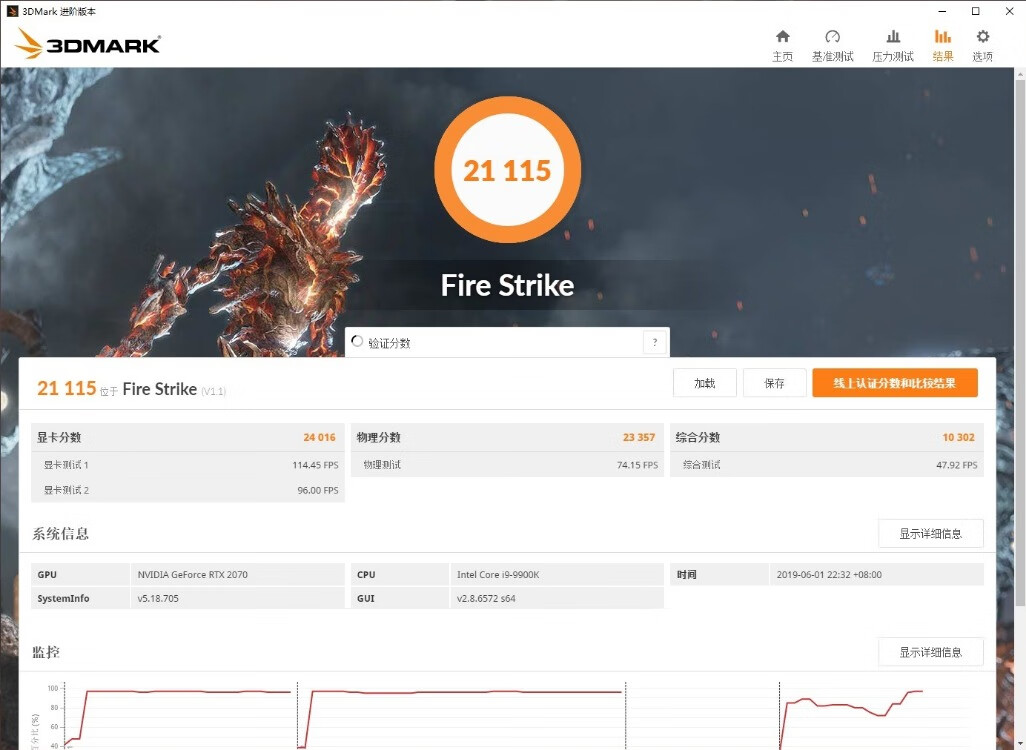

▼接下来跑一波理论测试，首先是3Dmark的FS模式，显卡的单独得分已经超过了2.4W，感觉得比普通的RTX2070强10%左右

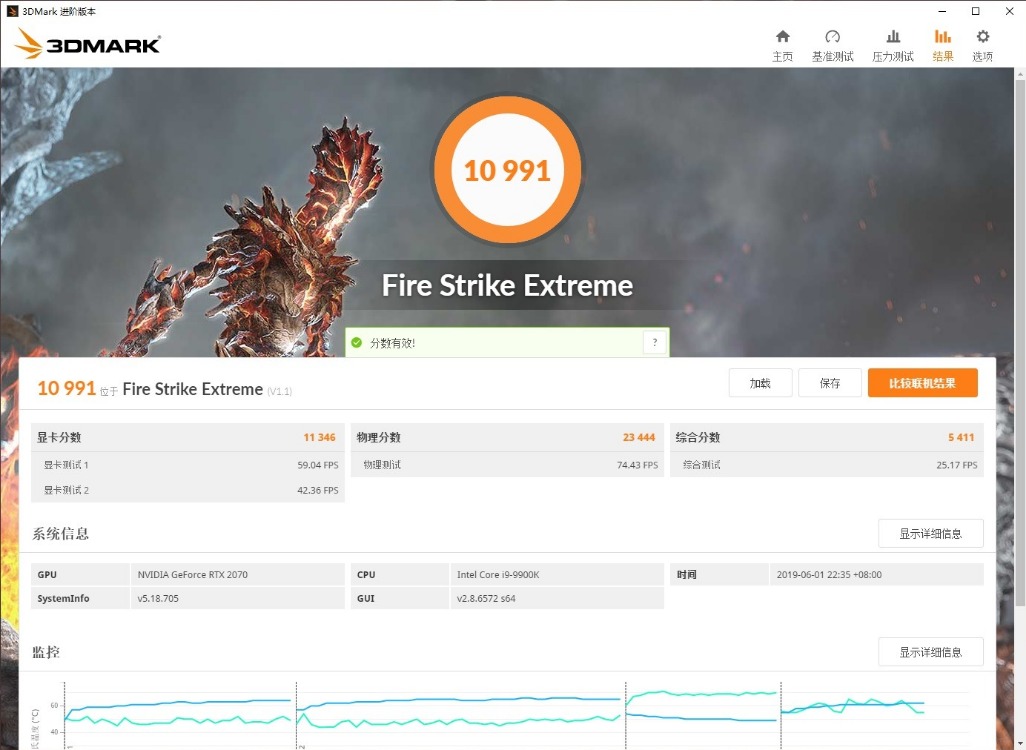

▼3DMark的FSE模式，显卡单独得分11346，也比普通的RTX2070强上10%左右

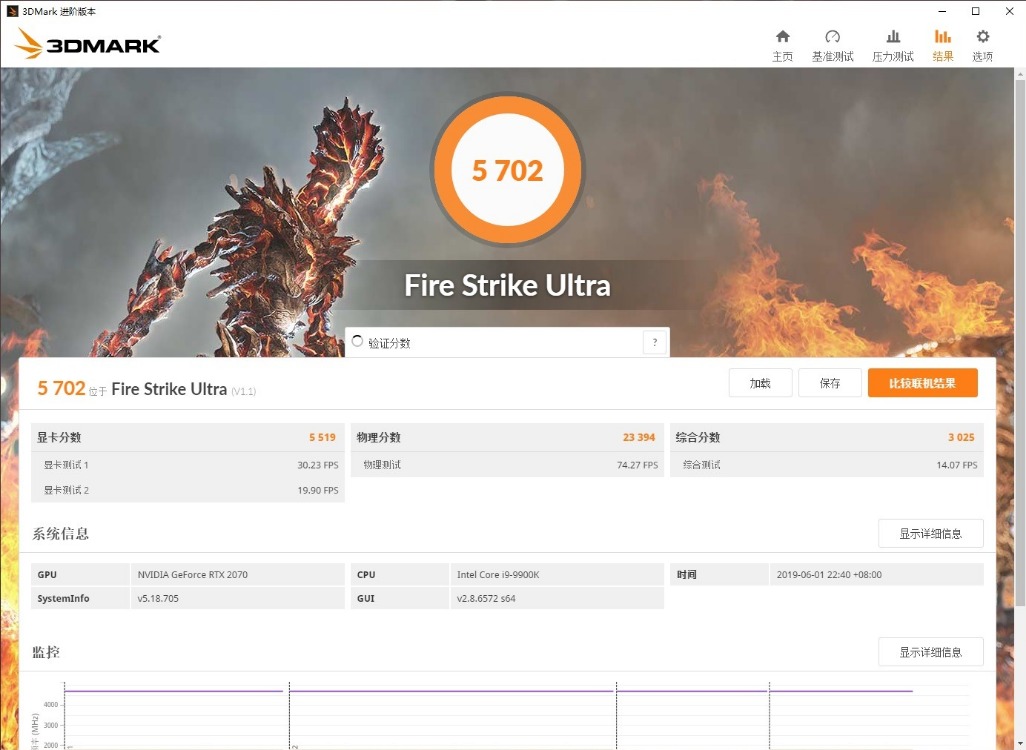

▼3Dmark的FSU模式，高分辨率的模式，对于显卡的显存的压力更大。显卡的单独得分在5519，同样有大约10%左右的性能领先

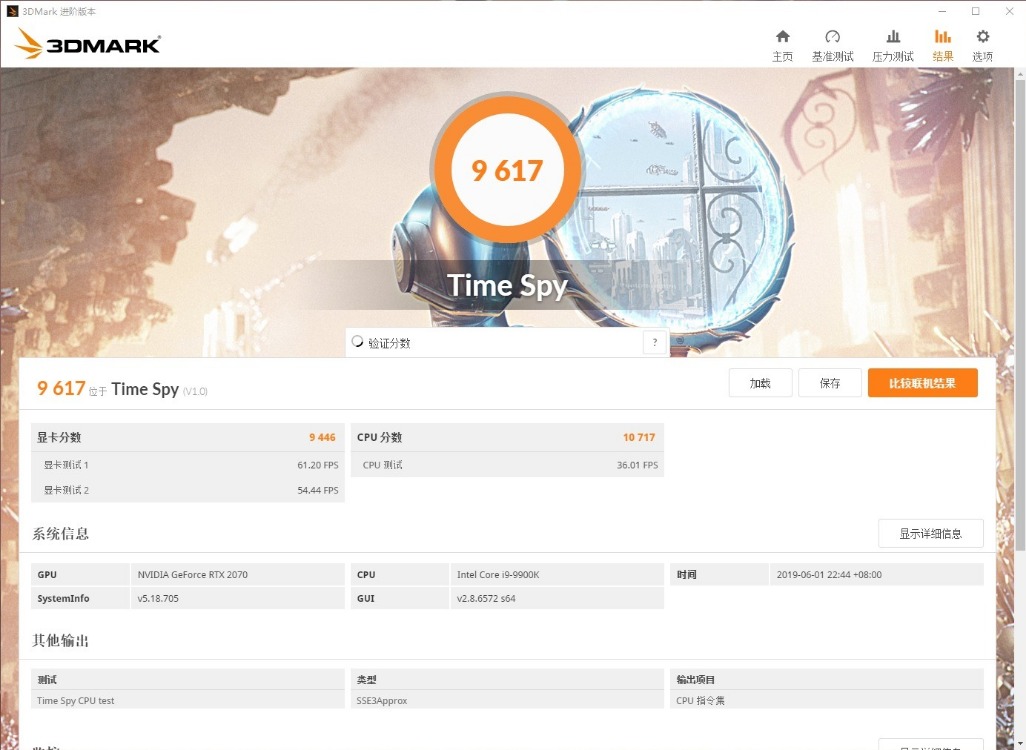

▼3Dmark的TS模式，显卡单独得分9446，堆料王还是强，英伟达的20系列显卡，还能通过堆料来获得性能的提升

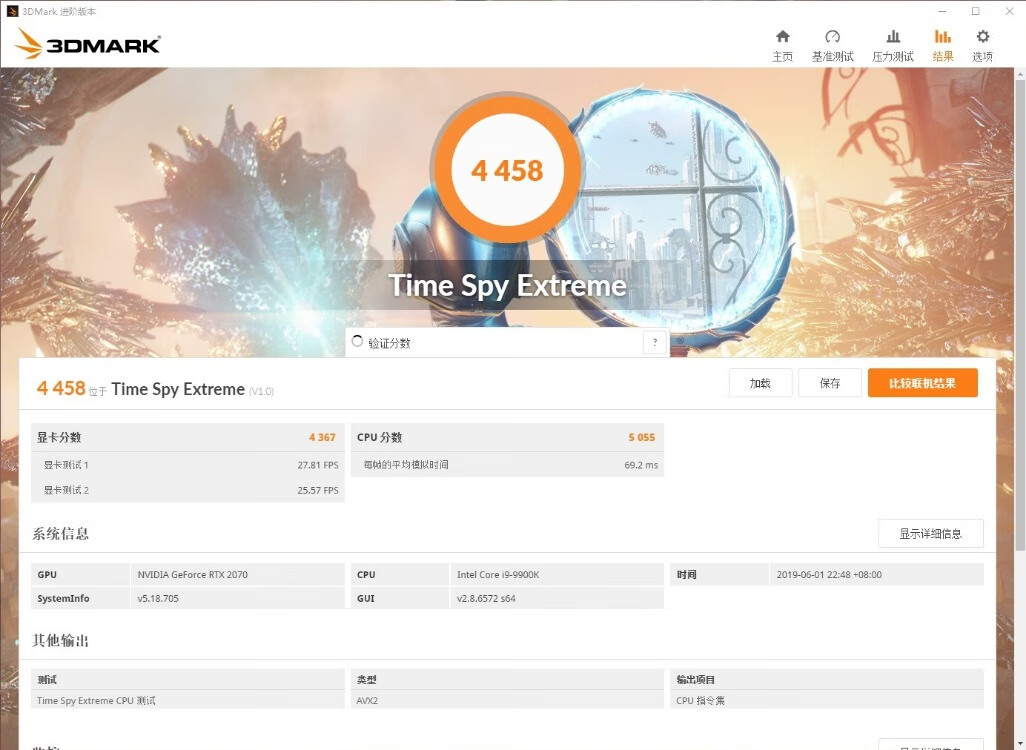

▼高分辨率的DX12测试，3Dmark的TSE模式，显卡单独得分4367分，普通的RTX2070，成绩大约在4K左右

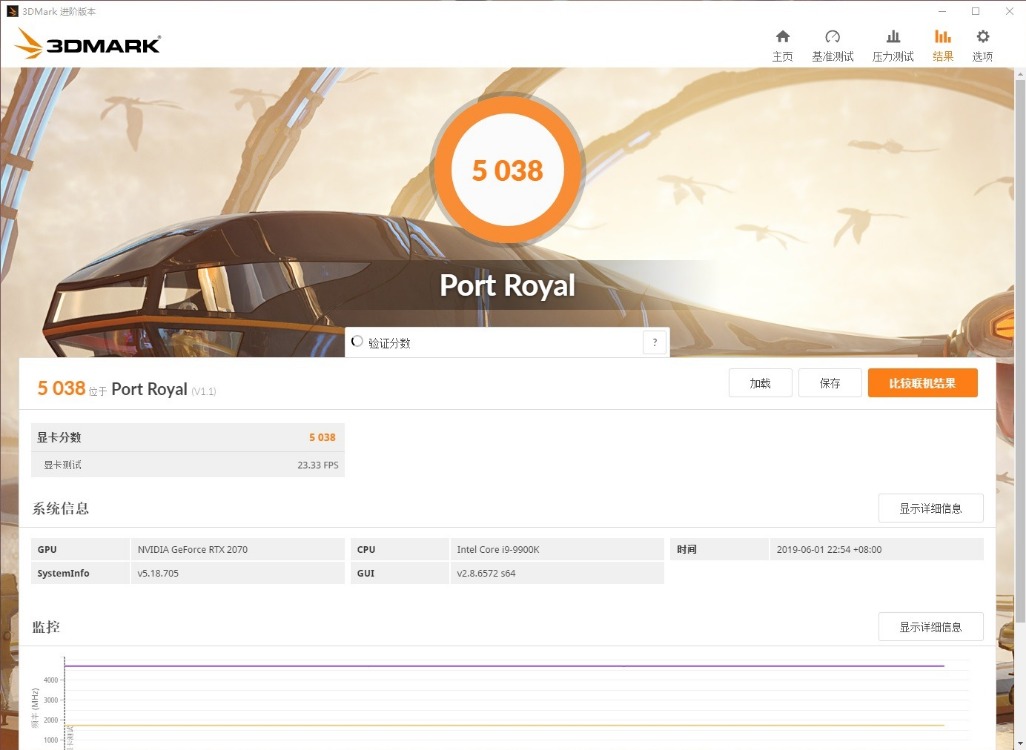

▼最后是光线追踪测试，得分5038，频率高了就是强，虽然硬件规格相同，但是依然可以拉开差距

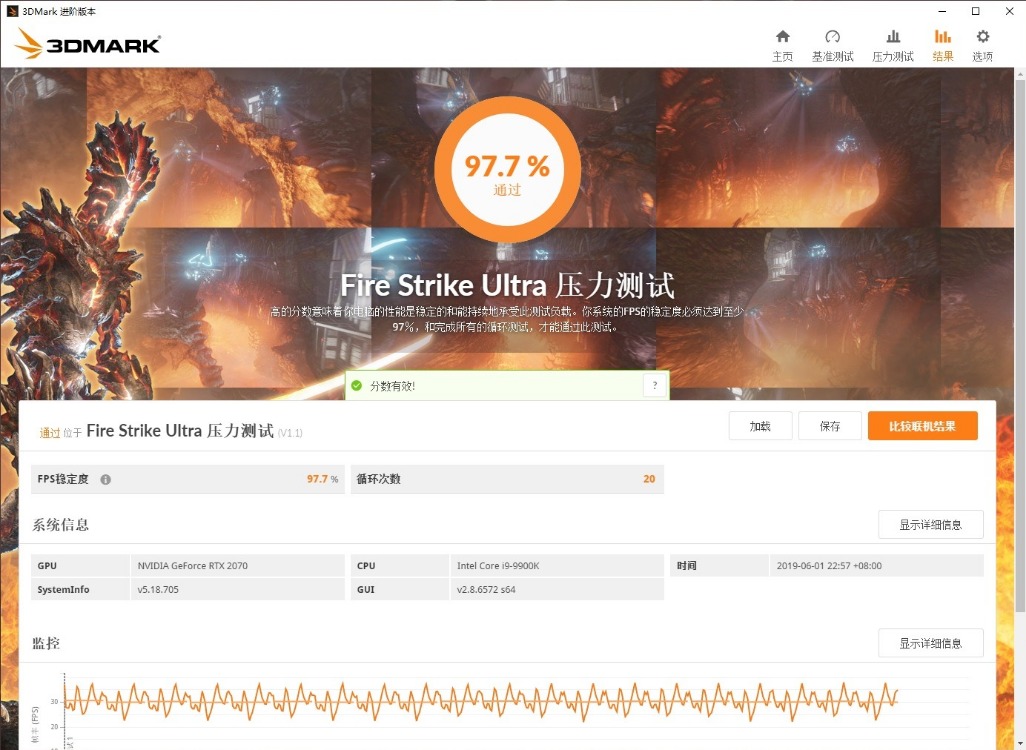

▼最后是稳定性测试，帧数的稳定性再97.7%左右，按道理来讲不应该如此，应该是索泰对于静音的要求高于散热，要求比较高的小伙伴，可以下载专用的FireStorm软件来调整一下显卡的散热策略

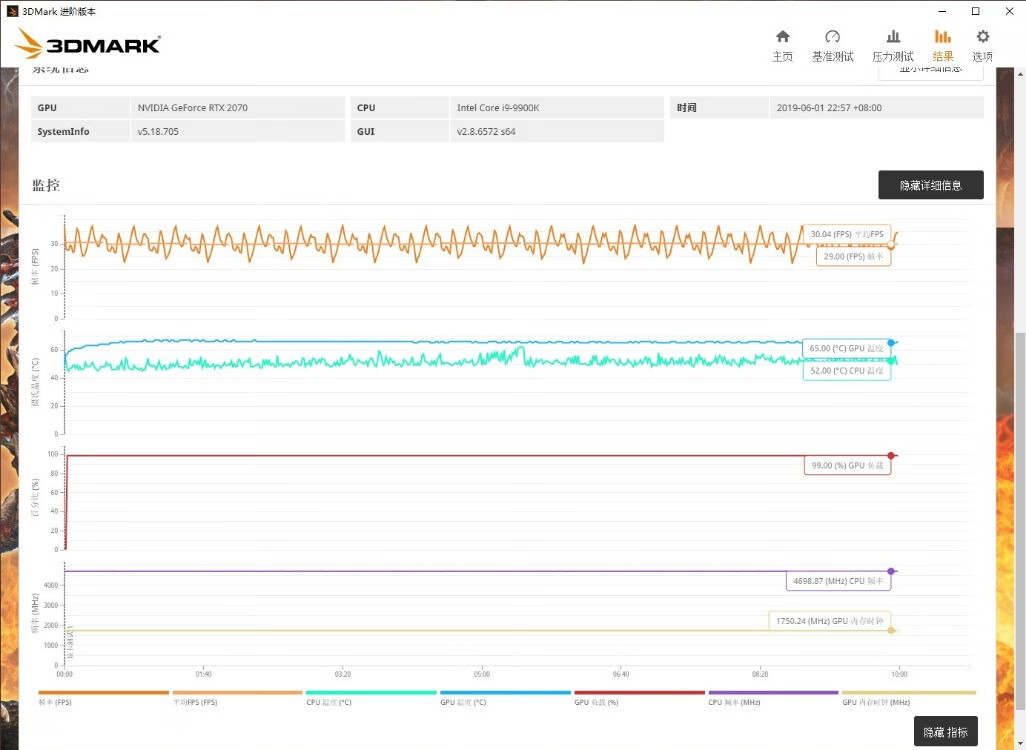

▼不过显卡的这个核心温度是真的低，仅仅只有65℃，并且温度曲线是波动的，并不是水平的，说明索泰这块RTX2070玩家力量至尊PGF显卡还是在控制噪音，如果可以的话，感觉核心温度压到60℃也是轻轻松松，这个后面再探索一下

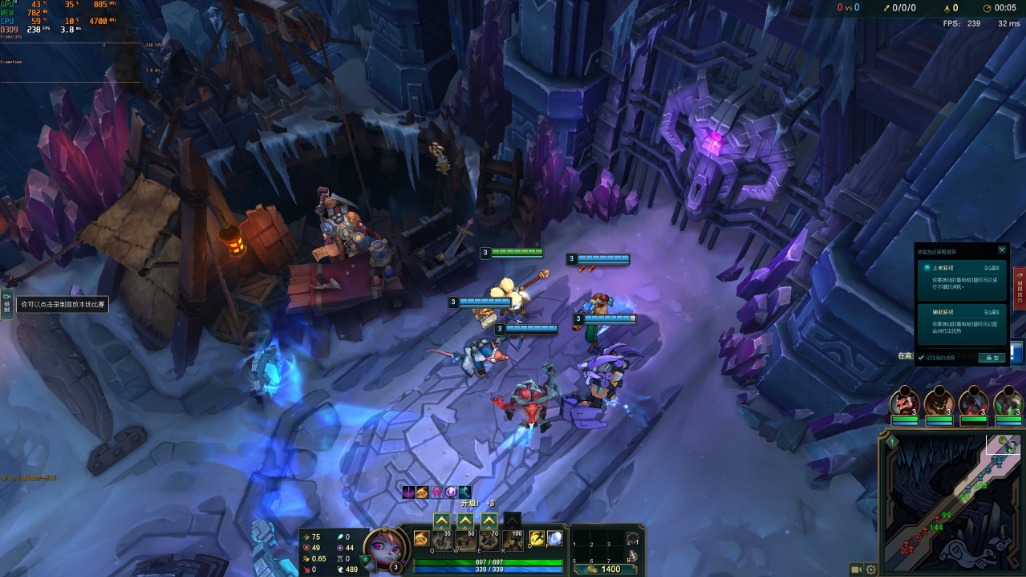

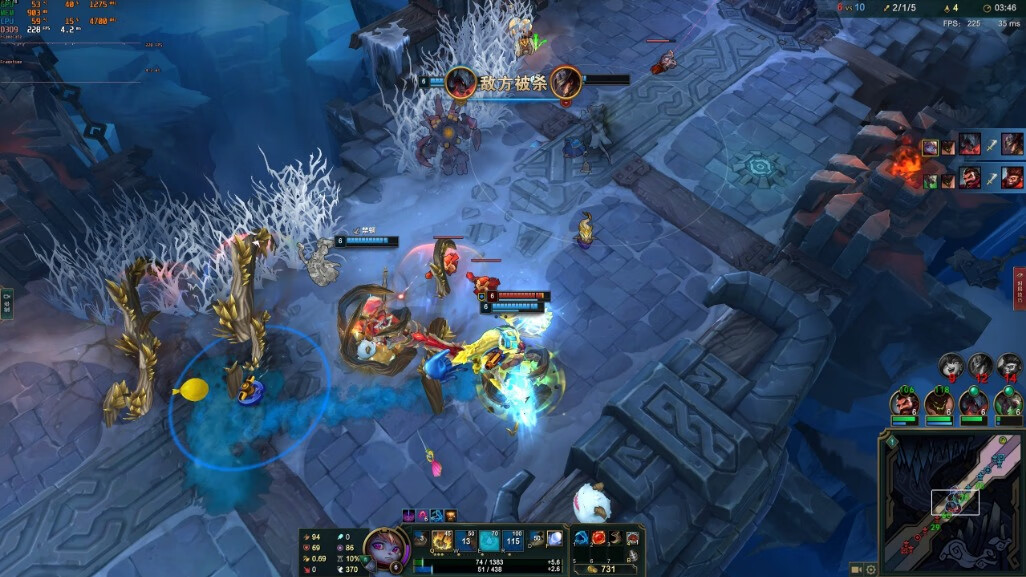

▼下面是游戏实测，第一款游戏，肯定就是LOL了，大乱斗模式，2K分辨率，特效全最高，泉水帧数稳定在240帧左右

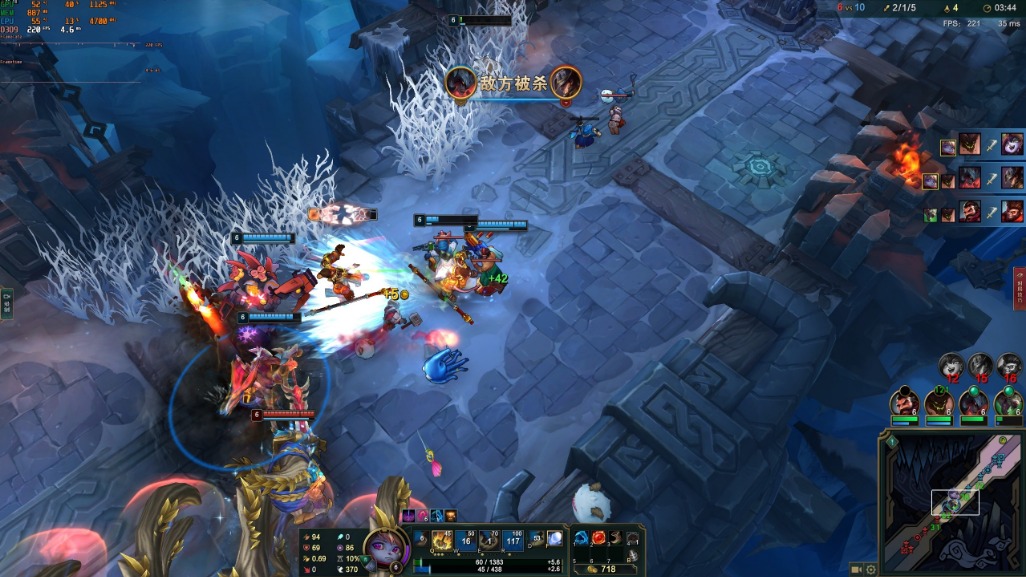

▼团战帧数也能稳定在220帧左右，玩起来还是很流畅的！










▼各种技能特效，也不会让帧数波动太大

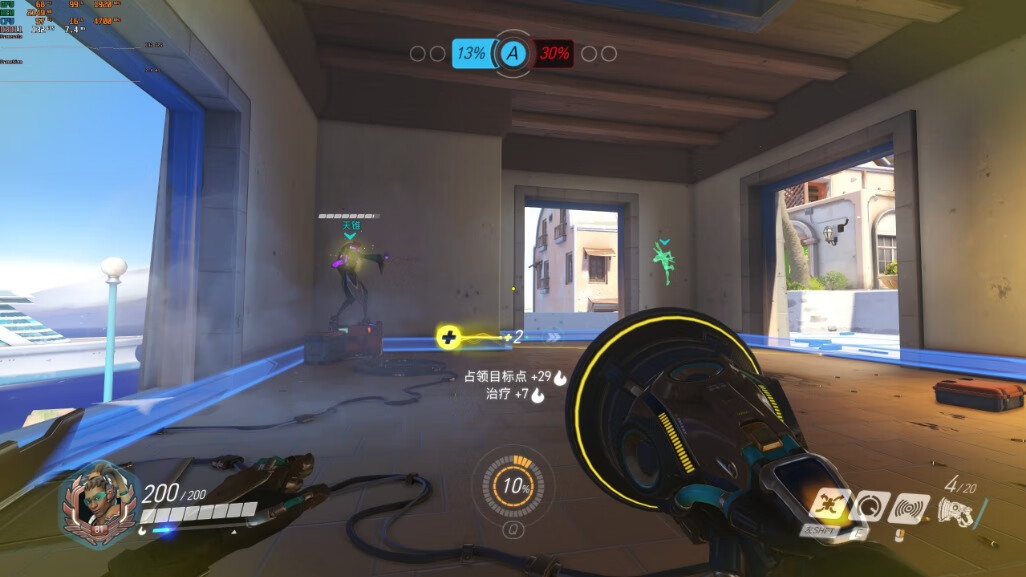

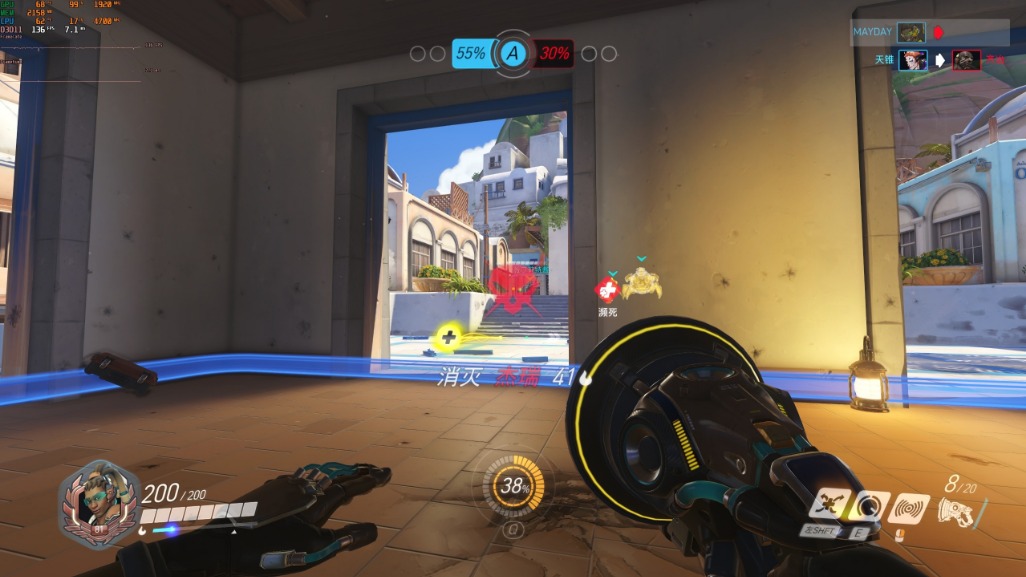

▼第二款游戏是OW守望先锋，2K分辨率，极高特效，帧数大约在140帧左右










▼激烈的团战场景，帧数波动也不会太大，135帧上下的样子，整体很流畅

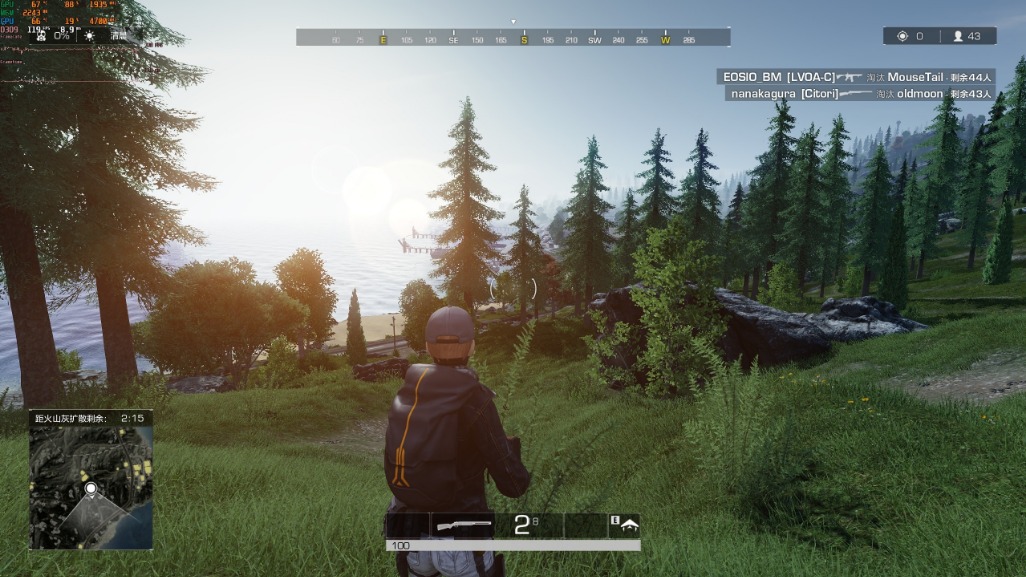

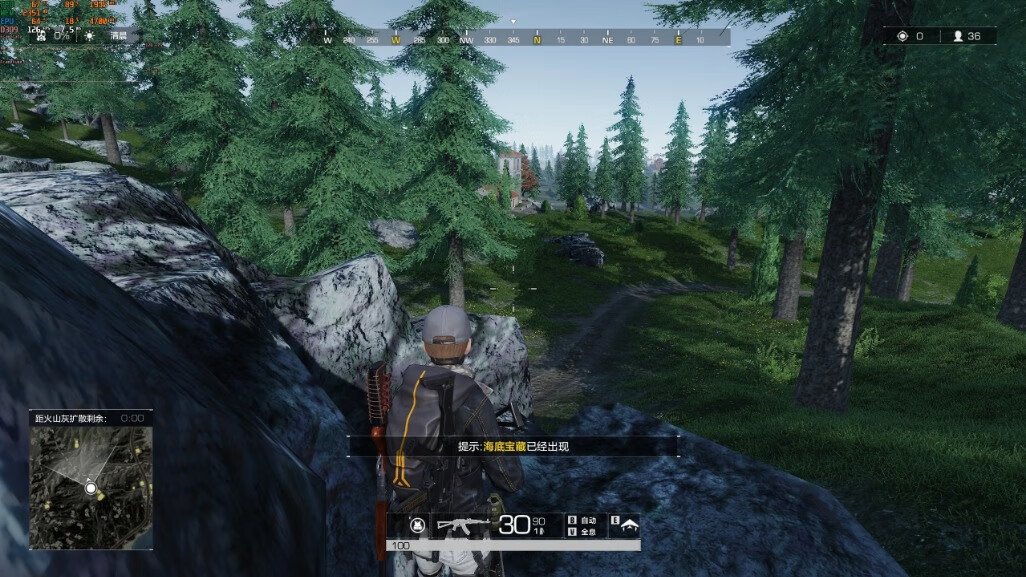

▼接着是无限法则，企鹅的一款吃鸡类射击游戏，画质还是非常出色的，2K分辨率，全高特效，帧数能稳定在120帧左右，即使是这种光线复杂的场景

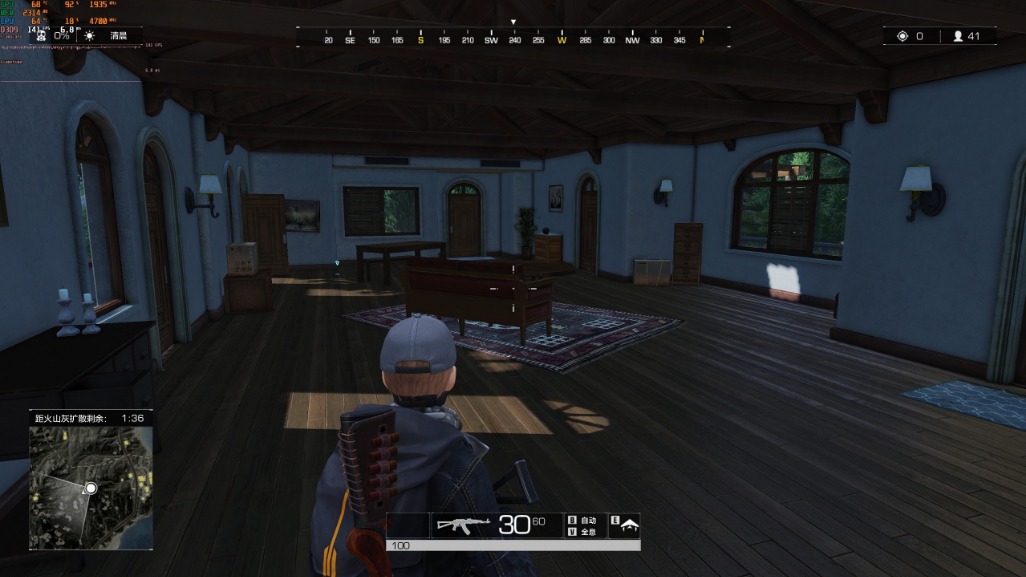

▼在室内情况下，帧数甚至可以去到140帧左右，堆料王就是牛逼，帧数相比较普通的RTX2070，轻松提高30帧，游戏时的核心频率，依然能保持在1935MHz










▼地形稍微复杂一些，帧数也能保持在125帧左右

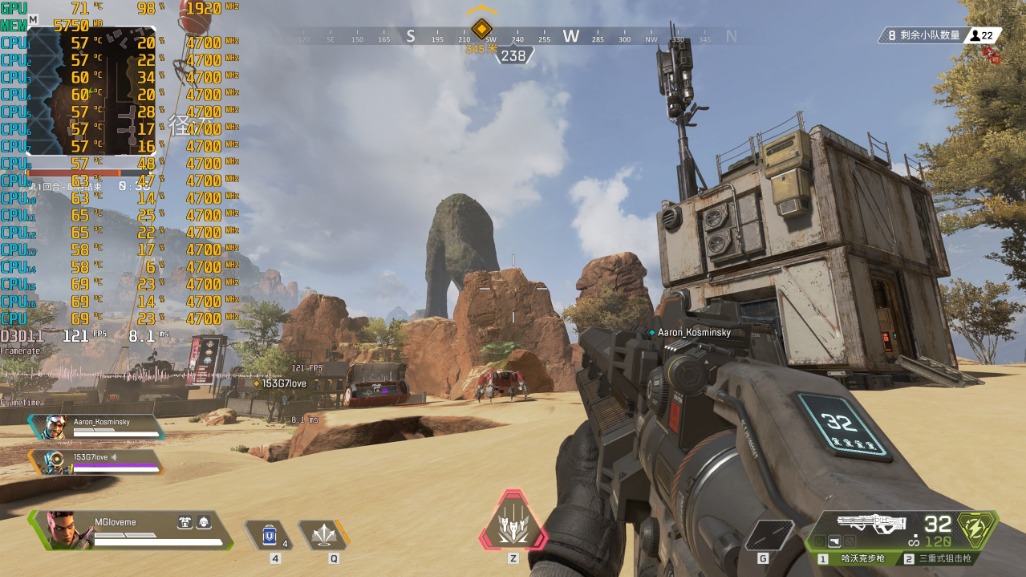

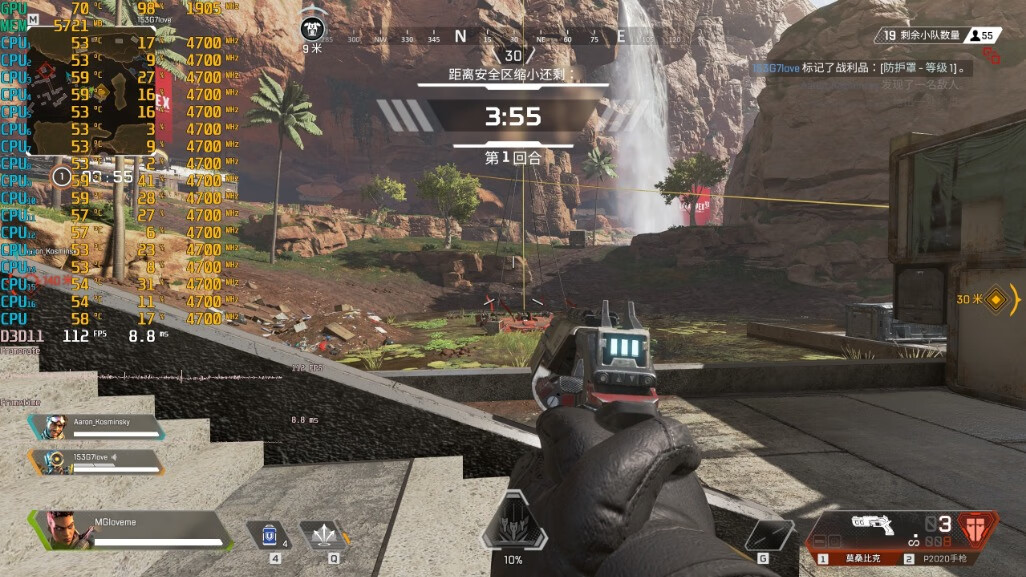

▼第三款游戏就是APEX了，2K分辨率，全高画质，基本能开的都开了，垂直同步关掉，室外帧数在112帧左右

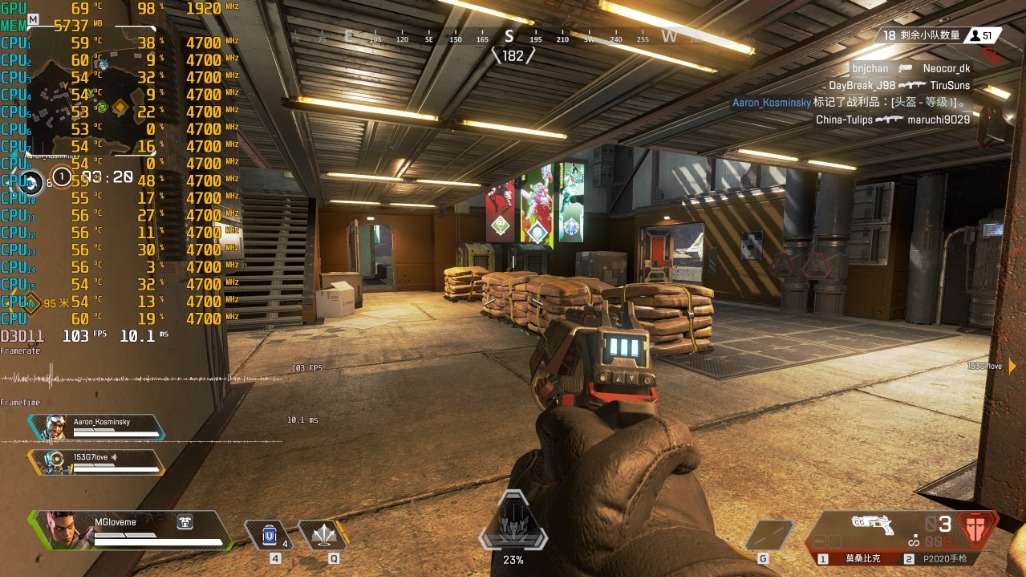

▼较复杂的室内环境，帧数会降到100帧上下

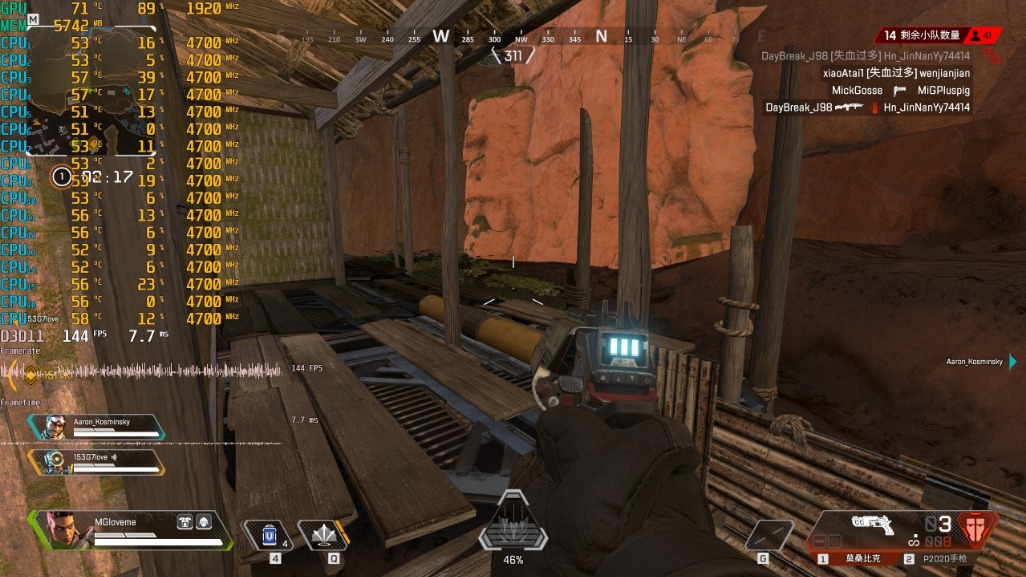

▼简单的场景，帧数会去到145帧左右










▼大恐龙了解一下？帧数在121帧左右

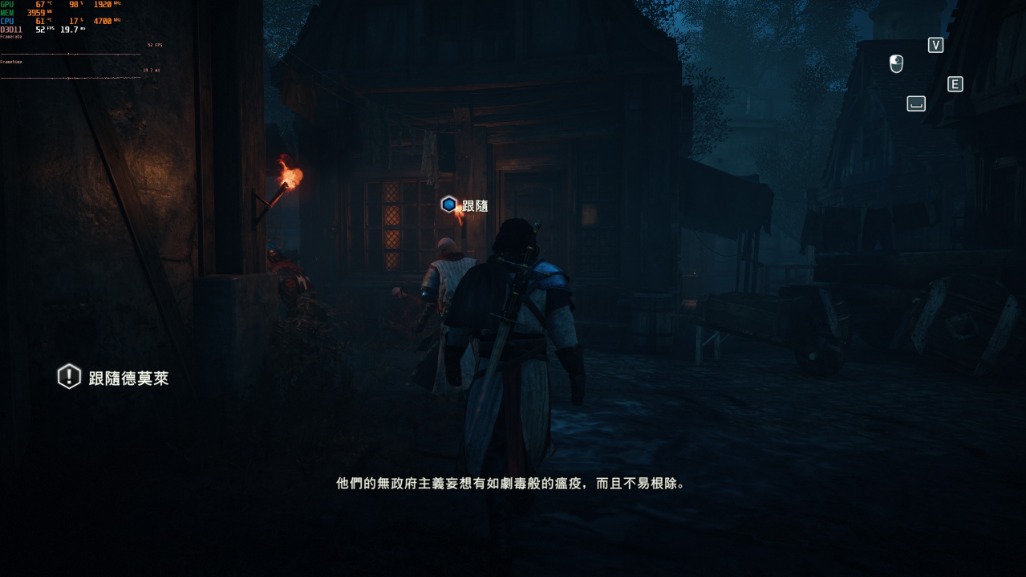

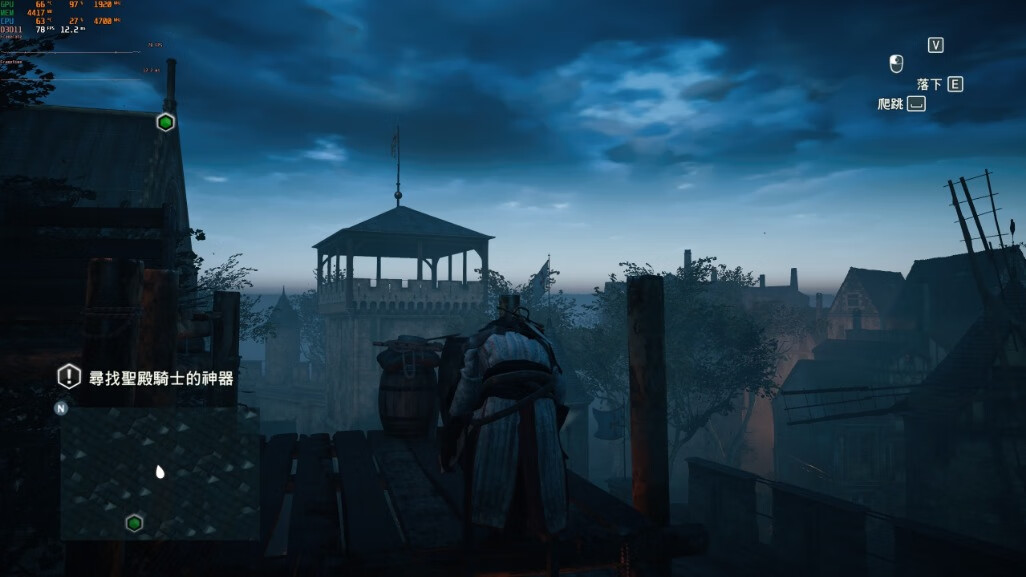

▼最后爽一把刺客信条，2K分辨率最高画质，帧数在50帧上下徘徊，游戏整体还算流畅










▼稍微降低一点画质，帧数能跑到80、90帧的样子，个别大场景，帧数最低会降到78帧左右










六、总结




不知道该怎么总结，当我以为20系列N卡同核心基本众生平等的时候，索泰再次用堆料，用玩家力量至尊PGF系列显卡，让我们看到堆料的实力，在强大的供电模块、散热模块的加持下，即使是同核心，索泰的RTX玩家力量至尊PGF显卡依然会强个10%左右，在游戏实测中，或许会有10、20帧左右的差距。




仔细观察显卡的核心频率，在满载的情况下，索泰RTX2070玩家力量至尊PGF显卡的核心频率基本都能稳定保持在1900MHz以上，个别情况甚至能跑到1960MHz、1980MHz，这就和那些普通的RTX2070显卡拉开了不少的差距，他们正常情况下Boost到1800MHz就不错了。核心频率高了，性能其然就强。




最让人惊讶的是索泰RTX2070玩家力量至尊PGF显卡的散热实力。首先是超级厚的散热鳍片，一看就知道其散热实力是非常强大的；其次是合理的散热结构设计，6热管直触核心，快速的将核心部分的热量导出到散热鳍片，然后配合三把特殊设计的风扇，提供强大风量的同时，还能完美的控制噪音，并且三风扇的设计，基本能全部覆盖到散热鳍片，减小散热盲区；在拥有了这么强大的散热实力的同时，我们能够看到索泰对于显卡散热和噪音有了一些自己的理解，70%的核心占有率的普通中高负载的情况，散热风扇仅仅依靠19%的转速，就能将核心温度控制在60℃，并且散热风扇还在有规律的停转，在跑3Dmark的稳定性测试的时候，核心温度可以保持在65℃左右，但是温度曲线一直在波动，说明显卡的风扇并没有发挥全力，仅仅只是达到了将显卡核心温度控制在65℃的目标，并不是为了尽可能的降低显卡的核心温度，或许，只有更加深入的测试，才能探出这套显卡散热模块的底。




什么叫顶级显卡？什么叫堆料？或许从你入手一块索泰RTX2070玩家力量至尊PGF显卡的时候，就会有了一些答案，毕竟将显卡支架直接当配件放进显卡包装里的，暂时我只见过这一家，可见其对于自家显卡重量的自信。




谢谢大家！
