一、        前言




现在的高端显卡外观给人一种千篇一律的感觉，各种凌厉的线条、酷炫切面，再配上高大上的金属材质，最后加上风扇和RGB灯，一款显卡的外观就完成了




当然，各家会有各家的风格。但是，这并不代表这些外观设计不好看、或者说不酷炫，而是有种审美疲劳。每年都是稍微升级改动下外观，然后换个核心，让人感觉没有什么诚意




今年的盈通就非常有诚意，RX590上漂亮的“女装大佬”散热系统让人眼前一亮，粉紫色的娇羞外衣，包裹着宅基腐的中二之魂！




除此之外，就要数影驰的星耀显卡系列了，其外观和影驰传统的名人堂、Gamer、大将等系列完全不同。其大胆的在显卡的外观上加入了镜面和透明的元素，辅以带有RGB灯效的透明风扇，整体给人一种非常轻盈、清新的感觉，配合一些清新属性或者主打单色元素的机箱肯定特别好看




或许不久，我们会看到更加大胆的使用透明设计元素的显卡的出现




二、影驰（Galaxy）GeForce RTX 2070 星曜显卡   开箱

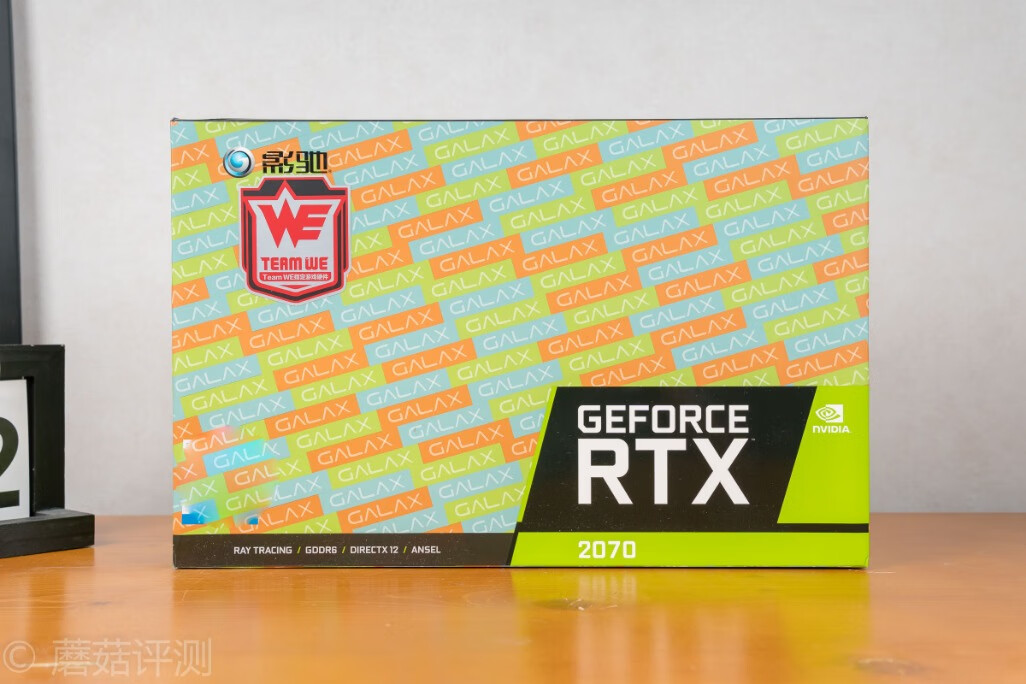

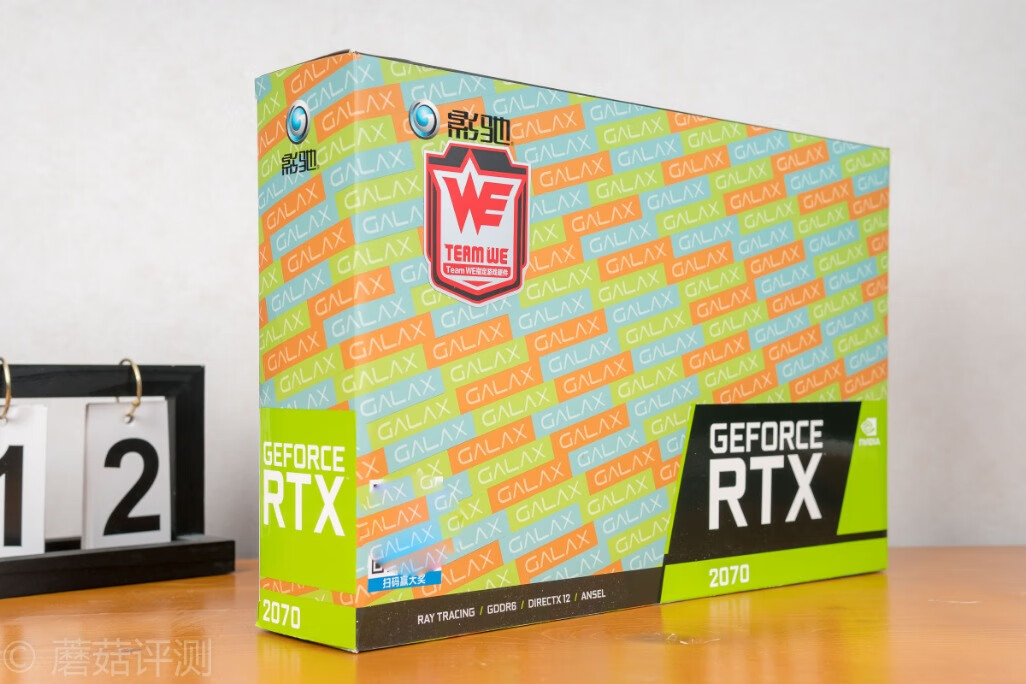

▼影驰星耀显卡的包装就非常的清新且有设计感，除了常规的品牌LOGO和型号之外，包装的大部分区域都采用了黄绿、橙、浅蓝的三色条带装饰，感觉非常有潮流设计感

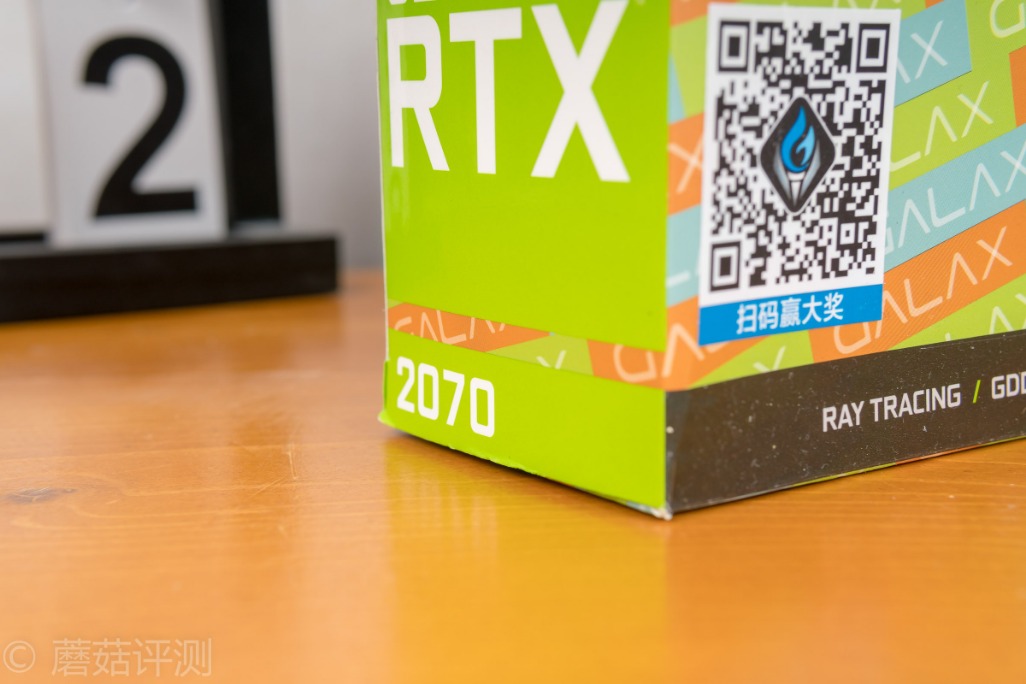

▼如果不是右下角的这个经典的RTX2070，我甚至都不会以为这个包装里面会是显卡……










▼显卡的背面就是各种特性介绍了，包括显卡的性能、接口、散热等










▼显卡的侧面同样有这种包装设计的延伸










▼底部还有一条小彩带，很有意思

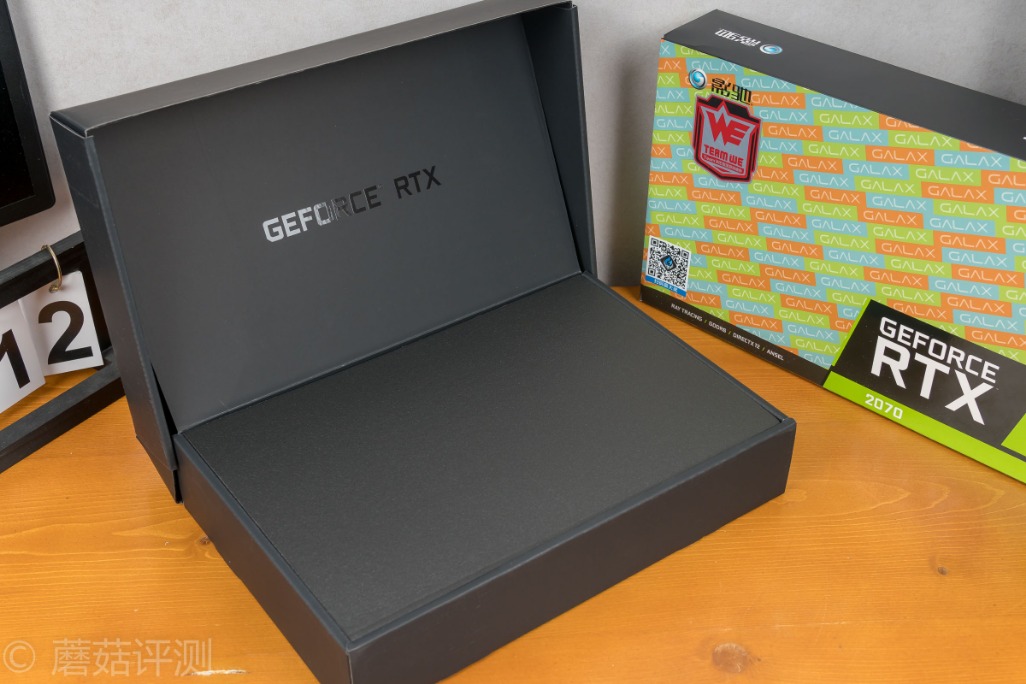

▼打开外面的包装之后，里面是一个纯黑色的纸箱，这就和影驰传统的显卡包装设计相同了，上面印着“What’s Your Game？”










▼打开之后，可以看到这个黑色纸盒的设计用料非常给力，保护采用了特别厚的泡棉










▼泡棉下面才能看到显卡和一些配件

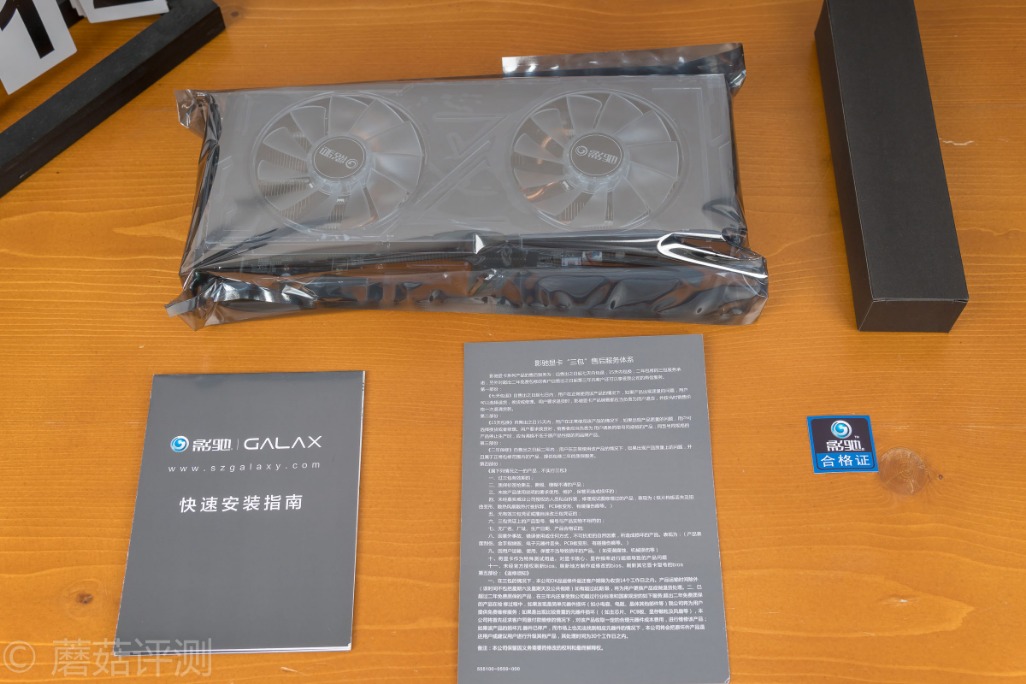

▼显卡主体、供电线、说明书、保修卡和合格证










三、影驰（Galaxy）GeForce RTX 2070 星曜显卡   外观




▼我们将显卡从静电袋中拿出来，可以看到显卡外面还贴了很多保护膜，保护显卡外观的表面不会被划伤

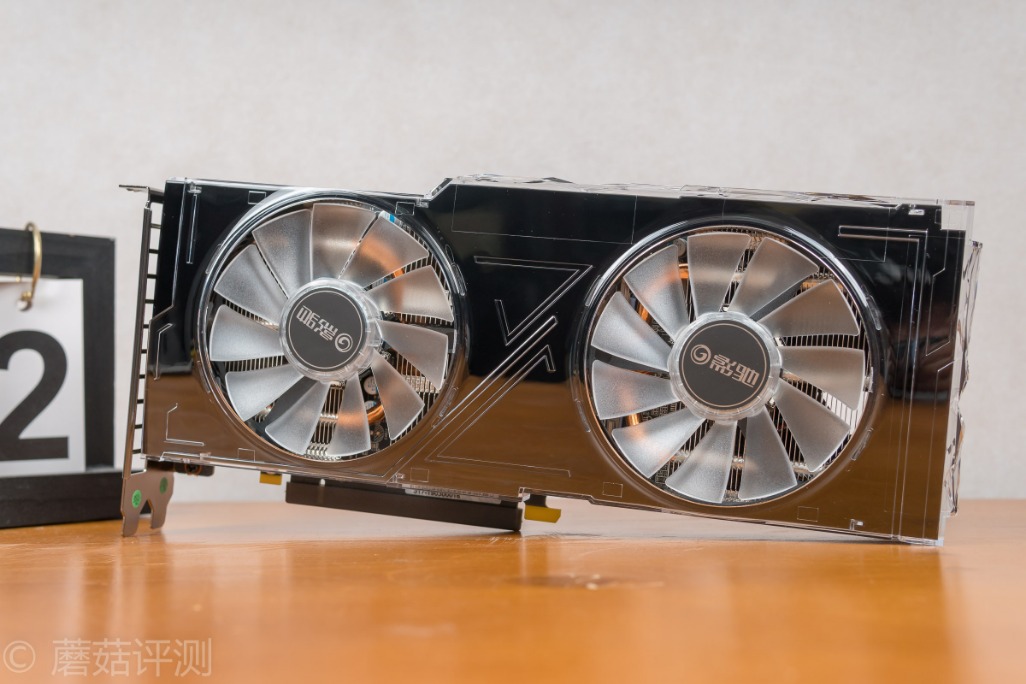

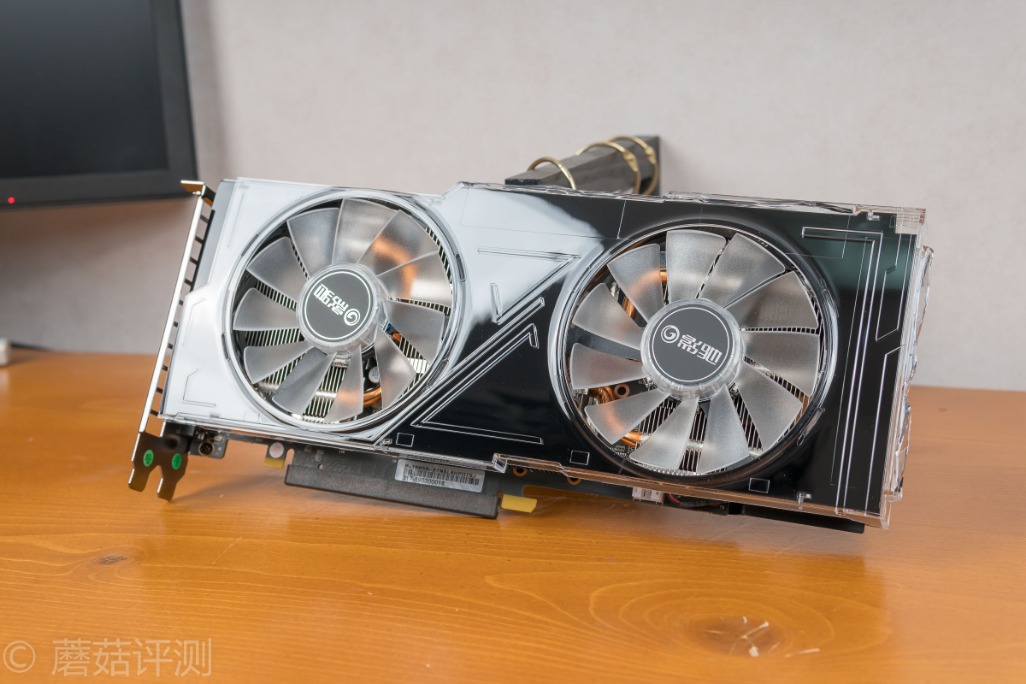

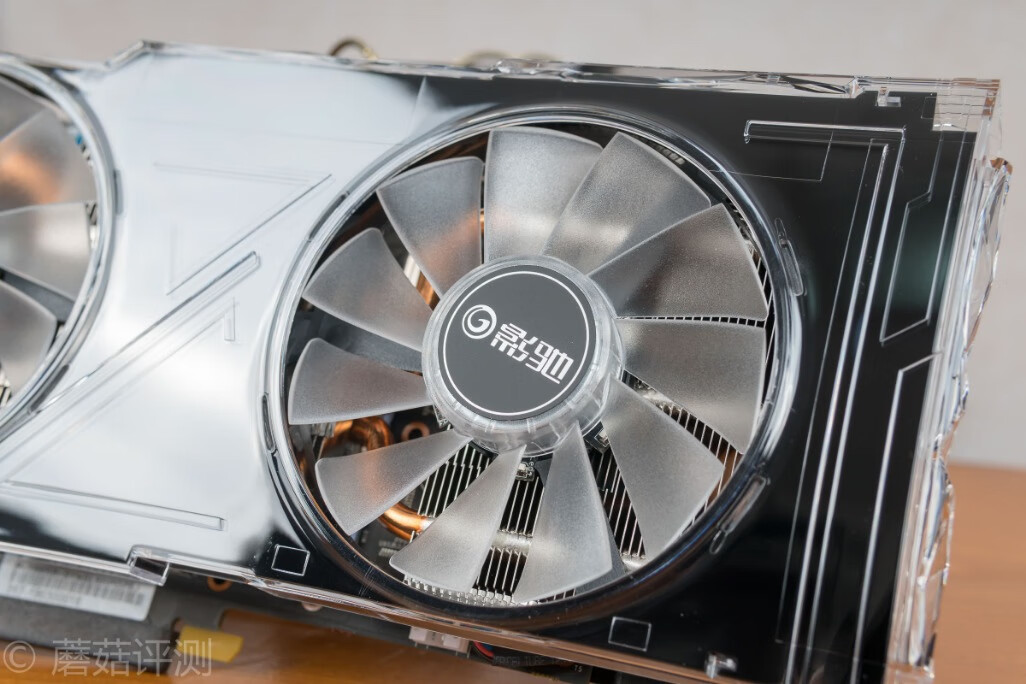

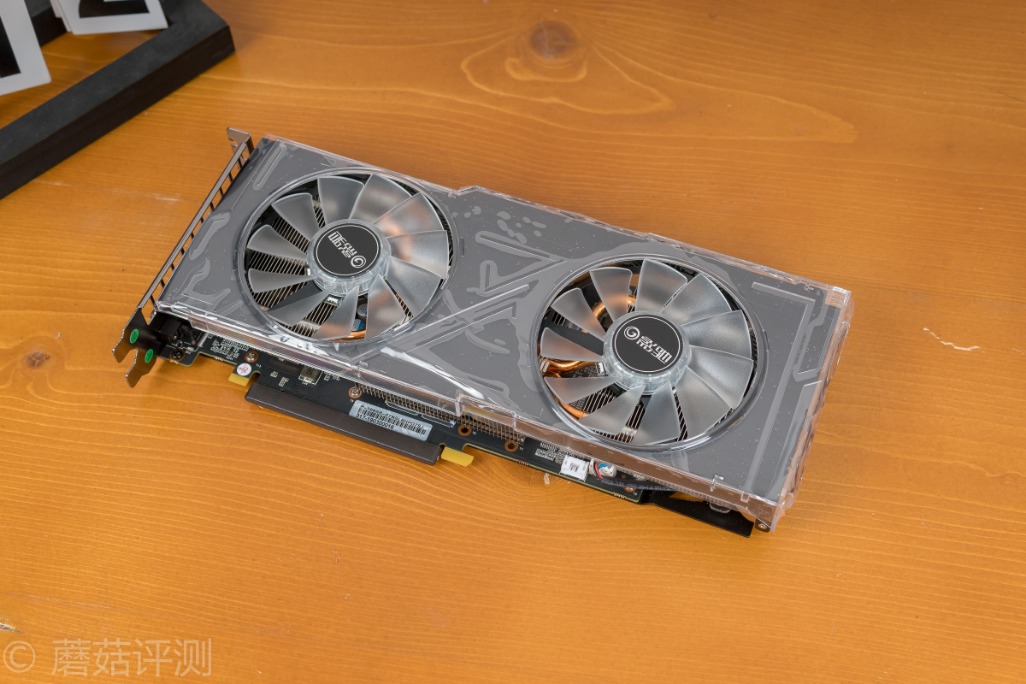

▼撕掉保护膜之后，我们就能看到显卡正面的样子了。影驰的这款RTX2070星耀显卡采用了双风扇的设计，双风扇均是透明的，中间的外壳部分是镜面的，上面有比较经典的影驰的“G”的设计元素










▼稍微侧一点，可以看到显卡的正面是镜面的，会反射出好看的光线

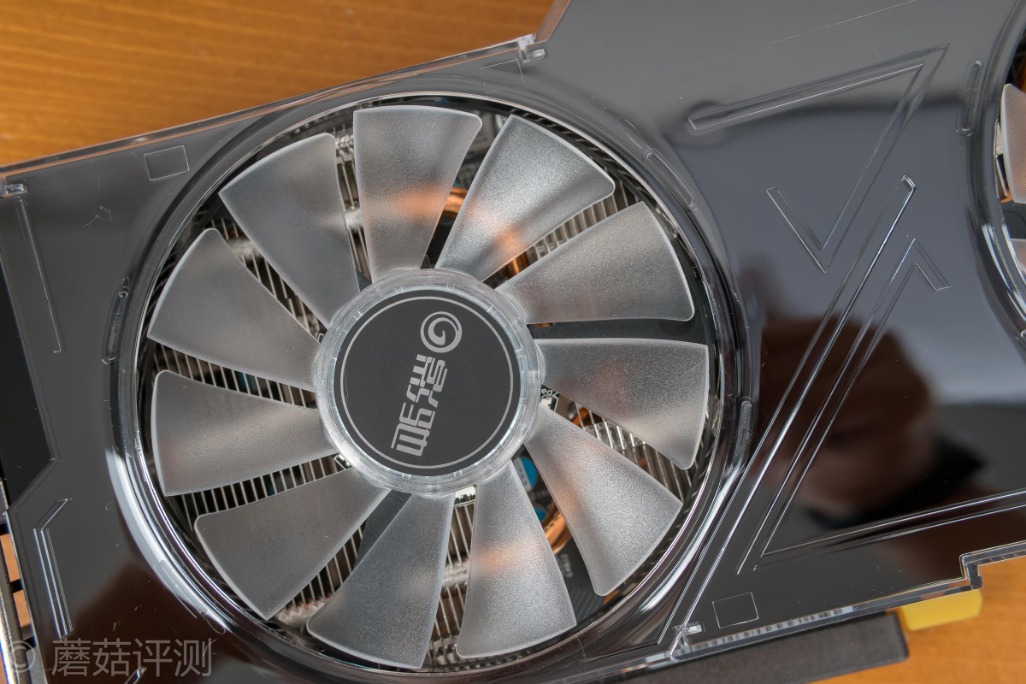

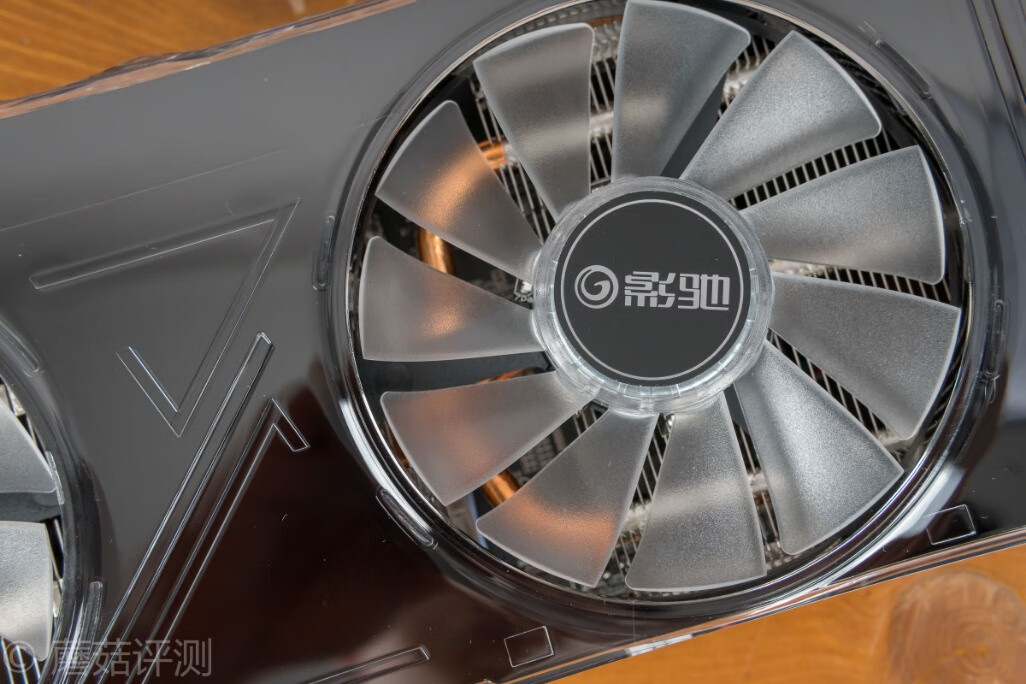

▼靠近看看透明的风扇细节，其采用了11片扇叶，扇叶部分采用了磨砂透明处理，中间贴着影驰的LOGO

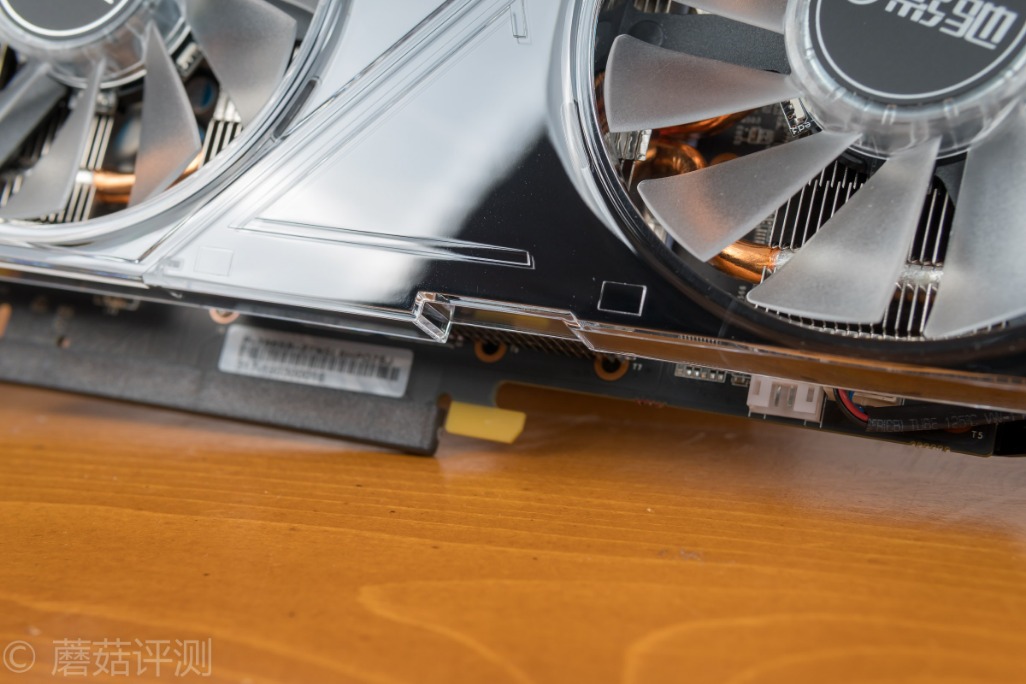

▼在显卡的外观部分，随处可见这种小巧、硬朗的开口设计，让整个显卡的四周看起来并不平淡

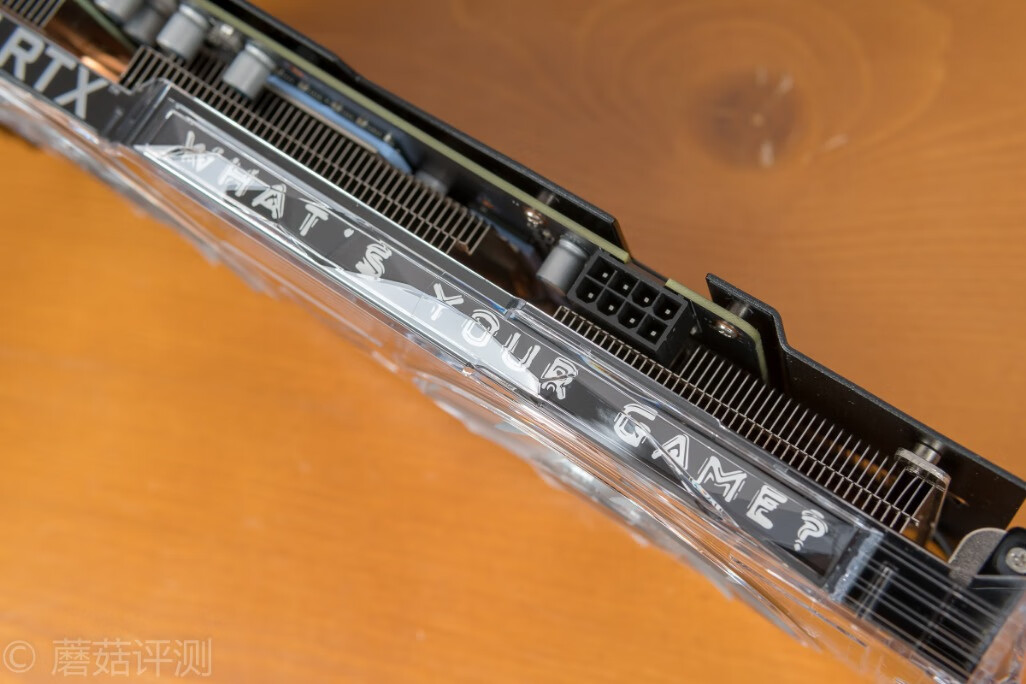

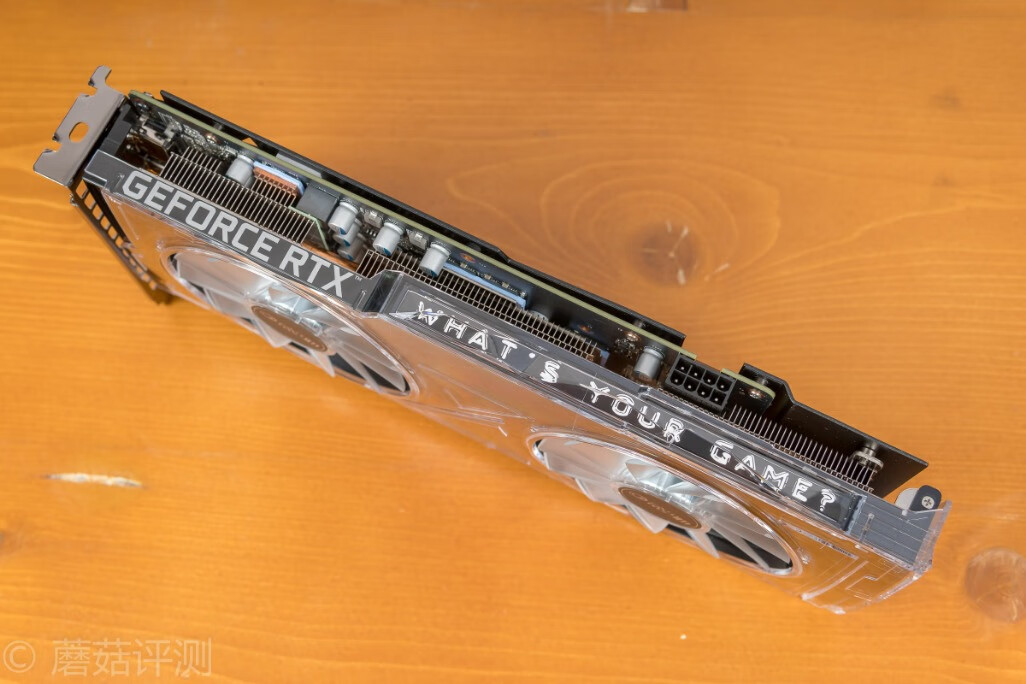

▼显卡顶部是透明的，我们能看到RTX和影驰的那句经典的标语










▼靠近看看，这个透明的部分并不是简单的平面，而是做成了各种切面搭配，给人一种星体闪耀的感觉，怪不得起名叫做星耀

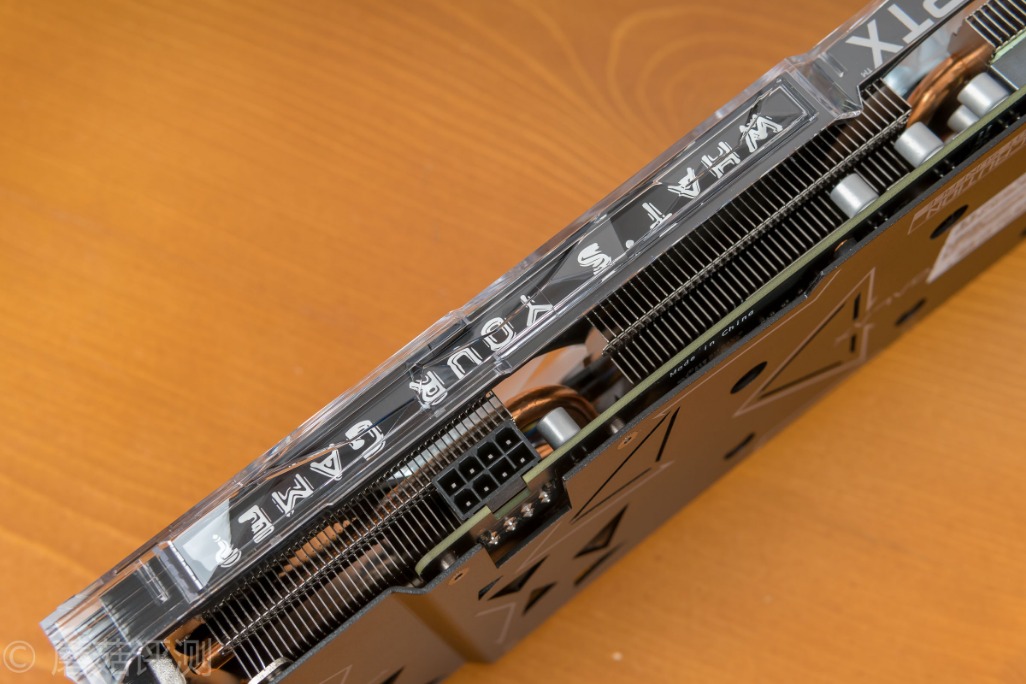

▼显卡采用单8Pin的供电，日常完全可以满足性能发挥

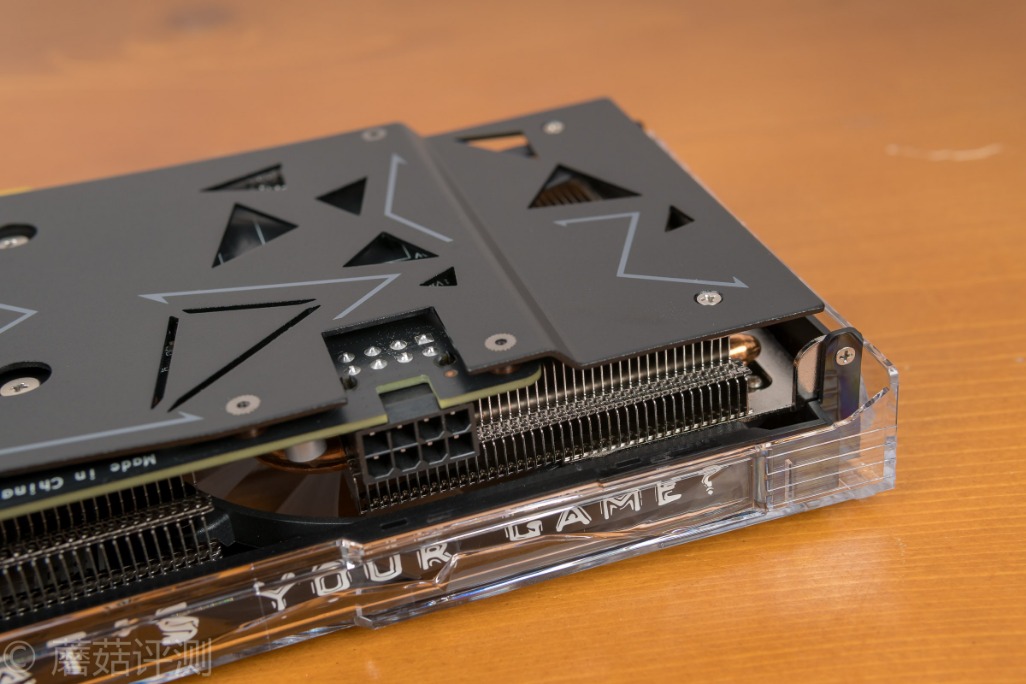

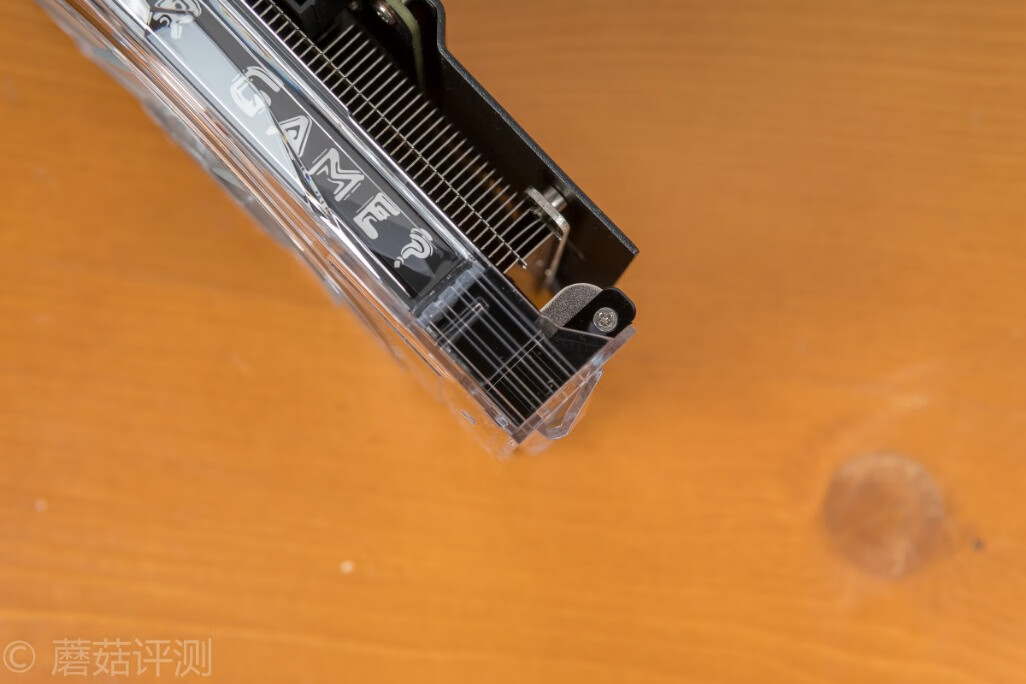

▼在显卡的尾部部分，可以看到显卡的金属背板的延伸，从而给显卡的散热模具以支持，让显卡的整体强度更高

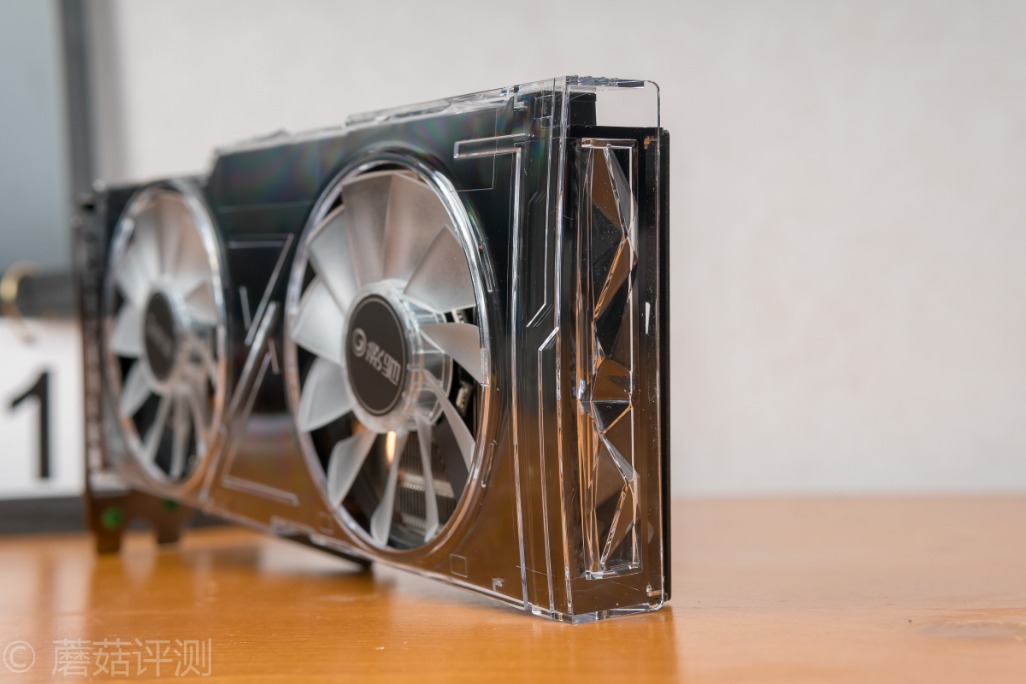

▼显卡的尾部部分也有星耀相关的设计，光线折射之间，有种八星八箭钻石切割的感觉

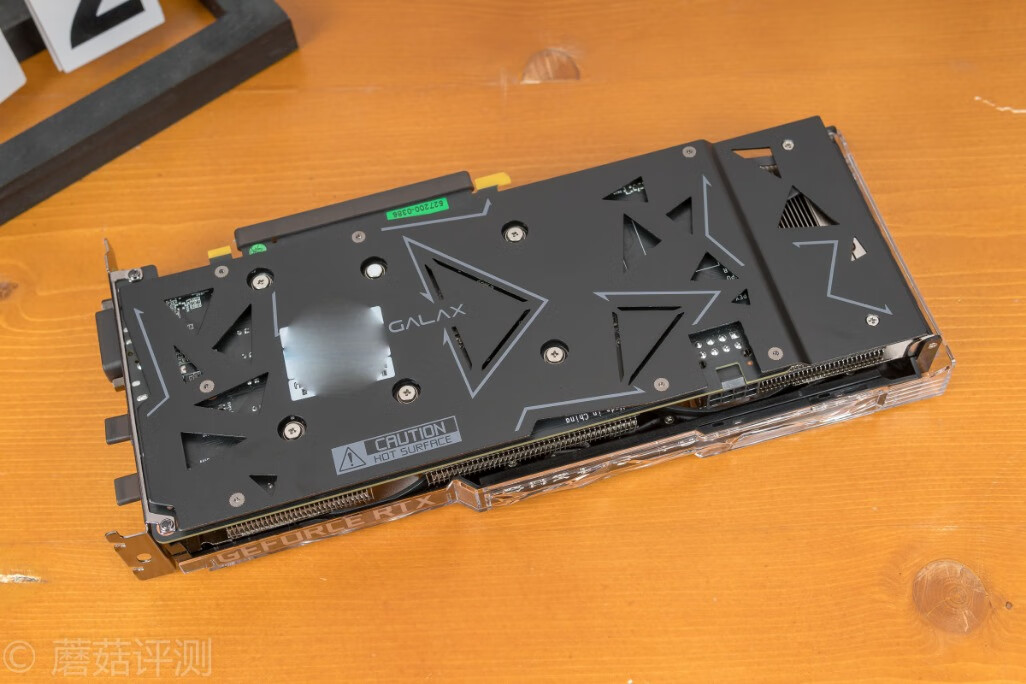

▼显卡的背面，采用了一整块的黑色的金属背板，上面有好看的开孔和折线设计

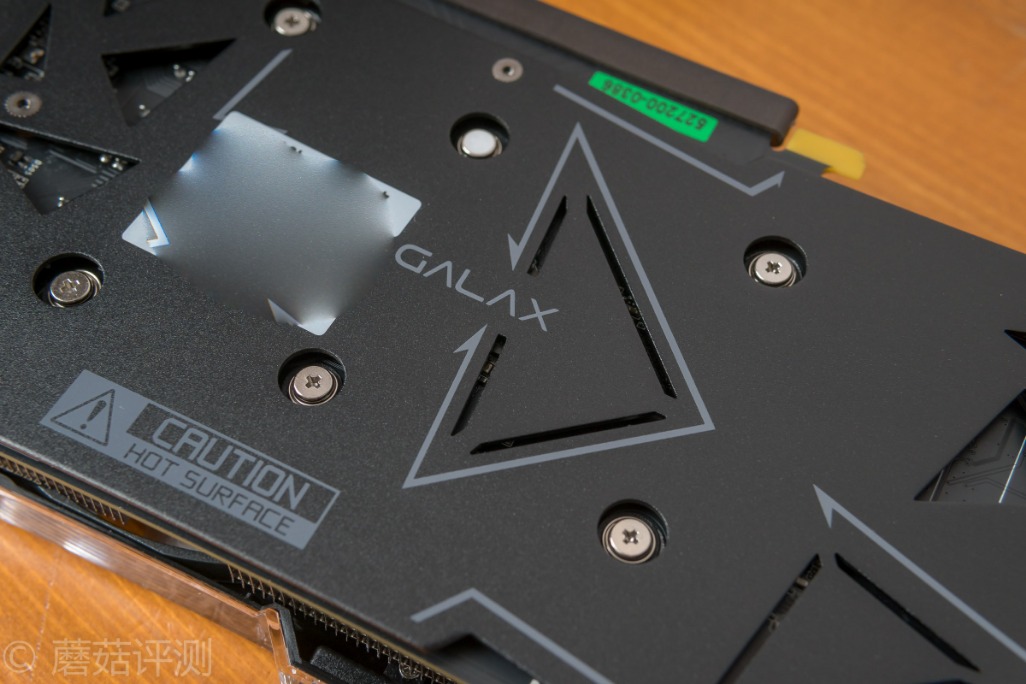

▼各种几何三角形的镂空设计，这种背板设计，是第一次在影驰的显卡上出现，看起来还是很漂亮的










▼背面的做工细节还是很不错的，边缘处都有处理，供电部分也有相应的开口










▼透过显卡透明的风扇，我们可以直接看到风扇下面的显卡的散热模具，三根纯铜的热管，配合上高效散热的散热鳍片










▼另一侧也是这种设计，散热管加散热鳍片

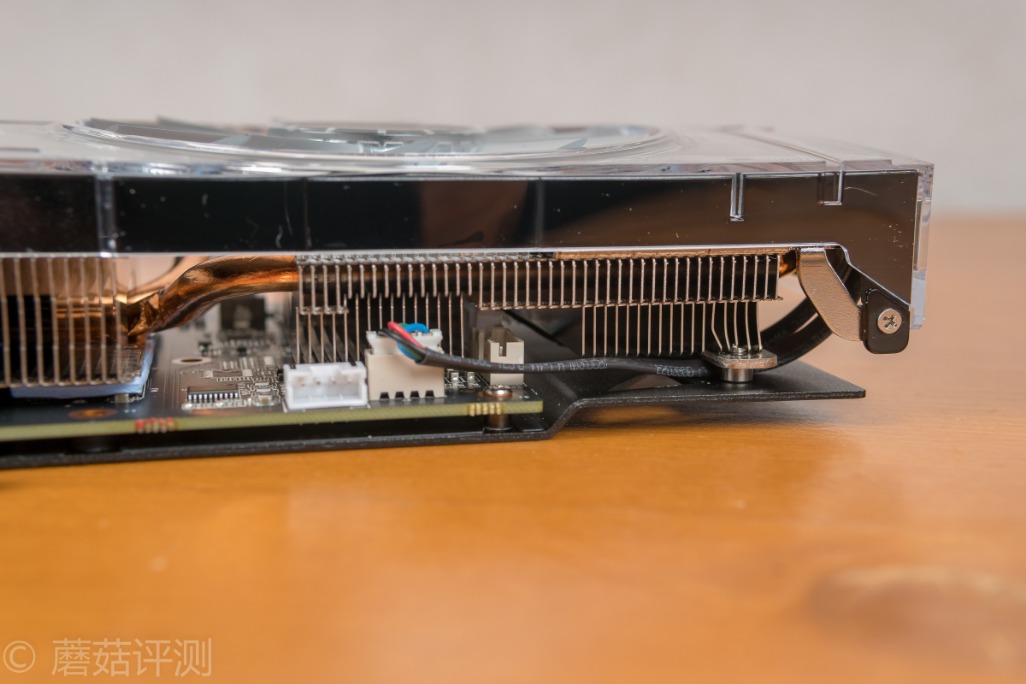

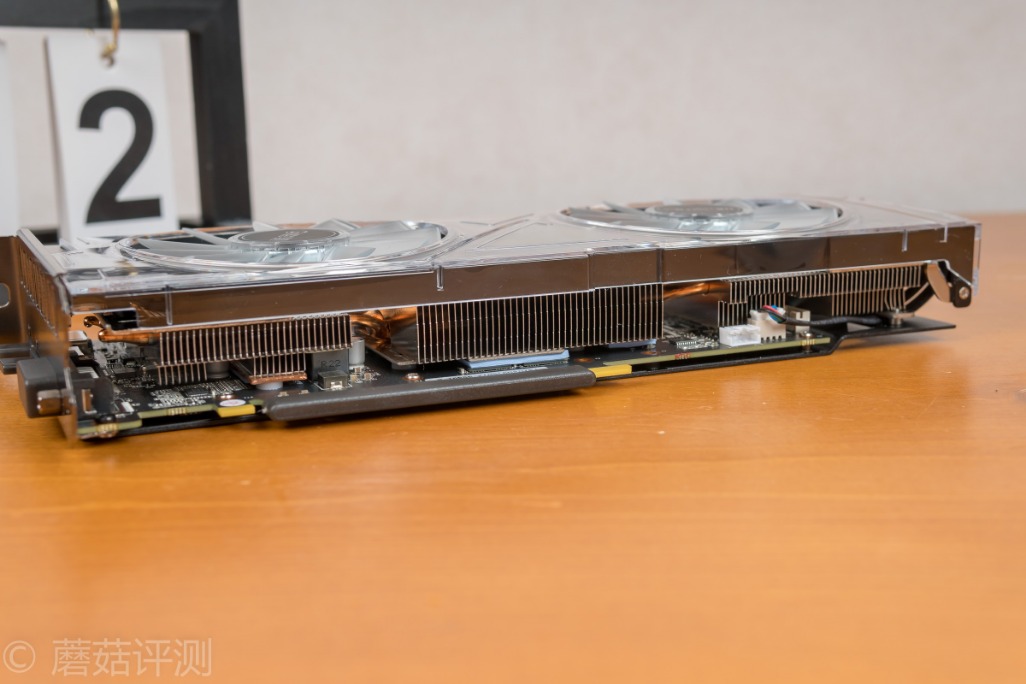

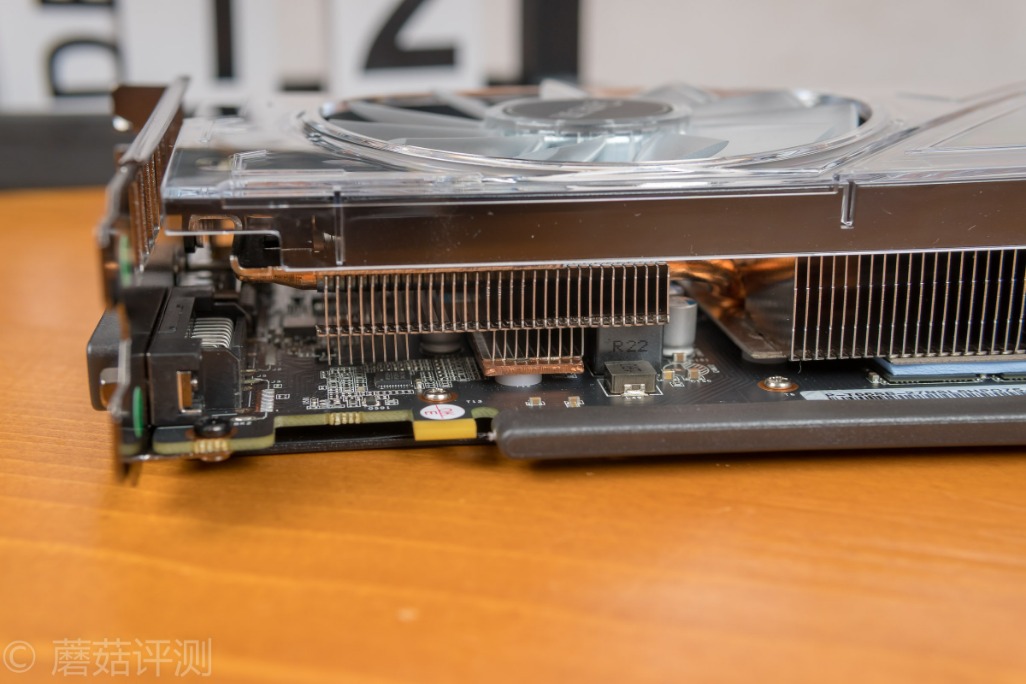

▼从侧面看，可以看到显卡的整体散热模块分成了三段，不同的部分分别照顾显卡不同的区域，实现分区域散热

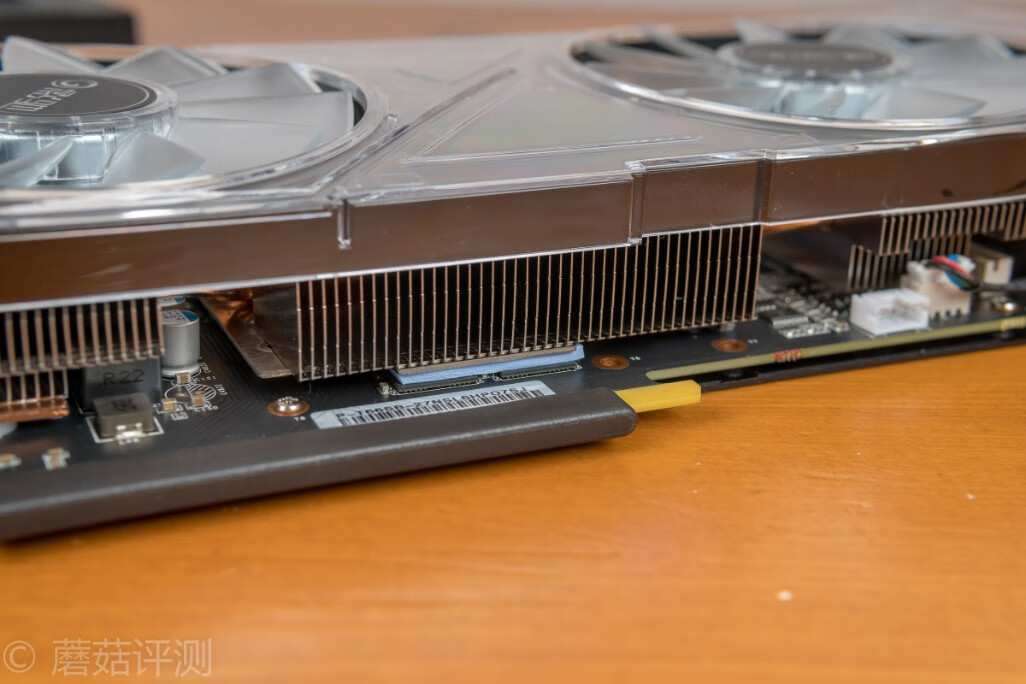

▼显卡的左侧部分，配合铜片，覆盖到了显卡PCB上的散热元件，并且在导热部分，使用了纯铜的铜片配合导热垫的设计，这种设计的导热效率更高










▼中间部分除了负责显卡核心散热之外，还通过导热垫将显存部分的热量导出来，让显卡的显存在稳定运行的时候也能保持低温










▼右侧部分大部分都是通透的，在尽量躲过显卡PCB上元件的同时，尽可能的增大散热鳍片的面积，保证散热。分段式散热，三段之间都使用三根热管联通，可以快速将热量导出到散热鳍片上，然后被风扇吹走

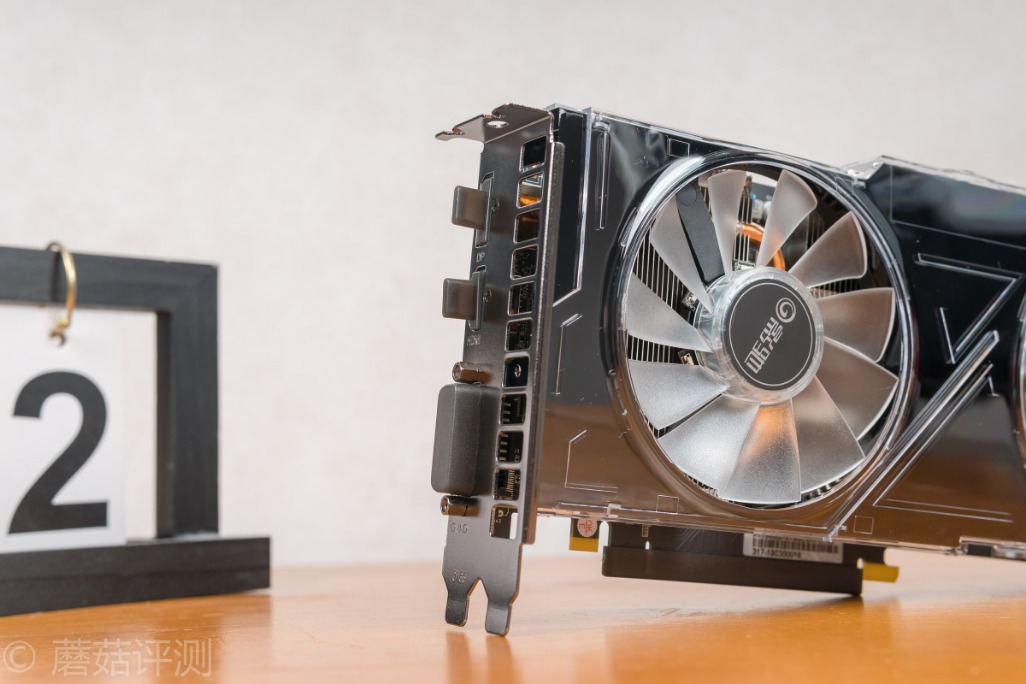

▼显卡的接口部分均有防尘塞，细节好评

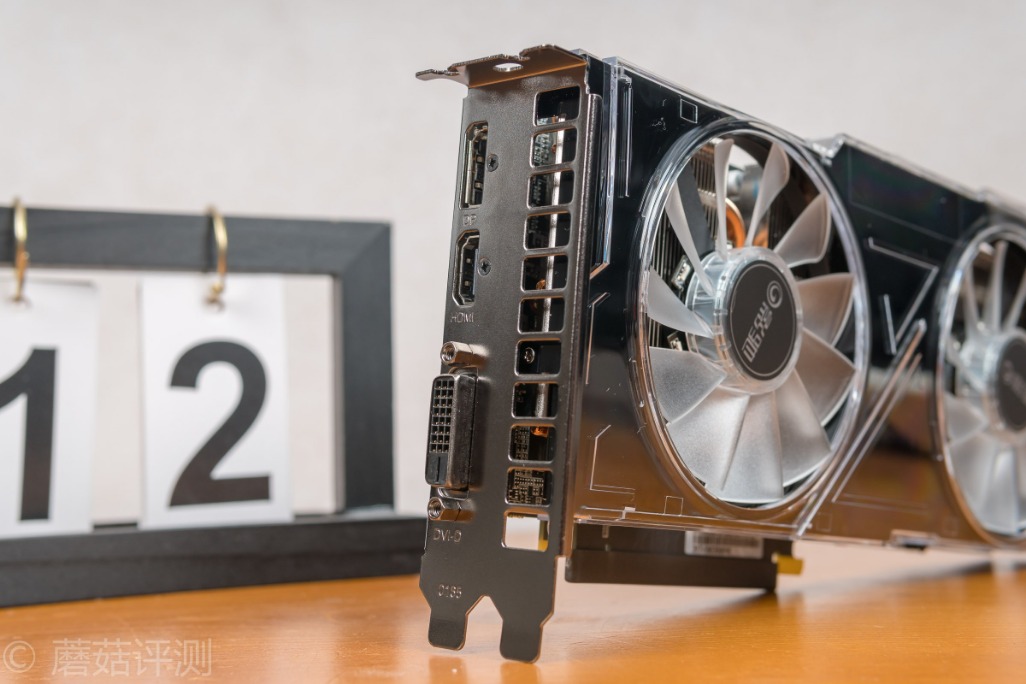

▼视频输出接口部分有DP 1.4、HDMI 2.0和DVI接口，保证兼容性的同时，也拥有强大的视频输出实力，DP 1.4最高可以支持8K@60Hz的视频输出，日常绝对够用了










四、影驰（Galaxy）GeForce RTX 2070 星曜显卡   装机&效果

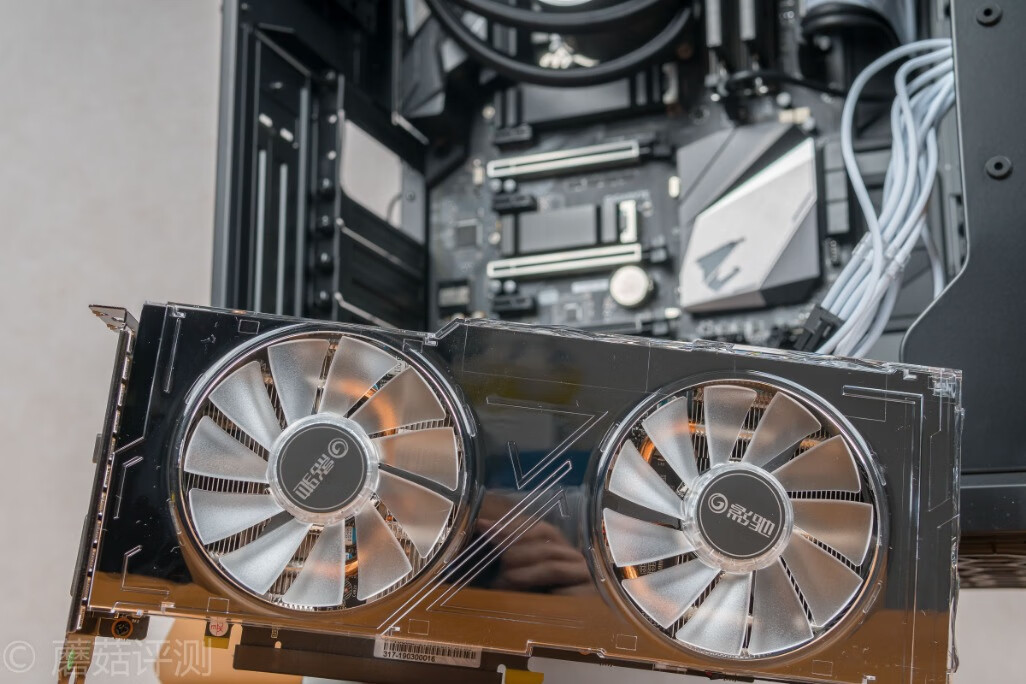

▼显卡的装机非常简单，这里要将其塞进酷冷至尊SL600M里面，这款机箱采用了垂直风道的设计，散热实力非常强大

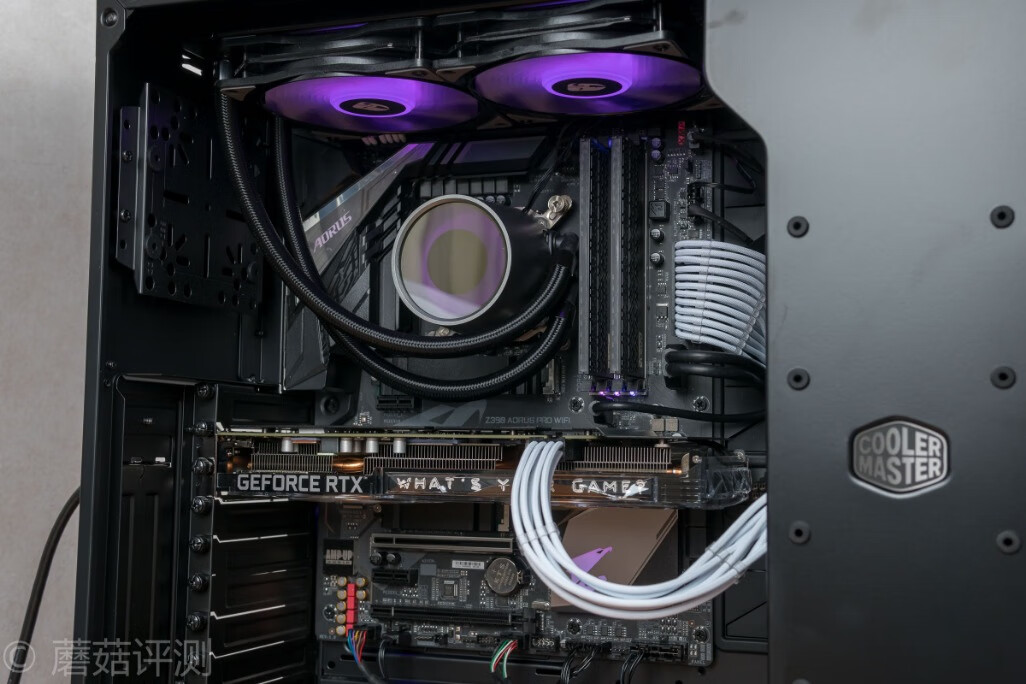

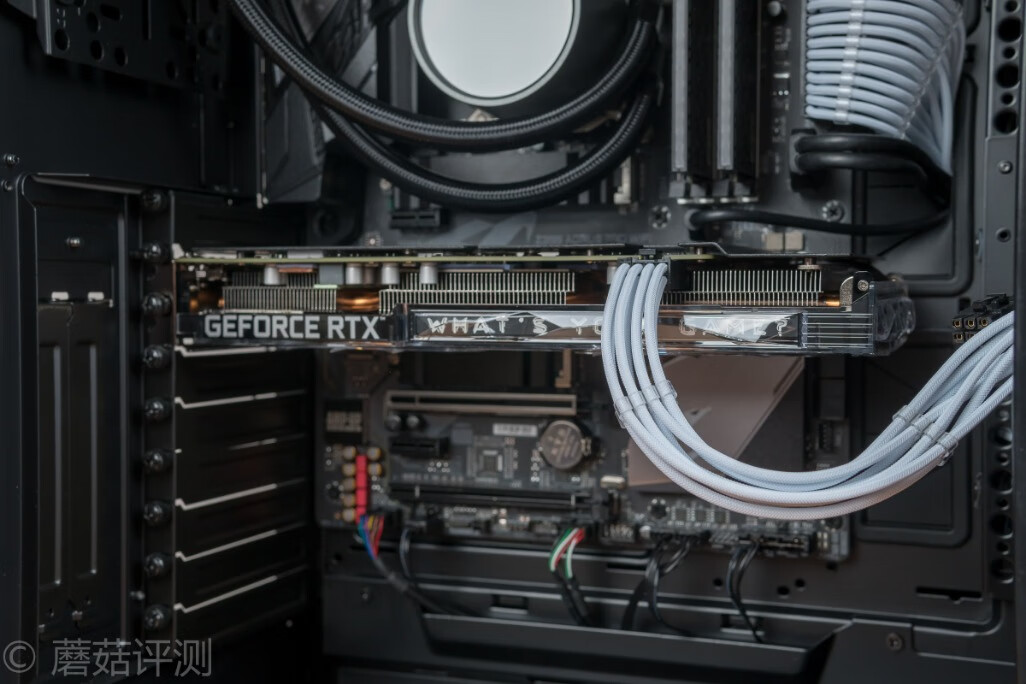

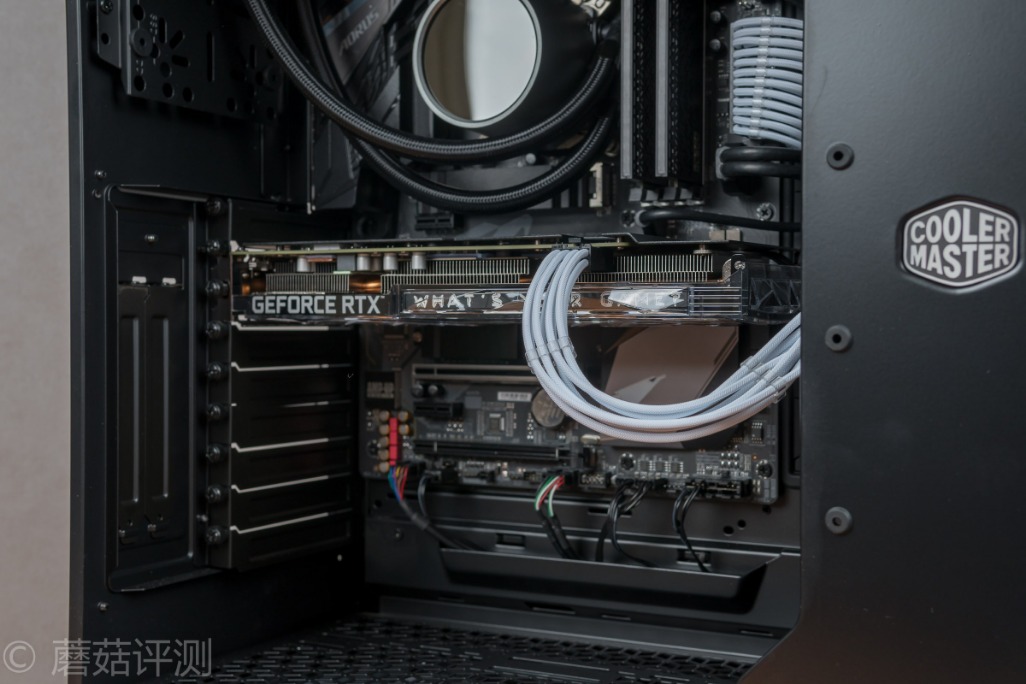

▼装进去之后可以看到，影驰星耀显卡绝对是高端显卡里面的一股清流。其显卡厚度是标准的双槽，不会影响下面的PCI插槽的使用，并且，这种标准双槽设计的显卡，即使组SLI，也会更加轻松，因为两块显卡之间的空隙更大，不会互相影响散热

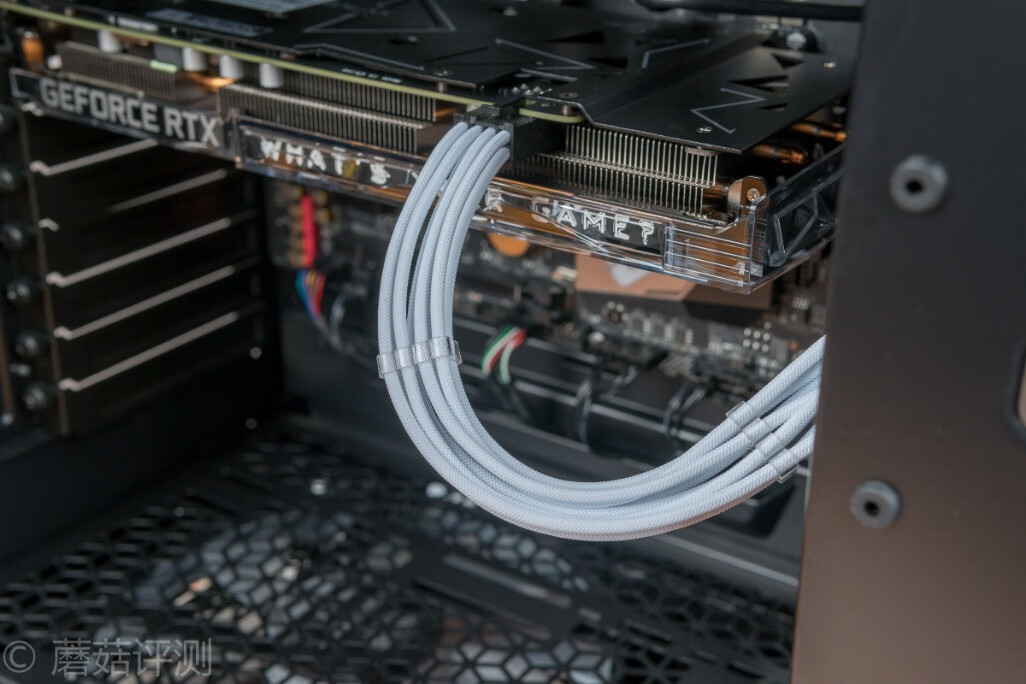

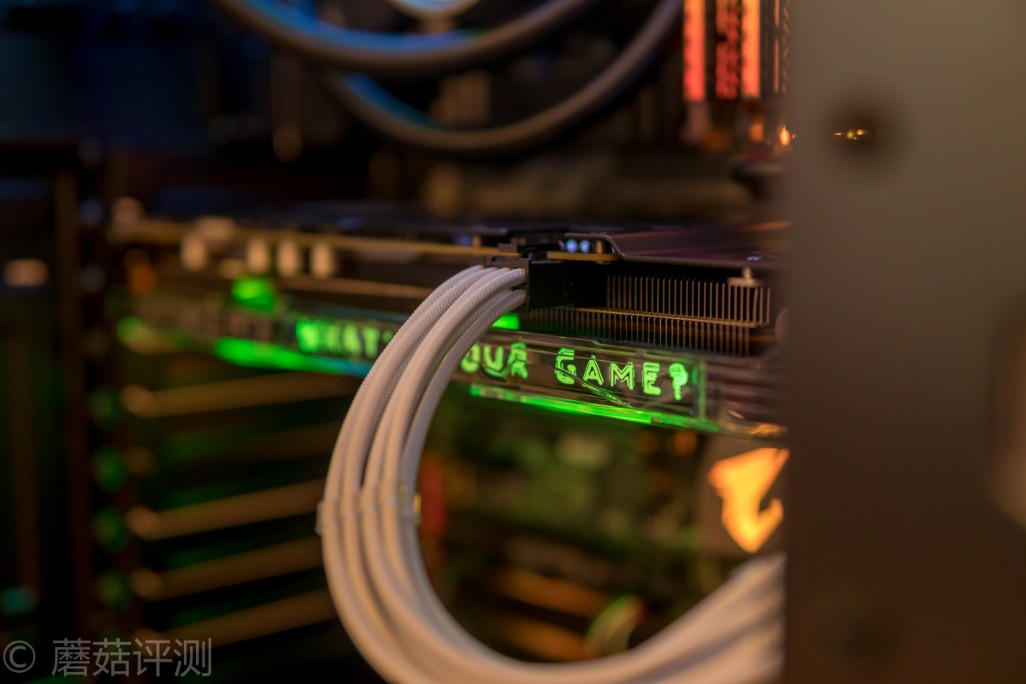

▼最后插上供电线，安装完毕










▼由于影驰的RTX2070星耀显卡辅助供电仅单8Pin，日常走线也会更加轻松

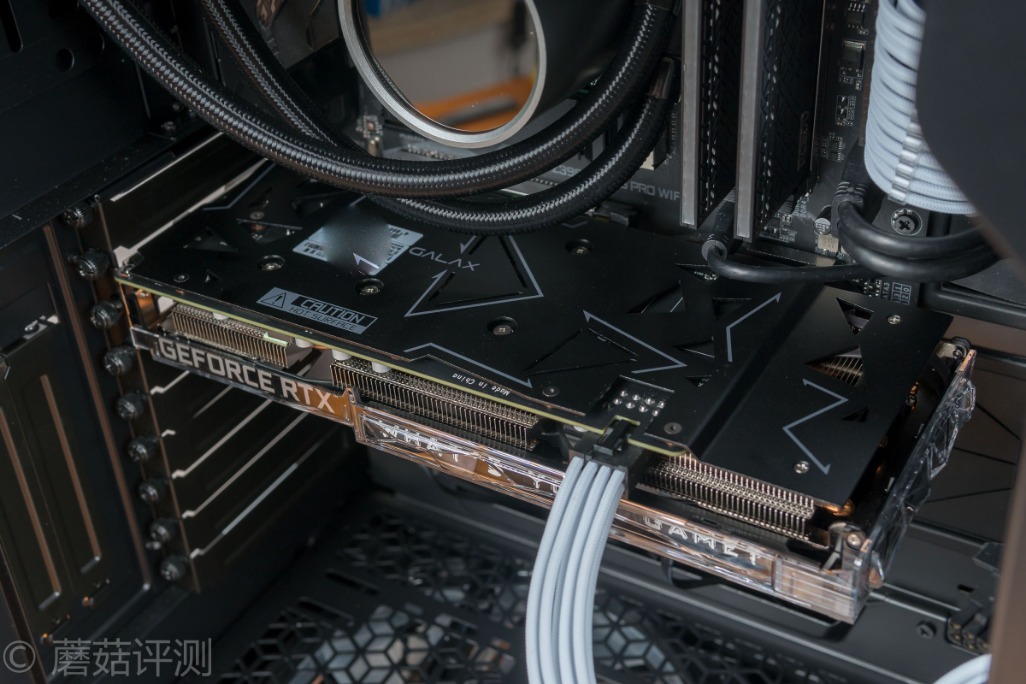

▼装好显卡之后看一眼显卡背板，还是很漂亮的










▼开机，一次点亮！

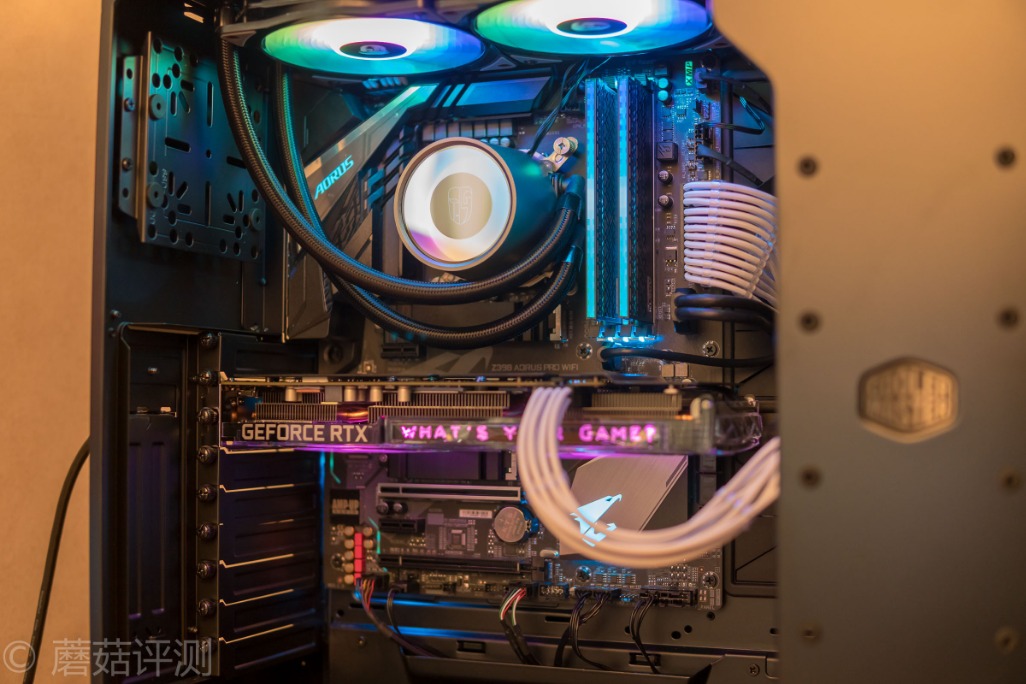

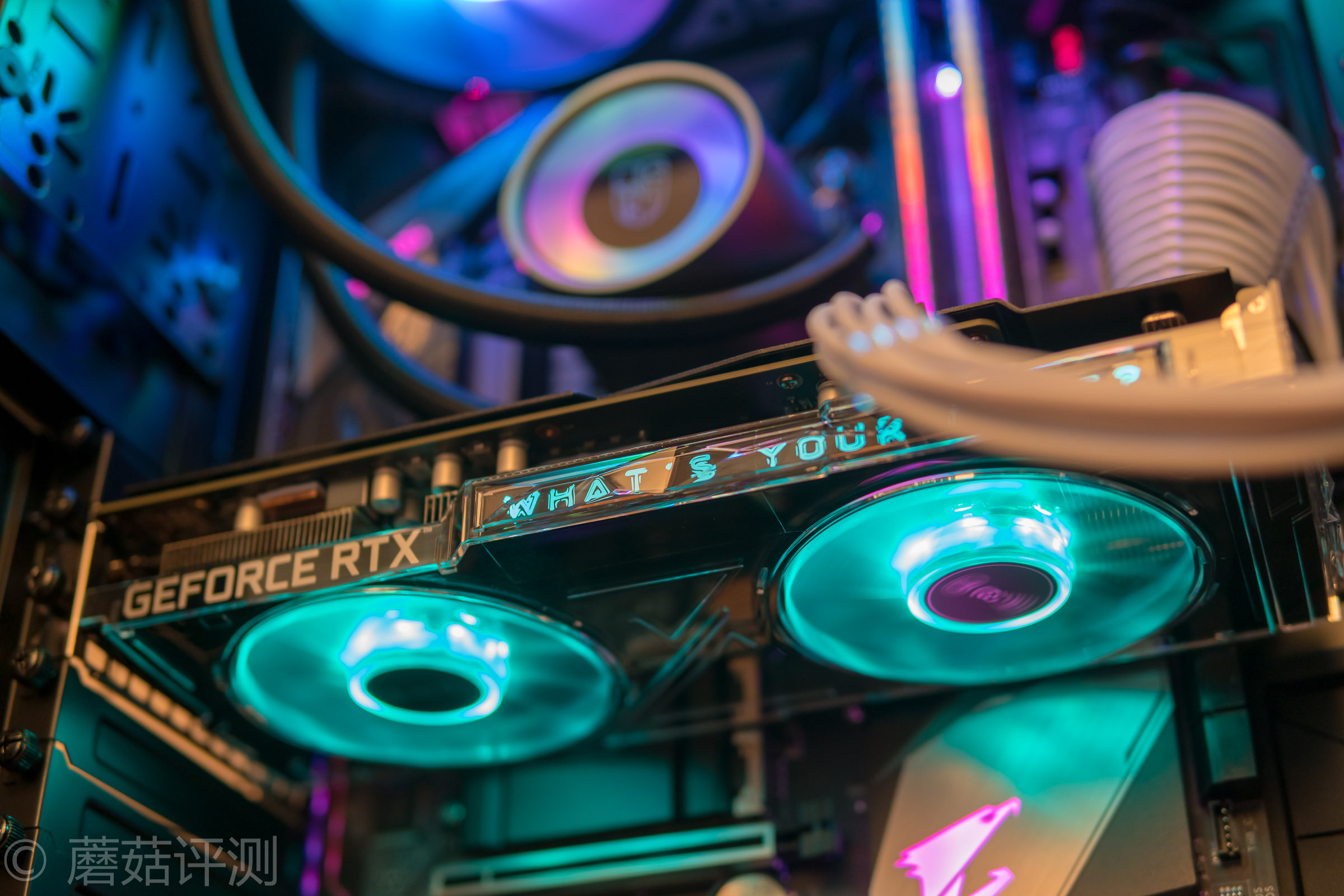

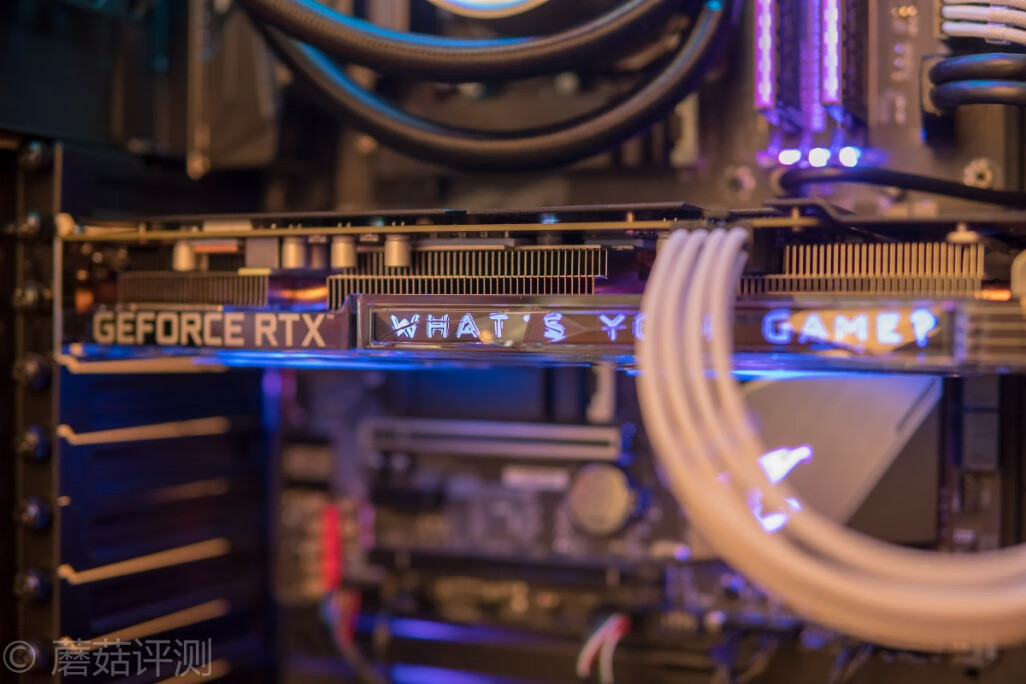

▼亮灯之后，会感觉到这款显卡的灯效也是非常的清新










▼透明的风扇，透明的外壳，搭配上最普通的RGB灯效，显卡的整体效果很棒










▼换个颜色，也是挺漂亮的

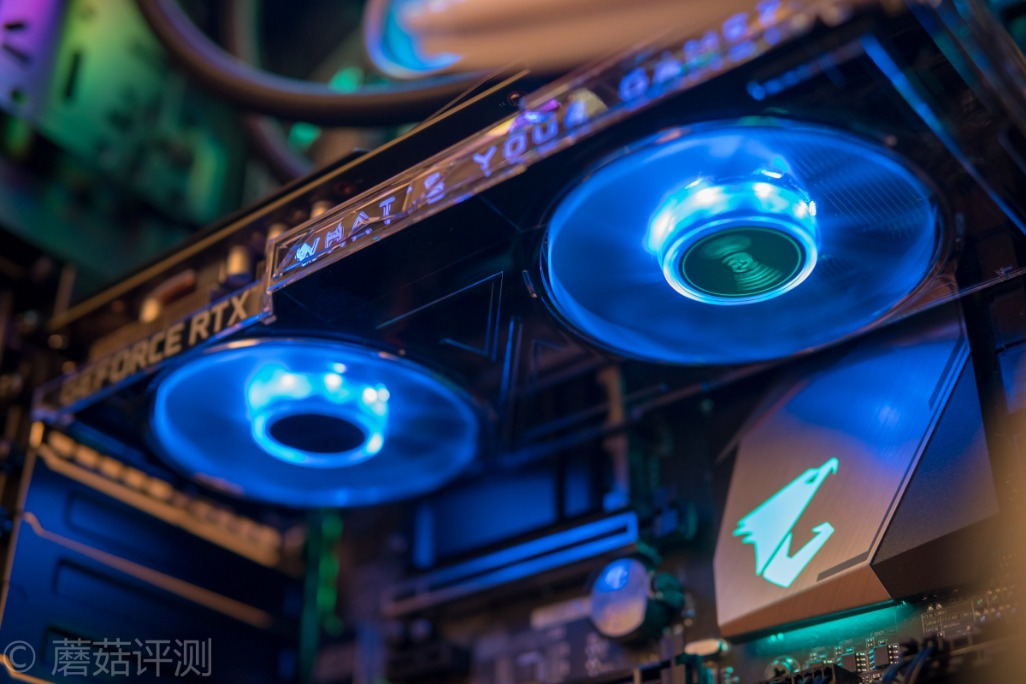

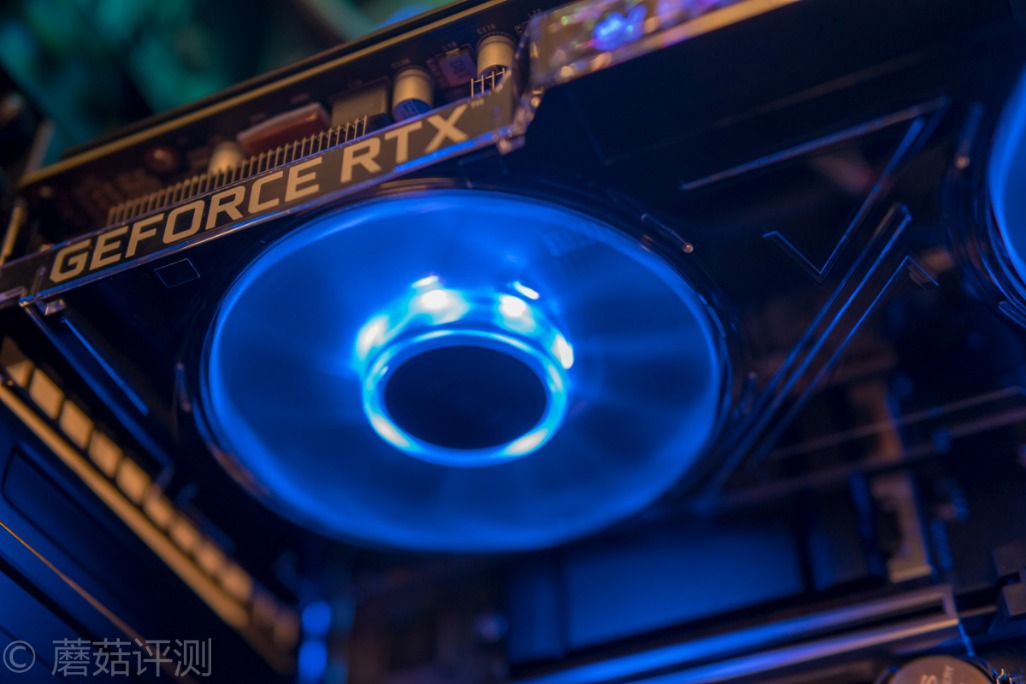

▼靠近看看，显卡的透明风扇内部有LED灯珠，转起来之后，透明的扇叶会将LED灯珠的发光导出来，让整个风扇都亮起来










▼显卡的侧面部分，有一些复杂的透明切面设计










▼会将里面的灯光部分折射，看起来很漂亮










五、影驰（Galaxy）GeForce RTX 2070 星曜显卡   测试

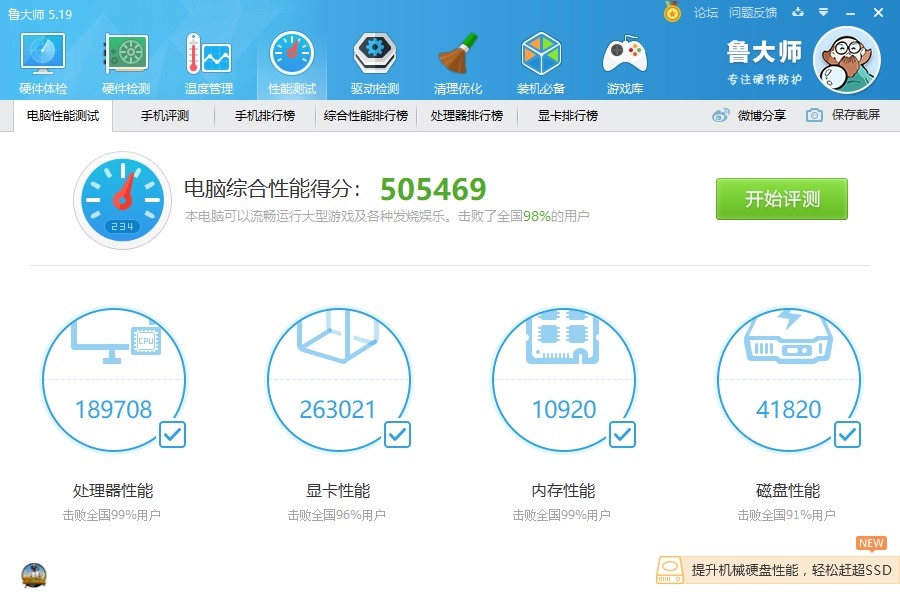

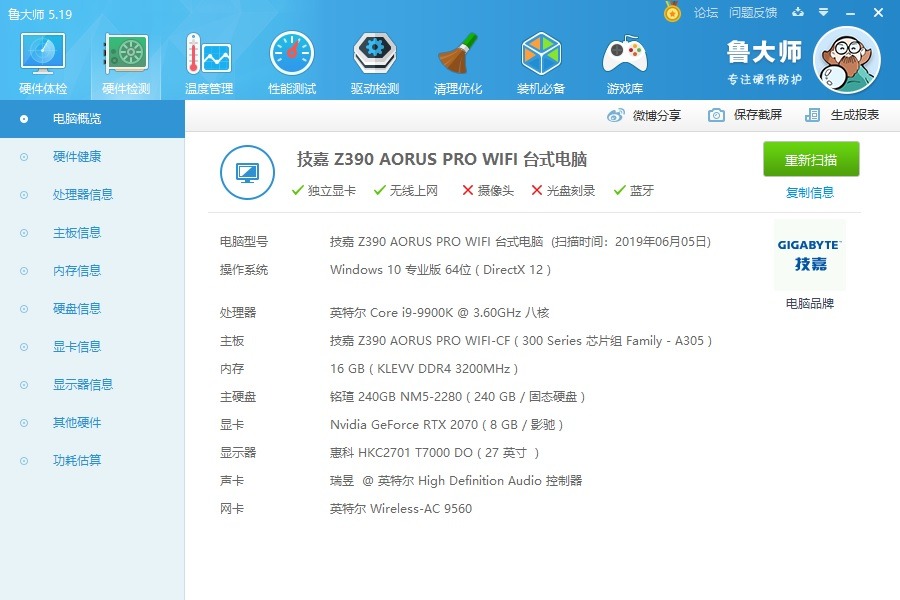

▼先来一波鲁**，看看基础配置，9900K+RTX2070，显卡部分的后缀是影驰，这块RTX2070星耀显卡应该采用了影驰的非公PCB设计










▼简单跑个分，显卡得分26W，娱乐一下就好

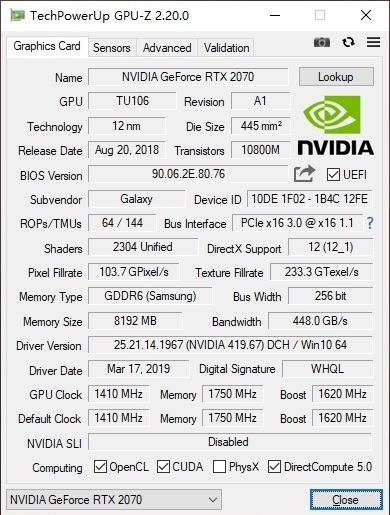

▼打开GPU-Z看下参数，显存是三星的，好评！

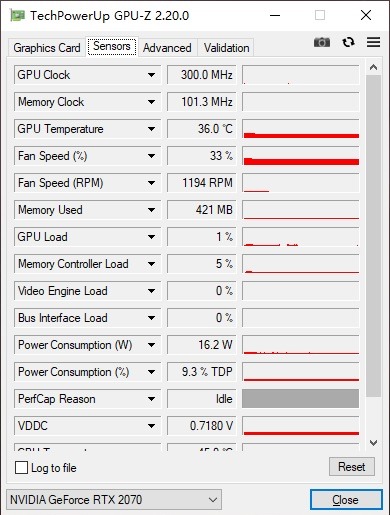

▼影驰的这款RTX2070 星耀显卡并不支持风扇低温停转技术，即使没有负载的待机状态，风扇也是有转速的，但是这个时候风扇的转速比较低，基本听不到风扇的声音。但是显卡的待机温度却因此变得非常低，室温30℃左右，显卡的待机温度仅有36℃，很低了

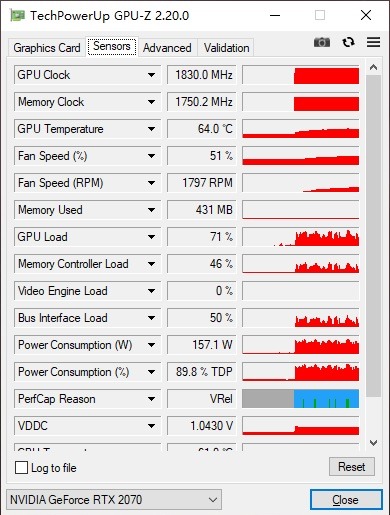

▼稍微来点负载，显卡核心的频率会Boost到1830MHz，核心温度稳定在64℃

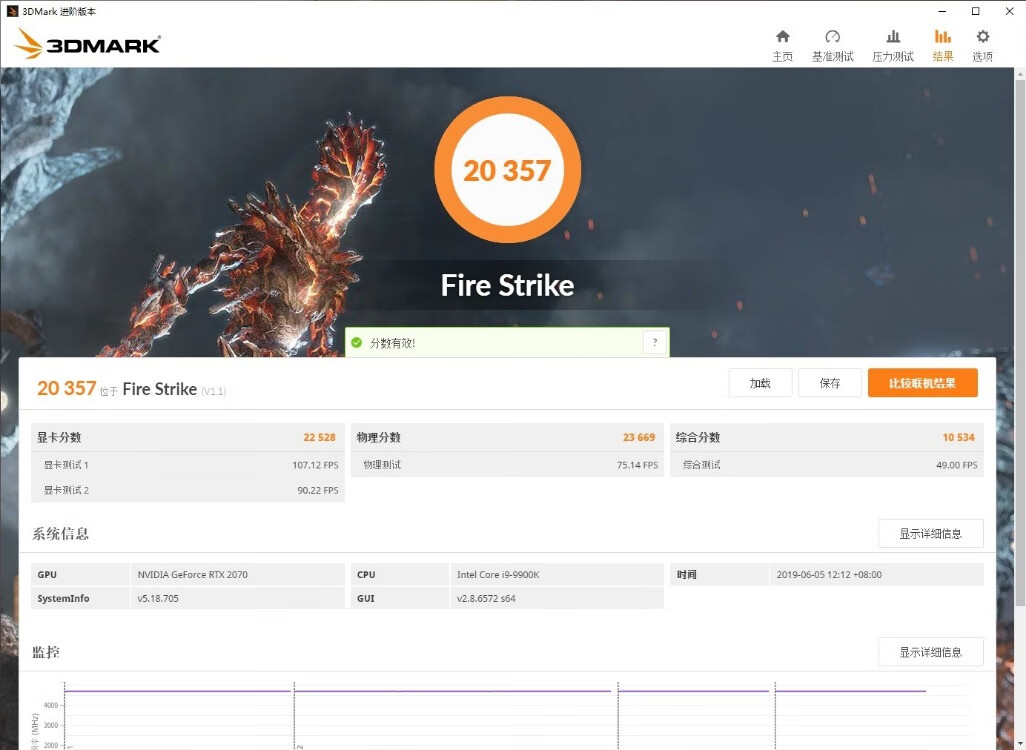

▼下面进行理论性能测试。3DMark的FS模式，显卡单独得分22528，RTX2070的标准水平

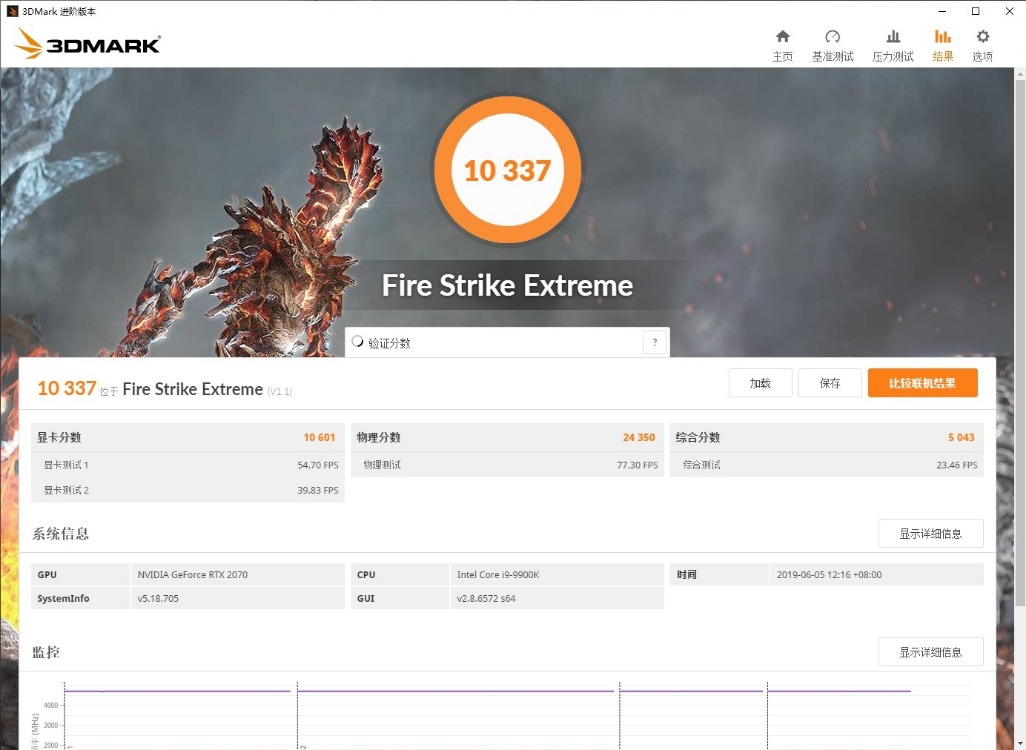

▼3DMark的FSE模式，显卡单独得分10601

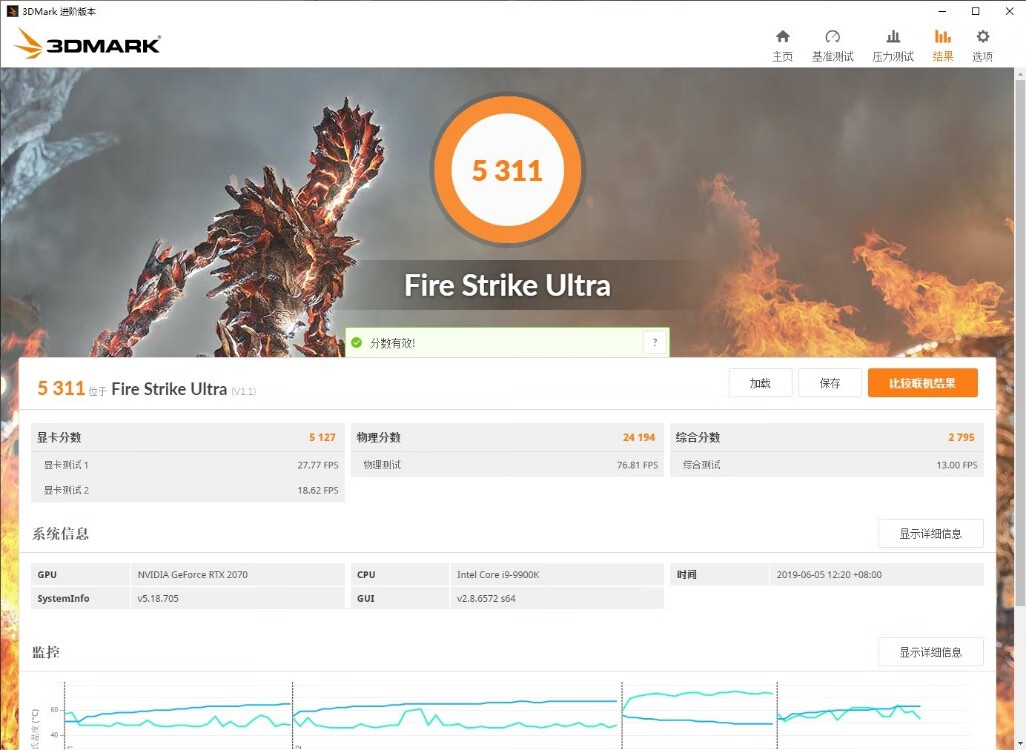

▼3DMark的FSU模式，显卡单独得分5127

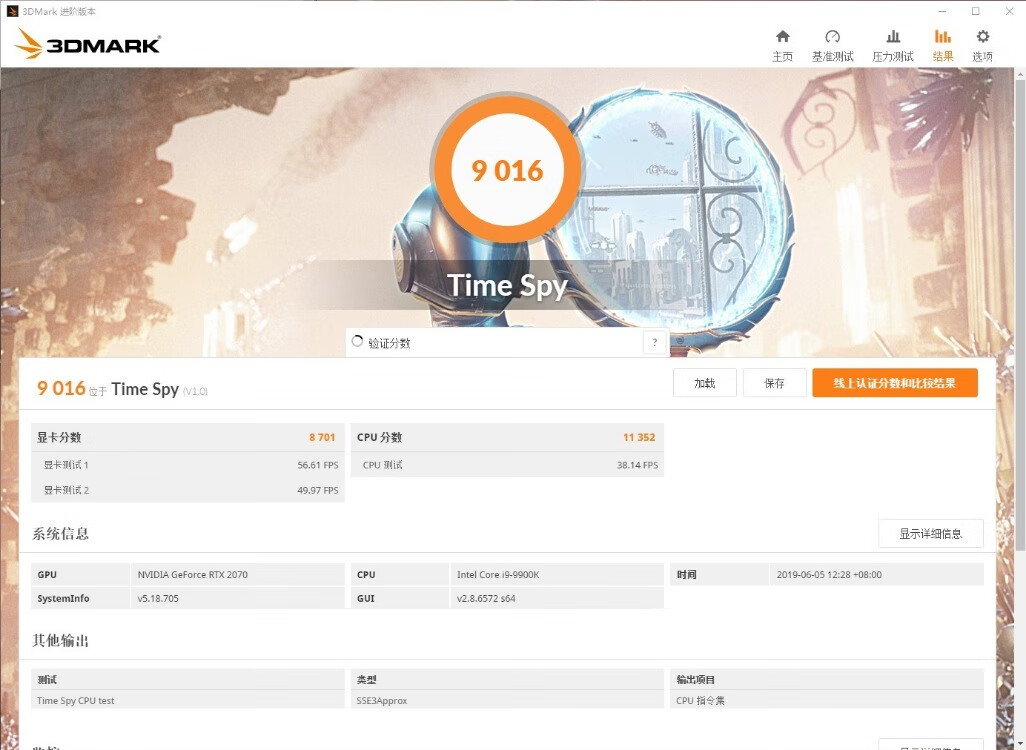

▼测试完DX11的性能，我们来测试下DX12的性能。首先是TS模式，显卡单独得分8701分

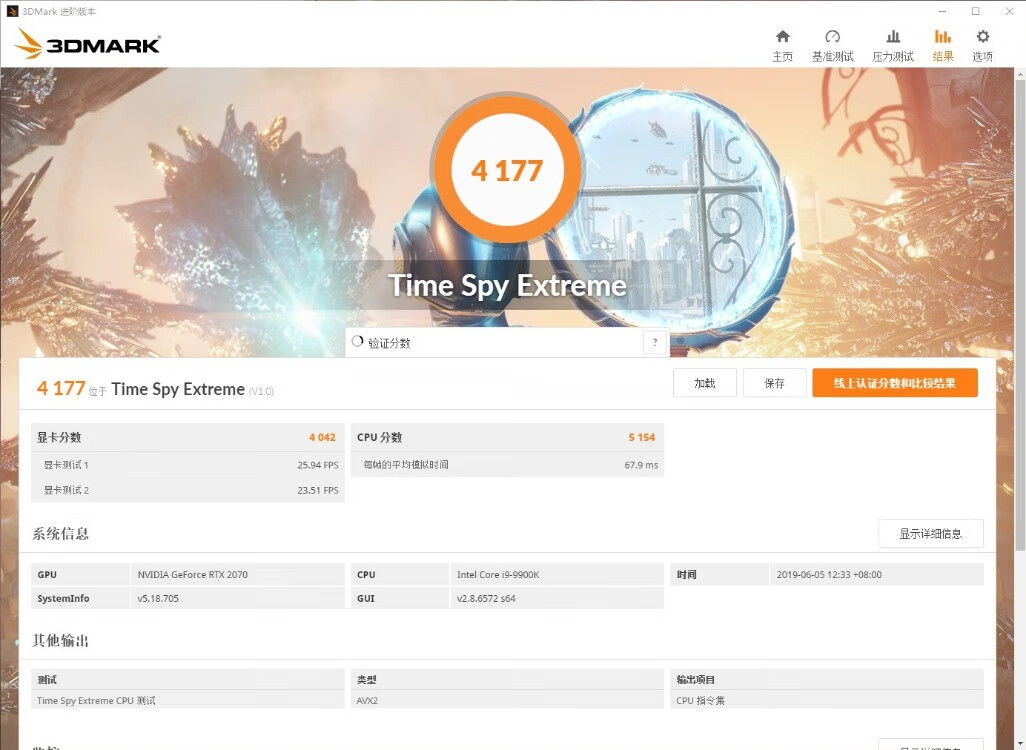

▼高分辨率的DX12测试，3DMark的TSE模式，显卡单独得分4042分

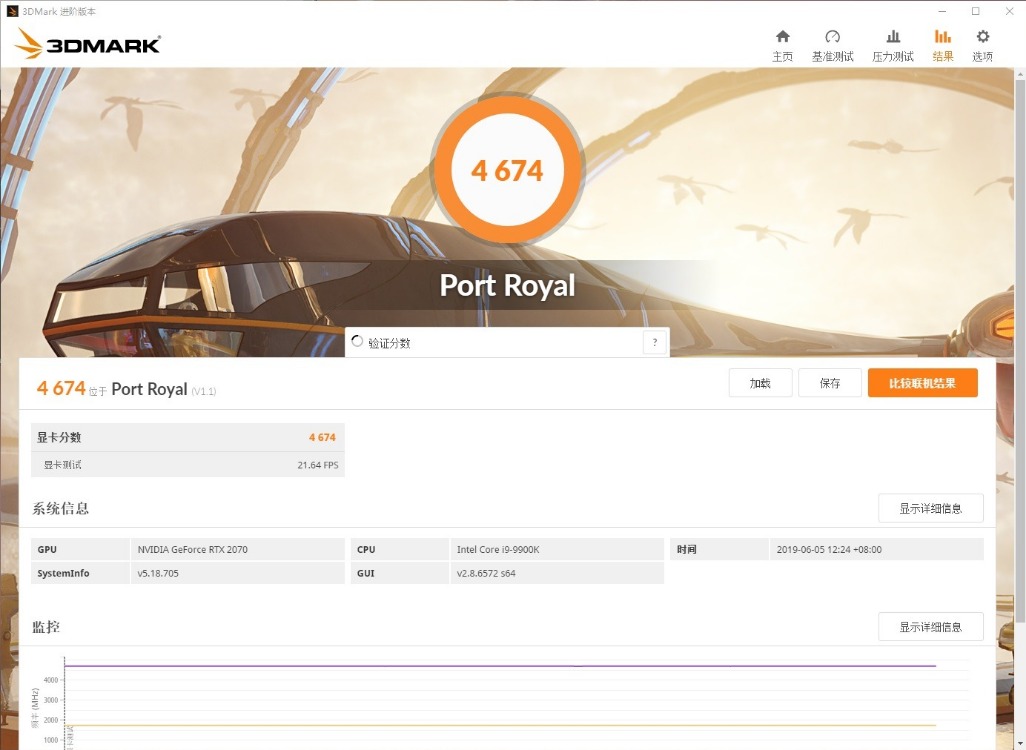

▼最后是光线追踪，4674分

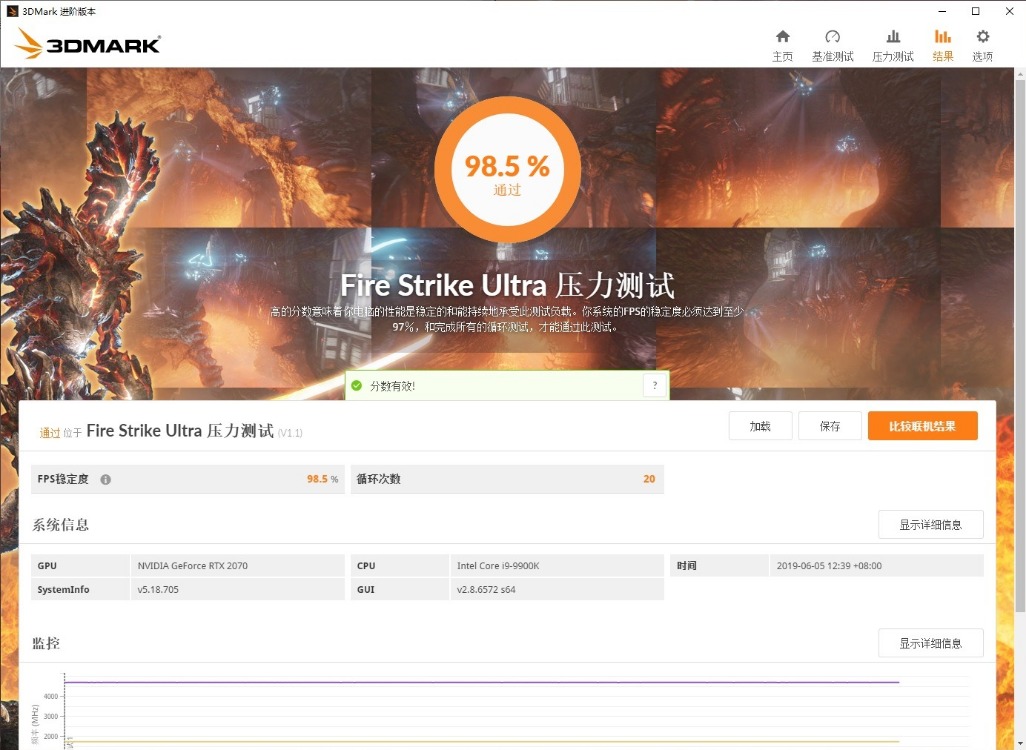

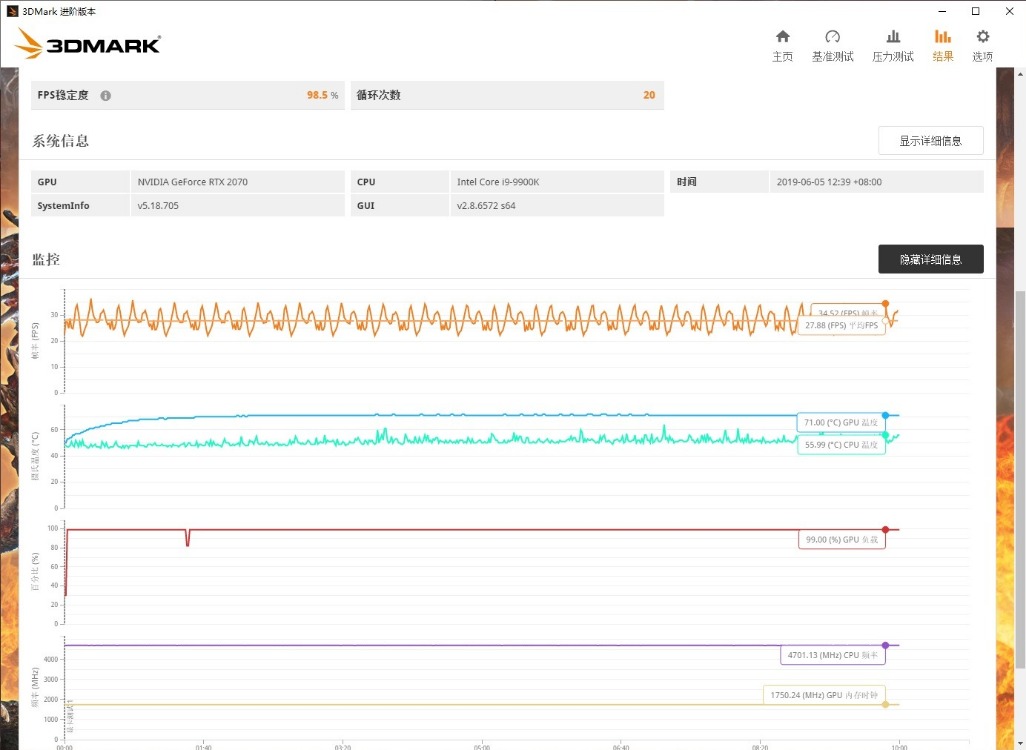

▼最后是稳定性测试，通过率98.5%，还是很不错的










▼显卡的最高温度在71℃左右。影驰RTX2070星耀显卡的散热还是很不错的，室温30℃有这个成绩，已经很不错了，并且仅仅只是双风扇加散热管的散热模块，说明这个散热模块的设计还是很合理的，散热效果很棒

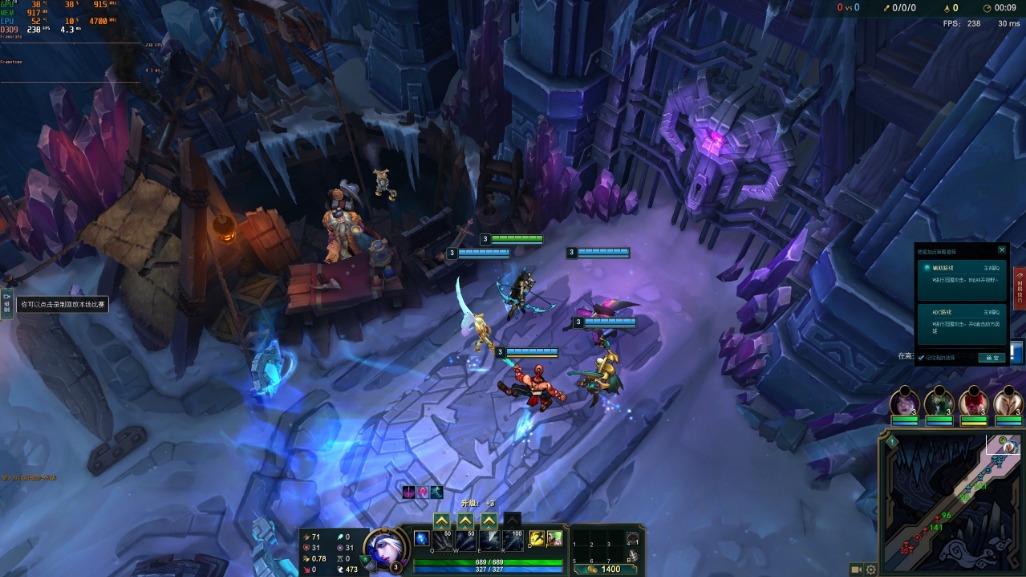

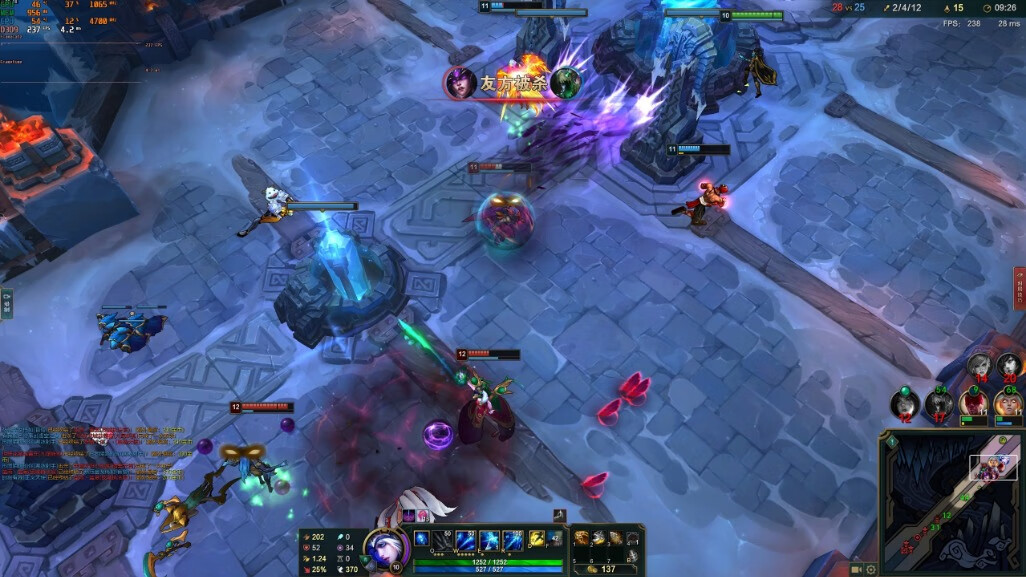

▼下面是游戏实测，首先是LOL，大乱斗模式，2K分辨率，特效最高，关闭垂直同步，泉水帧数稳定在240帧左右，这个成绩还是非常流畅的










▼感觉LOL的优化有变好了，显卡负载不过37%左右，游戏帧数就能稳定在240帧

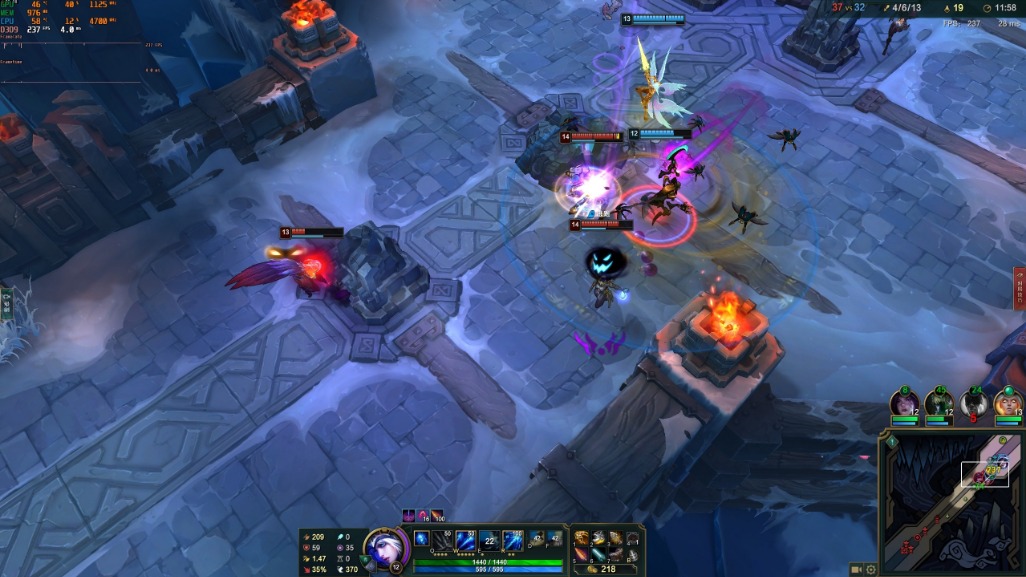

▼之前比较容易掉帧的团战场景，现在也能稳定在240帧了，但是显卡的负载稍微提高了一些，达到了40%，但是帧数是稳定的

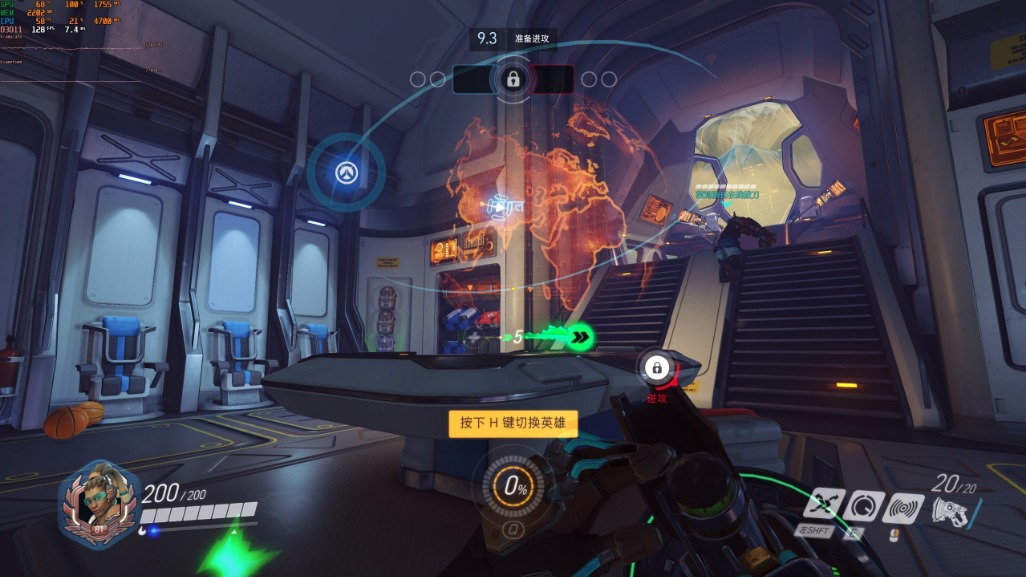

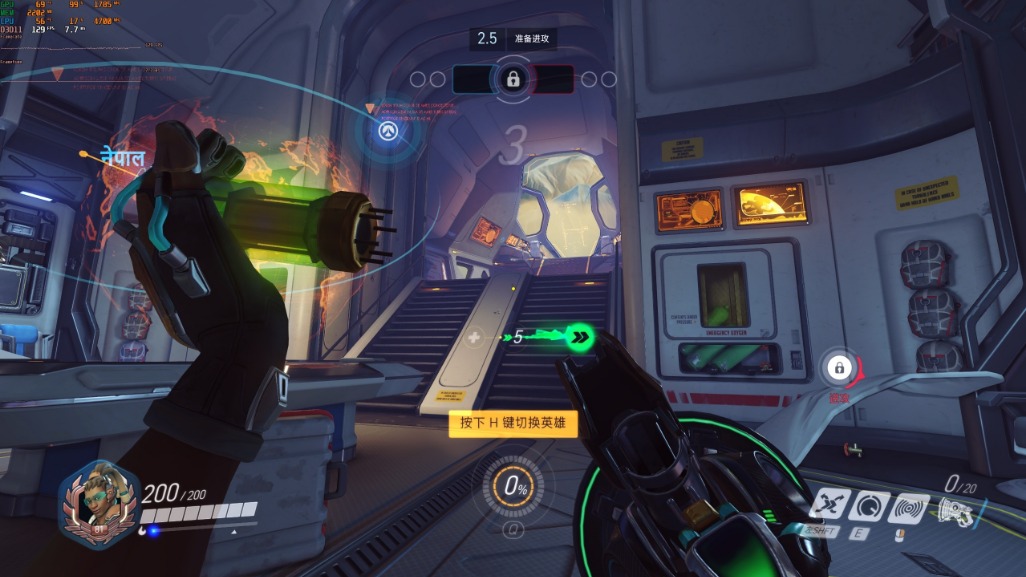

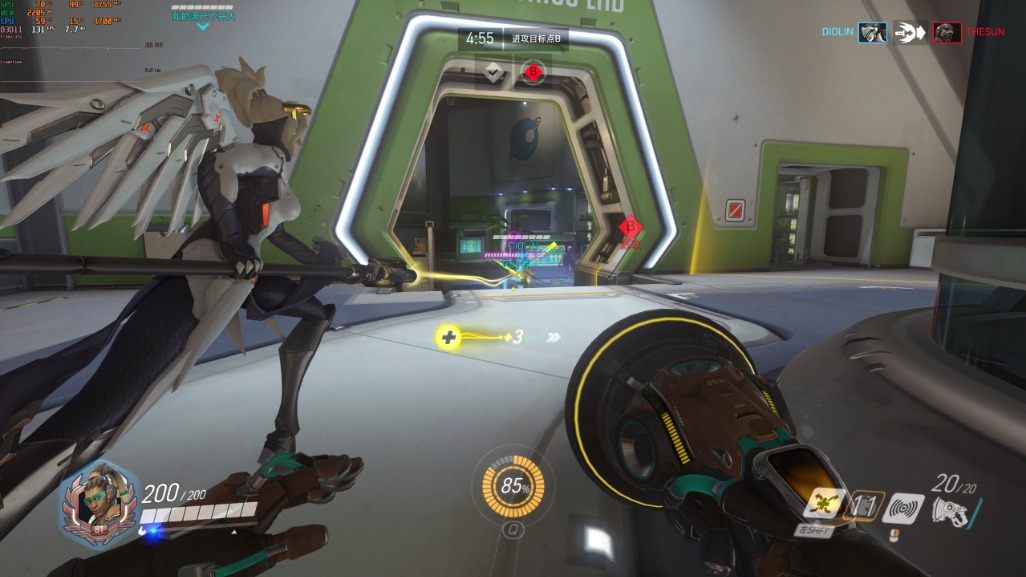

▼接着是OW守望先锋，这是一款非常有意思的FPS游戏，各种英雄的效果各不相同。2K分辨率，极高特效，关闭垂直同步，在泉水的时候，帧数能跑到130帧左右，非常流畅










▼场景稍微复杂一些，帧数会波动，但幅度比较小，帧数基本在个位帧波动










▼复杂的团战场景，帧数波动也不会太大，基本上都在130帧左右

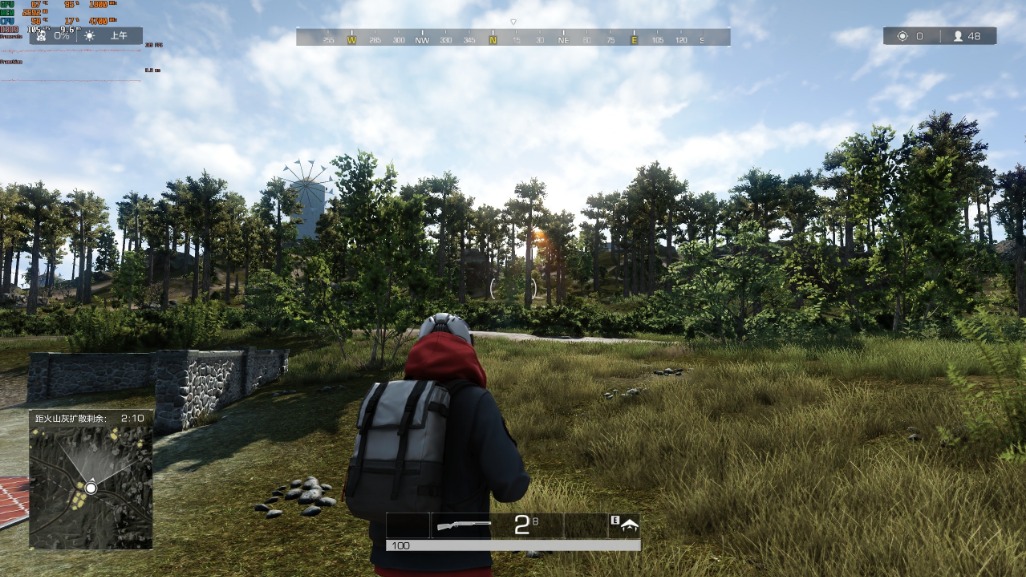

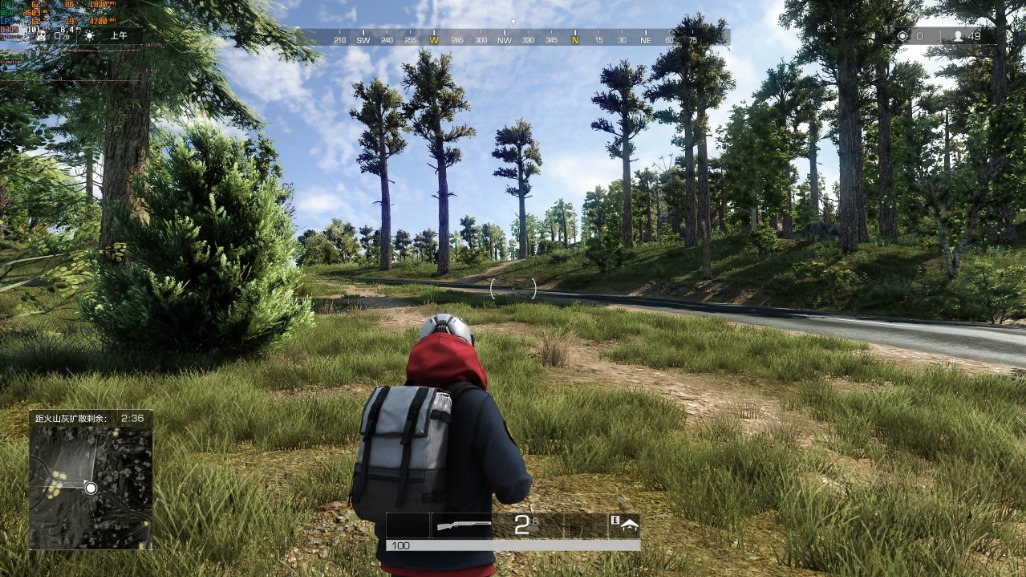

▼无限法则，腾讯开发的一款吃鸡类游戏，画质还是很棒的，2K分辨率最高画质，RTX2070也就只能跑到100帧上下的样子










▼光线稍微复杂的场景，以及跑动起来，游戏帧数会在100帧上下波动

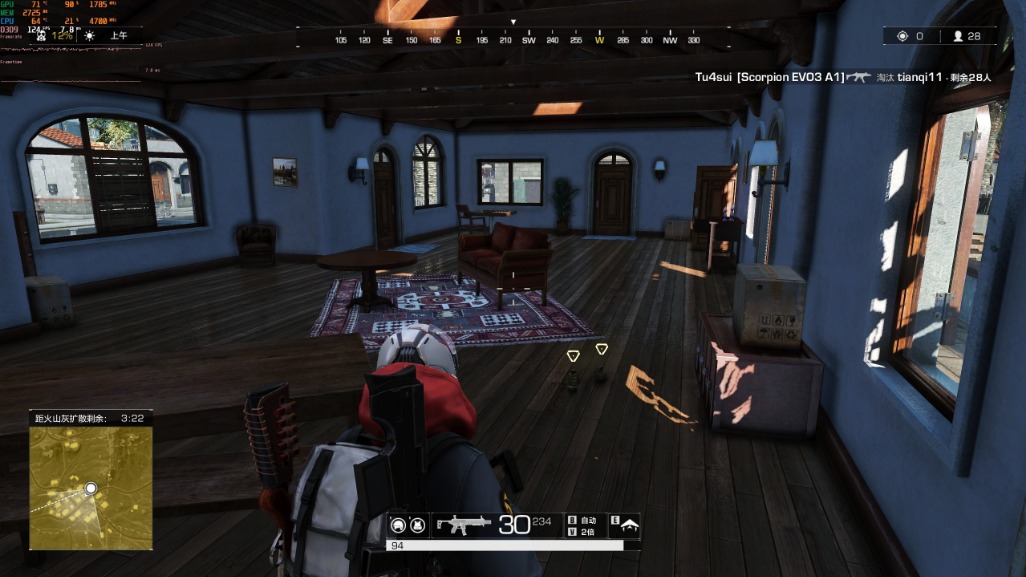

▼室内场景，游戏帧数会提高，大约在120帧以上

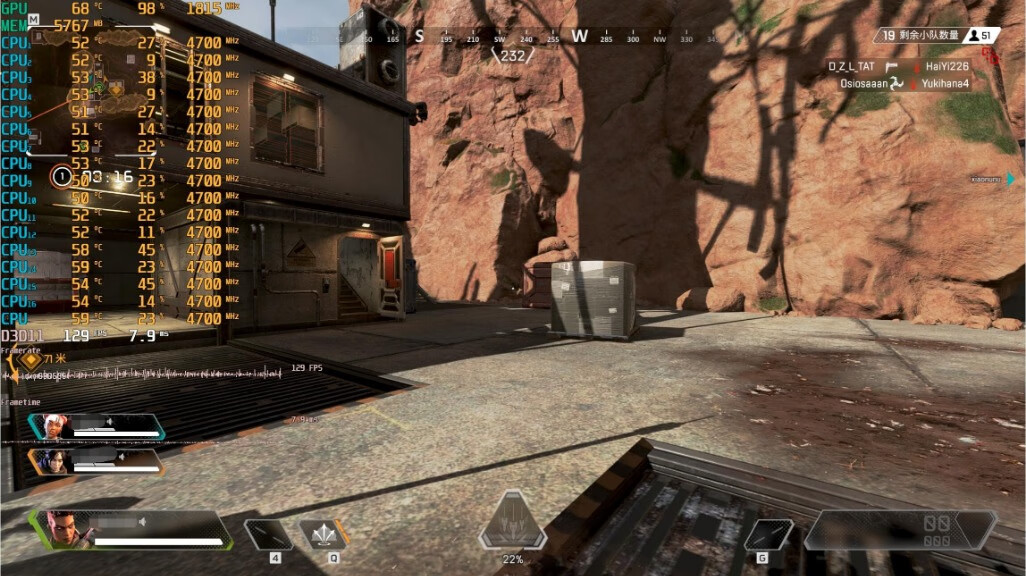

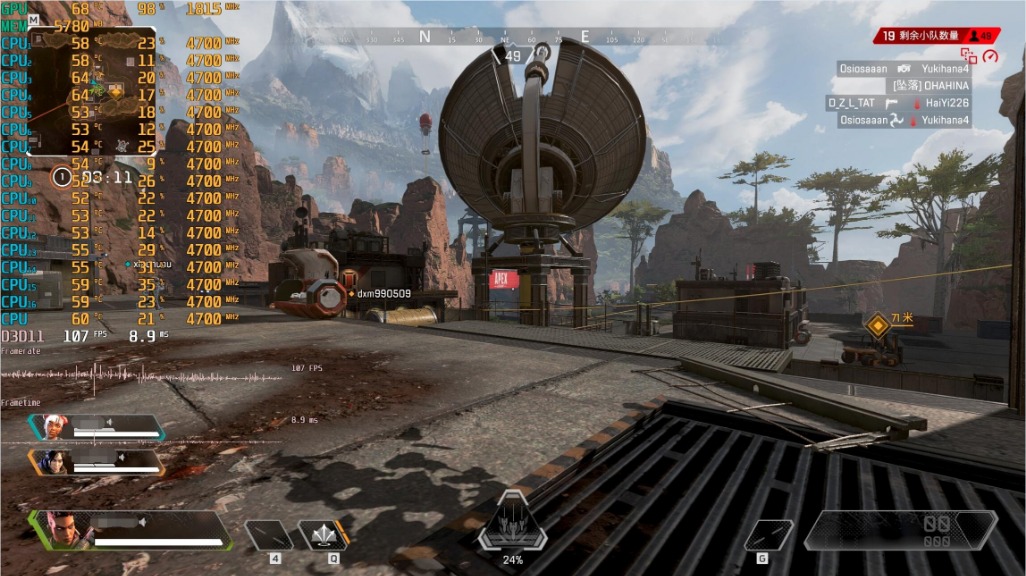

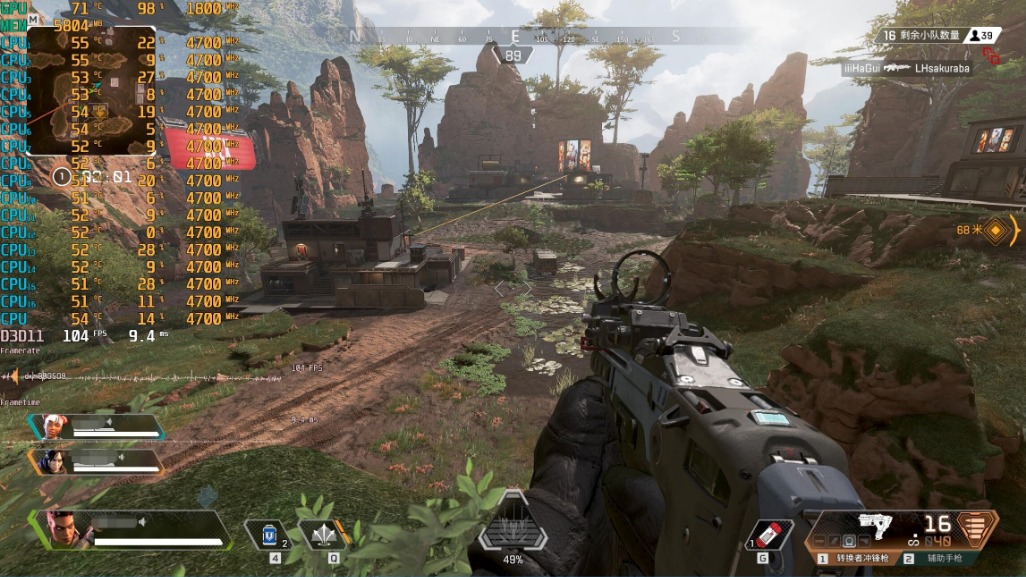

▼最近APEX非常火，抓紧体验一下。2K分辨率高画质，关闭垂直同步，小场景帧数大概能跑到130帧左右，只不过帧数波动会比较大一些










▼视野稍微放远一些，场景大一点，帧数大概能跑到110帧左右










▼不过，帧数最低也能保持在100帧以上，APEX游戏的整体流畅度还是非常不错的。另外，在APEX长时间游戏中，显卡的温度达到71℃，和刚刚的稳定性测试的温度保持一致










六、总结




影驰的这款RTX2070星耀显卡还是非常不错的，全新的外观设计、全新的金属背板设计，全新的散热模组设计，全新的PCB设计。全新的星耀系列显卡，和影驰其他系列的显卡完全不一样，整体给人一种清新、简约的感觉。外观部分大量的使用了镜面和透明的元素，配合上简单的单色RGB灯效，整体的效果很棒，不会给人一种非常复杂的感觉。




在显卡的散热性能方面，还是非常给力的，室温30℃的情况，显卡的核心温度最高也只有71℃。全新的双风扇、三热管的散热模组，比较给力，其采用的三段式设计很有用，通过热光，快速将热量聚集区域的热量带出来，然后通过左右两部分的散热鳍片散掉，在保证显卡的厚度和体积的同时，还能提供非常优秀的散热效果，很棒。




最后，APEX这款游戏对于显卡的要求还是比较高的，日常用个2K分辨率144Hz刷新率的电竞显示器，显卡起步就要RTX2070了。不过，APEX这款游戏还是非常有意思的，就是武器和英雄系统稍微复杂了一些，需要学习一下。




谢谢大家！
